Zincirli ağaç kesme testeresini daima yatay ve yağ deposu
kapağ
4
yukar gelecek biçimde saklayn.
Satş ambalaj içinde saklamak için yağ deposunu sonuna
kadar boşaltn.
Aksesuar
Testere zinciri
350 mm’lik pala için . . . . . . . . . . . . . . . . . . . . F 016 800 239
400 mm’lik pala için . . . . . . . . . . . . . . . . . . . . F 016 800 240
Testere zincirli pala
350 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F 016 800 241
400 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F 016 800 242
Diğer aksesuar
Zincir bileme ve temizleme seti . . . . . . . . . . . F 016 800 263
Zincir yağ, 1 Litre. . . . . . . . . . . . . . . . . . . . . . 2 607 000 181
Zincir yağ, 5 Litre. . . . . . . . . . . . . . . . . . . . . . F 016 800 111
Koruyucu eldiven . . . . . . . . . . . . . . . . . . . . . . 2 607 000 134
Koruyucu gözlük . . . . . . . . . . . . . . . . . . . . . . . F 016 800 178
Koruyucu kulaklk SNR 19 . . . . . . . . . . . . . . . 2 607 990 042
Koruyucu kulaklk SNR 24 . . . . . . . . . . . . . . . 2 607 990 043
Taşma emniyeti . . . . . . . . . . . . . . . . . . . . . . . 1 605 510 329
Müşteri servisi ve müşteri danşmanlğ
Müşteri servisleri ürününüzün onarm ve bakm ile yedek
parçalarna ait sorularnz yantlandrr. Demonte görünüşler
ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:
www.bosch-pt.com
Bosch müşteri servisi timi satn alacağnz ürünün özellikleri,
bu ürünün kullanm ve ayar işlemleri hakkndaki sorularnz ile
yedek parçalarna ait sorularnz memnuniyetle yantlandrr.
Türkçe
Bosch San. ve Tic. A.S.
Ahi Evran Cad. No:1 Kat:22
Polaris Plaza
80670 Maslak/Istanbul
Bosch Uzman Ekibi +90 (0212) 367 18 88
Tasfiye
Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu
bir yöntemle tasfiye edilmek üzere tekrar kazanm merkezine
gönderilmelidir.
Elektrikli el aletlerini evsel çöplerin içine atmayn!
Sadece AB üyesi ülkeler için:
Elektrikli el aletleri ve eski elektronik
aletlere ilişkin 2002/96/AT sayl Avrupa
Birliği yönetmeliği ve bunlarn tek tek
ülkelerin hukuklarna uyarlanmas uyarnca,
kullanm ömrünü tamamlamş elektrikli el
aletleri ayr ayr toplanmak ve çevre dostu
bir yöntemle tasfiye edilmek üzere yeniden kazanm
merkezlerine gönderilmek zorundadr.
Değişiklik haklarmz sakldr.
Polski
Wskazówki bezpieczeństwa
Ogólne przepisy bezpieczeństwa dla
elektronarzędzi
Należy przeczytać wszystkie
wskazówki i przepisy.
Błędy w
przestrzeganiu poniższych wskazówek mogą spowodować
porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Należy starannie przechowywać wszystkie przepisy i
wskazówki bezpieczeństwa dla dalszego zastosowania.
Użyte w poniższym tekście pojęcie
„
elektronarzędzie
“
odnosi
się do elektronarzędzi zasilanych energią elektryczną z sieci (z
przewodem zasilającym) i do elektronarzędzi zasilanych aku-
mulatorami (bez przewodu zasilającego).
Bezpieczeństwo miejsca pracy
f
Stanowisko pracy należy utrzymywać w czystości i
dobrze oświetlone.
Nieporządek w miejscu pracy lub
nieoświetlona przestrzeń robocza mogą być przyczyną
wypadków.
f
Nie należy pracować tym elektronarzędziem w
otoczeniu zagrożonym wybuchem, w którym znajdują
się np. łatwopalne ciecze, gazy lub pyły.
Podczas pracy
elektronarzędziem wytwarzają się iskry, które mogą
spowodować zapłon.
f
Podczas użytkowania urządzenia zwrócić uwagę na to,
aby dzieci i inne osoby postronne znajdowały się w bez-
piecznej odległości.
Odwrócenie uwagi może
spowodować utratę kontroli nad narzędziem.
Bezpieczeństwo elektryczne
f
Wtyczka elektronarzędzia musi pasować do gniazda.
Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie
wolno używać wtyków adapterowych w przypadku
elektronarzędzi z uziemieniem ochronnym.
Niezmienione wtyczki i pasujące gniazda zmniejszają
ryzyko porażenia prądem.
f
Należy unikać kontaktu z uziemionymi powierzchniami
jak rury, grzejniki, piece i lodówki.
Ryzyko porażenia
prądem jest większe, gdy ciało użytkownika jest uziemio-
ne.
f
Urządzenie należy zabezpieczyć przed deszczem i
wilgocią.
Przedostanie się wody do elektronarzędzia
podwyższa ryzyko porażenia prądem.
f
Nigdy nie należy używać przewodu do innych
czynności. Nigdy nie należy nosić elektronarzędzia,
trzymając je za przewód, ani używać przewodu do
zawieszenia urządzenia; nie wolno też wyciągać wtycz-
ki z gniazdka pociągając za przewód. Przewód należy
chronić przed wysokimi temperaturami, należy go trzy-
mać z dala od oleju, ostrych krawędzi lub ruchomych
części urządzenia.
Uszkodzone lub splątane przewody
zwiększają ryzyko porażenia prądem.
OBJ_BUCH-716-004.book Page 157 Tuesday, August 23, 2011 3:50 PM
158
| Polski
1 609 929 V11 | (23.8.11)
Bosch Power Tools
f
W przypadku pracy elektronarzędziem pod gołym
niebem, należy używać przewodu przedłużającego,
dostosowanego również do zastosowań zewnętrznych.
Użycie właściwego przedłużacza (dostosowanego do
pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.
f
Jeżeli nie da się uniknąć zastosowania
elektronarzędzia w wilgotnym otoczeniu, należy użyć
wyłącznika ochronnego różnicowo-prądowego.
Zastosowanie wyłącznika ochronnego różnicowo-prądo-
wego zmniejsza ryzyko porażenia prądem.
Bezpieczeństwo osób
f
Podczas pracy z elektronarzędziem należy zachować
ostrożność, każdą czynność wykonywać uważnie i z
rozwagą. Nie należy używać elektronarzędzia, gdy jest
się zmęczonym lub będąc pod wpływem narkotyków,
alkoholu lub lekarstw.
Moment nieuwagi przy użyciu
elektronarzędzia może stać się przyczyną poważnych
urazów ciała.
f
Należy nosić osobiste wyposażenie ochronne i zawsze
okulary ochronne.
Noszenie osobistego wyposażenia
ochronnego
–
maski przeciwpyłowej, obuwia
z podeszwami przeciwpoślizgowymi, kasku ochronnego
lub środków ochrony słuchu (w zależności od rodzaju i
zastosowania elektronarzędzia)
–
zmniejsza ryzyko
obrażeń ciała.
f
Należy unikać niezamierzonego uruchomienia
narzędzia. Przed włożeniem wtyczki do gniazdka i/lub
podłączeniem do akumulatora, a także przed podnie-
sieniem lub przeniesieniem elektronarzędzia, należy
upewnić się, że elektronarzędzie jest wyłączone.
Trzymanie palca na wyłączniku podczas przenoszenia
elektronarzędzia lub podłączenie do prądu włączonego
narzędzia, może stać się przyczyną wypadków.
f
Przed włączeniem elektronarzędzia, należy usunąć
narzędzia nastawcze lub klucze.
Narzędzie lub klucz,
znajdujący się w ruchomych częściach urządzenia mogą
doprowadzić do obrażeń ciała.
f
Należy unikać nienaturalnych pozycji przy pracy.
Należy dbać o stabilną pozycję przy pracy i zachowanie
równowagi.
W ten sposób możliwa będzie lepsza kontrola
elektronarzędzia w nieprzewidzianych sytuacjach.
f
Należy nosić odpowiednie ubranie. Nie należy nosić
luźnego ubrania ani biżuterii. Włosy, ubranie i
rękawice należy trzymać z daleka od ruchomych
części.
Luźne ubranie, biżuteria lub długie włosy mogą
zostać wciągnięte przez ruchome części.
f
Jeżeli istnieje możliwość zamontowania urządzeń
odsysających i wychwytujących pył, należy upewnić
się, że są one podłączone i będą prawidłowo użyte.
Użycie urządzenia odsysającego pył może zmniejszyć
zagrożenie pyłami.
Prawidłowa obsługa i eksploatacja elektronarzędzi
f
Nie należy przeciążać urządzenia. Do pracy używać
należy elektronarzędzia, które są do tego
przewidziane.
Odpowiednio dobranym
elektronarzędziem pracuje się w danym zakresie
wydajności lepiej i bezpieczniej.
f
Nie należy używać elektronarzędzia, którego włącznik/
wyłącznik jest uszkodzony.
Elektronarzędzie, którego
nie można włączyć lub wyłączyć jest niebezpieczne i musi
zostać naprawione.
f
Przed regulacją urządzenia, wymianą osprzętu lub po
zaprzestaniu pracy narzędziem, należy wyciągnąć
wtyczkę z gniazda i/lub usunąć akumulator.
Ten środek
ostrożności zapobiega niezamierzonemu włączeniu się
elektronarzędzia.
f
Nieużywane elektronarzędzia należy przechowywać w
miejscu niedostępnym dla dzieci. Nie należy
udostępniać narzędzia osobom, które go nie znają lub
nie przeczytały niniejszych przepisów.
Używane przez
niedoświadczone osoby elektronarzędzia są
niebezpieczne.
f
Konieczna jest należyta konserwacja elektronarzędzia.
Należy kontrolować, czy ruchome części urządzenia
działają bez zarzutu i nie są zablokowane, czy części nie
są pęknięte lub uszkodzone w taki sposób, który
miałby wpływ na prawidłowe działanie
elektronarzędzia. Uszkodzone części należy przed
użyciem urządzenia oddać do naprawy.
Wiele
wypadków spowodowanych jest przez niewłaściwą
konserwację elektronarzędzi.
f
Należy stale dbać o ostrość i czystość narzędzi tnących.
O wiele rzadziej dochodzi do zakleszczenia się narzędzia
tnącego, jeżeli jest ono starannie utrzymane. Zadbane
narzędzia łatwiej się też prowadzi.
f
Elektronarzędzia, osprzęt, narzędzia pomocnicze itd.
należy używać zgodnie z niniejszymi zaleceniami.
Uwzględnić należy przy tym warunki i rodzaj wykony-
wanej pracy.
Niezgodne z przeznaczeniem użycie
elektronarzędzia może doprowadzić do niebezpiecznych
sytuacji.
Serwis
f
Naprawę elektronarzędzia należy zlecić jedynie
wykwalifikowanemu fachowcowi i przy użyciu
oryginalnych części zamiennych.
To gwarantuje, że
bezpieczeństwo urządzenia zostanie zachowane.
Wskazówki dotyczące bezpieczeństwa pracy z
pilarkami łańcuchowymi
f
Zachować przy włączonym silniku bezpieczną
odległość wszystkich części ciała od łańcucha pilarki.
Przed uruchomieniem pilarki należy upewnić się, czy
łańcuch niczego nie dotyka.
Chwila nieuwagi przy
obsłudze pilarki łańcuchowej może spowodować, że
ubranie lub części ciała zostaną pochwycone przez
łańcuch pilarki.
f
Podczas pracy pilarką łańcuchową należy zawsze
trzymać prawą ręką tylny uchwyt, a lewą przedni.
Trzymanie pilarki w inny niż opisany sposób (odwrotnie)
podwyższa ryzyko obrażeń i nie jest dopuszczalne.
f
Elektronarzędzie należy obsługiwać, trzymając je
wyłącznie za izolowaną rękojeść, gdyż łańcuch pilarki
może natrafić na ukryte przewody elektryczne lub na
własny przewód sieciowy.
W wyniku kontaktu łańcucha z
OBJ_BUCH-716-004.book Page 158 Tuesday, August 23, 2011 3:50 PM
Polski |
159
Bosch Power Tools
1 609 929 V11 | (23.8.11)
przewodem będącym pod napięciem, może dojść do
przekazania napięcia na części metalowe
elektronarzędzia, co mogłoby spowodować porażenie
prądem elektrycznym.
f
Należy stosować okulary ochronne i środki ochrony
słuchu. Zaleca się też stosowanie hełmu ochronnego,
środków ochronny rąk, nóg i stóp.
Odpowiednia odzież
ochronna zmniejsza niebezpieczeństwo skaleczenia przez
unoszące się w powietrzu opiłki, a także zabezpiecza przed
przypadkowym zetknięciem się z łańcuchem pilarki.
f
Nie wolno pracować pilarką łańcuchową, siedząc na
drzewie.
Praca pilarką łańcuchową na drzewie może być
przyczyną ciężkich obrażeń.
f
Należy zawsze dbać o stabilną pozycję przy pracy.
Pilarkę łańcuchową wolno stosować tylko stojąc na
stabilnym, bezpiecznym i równym podłożu.
Śliskie lub
niestabilne podłoże, jak na przykład w przypadku pracy
z użyciem drabiny, może doprowadzić do utraty
równowagi lub utraty kontroli nad pilarką łańcuchową.
f
Należy zawsze się liczyć z tym, że podczas cięcia
naprężona gałąź może odskoczyć.
Jeżeli naprężenia
występujące we włóknach uwolnią się, gałąź może uderzyć
operatora pilarki i/lub
„
wyrwać
“
pilarkę spod kontroli.
f
Szczególną ostrożność należy zachować tnąc
podszycie i młode drzewa.
Cienki materiał może się
zakleszczyć w łańcuchu piły i uderzyć osobę obsługującą,
lub doprowadzić do utraty równowagi.
f
Pilarkę łańcuchową można przenosić jedynie z
unieruchomionym łańcuchem; należy trzymać ją za
uchwyt przedni prowadnicą skierowaną do tyłu. Na
czas transportu i przechowywania pilarki łańcuchowej
należy zawsze nakładać osłonę ochronną.
Ostrożne
obchodzenie się z pilarką łańcuchową zmniejsza
niebezpieczeństwo przypadkowego kontaktu z łańcuchem
znajdującym się w ruchu.
f
Podczas smarowania i naciągania łańcucha oraz
wymiany oprzyrządowania należy stosować się do
odpowiednich wskazówek.
Nieprawidłowo napięty lub
źle nasmarowany łańcuch może ulec zerwaniu albo
zwiększyć ryzyko odrzutu.
f
Uchwyty muszą być zawsze suche, czyste oraz nie
zanieczyszczone olejem lub smarem.
Zatłuszczone,
zanieczyszczone olejem uchwyty są śliskie i powodują
utratę kontroli nad narzędziem.
f
Przecinać można tylko drewno. Nie wolno stosować
piły łańcuchowej do prac, do których nie została ona
przewidziana. Na przykład: Nie wolno stosować piły
łańcuchowej do cięcia tworzyw sztucznych, muru lub
materiałów budowlanych, nie wykonanych z drewna.
Zastosowanie piły łańcuchowej w sposób niezgodny z
przeznaczeniem może prowadzić do niebezpiecznych
sytuacji.
Przyczyny odrzutu i sposoby jego uniknięcia:
–
Zjawisko odrzutu powstaje na skutek zetknięcia się górnej
części końcówki prowadnicy z jakimś przedmiotem lub na
skutek zakleszczenia się łańcucha pilarki w rzazie
spowodowanego wygięciem się przecinanego drewna.
–
Skutkiem zetknięcia się końcówki prowadnicy z jakimś
przedmiotem może w niektórych przypadkach być
wystąpienie siły popychającej wywieranej przez piłę
łańcuchową do tyłu, mogącej wywołać niekontrolowany ruch
prowadnicy do góry w kierunku operatora.
–
Zakleszczenie łańcucha pilarki na krawędzi prowadnicy
może doprowadzić do gwałtownego odrzutu prowadnicy w
kierunku operatora.
–
Każda z tych reakcji może doprowadzić do utraty kontroli
nad pilarką i stać się przyczyną ciężkich obrażeń. Nie należy
zdawać się wyłącznie na zabezpieczenia wbudowane do
urządzenia. Użytkownik pilarki powinien zastosować różne
środki dodatkowe, by praca była wolna od wypadku i
obrażeń.
Odrzut jest następstwem niewłaściwego lub błędnego użycia
elektronarzędzia. Można go uniknąć przez zachowanie
opisanych poniżej odpowiednich środków ostrożności:
f
Pilarkę należy trzymać oburącz, przy czym kciuk i
pozostałe palce ręki powinny obejmować uchwyty.
Ciało i ramiona powinny znajdować się w stabilnej
pozycji, tak by wytrzymać ewentualny odrzut.
Stosując
odpowiednie środki osoba obsługująca może zachować
odrzuty pod kontrolą. Nigdy nie wolno puszczać włączonej
pilarki.
f
Nie należy zajmować nienaturalnej pozycji przy cięciu,
a także ciąć pilarką na wysokości powyżej ramion.
Pozwala to uniknąć niezamierzonego kontaktu z górną
częścią końcówki prowadnicy i ułatwia zachowanie
kontroli nad pilarką w nieoczekiwanych sytuacjach.
f
Należy używać jedynie zalecanych przez producenta
części zamiennych (prowadnic i łańcuchów).
Niewłaściwe prowadnice lub łańcuchy mogą stać się
przyczyną zerwania łańcucha lub spowodować odrzut.
f
Ostrzenie i konserwacja pilarki powinna odbywać się
zgodnie z zaleceniami producenta.
Zbyt płytkie
ograniczniki głębokości potęgują skłonność do odrzutu.
f
Zabrania się obsługi piły łańcuchowej przez dzieci i
młodzież; wyjątek stanowią praktykanci powyżej lat
16, znajdujący się pod nadzorem. Zakaz dotyczy
również osób, niezaznajomionych lub niedostatecznie
zaznajomionych z obsługą piły łańcuchowej.
Instrukcja
eksploatacji powinna zawsze znajdować się w zasięgu ręki.
Nie wolno powierzać obsługi piły osobom przemęczonym
lub niewystarczająco sprawnym fizycznie.
f
Przed rozpoczęciem pracy z urządzeniem należy
upewnić się, że wszystkie zabezpieczenia, osłony i
uchwyty są prawidłowo zamocowane.
Nie wolno
eksploatować urządzeń częściowo zdemontowanych ani
urządzeń, na których dokonano niedozwolonych
modyfikacji.
f
Elektronarzędzie należy trzymać podczas pracy mocno
w obydwu rękach i zadbać stabilną pozycję pracy.
Elektronarzędzie prowadzone oburącz jest
bezpieczniejsze.
f
Przed odłożeniem elektronarzędzia, należy poczekać,
aż znajdzie się ono w bezruchu.
Narzędzie robocze może
się zablokować i doprowadzić do utraty kontroli nad
elektronarzędziem.
OBJ_BUCH-716-004.book Page 159 Tuesday, August 23, 2011 3:50 PM
160
| Polski
1 609 929 V11 | (23.8.11)
Bosch Power Tools
Zaleca się, by osoba obsługująca pilarkę łańcuchową została
przed pierwszym rozruchem przeszkolona przez
doświadczonego specjalistę w zakresie obsługi narzędzia, a
także użytkowania sprzętu ochronnego na konkretnych
przykładach w praktyce. Jako ćwiczenie wprowadzające
przeprowadzić należy piłowanie pni drzew na koźle lub
specjalnej podstawie.
Symbole
Następujące symbole mogą być ważne podczas użytkowania elektronarzędzia. Proszę zapamiętać te symbole i ich znaczenia.
Właściwa interpretacja symboli ułatwi użytkownikowi lepsze i bezpieczniejsze użytkowanie urządzenia.
Opis urządzenia i jego zastosowania
Należy przeczytać wszystkie wskazówki i
przepisy.
Błędy w przestrzeganiu poniższych
wskazówek mogą spowodować porażenie
prądem, pożar i/lub ciężkie obrażenia ciała.
Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i
pozostawić ją rozłożoną podczas czytania instrukcji obsługi.
Użycie zgodne z przeznaczeniem
Niniejsze elektronarzędzie jest przeznaczone do cięcia
drewna, na przykład do piłowania belek drewnianych, desek,
gałęzi, pni itp., a także do ścinania drzew. Można je używać do
cięcia zarówno wzdłuż jak i w poprzek włókien drewna.
Zakres dostawy
Elektronarzędzie należy ostrożnie wyjąć z opakowania i
skontrolować, czy w opakowaniu znajdują się wszystkie
poniżej wymienione elementy:
Symbol
Znaczenie
f
Należy przeczytać wszystkie wskazówki i przepisy.
Błędy w przestrzeganiu poniższych
wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Przed przystąpieniem do prac regulacyjnych lub konserwacyjnych, a także w przypadku
uszkodzenia lub przecięcia przewodu sieciowego, należy natychmiast wyjąć wtyczkę z gniazdka.
Nie wolno stosować elektronarzędzia podczas deszczu, ani wystawiać go na działanie deszczu.
f
Należy stosować okulary ochronne.
f
Należy stosować środki ochrony słuchu.
Wpływ hałasu może spowodować utratę słuchu.
Hamulec przeciwodrzutowy i hamulec wybiegowy zatrzymują łańcuch piły w bardzo krótkim
czasie.
Tylko dla państw należących do UE:
Nie należy wyrzucać elektronarzędzi do odpadów domowych!
Zgodnie z europejską wytyczną 2002/96/WE o starych, zużytych narzędziach elektrycznych i ele-
ktronicznych i jej stosowania w prawie krajowym, wyeliminowane, niezdatne do użycia
elektronarzędzia należy zbierać osobno i doprowadzić do ponownego użytkowania zgodnego z
zasadami ochrony środowiska.
OBJ_BUCH-716-004.book Page 160 Tuesday, August 23, 2011 3:50 PM
Polski |
161
Bosch Power Tools
1 609 929 V11 | (23.8.11)
–
Pilarka łańcuchowa
–
Osłona
–
Łańcuch pilarki
–
Prowadnica
–
Osłona łańcucha
–
Instrukcja eksploatacji
W przypadku stwierdzenia braku lub uszkodzenia któregoś z
elementów, należy zwrócić się do punktu zakupu urządzenia.
Przedstawione graficznie komponenty
Numeracja przedstawionych graficznie komponentów odnosi
się do schematu elektronarzędzia na stronach graficznych.
1
Tylna rękojeść (z izolacją)
2
Blokada włącznika/wyłącznika
3
Włącznik/wyłącznik
4
Zamknięcie zbiornika na olej
5
Wyzwalacz hamulca przeciwodrzutowego (ochrona
dłoni)
6
Przednia rękojeść (z izolacją)
7
Znacznik
„
hamulec przeciwodrzutowy wolny
“
8
Rolka zwrotna
9
Osłona łańcucha
10
Łańcuch pilarki
11
Prowadnica
12
Oporowy zderzak zębaty (ostroga)
13
Pierścień naprężający łańcuch (czerwony)
14
Uchwyt mocujący
15
Osłona
16
Numer serii
17
Symbol kierunku biegu i kierunku cięcia
18
Koło łańcuchowe
19
Dysza olejowa
20
Rowek prowadzący prowadnicy
21
Trzpień mocujący
22
Krzywka napinająca łańcuch
23
Chwytacz łańcucha
24
Wskazanie poziomu oleju
25
Przycisk zerujący wyłącznika termicznego
26
Czerwona kropka
27
Pokrywa mechanizmu napinającego łańcuch
Osprzęt ukazany na rysunkach lub opisany w instrukcji
użytkowania nie wchodzi w standardowy zakres dostawy.
Kompletny asortyment osprzętu można znaleźć w naszym
katalogu osprzętu.
Dane techniczne
Pilarka łańcuchowa
GKE 35 BCE
Professional
GKE 40 BCE
Professional
Numer katalogowy
0 601 597 6..
0 601 597 7..
Moc znamionowa
W
2100
2100
Prędkość łańcucha na biegu jałowym*
m/s
12
12
Długość prowadnicy
cm
35
40
Czas reakcji hamulca przeciwodrzutowego
s
<0,1
<0,1
Czas reakcji hamulca wybiegowego
s
<1
<1
Podział łańcucha
mm
(
"
)
9,525
(3/8)
9,525
(3/8)
Grubość ogniwa piły łańcuchowej
mm
1,3
1,3
Liczba ogniw
52
57
Poziom oleju w zbiorniku
ml
200
200
Automatyczne smarowanie łańcucha
z
z
Beznarzędziowe napinanie łańcucha (SDS)
z
z
Wyłącznik przeciążeniowy
z
z
Łagodny rozruch silnika
z
z
Elektronika „Constant“
z
z
Ciężar odpowiednio do EPTA-Procedure 01/2003
kg
4,6
4,8
Klasa ochrony
/
II
/
II
*ograniczony w sposób elektroniczny
Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku modeli specyficznych dla
danego kraju dane te mogą się różnić.
Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego elektronarzędzia. Nazwy handlowe poszczególnych elektronarzędzi
mogą się różnić.
OBJ_BUCH-716-004.book Page 161 Tuesday, August 23, 2011 3:50 PM
162
| Polski
1 609 929 V11 | (23.8.11)
Bosch Power Tools
Informacja na temat hałasu i wibracji
Wartości pomiarowe hałasu określono zgodnie z normą
EN 60745.
Określony wg skali A poziom hałasu emitowanego przez
urządzenie wynosi standardowo: poziom ciśnienia
akustycznego 95 dB(A); poziom mocy akustycznej
103 dB(A). Niepewność pomiaru K=2 dB.
Stosować środki ochrony słuchu!
Wartości łączne drgań a
h
(suma wektorowa z trzech kierun-
ków) i niepewność pomiaru K oznaczone zgodnie z normą
EN 60745 wynoszą:
a
h
=6 m/s
2
, K=1,5 m/s
2
.
Podany w niniejszej instrukcji poziom drgań pomierzony
został zgodnie z określoną przez normę EN 60745 procedurą
pomiarową i może zostać użyty do porównywania
elektronarzędzi. Można go też użyć do wstępnej oceny
ekspozycji na drgania.
Podany poziom drgań jest reprezentatywny dla
podstawowych zastosowań elektronarzędzia. Jeżeli
elektronarzędzie użyte zostanie do innych zastosowań lub z
innymi narzędziami roboczymi, a także jeśli nie będzie
wystarczająco konserwowane, poziom drgań może odbiegać
od podanego. Podane powyżej przyczyny mogą spowodować
podwyższenie ekspozycji na drgania podczas całego czasu
pracy.
Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć
pod uwagę także okresy, gdy urządzenie jest wyłączone, lub
gdy jest wprawdzie włączone, ale nie jest używane do pracy.
W ten sposób łączna (obliczana na pełny wymiar czasu pracy)
ekspozycja na drgania może okazać się znacznie niższa.
Należy wprowadzić dodatkowe środki bezpieczeństwa,
mające na celu ochronę operatora przed skutkami ekspozycji
na drgania, np.: konserwacja elektronarzędzia i narzędzi
roboczych, zabezpieczenie odpowiedniej temperatury rąk,
ustalenie kolejności operacji roboczych.
Deklaracja zgodności
Oświadczamy z pełną odpowiedzialnością, że produkt,
przedstawiony w rozdziale
„
Dane techniczne
“
, odpowiada
wymaganiom następujących norm i dokumentów
normatywnych: EN 60745 zgodnie z wymaganiami dyrektyw:
2011/65/UE, 2004/108/WE, 2006/42/WE, 2000/14/WE.
Procedura badania typu WE nr 3400653.02 CE przez
notyfikowaną jednostkę certyfikującą nr 2140, KEMA
Quality GmbH Dresden.
2000/14/WE: Gwarantowany poziom mocy akustycznej
105 dB(A).
Sposób oceny zgodności wg załącznika V.
Kategoria produktów: 6
Dokumentacja techniczna (2006/42/WE, 2000/14/WE):
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
26.07.2011
Montaż
Dla własnego bezpieczeństwa
f
Uwaga! Przed przystąpieniem do prac
konserwacyjnych lub do czyszczenia elektronarzędzia,
elektronarzędzie należy wyłączyć i wyjąć wtyczkę z
gniazda. W ten sam sposób należy również postąpić,
gdy przewód zasilający jest przecięty, uszkodzony lub
splątany.
f
Uwaga! Nie dotykać obracającego się łańcucha piły.
f
Nie wolno pracować piłą łańcuchową, jeżeli w pobliżu
znajdują się osoby postronne, dzieci lub zwierzęta, a
także po spożyciu alkoholu, narkotyków lub po zażyciu
lekarstw.
Nabyte elektronarzędzie jest zaopatrzone w izolację
ochronną i nie wymaga uziemienia. Napięcie robocze wynosi
230 V AC, 50/60 Hz (dla krajów nie należących do UE 240 V
–
w zależności od modelu). Stosować wolno jedynie
atestowane przedłużacze. Szczegółowych informacji można
uzyskać w autoryzowanym punkcie serwisowym.
Jeżeli do pracy z piłą łańcuchową konieczne jest użycie
przedłużacza, wymagane są następujące przekroje
przewodu:
–
min. 1,5 mm
2
do maks. 50 m długości
–
min. 2,5 mm
2
do maks. 100 m długości
Wskazówka: Jeśli stosowany jest przedłużacz, powinien on
być
–
zgodnie z przepisami bezpieczeństwa
–
uziemiony i
podłączony za pomocą wtyczki z przewodem uziemiającym
instalacji elektrycznej.
W przypadku zastosowania przedłużaczy bębnowych należy
w pełni rozwinąć przedłużacz.
Stosować wolno jedynie przedłużacze typu H07 RN-F lub IEC
(60245 IEC 66).
W razie wątpliwości należy skonsultować wykwalifikowanego
elektryka albo zwrócić się do najbliższego punktu
serwisowego firmy Bosch.
f
UWAGA: Przedłużacze niezgodne z przepisami mogą
stanowić zagrożenie. Przedłużacz, wtyczka i łącznik
wtykowy powinny mieć wodoszczelną budowę i być
przeznaczone do zastosowań na zewnątrz
pomieszczeń.
Połączenia przewodów powinny znajdować się w stanie
suchym i nie mogą leżeć na ziemi.
Dla podwyższenia bezpieczeństwa pracy zaleca się
stosowanie wyłącznika różnicowoprądowego (RCD) o
Dr Egbert Schneider
Senior Vice President
Engineering
Dr Eckerhard Strötgen
Head of Product
Certification
OBJ_BUCH-716-004.book Page 162 Tuesday, August 23, 2011 3:50 PM
Polski |
163
Bosch Power Tools
1 609 929 V11 | (23.8.11)
prądzie różnicowym, nie większym niż 30 mA. Wyłącznik ten
powinien być kontrolowany przed każdym użyciem.
Naprawy uszkodzonego przewodu przyłączeniowego może
dokonać wyłącznie autoryzowany warsztat serwisowy firmy
Bosch.
Wskazówka dla produktów, nie sprzedawanych
w Wielkiej
Brytanii
:
UWAGA:
Ze względu na bezpieczeństwo użytkownika
wymagane jest, aby wtyk znajdujący się przy elektronarzędziu
połączony był z kablem przedłużającym. Złącza kabla
przedłużającego powinny być zabezpieczone przed bryzgami
wody, być wykonane z gumy lub posiadać osłonę gumową.
Przedłużacz musi być zaopatrzony w uchwyt kablowy
odciążający (zabezpieczeniem przed wyrwaniem).
Montaż i naprężanie łańcucha piły
f
Piłę łańcuchową należy podłączyć do sieci dopiero po
całkowitym jej zmontowaniu.
f
Podczas montażu łańcucha piły należy stosować
rękawice ochronne.
Montaż prowadnicy i łańcucha piły (zob. rys. A)
–
Wszystkie części należy ostrożnie rozpakować.
–
Strzałka umieszczona na pierścieniu naprężającym
łańcuch
13
musi być zgodna ze strzałką umieszczoną na
osłonie
15
(
).
–
Odłożyć piłę łańcuchową na równe podłoże.
f
Stosować wolno jedynie łańcuchy z ogniwami
(szerokość rowka) o grubości wynoszącej 1,3 mm.
–
Ułożyć łańcuch
10
w rowku prowadnicy
11
. Należy przy
tym zwrócić uwagę na właściwy kierunek biegu. Kierować
się należy przy tym symbolem kierunku ruchu
17
,
umieszczonym na łańcuchu. Sprawdzić, czy krzywka
napinająca łańcuch
22
skierowana jest do zewnątrz. Aby
ułatwić założenie łańcucha
10
, prowadnicę
11
należy
ustawić w pozycji poziomej.
–
Ogniwa łańcucha owinąć dookoła koła
18
, a prowadnicę
11
nałożyć w taki sposób, aby rowki prowadzące
20
,
leżące za i przed trzpieniem mocującym
21
zachodziły w
podłużny otwór prowadnicy
11
.
–
Sprawdzić, czy wszystkie części są na swoim miejscu i
utrzymać pozycję prowadnicy z łańcuchem.
–
Nałożyć dokładnie osłonę
15
i upewnić się, że chwytacz
łańcucha
23
układa się w przewidzianym do tego celu
otworze prowadzącym, umieszczonym w osłonie
15
.
–
Dociągnąć osłonę
15
za pomocą uchwytu mocującego
14
.
–
Łańcuch piły nie jest jeszcze naprężony. Naprężanie
łańcucha opisano w rozdziale
„
Naprężanie łańcucha
“
.
Naprężanie łańcucha (zob. rys. A i C)
Naprężenie łańcucha należy kontrolować przed
przystąpieniem do pracy, po rozpoczęciu pracy i podczas
pracy (regularnie co 10 minut). W szczególności w przypadku
nowych pilarek trzeba się liczyć z tym, iż łańcuch się będzie
początkowo nadmiernie rozciągał.
Żywotność łańcucha pilarki zależy w dużym stopniu od jego
naprężenia i częstotliwości smarowania.
15
13
11
22
10
17
18
20
11
21
23
15
14
OBJ_BUCH-716-004.book Page 163 Tuesday, August 23, 2011 3:50 PM
164
| Polski
1 609 929 V11 | (23.8.11)
Bosch Power Tools

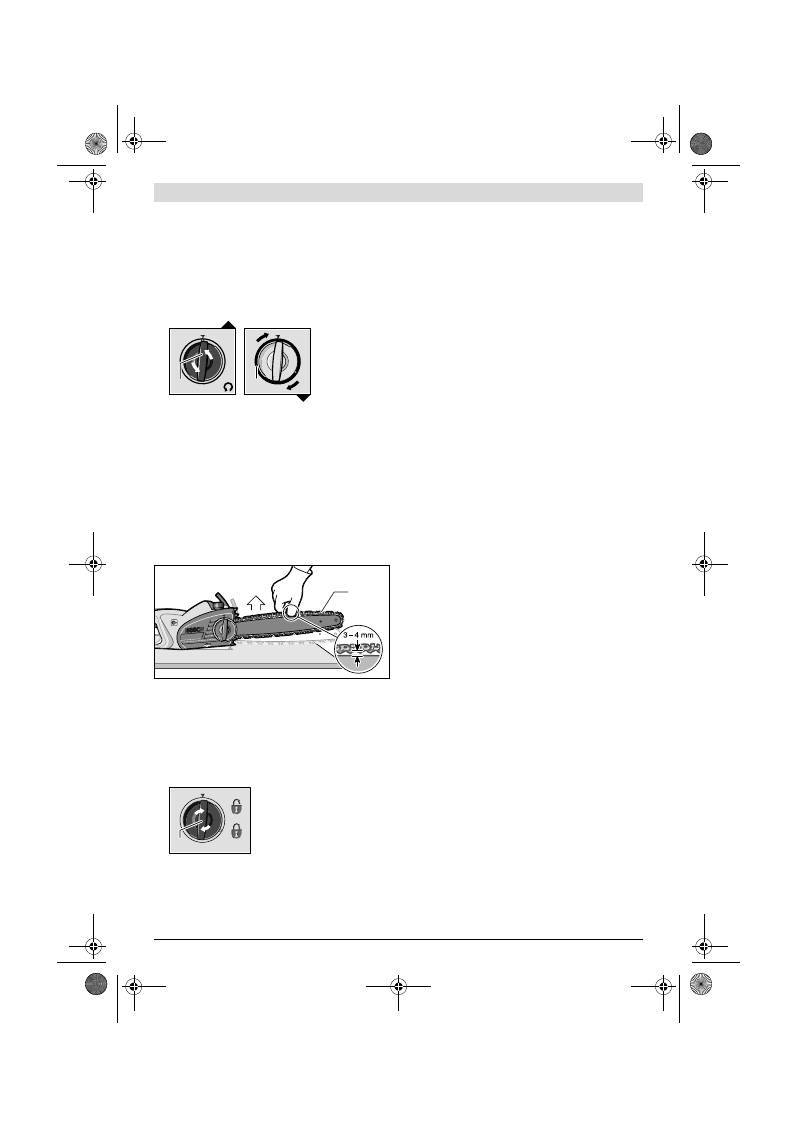

Nie należy napinać łańcucha, jeżeli jest on mocno rozgrzany,
gdyż po ochłodzeniu skurczy się i będzie zbyt ciasno leżał na
prowadnicy.
–
Ułożyć piłę łańcuchową na równym podłożu.
–
Przekręcić uchwyt
14
o ok. 1
–
3 obrotów w kierunku
przeciwnym do ruchu wskazówek zegara, aby zwolnić
blokadę prowadnicy.
–
Sprawdzić czy ogniwa łańcucha leżą prawidłowo w
otworze prowadzącym prowadnicy
11
i na kole
18
.
–
Obracać stopniowo czerwony pierścień naprężający
łańcuch
13
w kierunku zgodnym z ruchem wskazówek
zegara, aż do osiągnięcia właściwego napięcia łańcucha.
Mechanizm zaczepowy zapobiega poluzowaniu się
łańcucha. W przypadku odczuwalnego oporu przy
obracaniu pierścienia
13
, należy przekręcić uchwyt
mocujący
14
w kierunku przeciwnym do ruchu wskazówek
zegara. Uchwyt mocujący
14
może się obracać podczas
regulacji pierścienia
13
.
–
Właściwe naprężenie łańcucha
10
zostało osiągnięte, gdy
mniej więcej w połowie można go unieść o ok. 3
–
4 mm.
Łańcuch należy pociągać jedną ręką, wykorzystując
jedynie ciężar własny piły.
–
Jeżeli łańcuch
10
jest zbyt mocno naprężony, należy
pokręcić pierścieniem napinania łańcucha
13
w kierunku
przeciwnym do ruchu wskazówek zegara.
Blokada prowadnicy
–
Prowadnicę
11
należy blokować przy naprężonym
łańcuchu
10
obracając uchwyt mocujący
14
w kierunku
zgodnym z ruchem wskazówek zegara. Nie należy używać
do tego celu żadnych narzędzi.
Smarowanie łańcucha piły (zob. rys. A–B)
Wskazówka:
Pilarka łańcuchowa nie jest fabrycznie
napełniana olejem konserwującym. Przed rozpoczęciem
użytkowania należy ją koniecznie napełnić olejem.
Użytkowanie pilarki łańcuchowej bez oleju konserwującego
lub z niedostateczną ilością oleju (poniżej znacznika
minimum) prowadzi do uszkodzenia pilarki.
Żywotność i wydajność łańcucha pilarki uzależnione są od
optymalnego smarowania. Dlatego łańcuch pilarki
smarowany jest automatycznie podczas pracy olejem
konserwującym, wyciekającym z dyszy olejowej
19
.
Aby napełnić zbiornik olejowy należy postępować w
następujący sposób:
–
Ustawić pilarkę łańcuchową na odpowiednim podłożu w
taki sposób, aby zamknięcie zbiornika olejowego
4
znajdowało się na górze.
–
Za pomocą czystej szmatki oczyścić okolice zamknięcia
zbiornika
4
, a następnie odkręcić zakrętkę.
–
Do napełniania zbiornika nie należy zdejmować filtra.
–
Napełnić zbiornik biodegradowalnym olejem
konserwującym firmy Bosch.
–
Należy zwrócić szczególną uwagę, by do zbiornika oleju nie
przedostały się żadne zanieczyszczenia. Ponownie
nałożyć zakrętkę zbiornika olejowego
4
.
Wskazówka:
Aby umożliwić wymianę powietrza między
zbiornikiem oleju i otoczeniem, między sitem i zakrętką
zbiornika umiejscowione są cztery niewielkie kanaliki, przez
które, w zależności od rodzaju wykonywanej pracy, mogą
występować niewielkie ilości oleju. Proszę zwrócić uwagę
przy odstawianiu piły
–
powinna się ona znajdować w pozycji
poziomej, a zamknięcie zbiornika olejowego
4
musi być
skierowane do góry.
Wskazówka:
Aby uniknąć uszkodzenia piły, należy stosować
tylko zalecany, biodegradowalny olej konserwujący. Nie
wolno w żadnym wypadku stosować olej odzyskany lub
spracowany. Zastosowanie niedopuszczalnego oleju
powoduje wygaśnięcie gwarancji.
Odsysanie pyłów/wiórów
f
Pyły niektórych materiałów, na przykład powłok
malarskich z zawartością ołowiu, niektórych gatunków
drewna, minerałów lub niektórych rodzajów metalu, mogą
stanowić zagrożenie dla zdrowia. Bezpośredni kontakt
fizyczny z pyłami lub przedostanie się ich do płuc może
wywołać reakcje alergiczne i/lub choroby układu
oddechowego operatora lub osób znajdujących się w
pobliżu.
Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane
są za rakotwórcze, szczególnie w połączeniu z
substancjami do obróbki drewna (chromiany, impregnaty
do drewna). Materiały, zawierające azbest mogą być
obrabiane jedynie przez odpowiednio przeszkolony
personel.
–
Należy zawsze dbać o dobrą wentylację stanowiska
pracy.
–
Zaleca się noszenie maski przeciwpyłowej z
pochłaniaczem klasy P2.
Należy stosować się do aktualnie obowiązujących w danym
kraju przepisów, regulujących zasady obchodzenia się z
materiałami przeznaczonymi do obróbki.
14
13
10
14
OBJ_BUCH-716-004.book Page 164 Tuesday, August 23, 2011 3:50 PM
Polski |
165
Bosch Power Tools
1 609 929 V11 | (23.8.11)
Praca
Uruchamianie
f
Należy zwrócić uwagę na napięcie sieciowe!
Napięcie
źródła prądu musi zgadzać się z danymi na tabliczce
znamionowej elektronarzędzia.
Włączanie/wyłączanie
Pilarkę trzymać w sposób opisany w rozdziale
„
Praca z pilarką
łańcuchową
“
.
Aby
włączyć
elektronarzędzie należy
najpierw
zwolnić
blokadę
2
, a
następnie
wcisnąć włącznik/wyłącznik
3
i
przytrzymać go w tej pozycji.
Aby
wyłączyć
elektronarzędzie, należy zwolnić włącznik/
wyłącznik
3
.
Wskazówka:
Ze względów bezpieczeństwa włącznik/
wyłącznik
3
nie może zostać zablokowany do pracy ciągłej.
Przez cały czas obróbki musi być wciśnięty przez
obsługującego.
Wskazówka:
Nie należy wyhamowywać pilarki za pomocą
przedniej osłony dłoni
5
(wyzwalanie hamulca
przeciwodrzutowego).
Ogranicznik prądu rozruchowego
Elektroniczny ogranicznik prądu rozruchowego ogranicza
wielkość prądy podczas włączania elektronarzędzia i
umożliwia eksploatację z bezpiecznikiem 16 A.
Zabezpieczenie przed przegrzaniem
Przy przeciążeniu, np. w przypadku tępego łańcucha, silnik
może się zatrzymać w wyniku zadziałania wyłącznika
termicznego. Aby skasować funkcję, należy wcisnąć przycisk
zerujący
25
. Następnie należy puścić pilarkę na ok. 1 minutę
na biegu jałowym.
Hamulec wybiegowy/hamulec przeciwodrzutowy
(zob. rys. D)
Pilarka łańcuchowa zaopatrzona została w dwa urządzenia
zabezpieczające.
Hamulec wybiegowy
hamuje łańcuch po zwolnieniu
włącznika/wyłącznika
3
.
Hamulec przeciwodrzutowy
jest mechanizmem
ochraniającym, który jest wyzwalany przez przednią ochronę
dłoni
5
w przypadku odrzutu łańcucha. Łańcuch pilarki
zatrzymuje się po maks. 0,1 sekundach.
Od czasu do czasu należy przeprowadzić test sprawdzający
właściwe funkcjonowanie. Przesunąć przednią ochronę dłoni
5
do przodu (pozycja
o
), tak, aby widoczny był czerwony
punkt
26
pod znacznikiem
7
i na krótko włączyć pilarkę.
Łańcuch nie powinien się przemieścić. Aby odryglować
ponownie hamulec przeciwodrzutowy, należy przesunąć
osłoną przednią
5
na poprzednią pozycję (pozycja
n
), tak by
czerwony punkt
26
, znajdujący się poniżej oznakowania
7
przestał być widoczny.
Praca z pilarką łańcuchową
Przed przystąpieniem do cięcia
Przed wprowadzeniem urządzenia do eksploatacji i regularnie
podczas pracy, należy sprawdzać pilarkę pod kątem:
–
Czy pilarka łańcuchowa funkcjonuje bez zarzutu?
–
Czy zbiornik olejowy jest pełny? Poziom oleju należy
sprawdzać przed przystąpieniem do pracy i regularnie
podczas pracy. Olej należy dolewać, gdy jego poziom
osiągnął dolną krawędź okienka odczytowego.
Jednorazowe napełnienie zbiornika wystarcza na ok. 15
minut (w zależności od ilości przerw i intensywności
pracy).
–
Czy łańcuch pilarki jest właściwie napięty i naostrzony?
Napięcie łańcucha należy kontrolować podczas pracy
regularnie co 10 minut. W szczególności w przypadku
nowych pilarek trzeba się liczyć z tym, iż łańcuch się będzie
początkowo nadmiernie rozciągał. Stan łańcucha ma
znaczący wpływ na wydajność cięcia. Tylko ostry łańcuch
chroni przed przeciążeniem.
–
Czy hamulec przeciwodrzutowy jest zwolniony i czy
funkcjonuje prawidłowo?
–
Czy operator wyposażony jest w odpowiednie
wyposażenie ochronne? Należy stosować okulary
ochronne i środki ochrony słuchu. Zaleca się też
stosowanie hełmu ochronnego, środków ochronny rąk,
nóg i stóp. Odpowiednia odzież ochronna zmniejsza
ryzyko zranienia przez kawałki ciętych gałęzi lub w wyniku
niezamierzonego kontaktu z łańcuchem piły.
Odrzut pilarki (zob. rys. D)
Odrzut lub odbicie pilarki jest zjawiskiem powstającym na
skutek gwałtownego ruchu obracającego się łańcucha do
góry w kierunku operatora, spowodowanego zetknięciem się
górnej część końcówki prowadnicy z przecinanym
przedmiotem lub w wyniku zaklinowania się łańcucha.
Na skutek tego zjawiska pilarka reaguje w sposób
nieprzewidywalny i może spowodować ciężkie urazy
operatora lub innych, znajdujących się w pobliżu osób.
Cięć bocznych, ukośnych i wzdłużnych należy dokonywać ze
szczególną ostrożnością, gdyż nie jest w tych przypadkach
możliwe zastosowanie oporowego zderzaka zębatego
12
.
Sposoby na uniknięcie zjawiska odrzutu:
–
Pilarkę łańcuchową należy przykładać tak płytko, jak tylko
to możliwe.
–
Nigdy nie pracować z luźnym, rozciągniętym lub silnie
zużytym łańcuchem.
–
Ostrzyć łańcuch pilarki zgodnie z zaleceniami.
–
Nigdy nie ciąć na wysokości powyżej ramion.
–
Nigdy nie ciąć czubkiem prowadnicy.
–
Pilarkę łańcuchową trzymać zawsze mocno oburącz.
–
Stosować tylko hamujący odrzut łańcuch firmy Bosch.
–
Stosować oporowy zderzak zębaty
12
jako dźwignię.
–
Kontrolować właściwe napięcie łańcucha.
Ogólne wskazówki (zob. rys. D
–
G)
Pilarkę łańcuchową należy zawsze trzymać oburącz, lewą
ręką za uchwyt przedni, prawą za tylni. Rękojeści należy
dokładnie obejmować kciukiem i palcami. Nigdy nie
pracować, trzymając piłę jedną ręką. Przewód sieciowy
OBJ_BUCH-716-004.book Page 165 Tuesday, August 23, 2011 3:50 PM
166
| Polski
1 609 929 V11 | (23.8.11)
Bosch Power Tools
zawsze prowadzić z tyłu urządzenia i zwracać uwagę, by
znajdował się on poza strefą zasięgu piły i materiału
obrabianego. Przewód powinien być umieszczony w taki
sposób, by nie mógł on się zakleszczyć między gałęziami i
konarami.
Pilarkę łańcuchową wolno użytkować tylko, stojąc w
bezpiecznej pozycji. Pilarkę łańcuchową należy trzymać z
prawej strony ciała.
Pilarkę łańcuchową należy przed kontaktem z drewnem
puścić na maksymalne obroty. Stosować oporowy zderzak
zębaty
12
, aby oprzeć pilarkę łańcuchową na ciętym
materiale. Podczas cięcia należy stosować oporowy zderzak
zębaty jako dźwignię.
Podczas cięcia grubszych gałęzi lub pni należy przesuwać
oporowy zderzak zębaty na coraz to niższy punkt. W tym celu
należy odjąć pilarkę łańcuchową, aby zwolnić zderzak i
przyłożyć go ponownie nieco niżej. Nie należy przy tym
wyciągać pilarki z rzazu.
Podczas przecinania nie należy używać siły, naciskając na
łańcuch. Łańcuch powinien sam pracować, po wytworzeniu
przez operatora lekkiego nacisku dźwigniowego poprzez
oporowy zderzak zębaty
12
.
Przy pracy z pilarką łańcuchową nie należy mieć
wyciągniętych rąk. Nie należy próbować ciąć w trudno
dostępnych miejscach, nie należy też pracować stojąc na
drabinie. Nigdy nie ciąć na wysokości powyżej ramion.
Najlepsza wydajność pilarki osiągana jest, gdy prędkość
łańcucha nie obniża się przez przeciążenie.
Zachować ostrożność przy końcu rzazu. Gdy pilarka
łańcuchowa przecięła materiał na wylot, siła ciężkości
zmienia się w sposób nieoczekiwany. Istnieje
niebezpieczeństwo skaleczenia nóg i stóp.
Pilarkę łańcuchową należy wyjmować z rzazu tylko przy
włączonym silniku.
Przecinanie pni (zob. rys. E i H)
Podczas przecinania pni należy przestrzegać następujących
wskazówek bezpieczeństwa:
Pień ułożyć jak ukazano na rysunku i podeprzeć w taki
sposób, aby rzaz się nie zamykał, a piła nie blokowała w
rzazie.
Krótkie kawałki drewna należy przed przycięciem
odpowiednio przygotować i zablokować.
Ciąć wolno tylko przedmioty z drewna. Należy unikać
kontaktu z kamieniami i gwoździami, które mogłyby zostać
wyrzucone, uszkodzić łańcuch lub spowodować poważne
obrażenia osoby obsługującej lub osób znajdujących się
w pobliżu.
Nie dotykać pracującą pilarką ogrodzeń drucianych ani
podłoża.
Pilarka nie jest przystosowana do cięcia cienkich gałązek.
Cięć wzdłużnych należy dokonywać z dużą ostrożnością, gdyż
oporowy zderzak
12
nie może być wówczas stosowany.
Pilarkę łańcuchową należy prowadzić pod małym kątem, aby
uniknąć odrzutu.
Pracując pilarką na zboczu, należy zawsze stać powyżej lub z
boku obrabianego materiału (pni lub leżącego drewna).
Należy brać pod uwagę ryzyko potknięcia się o pniaki, konary,
korzenie itp.
Cięcie naprężonego drewna (zob. rys. H)
f
Cięcia naprężonego drewna, gałęzi lub drzew może
dokonywać tylko odpowiednio wykwalifikowany
personel fachowy. Zaleca się zachowanie maksymalnej
ostrożności.
Istnieje podwyższone ryzyko wypadku.
Jeżeli kawałek drewna podparty jest z obu stron, należy
rozpocząć przecinanie najpierw od góry (
Y
), przecinając
jedną trzecią średnicy pnia, a następnie przeciąć go, tnąc od
dołu (
Z
) w tym samym miejscu. Pozwoli to uniknąć odłupy-
wania się kawałków drewna i zablokowania łańcucha piły. Nie
należy dopuścić do kontaktu łańcucha pilarki z podłożem.
Jeżeli kawałek drewna podparty jest tylko z jednej strony,
należy rozpocząć cięcie najpierw od dołu (
Y
), przecinając
jedną trzecią średnicy pnia, a następnie przeciąć go, tnąc od
góry (
Z
) w tym samym miejscu. Pozwoli to uniknąć
odłupywania się kawałków drewna i zablokowania łańcucha
piły.
Ścinanie drzew (zob. rys. I)
f
Należy zawsze nosić hełm ochronny, aby zapewnić
sobie ochronę przed spadającymi gałęziami.
f
Za pomocą pilarki łańcuchowej wolno ścinać jedynie
drzewa, których średnica pnia mniejsza jest niż
długość prowadnicy.
f
Należy zabezpieczyć miejsce pracy. Należy zwrócić
uwagę, aby żadne osoby ani zwierzęta nie znajdowały
się w zasięgu padającego drzewa (
n
).
f
Nigdy nie wolno próbować uwolnić zablokowanego
łańcucha przy pracującym silniku. Aby uwolnić
zablokowany łańcuch, należy stosować kliny
drewniane.
Jeżeli równocześnie pracują dwie lub więcej osób, odstęp
między osobą przycinającą gałęzie i osobą ścinającą drzewo
powinien odpowiadać co najmniej podwójnej wysokości
ścinanego drzewa. Podczas ścinania drzew należy zwrócić
uwagę, aby nikogo nie zranić, aby nie uszkodzić żadnych kabli
zasilających i nie spowodować żadnych strat materialnych. W
razie stwierdzenia, że ścinane drzewo miało kontakt z kablem
zasilającym, należy niezwłocznie zawiadomić o tym fakcie
przedsiębiorstwo energetyczne.
Podczas prac na stokach i zboczach osoba obsługująca piłę
powinna znajdować się powyżej ścinanego drzewa, gdyż
drzewo po ścięciu stoczy lub ześlizgnie się prawdopodobnie
w dół.
Przed rozpoczęciem ścinania drzew należy zaplanować i w
razie potrzeby utorować drogę ewakuacyjną (
o
). Droga
ewakuacyjna powinna prowadzić ukośnie do tyłu, biorąc pod
uwagę spodziewany kierunek upadku drzewa.
Aby właściwie ocenić kierunek padania drzewa, należy przed
rozpoczęciem ścinania wziąć pod uwagę pochylenie drzewa i
położenie jego konarów, a także kierunek wiatru.
Należy oczyścić drzewo z zanieczyszczeń, usunąć kamienie,
luźno zwisającą korę, gwoździe, klamry i drut.
OBJ_BUCH-716-004.book Page 166 Tuesday, August 23, 2011 3:50 PM
Polski |
167
Bosch Power Tools
1 609 929 V11 | (23.8.11)
Rzaz podcinający:
W odziomku ścinanego drzewa wykonać
rzaz od strony, w którą ma padać drzewo nacięcie klinowe
(
X
–
W
) na głębokość 1/3 średnicy pnia. Najpierw należy
wykonać dolne nacięcie poziome. W ten sposób nie dojdzie
do zakleszczenia się łańcucha lub prowadnicy podczas
wykonywania drugiego nacięcia.
Rzaz ścinający:
Cięcie to (
Y
) powinno zostać wykonane co
najmniej 50 mm powyżej poziomego cięcia rzazu
podcinającego. Powinno ono być równoległe do poziomego
cięcia. Nie należy wykonywać zbyt głębokiego nacięcia
–
pomiędzy nacięciami z dwóch stron powinien pozostać
nieprzecięty fragment pnia (tzw. przegub), który działać
będzie jako zawias. Przegub ma zapobiec przekręceniu się
drzewa lub jego upadkowi w niewłaściwym kierunku. Nie
przecinać pnia na wylot.
Gdy nacięcie zbliża się do przegubu, drzewo powinno zacząć
padać.
–
Gdyby miało się okazać, że drzewo pada w niewłaściwym
kierunku albo, że pochyla się do tyłu i blokuje piłę, należy
przerwać cięcie i wyłączyć piłę łańcuchową. W celu
rozwarcia rzazu, a także dla zmiany kierunku padania
drzewa, należy zastosować kliny (
Z
) z drewna, tworzywa
sztucznego lub aluminium.
–
Jeżeli drzewo nie zacznie padać przy zbliżaniu nacięcia do
przegubu, należy usunąć piłę łańcuchową z rzazu,
wyłączyć ją i spowodować upadek drzewa poprzez wbicie
klina (
Z
) do poziomego nacięcia.
Gdy drzewo zacznie się przechylać, należy wysunąć piłę
łańcuchową z rzazu (o ile to nie nastąpiło wcześniej),
wyłączyć ją i odłożyć. Zagrożone miejsce należy opuścić,
poruszając się wyznaczoną uprzednio drogą ewakuacyjną
Należy zwrócić uwagę na spadające gałęzie i unikać potknięć.
Okrzesywanie (zob. rys. K)
Pod tym pojęciem rozumie się odcinanie gałęzi ściętego
uprzednio drzewa. Podczas okrzesywania nie należy odcinać
większych, skierowanych ku dołowi konarów, które
podtrzymują drzewo. Rozpocząć pracę należy od odcinania
mniejszych gałęzi, odcinając je jak pokazano na rysunku.
Naprężone gałęzie należy ciąć od dołu ku górze, by uniknąć
zakleszczenia się piły.
Przerzynka pnia (zob. rys. L
–
O)
Pod tym pojęciem rozumie się dzielenie ściętego uprzednio
drzewa na odcinki. Należy dbać o stabilną pozycję przy pracy
i na równomierne rozłożenie wagi ciała na obie stopy. Jeżeli
istnieje taka możliwość, należy podeprzeć drzewo konarami,
belkami lub klinami. Należy kierować się wskazówkami,
ułatwiającymi cięcie.
Jeżeli drzewo oparte jest równomiernie całą swą długością,
należy ciąć od góry.
Jeżeli drzewo oparte jest tylko jednym końcem, należy
przeciąć najpierw 1/3 średnicy pnia, tnąc od dołu, a
następnie dokończyć cięcia, tnąc od góry na wysokości rzazu.
Jeżeli drzewo oparte jest oboma końcami, należy przeciąć
najpierw 1/3 średnicy pnia, tnąc od góry, a pozostałe 2/3
przeciąć od dołu, tnąc na wysokości rzazu.
Pracując pilarką na zboczu należy zawsze stać powyżej pnia
drzewa. Aby zachować pełną kontrolę w momencie
„
całkowitego przecięcia
“
, należy pod koniec cięcia
zredukować nacisk piłą na drewno, nadal mocno trzymając
oba uchwyty narzędzia. Zwrócić uwagę, aby łańcuch nie
dotknął podłoża. Po zakończeniu cięcia, odczekać, aż
łańcuch zatrzyma się całkowicie i dopiero wtedy wyjąć piłę z
rzazu. Przed przejściem od jednego drzewa do drugiego,
należy zawsze wyłączać silnik piły łańcuchowej.
Lokalizacja usterek
W przypadku ewentualnych problemów z funkcjonowaniem elektronarzędzia, w poniższej tabelce znaleźć można różne rodzaje
błędów, możliwe ich przyczyny oraz właściwy sposób ich usuwania. Jeżeli za pomocą tabeli nie uda się lokalizacja bądź usunięcie
usterki, o pomoc należy zwrócić się do punktu serwisowego.
f
Uwaga: Przed przystąpieniem do lokalizacji usterki, elektronarzędzie należy wyłączyć i wyjąć wtyczkę z gniazda.
Symptomy
Możliwa przyczyna
Usunięcie usterki
Piła łańcuchowa nie działa
Zadziałał hamulec przeciwodrzutowy
Ustawić przednią ochronę dłoni
5
w pozycji
n
, tak
aby czerwony punkt
26
był zasłonięty
Odłączona wtyczka
Podłączyć wtyczkę
Gniazdko jest uszkodzone
Podłączyć urządzenie do innego gniazdka
Zadziałał bezpiecznik
Wymienić bezpiecznik
Przedłużacz jest uszkodzony
Spróbować uruchomić urządzenie bez
przedłużacza
Pilarka łańcuchowa pracuje z
przerwami
Uszkodzony przewód sieciowy
Skontrolować przewód sieciowy, w razie potrzeby
wymienić
Wewnętrzne uszkodzenie przewodu
względnie chwiejny styk
Skontaktować się z autoryzowanym serwisem
Bosch
Uszkodzony włącznik/wyłącznik
3
Skontaktować się z autoryzowanym serwisem
Bosch
OBJ_BUCH-716-004.book Page 167 Tuesday, August 23, 2011 3:50 PM
168
| Polski
1 609 929 V11 | (23.8.11)
Bosch Power Tools
Konserwacja i serwis
Konserwacja i czyszczenie
f
Uwaga! Przed przystąpieniem do prac
konserwacyjnych lub do czyszczenia elektronarzędzia,
elektronarzędzie należy wyłączyć i wyjąć wtyczkę z
gniazda. W ten sam sposób należy również postąpić,
gdy przewód zasilający jest przecięty, uszkodzony lub
splątany.
f
Aby zapewnić bezpieczną i wydajną pracę,
elektronarzędzie i szczeliny wentylacyjne należy
utrzymywać w czystości.
Wskazówka:
Następujących czynności konserwacyjnych
należy dokonywać regularnie, aby zagwarantować długą i
wydajną pracę urządzenia.
Regularnie kontrolować pilarkę łańcuchową pod kątem
oczywistych usterek, takich jak poluzowany lub uszkodzony
łańcuch, luźnie połączenia i zużyte lub uszkodzone elementy
konstrukcyjne.
Podczas demontażu łańcucha, należy pamiętać o uprzednim
poluzowaniu go za pomocą pierścienia
13
. Demontaż bez
uprzedniego poluzowania łańcucha może prowadzić do jego
uszkodzenia.
Kontrolować, czy osłony urządzenia i zabezpieczenia są w
pełni sprawne i właściwie zamontowane. Przed
rozpoczęciem pracy z urządzeniem należy przeprowadzić
wszelkie konieczne konserwacje i naprawy.
Jeśli pilarka łańcuchowa, mimo starannych metod produkcji i
kontroli uległaby awarii, naprawę powinien przeprowadzić
autoryzowany serwis elektronarzędzi firmy Bosch.
Wskazówka:
Przed przesyłką piły łańcuchowej koniecznie
opróżnić zbiornik oleju. W tym celu należy uprzednio wyjąć
sitko ze zbiornika, opróżnić zbiornik, a następnie włożyć
ponownie sitko.
Przy wszystkich zgłoszeniach i zamówieniach części
zamiennych konieczne jest podanie dziesięciocyfrowego
numeru katalogowego, znajdującego się na tabliczce
znamionowej pilarki łańcuchowej.
Wymiana/obracanie łańcucha pilarki i prowadnicy
(zob. rys. A)
Skontrolować łańcuch pilarki i prowadnicę zgodnie ze
wskazówkami zawartymi w rozdziale
„
Naprężanie łańcucha
“
.
Rowek prowadzący prowadnicy zużywa się z czasem. Aby
wyrównać zużycie, należy obrócić prowadnicę o 180
°
przy
każdej wymianie łańcucha. Przemontować krzywkę
napinającą łańcuch
22
na prowadnicy.
Sprawdzić koło łańcuchowe
18
. Jeżeli okaże się ono na
wskutek dużego obciążenia zużyte lub uszkodzone, należy
zlecić jego wymianę w punkcie usługowym.
Ostrzenie łańcucha
Łańcuch pilarki można fachowo naostrzyć w każdym
autoryzowanym punkcie serwisowym firmy Bosch. Łańcuch
można też naostrzyć samemu, używając do tego celu przyrząd
do ostrzenia łańcuchów firmy Bosch lub narzędzie o nazwie
Dremel Multi z końcówką szlifującą 1453. Należy
przestrzegać wskazówek, zawartych w dołączonej do
narzędzia instrukcji obsługi.
Kontrola automatycznego smarowania łańcucha
Kontroli automatycznego smarowania łańcucha można
dokonać, włączając pilarkę i kierując jej czubek w stronę
kawałka kartonu lub papieru, umieszczonego na podłodze.
Nie należy przy tym dotykać podłogi łańcuchem. Przestrzegać
odstępu bezpieczeństwa, wynoszącego 20 cm. Jeżeli przy
teście zauważalny będzie wyciek oleju, oznacza to, że
automatyczny system smarowania działa bez zarzutu.
Jeżeli
–
mimo pełnego zbiornika
–
na papierze nie ukażą się
ślady oleju, należy przeczytać rozdział
„
Lokalizacja usterek
“
lub skontaktować punkt serwisowy firmy Bosch.
Suchy łańcuch piły
Brak oleju w zbiorniku
Dopełnić oleju
Zatkany otwór wentylacyjny w zamknięciu
zbiornika na olej
4
Oczyścić zamknięcie zbiornika
4
Zatkany kanał przepływu oleju
Oczyścić kanał przepływu oleju
Hamowanie łańcucha nie
funkcjonuje
Uszkodzony hamulec wybiegowy/hamulec
przeciwodrzutowy
Skontaktować się z autoryzowanym serwisem
Bosch
Gorący łańcuch pilarki/szyna
prowadząca
Brak oleju w zbiorniku
Dopełnić oleju
Zatkany otwór wentylacyjny w zamknięciu
zbiornika na olej
4
Oczyścić zamknięcie zbiornika
4
Zatkany kanał przepływu oleju
Oczyścić kanał przepływu oleju
Za duże naprężenie łańcucha
Wyregulować naprężenie łańcucha
Tępy łańcuch
Naostrzyć lub wymienić łańcuch pilarki
Łańcuch pilarki zahacza się,
wibruje lub niedobrze tnie
Za słabe naprężenie łańcucha
Wyregulować naprężenie łańcucha
Tępy łańcuch
Naostrzyć lub wymienić łańcuch pilarki
Zużyty łańcuch pilarki
Wymienić łańcuch
Ząbki łańcucha skierowane są
w niewłaściwym kierunku
Właściwie zamontować łańcuch
Symptomy
Możliwa przyczyna
Usunięcie usterki
OBJ_BUCH-716-004.book Page 168 Tuesday, August 23, 2011 3:50 PM
