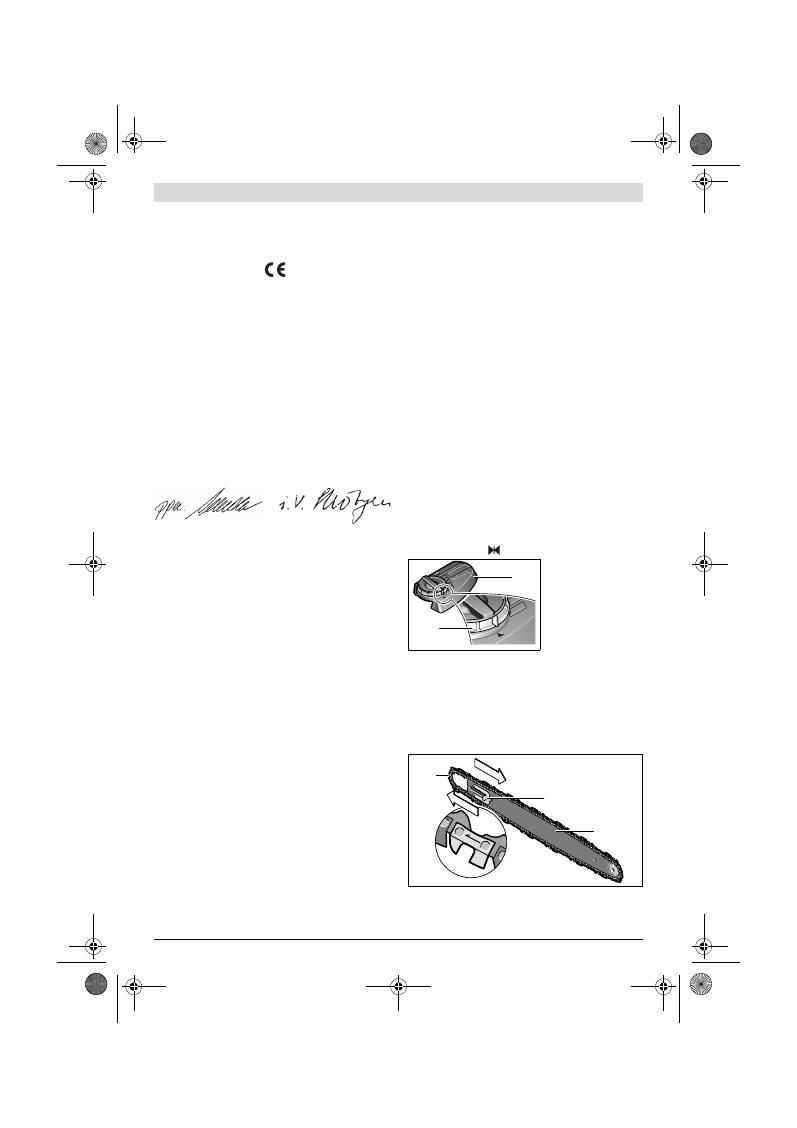

Sågkedjans och svärdets byte/vändning (se bild A)
Kontrollera sågkedjan och svärdet enligt beskrivning i stycket
”Sågkedjans spänning”.
Med tiden förslits svärdets styrspår. Sväng svärdet om 180°
vid byte av sågkedja för att kompensera förslitningen. Kedje-
spännkammen
22
måste flyttas om på svärdet.
Kontrollera kedjehjulet
18
. Om kedjehjulet pga hög belast-
ning förslitits eller skadats, måste det bytas hos en service-
verkstad.
Sågkedjans skärpning
Sågkedjan kan på yrkesmässigt sätt efterslipas hos en aukto-
riserad serviceverkstad för Bosch-elverktyg. Med kedjeskärp-
anordningen från Bosch eller Dremel-Multi med
slipinsats 1453 kan du även själv skärpa kedjan. Följ bifogad
slipanvisning.
Kontroll av oljeautomatiken
Den automatiska kedjesmörjningens funktion kan enklast
kontrolleras genom att starta sågen och sedan hålla sågnosen
mot ett papp eller papper på marken. Berör inte marken med
kedjan; håll kedjan på ett avstånd om 20 cm. Om oljespåret
tilltar, fungerar oljeautomatiken felfritt. Om olja inte sprutas
ut även om oljetanken är full, läs stycket ”Felsökning” eller ta
kontakt med Bosch-kundservicen.
Efter utfört arbete/förvaring
Rengör kedjesågens plasthus med en mjuk borste och en ren
trasa. Använd inte vatten, lösningsmedel eller polermedel.
Avlägsna alla föroreningar, speciellt då från motorns ventila-
tionsöppningar.
Demontera efter 1 – 3 timmars sågning kåpan
15
, svärdet
11
och sågkedjan
10
och rengör dem med en borste.
Rengör med en borste området under kåpan
15
, kedjehjulet
18
och svärdfästet från föroreningar. Rena oljemunstycket
19
med en ren trasa.
Om kejdespännmekanismen går trögt under skyddskåpan
15
ta bort locket
27
, vrid spännvredet
14
och kedjespännringen
13
mot varandra så att invändiga avlagringar i mekanismen
lossnar och faller ut. Renknacka lätt kåpan
15
. Om mekanis-
men är kletig, använd för rengöring en mjuk borste eller tryck-
luft, men absolut inte verktyg. (se bild J)
Om kedjesågen ska lagras under en längre tid, rengör sågked-
jan
10
och svärdet
11
.
Lagra kedjesågen på ett torrt ställe och utom räckhåll för barn.
Se till att kedjesågen ligger vågrätt med oljetanklocket
4
uppåt.
När sågen förvaras i sin förpackning, ska oljetanken tömmas
fullständigt.
Tillbehör
Sågkedja
för svärd 350 mm. . . . . . . . . . . . . . . . . . . . . . F 016 800 239
för svärd 400 mm. . . . . . . . . . . . . . . . . . . . . . F 016 800 240
Svärd med sågkedja
350 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F 016 800 241
400 mm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F 016 800 242
Ytterligare tillbehör
Kedjeskärpnings-/rengöringsset . . . . . . . . . . F 016 800 263
Sågkedjeolja, 1 liter . . . . . . . . . . . . . . . . . . . . 2 607 000 181
Sågkedjeolja, 5 liter . . . . . . . . . . . . . . . . . . . . F 016 800 111
Skyddshandskar . . . . . . . . . . . . . . . . . . . . . . . 2 607 000 134
Skyddsglasögon . . . . . . . . . . . . . . . . . . . . . . . F 016 800 178
Hörselskydd SNR 19. . . . . . . . . . . . . . . . . . . . 2 607 990 042
Hörselskydd SNR 24. . . . . . . . . . . . . . . . . . . . 2 607 990 043
Transportskydd. . . . . . . . . . . . . . . . . . . . . . . . 1 605 510 329
Kundservice och kundkonsulter
Kundservicen ger svar på frågor beträffande reparation och
underhåll av produkter och reservdelar. Sprängskissar och
informationer om reservdelar lämnas även på adressen:
www.bosch-pt.com
Bosch kundkonsultgruppen hjälper gärna när det gäller frågor
beträffande köp, användning och inställning av produkter och
tillbehör.
Svenska
Bosch Service Center
Telegrafvej 3
2750 Ballerup
Danmark
Tel.: +46 (020) 41 44 55
Fax: +46 (011) 18 76 91
Avfallshantering
Elverktyg, tillbehör och förpackning ska omhändertas på
miljövänligt sätt för återvinning.
Släng inte elverktyg i hushållsavfall!
Endast för EU-länder:
Enligt europeiska direktivet 2002/96/EG
för kasserade elektriska och elektroniska
apparater och dess modifiering till nationell
rätt måste obrukbara elverktyg omhänder-
tas separat och på miljövänligt sätt lämnas
in för återvinning.
Ändringar förbehålles.
Norsk
Sikkerhetsinformasjon
Generelle advarsler for elektroverktøy
Les gjennom alle advarslene og anvis-
ningene.
Feil ved overholdelsen av ad-
varslene og nedenstående anvisninger kan medføre elektris-
ke støt, brann og/eller alvorlige skader.
Ta godt vare på alle advarslene og informasjonene.
Det nedenstående anvendte uttrykket «elektroverktøy» gjel-
der for strømdrevne elektroverktøy (med ledning) og batteri-
drevne elektroverktøy (uten ledning).
ADVARSEL
OBJ_BUCH-716-004.book Page 112 Tuesday, August 23, 2011 3:50 PM
Norsk |
113
Bosch Power Tools
1 609 929 V11 | (23.8.11)
Sikkerhet på arbeidsplassen
f
Hold arbeidsområdet rent og ryddig og sørg for bra be-
lysning.
Rotete arbeidsområder eller arbeidsområder
uten lys kan føre til ulykker.
f
Ikke arbeid med elektroverktøyet i eksplosjonsutsatte
omgivelser – der det befinner seg brennbare væsker,
gass eller støv.
Elektroverktøy lager gnister som kan an-
tenne støv eller damper.
f
Hold barn og andre personer unna når elektroverktøy-
et brukes.
Hvis du blir forstyrret under arbeidet, kan du
miste kontrollen over elektroverktøyet.
Elektrisk sikkerhet
f
Støpselet til elektroverktøyet må passe inn i stikkon-
takten. Støpselet må ikke forandres på noen som helst
måte. Ikke bruk adapterstøpsler sammen med jordede
elektroverktøy.
Bruk av støpsler som ikke er forandret på
og passende stikkontakter reduserer risikoen for elektris-
ke støt.
f
Unngå kroppskontakt med jordede overflater slik som
rør, ovner, komfyrer og kjøleskap.
Det er større fare ved
elektriske støt hvis kroppen din er jordet.
f
Hold elektroverktøyet unna regn eller fuktighet.
Der-
som det kommer vann i et elektroverktøy, øker risikoen for
elektriske støt.
f
Ikke bruk ledningen til andre formål, f. eks. til å bære
elektroverktøyet, henge det opp eller trekke det ut av
stikkontakten. Hold ledningen unna varme, olje, skar-
pe kanter eller verktøydeler som beveger seg.
Med ska-
dede eller opphopede ledninger øker risikoen for elektris-
ke støt.
f
Når du arbeider utendørs med et elektroverktøy, må du
kun bruke en skjøteledning som er egnet til utendørs
bruk.
Når du bruker en skjøteledning som er egnet for
utendørs bruk, reduseres risikoen for elektriske støt.
f
Hvis det ikke kan unngås å bruke elektroverktøyet i
fuktige omgivelser, må du bruke en jordfeilbryter.
Bruk
av en jordfeilbryter reduserer risikoen for elektriske støt.
Personsikkerhet
f
Vær oppmerksom, pass på hva du gjør, gå fornuftig
frem når du arbeider med et elektroverktøy. Ikke bruk
elektroverktøy når du er trett eller er påvirket av nar-
kotika, alkohol eller medikamenter.
Et øyeblikks uopp-
merksomhet ved bruk av elektroverktøyet kan føre til al-
vorlige skader.
f
Bruk personlig verneutstyr og husk alltid å bruke ver-
nebriller.
Bruk av personlig sikkerhetsutstyr som støv-
maske, sklifaste arbeidssko, hjelm eller hørselvern – av-
hengig av type og bruk av elektroverktøyet – reduserer
risikoen for skader.
f
Unngå å starte verktøyet ved en feiltagelse. Forviss
deg om at elektroverktøyet er slått av før du kobler det
til strømmen og/eller batteriet, løfter det opp eller bæ-
rer det.
Hvis du holder fingeren på bryteren når du bærer
elektroverktøyet eller kobler elektroverktøyet til strøm-
men i innkoblet tilstand, kan dette føre til uhell.
f
Fjern innstillingsverktøy eller skrunøkler før du slår på
elektroverktøyet.
Et verktøy eller en nøkkel som befinner
seg i en roterende verktøydel, kan føre til skader.
f
Unngå en unormal kroppsholdning. Sørg for å stå stø-
dig og i balanse.
Dermed kan du kontrollere elektroverk-
tøyet bedre i uventede situasjoner.
f
Bruk alltid egnede klær. Ikke bruk vide klær eller smyk-
ker. Hold hår, tøy og hansker unna deler som beveger
seg.
Løstsittende tøy, smykker eller langt hår kan komme
inn i deler som beveger seg.
f
Hvis det kan monteres støvavsug- og oppsamlingsinn-
retninger, må du forvisse deg om at disse er tilkoblet og
brukes på korrekt måte.
Bruk av et støvavsug reduserer
farer på grunn av støv.
Omhyggelig bruk og håndtering av elektroverktøy
f
Ikke overbelast verktøyet. Bruk et elektroverktøy som
er beregnet til den type arbeid du vil utføre.
Med et pas-
sende elektroverktøy arbeider du bedre og sikrere i det an-
gitte effektområdet.
f
Ikke bruk elektroverktøy med defekt på-/av-bryter.
Et
elektroverktøy som ikke lenger kan slås av eller på, er farlig
og må repareres.
f
Trekk støpselet ut av stikkontakten og/eller fjern bat-
teriet før du utfører innstillinger på elektroverktøyet,
skifter tilbehørsdeler eller legger maskinen bort.
Disse
tiltakene forhindrer en utilsiktet starting av elektroverktøy-
et.
f
Elektroverktøy som ikke er i bruk må oppbevares util-
gjengelig for barn. Ikke la maskinen brukes av perso-
ner som ikke er fortrolig med dette eller ikke har lest
disse anvisningene.
Elektroverktøy er farlige når de bru-
kes av uerfarne personer.
f
Vær nøye med vedlikeholdet av elektroverktøyet. Kon-
troller om bevegelige verktøydeler fungerer feilfritt og
ikke klemmes fast, og om deler er brukket eller skadet,
slik at dette innvirker på elektroverktøyets funksjon.
La disse skadede delene repareres før elektroverktøy-
et brukes.
Dårlig vedlikeholdte elektroverktøy er årsaken
til mange uhell.
f
Hold skjæreverktøyene skarpe og rene.
Godt stelte
skjæreverktøy med skarpe skjær setter seg ikke så ofte
fast og er lettere å føre.
f
Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til
disse anvisningene. Ta hensyn til arbeidsforholdene og
arbeidet som skal utføres.
Bruk av elektroverktøy til an-
dre formål enn det som er angitt kan føre til farlige situasjo-
ner.
Service
f
Elektroverktøyet ditt skal alltid kun repareres av kvali-
fisert fagpersonale og kun med originale reservedeler.
Slik opprettholdes verktøyets sikkerhet.
OBJ_BUCH-716-004.book Page 113 Tuesday, August 23, 2011 3:50 PM
114
| Norsk
1 609 929 V11 | (23.8.11)
Bosch Power Tools
Sikkerhetsinformasjoner for kjedesager
f
Hold alle kroppsdeler unna sagkjedet når sagen går.
Forviss deg om at sagkjedet ikke berører noe før du
starter sagen.
Ved arbeid med kjedesagen kan ett øye-
blikks uoppmerksomhet føre til at klær eller kroppsdeler
kommer inn i sagkjedet.
f
Hold kjedesagen alltid fast i bakre håndtak med din
høyre hånd og ta tak i fremre håndtak med venstre
hånd.
Hvis du holder kjedesagen fast i omvendt arbeidspo-
sisjon øker dette risikoen for skader og den må derfor ikke
brukes slik.
f
Hold elektroverktøyet kun på de isolerte grepflatene,
fordi sagkjedet kan komme i kontakt med skjulte
strømledninger eller sin egen strømledning.
Sagkjedets
kontakt med en spenningsførende ledning kan sette me-
talldeler på verktøyet under spenning og føre til elektriske
støt.
f
Bruk vernebriller og hørselvern. Ytterligere verneut-
styr for hode, hender, ben og føtter anbefales.
Passen-
de verneantrekk reduserer faren for skade på grunn av
sponmateriell som flyr omkring og hvis sagkjedet berøres
ved en feiltagelse.
f
Du må ikke arbeide med kjedesagen i et tre.
Ved bruk av
en kjedesag i et tre er det fare for skader.
f
Pass alltid på å stå stødig og bruk kjedesagen kun når
du står på en fast, sikker og plan undergrunn.
Glatt un-
dergrunn eller ustabile ståflater som på en stige kan føre til
at du kommer ut av likevekten eller mister kontrollen over
kjedesagen.
f
Når du sager en gren som står under spenning må du
regne med at denne springer tilbake.
Når spenningen i
trefibrene frigjøres, kan den spente grenen treffe brukeren
og/eller kjedesagen kan ikke lenger kontrolleres.
f
Vær derfor spesielt forsiktig ved saging av buskas og
unge trær.
Det tynne materialet kan komme inn i sagkje-
det og slå mot deg eller få deg ut av balansen.
f
Bær kjedesagen i fremre håndtak i utkoplet tilstand, og
med sagkjedet bort fra kroppen din. Ved transport eller
oppbevaring av kjedesagen må alltid vernedekselet
settes på.
Hvis kjedesagen brukes med omhu er det min-
dre sannsynlig at man kommer i kontakt med et løpende
sagkjede.
f
Følg anvisningene for smøring, kjedestramming og ut-
skifting av tilbehør.
Et usakkyndig strammet eller smørt
kjede kan enten revne eller øke risikoen for tilbakeslag.
f
Hold håndtakene tørre, rene og fri for olje og fett.
Fette,
oljete håndtak sklir og fører til kontrolltap.
f
Sag kun tre. Ikke bruk kjedesagen til arbeider den ikke
er beregnet til. Eksempel: Bruk ikke kjedesagen til sa-
ging av plast, murverk eller bygningsmaterialer som
ikke er av tre.
Hvis kjedesagen brukes til andre arbeider
enn det den er beregnet til kan det oppstå farlige situasjo-
ner.
Årsaker til tilbakeslag og hvordan tilbakeslag kan unngås:
– Tilbakeslag kan oppstå når spissen på en føringsskinne be-
rører en gjenstand eller hvis treet bøyer seg og sagkjedet
klemmes fast i snittet.
– En berøring med skinnespissen kan i noen tilfeller føre til en
uventet reaksjon bakover, mens føringsskinnen slås oppover
og i retning av brukeren.
– Ved fastklemming av sagkjedet på overkanten av førings-
skinnen kan skinnen slå hurtig tilbake i retning av brukeren.
– Hver av disse reaksjonene kan føre til at du mister kontrol-
len over sagen og eventuelt påfører deg alvorlige skader. Ikke
stol utelukkende på sikkerhetsinnretningene som er innebyg-
get i kjedesagen. Som bruker av en kjedesag bør du utføre vis-
se tiltak for å kunne arbeide uten uhell og skader.
Et tilbakeslag er resultat av en gal eller feilaktig bruk av elek-
troverktøyet. Det kan unngås ved å følge egnede sikkerhetstil-
tak som beskrevet nedenstående:
f
Hold sagen fast med begge hendene, la tommelen og
fingrene gripe godt rundt håndtakene på kjedesagen.
Hold kroppen og armene dine i en stilling, der du kan
stå imot tilbakeslagskreftene.
Hvis man sørger for egne-
de tiltak, kan brukeren beherske tilbakeslagskreftene som
oppstår. Slipp aldri kjedesagen.
f
Unngå unormale posisjoner og sag ikke over skulder-
høyden.
Slik unngås en uvilkårlig berøring av skinnespis-
sen og kjedesagen kan kontrolleres bedre i uventede situa-
sjoner.
f
Bruk alltid reserveskinner og sagkjeder som anbefales
av produsenten.
Gale reserveskinner og sagkjeder kan fø-
re til at kjedet revner eller at det oppstår tilbakeslag.
f
Følg produsentens anvisninger om sliping og vedlike-
hold av sagkjedet.
For lav dybdebegrensning øker ten-
densen til tilbakeslag.
f
Barn og ungdom må ikke bruke kjedesagen – med unn-
tak av lærlinger fra 16 år og oppover som er under opp-
syn. Det samme gjelder for personer som ikke eller
ikke er godt nok kjent med bruken av kjedesagen.
Driftsinstruksen bør alltid være tilgjengelig. Personer som
er trette eller som ikke kan belastes fysisk må ikke bruke
kjedesagen.
f
Sørg for at alle beskyttelsesinnretningene og håndta-
kene er montert ved bruk av maskinen.
Forsøk aldri å ta
i bruk en ufullstendig montert maskin eller en maskin med
ikke godkjente endringer.
f
Hold elektroverktøyet fast med begge hender under ar-
beidet og sørg for å stå stødig.
Elektroverktøyet føres
sikrere med to hender.
f
Vent til elektroverktøyet er stanset helt før du legger
det ned.
Innsatsverktøyet kan kile seg fast og føre til at du
mister kontrollen over elektroverktøyet.
Det anbefales å gi brukeren opplæring i bruk av kjedesagen og
bruk av verneutstyret med praktiske eksempler av en erfaren
fagmann før første igangsetting. Første øvelse bør bestå av å
sage trestammer på en sagkrakk eller et stativ.
OBJ_BUCH-716-004.book Page 114 Tuesday, August 23, 2011 3:50 PM
Norsk |
115
Bosch Power Tools
1 609 929 V11 | (23.8.11)
Symboler
De nedenstående symbolene kan være av betydning for bruk av elektroverktøyet. Legg merke til symbolene og deres betydning.
En riktig tolkning av symbolene hjelper deg med å bruke elektroverktøyet en bedre og sikrere måte.
Produkt- og ytelsesbeskrivelse
Les gjennom alle advarslene og anvisninge-
ne.
Feil ved overholdelsen av advarslene og
nedenstående anvisninger kan medføre elek-
triske støt, brann og/eller alvorlige skader.
Brett ut utbrettssiden med bildet av maskinen, og la denne si-
den være utbrettet mens du leser bruksanvisningen.
Formålsmessig bruk
Elektroverktøyet er beregnet til saging av tre som f.eks. tre-
bjelker, bord, grener, stammer osv. og til felling av trær. Den
kan brukes til snitt på langs og tvers av fiberretningen.
Leveranseomfang
Ta elektroverktøyet forsiktig ut av emballasjen og kontroller
om de nedenstående delene er komplett:
– Kjedesag
– Deksel
– Sagkjede
– Sverd
– Kjedebeskyttelse
– Driftsinstruks
Hvis deler mangler eller er skader må du henvende deg til for-
handleren.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for
bildet av elektroverktøyet på illustrasjonssiden.
1
Bakre håndtak (isolert grepflate)
2
Innkoblingssperre for på-/av-bryter
3
På-/av-bryter
4
Oljetankdeksel
Symbol
Betydning
f
Les gjennom alle advarslene og anvisningene.
Feil ved overholdelsen av advarslene og ned-
enstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Trekk ut strømstøpselet før du utfører innstillings- og vedlikeholdsarbeider eller hvis strømlednin-
gen skades eller kappes.
Ikke bruk elektroverktøyet i regn eller la det stå ute i regnvær.
f
Bruk vernebriller.
f
Bruk hørselvern.
Innvirkning av støy kan føre til at man mister hørselen.
Tilbakeslagsbremsen og utløpsbremsen stanser sagkjeden i løpet av kort tid.
Kun for EU-land:
Ikke kast elektroverktøy i vanlig søppel!
Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og til-
passingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og
leveres inn til en miljøvennlig resirkulering.
OBJ_BUCH-716-004.book Page 115 Tuesday, August 23, 2011 3:50 PM
116
| Norsk
1 609 929 V11 | (23.8.11)
Bosch Power Tools
5
Tilbakeslagsbremse-utløsning (håndbeskyttelse)
6
Fremre håndtak (isolert grepflate)
7
Markering «Tilbakeslagsbremse fri»
8
Taggtrinse
9
Kjedebeskyttelse
10
Sagkjede
11
Sverd
12
Barkstøtte
13
Kjedestrammering (rød)
14
Spennhåndtak
15
Deksel
16
Serienummer
17
Løperetnings- og skjæreretningssymbol
18
Kjedehjul
19
Oljedyse
20
Sverd-føringskant
21
Festebolt
22
Kjedestrammeknast
23
Kjedefangbolt
24
Oljenivåindikator
25
Returknapp for termobeskyttelsesbryteren
26
Rødt punkt
27
Deksel for kjedestrammingsmekanismen
Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran-
sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
Tekniske data
Støy-/vibrasjonsinformasjon
Måleverdier for lyden funnet i henhold til EN 60745.
Maskinens typiske A-bedømte støynivå er: Lydtrykknivå
95 dB(A); lydeffektnivå 103 dB(A). Usikkerhet K=2 dB.
Bruk hørselvern!
Totale svingningsverdier a
h
(vektorsum fra tre retninger) og
usikkerhet K beregnet jf. EN 60745:
a
h
=6 m/s
2
, K=1,5 m/s
2
.
Vibrasjonsnivået som er angitt i disse anvisningene er målt
iht. en målemetode som er standardisert i EN 60745 og kan
brukes til sammenligning av elektroverktøy med hverandre.
Den egner seg til en foreløbig vurdering av svingningsbelast-
ningen.
Det angitte svingningsnivået representerer de hovedsakelige
anvendelsene til elektroverktøyet. Men hvis elektroverktøyet
brukes til andre anvendelser, med avvikende innsatsverktøy
eller utilstrekkelig vedlikehold, kan svingningsnivået avvike.
Dette kan føre til en tydelig øking av svingningsbelastningen
over hele arbeidstidsrommet.
Til en nøyaktig vurdering av svingningsbelastningen skal det
også tas hensyn til de tidene maskinen er slått av eller går,
men ikke virkelig brukes. Dette kan tydelig redusere sving-
ningsbelastningen over hele arbeidstidsrommet.
Kjedesag
GKE 35 BCE
Professional
GKE 40 BCE
Professional
Produktnummer
0 601 597 6..
0 601 597 7..
Opptatt effekt
W
2100
2100
Kjedehastighet i tomgang*
m/s
12
12
Sverdlengde
cm
35
40
Bremsetid for tilbakeslagsbremsen
s
<0,1
<0,1
Bremsetid for utløpsbremsen
s
<1
<1
Kjededeling
mm
(")
9,525
(3/8)
9,525
(3/8)
Drivleddtykkelse
mm
1,3
1,3
Antall drivledd
52
57
Påfyllingsmengde oljetank
ml
200
200
Automatisk kjedesmøring
z
z
Verktøyløs stramming av kjedet (SDS)
z
z
Overlastbeskyttelse
z
z
Mykstart
z
z
Konstantelektronikk
z
z
Vekt tilsvarende EPTA-Procedure 01/2003
kg
4,6
4,8
Beskyttelsesklasse
/
II
/
II
*begrenset av elektronikken
Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere
noe.
Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.
OBJ_BUCH-716-004.book Page 116 Tuesday, August 23, 2011 3:50 PM
Norsk |
117
Bosch Power Tools
1 609 929 V11 | (23.8.11)
Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot
svingningenes virkning, som for eksempel: Vedlikehold av
elektroverktøy og innsatsverktøy, holde hendene varme, or-
ganisere arbeidsforløpene.
Samsvarserklæring
Vi erklærer som eneansvarlig at produktet som beskrives un-
der «Tekniske data» stemmer overens med følgende standar-
der eller standardiserte dokumenter: EN 60745 jf. bestem-
melsene i direktivene 2011/65/EU, 2004/108/EF,
2006/42/EF, 2000/14/EF.
EF-typetest nr. 3400653.02 CE av notifisert kontrollinstans
nr. 2140, KEMA Quality GmbH Dresden.
2000/14/EF: Garantert lydeffektnivå 105 dB(A).
Bedømmelsesmetode for konformiteten jf. vedlegg V.
Produktkategori: 6
Tekniske data (2006/42/EF, 2000/14/EF) hos:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
26.07.2011
Montering
For din egen sikkerhet
f
OBS! Før vedlikeholds- eller rengjøringsarbeider utfø-
res, må du slå av el-verktøyet og trekke støpselet ut av
stikkontakten. Det samme gjelder hvis strømledningen
er skadet, kuttet eller oppviklet.
f
OBS! Du må ikke berøre den roterende sagkjeden.
f
Bruk aldri kjedesagen i nærheten av personer, barn el-
ler dyr, heller ikke ved påvirkning av alkohol, narkotika
eller bedøvende medikamenter.
Elektroverktøyet er verneisolert for din egen sikkerhet og
trenger ingen jording. Driftsspenningen er på 230 V AC,
50/60 Hz (for ikke-EU land 240 V avhengig av modellen).
Bruk kun godkjente skjøteledninger. Informasjoner får du av
ditt autoriserte serviceverksted.
Hvis du vil bruke en skjøteledning ved drift av kjedesagen er
følgende ledningstverrsnitt nødvendig:
– min. 1,5 mm
2
til maks. 50 m lengde
– min. 2,5 mm
2
til maks. 100 m lengde
Merk: Hvis det brukes en skjøteledning må denne ha en jor-
dingstråd – som beskrevet i sikkerhetsforskriftene – som via
støpselet er forbundet med jordingstråden i det elektriske an-
legget.
Ved bruk av kabeltromler må disse være rullet ut.
Det må kun brukes skjøteledninger av typen H07 RN-F eller
IEC (60245 IEC 66).
I tvilstilfeller må du spørre en utdannet elektriker eller nær-
meste Bosch serviceverksted.
f
OBS! Ikke forskriftsmessige skjøteledninger kan være
farlige. Skjøteledninger, støpsler og koblinger må væ-
re vanntette modeller som er godkjent for utendørs
bruk.
Kabelforbindelser skal være tørre og ikke ligge på bakken.
Til øking av sikkerheten anbefales det å bruke en jordfeilbry-
ter (RCD) med en jordfeilstrøm på maksimalt 30 mA. Denne
jordfeilbryteren skal kontrolleres før hver bruk.
Hvis tilkoplingsledningen er skadet må den kun repareres av
et autorisert Bosch-verksted.
Informasjon for produkter som
ikke selges i GB
:
OBS!
For din egen sikkerhet er det nødvendig at støpselet på
el-verktøyet forbindes med skjøteledningen. Koplingen til
skjøteledningen må være beskyttet mot vannsprut, bestå av
gummi eller ha gummitrekk. Skjøteledningen må brukes med
strekkavlastning.
Montering og stramming av sagkjedet
f
Kjedesagen koples først til strømnettet når den er full-
stendig montert.
f
Bruk alltid vernehansker ved håndtering av sagkjedet.
Montering av sverd og sagkjede (se bilde A)
– Pakk alle delene forsiktig ut.
– La de 2 pilene på kjedstrammeringen
13
og dekselet
15
stemme overens ( ).
– Legg kjedesagen ned på en plan flate.
f
Bruk kun sagkjeder med en drivleddtykkelse (notbred-
de) på 1,3 mm.
– Legg sagkjedet
10
i den omløpende noten på sverdet
11
.
Pass på at løperetningen er korrekt, sammenlign hertil sag-
kjedet med løperetningssymbolet
17
. Pass på at kjede-
strammeknasten
22
peker utover. For å forenkle innleg-
gingen av sagkjedet
10
, holder du sverdet
11
loddrett.
– Legg kjedeleddene rundt kjedehjulet
18
og sett sverdet
11
slik på at sverd-føringsstegene
20
som ligger foran og bak
festebolten
21
griper inn i det lange hullet på sverdet
11
.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
15
13
11
22
10
OBJ_BUCH-716-004.book Page 117 Tuesday, August 23, 2011 3:50 PM
118
| Norsk
1 609 929 V11 | (23.8.11)
Bosch Power Tools
– Kontroller om alle delene er bra plassert og hold sverdet
med sagkjedet i denne posisjonen.
– Sett dekselet
15
nøyaktig på og pass på at kjedestramme-
bolten
23
blir liggende i føringsslissen på dekselet
15
.
– Trekk dekselet
15
litt fast med spennhåndtaket
14
.
– Sagkjedet er fremdeles ikke strammet. Sagkjedet stram-
mes som angitt i avsnitt «Stramming av sagkjedet».
Stramming av sagkjedet (se bildene A og C)
Kontroller kjedestrammingen før arbeidsstart, etter de første
skrittene og regelmessig hvert 10. minutt i løpet av sagingen.
Spesielt med nye sagkjeder må du regne med større utvidelse
fra begynnelsen av.
Levetiden til sagkjedet er fremfor alt avhengig av tilstrekkelig
smøring og riktig spenning.
Ikke stram sagkjedet når det er for sterkt oppvarmet, fordi det
trekker seg sammen etter avkjøling og da ligger for stramt på
sverdet.
– Legg kjedesagen ned på en plan flate.
– Drei spennhåndtaket
14
ca. 1 – 3 omdreininger mot urvi-
serne for å løsne sverdlåsen.
– Kontroller om kjedeleddene ligger riktig i føringsslissen til
sverdet
11
og på kjedehjulet
18
.
– Den røde kjedestrammeringen
13
dreies hakkvis med urvi-
serne til riktig kjedestramming er nådd. Hakk-mekanikken
forhindrer at kjedestrammingen løses. Hvis kjedestram-
meringen
13
ikke kan dreies lett, må spennhåndtaket
14
løses videre mot urviserne. Spennhåndtaket
14
kan dreie
seg med, når kjedestrammeringen
13
innstilles.
– Sagkjedet
10
er riktig strammet når det kan løftes ca.
3 – 4 mm opp i midten. Dette skal gjøres med en hånd ved
å trekke sagkjedet opp mot kjedesagens egen vekt.
– Hvis sagkjedet
10
ble strammet for sterkt, må kjedestram-
meringen
13
dreies mot urviserne.
Klemming av sverdet
– Ved strammet sagkjede
10
klemmer du sverdet
11
fast
ved å dreie spennhåndtaket
14
med urviserne. Bruk da
ikke verktøy.
Sagkjedesmøring (se bildene A–B)
Merk:
Kjedesagen leveres ikke fylt med sagkjede-heftolje.
Det er viktig å fylle den med olje før bruk. Bruk av kjedesagen
uten sagkjede-heftolje eller ved et oljenivå under minimum-
merket fører til skader på kjedesagen.
Levetiden og skjæreytelsen til sagkjedet er avhengig av en op-
timal smøring. Derfor smøres sagkjedet automatisk med sag-
kjede-heftolje fra oljedysen
19
i løpet av driften.
Til påfylling av oljetanken gjør du følgende:
– Sett kjedesagen med oljetankdekselet
4
oppover på et eg-
net underlag.
– Rengjør området rundt oljetankdekselet
4
og skru av dek-
selet.
– Ikke fjern filterinnsatsen til påfylling.
17
18
20
11
21
23
15
14
14
13
10
14
OBJ_BUCH-716-004.book Page 118 Tuesday, August 23, 2011 3:50 PM
Norsk |
119
Bosch Power Tools
1 609 929 V11 | (23.8.11)
– Fyll oljetanken med biologisk nedbrytbar Bosch-sagkjede-
heftolje.
– Pass på at det ikke kommer smuss inn i oljetanken. Sett ol-
jetankdekselet
4
på igjen.
Merk:
For å muliggjøre en luftsirkulasjon mellom oljetank og
omgivelsene, finnes det fire små utlikningskanaler mellom sil
og oljetankdeksel, der det av funksjonsgrunner kan lekke litte-
grann olje. Pass på at du alltid plasserer kjedesagen vannrett
med oljedekselet
4
oppover.
Merk:
Bruk kun anbefalt, biologisk nedbrytbart sagkjedeheft-
olje for å unngå at kjedesagen skades. Bruk aldri resirkulert ol-
je eller gammel olje. Ved bruk av ikke godkjent olje mister ga-
rantien sin gyldighet.
Støv-/sponavsuging
f
Støv fra materialer som blyholdig maling, noen tresorter,
mineraler og metall kan være helsefarlige. Berøring eller
innånding av støv kan utløse allergiske reaksjoner og/eller
åndedrettssykdommer hos brukeren eller personer som
befinner seg i nærheten.
Visse typer støv som eik- eller bøkstøv gjelder som kreft-
fremkallende, spesielt i kombinasjon med tilsetningsstof-
fer til trebearbeidelse (kromat, trebeskyttelsesmidler).
Asbestholdig materiale må kun bearbeides av fagfolk.
– Sørg for god ventilasjon av arbeidsplassen.
– Det anbefales å bruke en støvmaske med filterklasse
P2.
Følg ditt lands gyldige forskrifter for de materialene som
skal bearbeides.
Bruk
Igangsetting
f
Ta hensyn til strømspenningen!
Spenningen til strømkil-
den må stemme overens med angivelsene på elektroverk-
tøyets typeskilt.
Inn-/utkobling
Hold kjedesagen som beskrevet i avsnitt «Arbeid med kjede-
sagen».
Til
igangsetting
av elektroverktøyet trykker du
først
på inn-
koblingssperren
2
og trykker
deretter
inn på-/av-bryteren
3
og holder den trykt inne.
Til
utkobling
av elektroverktøyet slipper du på-/av-bryteren
3
.
Merk:
Av sikkerhetsgrunner kan på-/av-bryteren
3
ikke låses,
men må stadig holdes trykt inne i løpet av driften.
Merk:
Ikke brems kjedesagen ved å bruke fremre håndbe-
skyttelse
5
(aktivering av tilbakeslagsbremsen).
Startstrømbegrensing
Den elektroniske startstrømbegrensningen begrenser effek-
ten ved innkobling av elektroverktøyet og muliggjør drift med
en 16 A-sikring.
Temperaturavhengig overlastbeskyttelse
Ved overbelastning, f. eks. ved sløvt sagkjede, kan motoren
stanse på grunn av at termobeskyttelsesbryteren utløses. Til
tilbakestilling trykker du på returknappen
25
. Deretter må
kjedesagen gå i tomgang i ca. 1 minutt.
Utløpsbremse/tilbakeslagsbremse (se bilde D)
Kjedesagen er utstyrt med to beskyttelsesinnretninger:
Utløpsbremsen
bremser sagkjedet når på-/av-bryteren
3
slippes.
Tilbakeslagsbremsen
er en beskyttelsesmekanisme som ut-
løses via den fremre håndbeskyttelsen
5
når kjedesagen slår
tilbake. Sagkjedet stanser senest etter 0,1 sekunder.
Utfør en funksjonstest med jevne mellomrom. Skyv den frem-
re håndbeskyttelsen
5
fremover (posisjon
o
), slik at det røde
punktet
26
under markeringen
7
blir synlig og slå kjedesagen
på ett øyeblikk. Sagkjedet må ikke starte. For å låse opp tilba-
keslagsbremsen igjen trekker du den fremre håndbeskyttel-
sen
5
tilbake (posisjon
n
), slik at det røde punktet
26
under
markeringen
7
tildekkes.
Arbeid med kjedesagen
Før saging
Før igangsetting og med jevne mellomrom i løpet av sagingen
skal følgende kontroller utføres:
– Er kjedesagen i en funksjonssikker tilstand?
– Er oljetanken fylt? Sjekk oljetankindikatoren før arbeidet
og regelmessig i løpet av arbeidet. Fyll på olje hvis oljenivå-
et har nådd underkanten på kontrollvinduet. Påfyllingen er
tilstrekkelig for ca. 15 minutter, avhengig av pausene og in-
tensiteten på arbeidet.
– Er sagkjedet riktig strammet og slipt? Kontroller kjede-
strammingen hvert 10. minutt i løpet av sagingen. Spesielt
med nye sagkjeder må du regne med større utvidelse fra
begynnelsen av. Sagkjedets tilstand har stor innflytelse på
sageytelsen. Kun skarpe sagkjeder beskytter mot overbe-
lastning.
– Er tilbakeslagsbremsen løst og funksjonen sikret?
– Bruker du tilstrekkelig beskyttelsesutstyr? Bruk vernebril-
ler og hørselvern. Ytterligere verneutstyr for hode, hender,
ben og føtter anbefales. Egnede beskyttelsesklær reduse-
rer faren for skader fra skjærematerial som flyr omkring og
hvis sagkjedet berøres ufrivillig.
Sagtilbakeslag (se bilde D)
Sagtilbakeslag vil si en plutselig opp- og tilbakeslåing av den
roterende kjedesagen, som kan utløses når sverdspissen be-
rører sagematerialet eller kjedet klemmer.
Hvis sagen slår ut, reagerer kjedesagen uberegnelig og kan
forårsake alvorlige skader på brukeren eller personer som
står i sagområdet.
Snitt mot siden, på skrå og langs må utføres spesielt forsiktig,
for her kan barkstøtten
12
ikke settes på.
Unngå sagtilbakeslag:
– Sett kjedesagen på så flatt som mulig.
– Arbeid aldri med løst, utvidet eller sterkt slitt sagkjede.
– Slip sagkjedet som foreskrevet.
– Sag aldri over skulderhøyde.
– Sag aldri med spissen på sverdet.
– Hold kjedesagen alltid fast med begge hender.
– Bruk alltid et tilbakeslagshemmende Bosch-sagkjede.
OBJ_BUCH-716-004.book Page 119 Tuesday, August 23, 2011 3:50 PM
120
| Norsk
1 609 929 V11 | (23.8.11)
Bosch Power Tools
– Bruk barkstøtten
12
som spak.
– Pass på riktig kjedespenning.
Generell adferd (se bildene D – G)
Hold kjedesagen alltid fast med begge hendene, den venstre
hånden på fremre håndtak og den høyre hånden på bakre
håndtak. Grip alltid rundt håndtakene med tommel og fingre.
Sag aldri med en hånd. Før strømledningen alltid bakover og
opphold deg utenfor området til sagkjede og sagematerial; stå
slik at strømledningen ikke kan vikle seg opp i grener og kvis-
ter.
Bruk sagkjedet kun når du står stødig. Hold kjedesagen litt til
høyre for kroppen din.
Sagkjedet må gå med full hastighet før det oppstår kontakt
med treet. Bruk barkstøtten
12
til støtting av kjedesagen på
veden. Bruk barkstøtten som en hendel i løpet av sagingen.
Sett barkstøtten senere på et lavere punkt ved saging av tyk-
kere grener eller stammer. Trekk da kjedesagen tilbake for å
løsne barkstøtten og sett den på igjen på et lavere punkt. Ikke
fjern kjedesagen fra snittet.
I løpet av sagingen må du ikke trykke med kraft på sagkjedet,
men la dette arbeide mens du oppretter et svakt vippetrykk
med barkstøtten
12
.
Bruk aldri kjedesagen med utstrekt arm. Forsøk ikke å sage på
dårlig tilgjengelige steder, eller mens du står på en stige. Sag
aldri over skulderhøyde.
Beste sageresultater oppnås hvis kjedehastigheten ikke redu-
seres på grunn av overbelastning.
Vær forsiktig på slutten av sagesnittet. Så snart kjedesagen
har skjært seg fri, endres vektforholdet uventet. Det er fare
for skader på bein og føtter.
Fjern kjedesagen kun fra snittet mens sagkjedet går.
Saging av stammer (se bildene E og H)
Følg følgende sikkerhetsforskrifter ved saging av stammer:
Legg stammen ned som vist på bildet og støtt den slik at snit-
tet ikke lukkes og sagkjedet klemmer.
Rett opp kortere trestykker før saging og klem dem fast.
Sag kun gjenstander av tre. Unngå å berøre steiner og spikre,
for disse kan slynges opp, skade sagkjedet eller forårsake al-
vorlige skader på brukeren eller personer som står i nærhe-
ten.
Ikke berør ståltrådgjerder eller bakken med påslått kjedesag.
Kjedesagen er ikke egnet til skjæring av tynt grenverk.
Utfør langssnitt med spesiell omhu, da barkstøtten
12
ikke da
brukes. Før kjedesagen i en flat vinkel, for å unngå sagtilbake-
slag.
Ved saging i skråninger må du alltid bearbeide stammer eller
liggende sagemateriale idet du står på oversiden eller på si-
den.
Pass på trestubber, grener, røtter etc., slik at du ikke snubler.
Saging av tre under spenning (se bilde H)
f
Saging av ved, grener eller trær som står under spen-
ning skal kun utføres av utdannede fagfolk. Her må
man være svært forsiktig.
Det er stor fare for uhell.
Hvis materialet ligger mot noe på begge sider, må du først
skjære ovenfra (
Y
) gjennom en tredjedel av stammens diame-
ter og deretter kappe stammen nedenfra (
Z
) på samme ste-
det, for å unngå splintring og fastklemming av kjedesagen.
Unngå da at sagkjedet har kontakt med bakken.
Hvis trematerialet kun ligger mot noe på én side, må du først
skjære nedenfra (
Y
) og oppover gjennom en tredjedel av
stammens diameter og deretter kappe stammen ovenfra (
Z
)
på samme stedet, for å unngå splintring og fastklemming av
kjedesagen.
Felling av trær (se bilde I)
f
Bruk en hjelm for å beskytte deg mot grener som faller
ned.
f
Med kjedesagen må det kun felles trær med en stam-
mediameter som er mindre enn lengden på sverdet.
f
Arbeidsområdet må sikres. Pass på at ingen personer
eller dyr oppholder seg der treet kan falle (
n
).
f
Forsøk ikke å frigjøre et fastklemt sagkjede mens mo-
toren går. Bruk trekiler til frigjøring av et fastklemt
sagkjede.
Hvis to eller flere personer kutter og feller på samme tid, bør
avstanden mellom de fellende og kuttende personene være
på minst dobbel høyde av treet som felles. Ved felling av trær
må man passe på at ingen andre personer utsettes for fare, in-
gen ledninger treffes og ingen materielle skader oppstår. Hvis
et tre berører en strømledning, må elektrisitetsverket straks
informeres.
Ved saging i helninger bør brukeren av kjedesagen oppholde
seg ovenfor treet som skal felles, fordi treet antagelig kommer
til å rulle eller skli nedover etter fellingen.
Før fellingen må man planlegge og eventuelt frigjøre en røm-
ningsvei (
o
). Rømningsveien skal føre på skrå bakover bort
fra forventet fallelinje.
Før du begynner med fellingen må du ta hensyn til treets na-
turlige helning, posisjonen til store grener og vindretningen,
for å kunne vurdere treets falleretning.
Smuss, steiner, løs bark, spikre, klemmer og tråd må fjernes
fra treet.
Lage innsnitt:
Sag et innsnitt (
X – W
) med en dybde på 1/3
av trediameteren i rett vinkel til falleretningen. Utfør først det
nedre vannrette innsnittet. Slik unngås det at sagkjedet eller
føringsskinnen klemmes fast når du lager det andre innsnit-
tet.
Lage fellesnitt:
Sett fellesnittet (
Y
) minst 50 mm over det
vannrette innsnittet. Utfør fellesnittet parallelt til det vannret-
te innsnittet. Sag fellesnittet kun så langt inn at det blir ståen-
de en kant igjen (fellelist) som kan fungere som hengsel. Kan-
ten forhindrer at treet dreier seg og faller i gal retning. Ikke sag
gjennom kanten.
Når fellesnittet nærmer seg kanten skal treet begynne å falle.
– Hvis det viser seg at treet eventuelt ikke kommer til å falle i
ønsket retning eller bøyes bakover og klemmer fast sagkje-
det, må du avbryte fellesnittet og slå av kjedesagen. Til åp-
ning av snittet og omlegging av treet til ønsket fallelinje må
du bruke kiler (
Z
) av tre, kunststoff eller aluminium.
OBJ_BUCH-716-004.book Page 120 Tuesday, August 23, 2011 3:50 PM
Norsk |
121
Bosch Power Tools
1 609 929 V11 | (23.8.11)
– Hvis treet ikke begyner å falle når fellesnittet nærmer seg
kanten, må du fjerne kjedesagen fra snittet, slå den av og
sørge for at treet faller ved å kjøre inn en kil (
Z
) i det vann-
rette snittet.
Når treet begynner å falle, fjerner du kjedesagen fra snittet
(hvis du ikke allerede har gjort dette), slå den av og legger den
ned. Forlat fareområdet via planlagt fluktstrekning. Pass på
grener som faller ned og at du ikke snubler.
Grenskjæring (se bilde K)
Dette vil si fjerning av grener på et felt tre. Ved grenskjæring
må du la grener som peker nedover og som støtter treet først
bli stående. Kapp mindre grener med et snitt som vist på bil-
det. Grener som står under spenning skal sages ovenfra, for å
unngå at sagkjedet klemmes fast.
Kapping av trestammen (se bildene L – O)
Dette vil si oppdeling av det felte treet i avsnitt. Pass på å stå
stødig og at kroppsvekten din er jevnt fordelt på begge føtte-
ne. Hvis det er mulig, skal stammen støttes av grener, bjelker
eller kiler. Følg de enkle anvisningene for lett saging.
Hvis hele lengden på trestammen ligger jevnt på, sager du
ovenfra.
Hvis trestammen ligger på en ende, må først 1/3 av stam-
mediameteren sages fra undersiden, og deretter resten oven-
fra på samme høyde som undersnittet.
Hvis trestammen ligger på en ende, må først 1/3 av stam-
mediameteren sages fra oversiden, og deretter 2/3 fra under-
siden på samme høyde som oversnittet.
Ved saging i en skråning må du alltid stå høyere enn trestam-
men. For å beholde kontrollen i løpet av «gjennomsagingen»
reduserer du presstrykket mot slutten uten å løsne det gode
taket på håndtakene til kjedesagen. Pass på at sagkjedet ikke
berører bakken. Etter skjæringen må du vente til sagkjedet
står stille før man tar bort kjedesagen. Slå alltid av motoren på
kjedesagen før du skifter fra tre til tre.
Feilsøking
Den følgende tabellen viser feilsymptomene, den mulige årsaken og korrekt feilutbedring, hvis el-verktøyet en gang ikke skulle
fungerer feilfritt. Hvis du ikke kan lokalisere og fjerne problemet med denne tabellen, må du henvende deg til et serviceverksted.
f
OBS! Før feilsøkingen utføres, må du slå av el-verktøyet og trekke støpselet ut av stikkontakten.
Symptomer
Mulig årsak
Utbedring
Kjedesagen går ikke
Tilbakeslagsbremsen er utløst
Trekk den fremre håndbeskyttelsen
5
tilbake til po-
sisjon
n
, slik at det røde punktet
26
tildekkes
Støpselet er ikke satt i
Sett støpselet i
Defekt stikkontakt
Bruk en annen stikkkontakt
Sikringen er utløst
Skift ut sikringen
Skjøteledningen er skadet
Forsøk uten skjøteledning
Kjedesagen går intermitte-
rende
Strømledningen er defekt
Sjekk strømledningen, la den eventuelt skiftes ut
Ekstern eller intern løs kontakt
Henvend deg til en autorisert Bosch kundeservice
På-/av-bryter
3
defekt
Henvend deg til en autorisert Bosch kundeservice
Tørt sagkjede
Ingen olje i oljetanken
Fyll på olje
Ventilasjonen i oljetankdekselet
4
er tettet Rengjør oljetankdekselet
4
Oljeutløpskanalen er tettet
Rengjør oljeutløpskanalen
Sagkjedet bremses ikke
Tilbakeslagsbremsen/utløpsbremsen er
defekt
Henvend deg til en autorisert Bosch kundeservice
Sagkjedet/føringsskinnen er
varm
Ingen olje i oljetanken
Fyll på olje
Ventilasjonen i oljetankdekselet
4
er tettet Rengjør oljetankdekselet
4
Oljeutløpskanalen er tettet
Rengjør oljeutløpskanalen
For høy kjedespenning
Innstill kjedespenningen
Sagkjedet er sløvt
Slip eller skift ut sagkjedet
Kjedesagen rykker, vibrerer
eller sager ikke riktig
For lav kjedespenning
Innstill kjedespenningen
Sagkjedet er sløvt
Slip eller skift ut sagkjedet
Slitt sagkjede
Skift ut sagkjedet
Sagtennene peker i gal retning
Monter sagkjedet riktig
OBJ_BUCH-716-004.book Page 121 Tuesday, August 23, 2011 3:50 PM
122
| Norsk
1 609 929 V11 | (23.8.11)
Bosch Power Tools
Service og vedlikehold
Vedlikehold og rengjøring
f
OBS! Før vedlikeholds- eller rengjøringsarbeider utfø-
res, må du slå av el-verktøyet og trekke støpselet ut av
stikkontakten. Det samme gjelder hvis strømledningen
er skadet, kuttet eller oppviklet.
f
Hold elektroverktøyet og ventilasjonsspaltene alltid
rene, for å kunne arbeide bra og sikkert.
Merk:
Utfør følgende vedlikeholdsarbeid med jevne mellom-
rom, slik at du oppnår en pålitelig og lang bruk av maskinen.
Sjekk kjedesagen med jevne mellomrom mht. synlige feil,
som løsnet, uthengt eller skadet sagkjede, løst feste og slitte
eller skadede komponenter.
Ved demontering av sagkjedet må du passe på at dette først
slakkes med kjedestrammeringen
13
. Demontering uten slak-
king på forhånd, kan føre til skader på kjedesagen.
Sjekk at deksler og beskyttelsesinnretninger ikke er skadet og
er plassert riktig. Utfør eventuelle nødvendige vedlikeholds-
eller reparasjonsarbeider før bruk.
Hvis kjedesagen til tross for omhyggelige produksjons- og
kontrollmetoder en gang skulle svikte, må reparasjonen utfø-
res av et autorisert serviceverksted for Bosch-elektroverktøy.
Merk:
Tøm absolutt oljetanken før kjedesagen sendes. Ta da
silen ut av tanken, tøm den og sett silen inn igjen.
Ved alle forespørsler og reservedelsbestillinger må du oppgi
det 10-sifrede produktnummeret som er angitt på kjedesa-
gens typeskilt.
Utskifting/snuing av sagkjede og sverd (se bilde A)
Sjekk sagkjedet og sverdet som angitt i avsnitt «Stramming av
sagkjedet».
Føringsnoten på sverdet slites etter hvert. Drei sverdet 180°
ved utskifting av sagkjedet, for å sammenligne slitasjen. Kje-
destrammeknasten
22
må ommonteres på sverdet.
Sjekk kjedehjulet
18
. Hvis det skulle være slitt eller skadet på
grunn av høy belastning, må det skiftes ut av et serviceverk-
sted.
Sliping av sagkjedet
Sagkjedet kan slipes profesjonelt hos ethvert autorisert servi-
ceverktsted for Bosch-elektroverktøy. Med Bosch kjedeslipe-
innretningen eller Dremel-Multi med slipeinnsatsen 1453 kan
kjedet også slipes på egen hånd. Følg vedlagt slipeinstruks.
Kontroll av olje-automatikken
Funksjonen til den automatiske kjedesmøringen kan kontrol-
leres ved å slå på sagen og holde spissen i retning av en kar-
tong eller et papir på bakken. Berør ikke bakken med kjedet
og overhold en sikkerhetsavstand på 20 cm. Hvis det da vises
et stadig større oljespor, arbeider olje-automatikken feilfritt.
Hvis det ikke vises et oljespor til tross for full oljetank, leser du
avsnittet «Feilsøking» eller tar kontakt med Bosch-kundeser-
vice.
Etter arbeid/oppbevaring
Det formede kunststoffhuset til kjedesagen må rengjøres
grundig med en myk børste og en ren klut. Ikke bruk vann, lø-
semidler og polermidler. Fjern all smuss, rengjør særskilt ven-
tilasjonssprekkene på motoren.
Etter en brukstid på 1 – 3 timer fjerner du dekselet
15
, sver-
det
11
og sagkjedet
10
og rengjør disse med en børste.
Fjern alle rester fra området rundt dekselet
15
, kjedehjulet
18
og sverdfestet med en børste. Rengjør oljedysen
19
med
en ren klut.
Ved tungtgående kjedestrammemekanisme i dekselet
15
må
dekselet
27
fjernes, spennhåndtaket
14
og kjedestrammerin-
gen
13
dreies mot hverandre, slik at avleiringer inne i meka-
nikken løses og kan falle ut nedover. Bank dekselet
15
litt ut.
Hvis mekanikken kleber sterkt, må du bruke en myk børste el-
ler trykkluft til rengjøringen, men aldri noen som helst verk-
tøy. (se bilde J)
Hvis kjedesagen skal lagres i lengre tid må sagkjedet
10
og
sverdet
11
rengjøres.
Kjedesagen må oppbevares på et sikkert sted og utilgjengelig
for barn.
Pass på at du alltid plasserer kjedesagen vannrett med olje-
dekselet
4
oppover.
Ved oppbevaring i salgsemballasjen må oljetanken tømmes
helt.
Tilbehør
Sagkjede
for sverd 350 mm . . . . . . . . . . . . . . . . . . . . . . F 016 800 239
for sverd 400 mm . . . . . . . . . . . . . . . . . . . . . . F 016 800 240
Sverd med sagkjede
350 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F 016 800 241
400 mm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F 016 800 242
Ytterligere tilbehør
Kjedeslipe-/rengjøringssett . . . . . . . . . . . . . . F 016 800 263
Sagkjedeheftolje, 1 liter . . . . . . . . . . . . . . . . . 2 607 000 181
Sagkjedeheftolje, 5 liter . . . . . . . . . . . . . . . . . F 016 800 111
Vernehansker . . . . . . . . . . . . . . . . . . . . . . . . . 2 607 000 134
Vernebriller . . . . . . . . . . . . . . . . . . . . . . . . . . . F 016 800 178
Hørselvern SNR 19 . . . . . . . . . . . . . . . . . . . . . 2 607 990 042
Hørselvern SNR 24 . . . . . . . . . . . . . . . . . . . . . 2 607 990 043
Transportbeskyttelse . . . . . . . . . . . . . . . . . . . 1 605 510 329
Kundeservice og kunderådgivning
Kundeservice hjelper deg ved spørsmål om reparasjon og
vedlikehold av produktet ditt og reservedelene. Deltegninger
og informasjoner om reservedeler finner du også under:
www.bosch-pt.com
Bosch-kundeservice er gjerne til hjelp ved spørsmål om kjøp,
bruk og innstilling av produkter og tilbehør.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: (+47) 64 87 89 50
Faks: (+47) 64 87 89 55
OBJ_BUCH-716-004.book Page 122 Tuesday, August 23, 2011 3:50 PM
