OBJ_BUCH-815-002.book Page 105 Tuesday, March 13, 2012 2:43 PM
Slovensko | 105
f Držalo 8 se ne sme nahajati v bližini magnetnih nosilcev
Slovensko
podatkov in naprav, ki so občutljive na delovanje
magneta. Zaradi magnetnih vplivov 12 lahko pride do ne-
Varnostna navodila
popravljivih izgub podatkov.
Točkovni laser
Opis in zmogljivost izdelka
Da bi z merilnim orodjem delali brez
nevarnosti in varno, morate prebrati in
Prosimo odprite zloženo stran, kjer je prikazano merilno orodje
upoštevati vsa navodila. Opozorilne tablice
in pustite to stran med branjem navodila za uporabo odprto.
nikoli ne smejo biti nerazpoznavne. TA
Uporaba v skladu z namenom
NAVODILA DOBRO SHRANITE.
f Bodite previdni – v primeru izvajanja opravil ali
Merilno orodje je namenjeno za določanje in preverjanje
nastavitev, ki niso opisana v teh navodilih, lahko pride
vodoravnih in navpičnih linij ter pozicijskih točk.
do nevarnega izpostavljanja laserskemu sevanju.
Komponente na sliki
f Merilno orodje se dobavi z opozorilno tablo v angleščini
Oštevilčenje naslikanih komponent se nanaša na prikaz
(na prikazu merilnega orodja na grafični strani
merilnega orodja na strani z grafiko.
označeno s številko 5).
1 Izstopna odprtina laserskega žarka
2 Aretiranje pokrova predalčka za baterije
3 Pokrov predalčka za baterije
4 Vklopno/izklopno stikalo
5 Opozorilna ploščica laserja
IEC 60825-1:2007-03
6 Prijemalo za stativ 1/4"
<
1 mW, 635 nm
7 Serijska številka
8 Držalo
f Pred prvim zagonom prelepite angleški tekst
9 Fiksirni fijak držala
opozorilne table s priloženo nalepko v svojem jeziku.
10 Vijačne luknje držala
f Laserskega žarka ne usmerjajte na osebe ali živali in
11 Vodilo pasu
sami ne glejte v laserski žarek. Merilno orodje ustvarja
12 Magneti
lasersko žarčenje laserskega razreda 2 v skladu z
13 Prijemalo stativa 1/4" na držalu
IEC 60825-1. Z njim bi lahko zaslepili druge osebe.
14 Prijemalo stativa 5/8" na držalu
f Očal za vidnost laserskega žarka ne uporabljajte
15 Merilna plošča s podnožjem*
namesto zaščitnih očal. Očala za vidnost laserskega žarka
so namenjena boljšemu razpoznavanju laserskega žarka,
16 Zaščitna torba
vendar oči ne varujejo pred laserskim sevanjem.
17 Očala za vidnost laserskega žarka*
f Očal za vidnost laserskega žarka ne uporabljajte
18 Stativ*
namesto sončnih očal oziroma med vožnjo v cestnem
* Prikazan ali opisan pribor ne spada v standardni obseg dobave.
prometu. Očala za vidnost laserskega žarka ne
zagotavljajo popolne UV-zaščite in zmanjšujejo
Tehnični podatki
sposobnost zaznavanja barv.
Točkovni laser GPL 5
f Merilno orodje lahko popravlja samo kvalificirano
Številka artikla
3 601 K66 2..
strokovno osebje z origialnimi nadomestnimi deli. Na ta
način bo ohranjena varnost merilnega orodja.
Delovno območje
30 m
f Otrokom ne dovolite, da bi brez nadzora uporabljali
Točnost niveliranja
±0,3 mm/m
lasersko merilno orodje, saj bi lahko nenamerno zaslepili
Samonivelirno območje tipično
druge osebe.
vzdolž
f Z merilnim orodjem ne smete delati v okolju, kjer je
– podolžne osi
± 5°
nevarnost eksplozije in kjer se nahajajo gorljive
– prečne osi
± 3°
tekočine, plini ali prah. Merilno orodje lahko povzroči
Čas niveliranja tipično
<4s
iskrenje, ki lahko vname prah ali hlape.
Delovna temperatura
–10 °C...+40 °C
Držalo
Temperatura skladiščenja
–20 °C...+70 °C
Poskrbite za to, da se držalo 8 ne bo
Relativna zračna vlaga maks.
90 %
nahajalo v bližini srčnih spod-
Laserski razred
2
bujevalnikov. Magneti 12 ustvarijo polje,
Jasno identifikacijo Vašega merilnega orodja omogoča serijska številka
ki lahko vpljiva da delovanje srčnih
7 na tipski ploščici.
spodbujevalnikov.
Bosch Power Tools 1 609 929 S07 | (13.3.12)
OBJ_BUCH-815-002.book Page 106 Tuesday, March 13, 2012 2:43 PM
106 | Slovensko
Točkovni laser GPL 5
Vklop/izklop
Tip laserja
635 nm, <1 mW
Za vklop merilnega orodja potisnite vklopno/izklopno stikalo
4 navzgor, tako da se na stikalu prikaže „I“. Takoj po vklopu iz
Prijemalo za stativ
1/4"
merilnega orodja izstopi po en laserski žarek iz izstopnih
Bateriji
3x1,5VLR06(AA)
odprtin 1.
Trajanje obratovanja pribl.
24 h
f Laserskega žarka ne usmerjajte na osebe ali živali in ne
Teža po EPTA-Procedure 01/2003
0,25 kg
glejte vanj, tudi ne iz večje razdalje.
Mere (dolžina x širina x višina)
104 x 40 x 80 mm
Za izklop merilnega orodja potisnite vklopno/izklopno stikalo
Vrsta zaščite
IP 5X
4 navzdol, tako da se na stikalu pojavi „0“. Pri izklopu se
nihajna enota zablokira.
Jasno identifikacijo Vašega merilnega orodja omogoča serijska številka
7 na tipski ploščici.
Nastavitev odklopne avtomatike
Standardno se merilno orodje 20 min po vklopu avtomatsko
izklopi.
Montaža
To odklopno avtomatiko lahko iz 20 min prestavite na 8 h. V ta
Vstavljanje/zamenjava baterij
namen morate merilno orodje vklopiti, ga takoj spet izklopiti in
Pri uporabi merilnega orodja priporočamo uporabo alkalnih
ga v obdobju 4 s ponovno vklopiti. V potrditev spremembe utri-
manganskih baterij.
pajo vsi laserski žarki po drugem vklopu za 2 s v hitrem ritmu.
Če želite odpreti pokrov predalčka za baterije 3, zasukajte
f Vklopljenega merilnega orodja nikoli ne puščajte brez
aretiranje 2 v smeri urnega kazalca v položaj in snemite
nadzorstva in ga po uporabi izklopite. Laserski žarek
pokrovček za baterije. Vstavite dobavljene baterije. Pri tem
lahko zaslepi druge osebe.
pazite na pravilnost polov, kot je prikazano na notranji strani
Pri naslednjem vklopu merilnega orodja je odklopna
predalčka za baterije.
avtomatika ponovno nastavljena na 20 min.
Nastavite pokrov predalčka za baterije spodaj na ohišje in ga
Delo z avtomatiko niveliranja
na zgornji strani pritisnite. Za zaskočitev pokrova predalčka
Postavite merilno orodje na vodoravno, trdno podlago in ga
za baterije zasukajte aretiranje 2 v nasprotni smeri urnega
pritrdite na držalo 8 ali stativ 18.
kazalca v položaj .
Po vklopu nivelirna avtomatika avtomatsko izravna neravnine
Če med obratovanjem utripajo laserski žarki v počasnem
znotraj samonivelirnega območja ± 5° (podolžno) oz. ± 3°
taktu, so baterije prešibke. Merilno orodje lahko po pričetku
(prečno). Niveliranje je končano takoj, ko se laserske točke ne
utripanja deluje še pribl. 8 ur.
premikajo več.
Vedno zamenjajte obe bateriji hkrati. Uporabite samo bateriji
Če avtomatsko niveliranje ni možno, npr. če stojna ploskev
istega proizvajalca in enake kapacitete.
merilnega orodja odstopa več kot 5° oz. 3
° od vodoravnice,
f Če merilnega orodja dalj časa ne boste uporabljali,
utripajo laserski žarki v hitrem taktu. V tem primeru postavite
odstranite iz njega bateriji. Med dolgim skladiščenjem
merilno orodje vodoravno in počakajte, da se izvede
lahko bateriji zarjavita in se samodejno izpraznita.
samoniveliranje. Kakor hitro se merilno orodje spet nahaja
znotraj samonivelirnega območja ± 5° oz. ± 3°, laserski žarki
Delovanje
ponovno trajno svetijo.
Pri pretresih ali spremembah položaja med obratovanjem se
Zagon
merilno orodje avtomatsko ponovno nivelira. Po niveliranju
f Zavarujte merilno orodje pred vlago in direktnim
preverite pozicijo laserskih žarkov glede na referenčne točke,
sončnim sevanjem.
da bi se tako izognili napakam zaradi premaknitve merilnega
orodja.
f Ne izpostavljajte merilnega orodja ekstremnim
temperaturam ali ekstremnemu nihanju temperature.
Točnost niveliranja
Poskrbite za to, da npr. ne bo ležalo dalj časa v avtomobilu.
Če je merilno orodje bilo izpostavljeno večjim temperatur-
Vplivi na točnost
nim nihanjem, najprej pustite, da se temperatura pred
Na točnost niveliranja najbolj vpliva temperatura okolice.
uporabo uravna. Pri ekstremnih temperaturah ali
Posebno temperaturne razlike, ki se širijo od tal navzgor,
temperaturnih nihanjih se lahko poškoduje natančnost
lahko preusmerijo laserski žarek.
delovanja merilnega orodja.
Slojevitost temperature je v bližini tal največja, zato po
f Izogibajte se močnim udarcem ali padcem merilnega
možnosti montirajte merilno orodje na stativ, ki ga lahko
orodja na tla. Po močnejših mehanskih vplivih na merilno
kupite v trgovini in ga postavite v sredino delovne ploskve.
orodje odzunaj je treba pred nadaljevanjem dela vedno
Poleg zunanjih vplivov lahko na odklone pri meritvah delujejo
preizkusiti točnost naprave (glejte „Točnost niveliranja“).
tudi vplivi, ki so specifični za napravo (na primer padci ali
f Med transportom izklopite merilno orodje. Ob izklopu
siloviti udarci). Pred vsakim začetkim dela zato preverite
se nihajna enota zablokira, saj bi se sicer pri močnem
točnost merilnega orodja.
premikanju poškodovala.
1 609 929 S07 | (13.3.12) Bosch Power Tools
OBJ_BUCH-815-002.book Page 107 Tuesday, March 13, 2012 2:43 PM
Slovensko | 107
Če se zgodi, da merilno orodje pri preverjanju prekorači maksi-

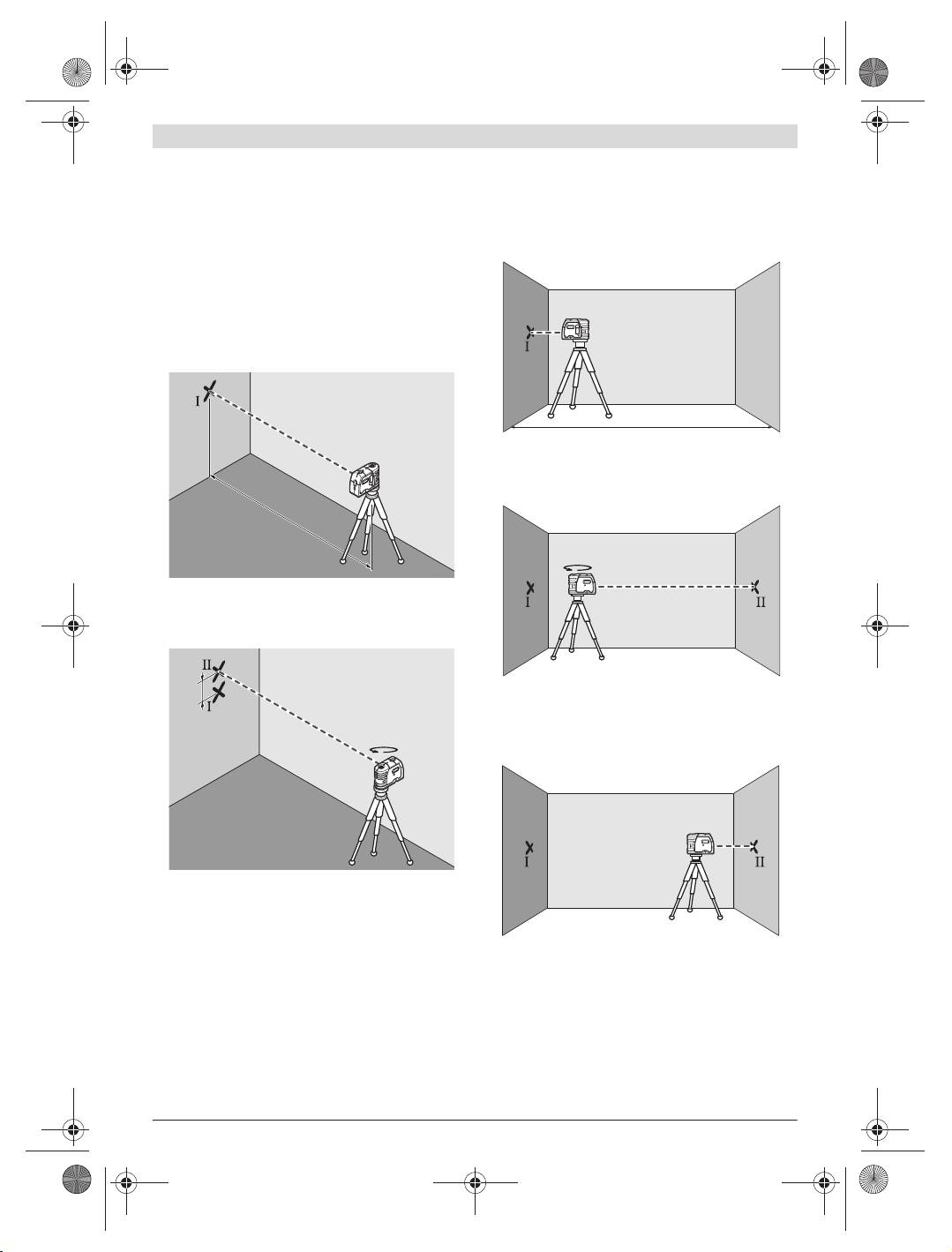

Preverjanje vodoravne nivelirne natančnosti podolžne osi
malno odstopanje, ga mora popraviti servis podjetja Bosch.
Za preverjanje potrebujete prosto merilno razdaljo 20 m na
Če leži nivelirna natančnost vodoravnih laserskih žarkov
trdni podlogi med dvema stenama A in B.
prečne in podolžne osi znotraj maksimalno dovoljenega
– Montirajte merilno orodje blizu stene A na držalo oz. stativ
odstopanja, je s tem preverjena tudi nivelirna natančnost
ali ga postavite na trdno, ravno podlogo. Vklopite merilno
pozicijskih žarkov (navpična os).
orodje.
Preverjanje vodoravne nivelirne natančnosti prečne osi
Za preverjanje potrebujete prosto merilno razdaljo 20 m na
A
B
trdni podlogi pred steno.
– Montirajte merilno orodje na razdalji 20 m od stene na
držalo oz. stativ ali ga postavite na trdno, ravno podlogo.
Vklopite merilno orodje.
20 m
– Usmerite vodoravni laserski žarek, ki poteka paralelno k
podolžni osi merilnega orodja, na bližnjo steno A. Pustite,
da se merilno orodje nivelira. Označite sredino laserske
točke na steni (točka I).
20 m
A
B
180˚
– Naravnajte eno od obeh stranskih laserskih žarkov, ki
potekajo vzdolž prečne osi merilnega orodja, na steno.
Pustite, da se merilno orodje nivelira. Označite sredino
laserske točke na steni (točka I).
– Obrnite merilno orodje za 180°, počakajte, da se nivelira
d
in na nasprotni steni B (točka II) označite sredino laserske
pike.
180˚
– Namestite merilno orodje – ne da bi ga obračali
– v bližino
stene B, ga vklopite in počakajte, da se nivelira.
A
B
– Zasukajte merilno orodje za pribl. 180°, ne da bi pri tem
spremenili višino. Pustite, da se nivelira in označite
sredino točke drugega stranskega laserskega žarka na
steni (točka II). Pri tem pazite na to, da točka II leži kolikor
je možno navpično nad oz. pod točko I.
– Merilno orodje višinsko poravnajte (s pomočjo stativa ali
– Razlika d obeh označenih točk I in II na steni pomeni
pa s podlaganjem) tako, da bo sredina pike laserskega
dejansko višinsko odstopanje merilnega orodja vzdolž
žarka točno zadela predhodno označeno točko II na
prečne osi.
steni B.
Na merilni razdalji 2 x 20 m = 40 m znaša maksimalno
dovoljeno odstopanje:
40 m x ± 0,3 mm/m = ± 12 mm.
Razlika d med točkama I in II sme posledično znašati največ
12 mm.
Bosch Power Tools 1 609 929 S07 | (13.3.12)
OBJ_BUCH-815-002.book Page 108 Tuesday, March 13, 2012 2:43 PM
108 | Slovensko
merilnega orodja na višino, ki se bo prenesla, tako ni več
potrebna.
A
180˚
B
Merilna plošča 15 ima odbojni premaz, ki pri večjih razdaljah
oziroma pri močni sončni svetlobi izboljša vidnost laserskega
žarka. Ojačanje svetlobe je vidno le takrat, če na merilno
d
ploščo gledate vzporedno z laserskim žarkom.
Očala za vidnost laserskega žarka (pribor)
Očala za vidnost laserskega žarka filtrirajo svetlobo okolice. S
tem postane rdeča svetloba laserskega žarka svetlejša za oko.
f Očal za vidnost laserskega žarka ne uporabljajte
– Zasukajte merilno orodje za 180°, ne da bi pri tem
namesto zaščitnih očal. Očala za vidnost laserskega žarka
spremenili višino. Pustite, da se nivelira in označite
so namenjena boljšemu razpoznavanju laserskega žarka,
sredino točke laserskega žarka na steni A (točka III). Pri
vendar oči ne varujejo pred laserskim sevanjem.
tem pazite na to, da točka III leži kolikor je možno
f Očal za vidnost laserskega žarka ne uporabljajte
navpično nad oz. pod točko I.
namesto sončnih očal oziroma med vožnjo v cestnem
– Razlika d obeh označenih točk I in III na steni A pomeni
prometu. Očala za vidnost laserskega žarka ne
dejansko višinsko odstopanje merilnega orodja vzdolž
zagotavljajo popolne UV-zaščite in zmanjšujejo
podolžne osi.
sposobnost zaznavanja barv.
Na merilni razdalji 2 x 20 m = 40 m znaša maksimalno
dovoljeno odstopanje:
Vzdrževanje in servisiranje
40 m x ± 0,3 mm/m = ± 12 mm.
Razlika d med točkama I in III sme posledično znašati največ
Vzdrževanje in čiščenje
12 mm.
Merilno orodje lahko hranite in transportirate samo v priloženi
zaščitni torbi.
Navodila za delo
Merilno orodje naj bo vedno čisto.
f Za označevanje uporabite vedno samo sredino laserske
pike. Velikost laserske pike se z oddaljenostjo spreminja.
Merilnega orodja nikoli ne potapljajte v vodo ali v druge
tekočine.
Pritrditev z držalom
Umazanijo obrišite z vlažno, mehko krpo. Uporaba čistil in
Za pritrditev merilnega orodja na držalo 8 zavrtite pritrdilni
topil ni dovoljena.
vijak 9 držala v 1/4"-prijemalo stativa 6 na merilno orodje. Za
Še posebno redno čistite površine ob izstopni odprtini laserja
zasuk merilnega orodja na držalo morate narahlo zrahljati
in pazite, da krpa ne bo puščala vlaken.
vijak 9.
– Zavrtite merilno orodje na držalu 8 v smeri na stran ali
Če merilna naprava kljub skrbnim postopkom proizvodnje in
nazaj, tako postane vidna spodnja pravokotnica.
preizkusov ne deluje, morate poskrbeti za to, da se popravilo
– Zasukajte merilno orodje na držalu 8 in tako z vodoravnim
izvede s strani pooblaščenega servisa za električna orodja
laserskim žarkom prenesite višine.
Bosch. Merilnega orodja sami ne smete odpirati.
S pomočjo držala 8 imate naslednje možnosti pritrditve
V primeru kakršnihkoli vprašanj in pri naročanju nadomestnih
merilnega orodja:
delov obvezno navedite 10-mestno številko artikla, ki se
– Montirajte držalo 8 s 1/4"-prijemalom 13 na stativ 18 ali
nahaja na tipski ploščici merilnega orodja.
običajni fotostativ. Pri pritrditvi na običajni gradbeni stativ
Merilno orodje pošljite na popravilo v zaščitni torbi 16.
uporabite 5/8"-prijemalo za stativ 14.
Servis in svetovanje
– Na jeklene dele lahko držalo 8 pritrdite z magneti 12.
– Na konstrukcijske ali lesene stene lahko privijte držalo 8 z
Servis vam bo dal odgovore na vaša vprašanja glede popravila
vijaki. V ta namen vtaknite vijake z dolžino najmanj 60 mm
in vzdrževanja izdelka ter nadomestnih delov. Prikaze
skozi vijačne luknje 10 držala.
razstavljenega stanja in informacije glede nadomestnih delov
– Na cevi ali podobne dele lahko pritrdite držalo 8 z
se nahajajo tudi na internetnem naslovu:
običajnim pasom, ki ga potegnete skozi vodilo pasu 11.
www.bosch-pt.com
Skupina svetovalcev podjetja Bosch vam bo z veseljem na
Delo s stativom (pribor)
voljo pri vprašanjih glede nakupa, uporabe in nastavitve
Stativ 18 vam zagotavlja stabilno, višinsko nastavljivo merilno
izdelka in pribora.
podlogo. Postavite merilno orodje s prijemalom za stativ 6 na
1/4"-navoj in ga privijte z nastavitvenim vijakom stativa.
Slovensko
Top Service d.o.o.
Delo z merilno ploščo (pribor)
Celovška 172
S pomočjo merilne plošče 15 lahko lasersko oznako
1000 Ljubljana
prenesete na tla oz. višino laserja na steno.
Tel.: +386 (01) 5194 225
Z ničelnim poljem in skalo lahko merite premik od želene
Tel.: +386 (01) 5194 205
višine in ga vnesete na neko drugo mesto. Točna nastavitev
Fax: +386 (01) 5193 407
1 609 929 S07 | (13.3.12) Bosch Power Tools
