Hrvatski
|
301
Bosch Power Tools
1 609 929 P97 | (20.2.08)
f
Ako pilu koja se je zaglavila u izratku želite
ponovno pokrenuti, centrirajte list pile u
rasporu piljenja i provjerite da zubi pile nisu
zahvatili u izradak.
Ako bi se list pile
ukliještio, on bi se mogao izvući iz izratka ili
uzrokovati povratni udar, kada se pila
ponovno pokrene.
f
Velike ploče poduprite, kako bi se izbjegla
opasnost od povratnog udara zbog
uklještenja lista pile.
Velike ploče se mogu
saviti pod djelovanjem vlastite težine. Ploče
se moraju osloniti na obje strane, kako blizu
raspora piljenja, tako i na rubu.
f
Ne koristite tupe ili oštećene listove pile.
Listovi pile s tupim ili pogrešno usmjerenim
zubima, zbog suviše uskog raspora piljenja
uzrokuju povećano trenje, uklještenje lista
pile i povratni udar.
f
Prije piljenja fiksirajte podešavanja dubine
rezanja i kuta rezanja.
Ako bi se tijekom
piljenja promijenila podešavanja, list pile bi
se mogao ukliještiti i dovesti do povratnog
udara.
f
Budite posebno oprezni ako izvodite
„
prorezivanje
“
u postojeće zidove ili u neka
druga skrivena područja.
List pile koji
zarezuje mogao bi se kod piljenja u skrivene
objekte blokirati i uzrokovati povratni udar.
f
Prije svake uporabe provjerite da li donji
štitnik besprijekorno zatvara. Ne koristite
pilu ako donji štitnik nije slobodno pomičan
i ako se odmah ne zatvara. Nikada ne
ukliještite niti učvrstite donji štitnik u
otvorenom položaju.
Ako bi pila nehotično
pala na pod, donji štitnik bi se mogao
savinuti. Otvorite štitnik poteznom polugom
u natrag i provjerite da je slobodno pomičan
i da kod svih kutova i dubina rezanja ne
dodiruje list pile niti ostale dijelove.
f
Provjerite djelovanje opruge za donji
štitnik. Ako štitnik i opruga ne djeluju
besprijekorno, uređaj treba popraviti prije
uporabe.
Oštećeni dijelovi, ljepljive naslage
ili nakupine strugotine mogli bi dovesti do
usporenog kretanja donjeg štitnika.
f
Rukom otvorite donji štitnik samo kod
posebnih rezova, kao što je
„
zarezivanje i
kutno rezanje
“
. Otvorite donji štitnik
polugom za povlačenje prema natrag i
oslobodite ga čim list pile zareže u izradak.
Kod svih ostalih radova piljenja, donji štitnik
mora automatski raditi.
f
Pilu ne odlažite na radni stol ili pod, ako
donji štitnik ne pokriva list pile.
Nezaštićeni
list pile koji se zaustavlja pod inercijom,
mogao bi pilu pomaknuti suprotno smjeru
rezanja i zarezati sve što mu se nađe na putu.
Kod toga pazite na vrijeme zaustavljanja lista
pile pod djelovanjem inercije.
f
Ne radite sa pilom iznad glave.
U tom
položaju nećete imati dovoljnu kontrolu nad
električnim alatom.
f
Ne zahvaćajte rukama u izbacivač
strugotine.
Mogli bi se ozlijediti na
rotirajućim dijelovima.
f
Primijenite prikladan uređaj za traženje
kako bi se pronašli skriveni opskrbni vodovi
ili zatražite pomoć lokalnog distributera.
Kontakt s električnim vodovima može dovesti
do požara i električnog udara. Oštećenje
plinske cijevi može dovesti do eksplozije.
Probijanje vodovodne cijevi uzrokuje
materijalne štete.
f
Ne radite sa uređajem kao stacionarnim
strojem.
On nije predviđen za stacionarni
rad.
f
Ne koristite listove pile od nehrđajućeg
čelika.
Takvi listovi pile bi mogli puknuti.
f
Ne pilite željezne metale.
Užarena
strugotina mogla bi zapaliti usisavač prašine.
f
Električni alat kod rada držite čvrsto s obje
ruke i zauzmite siguran i stabilan položaj
tijela.
Električni alat će se sigurno voditi s
dvije ruke.
f
Osigurajte izradak.
Izradak stegnut pomoću
stezne naprave ili škripca sigurnije će se
držati nego s vašom rukom.
f
Prije njegovog odlaganja pričekajte da se
električni alat zaustavi do stanja mirovanja.
Električni alat se može zaglaviti, što može
dovesti gubitka kontrole nad električnim
alatom.
OBJ_BUCH-304-004.book Page 301 Wednesday, February 20, 2008 10:08 AM
302
|
Hrvatski
1 609 929 P97 | (20.2.08)
Bosch Power Tools
f
Izbjegavajte nehotično uključivanje. Prije
stavljanja aku-baterije provjerite da li se
prekidač za uključivanje/isključivanje nalazi
u isključenom položaju.
Nošenje električnog
alata sa prstom na prekidaču za uključi-
vanje/isključivanje ili stavljanje aku-baterije u
uključeni električni alat može dovesti do
nezgoda.
f
Ne otvarajte aku-bateriju.
Postoji opasnost
od kratkog spoja.
Aku-bateriju zaštitite od topline, npr.
i od stalnog sunčevog zračenja i vatre.
Postoji opasnost od eksplozije.
f
Kod oštećenja i nestručne uporabe aku-ba-
terije mogu se pojaviti pare. Dovedite svježi
zrak i u slučaju poteškoća zatražite pomoć
liječnika.
Pare mogu nadražiti dišne putove.
f
U slučaju neispravne aku-baterije, tekućina
iz nje može isteći i zamočiti susjedne pred-
mete. Provjerite dotične dijelove.
U slučaju
potrebe očistite ih ili zamijenite.
f
Aku-bateriju koristite samo u spoju sa
vašim Bosch električnim alatom.
Samo tako
će se aku-baterija zaštititi od opasnog
preopterećenja.
Opis djelovanja
Treba pročitati sve napomene o si-
gurnosti i upute.
Ako se ne bi
poštivale napomene o sigurnosti i
upute to bi moglo uzrokovati strujni
udar, požar i/ili teške ozljede.
Molimo otvorite preklopnu stranicu sa prikazom
uređaja i držite ovu stranicu otvorenom dok
čitate upute za uporabu.
Uporaba za određenu namjenu
Električni alat je uz uvjet čvrstog nalijeganja
predviđen za uzdužno i poprečno rezanje drva
sa ravnim i kosim rezovima. Sa odgovarajućim
listovima pile mogu se rezati i tankostijeni
neželjezni metali, npr. profili.
Obrada željeznih metala nije dopuštena.
Prikazani dijelovi uređaja
Numeriranje prikazanih dijelova odnosi se na
prikaz električnog alata na stranici sa slikama.
1
Kuka za vješanje
2
Zapor uključivanja za prekidač za
uključivanje/isključivanje
3
Prekidač za uključivanje/isključivanje
4
Meka površina zahvata
5
Tipka za deblokadu aku-baterije
6
Aku-baterija*
7
Štitnik
8
Ručica za namještanje njišućeg štitnika
9
Temeljna ploča
10
Njišući štitnik
11
Graničnik paralelnosti
12
Oznaka rezanja pod 0
°
13
Oznaka rezanja pod 45
°
14
Leptirasti vijak za graničnik paralelnosti
15
Leptirasti vijak za prethodno biranje kuta
kosog rezanja
16
Skala kuta kosog rezanja
17
Tipka za utvrđivanje vretena
18
Dodatna ručka
19
Inbus ključ
20
Vreteno pile
21
Prihvatna prirubnica
22
List kružne pile*
23
Stezna prirubnica
24
Stezni vijak sa podložnom pločicom
25
Oznake na štitniku
26
Tipka za pokazivanje stanja napunjenosti
aku-baterije
27
Pokazivač stanja napunjenosti aku-baterije
28
Pokazivač kontrole temperature
29
Skala za namještanje dubine rezanja
30
Stezna poluga za prethodno biranje dubine
rezanja
31
Par vijčanih stega*
32
Vijak za pričvršćenje adaptera usisavanja
33
Usisni adapter
34
Usisno crijevo*
*Prikazan ili opisan pribor ne pripada standardnom
opsegu isporuke.
OBJ_BUCH-304-004.book Page 302 Wednesday, February 20, 2008 10:08 AM
Hrvatski
|
303
Bosch Power Tools
1 609 929 P97 | (20.2.08)
Tehnički podaci
Informacije o buci i vibracijama
Izmjerene vrijednosti određene su prema
EN 60745.
Prag buke uređaja vrednovan s A iznosi obično:
prag zvučnog tlaka 98 dB(A); prag učinka buke
109 dB(A). Nesigurnost K=1,5 dB.
Nosite štitnike za sluh!
Ukupne vrijednosti vibracija (vektorski zbroj tri
smjera) određene su prema EN 60745:
Vrijednost emisija vibracija a
h
<2,5 m/s
2
,
nesigurnost K =1,5 m/s
2
.
Prag vibracija naveden u ovim uputama izmjeren
je postupkom mjerenja propisanom u EN 60745
i može se primijeniti za međusobnu usporedbu
električnih alata. Prikladan je i za privremenu
procjenu opterećenja od vibracija.
Navedeni prag vibracija predstavlja glavne
primjene električnog alata. Ako se ustvari elek-
trični alat koristi za druge primjene sa radnim
alatima koji odstupaju od navedenih ili se nedo-
voljno održavaju, prag vibracija može odstupati.
Na taj se način može osjetno povećati optere-
ćenje od vibracija tijekom čitavog vremenskog
perioda rada.
Za točnu procjenu opterećenja od vibracija
trebaju se uzeti u obzir i vremena u kojima je
uređaj isključen, ili doduše radi ali stvarno nije u
primjeni. Na taj se način može osjetno smanjiti
opterećenje od vibracija tijekom čitavog vre-
menskog perioda rada.
Prije djelovanja vibracija utvrdite dodatne mjere
sigurnosti za zaštitu korisnika, kao npr.: održa-
vanje električnog alata i radnih alata, kao i
organiziranje radnih operacija.
Izjava o usklađenosti
Izjavljujemo uz punu odgovornost da je ovaj
proizvod opisan u
„
Tehnički podaci
“
usklađen sa
slijedećim normama ili normativnim dokumen-
tima: EN 60745, prema odredbama smjernica
2004/108/EG, 98/37/EG (do 28.12.2009),
2006/42/EG (od 29.12.2009).
Tehnička dokumentacija se može dobiti kod:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
28.01.2008, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Ručna kružna pila
GKS 36 V-LI
Professional
Kataloški br.
3 601 F73 ...
Nazivni napon
V=
36
Broj okretaja pri
praznom hodu
min
-1
4000
Max. dubina rezanja
–
kod kuta kosog rezanja
0
°
–
kod kuta kosog rezanja
45
°
mm
mm
54
38
Uglavljivanje vretena
z
Dimenzije temeljne
ploče
mm
146 x 290
Max. promjer lista pile
mm
165
Min. promjer lista pile
mm
160
Max. debljina lista pile
mm
1,7
Max. otklon zubaca pile
mm
2,6
Min. otklon zubaca pile
mm
2,0
Stezni provrt
mm
20
Težina odgovara EPTA-
Procedure 01/2003
kg
4,8
Molimo pridržavajte se kataloškog broja sa tipske
pločice vašeg električnog alata. Trgovačke oznake
pojedinih električnih alata mogu varirati.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
OBJ_BUCH-304-004.book Page 303 Wednesday, February 20, 2008 10:08 AM
304
|
Hrvatski
1 609 929 P97 | (20.2.08)
Bosch Power Tools
Montaža
Punjenje aku-baterije
f
Koristite samo punjače navedene na
stranici sa priborom.
Samo su ovi punjači
prilagođeni Li-ionskoj aku-bateriji koja se
koristi u vašem električnom alatu.
Napomena:
Aku-baterija se isporučuje djelomič-
no napunjena. Kako bi se zajamčio puni učinak
aku-baterije, prije prve uporabe aku-baterije,
napunite je do kraja u punjaču.
Li-ionska aku-baterija može se u svakom trenut-
ku puniti, bez skraćenja njenog vijeka trajanja.
Prekid u procesu punjenja neće oštetiti aku-
bateriju.
Li-ionska aku-baterija je
„
Electronic Cell Pro-
tection (ECP)
“
zaštitom zaštićena od dubinskog
pražnjenja. Kada se aku-baterija isprazni, elek-
trični alat će se isključiti preko zaštitnog sklopa:
radni alat se više neće vrtjeti.
Nakon automatskog isključivanja
električnog alata ne pritišćite
dalje na prekidač za uključivanje/isključivanje.
Aku-baterija bi se mogla oštetiti.
Vađenje aku-baterije
Aku-baterija
6
raspolaže sa dva stupnja
blokiranja koji trebaju spriječiti da aku-baterija
ispadne van kod nehotičnog pritiska na tipku
5
za deblokiranje aku-baterije. Čim se aku-baterija
stavi u električni alat, ona će se pomoću opruge
zadržati u određenom položaju.
Za vađenje aku-baterije
6
:
–
Pritisnite aku-bateriju prema podnožju
električnog alata (1.) i istodobno pritisnite na
tipku za deblokiranje
5
(2.).
–
Izvadite aku-bateriju iz električnog alata, sve
dok ne bude vidljiva crvena pruga (3.).
–
Pritisnite još jednom na tipku za deblokiranje
5
i do kraja izvucite aku-bateriju.
Pokazivač stanja napunjenosti aku-baterije
(vidjeti sliku B)
Tri zelene LED pokazivača stanja napunjenosti
27
aku-baterije pokazuju stanje napunjenosti
aku-baterije
6
. Iz razloga sigurnosti je
pokazivanje stanja napunjenosti moguće samo u
stanju mirovanja električnog alata.
Pritisnite tipku
26
za pokazivanje stanja
napunjenosti (moguće je i kod izvađene aku-
baterije). Nakon cca. 5 sekundi, automatski će
se ugasiti pokazivač stanja napunjenosti.
Ako se nakon pritiska na tipku
26
ne upali LED,
znači da je aku-baterija neispravna i mora se
zamijeniti.
Tijekom procesa punjenja, jedna iza druge se na
kratko pale i gase tri zelene LED. Aku-baterija je
potpuno napunjena kada tri zelene LED stalno
svijetle. Oko 5 minuta nakon što se aku-baterija
potpuno napuni, ponovno će se ugasiti tri zelene
LED.
Aku-baterija je opremljena s NTC kontrolom
temperature koja dopušta punjenje samo u
području temperatura između 0
°C
i 45
°C
. Na
taj će se način postići dugi vijek trajanja aku-
baterije.
Ugradnja/zamjena lista kružne pile
f
Prije svih radova električnom alatu izvucite
aku-bateriju.
f
Kod montaže lista pile treba koristiti
zaštitne rukavice.
Kod dodirivanja lista pile
postoji opasnost od ozljeda.
f
Koristite samo listove pile koji odgovaraju
karakterističnim podacima iz ovih uputa za
uporabu.
POZOR
LED
Kapacitet
Stalno svjetli 3 x zelena
≥
2/3
Stalno svjetli 2 x zelena
≥
1/3
Stalno svjetli 1 x zelena
<1/3
Treperavo svjetlo 1 x zeleno
rezerva
Rezerva
OBJ_BUCH-304-004.book Page 304 Wednesday, February 20, 2008 10:08 AM
Hrvatski
|
305
Bosch Power Tools
1 609 929 P97 | (20.2.08)
f
Kao radni alat ni u kojem slučaju ne
koristite brusne ploče.
Biranje lista pile
Pregled preporučenih listova pile možete naći
na kraju ovih uputa.
Demontaža lista pile (vidjeti sliku A)
Kod zamjene reznog alata najbolje je da
električni alat odložite na čeonu stranu kućišta
motora.
–
Pritisnite tipku za uglavljivanje vretena
17
i
držite je pritisnutom.
f
Pritisnite tipku za uglavljivanje vretena 17
samo dok miruje vreteno za piljenje.
Električni alat bi se inače mogao oštetiti.
–
Odvijte sa inbus ključem
19
stezni vijak
24
u
smjeru okretanja
n
.
–
Zakrenite njišući štitnik
10
prema natrag i
čvrsto ga držite.
–
Skinite steznu prirubnicu
23
i list pile
22
sa
vretena za piljenje
20
.
Montaža lista pile (vidjeti sliku A)
Kod zamjene reznog alata najbolje je da
električni alat odložite na čeonu stranu kućišta
motora.
–
Očistite list pile
22
i sve stezne dijelove koji
se montiraju.
–
Zakrenite njišući štitnik
10
prema natrag i
čvrsto ga držite.
–
Stavite list pile
22
na prihvatnu prirubnicu
21
. Mora se podudarati smjer rezanja zubaca
(smjer strelice na listu pile i strelica smjera
rotacije na njišućem štitniku
10
.
–
Postavite steznu prirubnicu
23
i uvijte stezni
vijak
24
u smjeru okretanja
o
. Pazite na
pravilan položaj ugradnje prihvatne
prirubnice
21
i stezne prirubnice
23
.
–
Pritisnite tipku za uglavljivanje vretena
17
i
držite je pritisnutom.
–
Stegnite sa inbus ključem
19
steznu
prirubnicu
24
u smjeru okretanja
o
. Moment
stezanja treba biti 6
–
9 Nm, što odgovara
stezanju rukom za cca.
¼
okreta ili za 3
podjele oznake
25
na štitniku
7
.
Usisavanje prašine/strugotina
f
Prije svih radova električnom alatu izvucite
aku-bateriju.
f
Prašina od materijala kao što su premazi sa
sadržajem olova, neke vrste drva, mineralnih
materijala i metala, može biti štetna za
zdravlje. Dodirivanje ili udisanje prašine
može uzrokovati alergijske reakcije i/ili
oboljenja dišnih putova korisnika električnog
alata ili osoba koje se nalaze u blizini.
Određena vrsta prašine, kao što je npr.
prašina od hrastovine ili bukve smatra se
kancerogenom, posebno u kombinaciji sa
dodatnim tvarima za obradu drva (kromat,
zaštitna sredstva za drvo). Materijal koji
sadrži azbest smiju obrađivati samo stručne
osobe.
–
Kako bi se postigao visoki stupanj
usisavanja prašine, koristite usisavač GAS
25/GAS 50/GAS 50 M za drvenu prašinu
ili GAS 50 MS za drvenu i/ili mineralnu
prašinu, zajedno sa ovim električnim
alatom.
–
Osigurajte dobru ventilaciju radnog
mjesta.
–
Preporučuje se uporaba zaštitne maske sa
filterom klase P2.
Pridržavajte se važećih propisa za obrađivane
materijale.
Montaža adaptera usisavanja (vidjeti sliku G)
Pričvrstite usisni adapter
33
sa vijkom za
pričvršćenje
32
na temeljnu ploču
9
.
Na usisni adapter
33
može se priključiti usisno
crijevo promjera 35 mm.
f
Adapter usisavanja ne smije se montirati
bez priključenog vanjskog usisavanja.
Inače
bi se mogao začepiti usisni kanal.
f
Na adapter usisavanja se ne smije priključiti
vrećica za prašinu.
Inače bi se mogao
začepiti usisni sustav.
Za osiguranje optimalnog usisavanja, adapter
usisavanja
33
se mora redovito čistiti.
OBJ_BUCH-304-004.book Page 305 Wednesday, February 20, 2008 10:08 AM
306
|
Hrvatski
1 609 929 P97 | (20.2.08)
Bosch Power Tools
Vanjsko usisavanje
Spojite usisno crijevo
34
sa usisavačem prašine
(pribor). Pregled priključaka na različite
usisavače možete naći na kraju ovih uputa.
Usisavač mora biti prikladan za obrađivani
materijal.
Kod usisavanja suhe prašine ili prašine koja je
posebno opasna za zdravlje, treba koristiti
specijalni usisavač.
Rad
Načini rada
f
Prije svih radova električnom alatu izvucite
aku-bateriju.
Namještanje dubine rezanja (vidjeti sliku C)
f
Prilagodite dubinu rezanja debljini izratka.
Ispod izratka treba biti vidljiva manje od
jedna puna visina zupca.
Otpustite steznu polugu
30
. Za manje dubine
rezanja povlačite pilu dalje od temeljne ploče
9
,
a za veće dubine rezanja pritišćite pilu prema
temljenoj ploči
9
. Namjestite željenu mjeru na
skali dubine rezanja. Ponovno stegnite steznu
polugu
30
.
Stezna sila stezne poluge
30
može se naknadno
podesiti. U tu svrhu otpustite vijak stezne
poluge
30
i ponovno ga stegnite, pomaknuto za
najmanje 30
°
suprotno smjeru kazaljke na satu.
Namještanje kuta kosog rezanja
Najbolje je da električni alat odložite na čeonu
stranu štitnika
7
.
Otpustite leptirasti vijak
15
. Zakrenite pilu
bočno. Namjestite željenu mjeru na skali
16
.
Ponovno stegnite leptirasti vijak
15
.
Napomena:
Kod kosog rezanja je dubina rezanja
manja od prikazane vrijednosti na skali dubine
rezanja
29
.
Oznake rezanja
Oznaka rezanja 0
°
(
12
) pokazuje položaj lista
pile kod rezanja pod pravim kutom. Oznaka
rezanja 45
°
(
13
) pokazuje položaj lista pile kod
45
°
-reza.
Za točno rezanje kružnu pilu postavite na
izradak kako je prikazano. Najbolje je da
provedete probni rez.
Puštanje u rad
Stavljanje aku-baterije
f
Koristite samo originalne Bosch Li-ionske
aku-baterije, sa naponom navedenim na
tipskoj pločici vašeg električnog alata.
Uporaba drugih aku-baterija može dovesti do
ozljeda i opasnosti od požara.
Uvucite napunjenu aku-bateriju
6
sa prednje
strane u podnožje električnog alata. Pritisnite
aku-bateriju do kraja u podnožje, sve dok se više
ne vide crvene pruge i dok aku-baterija nije
sigurno zabravljena.
Uključivanje/isključivanje
Za
puštanje u rad
električnog alata pritisnite
najprije
zapor uključivanja
2
i
nakon toga
pritisnite prekidač za uključivanje/isključivanje
3
i držite ga pritisnutog.
Za
isključivanje
električnog alata otpustite
prekidač za uključivanje/isključivanje
3
.
Napomena:
Iz razloga sigurnosti se prekidač za
uključivanje/isključivanje
3
ne može utvrditi,
nego tijekom rada mora stalno ostati pritisnut.
Inercijska kočnica
Ugrađena inercijska kočnica skraćuje zaustavno
vrijeme lista pile nakon isključivanja električnog
alata.
0°
45°
45°
0°
OBJ_BUCH-304-004.book Page 306 Wednesday, February 20, 2008 10:08 AM
Hrvatski
|
307
Bosch Power Tools
1 609 929 P97 | (20.2.08)
Pokazivač kontrole temperature
Crveni LED pokazivača kontrole temperature
28
signalizira da se aku-baterija ili elektronika
električnog alata (kod stavljene aku-baterije) ne
nalazi u optimalnom temperaturnom području.
U tom slučaju električni alat neće raditi ili će
raditi sa nedovoljnom snagom.
Kontrola temperature aku-baterije:
–
Crvena LED
28
stalno svijetli kod stavljanja
aku-baterije u punjač: To znači da se aku-
baterija nalazi izvan temperaturnog područja
punjenja od 0
°C
do 45
°C
i ne može se
napuniti.
–
Crvena LED
28
treperi kod pritiska na tipku
26
ili kod pritiska na prekidač za uključi-
vanje/isključivanje
3
(kod stavljene aku-
baterije): Aku-baterija je izvan radnog tem-
peraturnog područja od
–
10
°C
do +60
°C
.
–
Kod temperature aku-baterije više od 70
°C
,
električni alat će se isključiti, sve dok se aku-
baterija ponovno ne nađe u optimalnom
temperaturnom području.
Kontrola temperature elektronike električnog
alata:
–
Crvena LED
28
stalno svijetli kod pritiska na
prekidač za uključivanje/isključivanje
3
:
Temperatura elektronike iznosi manje od
5
°C
ili više od 75
°C
.
–
Kod temperature više od 90
°C
isključuje se
elektronika električnog alata, sve dok se
ponovno ne nađe u dopuštenom radnom
temperaturnom području.
Zaštita od dubinskog pražnjenja
Li-ionska aku-baterija je
„
Electronic Cell Pro-
tection (ECP)
“
zaštitom zaštićena od dubinskog
pražnjenja. Kada se aku-baterija isprazni, elek-
trični alat će se isključiti preko zaštitnog sklopa:
radni alat se više neće vrtjeti.
Upute za rad
Zaštitite list pile od udara i udaraca.
Električni alat vodite jednoličnim gibanjem i sa
manjim posmakom u smjeru rezanja. Preveliki
posmak znatno skraćuje vijek trajanja radnog
alata i može oštetiti električni alat.
Učinak piljenja i kvaliteta reza uglavnom ovise od
stanja i oblika zubaca lista pile. Zbog toga
koristite samo oštre listove pile i koji su
prikladni za obrađivani materijal.
Piljenje drva
Pravilan izbor lista pile ravna se prema vrsti
drva, kvaliteti drva i prema tome da li se radi o
uzdužnom i poprečnom rezanju.
Kod uzdužnog rezanja smreke nastaje dugačka
strugotina spiralnog oblika.
Prašina od bukve i hrasta posebno je štetna za
zdravlje, te zbog toga radite samo sa
usisavanjem prašine.
Piljenje sa graničnikom paralelnosti
(vidjeti sliku D)
Graničnik paralelnosti
11
omogućava točno
rezanje uzduž ruba izratka, odnosno rezanje
traka jednakih mjera.
Piljenje sa pomoćnim graničnikom
(vidjeti sliku E)
Za obradu velikih izradaka ili za rezanje ravnih
rubova, možete na izradak pričvrstiti dasku ili
letvu kao pomoćni graničnik i kružnu pilu voditi
uzduž sa temeljnom pločom kao pomoćnim
graničnikom.
Kuka za vješanje (vidjeti sliku F)
Sa kukom za vješanje
1
možete npr. električni
alat objesiti na ljestve. Kod toga kuku za vješanje
1
preklopite u željeni položaj.
f
Kod obješenog električnog alata pazite da
je list pile zaštićen od nehotičnog dodira.
Postoji opasnost od ozljeda.
Ako želite raditi s električnim alatom ponovno
sklopite kuku za vješanje
1
.
Upute za optimalno rukovanje sa aku-
baterijom
Zaštitite aku-bateriju od vlage i vode.
Pohranite aku-bateriju samo u prostoru tempe-
raturnog područja od 0
°C
do 45
°C
. Npr. aku-
bateriju ljeti na ostavljajte u automobilu.
Otvore za hlađenje aku-baterije redovito čistite
sa mekim, čistim i suhim kistom.
OBJ_BUCH-304-004.book Page 307 Wednesday, February 20, 2008 10:08 AM
308
|
Hrvatski
1 609 929 P97 | (20.2.08)
Bosch Power Tools
Bitno skraćenje vremena rada nakon punjenja
pokazuje da je aku-baterija istrošena i da je
treba zamijeniti.
Pridržavajte se uputa za zbrinjavanje u otpad.
Održavanje i servisiranje
Održavanje i čišćenje
f
Prije svih radova na električnom alatu (npr.
održavanje, zamjena alata, itd.), kao i kod
njegovog transporta i spremanja, aku-bate-
riju treba izvaditi iz električnog alata.
Kod
nehotičnog aktiviranja prekidača za uključiva-
nje/isključivanje postoji opasnost od ozljeda.
f
Električni alat i otvore za hlađenje
održavajte čistim kako bi se moglo dobro i
sigurno raditi.
Njišući štitnik mora se moći uvijek slobodno
pomicati i sam zatvarati. Zbog toga područje oko
njišućeg štitnika uvijek održavajte čistim.
Prašinu i strugotinu od ispuhivanja treba uvijek
očistiti komprimiranim zrakom ili kistom.
Listovi pile koji nisu površinski zaštićeni mogu
se zaštititi od korozije tankim slojem ulja bez
kiseline. Prije piljenja ponovno odstranite ulje,
jer će inače na drvu ostati mrlje.
Smola ili ostaci ljepila na listu pile štetno utječu
na kvalitetu rezanja. Zbog toga list pile očistite
odmah nakon uporabe.
Ako bi električni alat unatoč brižljivih postupaka
izrade i ispitivanja ipak prestao raditi, popravak
treba prepustiti ovlaštenom servisu za Bosch
električne alate.
Za slučaj povratnih upita ili naručivanja rezerv-
nih dijelova, molimo vas neizostavno navedite
10-znamenkasti kataloški broj sa tipske pločice
električnog alata.
Servis za kupce i savjetovanje kupaca
Naš servis će odgovoriti na vaša pitanja o
popravku i održavanju vašeg proizvoda, kao i o
rezervnim dijelovima. Crteže u rastavljenom
obliku i informacije o rezervnim dijelovima
možete naći i na našoj adresi:
www.bosch-pt.com
Tim Bosch savjetnika za kupce rado će
odgovoriti na vaša pitanja o kupnji, primjeni i
podešavanju proizvoda i pribora.
Hrvatski
Robert Bosch d.o.o
Kneza Branimira 22
100 40 Zagreb
Tel.: +385 (01) 295 80 51
Fax: +386 (01) 5193 407
Transport
Aku-baterija je ispitana prema UN-priručniku
ST/SG/AC.10/11/Rev.3 dio III, podpoglavlje
38.3. Ona ima djelotvornu zaštitu od prekora-
čenja tlaka i kratkog spoja, kao i uređaje za
sprječavanje nasilnog loma i opasnih povratnih
struja.
Količina litijevog ekvivalenta sadržana u Aku-
bateriji kreće se ispod važećih graničnih vrijed-
nosti. Zbog toga aku-baterija niti kao pojedi-
načni dio niti kao stavljena u uređaj ne podliježe
državnim i međunarodnim propisima za opasne
tvari. Propisi za opasne tvari mogu biti međutim
važni kod transporta više aku-baterija. U tom
slučaju može biti potrebno poštivanje posebnih
uvjeta (npr. kod ambalaže). Pobliže o tome
možete saznati u listu podataka na engleskom
jeziku, na slijedećoj internetskoj adresi:
http://purchasing.bosch.com/en/start/
Allgemeines/Download/index.htm.
OBJ_BUCH-304-004.book Page 308 Wednesday, February 20, 2008 10:08 AM
Hrvatski
|
309
Bosch Power Tools
1 609 929 P97 | (20.2.08)
Zbrinjavanje
Električni alat, pribor i ambalažu treba dovesti
na ekološki prihvatljivu ponovnu primjenu.
Samo za zemlje EU:
Ne bacajte električni alat u kućni
otpad!
Prema Europskim smjernicama
2002/96/EG za električne i elek-
troničke stare uređaje, električni
alati koji više nisu uporabivi
moraju se odvojeno sakupiti i dovesti na
ekološki prihvatljivu ponovnu primjenu.
Aku-baterije/baterije:
Li-ion:
Molimo pridržavajte se uputa
u poglavlju
„
Transport
“
na
stranici 308.
Ne bacajte aku-baterije/baterije u kućni otpad, u
vatru ili u vodu. Aku-baterije/baterije trebaju se
sakupiti, reciklirati ili zbrinuti na ekološki
prihvatljiv način.
Samo za zemlje EU:
Prema smjernicama 91/157/EWG, neispravne ili
istrošene aku-baterije/baterije moraju se
reciklirati.
Zadržavamo pravo na promjene.
OBJ_BUCH-304-004.book Page 309 Wednesday, February 20, 2008 10:08 AM
310
|
Eesti
1 609 929 P97 | (20.2.08)
Bosch Power Tools
et
Üldised ohutusjuhised
Kõik ohutusnõuded ja ju-
hised tuleb läbi lugeda.
Ohutusnõuete ja juhiste eiramise tagajärjeks
võib olla elektrilöök, tulekahju ja/või rasked
vigastused.
Hoidke kõik ohutusnõuded ja juhised
edasiseks kasutamiseks hoolikalt alles.
Allpool kasutatud mõiste „Elektriline tööriist“
käib võrgutoitega (toitejuhtmega) elektriliste
tööriistade ja akutoitega (ilma toitejuhtmeta)
elektriliste tööriistade kohta.
1) Ohutusnõuded tööpiirkonnas
a) Töökoht peab olema puhas ja hästi
valgustatud.
Töökohas valitsev segadus ja
hämarus võib põhjustada õnnetusi.
b) Ärge kasutage elektrilist tööriista plah-
vatusohtlikus keskkonnas, kus leidub
tuleohtlikke vedelikke, gaase või tolmu.
Elektrilistest tööriistadest lööb sädemeid,
mis võivad tolmu või aurud süüdata.
c) Elektrilise tööriista kasutamise ajal
hoidke lapsed ja teised isikud töökohast
eema.
Kui Teie tähelepanu kõrvale juhi-
takse, võib seade Teie kontrolli alt
väljuda.
2) Elektriohutus
a) Elektrilise tööriista pistik peab pistiku-
pessa sobima. Pistiku kallal ei tohi teha
mingeid muudatusi. Ärge kasutage kait-
semaandusega elektriliste tööriistade
puhul adapterpistikuid.
Muutmata
pistikud ja sobivad pistikupesad
vähendavad elektrilöögi saamise riski.
b) Vältige kehakontakti maandatud
pindadega, nagu torud, radiaatorid,
pliidid ja külmikud.
Kui Teie keha on
maandatud, on elektrilöögi oht suurem.
c) Hoidke seadet vihma ja niiskuse eest.
Kui elektrilisse tööriista on sattunud vett,
on elektrilöögi oht suurem.
d) Ärge kasutage toitejuhet otstarvetel,
milleks see ei ole ette nähtud, näiteks
elektrilise tööriista kandmiseks, ülesri-
putamiseks või pistiku pistikupesast
väljatõmbamiseks. Hoidke toitejuhet
kuumuse, õli, teravate servade ja sead-
me liikuvate osade eest.
Kahjustatud või
keerduläinud toitejuhtmed suurendavad
elektrilöögi ohtu.
e) Kui töötate elektrilise tööriistaga vabas
õhus, kasutage ainult selliseid pikendus-
juhtmeid, mida on lubatud kasutada ka
välistingimustes.
Välistingimustes
kasutamiseks sobiva pikendusjuhtme
kasutamine vähendab elektrilöögi ohtu.
f) Kui elektrilise tööriista kasutamine niis-
kes keskkonnas on vältimatu, kasutage
rikkevoolukaitselülitit.
Rikkevoolukaitse-
lüliti kasutamine vähendab elektrilöögi
ohtu.
3) Inimeste turvalisus
a) Olge tähelepanelik, jälgige, mida Te
teete, ning toimige elektrilise tööriistaga
töötades kaalutletult. Ärge kasutage
elektrilist tööriista, kui olete väsinud või
uimastite, alkoholi või ravimite mõju all.
Hetkeline tähelepanematus seadme kasu-
tamisel võib põhjustada tõsiseid
vigastusi.
b) Kandke isikukaitsevahendeid ja alati
kaitseprille.
Isikukaitsevahendite, näiteks
tolmumaski, libisemiskindlate turvajalat-
site, kaitsekiivri või kuulmiskaitsevahen-
dite kandmine
–
sõltuvalt elektrilise töö-
riista tüübist ja kasutusalast – vähendab
vigastuste ohtu.
c) Vältige seadme tahtmatut käivitamist.
Enne pistiku ühendamist pistikupessa,
aku ühendamist seadme külge, seadme
ülestõstmist ja kandmist veenduge, et
elektriline tööriist on välja lülitatud.
Kui
hoiate elektrilise tööriista kandmisel
sõrme lülitil või ühendate vooluvõrku
sisselülitatud seadme, võivad tagajärjeks
olla õnnetused.
TÄHELEPANU
OBJ_BUCH-304-004.book Page 310 Wednesday, February 20, 2008 10:08 AM
Eesti
|
311
Bosch Power Tools
1 609 929 P97 | (20.2.08)
d) Enne elektrilise tööriista sisselülitamist
eemaldage selle küljest reguleerimis- ja
mutrivõtmed.
Seadme pöörleva osa
küljes olev reguleerimis- või mutrivõti võib
põhjustada vigastusi.
e) Vältige ebatavalist kehaasendit. Võtke
stabiilne tööasend ja hoidke kogu aeg
tasakaalu.
Nii saate elektrilist tööriista
ootamatutes olukordades paremini
kontrollida.
f) Kandke sobivat rõivastust. Ärge kandke
laiu riideid ega ehteid. Hoidke juuksed,
rõivad ja kindad seadme liikuvatest
osadest eemal.
Lotendavad riided, ehted
või pikad juuksed võivad sattuda seadme
liikuvate osade vahele.
g) Kui on võimalik paigaldada tolmueemal-
dus- ja tolmukogumisseadiseid, veen-
duge, et need on seadmega ühendatud ja
et neid kasutatakse õigesti.
Tolmu-
eemaldusseadise kasutamine vähendab
tolmust põhjustatud ohte.
4) Elektriliste tööriistade hoolikas
käsitsemine ja kasutamine
a) Ärge koormake seadet üle. Kasutage töö
tegemiseks selleks ettenähtud elektrilist
tööriista.
Sobiva elektrilise tööriistaga
töötate ettenähtud jõudluspiirides
efektiivsemalt ja ohutumalt.
b) Ärge kasutage elektrilist tööriista, mille
lüliti on rikkis.
Elektriline tööriist, mida ei
ole enam võimalik lülitist sisse ja välja
lülitada, on ohtlik ning tuleb parandada.
c) Tõmmake pistik pistikupesast välja
ja/või eemaldage seadmest aku enne
seadme reguleerimist, tarvikute
vahetamist ja seadme ärapanekut.
See
ettevaatusabinõu väldib elektrilise
tööriista soovimatut käivitamist.
d) Kasutusvälisel ajal hoidke elektrilisi töö-
riistu lastele kättesaamatus kohas.
Ärge laske seadet kasutada isikutel,
kes seadet ei tunne või pole siintoodud
juhiseid lugenud.
Asjatundmatute isikute
käes on elektrilised tööriistad ohtlikud.
e) Hoolitsege seadme eest korralikult.
Kontrollige, kas seadme liikuvad osad
töötavad veatult ega kiildu kiini. Veen-
duge, et seadme detailid ei ole murdu-
nud või kahjustatud määral, mis mõjutab
seadme töökindlust. Laske kahjustatud
detailid enne seadme kasutamist paran-
dada.
Paljude õnnetuste põhjuseks on
halvasti hooldatud elektrilised tööriistad.
f) Hoidke lõiketarvikud teravad ja puhtad.
Hoolikalt hooldatud, teravate lõikeserva-
dega lõiketarvikud kiilduvad harvemini
kinni ja neid on lihtsam juhtida.
g) Kasutage elektrilist tööriista, lisavarus-
tust, tarvikuid jne vastavalt siintoodud
juhistele ning nii, nagu konkreetse sead-
metüübi jaoks ette nähtud. Arvestage
seejuures töötingimuste ja teostatava
töö iseloomuga.
Elektriliste tööriistade
nõuetevastane kasutamine võib põhjus-
tada ohtlikke olukordi.
5) Akutööriistade hoolikas käsitsemine ja
kasutamine
a) Laadige akusid ainult tootja poolt soovi-
tatud akulaadijatega.
Akulaadija, mis
sobib teatud tüüpi akudele, muutub tu-
leohtlikuks, kui seda kasutatakse teiste
akudega.
b) Kasutage elektrilistes tööriistades ainult
selleks ettenähtud akusid.
Teiste akude
kasutamine võib põhjustada vigastusi ja
tulekahjuohtu.
c) Hoidke kasutusel mitteolevad akud
eemal kirjaklambritest, müntidest, võt-
metest, naeltest, kruvidest või teistest
väikestest metallesemetest, mis võivad
kontaktid omavahel ühendada.
Akukon-
taktide vahel tekkiva lühise tagajärjeks
võivad olla põletused või tulekahju.
d) Väärkasutuse korral võib akuvedelik
välja voolata. Vältige sellega kokkupuu-
det. Juhusliku kokkupuute korral lopu-
tage kahjustatud kohta veega. Kui
vedelik satub silma, pöörduge lisaks
arsti poole.
Väljavoolav akuvedelik võib
põhjustada nahaärritusi või põletusi.
OBJ_BUCH-304-004.book Page 311 Wednesday, February 20, 2008 10:08 AM
312
|
Eesti
1 609 929 P97 | (20.2.08)
Bosch Power Tools
6) Teenindus
a) Laske elektrilist tööriista parandada
ainult kvalifitseeritud spetsialistidel, kes
kasutavad originaalvaruosi.
Nii tagate
püsivalt seadme ohutu töö.
Ohutusjuhised
f
ETTEVAATUST: Ärge viige oma käsi
saagimispiirkonda ja saeketta lähedusse.
Hoidke teise käega lisakäepidemest või
mootorikorpusest.
Kui hoiate saagi mõlema
käega, ei saa saeketas Teie käsi vigastada.
f
Ärge viige oma sõrmi tooriku alla.
Kettakaitse ei saa Teid tooriku all saeketta
eest kaitsta.
f
Valige tooriku paksusele vastav
lõikesügavus.
Saeketas peaks tooriku alt
nähtavale jääma vähem kui ühe hamba
ulatuses.
f
Ärge hoidke saetavat toorikut kunagi käes
ega põlve peal. Kinnitage toorik stabiilsele
alusele.
Tooriku kinnitamine on oluline, et
viia kehaga kokkupuute, saeketta
kinnikiildumise ja seadme üle kontrolli
kaotuse oht miinimumini.
f
Kui teostate töid, mille puhul tarvik võib
tagada varjatud elektrijuhtmeid, hoidke
seadet ainult isoleeritud käepidemetest.
Kontakt pinge all oleva elektrijuhtmega võib
pingestada seadme metalldetailid ja
põhjustada elektrilöögi.
f
Pikilõigete tegemisel kasutage alati piiret
või juhikut.
See parandab lõiketäpsust ja
vähendab saeketta kinnikiildumise
võimalust.
f
Kasutage alati õige suuruse ja siseava
läbimõõduga saekettaid (nt tähekujulisi või
ümaraid).
Saekettad, mis saega ei sobi,
pöörlevad ebaühtlaselt ja põhjustavad
kontrolli kaotuse seadme üle.
f
Ärge kunagi kasutage vigastatud või valesid
saeketta alusseibe või kruvisid.
Saeketta
alusseibid ja kruvid on konstrueeritud
spetsiaalselt Teie sae jaoks, et tagada selle
optimaalset jõudlust ja tööohutust.
f
Tagasilöögi põhjused ja vältimine:
–
Tagasilöök on kinnikiilduva või valesti
rihitud saeketta äkiline reaktsioon, mille
tagajärjel saeketas lõikejäljest
kontrollimatult välja tuleb ja kasutaja poole
liigub.
–
Sulguvas lõikejäljes kinnikiildumise
tagajärjel saeketas blokeerub ja mootori jõud
paiskab sae kasutaja suunas.
–
Kui saeketas lõikejäljes kõverdub või on
valesti välja rihitud, võivad saeketta
tagaserva hambad tooriku pinda kinni jääda,
mille tagajärjel saeketas lõikejäljest välja
tuleb ja saag kasutaja suunas hüppab.
Tagasilöök on sae vale või puuduliku
kasutamise tagajärg. Seda saab järgnevalt
kirjeldatud sobivate ettevaatusabinõude
rakendamisega ära hoida.
f
Hoidke saagi kahe käega ja viige oma
käsivarred asendisse, milles suudate
tagasilöögijõududele vastu astuda. Seiske
alati saeketta kõrval, ärge kunagi viige oma
keha saekettaga ühele joonele.
Tagasilöögi
puhul võib saag tagasi liikuda, kuid seadme
kasutaja saab sobivate
ettevaatusabinõudega tagasilöögijõudusid
valitseda.
f
Kui saeketas kinni kiildub või kui Te töö
katkestate, lülitage saag välja ja hoidke
seda toorikus paigal seni, kuni saeketas on
täielikult seiskunud. Ärge kunagi püüdke
saagi toorikust eemaldada või seda tagasi
tõmmata, kui saeketas veel liigub. Vastasel
juhul võib tekkida tagasilöök.
Tehke
kindlaks ja kõrvaldage saeketta
kinnikiildumise põhjus.
f
Kui soovite toorikus olevat saagi uuesti
käivitada, tsentreerige saeketas lõikejäljes
ja kontrollige, ega saeketta hambad ei ole
toorikusse kinni kiildunud.
Kui saeketas on
kinni kiildunud, võib see toorikust välja tulla
ja põhjustada sae käivitamisel tagasilöögi.
f
Toestage suured plaadid, et vältida
kinnikiildunud saekettast põhjustatud
tagasilöögi ohtu.
Suured plaadid kalduvad
oma kaalu mõjul läbi painduma. Plaadid tuleb
toestada mõlemalt poolt, nii lõikejälje
lähedalt kui ka servast.
OBJ_BUCH-304-004.book Page 312 Wednesday, February 20, 2008 10:08 AM
Eesti
|
313
Bosch Power Tools
1 609 929 P97 | (20.2.08)
f
Ärge kasutage nürisid ega kahjustatud
saekettaid.
Nüride või valesti rihitud
hammastega saekettad põhjustavad liiga
kitsa lõikejälje tõttu suurema hõõrdumise,
saeketta kinnikiildumise ja tagasilöögi.
f
Enne saagimist keerake kinni lõikesügavuse
ja lõikenurga regulaatorid.
Kui muudate
seadistusi saagimise ajal, võib saeketas kinni
kiilduda ja tekkida tagasilöök.
f
Olge eriti ettevaatlik „uputuslõigete“
tegemisel seintesse või teistesse varjatud
piirkondadesse.
Uputatav saeketas võib
varjatud objektide saagimisel kinni kiilduda
ja tagasilöögi põhjustada.
f
Iga kord enne kasutamist kontrollige, kas
alumine kettakaitse korralikult sulgub. Ärge
kasutage saagi, kui alumine kettakaitse
vabalt ei liigu ja kohe ei sulgu. Ärge
fikseerige ega siduge alumist kettakaitset
kunagi avatud asendis kinni.
Kui saag peaks
juhuslikult maha kukkuma, võib alumine
kettakaitse kõverduda. Avage kettakaitse
tagasitõmbehoovast ja veenduge, et see
vabalt liigub ja ei puuduta mis tahes
lõikenurga ja–sügavuse juures ei saeketast
ega teisi detaile.
f
Kontrollige alumise kettakaitse vedru tööd.
Kui alumine kettakaitse ja vedru ei tööta
veatult, laske saagi enne kasutamist
hooldada.
Kahjustatud osade ja
külgekleepunud saepuru tõttu töötab
alumine kettakaitse aeglasemalt.
f
Avage alumine kettakaitse käega ainult
erilõigete, näiteks „uputus- või
nurgalõigete“ puhul. Avage alumine
kettakaitse tagasitõmbehoovaga ja
vabastage see kohe, kui saeketas on
toorikusse sisse tunginud.
Kõikide teiste
saagimistööde puhul peab alumine
kettakaitse töötama automaatselt.
f
Ärge asetage saagi tööpingile ega
põrandale, kui alumine kettakaitse
saeketast ei kata.
Katmata järelpöörlev
saeketas viib sae lõikesuunale vastupidises
suunas ja lõikab kõike, mis ette jääb. Pöörake
seejuures tähelepanu sae
järelpöörlemisajale.
f
Ärge töötage saega pea kohal.
Nii ei ole Teil
seadme üle piisavat kontrolli.
f
Ärge viige oma käsi laastu väljaviskeavasse.
Pöörlevad osad võivad Teid vigastada.
f
Varjatult paiknevate elektrijuhtmete, gaasi-
või veetorude avastamiseks kasutage sobi-
vaid otsimisseadmeid või pöörduge kohali-
ku elektri-, gaasi- või veevarustusfirma
poole.
Kokkupuutel elektrijuhtmetega tule-
kahju- ja elektrilöögioht. Gaasitorustiku vi-
gastamisel plahvatusoht. Veetorustiku vigas-
tamisel materiaalne kahju või elektrilöögioht.
f
Ärge kasutage seadet statsionaarselt.
See
ei ole ette nähtud kasutamiseks koos
saepingiga.
f
Ärge kasutage kiirlõiketerasest (HSS)
saekettaid.
Sellised saekettad võivad
kergesti murduda.
f
Ärge saagige raudmetalle.
Hõõguvate
laastude toimel võib tolmueemaldusseadis
süttida.
f
Hoidke elektrilist tööriista töötades
mõlema käega ja säilitage stabiilne asend.
Elektriline tööriist püsib kahe käega hoides
kindlamini käes.
f
Kinnitage töödeldav toorik.
Kinnitussead-
mete või kruustangidega kinnitatud toorik
püsib kindlamalt kui käega hoides.
f
Enne käestpanekut oodake, kuni elektriline
tööriist on seiskunud.
Kasutatav tarvik võib
kinni kiilduda ja põhjustada kontrolli kaotuse
seadme üle.
f
Vältige juhuslikku sisselülitamist. Enne aku
paigaldamist veenduge, et lüliti
(sisse/välja) on väljalülitatud asendis.
Kui
hoiate elektrilise tööriista kandmisel sõrme
lülitil või paigaldate aku sisselülitatud
tööriista, võib tagajärjeks olla õnnetus.
f
Ärge avage akut.
Esineb lühise oht.
Kaitske akut kuumuse, samuti pike-
maajalise päikesekiirguse ja tule eest.
Esineb plahvatusoht.
OBJ_BUCH-304-004.book Page 313 Wednesday, February 20, 2008 10:08 AM
314
|
Eesti
1 609 929 P97 | (20.2.08)
Bosch Power Tools
f
Aku vigastamisel ja ebaõigel käsitsemisel
võib akust eralduda aure. Õhutage ruumi,
halva enesetunde korral pöörduge arsti
poole.
Aurud võivad ärritada hingamisteid.
f
Vigastatud akust võib lekkida vedelikku,
mis võib kokku puutuda läheduses
paiknevate esemetega. Kontrollige
vastavad detailid üle.
Puhastage need või
vajaduse korral vahetage välja.
f
Kasutage akut üksnes koos Boschi
elektrilise tööriistaga.
Ainult nii on aku
kaitstud ohtliku ülekoormuse eest.
Tööpõhimõtte kirjeldus
Kõik ohutusnõuded ja juhised
tuleb läbi lugeda.
Ohutusnõuete ja
juhiste eiramise tagajärjeks võib olla
elektrilöök, tulekahju ja/või rasked
vigastused.
Avage kokkuvolditud lehekülg, millel on toodud
joonised seadme kohta, ja jätke see kasutus-
juhendi lugemise ajaks lahti.
Nõuetekohane kasutamine
Seade on ette nähtud piki- ja ristlõigete
tegemiseks puidus, kusjuures seade peab
alustallaga toetuma kindlalt töödeldavale
materjalile. Võimalik on teha sirglõikeid ja
kaldlõikeid. Sobivate saeketastega saab saagida
ka õhukesi värvilistest metallidest detaile,nt
profiile.
Raudmetallide saagimine on keelatud.
Seadme osad
Seadme osade numeratsiooni aluseks on
jooniste leheküljel toodud numbrid.
1
Riputuskonks
2
Lüliti (sisse/välja) sisselülitustõkis
3
Lüliti (sisse/välja)
4
Pehmendiga käepide
5
Aku vabastusklahv
6
Aku*
7
Kettakaitse
8
Pendelkettakaitse reguleerimishoob
9
Alusplaat
10
Pendelkettakaitse
11
Paralleelrakis
12
Lõikemärk 0
°
13
Lõikemärk 45
°
14
Paralleelrakise tiibkruvi
15
Tiibkruvi lõikenurga valikuks
16
Lõikenurga skaala
17
Spindlilukustusnupp
18
Lisakäepide
19
Sisekuuskantvõti
20
Spindel
21
Alusseib
22
Saeketas*
23
Kinnitusseib
24
Seibiga kinnituskruvi
25
Märgised kettakaitsel
26
Laetuse astme kuvamise klahv
27
Aku täituvusastme indikaator
28
Temperatuurikontrolli indikaator
29
Lõikesügavuse skaala
30
Hoob lõikesügavuse reguleerimiseks
31
Pitskruvide paar*
32
Tolmueemaldusadapteri kinnituskruvi
33
Tolmueemaldusadapter
34
Äratõmbevoolik*
*Tarnekomplekt ei sisalda kõiki kasutusjuhendis
olevatel joonistel kujutatud või kasutusjuhendis
nimetatud lisatarvikuid.
OBJ_BUCH-304-004.book Page 314 Wednesday, February 20, 2008 10:08 AM
Eesti
|
315
Bosch Power Tools
1 609 929 P97 | (20.2.08)
Tehnilised andmed
Andmed müra/vibratsiooni kohta
Mõõtmised teostatud vastavalt standardile
EN 60745.
Seadme A-karakteristikuga mõõdetud müratase
on üldjuhul: helirõhu tase 98 dB(A); müravõim-
suse tase 109 dB(A). Mõõteviga K=1,5 dB.
Kasutage kuulmiskaitsevahendeid!
Vibratsiooni koguväärtus (kolme suuna vektor-
summa), mõõdetud EN 60745 kohaselt:
vibratsioon a
h
<2,5 m/s
2
, mõõtemääramatus
K =1,5 m/s
2
.
Käesolevas juhendis toodud vibratsioon on
mõõdetud standardi EN 60745 kohase mõõte-
meetodi järgi ja seda saab kasutada elektriliste
tööriistade omavaheliseks võrdlemiseks. See
sobib ka vibratsiooni esialgseks hindamiseks.
Toodud vibratsioonitase on tüüpiline elektrilise
tööriista kasutamisel ettenähtud töödeks. Kui
aga elektrilist tööriista kasutatakse muudeks
töödeks, rakendatakse teisi tarvikuid või kui
tööriista hooldus pole piisav, võib vibratsiooni-
tase kõikuda. See võib vibratsiooni tööperioodi
jooksul tunduvalt suurendada.
Vibratsiooni täpseks hindamiseks tuleb arvesse
võtta ka aega, mil seade oli välja lülitatud või küll
sisse lülitatud, kuid tegelikult tööle rakendama-
ta. See võib vibratsiooni tööperioodi jooksul
tunduvalt vähendada.
Rakendage tööriista kasutaja kaitsmiseks vibrat-
siooni mõju eest täiendavaid kaitsemeetmeid,
näiteks: hooldage tööriistu ja tarvikuid piisavalt,
hoidke käed soojas, tagage sujuv töökorraldus.
Vastavus normidele
Kinnitame ainuvastutajana, et punktis „Tehni-
lised andmed“ kirjeldatud toode vastab järg-
mistele standarditele või normdokumentidele:
EN 60745 vastavalt direktiivide 2004/108/EÜ,
98/37/EÜ (kuni 28.12.2009), 2006/42/EÜ
(alates 29.12.2009).
Tehniline toimik saadaval aadressil:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
28.01.2008, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Montaaž
Aku laadimine
f
Kasutage lisatarvikute lehel nimetatud
akulaadijaid.
Vaid need akulaadijad on
kohandatud seadmes kasutatud Li-ioon-aku
laadimiseks.
Käsiketassaag
GKS 36 V-LI
Professional
Tootenumber
3 601 F73 ...
Nimipinge
V=
36
Tühikäigupöörded
min
-1
4000
Max lõikesügavus
–
kui lõikenurk on 0
°
–
kui lõikenurk on 45
°
mm
mm
54
38
Spindlilukustus
z
Alusplaadi mõõtmed
mm
146 x 290
Max saeketta läbimõõt
mm
165
Min saeketta läbimõõt
mm
160
Max saeketta paksus
mm
1,7
Max hamba paksus/
hammaste räsamine
mm
2,6
Min hamba paksus/
hammaste räsamine
mm
2,0
Siseava läbimõõt
mm
20
Kaal EPTA-Procedure
01/2003 järgi
kg
4,8
Pöörake palun tähelepanu oma tööriista andmesildil
toodud tootenumbrile. Seadmete kaubanduslik
tähistus võib olla erinev.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
OBJ_BUCH-304-004.book Page 315 Wednesday, February 20, 2008 10:08 AM
316
|
Eesti
1 609 929 P97 | (20.2.08)
Bosch Power Tools
Märkus:
Aku on tarnimisel osaliselt laetud. Et
tagada aku täit mahtuvust, laadige aku enne
esmakordset kasutamist akulaadimisseadmes
täiesti täis.
Li-ioon-akut võib laadida igal ajal, ilma et see
lühendaks aku kasutusiga. Laadimise katkesta-
mine ei kahjusta akut.
Li-ioon-akut kaitseb elektrooniline kaitsesüs-
teem „Electronic Cell Protection (ECP)“ täieliku
tühjenemise eest. Tühja aku puhul lülitab kaitse-
lüliti seadme välja: Tarvik ei pöörle enam.
Pärast elektrilise tööriista
automaatset väljalülita-
mist ärge vajutage enam lülitile (sisse/välja).
Aku võib kahjustuda.
Aku eemaldamine
Aku
6
on varustatud kahe lukustusastmega, mis
takistab aku väljakukkumist juhul, kui kogemata
vajutatakse aku vabastusklahvile
5
. Seadmesse
paigaldatud akut hoiab õiges asendis vedru.
Aku eemaldamiseks
6
:
–
Suruge akut vastu elektrilise tööriista talda
(1.) ja vajutage samaaegselt vabastusklahvile
5
(2.).
–
Tõmmake akut seadmest välja, kuni
nähtavale ilmub punane riba (3.).
–
Vajutage veelkord vabastusklahvile
5
ja
tõmmake aku täielikult välja.
Aku täituvusastme indikaator (vt joonis B)
Kolm rohelist aku täituvusastme indikaatorit
27
näitavad aku
6
laetuse astet. Ohutuse huvides
on laetuse astet võimalik teada saada üksnes
siis, kui seade ei tööta.
Laetuse astme tuvastamiseks vajutage laetuse
astme kuvamise klahvile
26
(võimalik ka
mahavõetud aku puhul). Umbes 5 sekundi
pärast kustub aku täituvusastme indikaator.
Kui pärast klahvile
26
vajutamist ei sütti mitte
ükski indikaatortuli, on aku defektne ja tuleb
välja vahetada.
Laadimise ajal süttivad ja kustuvad kolm rohelist
indikaatortuld üksteise järel pidevalt. Aku on
täiesti laetud, kui indikaatorid põlevad pideva
tulega. Umbes 5 minutit pärast aku täitumist
kustuvad rohelised indikaatortuled uuesti.
Aku on varustatud NTC-temperatuurikontrolliga,
mis lubab akut laadida üksnes temperatuuril
0
°C
kuni 45
°C
. See tagab aku pika kasutusea.
Saeketta paigaldamine/vahetamine
f
Enne mistahes tööde teostamist seadme
kallal eemaldage seadmest aku.
f
Saeketta paigaldamisel kandke
kaitsekindaid.
Saekettaga kokkupuutel võite
end vigastada.
f
Kasutage üksnes saekettaid, mis vastavad
käesolevas kasutusjuhendis nimetatud
andmetele.
f
Ärge kunagi kasutage tarvikuna lihvkettaid.
Saeketta valik
Ülevaate soovitatud saeketastest leiate
käesoleva kasutusjuhendi lõpust.
Saeketta mahavõtmine (vt joonist A)
Tarviku vahetuseks asetage seade
mootorikorpuse otsmisele pinnale.
–
Vajutage spindlilukustusnupp
17
alla ja
hoidke seda all.
f
Spindlilukustusnuppu 17 tohib käsitseda
vaid siis, kui seadme spindel seisab.
Vastasel korral võib seade kahjustuda.
TÄHELEPANU
LED
Mahtuvus
Pidev tuli 3 x roheline
≥
2/3
Pidev tuli 2 x roheline
≥
1/3
Pidev tuli 1 x roheline
<1/3
Vilkuv tuli 1 x roheline
reserv
OBJ_BUCH-304-004.book Page 316 Wednesday, February 20, 2008 10:08 AM
Eesti
|
317
Bosch Power Tools
1 609 929 P97 | (20.2.08)
–
Keerake sisekuuskantvõtmega
19
kinnituskruvi
24
pöörlemissuunas
n
välja.
–
Keerake pendelkettakaitse
10
tagasi ja
hoidke seda kinni.
–
Võtke kinnitusseib
23
ja saeketas
22
spindlilt
20
maha.
Saeketta montaaž (vt joonist A)
Tarviku vahetuseks asetage seade
mootorikorpuse otsmisele pinnale.
–
Puhastage saeketas
22
ja kõik monteeritavad
kinnitusdetailid.
–
Keerake pendelkettakaitse
10
tagasi ja
hoidke seda kinni.
–
Asetage saeketas
22
alusseibile
21
.
Hammaste lõikesuund (nool saekettal) ja
pöörlemissuunda tähistav nool
pendelkettakaitsel
10
peavad ühtima.
–
Asetage peale kinnitusseib
23
ja keerake
kinnituskruvi
24
pöörlemissuunas
o
sisse.
Veenduge alusseibi
21
ja kinnitusseibi
23
õiges asendis.
–
Vajutage spindlilukustusnupp
17
alla ja
hoidke seda all.
–
Pingutage sisekuuskantvõtmega
19
kinnituskruvi
24
pöörlemissuunas
o
kinni.
Pingutusmoment peab olema 6–9 Nm, see
vastab käsitsi keeramisele pluss
¼
pööret või
3 sälku märgisel
25
kettakaitsel
7
.
Tolmu/saepuru äratõmme
f
Enne mistahes tööde teostamist seadme
kallal eemaldage seadmest aku.
f
Pliisisaldusega värvide, teatud puiduliikide,
mineraalide ja metalli tolm võib kahjustada
tervist. Tolmuga kokkupuude ja tolmu sisse-
hingamine võib põhjustada seadme kasutajal
või läheduses viibivatel inimestel allergilisi
reaktsioone ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on
vähkitekitava toimega, iseäranis kombi-
natsioonis puidutöötlemisel kasutatavate
lisaainetega (kromaadid, puidukaitsevahen-
did). Asbesti sisaldavat materjali tohivad
töödelda üksnes vastava ala asjatundjad.
–
Tolmu tõhusaks eemaldamiseks kasutage
koos elektrilise tööriistaga puidutolmu
jaoks ettenähtud tolmuimejat GAS
25/GAS 50/GAS 50 M või puidu- ja
mineraalsete materjalide tolmu jaoks
ettenähtud tolmuimejat GAS 50 MS.
–
Tagage töökohas hea ventilatsioon.
–
Soovitav on kasutada hingamisteede
kaitsemaski filtriga P2.
Pidage kinni töödeldavate materjalide suhtes
Teie riigis kehtivatest eeskirjadest.
Tolmueemaldusadapteri montaaž
(vt joonist G)
Kinnitage tolmueemaldusadapter
33
kinnituskruviga
32
alusplaadi
9
külge.
Tolmueemaldusadapteri
33
külge võib
ühendada imivooliku läbimõõduga 35 mm.
f
Tolmueemaldusadapterit ei tohi kasutada
ilma külgeühendatud
tolmueemaldusseadiseta.
Vastasel korral
võib tolmueemalduskanal ummistuda.
f
Tolmueemaldusadapteri külge ei tohi
ühendada tolmukotti.
Vastasel korral võib
tolmueemaldussüsteem ummistuda.
Optimaalse tolmuimemise tagamiseks tuleb
tolmueemaldusadapterit
33
regulaarselt
puhastada.
Tolmueemaldus eraldi seadmega
Kasutage äratõmbevoolikut
34
koos
tolmuimejaga (lisatarvik). Ülevaate erinevate
tolmuimejatega ühendamise võimalustest leiate
käesoleva kasutusjuhendi lõpust.
Tolmuimeja peab töödeldava materjali tolmu
imemiseks sobima.
Tervistkahjustava, kantserogeense ja kuiva
tolmu eemaldamiseks kasutage spetsiaaltol-
muimejat.
OBJ_BUCH-304-004.book Page 317 Wednesday, February 20, 2008 10:08 AM
318
|
Eesti
1 609 929 P97 | (20.2.08)
Bosch Power Tools
Kasutus
Kasutusviisid
f
Enne mistahes tööde teostamist seadme
kallal eemaldage seadmest aku.
Lõikesügavuse reguleerimine (vt joonis C)
f
Valige tooriku paksusele vastav
lõikesügavus.
Saeketas peaks tooriku alt
nähtavale jääma vähem kui ühe hamba
ulatuses.
Keerake lahti kinnitushoob
30
. Väiksema
lõikesügavuse reguleerimiseks tõmmake saagi
alusplaadilt
9
eemale, suurema lõikesügavuse
jaoks suruge saagi alusplaadile
9
lähemale.
Reguleerige soovitud mõõt välja lõikesügavuse
skaalal. Pingutage kinnitushoob
30
uuesti kinni.
Kinnitushoova
30
pingutusjõudu saab
reguleerida. Selleks kruvige kinnitushoob
30
maha, nihutage vähemalt 30
°
ja kinnitage
vastupäeva keerates uuesti kohale.
Lõikenurga reguleerimine
Asetage seade soovitavalt kettakaitse
7
otsmisele pinnale.
Keerake lahti tiibkruvi
15
. Kallutage saagi külje
suunas. Reguleerige soovitud mõõt välja skaalal
16
. Keerake tiibkruvi
15
uuesti kinni.
Märkus:
Kaldlõigete puhul on tegelik
lõikesügavus väiksem kui lõikesügavuse skaalal
29
näidatud väärtus.

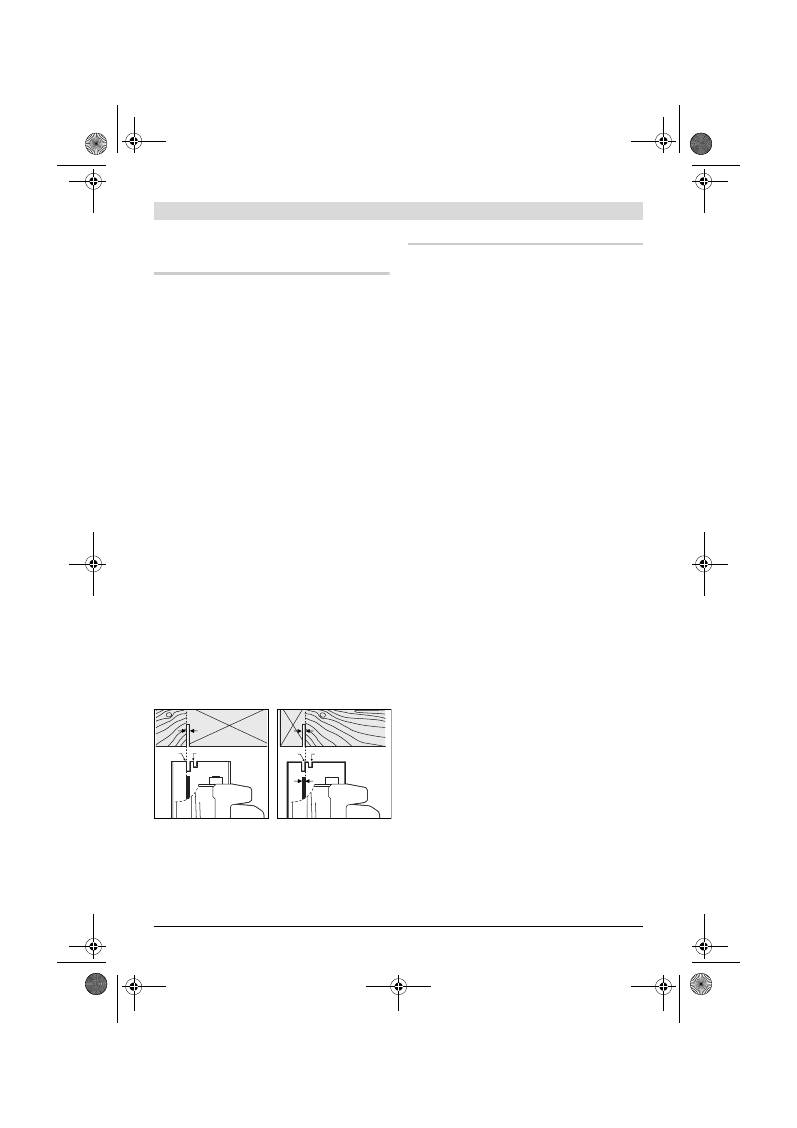

Lõikemärgid
Lõikemärk 0
°
(
12
) näitab saeketta asendit
täisnurga all saagimisel. Lõikemärk 45
°
(
13
)
näitab saeketta asendit saagimisel 45
°
nurga all.
Täpsuse tagamiseks asetage ketassaag
toorikule joonisel näidatud viisil. Soovitav on
teostada proovilõige.
Seadme kasutuselevõtt
Aku paigaldamine
f
Kasutage ainult Boschi originaalseid
Li-ioon-akusid, mille pinge vastab seadme
andmesildil toodud pingele.
Teiste akude
kasutamine võib põhjustada vigastusi ja
põlengu ohtu.
Lükake laetud aku
6
eest seadme talda. Suruge
aku täielikult talla sisse, nii et punast riba ei ole
enam näha ja aku on kindlalt lukustunud.
Sisse-/väljalülitus
Seadme
töölerakendamiseks
vajutage
kõigepealt
sisselülitustõkisele
2
ja
seejärel
lülitile (sisse/välja)
3
ja hoidke seda all.
Seadme
väljalülitamiseks
vabastage lüliti
(sisse/välja)
3
.
Märkus:
Ohutuse huvides ei ole võimalik lülitit
(sisse-/välja)
3
lukustada, vaid seda tuleb
töötamise ajal kogu aeg hoida sissevajutatud
asendis.
Järelpöörlemispidur
Integreeritud järelpöörlemispidur lühendab
saeketta järelpöörlemisaega pärast seadme
väljalülitamist.
Temperatuurikontrolli indikaator
Temperatuurikontrolli indikaatori
28
punane tuli
näitab, et seadme aku või elektroonika (paigal-
datud aku puhul) ei ole optimaalses tempera-
tuurivahemikus. Sellisel juhul seade ei tööta või
töötab poole võimsusega.
Aku temperatuurikontroll:
–
Punane tuli
28
põleb aku paigaldamisel aku-
laadimisseadmesse pidevalt: Aku tempera-
tuur on lubatud laadimistemperatuurist 0
°C
kuni 45
°C
kõrgem või madalam ja akut ei ole
võimalik laadida.
–
Punane tuli
28
vilgub vajutamisel klahvile
26
või lülitile (sisse/välja)
3
(paigaldatud aku
korral): Aku temperatuur on lubatud töötem-
peratuurist
–
10
°C
kuni +60
°C
kõrgem või
madalam.
–
Kui aku temperatuur on üle 70
°C
, lülitub aku
välja seniks, kuni jõuab uuesti lubatud
temperatuurivahemikku.
0°
45°
45°
0°
OBJ_BUCH-304-004.book Page 318 Wednesday, February 20, 2008 10:08 AM
Eesti
|
319
Bosch Power Tools
1 609 929 P97 | (20.2.08)
Seadme elektroonika temperatuurikontroll:
–
Punane LED-tuli
28
põleb vajutamisel lülitile
(sisse/välja)
3
pidevalt: Elektrilise tööriista
elektroonika temperatuur on madalam kui
5
°C
või kõrgem kui 75
°C
.
–
Kui temperatuur on kõrgem kui 90
°C
, lülitub
seadme elektroonika välja seniks, kuni jõuab
uuesti lubatud temperatuurivahemikku.
Kaitse täieliku tühjenemise vastu
Li-ioon-akut kaitseb elektrooniline kaitsesüs-
teem „Electronic Cell Protection (ECP)“ täieliku
tühjenemise eest. Tühja aku puhul lülitab kaitse-
lüliti seadme välja: Tarvik ei pöörle enam.
Tööjuhised
Kaitske saekettaid kukkumise ja löökide eest.
Juhtige seadet ühtlase ja mõõduka ettenihkega.
Liiga tugev ettenihe vähendab tarvikute
kasutusiga ja võib seadet kahjustada.
Saagimisjõudlus ja lõike kvaliteet sõltuvalt
olulisel määral saeketta seisundist ja
hambakujust. Seetõttu kasutage üksnes
teravaid ja töödeldava materjali jaoks sobivaid
saekettaid.
Puidu saagimine
Õige saeketta valik sõltub puidu liigist,
kvaliteedist ja sellest, kas on vaja teha piki- või
ristlõikeid.
Pikilõigete tegemisel kuusepuidus tekivad pikad
keerdlaastud.
Pöögi- ja tammepuu tolm on tervisele eriti
ohtlikud, seepärast kasutage kindlasti
tolmueemaldussüsteemi.
Saagimine paralleelrakise abil (vt joonist D)
Paralleelrakis
11
võimaldab teha täpseid lõikeid
piki tooriku serva ja ühesuguste mõõtmetega
ribade lõikamist.
Saagimine abiraami kasutades (vt joonist E)
Suurte toorikute või sirgete äärte lõikamiseks
võite töödeldavale esemele kinnitada
abiraamiks laua või liistu ja juhtida saagimisel
alusplaati piki abiraami.
Riputuskonks (vt joonist F)
Riputuskonksu
1
abil saate seadet riputada
näiteks redeli külge. Selleks tõmmake
riputuskonks
1
soovitud asendisse.
f
Ülesriputatud seadme puhul veenduge, et
välditud oleks saekettaga kokkupuude.
Vigastuste oht.
Suruge riputuskonks
1
tagasi sisse, kui soovite
seadmega töötada.
Juhised aku käsitsemiseks
Kaitske akut niiskuse ja vee eest.
Hoidke akut temperatuuril 0
°C
kuni 45
°C
.
Ärge jätke akut suvel autosse.
Puhastage aku ventilatsiooniavasid pehme,
puhta ja kuiva pintsliga.
Oluliselt lühenenud kasutusaeg pärast laadimist
näitab, et aku on muutunud kasutuskõlbmatuks
ja tuleb välja vahetada.
Järgige kasutusressursi ammendanud seadmete
käitlemise juhiseid.
Hooldus ja teenindus
Hooldus ja puhastus
f
Eemaldage aku seadmest enne mis tahes
töid seadme kallal (nt hooldus, tarvikute
vahetus jmt), samuti enne seadme transpor-
timist ja hoiulepanekut.
Lüliti (sisse/välja)
soovimatul käsitsemisel esineb vigastuste
oht.
f
Seadme laitmatu ja ohutu töö tagamiseks
hoidke seade ja selle ventilatsiooniavad
puhtad.
Pendelkettakaitse peab alati vabalt liikuma ja
automaatselt sulguma. Seetõttu hoidke
pendelkettakaitse ümbrus alati puhas.
Eemaldage tolm ja saepuru suruõhu või pintsli
abil.
Spetsiaalse kattekihita saekettad on soovitav
kaitseks korrosiooni vastu katta õhukese
happevaba õli kihiga. Enne saeketta kasutamist
tuleb õli eemaldada, vastasel korral võivad jääda
puidule plekid.
OBJ_BUCH-304-004.book Page 319 Wednesday, February 20, 2008 10:08 AM
320
|
Eesti
1 609 929 P97 | (20.2.08)
Bosch Power Tools
Saekettal olevad vaigu- või liimijäägid
halvendavad lõikekvaliteeti. Seepärast
puhastage saeketas kohe pärast kasutamist.
Antud seade on hoolikalt valmistatud ja testitud.
Kui seade sellest hoolimata rikki läheb, tuleb
see lasta parandada Boschi elektriliste
käsitööriistade volitatud remonditöökojas.
Järelepärimiste esitamisel ja tagavaraosade
tellimisel näidake kindlasti ära seadme
andmesildil olev 10-kohaline tootenumber.
Müügijärgne teenindus ja nõustamine
Müügiesindajad annavad vastused toote
paranduse ja hooldusega ning varuosadega
seotud küsimustele. Joonised ja lisateabe
varuosade kohta leiate ka veebiaadressilt:
www.bosch-pt.com
Boschi müügiesindajad nõustavad Teid toodete
ja lisatarvikute ostmise, kasutamise ja
seadistamisega seotud küsimustes.
Eesti Vabariik
Mercantile Group AS
Boschi elektriliste käsitööriistade remont ja
hooldus
Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: + 372 (0679) 1122
Fax: + 372 (0679) 1129
Transport
Akut on testitud vastavalt UN-käsiraamatu
ST/SG/AC.10/11/3. väljaande III osa lõigule
38.3. Aku on varustatud tõhusa kaitsega sise-
mise ülerõhu ja lühise vastu, samuti seadistega
aku vägivaldse avamise ning ohtliku tagasivoolu
tõkestamiseks.
Akus sisalduv liitiumikogus ei ületa lubatud piir-
määrasid. Seega ei kohaldata aku suhtes ei
üksikkomponendina ega seadmesse paigalda-
tuna riiklikke ja rahvusvahelisi ohtlike kaupade
osas kehtivaid nõudeid. Ohtlike kaupade osas
kehtivad nõuded võivad aga olla olulised mitme
aku transportimisel. Sellisel juhul võib osutuda
vajalikuks eritingimuste järgimine (nt pakendi
osas). Lisateave sisaldub inglisekeelses info-
lehes, mille leiate järgmiselt internetiaadressilt:
http://purchasing.bosch.com/en/start/
Allgemeines/Download/index.htm.
Kasutuskõlbmatuks muutunud
seadmete käitlus
Elektriseadmed, lisatarvikud ja pakendid tuleks
keskkonnasäästlikult ringlusse võtta.
Üksnes EL liikmesriikidele:
Ärge käidelge kasutuskõlbmatuks
muutunud elektrilisi tööriistu
koos olmejäätmetega!
Vastavalt Euroopa Parlamendi ja
nõukogu direktiivile 2002/96/EÜ
elektri- ja elektroonikaseadmete
jäätmete kohta ning direktiivi kohaldamisele liik-
mesriikides tuleb kasutuskõlbmatuks muutunud
elektrilised tööriistad eraldi kokku koguda ja
keskkonnasäästlikult korduskasutada või
ringlusse võtta.
Akud/patareid:
Li-ioon:
Järgige palun juhiseid punktis
„Transport“, lk 320.
Ärge visake akusid/patareisid olmejäätmete
hulka, tulle või vette. Akud/patareid tuleb kokku
koguda, ringlusse võtta või keskkonnasõbralikul
viisil hävitada.
Üksnes EL liikmesriikidele:
Vastavalt Euroopa Parlamendi ja nõukogu direk-
tiivile 91/157/EMÜ tuleb defektsed või kasutus-
ressursi ammendanud akud/patareid ringlusse
võtta.
Tootja jätab endale õiguse muudatuste tegemiseks.
OBJ_BUCH-304-004.book Page 320 Wednesday, February 20, 2008 10:08 AM
