Dansk | 37

Holder

Dansk

Kom ikke holderen 8 i nærheden af pace-

makere. Magneterne 12 danner et magnet-

Sikkerhedsinstrukser

felt, som kan påvirke pacemakernes funkti-

on.

Punktlaser

Alle anvisninger skal læses og følges, for at

f Hold holderen 8 væk fra magnetiske databærere og

man kan arbejde fareløst og sikkert med

magnetisk sarte maskiner. Magneternes virkning 12 kan

måleværktøjet. Advarselsskilte på måle-

føre til irreversibelt datatab.

værktøjet må aldrig gøres ukendelige.

DISSE ANVISNINGER BØR OPBEVARES TIL

Beskrivelse af produkt og ydelse

SENERE BRUG.

Klap venligst foldesiden med illustration af måleværktøjet ud

f Forsigtig – hvis der bruges betjenings- eller justerings-

og lad denne side være foldet ud, mens du læser betjenings-

udstyr eller hvis der udføres processer, der afviger fra

vejledningen.

de her angivne, kan dette føre til alvorlig strålingseks-

position.

Beregnet anvendelse

f Måleværktøjet leveres med et advarselsskilt på en-

Måleværktøjet er beregnet til at beregne og kontrollere vand-

gelsk (på den grafiske illustration over måleværktøjet

rette og lodrette linjer samt lodpunkter.

har det nummer 5).

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til

illustrationen af måleværktøjet på illustrationssiden.

1 Åbning til laserstråle

2 Lås af låg til batterirum

3 Låg til batterirum

IEC 60825-1:2007-03

4 Start-stop-kontakt

<

1 mW, 635 nm

5 Laser-advarselsskilt

6 Stativholder 1/4"

f Klæb den medleverede etiket på dit sprog oven på ad-

7 Serienummer

varselsskiltets tekst, før måleværktøjet tages i brug

8 Holder

første gang.

9 Stilleskrue til holder

f Ret ikke laserstrålen mod personer eller dyr og ret ikke

10 Holderens skruehuller

blikket ind i laserstrålen. Dette måleværktøj udsender la-

11 Bælteføring

serstråler fra laserklasse 2 iht. IEC 60825-1. Derved kan

12 Magnete

du komme til at blænde personer.

13 Stativholder 1/4" på holderen

14 Stativholder 5/8" på holderen

f Anvend ikke de specielle laserbriller som beskyttelses-

15 Måleplade med fod*

briller. Laserbrillerne anvendes til bedre at kunne se laser-

strålen, de beskytter dog ikke mod laserstråler.

16 Beskyttelsestaske

17 Specielle laserbriller*

f Anvend ikke de specielle laserbriller som solbriller el-

18 Stativ*

ler i trafikken. Laserbrillerne beskytter ikke 100 % mod

* Tilbehør, som er illustreret eller beskrevet i brugsanvisningen,

ultraviolette (UV) stråler og reducerer ens evne til at regi-

hører ikke til standard-leveringen.

strere og iagttage farver.

Tekniske data

f Sørg for, at måleværktøjet kun repareres af kvalifice-

rede fagfolk og at der kun benyttes originale reserve-

Punktlaser GPL 3

dele. Dermed sikres det, at måleværktøjet bliver ved med

Typenummer

3 601 K66 1..

at være sikkert.

Arbejdsområde

30 m

f Sørg for, at børn ikke kan komme i kontakt med laser-

Nivelleringsnøjagtighed

± 0,3 mm/m

måleværktøjet. Du kan utilsigtet komme til at blænde per-

soner.

Selvnivelleringsområde typisk

langs med

f Brug ikke måleværktøjet i eksplosionsfarlige omgivel-

– længdeaksen

± 5°

ser, hvor der findes brændbare væsker, gasser eller

–tværaksen

± 3°

støv. I måleværktøjet kan der opstå gnister, der antænder

støv eller dampe.

Nivelleringstid typisk

<4s

Driftstemperatur

–10 °C...+40 °C

Dit måleværktøj identificeres entydigt vha. serienummeret 7 på type-

skiltet.

Bosch Power Tools 1 609 929 S08 | (13.3.12)

OBJ_BUCH-807-003.book Page 38 Tuesday, March 13, 2012 9:26 AM

38 | Dansk

Punktlaser GPL 3

Tænd/sluk

Opbevaringstemperatur

–20 °C...+70 °C

Måleværktøjet tændes ved at skubbe start-stop-kontakten 4

opad, så „I“ fremkommer på kontakten. Måleværktøjet sender

Relativ luftfugtighed max.

90 %

straks efter tændingen en laserstråle hver ud af åbningen 1.

Laserklasse

2

f Ret ikke laserstrålen mod personer eller dyr og ret ikke

Lasertype

635 nm, <1 mW

blikket ind i laserstrålen, heller ikke fra stor afstand.

Stativholder

1/4"

Måleværktøjet slukkes ved at skubbe start-stop-kontakten 4

Batterier

3x1,5VLR06(AA)

nedad, så „0“ fremkommer på kontakten. Pendulenheden lå-

Driftstid ca.

24 h

ses, når værktøjet slukkes.

Vægt svarer til

Frakoblingsautomatik indstilles

EPTA-Procedure 01/2003

0,25 kg

Standardmæssigt frakobler måleværktøjet automatisk

Mål (længde x bredde x højde)

104x40x80mm

20 min efter tændingen.

Tæthedsgrad

IP 5X

Denne frakoblingsautomatik kan omstilles fra 20 min til 8 h.

Dit måleværktøj identificeres entydigt vha. serienummeret 7 på type-

Tænd for måleværktøjet, sluk straks for det igen og tænd for

skiltet.

det igen i løbet af 4 s. Ændringen bekræftes ved at alle laser-

stråler blinker efter den anden tænding i 2 s i hurtig takt.

f Sørg for, at måleværktøjet altid er under opsyn og sluk

Montering

for måleværktøjet efter brug. Andre personer kan blive

Isætning/udskiftning af batterier

blændet af laserstrålen.

Det anbefales, at måleværktøjet drives med Alkali-Mangan-

Næste gang måleværktøjet tændes, er frakoblingsautomatik-

batterier.

ken igen indstillet på 20 min.

Batterirummet åbnes 3 ved at dreje fastlåsningen 2 til højre i

Arbejde med nivelleringsautomatik

position og trække låget til batterirummet af. Sæt de

medleverede batterier i. Kontrollér at polerne vender rigtigt

Stil måleværktøjet på et vandret, fast underlag og fastgør det

som vist på indersiden af batterirummet.

på holderen 8 eller stativet 18.

Anbring låget til batterirummet forneden på huset og tryk det

Efter tændingen udligner nivelleringsautomatikken ujævnhe-

fast opad. Drej låsningen 2 til venstre i position for at låse

der i selvnivelleringsområdet på ± 5° (længdeakse) hhv. ± 3°

låget til batterirummet.

(tværakse) automatisk. Nivelleringen er afsluttet, så snart la-

Blinker laserstrålerne langsomt i drift, er batterierne svage.

serpunkterne ikke bevæger sig mere.

Måleværktøjet kan efter det første blinke køre i endnu ca. 8 h.

Er den automatiske nivellering ikke mulig (f.eks. fordi måle-

Skift altid alle batterier på en gang. Batterierne skal stamme

værktøjets standflade afviger mere end 5° hhv. 3° fra den

fra den samme fabrikant og have den samme kapacitet.

vandrette, blinker laserstrålerne i hurtig takt. Stil i dette tilfæl-

de måleværktøjet vandret og vent på selvnivelleringen. Så

f Tag batterierne ud af måleværktøjet, hvis måleværktø-

snart måleværktøjet befinder sig i selvnivelleringsområdet på

jet ikke skal bruges i længere tid. Batterierne kan korro-

± 5° hhv. ± 3°, lyser laserstrålerne igen konstant.

dere og aflade sig selv, hvis de bliver siddende i måleværk-

tøjet i længere tid.

I tilfælde af vibrationer eller positionsændringer under brugen

nivelleres måleværktøjet automatisk igen. Kontrollér efter ni-

velleringen laserstrålernes position mht. referencepunkter

Drift

for at undgå fejl som følge af en forskydning af måleværktøjet.

Ibrugtagning

Nivelleringsnøjagtighed

f Beskyt måleværktøjet mod fugtighed og direkte sol-

stråler.

Påvirkning af målenøjagtighed

f Udsæt ikke måleværktøjet for ekstreme temperaturer

Laserens målenøjagtighed påvirkes fremfor alt af omgivelses-

eller temperatursvingninger. Lad det f.eks. ikke ligge i

temperaturen. Især temperaturforskelle der forløber fra gul-

bilen i længere tid. Sørg altid for, at måleværtøjet er tem-

vet og opad kan distrahere laserstrålen.

pereret ved større temperatursvingninger, før det tages i

Da temperaturlaget er størst i nærheden af jorden, skal måle-

brug. Ved ekstreme temperaturer eller temperatursving-

værktøjet helst monteres på et almindeligt stativ og opstilles i

ninger kan måleværktøjets præcision forringes.

midten af arbejdsfladen.

f Sørg for at måleværktøjet ikke udsættes for voldsom-

Udover eksterne påvirkninger kan også værktøjsspecifikke

me stød og at det ikke tabes på jorden. Hvis måleværktø-

påvirkninger (som f.eks. styrt eller kraftige stød) føre til afvi-

jet udsættes for stærke, udvendige påvirkninger, skal du

gelser. Kontrollér derfor måleværktøjets nøjagtighed, før ar-

altid gennemføre en nøjagtighedskontrol, før der arbejdes

bejdet startes.

videre med måleværktøjet (se „Nivelleringsnøjagtighed“).

Overskrider måleværktøjet den max. afvigelse ved en af te-

f Sluk for måleværktøjet, før det transporteres. Når det

sterne, skal det repareres hos Bosch Service Center.

slukkes, låses pendulenheden, der ellers kan beskadiges,

hvis den udsættes for store bevægelser.

1 609 929 S08 | (13.3.12) Bosch Power Tools

OBJ_BUCH-807-003.book Page 39 Tuesday, March 13, 2012 9:26 AM

Dansk | 39

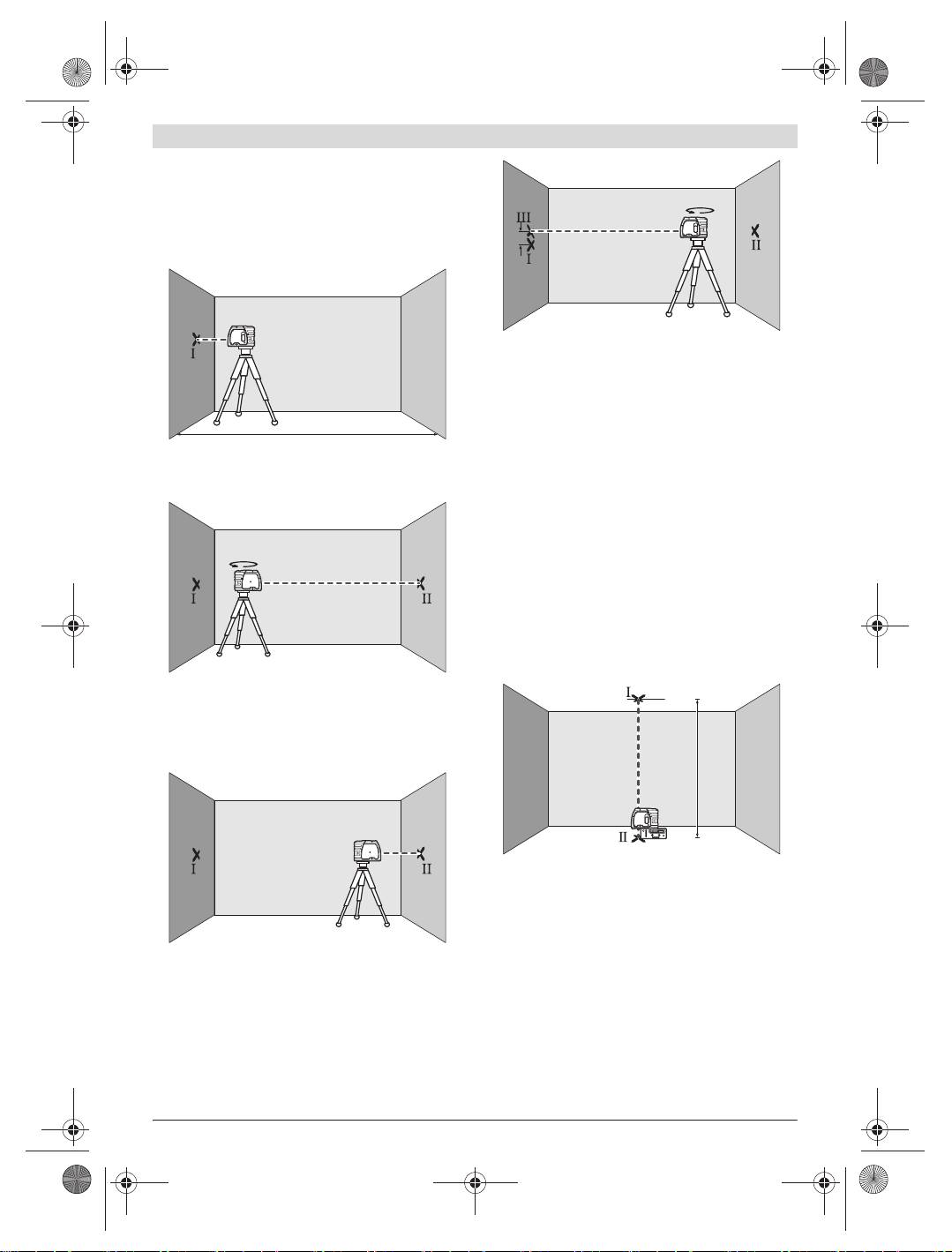

Vandret nivelleringsnøjagtighed kontrolleres

Til kontrol har du brug for en fri målestrækning på 20 m på

fast grund mellem to vægge A og B.

A

180˚

B

– Montér måleværktøjet på en holder eller et stativ i nærhe-

den af væg A eller stil det på en fast, lige undergrund. Tænd

d

for måleværktøjet.

A

B

– Drej måleværktøjet 180°, uden at højden ændres. Lad det

nivellere og marker laserstrålens punktmidte på væggen A

(punkt III). Sørg for, at punktet III ligger så lodret som mu-

ligt over hhv. under punktet I.

– Forskellen d mellem de to markerede punkter I og III på

20 m

væggen A er måleværktøjets faktiske højdeafvigelse.

– Ret den vandrette laserstråle mod den nærliggende væg A

På målestrækningen 2 x 20 m = 40 m er den max. tilladte af-

og lad måleværktøjet nivellere. Markér laserpunktets mid-

vigelse:

te på væggen (punkt I).

40 m x ± 0,3 mm/m = ± 12 mm.

Differencen d mellem punkterne I og III må som følge heraf

max. være 12 mm.

A

B

Lodret nivelleringsnøjagtighed kontrolleres

180˚

Til dette kontrolarbejde har du brug for en fri målestrækning

på fast undergrund med en afstand på ca. 5 m mellem gulv og

loft.

– Tegn en lige streg i loftet.

– Montér måleværktøjet på holderen eller stativet. Tænd for

måleværktøjet og drej det, så den nederste lodstråle ses

på gulvet.

– Drej måleværktøjet 180°, lad det indnivellere og markér

laserstrålens punktmidte på den modsatliggende væg B

(punkt II).

– Placér måleværktøjet – uden at dreje det – i nærheden af

væg B, tænd for det og lad det indnivellere.

5 m

A

B

– Positionér måleværktøjet på en sådan måde, at den øver-

ste lodstråle rammer stregen i loftet. Lad måleværktøjet ni-

vellere. Markér midten af det øverste laserpunkt på stre-

gen i loftet (punkt I). Markér desuden midten af det

nederste laserpunkt på gulvet (punkt II).

– Indstil måleværktøjet i højden på en sådan måde (ved

hjælp af stativet eller i givet fald ved at lægge noget ind un-

der), at laserstrålens punktmidte nøjagtigt rammer det tid-

ligere markerede punkt II på væggen B.

Bosch Power Tools 1 609 929 S08 | (13.3.12)

OBJ_BUCH-807-003.book Page 40 Tuesday, March 13, 2012 9:26 AM

40 | Dansk

d

Arbejde med målepladen (tilbehør)

Ved hjælp af målepladen 15 kan du overføre lasermarkerin-

gen på gulvet/jorden og laserhøjden på en væg.

Med nulfeltet og skalaen kan du måle forskydningen til den øn-

skede højde og overføre den til et andet sted. Dermed bortfal-

der den nøjagtige indstilling af måleværktøjet til den højde,

der skal overføres.

Målepladen 15 har en refleksbelægning, som gør det nemmre

at se laserstrålen ved større afstsand eller hvis solen er meget

stærk. Lysstyrkeforstærkningen kan kun erkendes, hvis du

retter blikket mod målepladen parallelt med laserstrålen.

– Drej måleværktøjet 180°. Positionér det på en sådan må-

Specielle laserbriller (tilbehør)

de, at midten af det nederste laserpunkt ligger på det alle-

De specielle laserbriller bortfiltrerer omgivelseslyset. Derved

rede markerede punkt II og det øverste laserpunkt på stre-

fremkommer laserens røde lys noget lysere for øjet.

gen i loftet. Lad måleværktøjet nivellere. Markér midten af

f Anvend ikke de specielle laserbriller som beskyttelses-

det øverste laserpunkt på stregen i loftet (punkt III).

briller. Laserbrillerne anvendes til bedre at kunne se laser-

– Forskellen d mellem de to markerede punkter I og III i

strålen, de beskytter dog ikke mod laserstråler.

loftet, den faktiske afvigelse mellem måleværktøjet og den

f Anvend ikke de specielle laserbriller som solbriller el-

lodrette linje.

ler i trafikken. Laserbrillerne beskytter ikke 100 % mod

På målestrækningen 2 x 5 m = 10 m er den max. tilladte afvi-

ultraviolette (UV) stråler og reducerer ens evne til at regi-

gelse:

strere og iagttage farver.

10 m x ± 0,3 mm/m = ± 3 mm.

Differencen d mellem punkterne I og III må som følge heraf

Vedligeholdelse og service

max. være 3 mm.

Vedligeholdelse og rengøring

Arbejdsvejledning

Opbevar og transportér kun måleværktøjet i den medlevere-

f Brug altid kun midten af laserpunktet til at markere.

de beskyttelsestaske.

Laserpunktets størrelse ændrer sig med afstanden.

Renhold måleværtøjet.

Dyp ikke måleværktøjet i vand eller andre væsker.

Fastgørelse med holder

Tør snavs af værktøjet med en fugtig, blød klud. Anvend ikke

Måleværktøjet fastgøres på holderen 8 ved at dreje stilleskruen

rengørings- eller opløsningsmidler.

9 til holderen i 1/4"-stativholderen 6 fast på måleværktøjet.

Rengør især fladerne ved laserens udgangsåbning med regel-

Måleværktøjet drejes på holderen ved at løsne skruen 9 en

mæssige mellemrum og fjern fnug.

smule.

Skulle måleværktøjet trods omhyggelig fabrikation og kontrol

– Drej måleværktøjet på holderen 8 ud til siden eller bagud,

alligevel holde op med at fungere, skal reparationen udføres

så den nederste lodstråle kommer til syne.

af et autoriseret servicecenter for Bosch el-værktøj. Forsøg

– Drej måleværktøjet på holderen 8 for at overføre højder

ikke at åbne måleværktøjet selv.

med den vandrette laserstråle.

Måleværktøjets 10-cifrede typenummer (se typeskilt) skal al-

Vha. holderen 8 har du følgende muligheder for at fastgøre

tid angives ved forespørgsler og bestilling af reservedele.

måleværktøjet:

Send altid måleværktøjet til reparation i beskyttelsestasken

– Montér holderen 8 på stativet 18 eller et almindeligt foto-

16.

stativ med 1/4"-stativholderen 13. Til fastgørelse på et al-

mindeligt byggestativ har du brug for 5/8"-stativholderen

Kundeservice og kunderådgivning

14.

Kundeservice besvarer dine spørgsmål vedr. reparation og

– Til ståldele fastgøres holderen 8 med magneterne 12.

vedligeholdelse af dit produkt samt reservedele. Reservedel-

– Til vægge af gips eller træ skrues holderen 8 fast med skruer.

stegninger og informationer om reservedele findes også under:

Stik skruer med en længde på mindst 60 mm gennem skrue-

www.bosch-pt.com

hullerne 10 på holderen.

Bosch kundeservice-team vil gerne hjælpe dig med at besvare

– På rør eller lignende kan holderen 8 fastgøres med et al-

spørgsmål vedr. køb, anvendelse og indstilling af produkter

mindeligt bælte, der trækkes gennem bælteføringen 11.

og tilbehør.

Arbejde med stativet (tilbehør)

Dansk

Et stativ 18 tilbyder et stabilt, højdeindstilleligt måleunder-

Bosch Service Center

lag. Anbring måleværktøjets stativholder 6 på stativets 1/4"-

Telegrafvej 3

gevind og skru det fast med stativets stilleskrue.

2750 Ballerup

Tlf. Service Center: +45 (4489) 8855

Fax: +45 (4489) 87 55

E-Mail: vaerktoej@dk.bosch.com

1 609 929 S08 | (13.3.12) Bosch Power Tools
