| Nederlands
2 609 140 740 | (8.9.11)
Bosch Power Tools
Allentare il controdado
19
e regolare la larghezza di battuta
desiderata alla scala
18
. Serrare di nuovo saldamente il con-
trodado
19
.
Regolare conformemente la profondità di battuta desiderata
con la guida profondità di battuta
24
.
Effettuare più volte la piallatura fino a quando è stata raggiun-
ta la profondità di battuta desiderata. Condurre il pialletto con
pressione d’appoggio laterale.

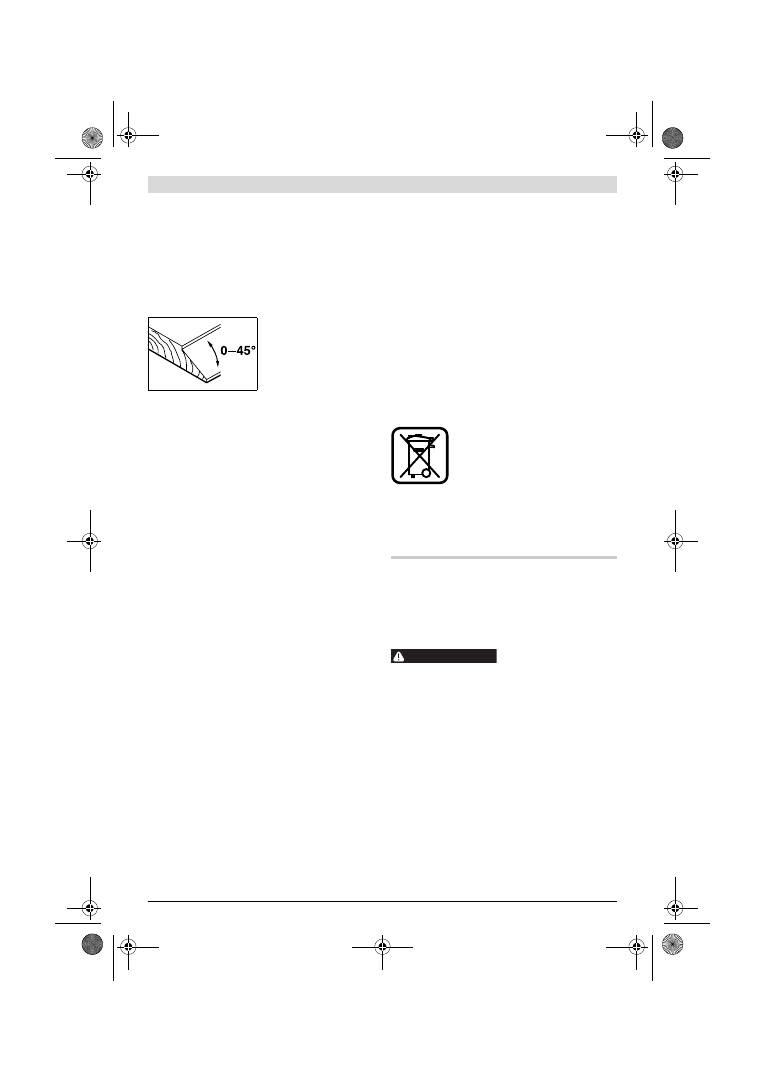

Smussatura con guida angolare
Per la smussatura di scanala-
ture e superfici regolare l’an-
golo d’inclinazione necessa-
rio con la regolazione
dell’angolo
22
.
Manutenzione ed assistenza
Manutenzione e pulizia
f
Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.
f
Per poter garantire buone e sicure operazioni di lavoro,
tenere sempre puliti l’elettroutensile e le prese di ven-
tilazione.
Mantenere il piedino d’appoggio
16
facilmente azionabile e
pulirlo regolarmente.
Quando le spazzole di carbone sono usurate, l’elettroutensile
si spegne automaticamente. Per le operazioni di manutenzio-
ne l’elettroutensile deve essere spedito al Centro di Assisten-
za Clienti. Per l’indirizzo, vedere paragrafo «Servizio di assi-
stenza ed assistenza clienti».
Se nonostante gli accurati procedimenti di produzione e di
controllo l’elettroutensile dovesse guastarsi, la riparazione va
fatta effettuare da un punto di assistenza autorizzato per gli
elettroutensili Bosch.
In caso di richieste o di ordinazione di pezzi di ricambio, co-
municare sempre il codice prodotto a 10 cifre riportato sulla
targhetta di fabbricazione dell’elettroutensile!
Servizio di assistenza ed assistenza clienti
Il servizio di assistenza risponde alle Vostre domande relative
alla riparazione ed alla manutenzione del Vostro prodotto
nonché concernenti le parti di ricambio. Disegni in vista
esplosa ed informazioni relative alle parti di ricambio sono
consultabili anche sul sito:
www.bosch-pt.com
Il team assistenza clienti Bosch è a Vostra disposizione per ri-
spondere alle domande relative all’acquisto, impiego e rego-
lazione di apparecchi ed accessori.
Italia
Officina Elettroutensili
Robert Bosch S.p.A. c/o GEODIS
Viale Lombardia 18
20010 Arluno
Tel.: +39 (02) 36 96 26 63
Fax: +39 (02) 36 96 26 62
Fax: +39 (02) 36 96 86 77
E-Mail: officina.elettroutensili@it.bosch.com
Svizzera
Tel.: +41 (044) 8 47 15 13
Fax: +41 (044) 8 47 15 53
Smaltimento
Avviare ad un riciclaggio rispettoso dell’ambiente gli imballag-
gi, gli elettroutensili e gli accessori dismessi.
Non gettare elettroutensili dismessi tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformemente alla norma della direttiva
2002/96/CE sui rifiuti di apparecchiature
elettriche ed elettroniche (RAEE) ed all’attua-
zione del recepimento nel diritto nazionale, gli
elettroutensili diventati inservibili devono es-
sere raccolti separatamente ed essere inviati
ad una riutilizzazione ecologica.
Con ogni riserva di modifiche tecniche.
Nederlands
Veiligheidsvoorschriften
Algemene veiligheidswaarschuwingen voor elek-
trische gereedschappen
Lees alle veiligheidswaar-
schuwingen en alle voor-
schriften.
Als de waarschuwingen en voorschriften niet wor-
den opgevolgd, kan dit een elektrische schok, brand of
ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toe-
komstig gebruik.
Het in de waarschuwingen gebruikte begrip „elektrisch gereed-
schap” heeft betrekking op elektrische gereedschappen voor ge-
bruik op het stroomnet (met netsnoer) en op elektrische gereed-
schappen voor gebruik met een accu (zonder netsnoer).
Veiligheid van de werkomgeving
f
Houd uw werkomgeving schoon en goed verlicht.
Een
rommelige of onverlichte werkomgeving kan tot ongeval-
len leiden.
f
Werk met het elektrische gereedschap niet in een om-
geving met explosiegevaar waarin zich brandbare
vloeistoffen, brandbare gassen of brandbaar stof be-
vinden.
Elektrische gereedschappen veroorzaken vonken
die het stof of de dampen tot ontsteking kunnen brengen.
WAARSCHUWING
OBJ_DOKU-27752-001.fm Page 36 Thursday, September 8, 2011 9:58 AM
Nederlands |
37
Bosch Power Tools
2 609 140 740 | (8.9.11)
f
Houd kinderen en andere personen tijdens het gebruik
van het elektrische gereedschap uit de buurt.
Wanneer
u wordt afgeleid, kunt u de controle over het gereedschap
verliezen.
Elektrische veiligheid
f
De aansluitstekker van het elektrische gereedschap
moet in het stopcontact passen. De stekker mag in geen
geval worden veranderd. Gebruik geen adapterstekkers
in combinatie met geaarde elektrische gereedschappen.
Onveranderde stekkers en passende stopcontacten beper-
ken het risico van een elektrische schok.
f
Voorkom aanraking van het lichaam met geaarde op-
pervlakken, bijvoorbeeld van buizen, verwarmingen,
fornuizen en koelkasten.
Er bestaat een verhoogd risico
door een elektrische schok wanneer uw lichaam geaard is.
f
Houd het gereedschap uit de buurt van regen en vocht.
Het binnendringen van water in het elektrische gereed-
schap vergroot het risico van een elektrische schok.
f
Gebruik de kabel niet voor een verkeerd doel, om het
elektrische gereedschap te dragen of op te hangen of
om de stekker uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe randen en be-
wegende gereedschapdelen.
Beschadigde of in de war
geraakte kabels vergroten het risico van een elektrische
schok.
f
Wanneer u buitenshuis met elektrisch gereedschap
werkt, dient u alleen verlengkabels te gebruiken die
voor gebruik buitenshuis zijn goedgekeurd.
Het gebruik
van een voor gebruik buitenshuis geschikte verlengkabel
beperkt het risico van een elektrische schok.
f
Als het gebruik van het elektrische gereedschap in een
vochtige omgeving onvermijdelijk is, dient u een aard-
lekschakelaar te gebruiken.
Het gebruik van een aardlek-
schakelaar vermindert het risico van een elektrische
schok.
Veiligheid van personen
f
Wees alert, let goed op wat u doet en ga met verstand
te werk bij het gebruik van het elektrische gereed-
schap. Gebruik geen elektrisch gereedschap wanneer
u moe bent of onder invloed staat van drugs, alcohol of
medicijnen.
Een moment van onoplettendheid bij het ge-
bruik van het elektrische gereedschap kan tot ernstige ver-
wondingen leiden.
f
Draag persoonlijke beschermende uitrusting. Draag al-
tijd een veiligheidsbril.
Het dragen van persoonlijke be-
schermende uitrusting zoals een stofmasker, slipvaste
werkschoenen, een veiligheidshelm of gehoorbescherming,
afhankelijk van de aard en het gebruik van het elektrische
gereedschap, vermindert het risico van verwondingen.
f
Voorkom per ongeluk inschakelen. Controleer dat het
elektrische gereedschap uitgeschakeld is voordat u de
stekker in het stopcontact steekt of de accu aansluit en
voordat u het gereedschap oppakt of draagt.
Wanneer u
bij het dragen van het elektrische gereedschap uw vinger
aan de schakelaar hebt of wanneer u het gereedschap in-
geschakeld op de stroomvoorziening aansluit, kan dit tot
ongevallen leiden.
f
Verwijder instelgereedschappen of schroefsleutels
voordat u het elektrische gereedschap inschakelt.
Een
instelgereedschap of sleutel in een draaiend deel van het
gereedschap kan tot verwondingen leiden.
f
Voorkom een onevenwichtige lichaamshouding. Zorg
ervoor dat u stevig staat en steeds in evenwicht blijft.
Daardoor kunt u het elektrische gereedschap in onver-
wachte situaties beter onder controle houden.
f
Draag geschikte kleding. Draag geen loshangende kle-
ding of sieraden. Houd haren, kleding en handschoe-
nen uit de buurt van bewegende delen.
Loshangende
kleding, lange haren en sieraden kunnen door bewegende
delen worden meegenomen.
f
Wanneer stofafzuigings- of stofopvangvoorzieningen
kunnen worden gemonteerd, dient u zich ervan te ver-
zekeren dat deze zijn aangesloten en juist worden ge-
bruikt.
Het gebruik van een stofafzuiging beperkt het ge-
vaar door stof.
Zorgvuldige omgang met en zorgvuldig gebruik van elek-
trische gereedschappen
f
Overbelast het gereedschap niet. Gebruik voor uw werk-
zaamheden het daarvoor bestemde elektrische gereed-
schap.
Met het passende elektrische gereedschap werkt u
beter en veiliger binnen het aangegeven capaciteitsbereik.
f
Gebruik geen elektrisch gereedschap waarvan de
schakelaar defect is.
Elektrisch gereedschap dat niet
meer kan worden in- of uitgeschakeld, is gevaarlijk en moet
worden gerepareerd.
f
Trek de stekker uit het stopcontact of neem de accu uit
het elektrische gereedschap voordat u het gereed-
schap instelt, toebehoren wisselt of het gereedschap
weglegt.
Deze voorzorgsmaatregel voorkomt onbedoeld
starten van het elektrische gereedschap.
f
Bewaar niet-gebruikte elektrische gereedschappen
buiten bereik van kinderen. Laat het gereedschap niet
gebruiken door personen die er niet mee vertrouwd
zijn en deze aanwijzingen niet hebben gelezen.
Elektri-
sche gereedschappen zijn gevaarlijk wanneer deze door
onervaren personen worden gebruikt.
f
Verzorg het elektrische gereedschap zorgvuldig. Con-
troleer of bewegende delen van het gereedschap cor-
rect functioneren en niet vastklemmen en of onderde-
len zodanig gebroken of beschadigd zijn dat de werking
van het elektrische gereedschap nadelig wordt beïn-
vloed. Laat deze beschadigde onderdelen voor het ge-
bruik repareren.
Veel ongevallen hebben hun oorzaak in
slecht onderhouden elektrische gereedschappen.
f
Houd snijdende inzetgereedschappen scherp en
schoon.
Zorgvuldig onderhouden snijdende inzetgereed-
schappen met scherpe snijkanten klemmen minder snel
vast en zijn gemakkelijker te geleiden.
f
Gebruik elektrisch gereedschap, toebehoren, inzetge-
reedschappen en dergelijke volgens deze aanwijzin-
gen. Let daarbij op de arbeidsomstandigheden en de
uit te voeren werkzaamheden.
Het gebruik van elektri-
sche gereedschappen voor andere dan de voorziene toe-
passingen kan tot gevaarlijke situaties leiden.
OBJ_DOKU-27752-001.fm Page 37 Thursday, September 8, 2011 9:58 AM
38
| Nederlands
2 609 140 740 | (8.9.11)
Bosch Power Tools
Service
f
Laat het elektrische gereedschap alleen repareren
door gekwalificeerd en vakkundig personeel en alleen
met originele vervangingsonderdelen.
Daarmee wordt
gewaarborgd dat de veiligheid van het gereedschap in
stand blijft.
Veiligheidsvoorschriften voor schaafmachines
f
Wacht tot de messenas tot stilstand is gekomen voor-
dat u het elektrische gereedschap neerlegt.
Een bloot-
liggende ronddraaiende messenas kan vasthaken aan het
oppervlak. Dit kan leiden tot het verlies van de controle
over het gereedschap en tot ernstige verwondingen.
f
Houd het elektrische gereedschap alleen aan de geïso-
leerde greepvlakken vast, aangezien de messenas het
netsnoer van het gereedschap kan raken.
Contact met
een onder spanning staande leiding kan ook metalen delen
van het gereedschap onder spanning zetten en tot een
elektrische schok leiden.
f
Bevestig het werkstuk op een stabiele ondergrond en
zet het vast met lijmklemmen of op andere wijze.
Als u
het werkstuk alleen met uw hand vasthoudt of tegen uw
lichaam houdt, blijft het labiel. Dit kan tot het verlies van de
controle leiden.
f
Gebruik een geschikt detectieapparaat om verborgen
stroom-, gas- of waterleidingen op te sporen of raad-
pleeg het plaatselijke energie- of waterleidingbedrijf.
Contact met elektrische leidingen kan tot brand of een
elektrische schok leiden. Beschadiging van een gasleiding
kan tot een explosie leiden. Breuk van een waterleiding
veroorzaakt materiële schade en kan een elektrische
schok veroorzaken.
f
Grijp niet met uw handen in de spaanafvoer.
U kunt zich
aan ronddraaiende delen verwonden.
f
Beweeg het elektrische gereedschap alleen ingescha-
keld naar het werkstuk.
Anders bestaat er gevaar voor
een terugslag als het inzetgereedschap in het werkstuk
vasthaakt.
f
Houd de schaafmachine tijdens de werkzaamheden al-
tijd zo vast dat de schaafzool plat op het werkstuk ligt.
De schaafmachine kan anders kantelen en dit kan tot ver-
wondingen leiden.
f
Schaaf nooit over metalen voorwerpen, spijkers of
schroeven.
Messen en messenas kunnen beschadigd wor-
den en dit kan tot sterke trillingen leiden.
Product- en vermogensbeschrijving
Lees alle veiligheidswaarschuwingen en al-
le voorschriften.
Als de waarschuwingen en
voorschriften niet worden opgevolgd, kan dit
een elektrische schok, brand of ernstig letsel
tot gevolg hebben.
Vouw de uitvouwbare pagina met de afbeelding van het ge-
reedschap open en laat deze pagina opengevouwen terwijl u
de gebruiksaanwijzing leest.
Gebruik volgens bestemming
Het elektrische gereedschap is bestemd voor het met vaste
steun schaven van houtmaterialen zoals balken en planken.
Het is ook geschikt voor het afschuinen van randen en voor
het schaven van sponningen.
Afgebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van
het elektrische gereedschap op de pagina met afbeeldingen.
1
Spaandiepteschaalverdeling
2
Draaiknop voor spaandiepte-instelling (geïsoleerd
greepvlak)
3
Spaanafvoer
4
Inschakelblokkering voor aan/uit-schakelaar
5
Aan/uit-schakelaar
6
Schaafzool
7
V-groeven
8
Handgreep (geïsoleerd greepvlak)
9
Meskop
10
Spanelement voor schaafmes
11
Bevestigingsschroef voor schaafmes
12
HM/TC-schaafmes
13
Inbussleutel
14
Afzuigslang (Ø 35 mm)*
15
Stof- en spanenzak*
16
Parkeerschoen
17
Parallelgeleider
18
Schaalverdeling voor sponningbreedte
19
Vaststelmoer voor instelling sponningbreedte
20
Bevestigingsschroef voor parallel- en verstekgeleider
21
Verstekgeleider*
22
Vaststelmoer voor verstekinstelling
23
Bevestigingsschroef voor sponningdiepteaanslag
24
Sponningdiepteaanslag*
* Niet elk afgebeeld en beschreven toebehoren wordt standaard
meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-
programma.
Technische gegevens
Schaafmachine
GHO 15-82
Professional
Zaaknummer
3 601 E94 0..
Opgenomen vermogen
W
600
Afgegeven vermogen
W
340
Onbelast toerental
min
-1
16000
Spaandiepte
mm
0 – 1,5
Sponningdiepte
mm
0 – 9
De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijken-
de spanningen en bij per land verschillende uitvoeringen kunnen deze
gegevens afwijken.
Let op het zaaknummer op het typeplaatje van het elektrische gereed-
schap. De handelsbenamingen van sommige elektrische gereedschap-
pen kunnen afwijken.
OBJ_DOKU-27752-001.fm Page 38 Thursday, September 8, 2011 9:58 AM
Nederlands |
39
Bosch Power Tools
2 609 140 740 | (8.9.11)
Informatie over geluid en trillingen
Meetwaarden voor geluid bepaald volgens EN 60745.
Het A-gewogen geluidsniveau van het gereedschap bedraagt
kenmerkend: geluidsdrukniveau 84 dB(A); geluidsvermogen-
niveau 95 dB(A). Onzekerheid K=3 dB.
Draag een gehoorbescherming.
Totale trillingswaarden a
h
(vectorsom van drie richtingen) en
onzekerheid K bepaald volgens EN 60745:
a
h
=8 m/s
2
, K=1,5 m/s
2
.
Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge-
meten met een volgens EN 60745 genormeerde meetmetho-
de en kan worden gebruikt om elektrische gereedschappen
met elkaar te vergelijken. Het is ook geschikt voor een voorlo-
pige inschatting van de trillingsbelasting.
Het aangegeven trillingsniveau representeert de voornaam-
ste toepassingen van het elektrische gereedschap. Als echter
het elektrische gereedschap wordt gebruikt voor andere toe-
passingen, met afwijkende inzetgereedschappen of onvol-
doende onderhoud, kan het trillingsniveau afwijken. Dit kan
de trillingsbelasting gedurende de gehele arbeidsperiode dui-
delijk verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting
moet ook rekening worden gehouden met de tijd waarin het
gereedschap uitgeschakeld is, of waarin het gereedschap wel
loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings-
belasting gedurende de gehele arbeidsperiode duidelijk ver-
minderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van
de bediener tegen het effect van trillingen vast, zoals: Onder-
houd van elektrische gereedschappen en inzetgereedschap-
pen, warm houden van de handen, organisatie van het ar-
beidsproces.
Conformiteitsverklaring
Wij verklaren als alleen verantwoordelijke dat het onder
„Technische gegevens” beschreven product voldoet aan de
volgende normen en normatieve documenten: EN 60745 vol-
gens de bepalingen van de richtlijnen 2011/65/EU,
2004/108/EG en 2006/42/EG.
Technisch dossier (2006/42/EG) bij:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
07.09.2011
Montage
f
Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.
Inzetgereedschap wisselen
f
Voorzichtig bij het wisselen van de schaafmessen. Pak
de schaafmessen niet aan de snijkanten vast.
U kunt
zich aan de scherpe snijkanten verwonden.
Gebruik uitsluitend originele Bosch HM/TC-schaafmessen.
Het schaafmes van hardmetaal (HM/TC) heeft twee snijkan-
ten en kan worden gekeerd. Als beide snijkanten stomp zijn,
moet het schaafmes
12
worden vervangen. Het HM/TC-
schaafmes mag niet worden geslepen.
Schaafmes demonteren (zie afbeelding A)
Als u het schaafmes
12
wilt keren of vervangen, dient u de mes-
kop
9
te draaien tot deze parallel aan de schaafzool
6
staat.
n
Draai de twee bevestigingsschroeven
11
met de inbus-
sleutel
13
een of twee slagen los.
o
Maak het spanelement
10
indien nodig los door een lich-
te slag met een geschikt gereedschap, bijvoorbeeld een
houten spie.
p
Duw het schaafmes
12
met een houten lat zijwaarts uit
de meskop
9
.
Schaafmes monteren (zie afbeelding B)
Door de geleidingsgroef van het schaafmes wordt bij het ver-
vangen of keren altijd een gelijkmatige hoogte-instelling ge-
waarborgd.
Reinig indien nodig de mesgroef in het spanelement
10
en het
schaafmes
12
.
Let er bij de inbouw van het schaafmes op dat het correct in
de opnamegeleiding van het spanelement
10
zit. Het schaaf-
mes moet
gecentreerd ten opzichte van de schaafzool
6
worden gemonteerd en uitgericht. Draai vervolgens de twee
bevestigingsschroeven
11
met de inbussleutel
13
vast.
Opmerking:
Controleer of de bevestigingsschroeven
11
ste-
vig vastzitten voordat u het elektrische gereedschap inscha-
kelt. Draai de meskop
9
met de hand door en controleer of het
schaafmes niets raakt.
Afzuiging van stof en spanen
f
Stof van materialen zoals loodhoudende verf, enkele hout-
soorten, mineralen en metaal kunnen schadelijk voor de
gezondheid zijn. Aanraking of inademing van stof kan lei-
den tot allergische reacties en/of ziekten van de ademwe-
gen van de gebruiker of personen die zich in de omgeving
bevinden.
Max. schaafbreedte
mm
82
Gewicht volgens
EPTA-Procedure 01/2003
kg
2,5
Isolatieklasse
/
II
Schaafmachine
GHO 15-82
Professional
De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijken-
de spanningen en bij per land verschillende uitvoeringen kunnen deze
gegevens afwijken.
Let op het zaaknummer op het typeplaatje van het elektrische gereed-
schap. De handelsbenamingen van sommige elektrische gereedschap-
pen kunnen afwijken.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Engineering Director
PT/ESI
OBJ_DOKU-27752-001.fm Page 39 Thursday, September 8, 2011 11:44 AM
40
| Nederlands
2 609 140 740 | (8.9.11)
Bosch Power Tools
Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-
hout, gelden als kankerverwekkend, in het bijzonder in
combinatie met toevoegingsstoffen voor houtbehandeling
(chromaat en houtbeschermingsmiddelen). Asbesthou-
dend materiaal mag alleen door bepaalde vakmensen wor-
den bewerkt.
– Gebruik indien mogelijk een voor het materiaal ge-
schikte stofafzuiging.
– Zorg voor een goede ventilatie van de werkplek.
– Er wordt geadviseerd om een ademmasker met filter-
klasse P2 te dragen.
Neem de in uw land geldende voorschriften voor de te be-
werken materialen in acht.
Reinig de spaanafvoer
3
regelmatig. Gebruik voor het reinigen
van een verstopte spaanafvoer een geschikt hulpmiddel (bij-
voorbeeld een houten lat of perslucht).
f
Grijp niet met uw handen in de spaanafvoer.
U kunt zich
aan ronddraaiende delen verwonden.
Gebruik voor het waarborgen van een optimale afzuiging altijd
een externe afzuigvoorziening of een stof- en spanenzak.
Externe afzuiging (zie afbeelding C)
Steek een afzuigslang
14
(toebehoren) op de spaanafvoer
3
.
Verbind de afzuigslang
14
met een stofzuiger (toebehoren).
Een overzicht van aansluitingen op verschillende stofzuigers
vindt u aan het einde van deze gebruiksaanwijzing.
De stofzuiger moet geschikt zijn voor het te bewerken materi-
aal.
Gebruik bij het afzuigen van voor de gezondheid bijzonder ge-
vaarlijk, kankerverwekkend of droog stof een speciale zuiger.
Eigen afzuiging (zie afbeelding C)
Bij kleine werkzaamheden kunt u een stof- en spanenzak (toe-
behoren)
15
aansluiten. Steek de stofzakaansluiting stevig in
de spaanafvoer
3
. Maak de stof- en spanenzak
15
op tijd leeg,
zodat de stofopname optimaal blijft.
Gebruik
Functies
Spaandiepte instellen
Met de draaiknop
2
kunt u de spaandiepte (0–1,5 mm)
traploos instellen aan de hand van de spaandiepteschaalver-
deling
1
(schaalverdeling = 0,1 mm).
Parkeerschoen (zie afbeelding D)
Met de parkeerschoen
16
kunt u het elektrische gereedschap
meteen na de werkzaamheden neerzetten zonder gevaar voor
beschadiging van werkstuk of schaafmessen. Bij de werk-
zaamheden wordt de parkeerschoen
16
omhoog gezet en het
achterste gedeelte van de schaafzool
6
vrijgegeven.
Opmerking:
De parkeerschoen
16
mag niet gedemonteerd
worden.
Ingebruikneming
f
Let op de netspanning! De spanning van de stroombron
moet overeenkomen met de gegevens op het type-
plaatje van het elektrische gereedschap. Met 230 V
aangeduide elektrische gereedschappen kunnen ook
met 220 V worden gebruikt.
In- en uitschakelen
Als u het elektrische gereedschap wilt
inschakelen
bedient u
eerst
de inschakelblokkering
4
en drukt u
vervolgens
de
aan/uit-schakelaar
5
in en houdt u deze ingedrukt.
Als u het elektrische gereedschap wilt
uitschakelen
laat u de
aan/uit-schakelaar
5
los.
Opmerking:
Om veiligheidsredenen kan de aan-/uitschake-
laar
5
van de machine niet worden vergrendeld, maar moet
deze tijdens het gebruik voortdurend ingedrukt blijven.
Tips voor de werkzaamheden
Schaven (zie afbeelding D)
Stel de gewenste spaandiepte in en zet het elektrische ge-
reedschap met het voorste deel van de schaafzool
6
tegen het
werkstuk.
f
Beweeg het elektrische gereedschap alleen ingescha-
keld naar het werkstuk.
Anders bestaat er gevaar voor
een terugslag als het inzetgereedschap in het werkstuk
vasthaakt.
Schakel het elektrische gereedschap in en geleid het met ge-
lijkmatige aandrukkracht naar de te bewerken plaats.
Werk slechts met geringe aandrukkracht en oefen druk uit in
het midden van de schaafzool om hoogwaardige oppervlak-
ken te vervaardigen.
Stel slechts een geringe spaandiepte in en beperk eventueel
de aandrukkracht bij het bewerken van harde materialen zo-
als hardhout en bij benutting van de maximale schaafbreedte.
Te grote aandrukkracht vermindert de kwaliteit van het op-
pervlak en kan tot snelle verstopping van de spaanafvoer lei-
den.
Alleen scherpe schaafmessen zorgen voor een goede afname-
capaciteit en ontzien het elektrische gereedschap.
Met de geïntegreerde parkeerschoen
16
kunt u de schaafbe-
werking ook voortzetten na onderbreking op een willekeurige
plaats van het werkstuk:
– Plaats het elektrische gereedschap met omlaag geklapte
parkeerschoen op de plaats van het werkstuk waar u ver-
der wilt werken.
– Schakel het elektrische gereedschap in.
– Verplaats de aandrukkracht op het voorste gedeelte van de
schaafzool en duw het elektrische gereedschap langzaam
naar voren (
n
). Daarbij wordt de parkeerschoen omhoog
weggedraaid (
o
) zodat het achterste gedeelte van de
schaafzool het werkstuk weer raakt.
– Beweeg het elektrische gereedschap met gelijkmatige aan-
drukkracht over het te bewerken oppervlak (
p
).
Randen afschuinen (zie afbeelding E)
Met de V-groeven in het midden van het voorste gedeelte van
de schaafzool kunt u werkstukranden snel en gemakkelijk af-
schuinen. Gebruik de juiste V-groef afhankelijk van de ge-
wenste afschuinbreedte. Plaats de schaafmachine daarvoor
met de V-groef op de werkstukrand en geleid de machine
langs de rand.
OBJ_DOKU-27752-001.fm Page 40 Thursday, September 8, 2011 11:44 AM
