Pri všetkých dopytoch a objednávkach náhradných súčiastok
uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené
na typovom štítku výrobku.
Servisné stredisko a poradenská služba pre
zákazníkov
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy
a údržby Vášho produktu ako aj náhradných súčiastok.
Rozložené obrázky a informácie k náhradným súčiastkam
nájdete aj na web-stránke:
www.bosch-pt.com
Tím poradenskej služby pre zákazníkov Bosch Vám rád
pomôže aj pri problémoch týkajúcich sa kúpy a nastavenia
produktov a príslušenstva.
Slovakia
Tel.: +421 (02) 48 703 800
Fax: +421 (02) 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch.sk
Likvidácia
Ručné elektrické náradie, príslušenstvo a obal treba dať na
recykláciu šetriacu životné prostredie.
Neodhadzujte ručné elektrické náradie do komunálneho
odpadu!
Len pre krajiny EÚ:
Podľa Európskej smernice 2002/96/ES o
starých elektrických a elektronických
výrobkoch a podľa jej aplikácií v národnom
práve sa musia už nepoužiteľné elektrické
produkty zbierať separovane a dať na
recykláciu zodpovedajúcu ochrane
životného prostredia.
Zmeny vyhradené.
Magyar
Biztonsági előírások
Általános biztonsági előírások az elektromos
kéziszerszámokhoz
Olvassa el az összes
biztonsági figyelmeztetést
és előírást.
A következőkben leírt előírások betartásának
elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi
sérülésekhez vezethet.
Kérjük a későbbi használatra gondosan őrizze meg ezeket
az előírásokat.
Az alább alkalmazott
„
elektromos kéziszerszám
”
fogalom a
hálózati elektromos kéziszerszámokat (hálózati csatlakozó
kábellel) és az akkumulátoros elektromos kéziszerszámokat
(hálózati csatlakozó kábel nélkül) foglalja magában.
Munkahelyi biztonság
f
Tartsa tisztán és jól megvilágított állapotban a
munkahelyét.
A rendetlenség és a megvilágítatlan
munkaterület balesetekhez vezethet.
f
Ne dolgozzon a berendezéssel olyan
robbanásveszélyes környezetben, ahol éghető
folyadékok, gázok vagy porok vannak.
Az elektromos
kéziszerszámok szikrákat keltenek, amelyek a port vagy a
gőzöket meggyújthatják.
f
Tartsa távol a gyerekeket és az idegen személyeket a
munkahelytől, ha az elektromos kéziszerszámot
használja.
Ha elvonják a figyelmét, elvesztheti az uralmát a
berendezés felett.
Elektromos biztonsági előírások
f
A készülék csatlakozó dugójának bele kell illeszkednie
a dugaszolóaljzatba. A csatlakozó dugót semmilyen
módon sem szabad megváltoztatni. Védőföldeléssel
ellátott készülékekkel kapcsolatban ne használjon
csatlakozó adaptert.
A változtatás nélküli csatlakozó
dugók és a megfelelő dugaszoló aljzatok csökkentik az
áramütés kockázatát.
f
Kerülje el a földelt felületek, mint például csövek,
fűtőtestek, kályhák és hűtőgépek megérintését.
Az
áramütési veszély megnövekszik, ha a teste le van földelve.
f
Tartsa távol az elektromos kéziszerszámot az esőtől
vagy nedvességtől.
Ha víz hatol be egy elektromos
kéziszerszámba, ez megnöveli az áramütés veszélyét.
f
Ne használja a kábelt a rendeltetésétől eltérő célokra,
vagyis a szerszámot soha ne hordozza vagy akassza fel
a kábelnél fogva, és sohase húzza ki a hálózati csat-
lakozó dugót a kábelnél fogva. Tartsa távol a kábelt
hőforrásoktól, olajtól, éles élektől és sarkoktól és
mozgó gépalkatrészektől.
Egy megrongálódott vagy cso-
mókkal teli kábel megnöveli az áramütés veszélyét.
f
Ha egy elektromos kéziszerszámmal a szabad ég alatt
dolgozik, csak szabadban való használatra
engedélyezett hosszabbítót használjon.
A szabadban
való használatra engedélyezett hosszabbító használata
csökkenti az áramütés veszélyét.
f
Ha nem lehet elkerülni az elektromos kéziszerszám
nedves környezetben való használatát, alkalmazzon
egy hibaáram-védőkapcsolót.
Egy hibaáram-védőkap-
csoló alkalmazása csökkenti az áramütés kockázatát.
Személyi biztonság
f
Munka közben mindig figyeljen, ügyeljen arra, amit
csinál és meggondoltan dolgozzon az elektromos
kéziszerszámmal. Ha fáradt, ha kábítószerek vagy
alkohol hatása alatt áll, vagy orvosságokat vett be, ne
használja a berendezést.
Egy pillanatnyi figyelmetlenség
a szerszám használata közben komoly sérülésekhez
vezethet.
f
Viseljen személyi védőfelszerelést és mindig viseljen
védőszemüveget.
A személyi védőfelszerelések, mint
porvédő álarc, csúszásbiztos védőcipő, védősapka és fül-
védő használata az elektromos kéziszerszám használata
jellegének megfelelően csökkenti a személyi sérülések
kockázatát.
FIGYELMEZTETÉS
OBJ_DOKU-27752-001.fm Page 84 Thursday, September 8, 2011 9:58 AM
Magyar |
85
Bosch Power Tools
2 609 140 740 | (8.9.11)
f
Kerülje el a készülék akaratlan üzembe helyezését.
Győződjön meg arról, hogy az elektromos
kéziszerszám ki van kapcsolva, mielőtt bedugná a
csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná
az akkumulátor-csomagot, és mielőtt felvenné és vinni
kezdené az elektromos kéziszerszámot.
Ha az
elektromos kéziszerszám felemelése közben az ujját a
kapcsolón tartja, vagy ha a készüléket bekapcsolt
állapotban csatlakoztatja az áramforráshoz, ez balese-
tekhez vezethet.
f
Az elektromos kéziszerszám bekapcsolása előtt
okvetlenül távolítsa el a beállítószerszámokat vagy
csavarkulcsokat.
Az elektromos kéziszerszám forgó
részeiben felejtett beállítószerszám vagy csavarkulcs
sérüléseket okozhat.
f
Ne becsülje túl önmagát. Kerülje el a normálistól eltérő
testtartást, ügyeljen arra, hogy mindig biztosan álljon
és az egyensúlyát megtartsa.
Így az elektromos
kéziszerszám felett váratlan helyzetekben is jobban tud
uralkodni.
f
Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy
ékszereket. Tartsa távol a haját, a ruháját és a
kesztyűjét a mozgó részektől.
A bő ruhát, az ékszereket
és a hosszú hajat a mozgó alkatrészek magukkal
ránthatják.
f
Ha az elektromos kéziszerszámra fel lehet szerelni a
por elszívásához és összegyűjtéséhez szükséges
berendezéseket, ellenőrizze, hogy azok megfelelő
módon hozzá vannak kapcsolva a készülékhez és ren-
deltetésüknek megfelelően működnek.
A porgyűjtő
berendezések használata csökkenti a munka során
keletkező por veszélyes hatását.
Az elektromos kéziszerszámok gondos kezelése és
használata
f
Ne terhelje túl a berendezést. A munkájához csak az
arra szolgáló elektromos kéziszerszámot használja.
Egy alkalmas elektromos kéziszerszámmal a megadott
teljesítménytartományon belül jobban és
biztonságosabban lehet dolgozni.
f
Ne használjon olyan elektromos kéziszerszámot,
amelynek a kapcsolója elromlott.
Egy olyan elektromos
kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol-
ni, veszélyes és meg kell javíttatni.
f
Húzza ki a csatlakozó dugót a dugaszolóaljzatból
és/vagy az akkumulátor-csomagot az elektromos
kéziszerszámból, mielőtt az elektromos
kéziszerszámon beállítási munkákat végez,
tartozékokat cserél vagy a szerszámot tárolásra
elteszi.
Ez az elővigyázatossági intézkedés meggátolja a
szerszám akaratlan üzembe helyezését.
f
A használaton kívüli elektromos kéziszerszámokat
olyan helyen tárolja, ahol azokhoz gyerekek nem
férhetnek hozzá. Ne hagyja, hogy olyan személyek
használják az elektromos kéziszerszámot, akik nem
ismerik a szerszámot, vagy nem olvasták el ezt az
útmutatót.
Az elektromos kéziszerszámok veszélyesek,
ha azokat gyakorlatlan személyek használják.
f
A készüléket gondosan ápolja. Ellenőrizze, hogy a
mozgó alkatrészek kifogástalanul működnek-e,
nincsenek-e beszorulva, és nincsenek-e eltörve vagy
megrongálódva olyan alkatrészek, amelyek hatással
lehetnek az elektromos kéziszerszám működésére. A
berendezés megrongálódott részeit a készülék
használata előtt javíttassa meg.
Sok olyan baleset
történik, amelyet az elektromos kéziszerszám nem
kielégítő karbantartására lehet visszavezetni.
f
Tartsa tisztán és éles állapotban a vágószerszámokat.
Az éles vágóélekkel rendelkező és gondosan ápolt vágó-
szerszámok ritkábban ékelődnek be és azokat könnyebben
lehet vezetni és irányítani.
f
Az elektromos kéziszerszámokat, tartozékokat,
betétszerszámokat stb. csak ezen előírásoknak és az
adott készüléktípusra vonatkozó kezelési
utasításoknak megfelelően használja. Vegye
figyelembe a munkafeltételeket és a kivitelezendő
munka sajátosságait.
Az elektromos kéziszerszám
eredeti rendeltetésétől eltérő célokra való alkalmazása
veszélyes helyzetekhez vezethet.
Szervíz-ellenőrzés
f
Az elektromos kéziszerszámot csak szakképzett
személyzet csak eredeti pótalkatrészek
felhasználásával javíthatja.
Ez biztosítja, hogy az
elektromos kéziszerszám biztonságos maradjon.
Biztonsági előírások a gyalúk számára
f
Mielőtt az elektromos kéziszerszámot letenné, várja
meg, amíg a késtengely teljesen leáll.
Egy szabadon
fekvő, forgó késhenger beleakadhat a felületbe, a
berendezést irányíthatatlanná teheti és súlyos sérüléseket
okozhat.
f
Az elektromos kéziszerszámot csak a szigetelt
fogantyúfelületeknél fogva fogja meg, mivel a
késtengely a saját hálózati csatlakozó kábelhez is
hozzáérhet.
Ha a berendezés egy feszültség alatt álló
vezetékhez ér, az elektromos kéziszerszám fémrészei
szintén feszültség alá kerülhetnek és áramütéshez
vezethetnek.
f
Rögzítse és biztosítsa a munkadarabot egy csavaros
szorítóval vagy más eszközzel egy stabil alaplaphoz.
Ha
a munkadarbot csak a kezével tartja, vagy a testéhez
szorítja, ez labilis marad, és Ön könnyen elveszítheti az
uralmát a kéziszerszám, vagy a munkadarab felett.
f
A rejtett vezetékek felkutatásához használjon alkalmas
fémkereső készüléket, vagy kérje ki a helyi energiaellátó
vállalat tanácsát.
Ha egy elektromos vezetéket a
berendezéssel megérint, ez tűzhöz és áramütéshez vezethet.
Egy gázvezeték megrongálása robbanást eredményezhet. Ha
egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy
villamos áramütést kaphat.
f
Sohase nyúljon bele a kezével a forgácskivetőbe.
A
forgó alkatrészek sérüléseket okozhatnak.
f
Az elektromos kéziszerszámot csak bekapcsolt
állapotban vezesse rá a megmunkálásra kerülő
munkadarabra.
Ellenkező esetben fennáll egy visszarúgás
veszélye, ha a betétszerszám beékelődik a munkadarabba.
OBJ_DOKU-27752-001.fm Page 85 Thursday, September 8, 2011 9:58 AM
86
| Magyar
2 609 140 740 | (8.9.11)
Bosch Power Tools
f
A munka közben mindig úgy tartsa a gyalugépet, hogy
a gyalutalp síkban felfeküdjön a megmunkálásra
kerülő munkadarabra.
A gyalu ellenkező esetben
beékelődhet és sérüléseket okozhat.
f
Sohase dolgozzon a gyalúgéppel fémtárgyak, szögek,
vagy csavarok felett.
A kés és a késtengely megsérülhet
és megnövekedett vibrációhoz vezethet.
A termék és alkalmazási lehetőségei
leírása
Olvassa el az összes biztonsági
figyelmeztetést és előírást.
A következőkben leírt előírások betartásának
elmulasztása áramütésekhez, tűzhöz és/vagy
súlyos testi sérülésekhez vezethet.
Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így
kihajtva, miközben ezt a kezelési útmutatót olvassa.
Rendeltetésszerű használat
Az elektromos kéziszerszám szerkezeti faanyagok, például
gerendák és falapok szilárd alapon való gyalulására szolgál. A
berendezés élek leélezésére és falcolásra is alkalmazható.
Az ábrázolásra kerülő komponensek
A készülék ábrázolásra kerülő komponenseinek
sorszámozása az elektromos kéziszerszámnak az ábra-
oldalon található képére vonatkozik.
1
Fogásmélységskála
2
Fogásmélység beállító forgatógomb (szigetelt fogantyú-
felület)
3
Forgácskivető
4
A be-/kikapcsoló bekapcsolás reteszelője
5
Be-/kikapcsoló
6
Gyalutalp
7
V-hornyok
8
Fogantyú (szigetelt fogantyú-felület)
9
Késfej
10
Gyalúkés befogó elem
11
Gyalúkés rögzítő csavar
12
HM/TC-gyalúkés
13
Imbuszkulcs
14
Elszívó tömlő (
Ø
35 mm)*
15
Por- és forgácsgyűjtő zsák*
16
Parkoló talp
17
Párhuzamos ütköző
18
Falcolási szélességi skála
19
Falcolási szélesség beállítás rögzítő anya
20
Párhuzamos/szögütköző rögzítő csavar
21
Állítható szögű ütköző*
22
Szögbeállítás rögzítő anya
23
A falcmélység-határoló rögzítőcsavarja
24
Falcmélység-határoló*
*A képeken látható vagy a szövegben leírt tartozékok részben nem
tartoznak a standard szállítmányhoz. Tartozékprogramunkban
valamennyi tartozék megtalálható.
Műszaki adatok
Zaj és vibráció értékek
A zajmérési eredmények az EN 60745 szabványnak
megfelelően kerültek meghatározásra.
A készülék A-értékelésű zajszintjének tipikus értékei:
hangnyomásszint 84 dB(A); hangteljesítményszint 95 dB(A).
Szórás K=3 dB.
Viseljen fülvédőt!
a
h
rezgési összértékek (a három irány vektorösszege) és K
szórás az EN 60745 szabvány szerint:
a
h
=8 m/s
2
, K=1,5 m/s
2
.
Az ezen előírásokban megadott rezgésszint az EN 60745
szabványban rögzített mérési módszerrel került
meghatározásra és az elektromos kéziszerszámok
összehasonlítására ez az érték felhasználható. Ez az érték a
rezgési terhelés ideiglenes becslésére is alkalmas.
A megadott rezgésszint az elektromos kéziszerszám fő
alkalmazási területein való használat során fellépő érték. Ha
az elektromos kéziszerszámot más alkalmazásokra, eltérő
betétszerszámokkal vagy nem kielégítő karbantartás mellett
használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész
munkaidőre vonatkozó rezgési terhelést lényegesen
megnövelheti.
A rezgési terhelés pontos megbecsüléséhez figyelembe kell
venni azokat az időszakokat is, amikor a berendezés
kikapcsolt állapotban van, vagy amikor be van ugyan
kapcsolva, de nem kerül ténylegesen használatra. Ez az egész
munkaidőre vonatkozó rezgési terhelést lényegesen
csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a
rezgések hatása elleni védelmére, például: Az elektromos
kéziszerszám és a betétszerszámok karbantartása, a kezek
melegen tartása, a munkamenetek megszervezése.
Gyalú
GHO 15-82
Professional
Cikkszám
3 601 E94 0..
Névleges felvett teljesítmény
W
600
Leadott teljesítmény
W
340
Üresjárati fordulatszám
perc
-1
16000
Fogásmélység
mm
0
–
1,5
Falcolás mélysége
mm
0
–
9
max. gyaluszélesség
mm
82
Súly az „EPTA-Procedure
01/2003” (2003/01
EPTA-eljárás) szerint
kg
2,5
Érintésvédelmi osztály
/
II
Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő
feszültségek esetén és az egyes országok számára készült különleges
kivitelekben ezek az adatok változhatnak.
Kérjük vegye figyelembe az elektromos kéziszerszáma típustábláján
található cikkszámot. Egyes elektromos kéziszerszámoknak több
különböző kereskedelmi megnevezése is lehet.
OBJ_DOKU-27752-001.fm Page 86 Thursday, September 8, 2011 9:58 AM
Magyar |
87
Bosch Power Tools
2 609 140 740 | (8.9.11)
Megfelelőségi nyilatkozat
Egyedüli felelőséggel kijelentjük, hogy a
„
Műszaki adatok
”
alatt leírt termék megfelel a következő szabványoknak, illetve
irányadó dokumentumoknak: EN 60745 a 2011/65/EU,
2004/108/EK, 2006/42/EK irányelveknek megfelelően.
A műszaki dokumentációja (2006/42/EK) a következő helyen
található:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
07.09.2011
Összeszerelés
f
Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
Szerszámcsere
f
A gyalúkés kicserélésekor óvatosan kell eljárni.
Sohase fogja meg a gyalúkést a vágóéleknél fogva.
Az
éles vágóélek sérüléseket okozhatnak.
Csak eredeti Bosch-gyártámnyú HM/TC-gyalúkéseket
használjon.
A keményfém (HM/TC) gyalukéseknek két élük van, az ilyen
gyalukéseket meg lehet fordítani. Ha mindkét vágóél
eltompult, a
12
gyalukést ki kell cserélni. A HM/TC-gyalúkést
nem szabad utánélesíteni.
A gyalúkés leszerelése (lásd az „A” ábrát)
A
12
gyalúkés megfordításához vagy kicseréléséhez forgassa
el annyira a
9
késfejet, hogy az párhuzamos helyzetbe
kerüljön a
6
gyalútalppal.
n
A
13
imbuszkulccsal csavarja ki kb. 1
–
2 fordulatnyira a
2
11
rögzítőcsavart.
o
A
10
befogóelemet szükség esetén egy erre alkalmas
szerszám (pl. egy faék) alkalmazásával egy enyhe ütéssel
oldja ki.
p
Tolja ki egy fadarabbal oldalra a
12
gyalúkést a
9
késfejből.
A gyalúkés felszerelése (lásd a „B” ábrát)
A gyalukés vezetőhornya a kicserélés illetve megfordítás után
is garantálja, hogy a gyalukés beállítási magassága változatlan
maradjon.
Szükség esetén tisztítsa meg a
10
befogóelem kés-ülését és a
12
gyalúkést.
A gyalúkés beépítésekor ügyeljen arra, hogy az kifogástalanul
beilleszkedjen a
10
gyalúkés befogóelemébe. A gyalúkést a
6
gyalútalphoz viszonyítva központosan
kell beépíteni és
beállítani. A
13
imbuszkulccsal húzza meg ezután szorosra a 2
11
rögzítőcsavart.
Megjegyzés:
Az üzembevétel előtt ellenőrizze, hogy a
11
rögzítőcsavarok szorosan meg vannak-e húzva. Kézzel
forgassa át a
9
késfejet és gondoskodjon arról, hogy a
gyalukés sehol se súrlódjon valamihez.
Por- és forgácselszívás
f
Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és
fémek pora egészségkárosító hatású lehet. A poroknak a
kezelő vagy a közelben tartózkodó személyek által történő
megérintése vagy belégzése allergikus reakciókhoz és/vagy
a légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő
hatásúak, főleg ha a faanyag kezeléséhez más anyagok is
vannak bennük (kromát, favédő vegyszerek). A
készülékkel azbesztet tartalmazó anyagokat csak
szakembereknek szabad megmunkálniuk.
–
A lehetőségek szerint használjon az anyagnak
megfelelő porelszívást.
–
Gondoskodjon a munkahely jó szellőztetéséről.
–
Ehhez a munkához célszerű egy P2 szűrőosztályú
porvédő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be
az adott országban érvényes előírásokat.
Rendszeresen tisztítsa meg a
3
forgácskivető egységet. Ha a
forgácskivető eldugult, a tisztításra egy arra alkalmas eszközt
(pl. egy fadarabot vagy préslevegőt stb.) használjon.
f
Sohase nyúljon bele a kezével a forgácskivetőbe.
A
forgó alkatrészek sérüléseket okozhatnak.
Az optimális elszívás biztosítására mindig használjon egy külső
porelszívó berendezést vagy egy por-/forgácsgyűjtő zsákot.
Külső porelszívás (lásd a „C” ábrát)
Dugjon fel egy
14
elszívó tömlőt (külön tartozék) a
3
fogácskivetőre.
Csatlakoztassa a
14
elszívó tömlőt egy porszívóhoz (külön
tartozék). A különböző porszívókhoz való csatlakozók
áttekintése ezen Útmutató végén található.
A porszívónak alkalmasnak kell lennie a megmunkálásra
kerülő anyagból keletkező por elszívására.
Az egészségre különösen ártalmas, rákkeltő hatású vagy
száraz porok elszívásához egy speciálisan erre a célra gyártott
porszívót kell használni.
Saját porelszívás (lásd a „C” ábrát)
Kisebb munkákhoz elegendő egy
15
por-/forgácsgyűjtő zsák
(külön tartozék) csatlakoztatása. A porelszíváshoz dugja be
szorosan a porgyűjtő zsák csőcsonkját a
3
forgácskivetőbe.
Az optimális porelszívás biztosítására rendszeresen ürítse ki
időben a
15
por-/forgácsgyűjtő zsákot.
Üzemeltetés
Üzemmódok
A fogásmélység beállítása
A
2
fogásmélység beállító forgatógomb segítségével a
fogásmélységet az
1
fogásmélységskálán 0
–
1,5 mm-től
kezdve fokozatmentesen mm-ben be lehet állítani (1 osztás =
0,1 mm).
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Engineering Director
PT/ESI
OBJ_DOKU-27752-001.fm Page 87 Thursday, September 8, 2011 9:58 AM
88
| Magyar
2 609 140 740 | (8.9.11)
Bosch Power Tools
Parkoló talp (lásd a „D” ábrát)
A
16
parkoló talp segítségével az elektromos kéziszerszámot
a munkamenet befejezése után azonnal le lehet tenni, anélkül,
hogy ezzel veszélyeztetné a munkadarabot vagy a gyalukést.
A munkaművelet során a
16
parkoló talp felemelkedik és
szabaddá teszi a
6
gyalútalp hátsó részét.
Megjegyzés:
A
16
parkoló talpat nem szabad leszerelni.
Üzembe helyezés
f
Ügyeljen a helyes hálózati feszültségre! Az áramforrás
feszültségének meg kell egyeznie az elektromos
kéziszerszám típustábláján található adatokkal. A
230 V-os berendezéseket 220 V hálózati feszültségről
is szabad üzemeltetni.
Be- és kikapcsolás
Az elektromos kéziszerszám
üzembe helyezéséhez
nyomja
meg
először
a
4
bekapcsolás reteszelést, majd
ezután
nyomja be és tartsa benyomva az
5
be-/kikapcsolót.
Az elektromos kéziszerszám
kikapcsolásához
engedje el az
5
be-/kikapcsolót.
Megjegyzés:
Az
5
be-/kikapcsolót biztonsági
meggondolásokból nem lehet tartós üzemhez bekapcsolt
állapotban reteszelni, hanem az üzemeltetés közben végig
benyomva kell tartani.
Munkavégzési tanácsok
A gyalulási folyamat (lásd a „D” ábrát)
Állítsa be a kívánt fogásmélységet és tegye fel az elektromos
kéziszerszámot a
6
gyalútalp első részével a munkadarabra.
f
Az elektromos kéziszerszámot csak bekapcsolt
állapotban vezesse rá a megmunkálásra kerülő
munkadarabra.
Ellenkező esetben fennáll egy visszarúgás
veszélye, ha a betétszerszám beékelődik a munkadarabba.
Kapcsolja be az elektromos kéziszerszámot és egyenletes
előtolással vezesse végig a megmunkálásra kerülő felületen.
Csúcsminőségű felületek létrehozásához használjon kis
előtolást és a kezével a gyalutalp közepére irányuló nyomással
dolgozzon.
Kemény anyagok (pl. keményfa) megmunkálásakor, valamint
a teljes gyaluszélesség kihasználása esetén csak kis
fogásmélységet használjon és szükség esetén csökkentse a
gyalulási előtolást.
A túl nagy előtolás ronthatja a felület minőségét és a
forgácskivető gyors eldugulásához vezethet.
Jó vágási teljesítményt elérni, és az elektromos
kéziszerszámot emellett kíméletesen használni csak éles
gyalúkésekkel lehet.
A beépített
16
parkoló talp segítségével az egyszer
megszakított gyalulási munkamenetet a munkadarab
tetszőleges részén továbbfolytathatja:
–
Tegye fel az elektromos kéziszerszámot - lehajtott parkoló
talppal - arra a pontra, ahol a munkadarab megmunkálását
folytatni akarja.
–
Kapcsolja be az elektromos kéziszerszámot.
–
Helyezze át a nyomást az első gyalutalpra és tolja lassan
előre az elektromos kéziszerszámot (
n
). Ekkor a parkoló
talp felemelkedik (
o
), úgy hogy a gyalutalp hátsó része
ismét felfekszik a munkadarabra.
–
Egyenletes előtolással vezesse végig a megmunkálásra
kerülő felületen az elektromos kéziszerszámot (
p
).

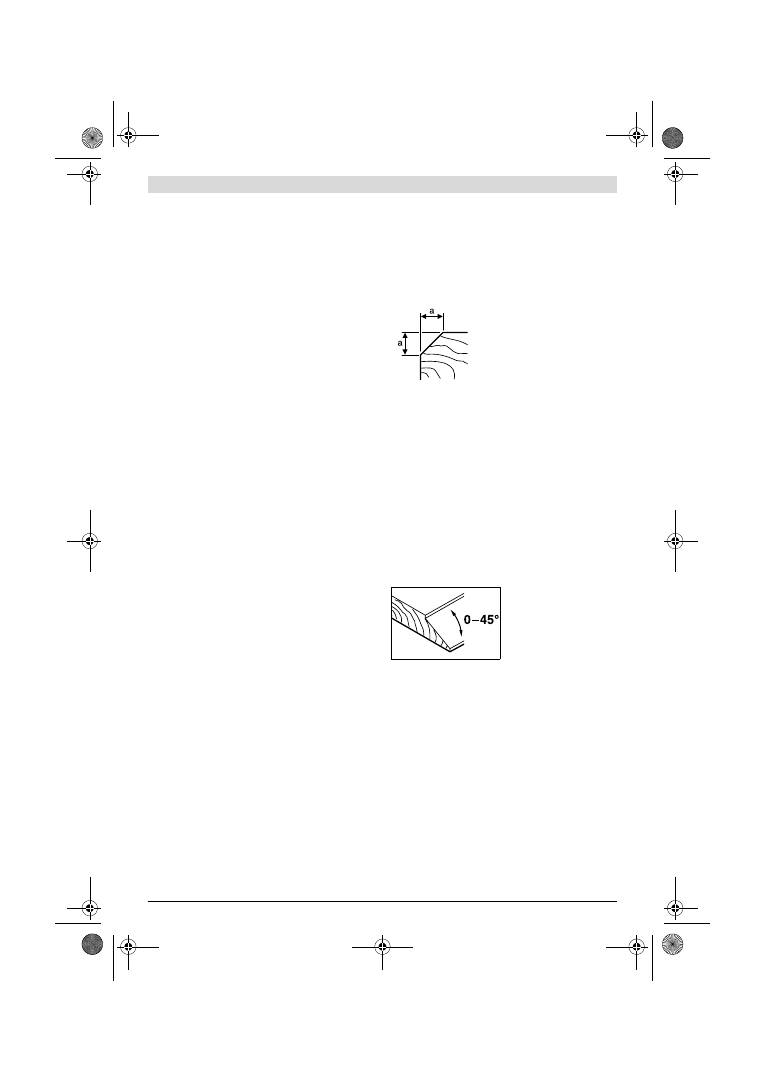

Élek leélezése (lásd az
„
E
”
ábrát)
Az első gyalutalpban található V-hornyok segítségével a
munkadarabok élei egyszerűen és gyorsan leélezhetők.
Használja a kívánt peremszélességnek megfelelő V-hornyot.
Tegye ehhez fel a gyalút a V-horonnyal a munkadarab szélére
és vezesse azon végig a szerszámot.
Gyalulás a párhuzamos/szögütközővel
(lásd az
„
F
”–„
H
”
ábrát)
Szerelje fel a
17
párhuzamos ütközőt, illetve a
21
beállítható
szögütközőt a mindenkori
20
rögzítő csavarral az elektromos
kéziszerszámra. Szerelje fel az alkalmazásnak megfelelő
24
falcmélység-határolót a
23
rögzítő csavarral az elektromos
kéziszerszámra.
Lazítsa ki a
19
rögzítő anyát és állítsa be a
18
skálán a kívánt
falcolási szélességet. Húzza meg ismét szorosra a
19
rögzítő
anyát.
Állítsa be a
24
falcmélység-határolóval a kívánt falcolási
mélységet.
Többször egymás után hajtsa végég a gyalulási
munkamenetet, amíg eléri a kívánt falcolási mélységet.
Oldalról rányomva vezesse a gyalút.
Ferdére vágás a szögvezető alkalmazásával
Falcok és más felületek
ferdére vágásához állítsa be a
22
szögbeállítóval a kívánt
szöget.
Karbantartás és szerviz
Karbantartás és tisztítás
f
Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
f
Tartsa mindig tisztán az elektromos kéziszerszámot és
annak szellőzőnyílásait, hogy jól és biztonságosan
dolgozhasson.
Gondoskodjon a
16
parkoló talp szabad mozgásáról és azt
rendszeresen tisztítsa meg.
Ha a szénkefék elhasználódtak, az elektromos kéziszerszám
automatikusan kikapcsolódik. Az elektromos kéziszerszámot
ekkor be kell küldeni a karbantartási munkák elvégzésére a
Vevőszolgálatnak. A címeket lásd a
„
Vevőszolgálat és
tanácsadás
”
.
Az alkalmazásra kerülő
horony
„
a
”
méret
(mm)
nincs
0
–
4
kicsi
