Postavite električno orodje z navzdol poklopljenim
odlagalnim nastavkom na mesto obdelovanca, ki ga želite
obdelati.
–
Vključite električno orodje.
–
Prestavite pritisk na sprednji podplat skobljalnika in
potisnite električno orodje počasi naprej (
n
). Pri tem se
odlagalni nastavek obrne navzgor (
o
), tako leži zadnji del
podplata sklobljalnika ponovno na obdelovancu.
–
Vodite električno orodje z enakomernim pomikom preko
obdelovalne površine (
p
).

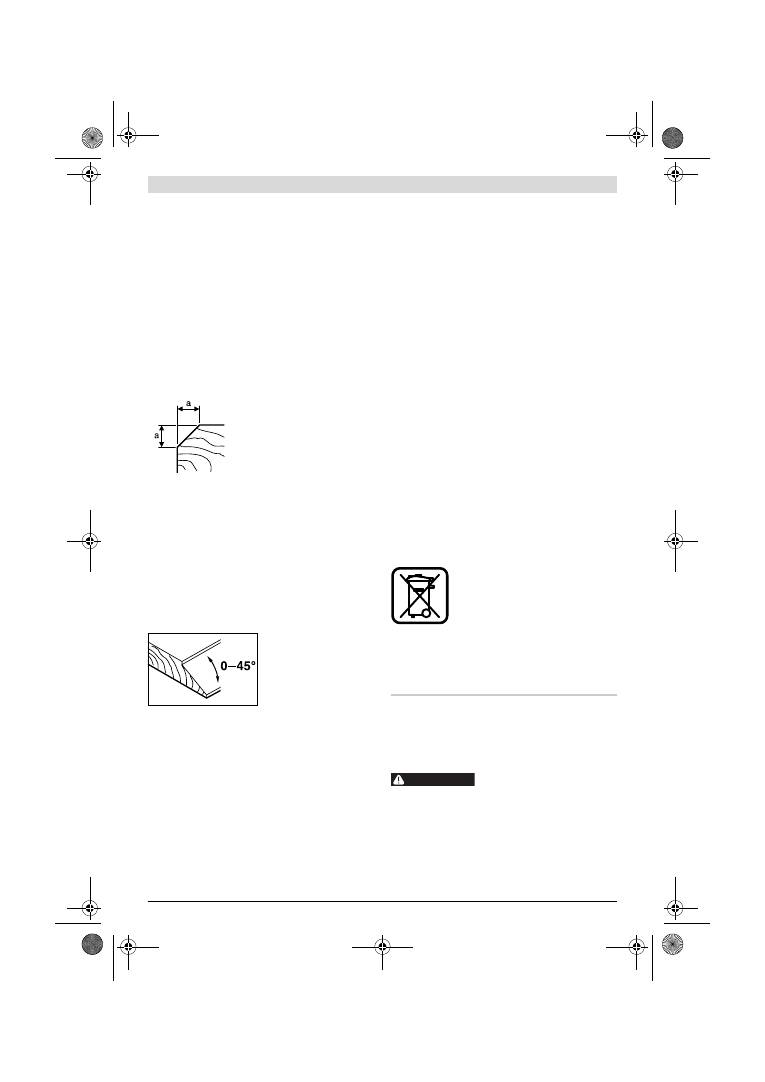

Posnemanje robov (glejte sliko E)
V-utori, ki so v sprednjem podplatu skobejlnika, omogočijo
hitro in enostavno posnemanje robov na obdelovancu.
Uporabite ustrezni V-utor glede na željeno širino posnetega
roba. V ta namen postavite skobljenik z V-utorom na rob
obdelovanca in ga vodite vzdolž roba.
Oblanje s paralelnim/kotnim prislonom (glejte slike F
–
H)
Montirajte paralelni prislon
17
oz. kotni prislon
21
z po enim
pritrdilnim vijakom
20
na električno orodje. Glede na uporabo
montirajte prislon globine utora
24
s pritrdilnim vijakom
23
na električno orodje.
Sprostite fiksirno matico
19
in nastavite željeno širino roba na
skali
18
. Ponovno zategnite fiksirno matico
19
.
Nastavite željeno globino posnemanja roba s prislonom
24
.
Večkrat izvedite postopek oblanja, dokler se ne doseže
željena globina posnetja roba. Skobeljnik vodite s stranskim
pritiskom.
Poševni odrez s kotnim prislonom
Pri poševnem odrezanju
posetih robov in površin
nastavite potreben kot z
nastavitvijo globine
22
.
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
f
Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.
f
Električno orodje in prezračevalne reže naj bodo vedno
čisti, kar bo zagotovilo dobro in varno delo.
Odlagalnin nastavek
16
naj bo vselej prosto dostopen, redno
ga čistite.
Pri izrabljenih drsnih grafitih se električno orodje samodejno
izklopi. Orodje pošljite na popravilo v servisno delavnico.
Naslovi le-teh so navedeni v odstavku
„
Servis in svetovanje
“
.
Če bi kljub skrbnima postopkoma izdelave in preizkušanja
prišlo do izpada delovanja električnega orodja, naj popravilo
opravi servisna delavnica, pooblaščena za popravila
Boschevih električnih orodij.
V primeru dodatnih vprašanj in pri naročanju nadomestnih
delov brezpogojno navedite 10-mestno številko artikla, ki je
navedena na tipski ploščici naprave.
Servis in svetovanje
Servis vam bo dal odgovore na vaša vprašanja glede popravila
in vzdrževanja izdelka ter nadomestnih delov. Prikaze
razstavljenega stanja in informacije glede nadomestnih delov
se nahajajo tudi na internetnem naslovu:
www.bosch-pt.com
Skupina svetovalcev podjetja Bosch vam bo z veseljem na
voljo pri vprašanjih glede nakupa, uporabe in nastavitve
izdelka in pribora.
Slovensko
Top Service d.o.o.
Celovška 172
1000 Ljubljana
Tel.: +386 (01) 5194 225
Tel.: +386 (01) 5194 205
Fax: +386 (01) 5193 407
Odlaganje
Električno orodje, pribor in embalažo je treba dostaviti v
okolju prijazno ponovno predelavo.
Električnih orodij ne vrzite med gospodinjske odpadke!
Samo za države EU:
V skladu z Direktivo 2002/96/ES
Evropskega Parlamenta in Sveta o odpadni
električni in elektronski opremi (OEEO) in
njeni uresničitvi v nacionalnem pravu se
morajo električna orodja, ki niso več v
uporabi, ločeno zbirati ter okolju prijazno
reciklirati.
Pridržujemo si pravico do sprememb.
Hrvatski
Upute za sigurnost
Opće upute za sigurnost za električne alate
Treba pročitati sve napomene o
sigurnosti i upute.
Ako se ne bi
poštivale napomene o sigurnosti i upute to bi moglo
uzrokovati strujni udar, požar i/ili teške ozljede.
Sačuvajte sve napomene o sigurnosti i upute za buduću
primjenu.
U daljnjem tekstu korišten pojam
„
Električni alat
“
odnosi se na
električne alate s priključkom na električnu mrežu (s mrežnim
kabelom) i na električne alate s napajanjem iz aku baterije
(bez mrežnog kabela).
Uporabljeni utori
Mera a
(mm)
brez
0
–
4
majhno
2
–
6
srednja
4
–
9
veliko
6
–
10
UPOZORENJE
OBJ_DOKU-27752-001.fm Page 119 Thursday, September 8, 2011 9:58 AM
120
| Hrvatski
2 609 140 740 | (8.9.11)
Bosch Power Tools
Sigurnost na radnom mjestu
f
Održavajte vaše radno mjesto čistim i dobro
osvijetljenim.
Nered ili neosvijetljeno radno mjesto mogu
uzrokovati nezgode.
f
Ne radite s električnim alatom u okolini ugroženoj
eksplozijom, u kojoj se nalaze zapaljive tekućine,
plinovi ili prašina.
Električni alati proizvode iskre koje
mogu zapaliti prašinu ili pare.
f
Tijekom uporabe električnog alata djecu i ostale osobe
držite dalje od mjesta rada.
U slučaju skretanja
pozornosti mogli bi izgubiti kontrolu nad uređajem.
Električna sigurnost
f
Priključni utikač električnog alata mora odgovarati
utičnici. Na utikaču se ni na koji način ne smiju izvoditi
izmjene. Ne koristite adapterski utikač zajedno sa
zaštitno uzemljenim električnim alatom.
Utikač na
kojem nisu vršene izmjene i odgovarajuća utičnica
smanjuju opasnost od strujnog udara.
f
Izbjegavajte dodir tijela s uzemljenim površinama, kao
što su cijevi, radijatori, štednjaci i hladnjaci.
Postoji
povećana opasnost od električnog udara ako bi vaše tijelo
bilo uzemljeno.
f
Uređaj držite dalje od kiše ili vlage.
Prodiranje vode u
električni alat povećava opasnost od strujnog udara.
f
Ne zloupotrebljavajte priključni kabel za nošenje,
vješanje električnog alata ili za izvlačenje utikača iz
mrežne utičnice. Priključni kabel držite dalje od izvora
topline, ulja, oštrih rubova ili pomičnih dijelova
uređaja.
Oštećen ili usukan priključni kabel povećava
opasnost od strujnog udara.
f
Ako sa električnim alatom radite na otvorenom,
koristite samo produžni kabel koji je prikladan za
uporabu na otvorenom.
Primjena produžnog kabela
prikladnog za rad na otvorenom smanjuje opasnost od
strujnog udara.
f
Ako se ne može izbjeći uporaba električnog alata u
vlažnoj okolini, koristite zaštitnu sklopku struje kvara.
Primjenom zaštitne sklopke struje kvara izbjegava se
opasnost od električnog udara.
Sigurnost ljudi
f
Budite pažljivi, pazite što činite i postupajte oprezno
kod rada s električnim alatom. Ne koristite električni
alat ako ste umorni ili pod utjecajem droga, alkohola ili
lijekova.
Trenutak nepažnje kod uporabe električnog alata
može uzrokovati teške ozljede.
f
Nosite osobnu zaštitnu opremu i uvijek nosite zaštitne
naočale.
Nošenje osobne zaštitne opreme, kao što je
maska za prašinu, sigurnosna obuća koja ne kliže, zaštitna
kaciga ili štitnik za sluh, ovisno od vrste i primjene
električnog alata, smanjuje opasnost od ozljeda.
f
Izbjegavajte nehotično puštanje u rad. Prije nego što
ćete utaknuti utikač u utičnicu i/ili staviti aku-bateriju,
provjerite je li električni alat isključen.
Ako kod nošenja
električnog alata imate prst na prekidaču ili se uključen
uređaj priključi na električno napajanje, to može dovesti do
nezgoda.
f
Prije uključivanja električnog alata uklonite alate za
podešavanje ili vijčani ključ.
Alat ili ključ koji se nalazi u
rotirajućem dijelu uređaja može dovesti do nezgoda.
f
Izbjegavajte neuobičajene položaje tijela. Zauzmite
siguran i stabilan položaj tijela i u svakom trenutku
održavajte ravnotežu.
Na taj način možete električni alat
bolje kontrolirati u neočekivanim situacijama.
f
Nosite prikladnu odjeću. Ne nosite široku odjeću ili
nakit. Kosu, odjeću i rukavice držite dalje od pomičnih
dijelova.
Nepričvršćenu odjeću, dugu kosu ili nakit mogu
zahvatiti pomični dijelovi.
f
Ako se mogu montirati naprave za usisavanje i hvatanje
prašine, provjerite da li su iste priključene i da li se
mogu ispravno koristiti.
Primjena naprave za usisavanje
može smanjiti ugroženost od prašine.
Brižljiva uporaba i ophođenje s električnim alatima
f
Ne preopterećujte uređaj. Za vaš rad koristite za to
predviđen električni alat.
S odgovarajućim električnim
alatom radit ćete bolje i sigurnije u navedenom području
učinka.
f
Ne koristite električni alat čiji je prekidač neispravan.
Električni alat koji se više ne može uključivati i isključivati
opasan je i mora se popraviti.
f
Izvucite utikač iz mrežne utičnice i/ili izvadite aku-
bateriju prije podešavanja uređaja, zamjene pribora ili
odlaganja uređaja.
Ovim mjerama opreza izbjeći će se
nehotično pokretanje električnog alata.
f
Električni alat koji ne koristite spremite izvan dosega
djece. Ne dopustite rad s uređajem osobama koje nisu s
njim upoznate ili koje nisu pročitale ove upute.
Električni alati su opasni ako s njima rade neiskusne osobe.
f
Održavajte električni alat s pažnjom. Kontrolirajte da li
pomični dijelovi uređaja besprijekorno rade i da nisu
zaglavljeni, da li su dijelovi polomljeni ili tako oštećeni
da se ne može osigurati funkcija električnog alata. Prije
primjene ove oštećene dijelove treba popraviti.
Mnoge
nezgode imaju svoj uzrok u slabo održavanim električnim
alatima.
f
Rezne alate održavajte oštrim i čistim.
Pažljivo
održavani rezni alati s oštrim oštricama manje će se
zaglaviti i lakše se s njima radi.
f
Električni alat, pribor, radne alate, itd. koristite prema
ovim uputama i na način kako je to propisano za
poseban tip uređaja. Kod toga uzmite u obzir radne
uvjete i izvođene radove.
Uporaba električnih alata za
druge primjene nego što je to predviđeno, može dovesti do
opasnih situacija.
Servisiranje
f
Popravak vašeg električnog alata prepustite samo
kvalificiranom stručnom osoblju ovlaštenog servisa i
samo s originalnim rezervnim dijelovima.
Na taj će se
način osigurati da ostane sačuvana sigurnost uređaja.
Upute za sigurnost za blanju
f
Prije nego što ćete odložiti električni alat pričekajte da
se vratilo noža zaustavi.
Rotirajuće vratilo noža s
prevjesom moglo bi zahvatiti površinu i dovesti do gubitka
kontrole nad električnim alatom kao i do teških ozljeda.
OBJ_DOKU-27752-001.fm Page 120 Thursday, September 8, 2011 9:58 AM
Hrvatski |
121
Bosch Power Tools
2 609 140 740 | (8.9.11)
f
Električni alat držite samo na izoliranim površinama
zahvata, budući da vratilo noža može zahvatiti vlastiti
priključni kabel.
Kontakt sa vodom pod naponom može i
metalne dijelove uređaja staviti pod napon i dovesti do
strujnog udara.
f
Izradak pričvrstite i osigurajte na stabilnoj podlozi
pomoću stega ili na neki drugi način.
Ako izradak držite
samo sa rukom ili prema vašem tijelu, on će ostati
nestabilan što može dovesti do gubitka kontrole nad
uređajem.
f
Primijenite prikladan uređaj za traženje kako bi se
pronašli skriveni opskrbni vodovi ili zatražite pomoć
lokalnog distributera.
Kontakt s električnim vodovima
može dovesti do požara i električnog udara. Oštećenje
plinske cijevi može dovesti do eksplozije. Probijanje
vodovodne cijevi uzrokuje materijalne štete ili može prou-
zročiti električni udar.
f
Ne zahvaćajte rukama u izbacivač strugotine.
Na
rotirajućim dijelovima se možete ozlijediti.
f
Električni alat približavajte izratku samo u uključenom
stanju.
Inače postoji opasnost od povratnog udara ako bi
se radni alat zaglavio u izratku.
f
Kod rada blanju uvijek držite tako da podnožje blanje
naliježe plošno na izradak.
Blanja bi se inače mogla
ukliniti i dovesti do ozljeda.
f
Ne blanjajte nikada preko metalnih predmeta, čavala ili
vijaka.
Nož i vratilo noža mogli bi se oštetiti i može doći do
povećanih vibracija.
Opis proizvoda i radova
Treba pročitati sve napomene o sigurnosti
i upute.
Ako se ne bi poštivale napomene o
sigurnosti i upute to bi moglo uzrokovati
strujni udar, požar i/ili teške ozljede.
Molimo otvorite preklopnu stranicu sa prikazom uređaja i
držite ovu stranicu otvorenom dok čitate upute za uporabu.
Uporaba za određenu namjenu
Električni alat je predviđen za blanjanje čvrsto oslonjenih
drvenih materijala kao što su npr. grede i daske. Prikladan je i
za skošenje rubova i za izradu ureza.
Prikazani dijelovi uređaja
Numeriranje prikazanih dijelova odnosi se na prikaz
električnog alata na stranici sa slikama.
1
Skala dubine rezanja
2
Okretni gumb za namještanje dubine rezanja (izolirana
površina zahvata)
3
Izbacivač strugotine
4
Zapor uključivanja za prekidač za
uključivanje/isključivanje
5
Prekidač za uključivanje/isključivanje
6
Podnožje blanje
7
V-utor
8
Ručka (izolirana površina zahvata)
9
Glava noža
10
Stezni element za nož blanje
11
Vijak za pričvršćenje noža blanje
12
HM/TC nož blanje
13
Inbus ključ
14
Usisno crijevo (
Ø
35 mm)*
15
Vrećica za prašinu/strugotinu*
16
Stopalo za odlaganje
17
Graničnik paralelnosti
18
Skala za širinu utora
19
Matica za utvrđivanje namještene širine ureza
20
Vijak za pričvršćenje graničnika paralelnosti/kutnog
graničnika
21
Kutni graničnik*
22
Matica za utvrđivanje, za namještanje kuta
23
Vijak za pričvršćenje, za graničnik dubine ureza
24
Graničnik dubine ureza*
*Prikazan ili opisan pribor ne pripada standardnom opsegu
isporuke. Potpuni pribor možete naći u našem programu pribora.
Tehnički podaci
Informacije o buci i vibracijama
Izmjerene vrijednosti za buku određene su prema EN 60745.
Prag buke uređaja vrednovan s A iznosi obično: prag zvučnog
tlaka 84 dB(A); prag učinka buke 95 dB(A). Nesigurnost
K=3 dB.
Nosite štitnike za sluh!
Ukupne vrijednosti vibracija a
h
(vektorski zbor u tri smjera) i
nesigurnost K određeni su prema EN 60745:
a
h
=8 m/s
2
, K=1,5 m/s
2
.
Prag vibracija naveden u ovim uputama izmjeren je
postupkom mjerenja propisanom u EN 60745 i može se
primijeniti za međusobnu usporedbu električnih alata.
Blanja
GHO 15-82
Professional
Kataloški br.
3 601 E94 0..
Nazivna primljena snaga
W
600
Predana snaga
W
340
Broj okretaja pri praznom hodu
min
-1
16000
Dubina rezanja
mm
0
–
1,5
Dubina ureza
mm
0
–
9
Max. širina blanjanja
mm
82
Težina odgovara
EPTA-Procedure 01/2003
kg
2,5
Klasa zaštite
/
II
Podaci vrijede za nazivni napon [U] od 230 V. U slučaju odstupanja
napona i u izvedbama specifičnim za dotičnu zemlju, ovi podaci mogu
varirati.
Molimo pridržavajte se kataloškog broja sa tipske pločice vašeg
električnog alata. Trgovačke oznake pojedinih električnih alata mogu
varirati.
OBJ_DOKU-27752-001.fm Page 121 Thursday, September 8, 2011 9:58 AM
122
| Hrvatski
2 609 140 740 | (8.9.11)
Bosch Power Tools
Prikladan je i za privremenu procjenu opterećenja od
vibracija.
Navedeni prag vibracija predstavlja glavne primjene
električnog alata. Ako se ustvari električni alat koristi za druge
primjene sa radnim alatima koji odstupaju od navedenih ili se
nedovoljno održavaju, prag vibracija može odstupati. Na taj
se način može osjetno povećati opterećenje od vibracija
tijekom čitavog vremenskog perioda rada.
Za točnu procjenu opterećenja od vibracija trebaju se uzeti u
obzir i vremena u kojima je uređaj isključen, ili doduše radi ali
stvarno nije u primjeni. Na taj se način može osjetno smanjiti
opterećenje od vibracija tijekom čitavog vremenskog perioda
rada.
Prije djelovanja vibracija utvrdite dodatne mjere sigurnosti za
zaštitu korisnika, kao npr.: održavanje električnog alata i
radnih alata, kao i organiziranje radnih operacija.
Izjava o usklađenosti
Izjavljujemo uz punu odgovornost da je ovaj proizvod opisan u
„
Tehnički podaci
“
usklađen sa slijedećim normama ili
normativnim dokumentima: EN 60745, prema odredbama
smjernica 2011/65/EU, 2004/108/EZ, 2006/42/EZ.
Tehnička dokumentacija (2006/42/EZ) može se dobiti kod:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
07.09.2011
Montaža
f
Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.
Zamjena alata
f
Oprez kod zamjene noža blanje. Nož blanje ne držite za
rezne oštrice.
Mogli biste se ozlijediti na oštrim oštricama.
Koristite samo originalne Bosch HM/TC noževe blanje.
Nož blanje od tvrdog metala (HM/TC) ima 2 oštrice i može se
okretati. Ako su obje oštrice tupe, nož blanje
12
se mora
zamijeniti. HM/TC-nož blanje se ne smije naknadno oštriti.
Demontaža noža blanje (vidjeti sliku A)
Za okretanje ili zamjenu noža blanje
12
okrećite glavu noža
9
sve dok ne bude paralelna sa podnožjem blanje
6
.
n
Otpustite 2 vijka za pričvršćenje
11
sa inbus ključem
13
za cca. 1
–
2 okreta.
o
Ukoliko je to potrebno, otpustite stezni element
10
laganim udarcem prikladnim alatom, npr. drvenim
klinom.
p
Izvucite sa komadom drva nož blanje
12
bočno iz glave
noža
9
.
Ugradnja noža blanje (vidjeti sliku B)
Preko vodećeg utora noža blanje se kod zamjene odnosno
okretanja uvijek jamči jednolično visinsko namještanje.
Ukoliko je potrebno, očistite sjedište noža u steznom
elementu
10
i nožu blanje
12
.
Kod ugradnje noža blanje pazite da on besprijekorno sjedi u
steznoj vodilici steznog elementa
10
. Nož blanje se mora
ugraditi i centrirati
po sredini prema podnožju blanje
6
.
Nakon toga stegnite 2 vijka za pričvršćenje
11
sa inbus
ključem
13
.
Napomena:
Prije puštanja u rad provjerite čvrsto dosjedanje
vijaka za pričvršćenje
11
. Okrenite glavu noža
9
rukom i
osigurajte da nož blanje nigdje ne struže.
Usisavanje prašine/strugotina
f
Prašina od materijala kao što su premazi sa sadržajem
olova, neke vrste drva, mineralnih materijala i metala,
može biti štetna za zdravlje. Dodirivanje ili udisanje
prašine može uzrokovati alergijske reakcije i/ili oboljenja
dišnih putova korisnika električnog alata ili osoba koje se
nalaze u blizini.
Određena vrsta prašine, kao što je npr. prašina od
hrastovine ili bukve smatra se kancerogenom, posebno u
kombinaciji sa dodatnim tvarima za obradu drva (kromat,
zaštitna sredstva za drvo). Materijal koji sadrži azbest
smiju obrađivati samo stručne osobe.
–
Po mogućnosti koristite usisavanje prašine prikladno
za materijal.
–
Osigurajte dobru ventilaciju radnog mjesta.
–
Preporučuje se uporaba zaštitne maske sa filterom
klase P2.
Pridržavajte se važećih propisa za obrađivane materijale.
Redovito čistite izbacivač strugotine
3
. Za čišćenje
začepljenog izbacivača strugotine koristite prikladni alat, npr.
komad drva, komprimirani zrak, itd.
f
Ne zahvaćajte rukama u izbacivač strugotine.
Na
rotirajućim dijelovima se možete ozlijediti.
Za osiguranje optimalnog usisavanja koristite uvijek vanjsku
usisnu napravu ili vrećicu za prašinu/strugotinu.
Vanjsko usisavanje (vidjeti sliku C)
Nataknite usisno crijevo
14
(pribor) na izbacivač strugotine
3
.
Spojite usisno crijevo
14
sa usisavačem prašine (pribor).
Pregled priključaka na različite usisavače možete naći na kraju
ovih uputa.
Usisavač mora biti prikladan za obrađivani materijal.
Kod usisavanja suhe prašine ili prašine koja je posebno
opasna za zdravlje, treba koristiti specijalni usisavač.
Vlastito usisavanje (vidjeti sliku C)
Kod manjih radova možete priključiti vrećicu za
prašinu/strugotinu (pribor)
15
. Čvrsto utaknite nastavak
vrećice za prašinu u izbacivač strugotine
3
. Pravovremeno
praznite vrećicu za prašinu/strugotinu
15
, kako bi ostalo
zadržano optimalno hvatanje prašine.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Engineering Director
PT/ESI
OBJ_DOKU-27752-001.fm Page 122 Thursday, September 8, 2011 9:58 AM
Hrvatski |
123
Bosch Power Tools
2 609 140 740 | (8.9.11)
Rad
Načini rada
Namještanje dubine rezanja
Sa okretnim gumbom
2
može se bestupnjevito namještati
dubina rezanja od 0
–
1,5 mm, prema skali dubine rezanja
1
(podjela skale = 0,1 mm).
Stopalo za odlaganje (vidjeti sliku D)
Stopalo za odlaganje
16
omogućava odlaganje električnog
alata odmah nakon radne operacije, bez opasnosti oštećenja
izratka ili noža blanje. Kod radne operacije stopalo za
odlaganje
16
se visoko zakrene i stražnji dio podnožja blanje
6
oslobodi.
Napomena:
Stopalo za odlaganje
16
ne smije se demontirati.
Puštanje u rad
f
Pridržavajte se mrežnog napona! Napon izvora struje
mora se podudarati s podacima na tipskoj pločici
električnog alata. Električni alati označeni s 230 V
mogu raditi i na 220 V.
Uključivanje/isključivanje
Za
puštanje u rad
električnog alata pritisnite
najprije
zapor
uključivanja
4
i
nakon toga
pritisnite prekidač za
uključivanje/isključivanje
5
i držite ga pritisnutog.
Za
isključivanje
električnog alata otpustite prekidač za
uključivanje/isključivanje
5
.
Napomena:
Iz razloga sigurnosti se prekidač za
uključivanje/isključivanje
5
ne može utvrditi, nego tijekom
rada mora stalno ostati pritisnut.
Upute za rad
Postupak blanjanja (vidjeti sliku D)
Namjestite željenu dubinu rezanja i stavite električni alat sa
prednjim dijelom podnožja blanje
6
na izradak.
f
Električni alat približavajte izratku samo u uključenom
stanju.
Inače postoji opasnost od povratnog udara ako bi
se radni alat zaglavio u izratku.
Uključite električni alat i vodite ga jednoličnim posmakom
preko obrađivanje površine.
Za dobivanje visokokvalitetnih površina radite samo sa
manjim posmakom i djelujte pritiskom po sredini na podnožje
blanje.
Kod obrade tvrđih materijala, npr. tvrdog drva, kao i kod
korištenja maksimalne širine blanjanja, namjestite samo
manju dubinu rezanja i smanjite prema potrebi posmak
blanje.
Preveliki posmak smanjuje kvalitetu površine i može dovesti
do brzog začepljenja izbacivača strugotine.
Samo oštri noževi za blanjanje daju dobar učinak rezanja i
čuvaju električni alat.
Ugrađeno stopalo za odlaganje
16
omogućava nastavljanje
postupka glodanja i nakon prekida na proizvoljnom mjestu
izratka:
–
Stavite električni alat sa prema dolje preklopljenim
stopalom za odlaganje, na dalje obrađivano mjesto izratka.
–
Uključite električni alat.
–
Premjestite pritisak nalijeganja na prednje podnožje blanje
i pomičite električni alat polagano prema naprijed (
n
).
Kod toga će se stopalo za odlaganje zakrenuti prema gore
(
o
), tako da će stražnji dio podnožja blanje ponovno
nalegnuti na izradak.
–
Vodite električni alat jednoličnim posmakom po
obrađivanoj površini (
p
).

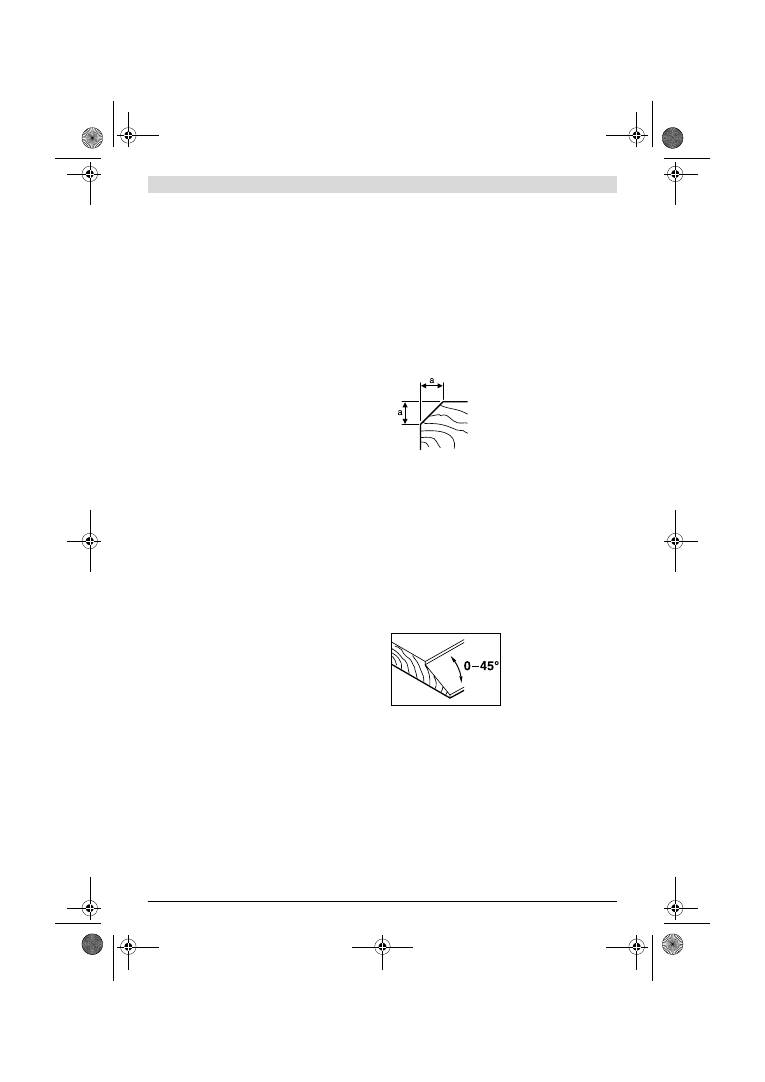

Skošenje rubova (vidjeti sliku E)
V-utori koji se nalaze u prednjem podnožju blanje
omogućavaju brzo i jednostavno skošenje rubova izratka.
Koristite odgovarajući V-utor ovisno od tražene širine
skošenja. U tu svrhu blanju sa V-utorom stavite na rubove
izratka i vodite je uzduž rubova.
Blanjanje sa graničnikom paralelnosti/kutnim
graničnikom (vidjeti slike F
–
H)
Ugradite na električni alat graničnik paralelnosti
17
, odnosno
kutni graničnik
21
sa vijkom za pričvršćenje
20
. Ovisno od
primjene, ugradite graničnik dubine ureza
24
sa vijkom za
pričvršćenje
23
na električni alat.
Otpustite maticu za utvrđivanje
19
i namjestite željenu širinu
ureza na skali
18
. Ponovno stegnite maticu za utvrđivanje
19
.
Sa graničnikom dubine utora
24
odgovarajuće namjestite
željenu dubinu ureza.
Provedite postupak blanjanja više puta, sve dok se ne
postigne željena dubina ureza. Blanju vodite sa bočnim
pritiskom nalijeganja.
Skošenje sa kutnim graničnikom
Kod skošenja ureza i površina
namjestite potreban kut
skošenja sa maticom za
utvrđivanje
22
.
Održavanje i servisiranje
Održavanje i čišćenje
f
Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.
f
Električni alat i otvore za hlađenje održavajte čistim
kako bi se moglo dobro i sigurno raditi.
Održavajte slobodni hod stopala za odlaganje
16
i redovito ga
čistite.
Kada se istroše ugljene četkice električni alat će se sam
isključiti. Električni alat se za održavanje mora poslati u servis,
na jednu od adresa navedenu u poglavlju
„
Servis za kupce i
savjetovanje kupaca
“
.
Korištena dimenzija
utora a
(mm)
nema
0
–
4
mala
2
–
6
srednja
4
–
9
velika
6
–
10
OBJ_DOKU-27752-001.fm Page 123 Thursday, September 8, 2011 9:58 AM
