Integreeritud seisutald
16
võimaldab hööveldusprotsessi
töökatkestuse järel jätkata tooriku mis tahes kohas:
–
Tõmmake seisutald alla ja asetage seade kohta, kus tahate
hööveldamist jätkata.
–
Lülitage seade sisse.
–
Viige surve eesmisele höövlitallale ja lükake seadet
aeglaselt ette (
n
). Seejuures tõmmatakse seisutald üles
(
o
), nii et höövlitalla tagumine osa on jälle vastu toorikut.
–
Juhtige seadet ühtlase ettenihkega üle töödeldava pinna
(
p
).

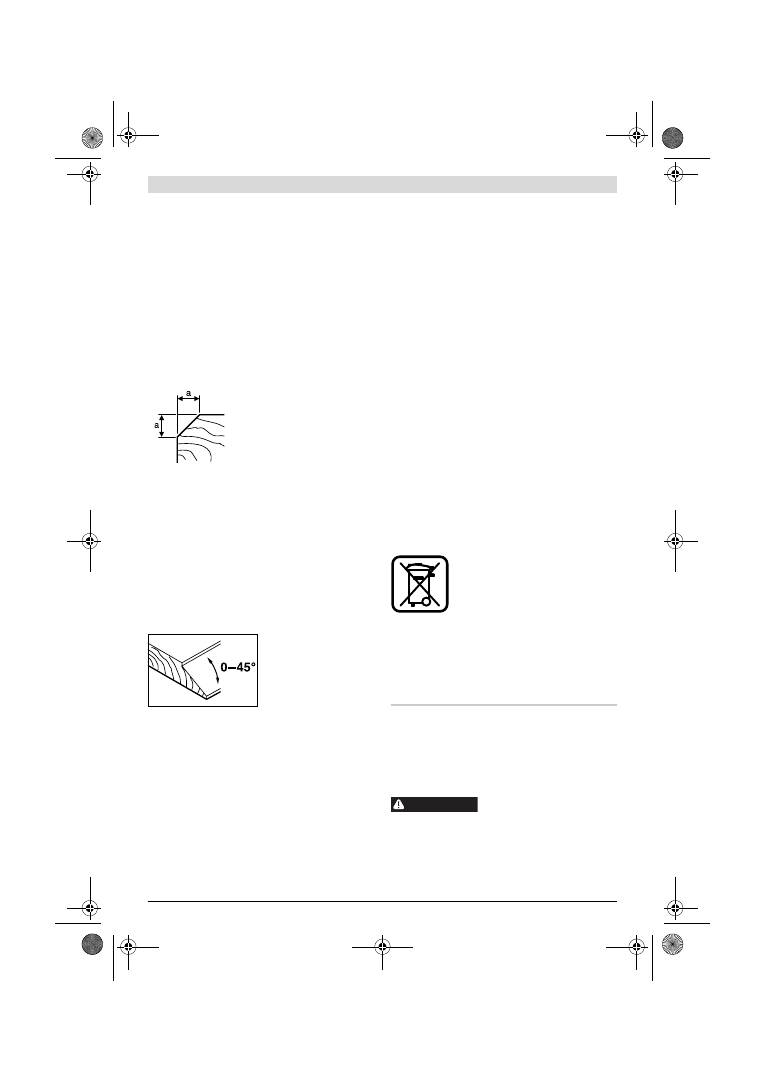

Servade faasimine (vt joonist E)
Eesmises höövlitallas olevad V-sooned võimaldavad tooriku
servi kiiresti ja lihtsalt faasida. Kasutage soovitud faasile
vastavat V-soont. Asetage höövel V-soonega tooriku servale ja
juhtige seadet piki serva.
Hööveldamine paralleelrakise/nurgajuhiku abil
(vt jooniseid F
–
H)
Kinnitage paralleelrakis
17
või nurgajuhik
21
kinnituskruviga
20
seadme külge. Monteerige vastavalt kasutusotstarbele
õnardussügavuspiirik
24
kinnituskruviga
23
seadme külge.
Keerake lahti kinnitusmutter
19
ja reguleerige skaalal
18
välja
soovitud õnarduslaius. Keerake kinnitusmutter
19
uuesti
kinni.
Reguleerige õnardussügavuspiirikuga
24
välja soovitud
õnardussügavus.
Teostage hööveldusprotsessi mitu korda, kuni soovitud
õnardussügavus on saavutatud. Avaldage höövlile külgsurvet.
Nurgajuhikuga faasimine
Servade ja pindade
faasimisel reguleerige
soovitud kaldenurk välja
nurga regulaatoriga
22
.
Hooldus ja teenindus
Hooldus ja puhastus
f
Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
f
Seadme laitmatu ja ohutu töö tagamiseks hoidke seade
ja selle ventilatsiooniavad puhtad.
Hoidke seisutalda
16
nii, et see on vabalt liikuv ja puhastage
seda regulaarselt.
Kui grafiitharjad on kulunud, lülitub seade automaatselt välja.
Seade tuleb toimetada hoolduseks parandustöökotta, mille
aadressi leiate punktist „Müügijärgne teenindus ja
nõustamine“.
Antud seade on hoolikalt valmistatud ja testitud. Kui seade
sellest hoolimata rikki läheb, tuleb see lasta parandada
Boschi elektriliste käsitööriistade volitatud remonditöökojas.
Järelepärimiste esitamisel ja tagavaraosade tellimisel
näidake kindlasti ära seadme andmesildil olev 10-kohaline
tootenumber.
Müügijärgne teenindus ja nõustamine
Müügiesindajad annavad vastused toote paranduse ja
hooldusega ning varuosadega seotud küsimustele. Joonised
ja lisateabe varuosade kohta leiate ka veebiaadressilt:
www.bosch-pt.com
Boschi müügiesindajad nõustavad Teid toodete ja lisa-
tarvikute ostmise, kasutamise ja seadistamisega seotud
küsimustes.
Eesti Vabariik
Mercantile Group AS
Boschi elektriliste käsitööriistade remont ja hooldus
Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: + 372 (0679) 1122
Faks: + 372 (0679) 1129
Kasutuskõlbmatuks muutunud seadmete käitlus
Elektriseadmed, lisatarvikud ja pakendid tuleks
keskkonnasäästlikult ringlusse võtta.
Ärge visake kasutusressursi ammendanud elektrilisi tööriistu
olmejäätmete hulka!
Üksnes EL liikmesriikidele:
Vastavalt Euroopa Parlamendi ja nõukogu
direktiivile 2002/96/EÜ elektri- ja
elektroonikaseadmete jäätmete kohta ning
direktiivi kohaldamisele liikmesriikides
tuleb kasutuskõlbmatuks muutunud
elektrilised tööriistad eraldi kokku koguda
ja keskkonnasäästlikult korduskasutada või
ringlusse võtta.
Tootja jätab endale õiguse muudatuste tegemiseks.
Latviešu
Drošības noteikumi
Vispārējie drošības noteikumi darbam ar
elektroinstrumentiem
Uzmanīgi izlasiet visus drošības
noteikumus.
Šeit sniegto drošības
noteikumu un norādījumu neievērošana var izraisīt aizdegša-
nos un būt par cēloni elektriskajam triecienam vai nopietnam
savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai
izmantošanai.
Kasutatud soon
Mõõt a
(mm)
puudub
0
–
4
väike
2
–
6
keskmine
4
–
9
suur
6
–
10
BRĪDINĀJUMS
OBJ_DOKU-27752-001.fm Page 128 Thursday, September 8, 2011 9:58 AM
Latviešu |
129
Bosch Power Tools
2 609 140 740 | (8.9.11)
Turpmākajā izklāstā lietotais apzīmējums „elektroinstru-
ments“ attiecas gan uz tīkla elektroinstrumentiem (ar elektro-
kabeli), gan arī uz akumulatora elektroinstrumentiem (bez
elektrokabeļa).
Drošība darba vietā
f
Sekojiet, lai darba vieta būtu tīra un sakārtota.
Nekārtīgā darba vietā un sliktā apgaismojumā var viegli
notikt nelaimes gadījums.
f
Nelietojiet elektroinstrumentu eksplozīvu vai
ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu
gāzes vai putekļu saturu gaisā.
Darba laikā elektroinstru-
ments nedaudz dzirksteļo, un tas var izsaukt viegli degošu
putekļu vai tvaiku aizdegšanos.
f
Lietojot elektroinstrumentu, neļaujiet nepiederošām
personām un jo īpaši bērniem tuvoties darba vietai.
Citu personu klātbūtne var novērst uzmanību, kā rezultātā
jūs varat zaudēt kontroli pār elektroinstrumentu.
Elektrodrošība
f
Elektroinstrumenta kontaktdakšai jābūt piemērotai
elektrotīkla kontaktligzdai. Kontaktdakšas konstrukci-
ju nedrīkst nekādā veidā mainīt. Nelietojiet kontakt-
dakšas salāgotājus, ja elektroinstruments caur kabeli
tiek savienots ar aizsargzemējuma ķēdi.
Neizmainītas
konstrukcijas kontaktdakša, kas piemērota kontaktligzdai,
ļauj samazināt elektriskā trieciena saņemšanas risku.
f
Darba laikā nepieskarieties sazemētiem priekšme-
tiem, piemēram, caurulēm, radiatoriem, plītīm vai
ledusskapjiem.
Pieskaroties sazemētām virsmām, pieaug
risks saņemt elektrisko triecienu.
f
Nelietojiet elektroinstrumentu lietus laikā, neturiet to
mitrumā.
Mitrumam iekļūstot elektroinstrumentā, pieaug
risks saņemt elektrisko triecienu.
f
Nenesiet un nepiekariet elektroinstrumentu aiz
elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot
instrumentu no elektrotīkla kontaktligzdas. Sargājiet
elektrokabeli no karstuma, eļļas, asām šķautnēm un
elektroinstrumenta kustīgajām daļām.
Bojāts vai
samezglojies elektrokabelis var būt par cēloni elektris-
kajam triecienam.
f
Darbinot elektroinstrumentu ārpus telpām, iz-
mantojiet tā pievienošanai vienīgi tādus paga-
rinātājkabeļus, kuru lietošana ārpus telpām ir atļauta.
Lietojot elektrokabeli, kas piemērots darbam ārpus tel-
pām, samazinās risks saņemt elektrisko triecienu.
f
Ja elektroinstrumentu tomēr nepieciešams lietot vie-
tās ar paaugstinātu mitrumu, izmantojiet tā pievieno-
šanai noplūdes strāvas aizsargreleju.
Lietojot noplūdes
strāvas aizsargreleju, samazinās risks saņemt elektrisko
triecienu.
Personiskā drošība
f
Darba laikā saglabājiet paškontroli un rīkojieties sa-
skaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties
noguris vai atrodaties alkohola, narkotiku vai medi-
kamentu izraisītā reibumā.
Strādājot ar elektroinstru-
mentu, pat viens neuzmanības mirklis var būt par cēloni
nopietnam savainojumam.
f
Izmantojiet individuālos darba aizsardzības līdzekļus.
Darba laikā nēsājiet aizsargbrilles.
Individuālo darba
aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un
aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši
elektroinstrumenta tipam un veicamā darba raksturam ļauj
izvairīties no savainojumiem.
f
Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgša-
nos. Pirms elektroinstrumenta pievienošanas elektro-
tīklam, akumulatora ievietošanas vai izņemšanas, kā
arī pirms elektroinstrumenta pārnešanas pārliecinie-
ties, ka tas ir izslēgts.
Pārnesot elektroinstrumentu, ja
pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektro-
barošanas avotam laikā, kad elektroinstruments ir ie-
slēgts, var viegli notikt nelaimes gadījums.
f
Pirms elektroinstrumenta ieslēgšanas neaizmirstiet
izņemt no tā regulējošos instrumentus vai atslēgas.
Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī
atrodas elektroinstrumenta kustīgajās daļās, var radīt
savainojumu.
f
Darba laikā izvairieties ieņemt neērtu vai nedabisku
ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un
centieties saglabāt līdzsvaru.
Tas atvieglo elektroinstru-
menta vadību neparedzētās situācijās.
f
Izvēlieties darbam piemērotu apģērbu. Darba laikā
nenēsājiet brīvi plandošas drēbes un rotaslietas.
Netuviniet matus, apģērbu un aizsargcimdus elektro-
instrumenta kustīgajām daļām.
Elektroinstrumenta
kustīgajās daļās var ieķerties vaļīgas drēbes, rotaslietas un
gari mati.
f
Ja elektroinstrumenta konstrukcija ļauj tam pievienot
ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas
ierīci, sekojiet, lai tā būtu pievienota un pareizi dar-
botos.
Pielietojot putekļu uzsūkšanu vai savākšanu/uz-
krāšanu, samazinās to kaitīgā ietekme uz strādājošās
personas veselību.
Saudzējoša apiešanās un darbs ar elektroinstrumentiem
f
Nepārslogojiet elektroinstrumentu. Katram darbam iz-
vēlieties piemērotu elektroinstrumentu.
Elektroinstru-
ments darbojas labāk un drošāk pie nominālās slodzes.
f
Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslē-
dzējs.
Elektroinstruments, ko nevar ieslēgt un izslēgt, ir
bīstams lietošanai un to nepieciešams remontēt.
f
Pirms elektroinstrumenta apkopes, regulēšanas vai
darbinstrumenta nomaiņas atvienojiet tā kontakt-
dakšu no barojošā elektrotīkla vai izņemiet no tā
akumulatoru.
Šādi iespējams novērst elektroinstrumenta
nejaušu ieslēgšanos.
f
Ja elektroinstruments netiek lietots, uzglabājiet to pie-
mērotā vietā, kur elektroinstruments nav sasniedzams
bērniem un personām, kuras neprot ar to rīkoties vai
nav iepazinušās ar šiem noteikumiem.
Ja elektroinstru-
mentu lieto nekompetentas personas, tas var apdraudēt
cilvēku veselību.
f
Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pār-
baudiet, vai kustīgās daļas darbojas bez traucējumiem
un nav iespiestas, vai kāda no daļām nav salauzta vai
bojāta, vai katra no tām pareizi funkcionē un pilda tai
OBJ_DOKU-27752-001.fm Page 129 Thursday, September 8, 2011 9:58 AM
130
| Latviešu
2 609 140 740 | (8.9.11)
Bosch Power Tools
paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas
tiktu savlaicīgi nomainītas vai remontētas pilnvarotā
remonta darbnīcā.
Daudzi nelaimes gadījumi notiek
tāpēc, ka elektroinstruments pirms lietošanas nav
pienācīgi apkalpots.
f
Savlaicīgi notīriet un uzasiniet griezošos darbinstru-
mentus.
Rūpīgi kopti elektroinstrumenti, kas apgādāti ar
asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un
ir vieglāk vadāmi.
f
Lietojiet vienīgi tādus elektroinstrumentus, papild-
piederumus, darbinstrumentus utt., kas atbilst šeit
sniegtajiem norādījumiem, ņemot vērā arī konkrētos
darba apstākļus un pielietojuma īpatnības.
Elektro-
instrumentu lietošana citiem mērķiem, nekā tiem, kuriem
to ir paredzējusi ražotājfirma, ir bīstama un var novest pie
neparedzamām sekām.
Apkalpošana
f
Nodrošiniet, lai elektroinstrumenta remontu veiktu
kvalificēts personāls, nomaiņai izmantojot oriģinālās
rezerves daļas un piederumus.
Tikai tā iespējams panākt
un saglabāt vajadzīgo darba drošības līmeni.
Drošības noteikumi ēvelēm
f
Pirms elektroinstrumenta novietošanas nogaidiet, līdz
apstājas tā rotējošā asmens galva.
Brīvi rotējošā asmens
galva var ieķerties apstrādājamā priekšmeta virsmā,
izsaucot kontroles zaudēšanu vai izraisot smagu
savainojumu.
f
Turiet elektroinstrumentu vienīgi aiz izolētajām
noturvirsmām, jo asmens galva var skart paša
instrumenta elektrokabeli.
Asmenim skarot
spriegumnesošus vadus, spriegums var nonākt arī uz
elektroinstrumenta metāla daļām un kļūt par cēloni
elektriskajam triecienam.
f
Ar skrūvspīļu vai citu stiprinājuma ierīču palīdzību
stingri nostipriniet apstrādājamo priekšmetu uz
stabila pamata.
Ja apstrādājamais priekšmets tiek turēts
ar roku vai piespiests ar ķermeni, tas nav stabils un darba
gaitā var pārvietoties, kā rezultātā var tikt zaudēta kontrole
pār elektroinstrumentu.
f
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai
apstrādes vietu nešķērso slēptas komunālapgādes
līnijas, vai arī griezieties pēc konsultācijas vietējā
komunālās saimniecības iestādē.
Darbinstrumenta sa-
skaršanās ar elektropārvades līniju var izraisīt aizdegšanos
vai būt par cēloni elektriskajam triecienam. Bojājums
gāzes pārvades līnijā var izraisīt sprādzienu. Darbinstru-
mentam skarot ūdensvada cauruli, var tikt bojātas
materiālās vērtības, kā arī strādājošā persona var saņemt
elektrisko triecienu.
f
Neievietojiet pirkstus putekļu un skaidu izvadīšanas
atverē.
Tos var savainot elektroinstrumenta rotējošās daļas.
f
Kontaktējiet darbinstrumentu ar apstrādājamo
priekšmetu tikai pēc elektroinstrumenta ieslēgšanas.
Tas ļaus izvairīties no atsitiena, kas var notikt,
darbinstrumentam iestrēgstot apstrādājamajā
priekšmetā.
f
Darba laikā turiet ēveli tā, lai ar apstrādājamo
priekšmetu saskartos visa tās pamatnes virsma.
Pretējā gadījumā ēvele var sašķiebties, izraisot
savainojumu.
f
Neveiciet ēvelēšanu pāri metāla priekšmetiem,
piemēram, naglām vai skrūvēm.
Tas var sabojāt asmeni
un asmens vārpstu, kā arī izraisīt pastiprinātu vibrāciju.
Izstrādājuma un tā darbības apraksts
Uzmanīgi izlasiet visus drošības
noteikumus.
Šeit sniegto drošības
noteikumu un norādījumu neievērošana var
izraisīt aizdegšanos un būt par cēloni
elektriskajam triecienam vai nopietnam
savainojumam.
Lūdzam atvērt atlokāmo lappusi ar elektroinstrumenta attēlu
un turēt to atvērtu visu laiku, kamēr tiek lasīta lietošanas
pamācība.
Pielietojums
Instruments ir paredzēts stingri nostiprinātu koka
priekšmetu, piemēram, siju vai dēļu apstrādei ēvelējot. Tas ir
piemērots arī malu un stūru apdarei.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija atbilst numuriem elektroin-
strumenta attēlā, kas sniegts ilustratīvajā lappusē.
1
Ēvelēšanas dziļuma skala
2
Rokturis ēvelēšanas dziļuma iestādīšanai (ar izolētu
noturvirsmu)
3
Īscaurule skaidu izvadīšanai
4
Taustiņš ieslēdzēja atbloķēšanai
5
Ieslēdzējs
6
Ēveles pamatne
7
V veida gropes
8
Rokturis (ar izolētu noturvirsmu)
9
Asmens galva
10
Ēveles asmens stiprinājuma elements
11
Skrūve ēveles asmens stiprināšanai
12
Cietmetāla (HM/TC) ēveles asmens
13
Sešstūra stieņatslēga
14
Uzsūkšanas šļūtene (
Ø
35 mm)*
15
Maisiņš putekļu un skaidu uzkrāšanai*
16
Balsts novietošanai
17
Paralēlā vadotne
18
Skala malu gropes platuma iestādīšanai
19
Fiksējošais uzgrieznis malu gropes platuma iestādīšanai
20
Skrūve paralēlās un leņķa vadotnes stiprināšanai
21
Leņķa vadotne*
22
Fiksējošais uzgrieznis ēvelēšanas leņķa iestādīšanai
23
Skrūve malu gropes dziļuma atdures stiprināšanai
24
Malu gropes dziļuma atdure*
*Šeit attēlotie vai aprakstītie piederumi neietilpst standarta
piegādes komplektā. Pilns pārskats par izstrādājuma
piederumiem ir sniegts mūsu piederumu katalogā.
OBJ_DOKU-27752-001.fm Page 130 Thursday, September 8, 2011 9:58 AM
Latviešu |
131
Bosch Power Tools
2 609 140 740 | (8.9.11)
Tehniskie parametri
Informācija par troksni un vibrāciju
Trokšņa parametru vērtības ir noteiktas atbilstoši standartam
EN 60745.
Elektroinstrumenta radītā pēc raksturlīknes A izsvērtā
trokšņa parametru tipiskās vērtības ir šādas: trokšņa
spiediena līmenis 84 dB(A); trokšņa jaudas līmenis 95 dB(A).
Izkliede K=3 dB.
Nēsājiet ausu aizsargus!
Kopējā vibrācijas paātrinājuma vērtība a
h
(vektoru summa
trijos virzienos) un izkliede K ir noteikta atbilstoši standartam
EN 60745.
a
h
=8 m/s
2
, K=1,5 m/s
2
.
Šajā pamācībā sniegtais vibrācijas līmenis ir izmērīts atbils-
toši standartā EN 60745 noteiktajai procedūrai un var tikt lie-
tots instrumentu salīdzināšanai. To var izmantot arī vibrācijas
radītās papildu slodzes iepriekšējai novērtēšanai.
Šeit sniegtais vibrācijas līmenis ir attiecināms uz elektroin-
strumenta galvenajiem pielietojuma veidiem. Ja elektroin-
struments tiek lietots netipiskiem mērķiem, kopā ar netipis-
kiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots,
tā vibrācijas līmenis var atšķirties no šeit sniegtās vērtības.
Tas var ievērojami palielināt vibrācijas radīto papildu slodzi
zināmam darba laika posmam.
Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam
darba laika posmam, jāņem vērā arī laiks, kad elektroinstru-
ments ir izslēgts vai arī darbojas, taču reāli netiek izmantots
paredzētā darba veikšanai. Tas var ievērojami samazināt vib-
rācijas radīto papildu slodzi zināmam darba laika posmam.
Veiciet papildu pasākumus, lai pasargātu strādājošo personu
no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet
elektroinstrumenta un darbinstrumentu apkalpošanu, novēr-
siet roku atdzišanu un pareizi plānojiet darbu.
Atbilstības deklarācija
Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie
parametri“ aprakstītais izstrādājums atbilst šādiem
standartiem vai normatīvajiem dokumentiem: EN 60745, kā
arī direktīvām 2011/65/ES, 2004/108/EK un 2006/42/EK.
Tehniskā lieta (2006/42/EK) no:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
07.09.2011
Montāža
f
Pirms elektroinstrumenta apkopes vai apkalpošanas
izvelciet tā elektrokabeļa kontaktdakšu no barojošā
elektrotīkla kontaktligzdas.
Darbinstrumenta nomaiņa
f
Ievērojiet piesardzību, veicot ēveles asmens nomaiņu.
Nepieskarieties ēveles asmens griezējšķautnēm.
Asmens
griezējšķautnes ir ļoti asas un var izraisīt savainojumu.
Lietojiet tikai firmā Bosch ražotos oriģinālos HM/TC ēveles
asmeņus.
Cietmetāla (HM/TC) ēveles asmeņiem ir divas
griezējšķautnes, tāpēc tos var apgriezt un izmantot no abām
pusēm. Ja abas griezējšķautnes ir kļuvušas neasas, ēveles
asmeni
12
nepieciešams nomainīt. Cietmetāla (HM/TC)
ēveles asmeņi nav paredzēti atkārtotai uzasināšanai.
Ēveles asmens izņemšana (attēls A)
Pirms ēveles asmens
12
apgriešanas vai nomaiņas pagrieziet
asmens galvu
9
tā, lai asmens atrastos vienā līmenī ar ēveles
pamatnes
6
virsmu.
n
Atskrūvējiet 2 stiprinošās skrūves
11
, ar sešstūra
stieņatslēgu
13
pagriežot tās aptuveni par 1
–
2
apgriezieniem.
o
Ja nepieciešams, izbrīvējiet stiprinājuma elementu
10
,
viegli uzsitot pa to ar piemērotu priekšmetu, piemēram,
ar koka ķīli.
p
Ar piemērota koka priekšmeta palīdzību izbīdiet ēveles
asmeni
12
no asmens galvas
9
sānu virzienā.
Ēveles asmens iestiprināšana (attēls B)
Nomainot vai apgriežot ēveles asmeni, īpaša vadotnes grope
nodrošina tam nemainīgu iestādīšanas augstumu.
Ja nepieciešams, iztīriet stiprinājuma elementa
10
vadotni un
notīriet ēveles asmeni
12
.
Iestiprinot ēveles asmeni, sekojiet, lai tas pareizi ievietotos
stiprinājuma elementa
10
vadotnē. Ēveles asmenim jābūt
iestiprinātam un iecentrētam attiecībā pret
ēveles pamatnes
6
viduslīniju. Nobeigumā stingri pieskrūvējiet 2 stiprinošās
skrūves
11
ar sešstūra stieņatslēgas
13
palīdzību.
Ēvele
GHO 15-82
Professional
Izstrādājuma numurs
3 601 E94 0..
Nominālā patērējamā jauda
W
600
Mehāniskā jauda
W
340
Griešanās ātrums brīvgaitā
min.
-1
16000
Ēvelēšanas dziļums
mm
0
–
1,5
Sānu gropes dziļums
mm
0
–
9
Maks. ēvelēšanas platums
mm
82
Svars atbilstoši EPTA-Procedure
01/2003
kg
2,5
Elektroaizsardzības klase
/
II
Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas
sprieguma [U] 230 V. Iekārtām, kas paredzētas citam spriegumam vai ir
modificētas atbilstoši nacionālajiem standartiem, šie parametri var
atšķirties.
Lūdzam vadīties pēc elektroinstrumenta izstrādājuma numura.
Atsevišķiem izstrādājumiem tirdzniecības apzīmējumi var mainīties.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Engineering Director
PT/ESI
OBJ_DOKU-27752-001.fm Page 131 Thursday, September 8, 2011 9:58 AM
132
| Latviešu
2 609 140 740 | (8.9.11)
Bosch Power Tools
Piezīme.
Pirms elektroinstrumenta lietošanas pārliecinieties,
ka stiprinošās skrūves
11
ir stingri pieskrūvētas. Ar roku
pagrieziet asmens galvu
9
un pārliecinieties, ka asmens
netraucēti griežas, nekam nepieskaroties.
Putekļu un skaidu uzsūkšana
f
Dažu materiālu, piemēram, svinu saturošu krāsu, dažu
koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi
veselībai. Pieskaršanās šādiem putekļiem vai to
ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas
ceļu saslimšanu elektroinstrumenta lietotājam vai darba
vietai tuvumā esošajām personām.
Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas,
zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši
tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hro-
mātu vai koksnes aizsardzības līdzekļiem). Azbestu
saturošus materiālus drīkst apstrādāt vienīgi personas ar
īpašām profesionālām iemaņām.
–
Pielietojiet apstrādājamajam materiālam vispiemēro-
tāko putekļu uzsūkšanas metodi.
–
Darba vietai jābūt labi ventilējamai.
–
Darba laikā ieteicams izmantot masku elpošanas ceļu
aizsardzībai ar filtrēšanas klasi P2.
Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas
attiecas uz apstrādājamo materiālu.
Regulāri tīriet putekļu un skaidu izvadatveri
3
. Ja izvadatvere
ir nosprostojusies, lietojiet tās tīrīšanai piemērotu rīku,
piemēram, koka stienīti, saspiestā gaisa strūklu u.t.t.
f
Neievietojiet pirkstus putekļu un skaidu izvadīšanas
atverē.
Tos var savainot elektroinstrumenta rotējošās
daļas.
Lai nodrošinātu putekļu un skaidu optimālu uzsūkšanu,
vienmēr pievienojiet elektroinstrumentam ārējo putekļsūcēju
vai maisiņu putekļu un skaidu uzkrāšanai.
Putekļu uzsūkšana ar ārējā putekļsūcēja palīdzību
(attēls C)
Pievienojiet uzsūkšanas šļūteni
14
(papildpiederums)
elektroinstrumenta skaidu izvadīšanas īscaurulei
3
.
Savienojiet uzsūkšanas šļūteni
14
ar putekļsūcēju
(papildpiederums). Šīs pamācības beigās ir parādīts, kā
elektroinstruments pievienojams dažāda tipa
putekļsūcējiem.
Putekļsūcējam jābūt piemērotam apstrādājamā materiāla
putekļu uzsūkšanai.
Veselībai īpaši kaitīgu, kancerogēnu vai sausu putekļu
uzsūkšanai lietojiet speciālus putekļsūcējus.
Putekļu uzsūkšana ar iekšējā uzsūkšanas kanāla palīdzību
(attēls C)
Veicot neliela apjoma darbus, elektroinstrumentam var
pievienot īpašu maisiņu putekļu un skaidu uzkrāšanai
15
(papildpiederums). Stingri iebīdiet putekļu maisiņa īscauruli
elektroinstrumenta putekļu un skaidu izvadatverē
3
. Lai
nodrošinātu optimālu putekļu uzsūkšanu, savlaicīgi
iztukšojiet putekļu un skaidu maisiņu
15
.
Lietošana
Darba režīmi
Ēvelēšanas dziļuma iestādīšana
Ar rokturi
2
var bezpakāpju veidā iestādīt ēvelēšanas dziļumu
0
–
1,5 mm robežās, vadoties pēc nolasījumiem uz
ēvelēšanas dziļuma skalas
1
(skalas iedaļa = 0,1 mm).
Balsts novietošanai (attēls D)
Balsts
16
ļauj novietot elektroinstrumentu tūlīt pēc darba
operācijas pabeigšanas, nebaidoties sabojāt apstrādājamā
priekšmeta virsmu vai ēveles asmeni. Paceļot
elektroinstrumentu pirms kārtējās darba operācijas, balsts
16
paceļas augšup, atbrīvojot pamatnes
6
aizmugurējo daļu.
Piezīme.
Novietošanas balstu
16
nedrīkst noņemt.
Uzsākot lietošanu
f
Pievadiet instrumentam pareizu spriegumu!
Spriegumam elektrotīklā jāatbilst vērtībai, kas
norādīta instrumenta marķējuma plāksnītē. Elektro-
instrumenti, kas paredzēti 230 V spriegumam, var
darboties arī no 220 V elektrotīkla.
Ieslēgšana un izslēgšana
Lai
ieslēgtu
elektroinstrumentu,
vispirms
nospiediet
ieslēdzēja atbloķēšanas taustiņu
4
,
pēc tam
nospiediet
ieslēdzēju
5
un turiet to nospiestu.
Lai
izslēgtu
elektroinstrumentu, atlaidiet ieslēdzēju
5
.
Piezīme.
Drošības apsvērumu dēļ ieslēdzēja
5
fiksēšana
ieslēgtā stāvoklī nav paredzēta, tāpēc tas jātur nospiests visu
elektroinstrumenta darbības laiku.
Norādījumi darbam
Ēvelēšana (attēls D)
Iestādiet vēlamo ēvelēšanas dziļumu un novietojiet ēveles
pamatnes
6
priekšējo daļu uz apstrādājamā priekšmeta.
f
Kontaktējiet darbinstrumentu ar apstrādājamo
priekšmetu tikai pēc elektroinstrumenta ieslēgšanas.
Tas ļaus izvairīties no atsitiena, kas var notikt,
darbinstrumentam iestrēgstot apstrādājamajā
priekšmetā.
Ieslēdziet elektroinstrumentu un vienmērīgi virziet to pa
apstrādājamo virsmu.
Lai panāktu augstu apstrādājamās virsmas kvalitāti,
pārvietojiet elektroinstrumentu ar mērenu ātrumu, vienmērīgi
sadalot spiedienu pa ēveles pamatni.
Apstrādājot cietus materiālus, piemēram, cietu koku, kā arī,
izmantojot pilnu ēveles platumu, iestādiet nelielu ēvelēšanas
dziļumu un vajadzības gadījumā samaziniet ēveles
pārvietošanas ātrumu.
Pārāk liels pārvietošanas ātrums izsauc virsmas kvalitātes
samazināšanos un var izraisīt putekļu un skaidu izvadatveres
nosprostošanos.
Tikai ass ēveles asmens spēj nodrošināt augstu apstrādes
kvalitāti, vienlaikus saudzējot elektroinstrumentu.
OBJ_DOKU-27752-001.fm Page 132 Thursday, September 8, 2011 9:58 AM
Latviešu |
133
Bosch Power Tools
2 609 140 740 | (8.9.11)
Iebūvēts novietošanas balsts
16
pēc ēvelēšanas operācijas
pārtraukuma ļauj atsākt ēvelēšanu jebkurā apstrādājamā
priekšmeta vietā.
–
Novietojiet elektroinstrumentu uz vēl neapstrādātās
virsmas daļas tā, lai novietošanas balsts būtu nolaists
lejup.
–
Ieslēdziet elektroinstrumentu.
–
Izdariet nelielu spiedienu uz ēveles pamatnes priekšējo
daļu un vienlaikus lēni virziet elektroinstrumentu uz
priekšu (
n
). Tā rezultātā novietošanas balsts paceļas
augšup (
o
), un ēveles pamatnes aizmugurējā daļa
nolaižas uz apstrādājamā priekšmeta virsmas.
–
Turpiniet ēvelēšanu, vienmērīgi virzot elektroinstrumentu
pa apstrādājamo virsmu (
p
).

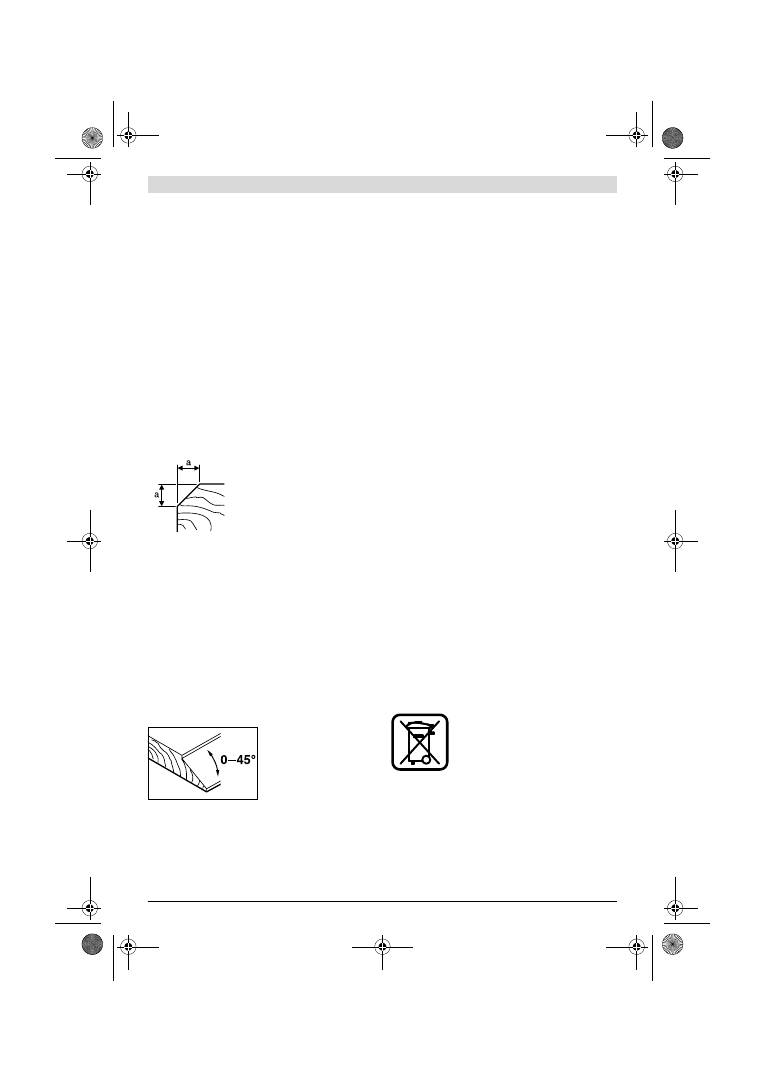

Stūru apstrāde (attēls E)
Ēveles pamatnes priekšējā daļā izveidotās V veida gropes ļauj
ātri un viegli apstrādāt priekšmeta stūrus, veidojot 45°
nolieci. Izvēlieties V veida gropi, kuras dziļums atbilst
vēlamajam stūru apstrādes platumam. Novietojiet ēveles
pamatnes V veida gropi uz apstrādājamā priekšmeta stūra un
virziet elektroinstrumentu uz priekšu gar priekšmeta malu.
Ēvelēšana ar paralēlo vai leņķa vadotni
(skatīt attēlus F
–
H)
Nostipriniet uz elektroinstrumenta paralēlo
17
vai leņķa
vadotni
21
, izmantojot stiprinošo skrūvi
20
. Tad nostipriniet
uz elektroinstrumenta malu gropes dziļuma atduri
24
izmantojot stiprinošo skrūvi
23
.
Atskrūvējiet fiksējošo uzgriezni
19
un iestādiet vēlamo malu
gropes platumu, vadoties pēc nolasījumiem uz skalas
18
. Tad
stingri pieskrūvējiet fiksējošo uzgriezni
19
.
Regulējot malu gropes dziļuma atduri
24
, iestādiet vēlamo
malu gropes dziļumu.
Veiciet ēvelēšanu vairākos paņēmienos, līdz tiek sasniegts
vēlamais gropes dziļums. Vadiet ēveli, ieturot sānu spiedienu
uz apstrādājamo materiālu.
Slīpā ēvelēšana ar leņķa vadotni
Veidojot slīpās gropes un
virsmas, atskrūvējiet leņķa
vadotnes fiksējošo uzgriezni
22
un iestādiet vēlamo
ēvelēšanas leņķi.
Apkalpošana un apkope
Apkalpošana un tīrīšana
f
Pirms elektroinstrumenta apkopes vai apkalpošanas
izvelciet tā elektrokabeļa kontaktdakšu no barojošā
elektrotīkla kontaktligzdas.
f
Lai nodrošinātu ilgstošu un nevainojamu elektroin-
strumenta darbību, uzturiet tīru tā korpusu un
ventilācijas atveres.
Sekojiet, lai novietošanas balsts
16
brīvi kustētos, un regulāri
veiciet tā tīrīšanu.
Ja ir nolietojušās elektrodzinēja oglekļa sukas,
elektroinstruments automātiski izslēdzas. Šādā gadījumā tas
jānogādā apkalpošanai Bosch pilnvarotā elektroinstrumentu
remonta darbnīcā, kuras adrese norādīta sadaļā „Tehniskā
apkalpošana un konsultācijas klientiem“.
Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo
pēcražošanas pārbaudi, elektroinstruments tomēr sabojājas,
tas nogādājams remontam firmas Bosch pilnvarotā
elektroinstrumentu remonta darbnīcā.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti
paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz
elektroinstrumenta marķējuma plāksnītes.
Tehniskā apkalpošana un konsultācijas klientiem
Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem
par izstrādājumu remontu un apkalpošanu, kā arī par to
rezerves daļām. Kopsalikuma attēlus un informāciju par
rezerves daļām var atrast arī interneta vietnē:
www.bosch-pt.com
Bosch klientu konsultāciju grupa centīsies Jums palīdzēt
vislabākajā veidā, atbildot uz jautājumiem par izstrādājumu
un to piederumu iegādi, lietošanu un regulēšanu.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Dzelzavas ielā 120 S
LV-1021 Rīga
Tālr.: + 371 67 14 62 62
Telefakss: + 371 67 14 62 63
E-pasts: service-pt@lv.bosch.com
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotie elektroinstrumenti, to piederumi un iesaiņojuma
materiāli jānogādā otrreizējai pārstrādei apkārtējai videi
nekaitīgā veidā.
Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!
Tikai ES valstīm
Saskaņā ar Eiropas Savienības direktīvu
2002/96/EK par nolietotajām
elektriskajām un elektroniskajām ierīcēm
un šīs direktīvas atspoguļojumiem
nacionālajā likumdošanā, lietošanai nederī-
gie elektroinstrumenti jāsavāc atsevišķi un
jānogādā otrreizējai pārstrādei apkārtējai
videi nekaitīgā veidā.
Tiesības uz izmaiņām tiek saglabātas.
Izmantojamā grope
Izmērs a
(mm)
bez gropes
0
–
4
maza
2
–
6
vidēja
4
–
9
liela
6
–
10
OBJ_DOKU-27752-001.fm Page 133 Thursday, September 8, 2011 9:58 AM
