Türkçe |

101

Bosch Power Tools

1 609 92A 019 | (15.1.13)

Germe kolunun

germe kuvveti ayarlanabilir. Bunu yapmak

için germe kolunu

sökün ve saat hareket yönünün tersine

en azından 30 derece kaydırarak tekrar sıkın.

Gönye açısının ayarlanması

Elektrikli el aletini koruyucu kapağın

ön tarafına yatırın.

Kelebek vidayı

gevşetin. Testereyi yana hareket ettirin. İs-

tediğiniz ölçüyü skalada

ayarlayın. Kelebek vidayı

tek-

rar sıkın.

Açıklama:

Gönyeli kesmelerde kesme derinliği kesme derinli-

ği skalasında

gösterilen değerden daha düşüktür.

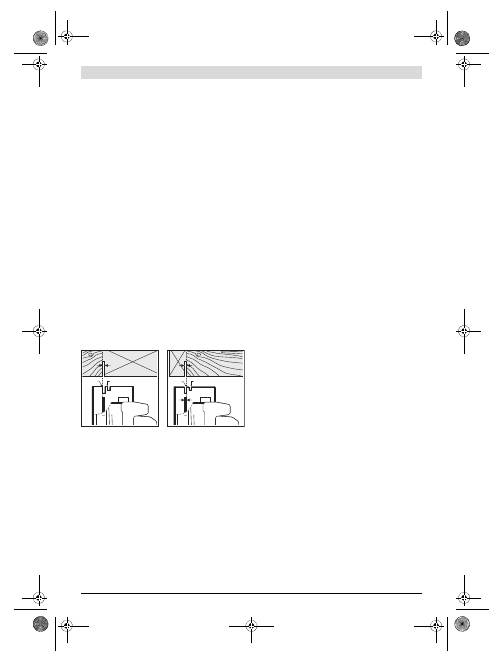

Kesme işaretleri

Kesme işareti 0° (

) dik açılı kesmede testere bıçağının pozis-

yonunu gösterir. Kesme işareti 45° (

) testere bıçağının

45°-kesimdeki pozisyonunu gösterir.

Tam ölçülü hassas kesme için daire testereyi iş parçasına şe-

kilde gösterildiği gibi yerleştirin. Bir deneme kesmesi yapma-

nız her zaman yararlıdır.

Çalıştırma

Akünün yerleştirilmesi



Sadece elektrikli el aletinizin tip etiketinde belirtilen ge-

rilime sahip orijinal Li-Ionen aküler kullanın.

Başka aküle-

rin kullanılması yaralanmalara ve yangınlara neden olabilir.

Şarj edilmiş aküyü

ön taraftan elektrikli el aletinin ayağına

itin. Kırmızı şerit artık görünmez oluncaya ve akü güvenli bi-

çimde kilitleme yapıncaya kadar aküyü ayağın içine bastırın.

Açma/kapama

Elektrikli el aletini

çalıştırmak

için

önce

kapama/şalteri emni-

yetine basın

sonra

açma kapama şalterine basın ve açma/

kapama şalterini

basılı konumda tutun.

Elektrikli el aletini

kapamak

için açma/kapama şalterini

bı-

rakın.

Açıklama:

Güvenlik nedenleriyle açma/kapama şalteri

kilit-

lenmemeli, çalışma sırasında hep basılı tutulmalıdır.

Enerjiden tasarruf etmek için elektikli el aletini sadece kulla-

nacağınız zaman açın.

Serbest dönüş freni

Alete entegre serbest dönüş freni elektrikli el aleti kapandık-

tan sonra testere bıçağının serbest dönüşte dönme süresini

kısaltır.

Derin şarj emniyeti

Li-Ionen aküler Electronic Cell Protection (ECP) sistemi ile de-

rin şarja karşı korumalıdır. Akü deşarj olduğunda elektrikli el

aleti koruyucu kesme sistemi ile kapatılır: Elektrikli el aleti ar-

tık hareket etmez.

Çalışırken dikkat edilecek hususlar

Testere bıçağını çarpma ve darbelerden koruyun.

Elektrikli el aletini kesme yönünde düzenli ve hafif bastırma

kuvveti ile yönlendirin. Fazla bastırma kuvvetinin uygulanması

ucun kullanım ömrünü önemli ölçüde kısaltır ve elektrikli el

aletinin hasar görmesine neden olabilir.

Kesme performansı ve kesme kalitesi büyük ölçüde testere bı-

çağı dişlerinin biçimine bağlıdır. Bu nedenle her zaman keskin

ve işlenen malzemeye uygun testere bıçakları kullanın.

Ahşabın kesilmesi

Testere bıçağının doğru olarak seçilmesi ahşap türüne, ahşap

kalitesine ve yapılancak kesimin uzunlamasına mı yoksa enine

mi yapılacağına bağlıdır.

Ladin malzeme kesilirken uzun ve helezonik talaşlar ortaya

çıkar.

Kayın ve meşe tozları özellikle sağlığa zararlıdır, bu nedenle bu

malzemeyi işlerken daima toz emme donanımı kullanın.

Paralellik mesnedi ile kesme (Bakınız: Şekil D)

Paralellik mesnedi

iş parçası kenarı boyunca veya ölçülü şe-

rit biçimli hassas kesme işlemine olanak sağlar.

Yardımcı dayamakla kesme (Bakınız: Şekil E)

Büyük iş parçalarını işlemek veya düz kenarları kesmek için iş

parçasına bir tahta veya lata tespit edebilirsiniz ve daire teste-

renin taban levhasını bu yardımcı dayamak boyunca hareket

ettirebilirsiniz.

Kılavuz rayla kesme (Bakınız: Şekil G)

Kılavuz ray

yardımı ile düz hatlı kesme yapabilirsiniz.

Açıklama:

Kılavuz kızağı

sadece dik açılı kesme işlerinde

kullanın. Gönyeli kesme işlerinde kılavuz kızak

hasar göre-

bilir.

Kavrayıcı kaplama kılavuz rayın kaymasını önler ve iş parçası

yüzeyini korur. Kılavuz ray üzerindeki kaplama elektrikli el ale-

tinin kolayca kaydırılmasını sağlar.

Daire testereyi doğrudan kılavuz kızak

üstüne yerleştirin.

Kılavuz kızağı

uygun sıkma donanımları ile, örneğin vidalı

işkence ile iş parçası üzerine öyle tespit edin ki, kılavuz kızağın

ince kolu testere bıçağını göstersin.

Kılavuz ray 33 kesilen iş parçası kenarından dışarı çıkma-

malıdır.

Elektrikli el aletini çalıştırın ve düzenli tempoda, hafif bastır-

ma kuvveti ile kesme yönünde hareket ettirin.

Bağlantı parçası

ile iki kılavuz ray birbirine bağlanabilir.

Sıkma işlemi bağlantı parçası içindeki dört vida ile yapılır.

Akünün optimum verimle kullanılmasına ilişkin açıklamalar

Aküyü nemden ve sudan koruyun.

Aküyü 0–50 derece arasında bir sıcaklıkta saklayın. Örneğin

aküyü yaz aylarında otomobil içinde bırakmayın.

Akünün havalandırma aralıklarını düzenli olarak yumuşak, te-

miz ve kuru bir fırça ile temizleyin.

Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrü-

nü tamamlamış ve değiştirilmesi gerekiyor demektir.

Tasfiye konusundaki talimat hükümlerine uyun.

45°

0°

45°

OBJ_BUCH-755-004.book Page 101 Tuesday, January 15, 2013 3:25 PM

102

| Türkçe

1 609 92A 019 | (15.1.13)

Bosch Power Tools

Bakım ve servis

Bakım ve temizlik



Elektrikli el aletinde bir çalışma yapmadan önce (örne-

ğin bakım, uç değiştirme vb.), aleti taşırken ve saklar-

ken her defasında aküyü alttan çıkarın.

Aletin açma/ka-

pama şalterine yanlışlıkla basıldığında yaralanmalar ortaya

çıkabilir.



İyi ve güvenli çalışabilmek için elektrikli el aletini ve ha-

valandırma deliklerini daima temiz tutun.

Pandül hareketli koruyucu kapak her zaman serbest hareket

edebilmeli ve kendiliğinden kapanmalıdır. Bu nedenle pandül

hareketli koruyucu kapağın çevresini daima temiz tutunt. Toz

ve talaşları basınçlı hava veya fırçayla temizleyin.

Kaplamalı olmayan testere bıçakları ince bir tabaka asitsiz yağ

sürülerek paslanmaya karşı korunabilir. Her kesme işlemin-

den önce yağı temizleyin, aksi takdirde ahşap lekelenir.

Testere bıçağı üzerindeki reçine veya tutkal kalıntıları kesme

kalitesini düşürür. Bu nedenle testere bıçaklarını kullanımdan

hemen sonra temizleyin.

Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağ-

men elektrikli el aleti arıza yapacak olursa, onarım Bosch elek-

trikli aletleri için yetkili bir serviste yapılmalıdır.

Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletini-

zin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Sadece Türkiye için geçerlidir:

Bosch genel olarak yedek

parçaları 7 yıl hazır tutar.

Müşteri hizmeti ve uygulama danışmanlığı

Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala-

rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve

yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfa-

sında bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse-

suara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Türkçe

Bosch San. ve Tic. A.S.

Ahi Evran Cad. No:1 Kat:22

Polaris Plaza

80670 Maslak/Istanbul

Bosch Uzman Ekibi +90 (0212) 367 18 88

Işıklar LTD.ŞTİ.

Kızılay Cad. No: 16/C Seyhan

Adana

Tel.: 0322 3599710

Tel.: 0322 3591379

İdeal Eletronik Bobinaj

Yeni San. Sit. Cami arkası No: 67

Aksaray

Tel.: 0382 2151939

Tel.: 0382 2151246

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ankara

Tel.: 0312 3415142

Tel.: 0312 3410203

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: 0242 3465876

Tel.: 0242 3462885

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: 0258 2620666

Bulut Elektrik

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: 0424 2183559

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: 0446 2230959

Ege Elektrik

İnönü Bulvaro No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: 0252 6145701

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: 0342 2316432

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: 0342 2319500

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: 0326 6137546

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: 0212 8720066

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: 0232 3768074

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: 0232 4571465

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: 0352 3364216

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: 0362 2289090

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: 0282 6512884

OBJ_BUCH-755-004.book Page 102 Tuesday, January 15, 2013 3:25 PM

Polski |

103

Bosch Power Tools

1 609 92A 019 | (15.1.13)

Nakliye

Alet içindeki lityum iyon (Li-Ionen) aküler tehlikeli madde taşı-

ma yönetmeliği hükümlerine tabidir. Aküler başka bir yüküm-

lülük olmaksızın kullanıcı tarafından caddeler üzerinde taşına-

bilir.

Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu

ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin

özel hükümlere uyulmalıdır. Bu nedenle gönderi paketlenir-

ken bir tehlikeli madde uzmanından yardım alınmalıdır.

Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin.

Açık kontakları kapatın ve aküyü ambalaj içinde hareket etme-

yecek biçimde paketleyin.

Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.

Tasfiye

Elektrikli el aletleri, aküler, aksesuar ve ambalaj mal-

zemesi çevre dostu yeniden kazanım merkezine gön-

derilmek zorundadır.

Elektrikli el aletlerini ve aküleri/bataryaları evsel çöplerin içine

atmayın!

Sadece AB üyesi ülkeler için:

2002/96/AT yönetmeliği uyarınca kullanım

ömrünü tamamlamış elektrikli el aletleri ve

2006/66/AT yönetmeliği uyarınca arızalı

veya kullanım ömrünü tamamlamış akü-

ler/bataryalar ayrı ayrı toplanmak ve çevre

dostu tasfiye için bir geri dönüşüm merkezi-

ne yollanmak zorundadır.

Aküler/Bataryalar:

Li-Ion:

Lütfen bölüm “Nakliye”, sayfa içindeki

uyarılara uyun 103.

Değişiklik haklarımız saklıdır.

Polski

Wskazówki bezpieczeństwa

Ogólne przepisy bezpieczeństwa dla elektrona-

rzędzi

Należy przeczytać wszystkie

wskazówki i przepisy.

Błędy w

przestrzeganiu poniższych wskazówek mogą spowodować

porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i

wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie „elektronarzędzie“ odnosi

się do elektronarzędzi zasilanych energią elektryczną z sieci (z

przewodem zasilającym) i do elektronarzędzi zasilanych aku-

mulatorami (bez przewodu zasilającego).

Bezpieczeństwo miejsca pracy



Stanowisko pracy należy utrzymywać w czystości i do-

brze oświetlone.

Nieporządek w miejscu pracy lub nie-

oświetlona przestrzeń robocza mogą być przyczyną

wypadków.



Nie należy pracować tym elektronarzędziem w otocze-

niu zagrożonym wybuchem, w którym znajdują się np.

łatwopalne ciecze, gazy lub pyły.

Podczas pracy elektro-

narzędziem wytwarzają się iskry, które mogą spowodować

zapłon.



Podczas użytkowania urządzenia zwrócić uwagę na to,

aby dzieci i inne osoby postronne znajdowały się w bez-

piecznej odległości.

Odwrócenie uwagi może spowodo-

wać utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne



Wtyczka elektronarzędzia musi pasować do gniazda.

Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie

wolno używać wtyków adapterowych w przypadku

elektronarzędzi z uziemieniem ochronnym.

Niezmienio-

ne wtyczki i pasujące gniazda zmniejszają ryzyko poraże-

nia prądem.



Należy unikać kontaktu z uziemionymi powierzchniami

jak rury, grzejniki, piece i lodówki.

Ryzyko porażenia prą-

dem jest większe, gdy ciało użytkownika jest uziemione.



Urządzenie należy zabezpieczyć przed deszczem i wil-

gocią.

Przedostanie się wody do elektronarzędzia pod-

wyższa ryzyko porażenia prądem.



Nigdy nie należy używać przewodu do innych czynno-

ści. Nigdy nie należy nosić elektronarzędzia, trzymając

je za przewód, ani używać przewodu do zawieszenia

urządzenia; nie wolno też wyciągać wtyczki z gniazdka

pociągając za przewód. Przewód należy chronić przed

wysokimi temperaturami, należy go trzymać z dala od

oleju, ostrych krawędzi lub ruchomych części urządze-

nia.

Uszkodzone lub splątane przewody zwiększają ryzyko

porażenia prądem.



W przypadku pracy elektronarzędziem pod gołym nie-

bem, należy używać przewodu przedłużającego, dosto-

sowanego również do zastosowań zewnętrznych.

Uży-

cie właściwego przedłużacza (dostosowanego do pracy na

zewnątrz) zmniejsza ryzyko porażenia prądem.



Jeżeli nie da się uniknąć zastosowania elektronarzę-

dzia w wilgotnym otoczeniu, należy użyć wyłącznika

ochronnego różnicowo-prądowego.

Zastosowanie

wyłącznika ochronnego różnicowo-prądowego zmniejsza

ryzyko porażenia prądem.

Bezpieczeństwo osób



Podczas pracy z elektronarzędziem należy zachować

ostrożność, każdą czynność wykonywać uważnie i z

rozwagą. Nie należy używać elektronarzędzia, gdy jest

się zmęczonym lub będąc pod wpływem narkotyków,

alkoholu lub lekarstw.

Moment nieuwagi przy użyciu

elektronarzędzia może stać się przyczyną poważnych ura-

zów ciała.

OSTRZEZENIE

OBJ_BUCH-755-004.book Page 103 Tuesday, January 15, 2013 3:25 PM

104

| Polski

1 609 92A 019 | (15.1.13)

Bosch Power Tools



Należy nosić osobiste wyposażenie ochronne i zawsze

okulary ochronne.

Noszenie osobistego wyposażenia

ochronnego – maski przeciwpyłowej, obuwia

z podeszwami przeciwpoślizgowymi, kasku ochronnego

lub środków ochrony słuchu (w zależności od rodzaju i

zastosowania elektronarzędzia) – zmniejsza ryzyko obra-

żeń ciała.



Należy unikać niezamierzonego uruchomienia narzę-

dzia. Przed włożeniem wtyczki do gniazdka i/lub podłą-

czeniem do akumulatora, a także przed podniesieniem

lub przeniesieniem elektronarzędzia, należy upewnić

się, że elektronarzędzie jest wyłączone.

Trzymanie pal-

ca na wyłączniku podczas przenoszenia elektronarzędzia

lub podłączenie do prądu włączonego narzędzia, może

stać się przyczyną wypadków.



Przed włączeniem elektronarzędzia, należy usunąć na-

rzędzia nastawcze lub klucze.

Narzędzie lub klucz, znaj-

dujący się w ruchomych częściach urządzenia mogą do-

prowadzić do obrażeń ciała.



Należy unikać nienaturalnych pozycji przy pracy. Nale-

ży dbać o stabilną pozycję przy pracy i zachowanie

równowagi.

W ten sposób możliwa będzie lepsza kontrola

elektronarzędzia w nieprzewidzianych sytuacjach.



Należy nosić odpowiednie ubranie. Nie należy nosić

luźnego ubrania ani biżuterii. Włosy, ubranie i rękawi-

ce należy trzymać z daleka od ruchomych części.

Luźne

ubranie, biżuteria lub długie włosy mogą zostać wciągnięte

przez ruchome części.



Jeżeli istnieje możliwość zamontowania urządzeń od-

sysających i wychwytujących pył, należy upewnić się,

że są one podłączone i będą prawidłowo użyte.

Użycie

urządzenia odsysającego pył może zmniejszyć zagrożenie

pyłami.

Prawidłowa obsługa i eksploatacja elektronarzędzi



Nie należy przeciążać urządzenia. Do pracy używać na-

leży elektronarzędzia, które są do tego przewidziane.

Odpowiednio dobranym elektronarzędziem pracuje się

w danym zakresie wydajności lepiej i bezpieczniej.



Nie należy używać elektronarzędzia, którego włącz-

nik/wyłącznik jest uszkodzony.

Elektronarzędzie, które-

go nie można włączyć lub wyłączyć jest niebezpieczne

i musi zostać naprawione.



Przed regulacją urządzenia, wymianą osprzętu lub po

zaprzestaniu pracy narzędziem, należy wyciągnąć

wtyczkę z gniazda i/lub usunąć akumulator.

Ten środek

ostrożności zapobiega niezamierzonemu włączeniu się

elektronarzędzia.



Nieużywane elektronarzędzia należy przechowywać w

miejscu niedostępnym dla dzieci. Nie należy udostęp-

niać narzędzia osobom, które go nie znają lub nie prze-

czytały niniejszych przepisów.

Używane przez niedo-

świadczone osoby elektronarzędzia są niebezpieczne.



Konieczna jest należyta konserwacja elektronarzędzia.

Należy kontrolować, czy ruchome części urządzenia

działają bez zarzutu i nie są zablokowane, czy części nie

są pęknięte lub uszkodzone w taki sposób, który miał-

by wpływ na prawidłowe działanie elektronarzędzia.

Uszkodzone części należy przed użyciem urządzenia

oddać do naprawy.

Wiele wypadków spowodowanych

jest przez niewłaściwą konserwację elektronarzędzi.



Należy stale dbać o ostrość i czystość narzędzi tnących.

O wiele rzadziej dochodzi do zakleszczenia się narzędzia

tnącego, jeżeli jest ono starannie utrzymane. Zadbane na-

rzędzia łatwiej się też prowadzi.



Elektronarzędzia, osprzęt, narzędzia pomocnicze itd.

należy używać zgodnie z niniejszymi zaleceniami.

Uwzględnić należy przy tym warunki i rodzaj wykony-

wanej pracy.

Niezgodne z przeznaczeniem użycie elektro-

narzędzia może doprowadzić do niebezpiecznych sytuacji.

Prawidłowa obsługa i eksploatacja narzędzi akumulatoro-

wych



Akumulatory należy ładować tylko w ładowarkach, za-

lecanych przez producenta.

W przypadku użycia łado-

warki, przystosowanej do ładowania określonego rodzaju

akumulatorów, w sposób niezgodny z przeznaczeniem, ist-

nieje niebezpieczeństwo pożaru.



W elektronarzędziach można używać jedynie przewi-

dzianych do tego celu akumulatorów.

Użycie innych

akumulatorów może spowodować obrażenia ciała i zagro-

żenie pożarem.



Nieużywany akumulator należy trzymać z dala od spi-

naczy, monet, kluczy, gwoździ, śrub lub innych małych

przedmiotów metalowych, które mogłyby spowodo-

wać zmostkowanie styków.

Zwarcie pomiędzy stykami

akumulatora może spowodować oparzenia lub pożar.



Przy niewłaściwym użyciu możliwe jest wydostanie się

elektrolitu z akumulatora. Należy unikać kontaktu z

nim, a w przypadku niezamierzonego zetknięcia się z

elektrolitem, należy umyć dane miejsce ciała wodą. Je-

żeli ciecz dostała się do oczu, należy dodatkowo

skonsultować się z lekarzem.

Elektrolit może doprowa-

dzić do podrażnienia skóry lub oparzeń.

Serwis



Naprawę elektronarzędzia należy zlecić jedynie wy-

kwalifikowanemu fachowcowi i przy użyciu oryginal-

nych części zamiennych.

To gwarantuje, że bezpieczeń-

stwo urządzenia zostanie zachowane.

Wskazówki dotyczące bezpieczeństwa pracy z pi-

larkami tarczowymi

Proces cięcia



NIEBEZPIECZEŃSTWO: Ręce należy trzymać z dala od

obszaru pracy pilarki i zachować bezpieczną odległość

od poruszającej się tarczy. Drugą ręką należy trzymać

uchwyt dodatkowy lub obudowę silnika.

Trzymając pi-

larkę oburącz można uniknąć skaleczenia rąk przez tarczę

tnącą.



Nie wkładać rąk pod obrabiany przedmiot.

Pod obrabia-

nym materiałem osłona tarczy nie chroni przed skalecze-

niem.



Głębokość cięcia musi być nastawiona zgodnie z gru-

bością przecinanego materiału.

Ostrza piły powinny wy-

stawać na swojej wysokości poza materiał.

OBJ_BUCH-755-004.book Page 104 Tuesday, January 15, 2013 3:25 PM

Polski |

105

Bosch Power Tools

1 609 92A 019 | (15.1.13)



W żadnym wypadku nie wolno przytrzymywać przeci-

nanego przedmiotu ręką, ani trzymać go na kolanach.

Obrabiany przedmiot należy stabilnie umieścić na sta-

łym podłożu.

Właściwe zamocowanie obrabianego przed-

miotu jest bardzo istotne, gdyż dzięki temu można zmini-

malizować niebezpieczeństwo, w przypadku kontaktu z

ciałem użytkownika, zablokowania się brzeszczotu lub ut-

raty kontroli nad sytuacją.



Podczas wykonywania prac, przy których można natra-

fić na ukryte przewody elektryczne, elektronarzędzie

należy trzymać wyłącznie za izolowane uchwyty.

Kon-

takt z przewodem sieci zasilającej powoduje przekazanie

napięcia na części metalowe elektronarzędzia, co powodu-

je porażenie prądem.



Do cięć wzdłużnych należy używać prowadnicy mate-

riału lub prostej listwy albo szyny.

Wpłynie to na zwięk-

szenie precyzji cięcia i zmniejszy prawdopodobieństwo za-

blokowania się tarczy.



Należy zawsze stosować tarcze tnące o właściwych roz-

miarach zewnętrznych i o odpowiednim otworze moco-

wania tarczy (np. w kształcie gwiazdy lub okrągłym).

Tarcze tnące, nie pasujące do części mocujących pilarki,

powodują nierównomierny bieg urządzenia i prowadzą do

utraty panowania nad elektronarzędziem.



W żadnym wypadku nie wolno stosować uszkodzonych

lub nieodpowiednich podkładek lub śrub, mocujących

tarcze.

Tylko podkładki i śruby, skonstruowane specjalnie

dla danej piły zapewniają optymalną wydajność i bezpie-

czeństwo pracy.



Odrzut – Przyczyny i odpowiednie wskazówki bezpie-

czeństwa

– odrzut jest nagłą reakcją pilarki na zaczepienie się, za-

blokowanie lub niewłaściwe wyważenie tarczy tnącej, któ-

re powoduje, iż pilarka, nad którą utracona została kontro-

la unosi się i wykonuje gwałtowny ruch w kierunku osoby

obsługującej;

– gdy tarcza tnąca zaczepi się lub zahaczy w rzazie, docho-

dzi do blokady, a siła silnika odrzuca pilarkę w kierunku

operatora;

– jeżeli tarcza tnąca przechyli się w rzazie lub jest niewłaś-

ciwie wyważona, zęby tylnej krawędzi tnącej mogą zablo-

kować się w obrabianym materiale, dzięki czemu tarcza

tnąca wyskoczy z zrzazu, a pilarka odskoczy w kierunku o-

soby obsługującej.

Odrzut jest następstwem niewłaściwego lub niezgodnego

z przeznaczeniem użycia pilarki. Można go uniknąć przez

zachowanie opisanych poniżej odpowiednich środków

ostrożności.



Pilarkę należy mocno trzymać oburącz, a ręce ustawić

w pozycji, umożliwiającej złagodzenie odrzutu. Należy

zawsze znajdować się z boku tarczy tnącej; tarcza nie

powinna się nigdy znaleźć w jednej linii z ciałem użyt-

kownika.

W przypadku odrzutu, piła może zostać odrzuco-

na do tyłu, osoba obsługująca może jednak zapanować nad

siłami odrzutu poprzez zachowanie odpowiednich środ-

ków ostrożności.



W przypadku zaklinowania się tarczy pilarskiej lub

przerwy w pracy należy wyłączyć piłę i przytrzymać

przedmiot obrabiany aż do momentu całkowitego za-

trzymania się tarczy pilarskiej. Nie należy nigdy usu-

wać przedmiotu obrabianego, dopóki tarcza całkowicie

się nie zatrzyma. W przeciwnym wypadku może wystą-

pić odrzut.

Należy wykryć i usunąć przyczynę zaklinowa-

nia się tarczy pilarskiej.



Jeżeli istnieje konieczność uruchomienia pilarki, która

tkwi w obrabianym materiale, należy wycentrować tar-

czę tnącą w rzazie i skontrolować, czy zęby tarczy nie

zahaczyły się o materiał.

Jeżeli tarcza tnąca zablokowana

jest w materiale, może zostać ona wyrzucona i spowodo-

wać odrzut pilarki.



Duże płyty należy przed obróbką podeprzeć-zmniejszy

to ryzyko odrzutu, spowodowanego zaklinowaną tar-

czą tnącą.

Duże płyty mogą się ugiąć pod ciężarem włas-

nym. Płyty takie należy podeprzeć z obydwu stron, zarów-

no w pobliżu linii cięcia jak i krawędzi.



Nie należy używać tępych lub uszkodzonych tarcz tną-

cych.

Tarcze tnące z tępymi lub niewłaściwie ustawionymi

zębami powodują – przez zbyt wąski rzaz – zwiększone

tarcie, zaklinowanie się tarczy w materiale i odrzut.



Głębokość i kąt cięcia powinny zostać ustawione przed

rozpoczęciem cięcia.

Zmiana nastaw podczas pracy mo-

że prowadzić do zaklinowania się tarczy tnącej i odrzutu.



Należy zachować szczególną ostrożność podczas wy-

konywania cięć w ścianach lub operowaniu w innych

niewidocznych obszarach.

Zagłębiająca się w materiale

tarcza pilarska może spowodować odrzut pilarki po natra-

fieniu na ukryte obiekty.

Funkcje dolnej pokrywy ochronnej



Przed każdym użyciem pilarki należy sprawdzić, czy

osłona dolna wraca do położenia początkowego zakry-

wając w pełni ostrze. Nie wolno używać pilarki, jeżeli

osłona dolna nie porusza się swobodnie, a czas jej za-

mykania budzi zastrzeżenia (powinna ona zamykać się

natychmiast). W żadnym wypadku nie wolno blokować

lub przywiązywać dolnej osłony w położeniu otwartym.

Upadek pilarki może spowodować wygięcie się osłony dol-

nej. Osłonę należy otworzyć, używając dźwigni i spraw-

dzić, czy porusza się ona swobodnie. Następnie należy

przetestować wszystkie kąty i głębokości cięcia-czy osło-

na nie dotyka tarczy tnącej ani innych elementów pilarki.



Należy sprawdzić funkcjonowanie sprężyny osłony dol-

nej. Jeżeli funkcjonowanie osłony lub jej sprężyny bu-

dzi zastrzeżenia, należy pilarkę poddać naprawie.

Uszkodzone elementy, kleiste osady lub nawarstwione

wióry spowolniają ruch osłony.



Osłonę dolną można otwierać ręcznie tylko w przypad-

ku specjalnych rodzajów cięć, takich jak cięcia wgłęb-

ne i cięcia pod kątem. Osłonę dolną należy otwierać za

pomocą dźwigni, puszczając ją natychmiast po tym, jak

ostrze tarczy zanurzyło się w obrabiany element.

Przy

wszystkich innych rodzajach prac, osłona dolna powinna

uchylać się automatycznie.

OBJ_BUCH-755-004.book Page 105 Tuesday, January 15, 2013 3:25 PM

106

| Polski

1 609 92A 019 | (15.1.13)

Bosch Power Tools



Nie należy odkładać pilarki na stół warsztatowy ani na

podłogę, jeżeli tarcza tnąca nie jest zasłonięta osłoną.

Niezabezpieczona tarcza, która porusza się siłą inercji, po-

woduje ruch pilarki w kierunku przeciwnym do kierunku

cięcia i przecina wszystkie napotkane obiekty. Należy

zwrócić uwagę na czas wybiegu pilarki.

Dodatkowe wskazówki bezpieczeństwa



Nie wkładać rąk do wyrzutnika wiórów.

Istnieje niebez-

pieczeństwo skaleczenia przez obracające się elementy.



Nie wolno pracować pilarką, trzymając ją nad głową.

Ten rodzaj pracy nie zapewnia wystarczającej kontroli nad

elektronarzędziem.



Należy używać odpowiednich przyrządów poszukiwaw-

czych w celu lokalizacji ukrytych przewodów zasilają-

cych, lub poprosić o pomoc zakłady miejskie.

Kontakt z

przewodami znajdującymi się pod napięciem może dopro-

wadzić do powstania pożaru i porażenia elektrycznego.

Uszkodzenie przewodu gazowego może doprowadzić do

wybuchu. Przebicie przewodu wodociągowego powoduje

szkody rzeczowe.



Nie stosować elektronarzędzia stacjonarnie.

Nie jest

ono przystosowane do pracy ze stołem pilarskim.



Nie należy stosować pił tarczowych z wysokostopowej

stali szybkotnącej (HSS).

Piły tego rodzaju łatwo się łamią.



Nie wolno ciąć metali żelaznych.

Rozżarzone wióry mogą

spowodować zapłon systemu odsysania pyłu.



Elektronarzędzie należy trzymać podczas pracy mocno

w obydwu rękach i zadbać stabilną pozycję pracy.

Elek-

tronarzędzie prowadzone oburącz jest bezpieczniejsze.



Należy zabezpieczyć obrabiany przedmiot.

Zamocowa-

nie obrabianego przedmiotu w urządzeniu mocującym lub

imadle jest bezpieczniejsze niż trzymanie go w ręku.



Przed odłożeniem elektronarzędzia, należy poczekać,

aż znajdzie się ono w bezruchu.

Narzędzie robocze może

się zablokować i doprowadzić do utraty kontroli nad

elektronarzędziem.



Nie otwierać akumulatora.

Istnieje niebezpieczeństwo

zwarcia.

Akumulator należy chronić przed wysokimi

temperaturami, np. przed stałym nasłonecznie-

niem, przed ogniem, wodą i wilgocią.

Istnieje

zagrożenie wybuchem.



W przypadku uszkodzenia i niewłaściwego użytkowa-

nia akumulatora może dojść do wydzielenia się gazów.

Wywietrzyć pomieszczenie i w razie dolegliwości

skonsultować się z lekarzem.

Gazy mogą uszkodzić drogi

oddechowe.



Akumulator należy używać tylko w połączeniu z elek-

tronarzędziem firmy Bosch, dla którego został on prze-

widziany.

Tylko w ten sposób można ochronić akumulator

przed niebezpiecznym dla niego przeciążeniem.



Stosować należy wyłącznie oryginalne akumulatory fir-

my Bosch, o napięciu podanym na tabliczce znamiono-

wej elektronarzędzia.

Użycie innych akumulatorów, np.

podróbek, przeróbek lub akumulatorów innych producen-

tów może stać się przyczyną obrażeń lub powstania szkód

materialnych poprzez eksplodujące akumulatory.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki i

przepisy.

Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie

prądem, pożar i/lub ciężkie obrażenia ciała.

Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i

pozostawić ją rozłożoną podczas czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie przeznaczone jest do wzdłużnego i po-

przecznego cięcia drewna po linii prostej i pod kątem, z wyko-

rzystaniem powierzchni oporowej.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi

się do schematu elektronarzędzia na stronach graficznych.

Blokada włącznika/wyłącznika

Włącznik/wyłącznik

Akumulator*

Osłona (pokrywa ochronna)

Dźwignia przestawna osłony wahliwej

Płyta główna

Osłona wahliwa (dolna)

Prowadnica równoległa

Wskaźnik cięcia pod kątem 0°

Wskaźnik cięcia pod kątem 45°

Śruba motylkowa do ustawiania kąta cięcia

Śruba motylkowa do prowadnicy równoległej

Skala kątu ukosu

Przycisk blokady wrzeciona

Uchwyt dodatkowy (pokrycie gumowe)

Klucz sześciokątny

Rękojeść (pokrycie gumowe)

Wrzeciono

Tulejka mocująca

Piła tarczowa*

Podkładka mocująca

Śruba mocująca z podkładką

Znaczniki na osłonie

Przycisk odblokowujący akumulator

Śruba mocująca do przystawki do odsysania pyłu

Przystawka do odsysania pyłu

Wąż odsysający*

Podziałka głębokości cięcia

Dźwignia wstępnego wyboru głębokości cięcia

Para ścisków stolarskich*

Przycisk wskaźnika stanu naładowania baterii*

Wskaźnik stanu naładowania akumulatora*

Szyna prowadząca*

Złączka*

*Przedstawiony na rysunkach lub opisany w instrukcji użytkowa-

nia osprzęt nie wchodzi w skład wyposażenia standardowego.

Kompletny asortyment wyposażenia dodatkowego można znaleźć

w naszym katalogu osprzętu.

OBJ_BUCH-755-004.book Page 106 Tuesday, January 15, 2013 3:25 PM

Polski |

107

Bosch Power Tools

1 609 92A 019 | (15.1.13)

Dane techniczne

Informacja na temat hałasu i wibracji

Wartości pomiarowe hałasu określono zgodnie z normą

EN 60745.

Określony wg skali A poziom hałasu emitowanego przez urzą-

dzenie wynosi standardowo: poziom ciśnienia akustycznego

95 dB(A); poziom mocy akustycznej 106 dB(A). Niepewność

pomiaru K=3,0 dB.

Stosować środki ochrony słuchu!

Wartości łączne drgań a

(suma wektorowa z trzech kierun-

ków) i niepewność pomiaru K oznaczone zgodnie z normą

EN 60745 wynoszą:

Cięcie drewna: a

=3 m/s

, K=1,5 m/s

Podany w niniejszej instrukcji poziom drgań pomierzony został

zgodnie z określoną przez normę EN 60745 procedurą pomia-

rową i może zostać użyty do porównywania elektronarzędzi.

Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawo-

wych zastosowań elektronarzędzia. Jeżeli elektronarzędzie

użyte zostanie do innych zastosowań lub z innymi narzędziami

roboczymi, a także jeśli nie będzie wystarczająco konserwo-

wane, poziom drgań może odbiegać od podanego. Podane

powyżej przyczyny mogą spowodować podwyższenie ekspo-

zycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć

pod uwagę także okresy, gdy urządzenie jest wyłączone, lub

gdy jest wprawdzie włączone, ale nie jest używane do pracy.

W ten sposób łączna (obliczana na pełny wymiar czasu pracy)

ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mają-

ce na celu ochronę operatora przed skutkami ekspozycji na

drgania, np.: konserwacja elektronarzędzia i narzędzi robo-

czych, zabezpieczenie odpowiedniej temperatury rąk, ustale-

nie kolejności operacji roboczych.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt, przed-

stawiony w „Dane techniczne“, odpowiada wymaganiom na-

stępujących norm i dokumentów normatywnych:

EN 60745 – zgodnie z wymaganiami dyrektyw:

2011/65/UE, 2004/108/WE, 2006/42/WE.

Dokumentacja techniczna (2006/42/WE):

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 30.11.2012

Montaż

Ładowanie akumulatora



Stosować należy tylko ładowarki wyszczególnione na

stronach z osprzętem dodatkowym.

Tylko te ładowarki

dostosowane są do ładowania zastosowanego w elektro-

narzędziu akumulatora litowo-jonowego.

Wskazówka:

W momencie dostawy akumulator jest nałado-

wany częściowo. Aby zagwarantować wykorzystanie najwyż-

szej wydajności akumulatora, należy przed pierwszym uży-

ciem całkowicie naładować akumulator w ładowarce.

Akumulator litowo-jonowy można doładować w dowolnej

chwili, nie powodując tym skrócenia jego żywotności. Prze-

rwanie procesu ładowania nie niesie za sobą ryzyka uszkodze-

nia ogniw akumulatora.

Dzięki systemowi elektronicznej ochrony ogniw – „Electronic

Cell Protection (ECP)“ – akumulator litowo-jonowy jest za-

bezpieczony przed głębokim rozładowaniem. Przy rozłado-

wanym akumulatorze elektronarzędzie zostaje wyłączone

przez układ ochronny – narzędzie robocze nie porusza się.



Po automatycznym wyłączeniu elektronarzędzia nie

naciskać ponownie włącznika.

Może to doprowadzić do

uszkodzenia akumulatora.

Akumulator wyposażony jest w system kontroli temperatury

NTC, który dopuszcza ładowanie wyłącznie w zakresie tempe-

ratur pomiędzy 0 °C a 45 °C. Dzięki temu osiąga się wyższą

żywotność akumulatora.

Przestrzegać wskazówek dotyczących usuwania odpadów.

Wyjmowanie akumulatora

Akumulator

posiada dwa stopnie blokady, zapobiegające je-

go wypadnięciu w przypadku niezamierzonego naciśnięcia

przycisku odblokowującego

. Akumulator umieszczony w

obudowie elektronarzędzia, przytrzymywany jest na miejscu

za pomocą sprężyny.

W celu wyjęcia akumulatora

nacisnąć przycisk zwalniający

blokadę

i wyjąć dołem akumulator z elektronarzędzia.

Nie

wyciągać akumulatora siłą.

Ręczna pilarka tarczowa

GKS 18 V-LI

Numer katalogowy

3 601 F6H 0..

Napięcie znamionowe

Prędkość obrotowa bez obciążenia

min

-1

3900

Maks. głębokość cięcia

– przy 0°

– przy 45°

Blokada wrzeciona



Płyta podstawy

146 x 272

Maks. średnica tarczy tnącej

165

Min. średnica tarczy tnącej

160

Maks. grubość tarczy tnącej

1,7

Maks. grubość zębów/rozwartość

zębów

2,6

Min. grubość zębów/rozwartość

zębów

2,0

Średnica wewnętrzna tarczy

tnącej

Ciężar odpowiednio do

EPTA-Procedure 01/2003

3,9/4,1*

* w zależności od zastosowanego akumulatora

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

OBJ_BUCH-755-004.book Page 107 Tuesday, January 15, 2013 3:25 PM

108

| Polski

1 609 92A 019 | (15.1.13)

Bosch Power Tools

Wskaźnik stanu naładowania akumulatora (zob. rys. F)

Stan naładowania akumulatora

pokazywany jest przez trzy

zielone diody LED wskaźnika naładowania akumulatora

Sprawdzanie stanu naładowania akumulatora możliwe jest –

ze względów bezpieczeństwa – jedynie przy wyłączonym

elektronarzędziu.

Wcisnąć przycisk

, aby wyświetlić stan naładowania aku-

mulatora. Sprawdzanie stanu możliwe jest także przy wyję-

tym akumulatorze

Jeżeli po naciśnięciu przycisku

nie zapali się żadna dioda

LED oznacza to, że akumulator jest uszkodzony i należy go wy-

mienić.

Mocowanie/wymiana tarczy tnącej



Przed wszystkimi pracami przy elektronarzędziu na-

leży wyjąć akumulator.



Podczas montażu tarczy pilarskiej używać rękawic

ochronnych.

Przy kontakcie z tarczą pilarską istnieje nie-

bezpieczeństwo zranienia.



Stosować należy wyłącznie tarcze pilarskie, których

parametry są zgodne z danymi znamionowymi podany-

mi w niniejszej instrukcji obsługi.



W żadnym wypadku nie wolno używać tarcz szlifier-

skich jako narzędzi roboczych.

Wybór tarczy tnącej

Lista zalecanych tarcz tnących znajduje się na końcu niniej-

szej instrukcji.

Demontaż tarczy tnącej (zob. rys. A)

W celu wymiany narzędzia roboczego najlepiej jest położyć

elektronarzędzie na przedniej części obudowy silnika.

– Nacisnąć przycisk blokady wrzeciona

i przytrzymać w

tej pozycji.



Przycisk blokady wrzeciona 14 wolno naciskać tylko

przy nieruchomym wrzecionie.

W przeciwnym wypadku

można uszkodzić elektronarzędzie.

– Wykręcić za pomocą klucza sześciokątnego

nakrętkę

mocującą

, obracając ją w kierunku



– Odchylić osłonę

do tyłu i przytrzymać.

– Zdjąć podkładkę mocującą

i tarczę tnącą

z wrze-

ciona

Mocowanie tarczy tnącej (zob. rys. A)

W celu wymiany narzędzia roboczego najlepiej jest położyć

elektronarzędzie na przedniej części obudowy silnika.

– Oczyścić tarczę

i wszystkie elementy mocujące.

– Odchylić osłonę

do tyłu i przytrzymać.

– Nałożyć tarczę

na kołnierz mocujący

. Kierunek cię-

cia tarczy (strzałka na tarczy) musi być zgodny z kierun-

kiem obrotów wrzeciona (strzałka na osłonie wahliwej

– Nałożyć podkładkę mocującą

, po czym nakręcić śrubę

mocującą

, obracając nią w kierunku



. Należy przy tym

zwrócić uwagę na właściwe położenie podkładki mocują-

cej

i tulei mocującej

– Nacisnąć przycisk blokady wrzeciona

i przytrzymać w

tej pozycji.

– Mocno przekręcić za pomocą klucza imbusowego

śrubę

w kierunku



. Moment dokręcania powinien wynosić

6–9 Nm, co odpowiada ręcznej sile nacisku plus ¼ obroty/

-ów lub 3 kreski podziałki

na kołpaku ochronnym

Odsysanie pyłów/wiórów



Przed wszystkimi pracami przy elektronarzędziu na-

leży wyjąć akumulator.



Pyły niektórych materiałów, na przykład powłok malar-

skich z zawartością ołowiu, niektórych gatunków drewna,

minerałów lub niektórych rodzajów metalu, mogą stano-

wić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z

pyłami lub przedostanie się ich do płuc może wywołać re-

akcje alergiczne i/lub choroby układu oddechowego ope-

ratora lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane

są za rakotwórcze, szczególnie w połączeniu z substancja-

mi do obróbki drewna (chromiany, impregnaty do drew-

na). Materiały, zawierające azbest mogą być obrabiane je-

dynie przez odpowiednio przeszkolony personel.

– Aby osiągnąć wysoki stopień odsysania pyłu, należy

wraz z niniejszym elektronarzędziem stosować odku-

rzacz GAS 25/GAS 50/GAS 50 M do pyłów drewnia-

nych lub GAS 50 MS do pyłów drewnianych i/lub pyłów

pochodzenia mineralnego.

– Należy zawsze dbać o dobrą wentylację stanowiska

pracy.

– Zaleca się noszenie maski przeciwpyłowej z pochłania-

czem klasy P2.

Należy stosować się do aktualnie obowiązujących w danym

kraju przepisów, regulujących zasady obchodzenia się z

materiałami przeznaczonymi do obróbki.

Montaż adaptera do odsysania pyłów (zob. rys. B)

Zamocować przyłącze do odsysania pyłów

za pomocą śru-

by mocującej

na płycie głównej

Do przyłącza do odsysania pyłów

można przyłączyć wąż

odsysający o średnicy 35 mm.



Nie wolno montować przystawki do odsysania pyłu bez

podłączonego zewnętrznego źródła odsysania pyłu.

Może dojść do zatkania się kanału ssącego.



Nie wolno montować worka na pył na przystawkę do

odsysania pyłu.

Może dojść do zatkania się całego syste-

mu odsysania pyłów.

Aby zagwarantować optymalną wydajność odsysania, należy

regularnie czyścić przystawkę do odsysania pyłu

Odsysanie zewnętrzne

Połączyć wąż

z odkurzaczem (osprzęt). Sposoby przyłą-

czenia do różnych odkurzaczy umieszczone zostały na końcu

niniejszej instrukcji.

Odkurzacz musi być dostosowany do rodzaju obrabianego

materiału.

Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów

rakotwórczych należy używać odkurzacza specjalnego.

Wskaźnik LED

Pojemność

Światło ciągłe 3 x zielone



2/3

Światło ciągłe 2 x zielone



1/3

Światło ciągłe 1 x zielone

<1/3

Światło migające 1 x zielone

Rezerwa

OBJ_BUCH-755-004.book Page 108 Tuesday, January 15, 2013 3:25 PM

Polski |

109

Bosch Power Tools

1 609 92A 019 | (15.1.13)

Praca

Rodzaje pracy



Przed wszystkimi pracami przy elektronarzędziu nale-

ży wyjąć akumulator.

Ustawianie głębokości cięcia (zob. rys. C)



Głębokość cięcia musi być nastawiona zgodnie z gru-

bością przecinanego materiału.

Ostrza piły powinny wy-

stawać na swojej wysokości poza materiał.

Zwolnić dźwignię mocującą

. Aby zmniejszyć głębokość

cięcia, należy podnieść pilarkę, odciągając ją od podstawy

Aby zwiększyć głębokość cięcia należy opuścić pilarkę w kie-

runku podstawy

. Ustawić właściwą głębokość cięcia, posłu-

gując się podziałką i ponownie mocno dociągnąć dźwignię

mocującą

Siłę mocowania dźwigni

można regulować. W tym celu na-

leży wykręcić dźwignię

, przestawić o kąt co najmniej 30°

w kierunku przeciwnym do ruchu wskazówek zegara i ponow-

nie wkręcić.

Ustawianie kąta uciosu

Najlepiej jest ułożyć elektronarzędzie na przedniej części po-

krywy

Poluzować nakrętkę motylkową

. Odchyllić na bok pilarkę i

ustawić na podziałce

pożądany kąt cięcia. Ponownie do-

kręcić nakrętkę motylkową

Wskazówka:

W czasie wykonywania cięć skośnych, głębo-

kość cięcia jest w rzeczywistości mniejsza, niż wartość ukaza-

na na podziałce

Wskaźniki cięcia

Wskaźnik cięcia 0° (

) ukazuje ustawienie tarczy przy cięciu

pod kątem prostym. Wskaźnik cięcia pod kątem 45° (

)

ukazuje pozycję tarczy przy cięciu pod kątem 45°.

Dla wykonania precyzyjnego cięcia należy przyłożyć pilarkę

do elementu obrabianego tak, jak pokazano na rysunku. Naj-

lepsze efekty osiągnie się, jeżeli przeprowadzi się uprzednio

cięcie próbne.

Uruchamianie

Włożenie akumulatora



Stosować należy wyłącznie oryginalne akumulatory li-

towo-jonowe firmy Bosch o napięciu podanym na tab-

liczce znamionowej elektronarzędzia.

Zastosowanie

akumulatorów innego typu może spowodować obrażenia

oraz grozi pożarem.

Wstawić naładowany akumulator

od przodu do stopki elek-

tronarzędzia. Zablokować akumulator, wciskająć go całkowi-

cie do stopki (tak, aby czerwony pasek nie był widoczny).

Włączanie/wyłączanie

Aby

włączyć

elektronarzędzie należy

najpierw

zwolnić bloka-

dę

, a

następnie

wcisnąć włącznik/wyłącznik

i przytrzy-

mać go w tej pozycji.

Aby

wyłączyć

elektronarzędzie, należy zwolnić włącznik/wy-

łącznik

Wskazówka:

Ze względów bezpieczeństwa włącznik/wyłącz-

nik

nie może zostać zablokowany do pracy ciągłej. Przez ca-

ły czas obróbki musi być wciśnięty przez obsługującego.

Aby zaoszczędzić energię elektryczną, elektronarzędzie nale-

ży włączać tylko wówczas, gdy jest ono używane.

Hamulec wybiegowy

Wbudowany hamulec wybiegowy skraca czas wybiegu

brzeszczotu po wyłączeniu elektronarzędzia.

Ochrona przed głębokim rozładowaniem

Dzięki systemowi elektronicznej ochrony ogniw – „Electronic

Cell Protection (ECP)“ – akumulator litowo-jonowy jest za-

bezpieczony przed głębokim rozładowaniem. Przy rozłado-

wanym akumulatorze elektronarzędzie zostaje wyłączone

przez układ ochronny – narzędzie robocze nie porusza się.

Wskazówki dotyczące pracy

Tarcze tnące należy chronić przed upadkami i uderzeniami.

Elektronarzędzie należy przesuwać je z równomiernym i lek-

kim posuwem przez materiał. Zbyt silny posuw powoduje

zmniejszenie trwałości narzędzi roboczych i może doprowa-

dzić do uszkodzenia elektronarzędzia.

Wydajność i jakość cięcia zależą w dużym stopniu od stanu i

rodzaju uzębienia tarczy tnącej. Należy dlatego używać wy-

łącznie tarcz ostrych i mających uzębienie dostosowane do

piłowanego materiału.

Cięcie w drewnie

Właściwy wybór tarczy tnącej zależy od rodzaju drewna, jego

jakości oraz od tego, czy wykonywane będą cięcia wzdłużne

czy ukośne.

Podczas cięć wzdłużnych w świerku, powstają długie, spiral-

ne wióry.

Pyły buczyny i dębiny są szczególnie niebezpieczne dla zdro-

wia – należy dlatego pracować wyłącznie przy użyciu syste-

mu do odsysania pyłów.

Praca z prowadnicą równoległą (zob. rys. D)

Prowadnica równoległa

umożliwia wykonywanie precyzyj-

nych cięć wzdłuż krawędzi obrabianego przedmiotu, a także

cięcie równych pasów.

Praca z prowadnicą pomocniczą (zob. rys. E)

Do obróbki większych elementów lub cięcia prostych krawę-

dzi można umocować na obrabianym przedmiocie deskę lub

listwę w charakterze prowadnicy pomocniczej. Ciąć pro-

wadząc podstawę pilarki wzdłuż prowadnicy pomocniczej.

Praca z szyną prowadzącą (zob. rys. G)

Szyna prowadząca

umożliwia wykonywanie prostolinio-

wych cięć.

Wskazówka:

Szynę prowadzącą

stosować należy tylko do

cięć pod kątem prostym. Podczas cięć ukośnych istnieje ryzy-

ko uszkodzenia szyny prowadzącej

45°

0°

45°

OBJ_BUCH-755-004.book Page 109 Tuesday, January 15, 2013 3:25 PM

110

| Polski

1 609 92A 019 | (15.1.13)

Bosch Power Tools

Okładzina przeciwślizgowa zapobiega przesuwaniu się szyny

prowadzącej, nie powodując jednocześnie jej uszkodzeń.

Specjalna powłoka na szynie prowadzącej zapewnia łatwe

przemieszczanie elektronarzędzia.

Pilarkę tarczową należy przystawić bezpośrednio do szyny

prowadzącej

. Szynę prowadzącą

należy zamocować za

pomocą odpowiednich urządzeń mocujących, np. zaciski śru-

bowe na obrabianym elemencie w taki sposób, aby wąskie ra-

mie szyny prowadzącej

skierowane było w kierunku tarczy

tnącej.

Szyna prowadząca 33 nie może wystawać od strony prze-

cinanego elementu.

Włączyć elektronarzędzie i przesuwać je z lekkim równomier-

nym posuwem przez materiał.

Złączka

umożliwia połączenie dwóch szyn prowadzących.

Połączenie następuje za pomocą czterech, znajdujących się w

złączce śrub.

Wskazówki dotyczące optymalnego obchodzenia się

z akumulatorem

Akumulator należy chronić przed wilgocią i wodą.

Akumulator należy przechowywać wyłącznie w temperaturze

od 0 °C do 50 °C. Nie wolno pozostawiać akumulatora np. la-

tem w samochodzie.

Otwory wentylacyjne należy regularnie czyścić za pomocą

miękkiego, czystego i suchego pędzelka.

Zdecydowanie krótszy czas prac po ładowaniu wskazuje na

zużycie akumulatora i konieczność wymiany na nowy.

Przestrzegać wskazówek dotyczących usuwania odpadów.

Konserwacja i serwis

Konserwacja i czyszczenie



Przed wszystkimi pracami przy elektronarzędziu (np.

dogląd, wymiana narzędzi itd.) jak i przed jego trans-

portem i składowaniem należy wyjąć akumulator z

elektronarzędzia.

Przy niezamierzonym uruchomieniu

włącznika/wyłącznika istnieje niebezpieczeństwo obra-

żeń.



Aby zapewnić bezpieczną i wydajną pracę, elektrona-

rzędzie i szczeliny wentylacyjne należy utrzymywać w

czystości.

Odchylna osłona musi móc się zawsze swobodnie poruszać i

samoczynnie zamykać. Dlatego też należy zawsze utrzymy-

wać zakres jej ruchu w czystości. Pył i wióry należy usuwać,

przedmuchując sprężonym powietrzem lub za pomocą pę-

dzelka.

Tarcze tnące bez pokryć teflonowych mogą być chronione

przed korozją poprzez nałożenie cienkiej warstwy oleju bez-

kwasowego. Przed użyciem należy usunąć olej, gdyż może on

zabrudzić drewno.

Resztki żywicy i kleju na tarczy tnącej obniżają jakość cięcia.

Dlatego należy po każdym użyciu oczyścić tarczę.

Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli

produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien

przeprowadzić autoryzowany serwis elektronarzędzi firmy

Bosch.

Przy wszystkich zgłoszeniach oraz zamówieniach części za-

miennych konieczne jest podanie 10-cyfrowego numeru kata-

logowego elektronarzędzia zgodnie z danymi na tabliczce zna-

mionowej.

Obsługa klienta oraz doradztwo dotyczące użyt-

kowania

W punkcie obsługi klienta można uzyskać odpowiedzi na pyta-

nia dotyczące napraw i konserwacji nabytego produktu, a tak-

że dotyczące części zamiennych. Rysunki rozłożeniowe oraz

informacje dotyczące części zamiennych można znaleźć rów-

nież pod adresem:

www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na

wszystkie pytania związane z produktami firmy Bosch oraz ich

osprzętem.

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Tel.: 22 7154460

Faks: 22 7154441

E-Mail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: 801 100900

(w cenie połączenia lokalnego)

E-Mail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Transport

Załączone w dostawie akumulatory litowo jonowe podlegają

wymaganiom przepisów dotyczących towarów niebezpiecz-

nych. Akumulatory mogą być transportowane drogą lądową

przez użytkownika bez konieczności spełnienia jakichkolwiek

dalszych warunków.

W przypadku przesyłki przez osoby trzecie (np. transport dro-

gą powietrzną lub za pośrednictwem firmy spedycyjnej) nale-

ży dostosować się do szczególnych wymogów dotyczących

opakowania i znaczenia towaru. W takim wypadku podczas

przygotowywania towaru do wysyłki należy skonsultować się

z ekspertem d/s towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa

nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumu-

lator zapakować w taki sposób, aby nie mógł on się poruszać

(przesuwać) w opakowaniu.

Należy wziąć też pod uwagę ewentualne przepisy prawa krajo-

wego.

Usuwanie odpadów

Elektronarzędzia, akumulatory, osprzęt i opakowanie

należy oddać do powtórnego przetworzenia zgodne-

go z obowiązującymi przepisami w zakresie ochrony

środowiska.

Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do

odpadów domowych!

OBJ_BUCH-755-004.book Page 110 Tuesday, January 15, 2013 3:25 PM

Česky |

111

Bosch Power Tools

1 609 92A 019 | (15.1.13)

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną

2002/96/WE, niezdatne do użytku elektro-

narzędzia, a zgodnie z europejską wytyczną

2006/66/WE uszkodzone lub zużyte aku-

mulatory/baterie, należy zbierać osobno i

doprowadzić do ponownego przetworzenia

zgodnego z zasadami ochrony środowiska.

Akumulatory/Baterie:

Li-Ion:

Proszę stosować się do wskazówek,

znajdujących się w rozdziale „Trans-

port“, str. 110.

Zastrzega się prawo dokonywania zmian.

Česky

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektronářadí

Čtěte všechna varovná upozornění a

pokyny.

Zanedbání při dodržování va-

rovných upozornění a pokynů mohou mít za následek zásah

elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do budoucna

uschovejte.

Ve varovných upozorněních použitý pojem „elektronářadí“ se

vztahuje na elektronářadí provozované na el. síti (se síťovým

kabelem) a na elektronářadí provozované na akumulátoru

(bez síťového kabelu).

Bezpečnost pracovního místa



Udržujte Vaše pracovní místo čisté a dobře osvětlené.

Nepořádek nebo neosvětlené pracovní oblasti mohou vést

k úrazům.



S elektronářadím nepracujte v prostředí ohroženém

explozí, kde se nacházejí hořlavé kapaliny, plyny nebo

prach.

Elektronářadí vytváří jiskry, které mohou prach ne-

bo páry zapálit.



Děti a jiné osoby udržujte při použití elektronářadí da-

leko od Vašeho pracovního místa.

Při rozptýlení můžete

ztratit kontrolu nad strojem.

Elektrická bezpečnost



Připojovací zástrčka elektronářadí musí lícovat se zá-

suvkou. Zástrčka nesmí být žádným způsobem uprave-

na. Společně s elektronářadím s ochranným uzemně-

ním nepoužívejte žádné adaptérové zástrčky.

Neupra-

vené zástrčky a vhodné zásuvky snižují riziko zásahu elek-

trickým proudem.



Zabraňte kontaktu těla s uzemněnými povrchy, jako

např. potrubí, topení, sporáky a chladničky.

Je-li Vaše

tělo uzemněno, existuje zvýšené riziko zásahu elektrickým

proudem.



Chraňte stroj před deštěm a vlhkem.

Vniknutí vody do

elektronářadí zvyšuje nebezpečí zásahu elektrickým prou-

dem.



Dbejte na účel kabelu, nepoužívejte jej k nošení či zavě-

šení elektronářadí nebo k vytažení zástrčky ze zásuv-

ky. Udržujte kabel daleko od tepla, oleje, ostrých hran

nebo pohyblivých dílů stroje.

Poškozené nebo spletené

kabely zvyšují riziko zásahu elektrickým proudem.



Pokud pracujete s elektronářadím venku, použijte pou-

ze takové prodlužovací kabely, které jsou způsobilé i

pro venkovní použití.

Použití prodlužovacího kabelu, jež

je vhodný pro použití venku, snižuje riziko zásahu elektric-

kým proudem.



Pokud se nelze vyhnout provozu elektronářadí ve vlh-

kém prostředí, použijte proudový chránič.

Nasazení

proudového chrániče snižuje riziko zásahu elektrickým

proudem.

Bezpečnost osob



Buďte pozorní, dávejte pozor na to, co děláte a přistu-

pujte k práci s elektronářadím rozumně. Nepoužívejte

žádné elektronářadí pokud jste unaveni nebo pod vli-

vem drog, alkoholu nebo léků.

Moment nepozornosti při

použití elektronářadí může vést k vážným poraněním.



Noste osobní ochranné pomůcky a vždy ochranné brý-

le.

Nošení osobních ochranných pomůcek jako maska pro-

ti prachu, bezpečnostní obuv s protiskluzovou podrážkou,

ochranná přilba nebo sluchátka, podle druhu nasazení

elektronářadí, snižují riziko poranění.



Zabraňte neúmyslnému uvedení do provozu. Přesvědč-

te se, že je elektronářadí vypnuté dříve než jej uchopí-

te, ponesete či připojíte na zdroj proudu a/nebo aku-

mulátor.

Máte-li při nošení elektronářadí prst na spínači

nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to

může vést k úrazům.



Než elektronářadí zapnete, odstraňte seřizovací ná-

stroje nebo šroubováky.

Nástroj nebo klíč, který se na-

chází v otáčivém dílu stroje, může vést k poranění.



Vyvarujte se abnormálního držení těla. Zajistěte si bez-

pečný postoj a udržujte vždy rovnováhu.

Tím můžete

elektronářadí v neočekávaných situacích lépe kontrolovat.



Noste vhodný oděv. Nenoste žádný volný oděv nebo

šperky. Vlasy, oděv a rukavice udržujte daleko od

pohybujících se dílů.

Volný oděv, šperky nebo dlouhé vla-

sy mohou být zachyceny pohybujícími se díly.



Lze-li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny a správně použity.

Po-

užití odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektronářadí



Stroj nepřetěžujte. Pro svou práci použijte k tomu urče-

né elektronářadí.

S vhodným elektronářadím budete pra-

covat v udané oblasti výkonu lépe a bezpečněji.



Nepoužívejte žádné elektronářadí, jehož spínač je vad-

ný.

Elektronářadí, které nelze zapnout či vypnout je nebez-

pečné a musí se opravit.



Než provedete seřízení stroje, výměnu dílů příslušen-

ství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky

VAROVÁNÍ

OBJ_BUCH-755-004.book Page 111 Tuesday, January 15, 2013 3:25 PM

112

| Česky

1 609 92A 019 | (15.1.13)

Bosch Power Tools

a/nebo odstraňte akumulátor.

Toto preventivní opatření

zabrání neúmyslnému zapnutí elektronářadí.



Uchovávejte nepoužívané elektronářadí mimo dosah

dětí. Nenechte stroj používat osobám, které se strojem

nejsou seznámeny nebo nečetly tyto pokyny.

Elektroná-

řadí je nebezpečné, je-li používáno nezkušenými osobami.



Pečujte o elektronářadí svědomitě. Zkontrolujte, zda

pohyblivé díly stroje bezvadně fungují a nevzpřičují se,

zda díly nejsou zlomené nebo poškozené tak, že je ome-

zena funkce elektronářadí. Poškozené díly nechte před

nasazením stroje opravit.

Mnoho úrazů má příčinu ve

špatně udržovaném elektronářadí.



Řezné nástroje udržujte ostré a čisté.

Pečlivě ošetřova-

né řezné nástroje s ostrými řeznými hranami se méně

vzpřičují a dají se lehčeji vést.



Používejte elektronářadí, příslušenství, nasazovací ná-

stroje apod. podle těchto pokynů. Respektujte přitom

pracovní podmínky a prováděnou činnost.

Použití elek-

tronářadí pro jiné než určující použití může vést k nebez-

pečným situacím.

Svědomité zacházení a používání akumulátorového nářadí



Akumulátory nabíjejte pouze v nabíječce, která je do-

poručena výrobcem.

Pro nabíječku, která je vhodná pro

určitý druh akumulátorů, existuje nebezpečí požáru, je-li

používána s jinými akumulátory.



Do elektronářadí používejte pouze k tomu určené aku-

mulátory.

Použití jiných akumulátorů může vést k poraně-

ním a požárům.



Nepoužívaný akumulátor uchovávejte mimo kancelář-

ské sponky, mince, klíče, hřebíky, šrouby nebo jiné

drobné kovové předměty, které mohou způsobit pře-

mostění kontaktů.

Zkrat mezi kontakty akumulátoru může

mít za následek opáleniny nebo požár.



Při špatném použití může z akumulátoru vytéci kapali-

na. Zabraňte kontaktu s ní. Při náhodném kontaktu

opláchněte místo vodou. Pokud kapalina vnikne do očí,

navštivte navíc i lékaře.

Vytékající akumulátorová kapali-

na může způsobit podráždění pokožky nebo popáleniny.

Servis



Nechte Vaše elektronářadí opravit pouze kvalifikova-

ným odborným personálem a pouze s originálními ná-

hradními díly.

Tím bude zajištěno, že bezpečnost stroje

zůstane zachována.

Bezpečnostní upozornění pro okružní pily

Zacházení s pilou



NEBEZPEČÍ: Mějte své ruce mimo oblast řezání a mimo

pilový kotouč. Svou druhou rukou držte přídavnou ru-

kojeť nebo motorovou skříň.

Pokud obě ruce drží pilu,

nemůže je pilový kotouč poranit.



Nesahejte pod obrobek.

Ochranný kryt Vás pod obrob-

kem nemůže chránit před pilovým kotoučem.



Přizpůsobte hloubku řezu tloušťce obrobku.

Pod obrob-

kem by měla být viditelná necelá výška zubu.



Nikdy nedržte řezaný obrobek v ruce nebo přes nohu.

Obrobek zajistěte stabilním upnutím.

Je důležité obrobek

dobře upevnit, aby se minimalizovalo nebezpečí kontaktu s

tělem, sevření pilového kotouče nebo ztráta kontroly.



Pokud provádíte práce, při kterých může nasazovací ná-

stroj zasáhnout skrytá elektrická vedení, pak uchopte

elektronářadí pouze na izolovaných plochách držadla.

Kontakt s vedením pod napětím přivádí napětí i na kovové

díly elektronářadí a vede k úderu elektrickým proudem.



Při podélných řezech používejte vždy vodítko nebo pří-

mé vedení podél hrany.

To zlepší přesnost řezu a sníží

možnost, že se pilový kotouč vzpříčí.



Používejte vždy pilové kotouče ve správné velikosti a s

lícujícím upínacím otvorem (např. v hvězdicovém tvaru

nebo kruhový).

Pilové kotouče, jež nelícují k montážním

dílům pily, běží nekruhově a vedou ke ztrátě kontroly.



Nikdy nepoužívejte poškozené nebo nesprávné podlož-

ky nebo šrouby kotouče.

Podložky a šrouby pilových ko-

toučů byly zkonstruovány speciálně pro Vaši pilu, pro opti-

mální výkon a provozní bezpečnost.



Zpětný ráz – příčiny a příslušná bezpečnostní upozor-

nění

– zpětný ráz je náhlá reakce následkem zaseknutého, se-

vřeného nebo špatně vyrovnaného pilového kotouče, jež

vede k tomu, že se nekontrolovaná pila nadzdvihne a po-

hne se ven z obrobku směrem k obsluhující osobě;

– když se pilový kotouč ve svírající se řezné spáře zasekne

nebo sevře, zablokuje se a síla motoru odrazí pilu zpátky

směrem k obsluhující osobě;

– stočí-li se nebo bude-li pilový kotouč v řezu špatně vy-

rovnaný, mohou se zuby zadní hrany pilového kotouče za-

seknout do povrchu obrobku, čímž se pilový kotouč pohne

ven z řezné spáry a pila vyskočí zpátky směrem k obsluhu-

jící osobě.

Zpětný ráz je důsledek špatného nebo chybného použití pi-

ly. Lze mu zabránit vhodnými preventivními bezpečnostní-

mi opatřeními, jež jsou popsána dále.



Pilu držte pevně oběma rukama a paže dejte do takové

polohy, ve které můžete zachytit síly zpětného rázu.

Držte se vždy stranou pilového kotouče, nikdy nedávej-

te pilový kotouč do jedné přímky s Vaším tělem.

Při

zpětném rázu může pila skočit vzad, avšak obsluhující oso-

ba může síly zpětného rázu vhodnými preventivními opat-

řeními překonat.



Jestliže se pilový kotouč zpříčí nebo Vy přerušíte práci,

vypněte pilu a podržte ji v obrobku v klidu, až se pilový

kotouč zastaví. Nikdy se nepokoušejte odstranit pilu z

obrobku nebo ji táhnout nazpět, pokud se pilový kotouč

pohybuje, jinak může následovat zpětný ráz.

Zjistěte a

odstraňte příčinu sevření pilového kotouče.



Pokud chcete pilu, která je vsazena do obrobku, znovu

zapnout, vystřeďte pilový kotouč v řezané mezeře a

zkontrolujte, zda nejsou pilové zuby zaseknuty v obrob-

ku.

Je-li pilový kotouč sevřený, může se, pokud se pila znovu

zapne, pohnout ven z obrobku nebo způsobit zpětný ráz.



Velké desky podepřete, abyste zabránili riziku zpětné-

ho rázu sevřením pilového kotouče.

Velké desky se mo-

hou vlastní hmotností prohnout. Desky musí být podepře-

ny na obou stranách, jak v blízkosti řezané mezery, tak i na

okraji.

OBJ_BUCH-755-004.book Page 112 Tuesday, January 15, 2013 3:25 PM

Česky |

113

Bosch Power Tools

1 609 92A 019 | (15.1.13)



Nepoužívejte žádné tupé nebo poškozené pilové kotou-

če.

Pilové kotouče s tupými nebo špatně vyrovnanými zuby

způsobí díky úzké pilové mezeře zvýšené tření, svírání pilo-

vého kotouče a zpětný ráz.



Před řezáním utáhněte nastavení hloubky a úhlu řezu.

Pokud se během řezání změní nastavení, může se pilový

kotouč vzpříčit a nastat zpětný ráz.



Buďte obzvlášť opatrní při řezání do stávajících stěn

nebo míst, kam není vidět.

Zanořující se pilový kotouč se

může při řezání ve skrytých objektech zablokovat a způso-

bit zpětný ráz.

Funkce spodního ochranného krytu



Před každým použitím zkontrolujte, zda se spodní

ochranný kryt bezvadně uzavírá. Pilu nepoužívejte, po-

kud se spodní ochranný kryt nepohybuje volně a neuza-

vře-li se okamžitě. Spodní ochranný kryt nikdy neupev-

ňujte nebo nepřivazujte napevno v otevřené poloze.

Pokud pila neúmyslně upadne na podlahu, může se spodní

ochranný kryt zprohýbat. Otevřte ochranný kryt pomocí

páčky pro vytažení zpět a zajistěte, aby se volně pohyboval

a nedotýkal se pilového kotouče ani jiných dílů při všech

řezných úhlech a hloubkách.



Zkontrolujte funkci pružiny spodního ochranného kry-

tu. Nechte na pile před použitím provést údržbu, pokud

spodní ochranný kryt a pružina nepracují bezvadně.

Poškozené díly, lepkavé usazeniny nebo nahromadění

třísek brzdí spodní ochranný kryt při práci.



Spodní ochranný kryt otevřete rukou pouze u zvlášt-

ních řezů jako „zanořovací řezy a řezy pod úhlem“. Ote-

vřete spodní ochranný kryt pomocí páčky pro vytažení

zpět a uvolněte jej, jakmile se pilový list zanoří do ob-

robku.

Při všech ostatních řezacích pracech musí spodní

ochranný kryt pracovat automaticky.



Pilu neodkládejte na pracovní stůl nebo podlahu bez to-

ho, aby spodní ochranný kryt zakrýval pilový kotouč.

Nechráněný, dobíhající pilový kotouč pohybuje pilou proti

směru řezání a řeže vše co mu stojí v cestě. Respektujte při

tom dobu doběhu pily.

Doplňková varovná upozornění



Nesahejte rukama do výfuku třísek.

Můžete se zranit od

rotujících dílů.



Nepracujte s pilou nad hlavou.

Nemáte tak dostatečnou

kontrolu nad elektronářadím.



Použijte vhodná hledací zařízení k vyhledání skrytých

rozvodných vedení nebo přizvěte místní dodavatel-

skou společnost.

Kontakt s elektrickým vedením může

vést k požáru a elektrickému úderu. Poškození plynového

vedení může vést k explozi. Proniknutí do vodovodního po-

trubí způsobí věcné škody.



Elektronářadí neprovozujte stacionárně.

Není určeno

pro provoz se stolem pily.



Nepoužívejte žádné pilové kotouče z rychlořezné oceli

HSS.

Takové pilové kotouče mohou lehce prasknout.



Neřezejte žádné železné kovy.

Rozžhavené špony mo-

hou vznítit odsávaní prachu.



Elektronářadí držte při práci pevně oběma rukama a za-

jistěte si bezpečný postoj.

Oběma rukama je elektronářa-

dí vedeno bezpečněji.



Zajistěte obrobek.

Obrobek pevně uchycený upínacím

přípravkem nebo svěrákem je držen bezpečněji než Vaší

rukou.



Než jej odložíte, počkejte až se elektronářadí zastaví.

Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontro-

ly nad elektronářadím.



Neotvírejte akumulátor.

Existuje nebezpečí zkratu.

Chraňte akumulátor před horkem, např. i před

trvalým slunečním zářením, ohněm, vodou a

vlhkostí.

Existuje nebezpečí výbuchu.



Při poškození a nesprávném použití akumulátoru mo-

hou vystupovat páry. Přivádějte čerstvý vzduch a při

potížích vyhledejte lékaře.

Páry mohou dráždit dýchací

cesty.



Používejte akumulátor pouze ve spojení s Vaším elek-

tronářadím Bosch.

Jen tak bude akumulátor chráněn

před nebezpečným přetížením.



Používejte pouze originální akumulátory Bosch s napě-

tím uvedeným na typovém štítku Vašeho elektronářa-

dí.

Při používání jiných akumulátorů, např. napodobenin,

přepracovaných akumulátorů nebo cizích výrobků, existu-

je nebezpečí zranění a též věcných škod díky explodujícím

akumulátorům.

Popis výrobku a specifikací

Čtěte všechna varovná upozornění a poky-

ny.

Zanedbání při dodržování varovných upo-

zornění a pokynů mohou mít za následek úraz

elektrickým proudem, požár a/nebo těžká po-

ranění.

Vyklopte prosím odklápěcí stranu se zobrazením stroje a ne-

chte tuto stranu během čtení návodu k obsluze otevřenou.

Určené použití

Elektronářadí je určeno k provádění podélných a příčných

řezů do dřeva na pevné opěře s přímým průběhem řezu a se

sklonem.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení

elektronářadí na grafické straně.

Blokování zapnutí spínače

Spínač

Akumulátor*

Ochranný kryt

Přestavitelná páčka pro kyvný ochranný kryt

Základová deska

Kyvný ochranný kryt

Podélný doraz

Označení řezu 0°

Označení řezu 45°

Křídlový šroub předvolby úhlu sklonu

OBJ_BUCH-755-004.book Page 113 Tuesday, January 15, 2013 3:25 PM

114

| Česky

1 609 92A 019 | (15.1.13)

Bosch Power Tools

Křídlový šroub podélného dorazu

Stupnice úhlu sklonu

Aretační tlačítko vřetene

Přídavná rukojeť (izolovaná plocha rukojeti)

Klíč na vnitřní šestihrany

Rukojeť (izolovaná plocha rukojeti)

Vřeteno pily

Unášecí příruba

Pilový kotouč*

Upínací příruba

Upínací šroub s podložkou

Označení na ochranném krytu

Odjišťovací tlačítko akumulátoru

Upevňovací šroub odsávacího adaptéru

Odsávací adaptér

Odsávací hadice*

Stupnice hloubky řezu

Upínací páčka předvolby hloubky řezu

Pár šroubových svěrek*

Tlačítko ukazatele stavu nabití*

Ukazatel stavu nabití akumulátoru*

Vodící profil*

Spojovací díl*

*Zobrazené nebo popsané příslušenství nepatří k standardnímu

obsahu dodávky. Kompletní příslušenství naleznete v našem pro-

gramu příslušenství.

Technická data

Informace o hluku a vibracích

Naměřené hodnoty hluku zjištěny podle EN 60745.

Hodnocená hladina hluku stroje A činí typicky: hladina akus-

tického tlaku 95 dB(A); hladina akustického výkonu

106 dB(A). Nepřesnost K=3,0 dB.

Noste chrániče sluchu!

Celkové hodnoty vibrací a

(vektorový součet tří os) a nepřes-

nost K zjištěny podle EN 60745:

Řezání dřeva: a

=3 m/s

, K=1,5 m/s

V těchto pokynech uvedená úroveň vibrací byla změřena

podle měřících metod normovaných v EN 60745 a může být

použita pro vzájemné porovnání elektronářadí. Hodí se i pro

předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití elektroná-

řadí. Pokud ovšem bude elektronářadí nasazeno pro jiná pou-

žití, s odlišnými nasazovacími nástroji nebo s nedostatečnou

údržbou, může se úroveň vibrací lišit. To může zatíženi vibra-

cemi po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi by měly být zohledněny

i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není

nasazen. To může zatíženi vibracemi po celou pracovní dobu

zřetelně zredukovat.

Stanovte dodatečná bezpečnostní opatření k ochraně obslu-

hy před účinky vibrací jako např.: údržba elektronářadí a na-

sazovacích nástrojů, udržování teplých rukou, organizace

pracovních procesů.

Prohlášení o shodě

Prohlašujeme v plné naší zodpovědnosti, že v odstavci „Tech-

nická data“ popsaný výrobek je v souladu s následujícími nor-

mami nebo normativními dokumenty: EN 60745 podle usta-

novení směrnic 2011/65/EU, 2004/108/ES, 2006/42/ES.

Technická dokumentace (2006/42/ES) u:

Robert Bosch GmbH, PT/ETM9,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 30.11.2012

Montáž

Nabíjení akumulátoru



Používejte pouze nabíječky uvedené na straně příslu-

šenství.

Jen tyto nabíječky jsou sladěny s akumulátorem

Li-ion použitým u Vašeho elektronářadí.

Upozornění:

Akumulátor se expeduje částečně nabitý. Pro

zaručení plného výkonu akumulátoru jej před prvním nasaze-

ním v nabíječce zcela nabijte.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít.

Přerušení procesu nabíjení nepoškozuje akumulátor.

Akumulátor Li-ion je díky „Electronic Cell Protection (ECP)“

chráněn proti hlubokému vybití. Při vybitém akumulátoru bu-

de elektronářadí chráničem vypnuto: nasazený nástroj se už

nebude pohybovat.



Po automatickém vypnutí elektronářadí už spínač dál

nestlačujte.

Akumulátor se může poškodit.

Ruční okružní pila

GKS 18 V-LI

Objednací číslo

3 601 F6H 0..

Jmenovité napětí

Otáčky naprázdno

min

-1

3900

Max. hloubka řezu

– při úhlu sklonu 0°

– při úhlu sklonu 45°

Aretace vřetene



Rozměry základové desky

146 x 272

Max. průměr pilového kotouče

165

Min. průměr pilového kotouče

160

Max. základní tloušťka kotouče

1,7

Max. tloušťka zubu/rozvodu zubů

2,6

Min. tloušťka zubu/rozvodu zubů

2,0

Upínací otvor

Hmotnost podle

EPTA-Procedure 01/2003

3,9/4,1*

* V závislosti na použitém akumulátoru

Dr. Egbert Schneider

Senior Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

OBJ_BUCH-755-004.book Page 114 Tuesday, January 15, 2013 3:25 PM

Česky |

115

Bosch Power Tools

1 609 92A 019 | (15.1.13)

Akumulátor je vybaven kontrolou teploty NTC, která dovolí

nabíjení pouze v rozmezí teplot 0 °C a 45 °C. Tím se dosáhne

vysoké životnosti akumulátoru.

Dbejte upozornění k zpracování odpadu.

Odejmutí akumulátoru

Akumulátor

je opatřen dvěma stupni zajištění, jež mají za-

bránit tomu, aby akumulátor při neúmyslném stlačení odjišťo-

vacího tlačítka

vypadl ven. Pokud je akumulátor nasazený

do elektronářadí, je držen ve své poloze pružinou.

Pro odnětí akumulátoru

stlačte odjišťovací tlačítko

a aku-

mulátor vytáhněte z elektronářadí dozadu.

Nepoužívejte při-

tom žádné násilí.

Ukazatel stavu nabití akumulátoru (viz obr. F)

Tři zelené kontrolky LED ukazatele stavu nabití akumulátoru

indikují stav nabití akumulátoru

. Z bezpečnostních důvo-

dů je dotaz na stav nabití možný pouze za stavu klidu elektro-

nářadí.

Stiskněte tlačítko

, aby se ukázal stav nabití. To je možné i

u odejmutého akumulátoru

Nesvítí-li po stlačení tlačítka

žádná LED, je akumulátor

vadný a musí být vyměněn.

Nasazení/výměna pilového kotouče



Před každou prací na elektronářadí odejměte akumulá-

tor.



Při montáži pilového kotouče noste ochranné rukavice.

Při kontaktu s pilovým kotoučem existuje nebezpečí pora-

nění.



Používejte pouze pilové kotouče, jež odpovídají tech-

nickým údajům uvedeným v tomto návodu k obsluze.



V žádném případě nepoužívejte jako nasazovací ná-

stroj brusné kotouče.

Volba pilového kotouče

Přehled doporučených pilových kotoučů najdete na konci to-

hoto návodu.

Demontáž pilového kotouče (viz obr. A)

Pro výměnu nástroje položte elektronářadí nejlépe na čelní

stranu motorové skříně.

– Stlačte aretační tlačítko vřetene

a podržte jej stlačené.



Aretační tlačítko vřetene 14 ovládejte jen při v klidu

stojícím vřeteni pily.

Jinak se může elektronářadí po-

škodit.

– Klíčem na vnitřní šestihrany

vyšroubujte upínací šroub

ve směru otáčení



ven.

– Pootočte kyvný ochranný kryt

zpátky a pevně jej přidrž-

te.

– Sejměte upínací přírubu

a pilový kotouč

z vřetene

pily

Montáž pilového kotouče (viz obr. A)

Pro výměnu nástroje položte elektronářadí nejlépe na čelní

stranu motorové skříně.

– Očistěte pilový kotouč

a všechny montované upínací

díly.

– Pootočte kyvný ochranný kryt

zpátky a pevně jej při-

držte.

– Pilový kotouč

nasaďte na unášecí přírubu

. Směr ře-

zu zubů (směr šipky na pilovém kotouči) a šipka směru otá-

čení na kyvném ochranném krytu

musejí souhlasit.

– Nasaďte upínací přírubu

a našroubujte upínací šroub

ve směru otáčení



. Dbejte na správnou polohu na-

montování unášecí příruby

a upínací příruby

– Stlačte aretační tlačítko vřetene

a podržte jej stlačené.

– Klíčem na vnitřní šestihrany

pevně utáhněte upínací

šroub

ve směru otáčení



. Utahovací moment má činit

6–9 Nm, to odpovídá silou ruky vč. ¼ otáčky nebo 3 rysek

označení

na ochranném krytu

Odsávání prachu/třísek



Před každou prací na elektronářadí odejměte akumu-

látor.



Prach materiálů jako olovoobsahující nátěry, některé dru-

hy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kon-

takt s prachem nebo vdechnutí mohou vyvolat alergické re-

akce a/nebo onemocnění dýchacích cest obsluhy nebo v

blízkosti se nacházejících osob.

Určitý prach jako dubový nebo bukový prach je pokládán

za karcinogenní, zvláště ve spojení s přídavnými látkami

pro ošetření dřeva (chromát, ochranné prostředky na dře-

vo). Materiál obsahující azbest smějí opracovávat pouze

specialisté.

– Pro dosažení vysokého stupně odsávání prachu použí-

vejte společně s tímto elektronářadím vysavač

GAS 25/GAS 50/GAS 50 M pro dřevo nebo GAS 50 MS

pro dřevo a/nebo minerální prach.

– Pečujte o dobré větrání pracovního prostoru.

– Je doporučeno nosit ochrannou dýchací masku s třídou

filtru P2.

Dbejte ve Vaší zemi platných předpisů pro opracovávané

materiály.

Montáž odsávacího adaptéru (viz obr. B)

Odsávací adaptér

upevněte pomocí upevňovacího šroubu

na základovou desku

Na odsávací adaptér

lze připojit odsávací hadici s průmě-

rem 35 mm.



Odsávací adaptér nesmí být namontován bez připoje-

ného externího odsávání.

Jinak se může odsávací kanál

ucpat.



Na odsávací adaptér nesmí být připojen žádný pra-

chový sáček.

Jinak se může odsávací systém ucpat.

Pro zaručení optimálního odsávání se musí odsávací adaptér

pravidelně čistit.

Externí odsávání

Odsávací hadici

spojte s vysavačem (příslušenství). Pře-

hled přípojek na různé vysavače naleznete na konci tohoto ná-

vodu.

LED

Kapacita

trvalé světlo 3 x zelené



2/3

trvalé světlo 2 x zelené



1/3

trvalé světlo 1 x zelené

<1/3

blikající světlo 1 x zelené

rezerva

OBJ_BUCH-755-004.book Page 115 Tuesday, January 15, 2013 3:25 PM

116

| Česky

1 609 92A 019 | (15.1.13)

Bosch Power Tools

Vysavač musí být vhodný pro opracovávaný materiál.

Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo

suchého prachu použijte speciální vysavač.

Provoz

Druhy provozu



Před každou prací na elektronářadí odejměte akumulá-

tor.

Nastavení hloubky řezu (viz obr. C)



Přizpůsobte hloubku řezu tloušťce obrobku.

Pod obrob-

kem by měla být viditelná necelá výška zubu.

Povolte upínací páčku

. Pro menší hloubku řezu odtáhněte

pilu od základové desky

, pro větší hloubku řezu zatlačte pilu

k základové desce

. Nastavte požadovaný rozměr na stupnici

hloubky řezu. Upínací páčku

opět utáhněte.

Upínací sílu upínací páčky

lze seřídit. K tomu odšroubujte

upínací páčku

a opět ji pevně utáhněte minimálně o 30°

přesazenou proti směru hodinových ručiček.

Nastavení šikmých úhlů

Elektronářadí položte nejlépe na čelní stranu ochranného kry-

Uvolněte křídlový šroub

. Otočte pilu na bok. Požadovanou

míru nastavte na stupnici

. Křídlový šroub

opět pevně

utáhněte.

Upozornění:

U skloněných řezů je hloubka řezu menší než

zobrazená hodnota na stupnici hloubky řezu

Označení řezu

Označení řezu 0° (

) ukazuje polohu pilového kotouče při

pravoúhlém řezu. Označení řezu 45° (

) ukazuje polohu pi-

lového kotouče při řezu pod sklonem 45°.

Pro rozměrově přesný řez nasaďte kotoučovou pilu na obro-

bek tak, jak je ukázáno na obrázku. Nejlépe proveďte jeden

zkušební řez.

Uvedení do provozu

Nasazení akumulátoru



Používejte pouze originální akumulátory Li-ion firmy

Bosch s napětím uvedeným na typovém štítku Vašeho

elektronářadí.

Používání jiných akumulátorů může vést ke

zraněním a k nebezpečí požáru.

Nabitý akumulátor

nasuňte zepředu dovnitř do paty elektro-

nářadí. Akumulátor zatlačte zcela do paty, až už není vidět čer-

vený proužek a akumulátor je spolehlivě zajištěný.

Zapnutí – vypnutí

Pro

uvedení do provozu

stlačte

nejprve

blokování zapnutí

následně

stlačte spínač

a podržte jej stlačený.

vypnutí

elektronářadí spínač

uvolněte.

Upozornění:

Z bezpečnostních důvodů nelze spínač

zaare-

tovat, nýbrž musí zůstat během provozu neustále stlačený.

Aby se šetřila energie, zapínejte elektronářadí jen pokud jej

používáte.

Doběhová brzda

Integrovaná doběhová brzda zkracuje doběh pilového kotou-

če po vypnutí elektronářadí.

Ochrana proti hlubokému vybití

Akumulátor Li-ion je díky „Electronic Cell Protection (ECP)“

chráněn proti hlubokému vybití. Při vybitém akumulátoru bu-

de elektronářadí chráničem vypnuto: nasazený nástroj se už

nebude pohybovat.

Pracovní pokyny

Chraňte pilový kotouč před úderem a nárazem.

Elektronářadí veďte rovnoměrně a s lehkým posuvem ve smě-

ru řezu. Příliš silný posuv značně snižuje životnost nasazené-

ho nástroje a může poškodit elektronářadí.

Výkon řezání a kvalita řezu podstatně závisí na stavu a tvaru

zubů pilového kotouče. Používejte proto jen ostré a pro opra-

covávaný materiál vhodné pilové kotouče.

Řezání dřeva

Správná volba pilového kotouče se řídí podle druhu dřeva, kva-

lity dřeva a zda jsou požadovány podélné nebo příčné řezy.

U podélných řezů do smrku vznikají dlouhé, spirálovité třísky.

Bukový a dubový prach je zvláště zdraví ohrožující, pracujte

proto pouze s odsáváním prachu.

Řezání s podélným dorazem (viz obr. D)

Podélný doraz

umožňuje přesné řezy podél hrany obrobku,

případně řezání rozměrově stejných pruhů.

Řezání s pomocným dorazem (viz obr. E)

Pro opracování velkých obrobků nebo řezání rovných okrajů

můžete na obrobek upevnit jako pomocný doraz prkno nebo

lištu a kotoučovou pilu vést základovou deskou podél pomoc-

ného dorazu.

Řezání s vodícím profilem (viz obrázek G)

S pomocí vodícího profilu

můžete provádět přímočaré

řezy.

Upozornění:

Používejte vodící profil

pouze pro pravoúhlé

řezy. U řezů se sklonem můžete vodící profil

poškodit.

Přilnavý povlak zabraňuje sklouznutí vodícího profilu a je šetr-

ný k povrchu obrobku. Povrstvení vodícího profilu umožňuje

lehké klouzání elektronářadí.

Okružní pilu nasaďte přímo na vodící profil

. Vodící profil

upevněte pomocí vhodných upínacích přípravků, např.

šroubových svěrek na obrobek tak, aby úzké rameno vodícího

profilu

ukazovalo k pilovému kotouči.

Vodící profil 33 nesmí na nařezávané straně obrobku pře-

čnívat.

45°

0°

45°

OBJ_BUCH-755-004.book Page 116 Tuesday, January 15, 2013 3:25 PM

Slovensky |

117

Bosch Power Tools

1 609 92A 019 | (15.1.13)

Elektronářadí zapněte a veďte jej rovnoměrně a s lehkým po-

suvem ve směru řezu.

Pomocí spojovacího dílu

lze sestavit dohromady dva vodí-

cí profily. Upnutí se provede prostřednictvím čtyř šroubů na-

cházejících se ve spojovacím dílu.

Upozornění pro optimální zacházení s akumulátorem

Akumulátor chraňte před vlhkostí a vodou.

Akumulátor skladujte pouze v rozsahu teploty od 0 °C do

50 °C. Nenechávejte akumulátor ležet např. v létě v autě.

Příležitostně vyčistěte větrací otvory akumulátoru měkkým,

čistým a suchým štětcem.

Výrazně nižší provozní doba po nabití ukazuje, že je akumulá-

tor opotřebován a musí být vyměněn.

Dbejte upozornění k zpracování odpadu.

Údržba a servis

Údržba a čištění



Před každou prací na elektronářadí (např. údržba, vý-

měna nástrojů apod.) a též při jeho přepravě a usklad-

nění vyjměte akumulátor.

Při neúmyslném stlačení spí-

nače existuje nebezpečí poranění.



Udržujte elektronářadí a větrací otvory čisté, abyste

pracovali dobře a bezpečně.

Kyvný ochranný kryt se musí vždy volně pohybovat a samo-

statně nechat uzavřít. Udržujte proto oblast okolo kyvného

ochranného krytu neustále čistou. Prach a třísky odstraňujte

vyfukováním tlakovým vzduchem nebo pomocí štětce.

Nepovrstvené pilové kotouče lze chránit před korozí tenkou

vrstvou oleje bez mastných kyselin. Před řezáním olej opět

odstraňte, protože jinak se dřevo zašpiní.

Zbytky pryskyřice nebo klihu na pilovém kotouči jsou na újmu

kvalitě řezu. Čistěte proto pilový kotouč ihned po použití.

Pokud dojde i přes pečlivou výrobu a náročné kontroly k poru-

še stroje, svěřte provedení opravy autorizovanému servisní-

mu středisku pro elektronářadí firmy Bosch.

Při všech dotazech a objednávkách náhradních dílů nezbytně

prosím uvádějte 10-místné objednací číslo podle typového

štítku elektronářadí.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Va-

šeho výrobku a též k náhradním dílům. Technické výkresy a in-

formace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách

k našim výrobkům a jejich příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Tel.: 519 305700

Fax: 519 305705

E-Mail: servis.naradi@cz.bosch.com

www.bosch.cz

Přeprava

Obsažené lithium-iontové akumulátory podléhají požadav-

kům zákona o nebezpečných nákladech. Tyto akumulátory

mohou být bez dalších podmínek přepravovány uživatelem po

silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká pře-

prava nebo spedice) je třeba brát zřetel na zvláštní požadavky

na balení a označení. Zde musí být při přípravě zásilky nezbyt-

ně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud je těleso nepoško-

zené. Otevřené kontakty přelepte lepicí páskou a akumulátor

zabalte tak, aby se v obalu nemohl pohybovat.

Dbejte prosím i případných navazujících národních předpisů.

Zpracování odpadů

Elektronářadí, akumulátory, příslušenství a obaly ma-

jí být dodány k opětovnému zhodnocení nepoškozují-

címu životní prostředí.

Elektronářadí a akumulátory/baterie neodhazujte do domov-

ního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2002/96/ES mu-

sí být neupotřebitelné elektronářadí a podle

evropské směrnice 2006/66/ES vadné ne-

bo opotřebované akumulátory/baterie ro-

zebrané shromážděny a dodány k opětov-

nému zhodnocení nepoškozujícímu životní

prostředí.

Akumulátory/baterie:

Li-Ion:

Prosím dbejte upozornění v odstavci

„Přeprava“, strana 117.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Všeobecné výstražné upozornenia a bezpečnost-

né pokyny

Prečítajte si všetky Výstražné upozorne-

nia a bezpečnostné pokyny.

Zanedbanie

dodržiavania Výstražných upozornení a pokynov uvedených v

nasledujúcom texte môže mať za následok zásah elektrickým

prúdom, spôsobiť požiar a/alebo ťažké poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny sta-

rostlivo uschovajte na budúce použitie.

Pojem „ručné elektrické náradie“ používaný v nasledujúcom

texte sa vzťahuje na ručné elektrické náradie napájané zo sie-

te (s prívodnou šnúrou) a na ručné elektrické náradie napája-

né akumulátorovou batériou (bez prívodnej šnúry).

POZOR

OBJ_BUCH-755-004.book Page 117 Tuesday, January 15, 2013 3:25 PM

118

| Slovensky

1 609 92A 019 | (15.1.13)

Bosch Power Tools

Bezpečnosť na pracovisku



Pracovisko vždy udržiavajte čisté a dobre osvetlené.

Neporiadok a neosvetlené priestory pracoviska môžu mať

za následok pracovné úrazy.



Týmto náradím nepracujte v prostredí ohrozenom vý-

buchom, v ktorom sa nachádzajú horľavé kvapaliny,

plyny alebo horľavý prach.

Ručné elektrické náradie vy-

tvára iskry, ktoré by mohli prach alebo pary zapáliť.



Nedovoľte deťom a iným nepovolaným osobám, aby sa

počas používania ručného elektrického náradia zdržia-

vali v blízkosti pracoviska.

Pri odpútaní pozornosti zo

strany inej osoby môžete stratiť kontrolu nad náradím.

Elektrická bezpečnosť



Zástrčka prívodnej šnúry ručného elektrického náradia

musí pasovať do použitej zásuvky. Zástrčku v žiadnom

prípade nijako nemeňte. S uzemneným elektrickým ná-

radím nepoužívajte ani žiadne zástrčkové adaptéry.

Nezmenené zástrčky a vhodné zásuvky znižujú riziko zása-

hu elektrickým prúdom.



Vyhýbajte sa telesnému kontaktu s uzemnenými povr-

chovými plochami, ako sú napr. rúry, vykurovacie tele-

sá, sporáky a chladničky.

Keby by bolo Vaše telo uzemne-

né, hrozí zvýšené riziko zásahu elektrickým prúdom.



Chráňte elektrické náradie pred účinkami dažďa a vlh-

kosti.

Vniknutie vody do ručného elektrického náradia zvy-

šuje riziko zásahu elektrickým prúdom.



Nepoužívajte prívodnú šnúru mimo určený účel na nose-

nie ručného elektrického náradia, ani na jeho zavesenie

a zástrčku nevyberajte zo zásuvky ťahaním za prívodnú

šnúru. Zabezpečte, aby sa sieťová šnúra nedostala do

blízkosti horúceho telesa, ani do kontaktu s olejom, s

ostrými hranami alebo pohybujúcimi sa súčiastkami ruč-

ného elektrického náradia.

Poškodené alebo zauzlené prí-

vodné šnúry zvyšujú riziko zásahu elektrickým prúdom.



Keď pracujete s ručným elektrickým náradím vonku, po-

užívajte len také predlžovacie káble, ktoré sú schválené

aj na používanie vo vonkajších priestoroch.

Použitie pre-

dlžovacieho kábla, ktorý je vhodný na používanie vo vonkaj-

šom prostredí, znižuje riziko zásahu elektrickým prúdom.



Ak sa nedá vyhnúť použitiu ručného elektrického nára-

dia vo vlhkom prostredí, použite ochranný spínač pri

poruchových prúdoch.

Použitie ochranného spínača pri

poruchových prúdoch znižuje riziko zásahu elektrickým

prúdom.

Bezpečnosť osôb



Buďte ostražitý, sústreďte sa na to, čo robíte a k práci

s ručným elektrickým náradím pristupujte s rozumom.

Nepracujte s ručným elektrickým náradím nikdy vtedy,

keď ste unavený, alebo keď ste pod vplyvom drog, al-

koholu alebo liekov.

Malý okamih nepozornosti môže mať

pri používaní náradia za následok vážne poranenia.



Noste osobné ochranné pomôcky a používajte vždy

ochranné okuliare.

Nosenie osobných ochranných pomô-

cok, ako je ochranná dýchacia maska, bezpečnostná pra-

covná obuv, ochranná prilba alebo chrániče sluchu, podľa

druhu ručného elektrického náradia a spôsobu jeho použi-

tia znižujú riziko poranenia.



Vyhýbajte sa neúmyselnému uvedeniu ručného elek-

trického náradia do činnosti. Pred zasunutím zástrčky

do zásuvky a/alebo pred pripojením akumulátora, pred

chytením alebo prenášaním ručného elektrického ná-

radia sa vždy presvedčte sa, či je ručné elektrické nára-

die vypnuté.

Ak budete mať pri prenášaní ručného elek-

trického náradia prst na vypínači, alebo ak ručné elektrické

náradie pripojíte na elektrickú sieť zapnuté, môže to mať za

následok nehodu.



Skôr ako náradie zapnete, odstráňte z neho nastavova-

cie náradie alebo kľúče na skrutky.

Nastavovací nástroj

alebo kľúč, ktorý sa nachádza v rotujúcej časti ručného elek-

trického náradia, môže spôsobiť vážne poranenia osôb.



Vyhýbajte sa abnormálnym polohám tela. Zabezpečte

si pevný postoj, a neprestajne udržiavajte rovnováhu.

Takto budete môcť ručné elektrické náradie v neočakáva-

ných situáciách lepšie kontrolovať.



Pri práci noste vhodný pracovný odev. Nenoste široké

odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby

sa Vaše vlasy, odev a rukavice dostali do blízkosti rotu-

júcich súčiastok náradia.

Voľný odev, dlhé vlasy alebo

šperky môžu byť zachytené rotujúcimi časťami ručného

elektrického náradia.



Ak sa dá na ručné elektrické náradie namontovať odsá-

vacie zariadenie a zariadenie na zachytávanie prachu,

presvedčte sa, či sú dobre pripojené a správne použí-

vané.

Používanie odsávacieho zariadenia a zariadenia na za-

chytávanie prachu znižuje riziko ohrozenia zdravia prachom.

Starostlivé používanie ručného elektrického náradia a

manipulácia s ním



Ručné elektrické náradie nikdy nepreťažujte. Používaj-

te také elektrické náradie, ktoré je určené pre daný

druh práce.

Pomocou vhodného ručného elektrického ná-

radia budete pracovať lepšie a bezpečnejšie v uvedenom

rozsahu výkonu náradia.



Nepoužívajte nikdy také ručné elektrické náradie, kto-

ré má pokazený vypínač.

Náradie, ktoré sa už nedá zap-

núť alebo vypnúť, je nebezpečné a treba ho zveriť do opra-

vy odborníkovi.



Skôr ako začnete náradie nastavovať alebo prestavo-

vať, vymieňať príslušenstvo alebo skôr, ako odložíte

náradie, vždy vytiahnite zástrčku sieťovej šnúry zo zá-

suvky.

Toto preventívne opatrenie zabraňuje neúmyselné-

mu spusteniu ručného elektrického náradia.



Nepoužívané ručné elektrické náradie uschovávajte

tak, aby bolo mimo dosahu detí. Nedovoľte používať to-

to náradie osobám, ktoré s ním nie sú dôverne obozná-

mené, alebo ktoré si neprečítali tieto Pokyny.

Ručné

elektrické náradie je nebezpečné vtedy, keď ho používajú

neskúsené osoby.



Ručné elektrické náradie starostlivo ošetrujte. Kontro-

lujte, či pohyblivé súčiastky bezchybne fungujú alebo

či neblokujú, či nie sú zlomené alebo poškodené niekto-

ré súčiastky, ktoré by mohli negatívne ovplyvňovať

správne fungovanie ručného elektrického náradia.

Pred použitím náradia dajte poškodené súčiastky vy-

meniť.

Veľa nehôd bolo spôsobených nedostatočnou

údržbou elektrického náradia.

OBJ_BUCH-755-004.book Page 118 Tuesday, January 15, 2013 3:25 PM

Slovensky |

119

Bosch Power Tools

1 609 92A 019 | (15.1.13)



Rezné nástroje udržiavajte ostré a čisté.

Starostlivo

ošetrované rezné nástroje s ostrými reznými hranami majú

menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť.



Používajte ručné elektrické náradie, príslušenstvo, na-

stavovacie nástroje a pod. podľa týchto výstražných

upozornení a bezpečnostných pokynov. Pri práci zoh-

ľadnite konkrétne pracovné podmienky a činnosť, kto-

rú budete vykonávať.

Používanie ručného elektrického

náradia na iný účel ako na predpísané použitie môže viesť

k nebezpečným situáciám.

Starostlivé používanie akumulátorového ručného elek-

trického náradia a manipulácia s ním



Akumulátory nabíjajte len v takých nabíjačkách, ktoré

odporúča výrobca akumulátora.

Ak sa používa nabíjačka,

určená na nabíjanie určitého druhu akumulátorov, na nabíja-

nie iných akumulátorov, hrozí nebezpečenstvo požiaru.



Do elektrického náradia používajte len príslušné urče-

né akumulátory.

Používanie iných akumulátorov môže

mať za následok poranenie a nebezpečenstvo požiaru.



Nepoužívané akumulátory neuschovávajte tak, aby

mohli prísť do styku s kancelárskymi sponkami, minca-

mi, kľúčmi, klincami, skrutkami alebo s inými drob-

nými kovovými predmetmi, ktoré by mohli spôsobiť

premostenie kontaktov.

Skrat medzi kontaktmi akumulá-

tora môže mať za následok popálenie alebo vznik požiaru.



Z akumulátora môže pri nesprávnom používaní vytekať

kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou.

Po náhodnom kontakte miesto opláchnite vodou. Ak sa

dostane kvapalina z akumulátora do kontaktu s očami,

po výplachu očí vyhľadajte aj lekára.

Unikajúca kvapa-

lina z akumulátora môže mať za následok podráždenie po-

kožky alebo popáleniny.

Servisné práce



Ručné elektrické náradie dávajte opravovať len kvalifi-

kovanému personálu, ktorý používa originálne náhrad-

né súčiastky.

Tým sa zabezpečí, že bezpečnosť náradia

zostane zachovaná.

Bezpečnostné pokyny pre kotúčové píly

Pílenie



NEBEZPEČENSTVO: Nedávajte ruky do pracovného

priestoru píly ani k pílovému listu. Druhou rukou držte

prídavnú rukoväť náradia alebo teleso motora.

Keď dr-

žíte elektrickú pílu oboma rukami, pílový list Vám ich nemô-

že poraniť.



Nesiahajte pod obrobok.

Ochranný kryt Vás pod obrob-

kom nemôže ochraňovať pred pílovým listom.



Hrúbku rezu prispôsobte hrúbke obrobka.

Pod obrob-

kom by malo byť vidieť menej pílového listu ako plnú výšku

zuba píly.



Nikdy nedržte pri rezaní obrobok v ruke ani ho nepridr-

žiavajte nad nohou. Zabezpečte obrobok na nejakom

stabilnom podklade, stabilným upevnením.

Je dôležité,

aby bol obrobok dobre upevnený a aby sa na minimum

zmenšilo nebezpečenstvo kontaktu s telom, zablokovania

pílového listu alebo možnosť straty kontroly nad náradím.



Pri vykonávaní takej práce, pri ktorej by mohol pracovný

nástroj natrafiť na skryté elektrické vedenia, držte ruč-

né elektrické náradie len za izolované plochy rukovätí.

Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj ko-

vové súčiastky náradia sa dostanú pod napätie, čo má za ná-

sledok zásah obsluhujúcej osoby elektrickým prúdom.



Pri pozdĺžnom rezaní vždy používajte doraz, alebo veď-

te náradie pozdĺž rovnej hrany.

To zlepšuje presnosť rezu

a znižuje možnosť zablokovania pílového listu.



Používajte vždy pílové listy správnej veľkosti a s vhod-

ným upínacím otvorom (napríklad hviezdicovým alebo

okrúhlym).

Pílové listy, ktoré sa nehodia k montážnym sú-

čiastkam píly, nebežia celkom rotačne a spôsobia stratu

kontroly obsluhy na náradím.



Nikdy nepoužívajte poškodené alebo nesprávne pod-

ložky alebo upevňovacie skrutky pílových listov.

Pod-

ložky a upevňovacie skrutky pílových listov boli skonštru-

ované špeciálne pre Vašu pílu, aby dosahovala optimálny

výkon a mala optimálnu bezpečnosť prevádzky.



Spätný ráz – príčiny a zodpovedajúce bezpečnostné

opatrenia

– spätný ráz (spätný úder) je náhlou reakciou zablokova-

ného, vzpriečeného alebo nesprávne nastaveného pílové-

ho kotúča (listu), čo má za následok nekontrolované zdvi-

hnutie píly a jej pohyb od obrobku smerom k obsluhujúcej

osobe;

– keď sa pílový kotúč zasekne alebo vzprieči v uzavierajú-

cej sa štrbine rezu, zablokuje sa a sila motora vyhodí pílu

dozadu smerom na obsluhujúcu osobu;

– keď je pílový kotúč v reze natočený alebo je nesprávne

nastavený, môžu sa zuby zadnej hrany pílového listu za-

hryznúť do povrchovej plochy obrobku, čím sa pílový list

vysunie z rezacej štrbiny a poskočí smerom k obsluhujúcej

osobe.

Spätný ráz je následkom nesprávneho alebo chybného po-

užívania píly. Možno mu zabrániť pomocou vhodných pre-

ventívnych opatrení, ktoré popisujeme v nasledujúcom

texte.



Držte pílu dobre oboma rukami a majte predlaktia v ta-

kej polohe, v ktorej budete vedieť prípadnú silu spätné-

ho nárazu zvládnuť. Vždy stojte v bočnej polohe k rovi-

ne pílového listu, nikdy nedávajte pílový list do jednej

línie so svojím telom.

V prípade spätného rázu môže píla

skočiť smerom dozadu, avšak obsluhujúca osoba môže sily

spätného rázu pomocou vhodných opatrení zvládnuť.



Ak sa pílový list zablokuje, alebo ak prerušíte prácu s

náradím, pílu vypnite a obrobok pokojne držte dovte-

dy, kým sa rezací kotúč úplne zastaví. Nikdy sa nepokú-

šajte vyberať pílu z obrobku alebo ju ťahať smerom do-

zadu, kým sa pílový list pohybuje, pretože v takom prí-

pade by mohol vzniknúť spätný ráz.

Zistite príčinu zablo-

kovania pílového listu a odstráňte ju.



Keď chcete znova spustiť pílu, ktorá je v obrobku, vy-

centrujte pílový list v štrbine rezu a skontrolujte, či nie

sú zuby píly zaseknuté v materiáli obrobku.

Keď je pílo-

vý list zablokovaný, nedá sa v obrobku pohnúť, alebo môže

spôsobiť spätný ráz, ak by sa píla znova spustila.

OBJ_BUCH-755-004.book Page 119 Tuesday, January 15, 2013 3:25 PM

120

| Slovensky

1 609 92A 019 | (15.1.13)

Bosch Power Tools



Veľké platne pri pílení podoprite, aby ste znížili riziko

spätného rázu zablokovaním pílového listu.

Veľké plat-

ne sa môžu následkom vlastnej hmotnosti prehnúť. Platne

treba podpierať na oboch stranách, aj v blízkosti štrbiny re-

zu a rovnako aj na hrane.



Nepožívajte tupé ani poškodené pílové listy.

Pílové listy

s otupenými zubami alebo s nesprávne nastavenými zuba-

mi vytvárajú príliš úzku štrbinu rezu a tým spôsobujú zvýše-

né trenie, blokovanie pílového listu alebo vyvolanie spät-

ného rázu.



Pred pílením dobre utiahnite nastavenia hĺbky rezu a

uhla rezu.

Keby sa počas pílenia nastavenie zmenilo,

mohol by sa pílový list zablokovať a spôsobiť spätný ráz

náradia.



Mimoriadne opatrný treba byť pri rezaní do existujúch

(neznámych) stien alebo do iných neprehľadných

miest.

Zapichovaný pílový list môžu pri pílení zablokovať

rôzne skryté objekty, čo môže spôsobiť spätný ráz.

Funkcia dolného ochranného krytu



Pred každým použitím náradia skontrolujte, či sa

ochranný kryt bezchybne uzatvára. Nikdy nepoužívajte

pílu v takom prípade, keď sa dolný ochranný kryt nedá

voľne pohybovať a keď sa okamžite automaticky nezat-

vára. Nikdy nezablokujte ani nepriväzujte dolný ochran-

ný kryt v otvorenej polohe.

Ak vám píla náhodou neúmy-

selne spadla na zem, mohol sa dolný ochranný kryt skriviť.

Pomocou vratnej páčky otvorte ochranný kryt a zabezpečte,

aby sa voľne pohyboval a pri žiadnom z nastaviteľných uhlov

rezu a žiadnej z nastaviteľných hĺbok rezu sa nedotýkal ani

pílového listu ani ostatných súčiastok náradia.



Skontrolujte činnosť pružiny dolného ochranného kry-

tu. Ak dolný ochranný kryt a pružina nepracujú bez-

chybne, dajte vykonať na náradí pred jeho použitím

opravu.

Poškodené súčiastky, lepkavé usadeniny alebo

nakopenia triesok spôsobujú, že dolný ochranný kryt pra-

cuje spomalene.



Otvorte dolný ochranný kryt rukou len pri špeciálnych

rezoch, ako sú „rezanie zapichnutím a rezanie šikmých

rezov“. Dolný ochranný kryt otvárajte pomocou vratnej

páčky a len čo pílový list vnikol do obrábaného materiá-

lu, páčku pustite.

Pri všetkých ostatných rezacích prá-

cach musí pracovať dolný ochranný kryt automaticky.



Nikdy neklaďte pílu na pracovný stôl ani na podlahu

bez toho, aby bol pílový list krytý dolným ochranným

krytom.

Nechránený dobiehajúci pílový list spôsobí pohyb

píly proti smeru rezu a reže všetko, čo mu stojí v ceste. Pa-

mätajte na to, že pílový list istú dobu dobieha.

Ďalšie výstražné upozornenia



Nesiahajte rukami do otvoru na vyhadzovanie triesok.

Rotujúce súčiastky by Vás mohli poraniť.



Nepracujte pílou nad hlavou.

V takom prípade by ste ne-

mali nad ručným elektrickým náradím dostatočnú kontrolu.



Používajte vhodné prístroje na vyhľadávanie skrytých

elektrickým vedení a potrubí, aby ste ich nenavŕtali,

alebo sa obráťte na miestne energetické podniky.

Kon-

takt s elektrickým vodičom pod napätím môže spôsobiť po-

žiar alebo mať za následok zásah elektrickým prúdom. Poš-

kodenie plynového potrubia môže mať za následok expló-

ziu. Preniknutie do vodovodného potrubia spôsobí vecnú

škodu.



Nepoužívajte ručnú kotúčovú pílu ako stacionárne ná-

radie.

Nie je konštruovaná na používanie s rezacím stolom.



Nepoužívajte pílové listy z rýchloreznej ocele HSS.

Ta-

kéto pílové listy sa môžu ľahko zlomiť.



Nerežte týmto náradím železné kovy.

Žeravé triesky by

mohli zapáliť odsávacie zariadenie.



Pri práci držte ručné elektrické náradie pevne oboma

rukami a zabezpečte si stabilný postoj.

Pomocou dvoch

rúk sa ručné elektrické náradie ovláda bezpečnejšie.



Zabezpečte obrobok.

Obrobok upnutý pomocou upína-

cieho zariadenia alebo zveráka je bezpečnejší ako obrobok

pridržiavaný rukou.



Počkajte na úplné zastavenie ručného elektrického ná-

radia, až potom ho odložte.

Pracovný nástroj sa môže za-

seknúť a môže zapríčiniť stratu kontroly nad ručným elek-

trickým náradím.



Akumulátor neotvárajte.

Hrozí nebezpečenstvo skrato-

vania.

Chráňte akumulátor pred horúčavou, napr.

aj pred trvalým slnečným žiarením, pred oh-

ňom, vodou a vlhkosťou.

Hrozí nebezpečenstvo

výbuchu.



Po poškodení akumulátora alebo v prípade neodborné-

ho používania môžu z akumulátora vystupovať škodlivé

výpary. Zabezpečte prívod čerstvého vzduchu a v prí-

pade nevoľnosti vyhľadajte lekársku pomoc.

Tieto vý-

pary môžu podráždiť dýchacie cesty.



Používajte tento akumulátor iba spolu s Vaším ručným

elektrickým náradím Bosch.

Len takto bude akumulátor

chránený pred nebezpečným preťažením.



Používajte len originálne akumulátory Bosch s napä-

tím, ktoré je uvedené na štítku Vášho ručného elektric-

kého náradia.

Pri použití iných akumulátorov, napríklad

rôznych napodobnenín, upravovaných akumulátorov

alebo výrobkov iných firiem, hrozí nebezpečenstvo pora-

nenia alebo vznik vecných škôd následkom výbuchu aku-

mulátora.

Popis produktu a výkonu

Prečítajte si všetky Výstražné upozornenia

a bezpečnostné pokyny.

Zanedbanie dodr-

žiavania Výstražných upozornení a pokynov

uvedených v nasledujúcom texte môže mať za

následok zásah elektrickým prúdom, spôsobiť

požiar a/alebo ťažké poranenie.

Vyklopte si láskavo vyklápaciu stranu s obrázkami produktu a

nechajte si ju vyklopenú po celý čas, keď čítate tento Návod

na používanie.

Používanie podľa určenia

Toto ručné elektrické náradie je určené pri použití pevnej pod-

ložky na vykonávanie pozdĺžnych a priečnych rezov do dreva

s rovným priebehom rezu a so šikmým rezom.

OBJ_BUCH-755-004.book Page 120 Tuesday, January 15, 2013 3:25 PM

Топ 10 инструкций

100.00

MB QUART DSG 213

99.98

Skil 0790 RA

99.98

Bosch KGN39VW21

99.97

Sony CDX-CA750X RU

99.97

Braun 310 Series 3

99.96

Asus P3-PE5

99.96

Siemens MQ 5 N 298

99.96

YUKON EXTEND LRS-1000

99.96

Bosch GWS 22-230 JH Professional

99.96

Philips Lunettes 3D Active

К рейтингу инструкций и мануалов →

Другие инструкции

MB QUART DSE 213

MB QUART DSE 216

Rowenta ZENITUDE DESK VU5060

Bosch MSM 6 A 86
