Bosch LSN 1500 A LSN improved Module 1500 mA: Shqip 4.998.137.278 Përshkrimi i prodhimit LSN 1500 A

Shqip 4.998.137.278 Përshkrimi i prodhimit LSN 1500 A

5 / 32

ST - FIR / PRM1 / deh

BDL-498153983 / A6

Përshkrimi i funksionit

Moduli mundëson shtimin e një unaze LSN me deri 254 LSN

improved

- elemente me një rrymë maksi- male linje prej 1500 mA ose me deri 127 elemente LSN klasike me një rrymë maksimale linje prej 300 mA. Duhet të futet vetëm majtas mbi një mbajtës moduli PRD 0004 A dhe i duhen 2 priza!

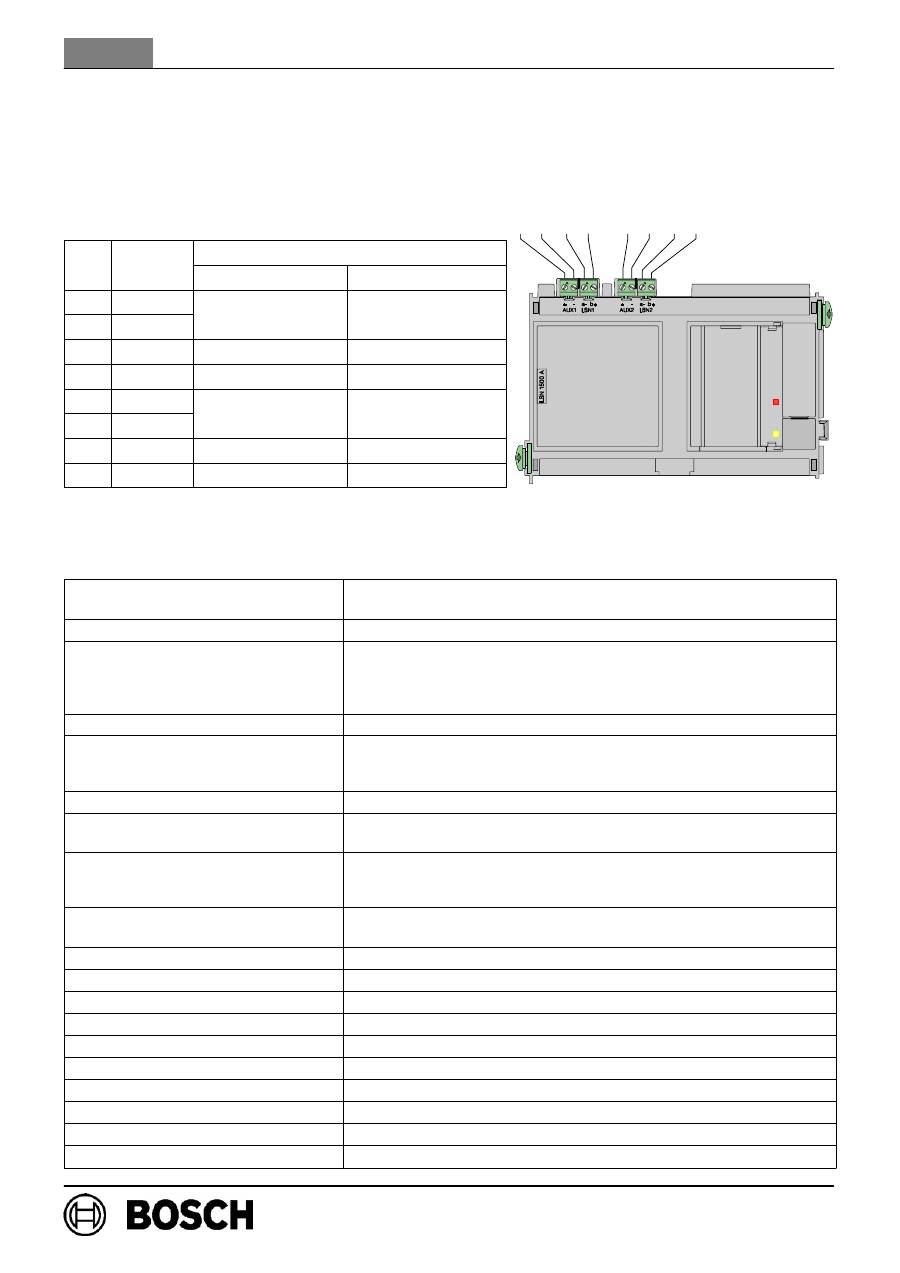

Alokimi i terminaleve

Poz

Legjenda

Kyçja

Poz.

Legjenda

Unaza LSN

Dega LSN

1

AUX1 +

Furnizim i tensionit

Furnizim i tensionit

2

AUX1-

Furnizim i tensionit

shtesë

Furnizim i tensionit

shtesë dega 1

3

LSN a1-

LSN a1- dalës

Dega 1 LSN a1-

4

LSN b1+

LSN b1+ dalës

Dega 1 LSN b1+

5

AUX2 +

Furnizim i tensionit

Furnizim i tensionit

6

AUX2-

Furnizim i tensionit

shtesë***

Furnizim i tensionit

shtesë dega 2

7

LSN a2-

LSN a2- hyrës

Dega 2 LSN a2-

8

LSN b2+

LSN b2+ hyrës

Dega 2 LSN b2+

*** Vetëm për elementet ndarëse të përdorura në unazë (teknika ERT)

, tensioni shtesë mund të kthehet tek AUX2! [janë të përshtatshme p. sh. elementet ndarëse YBO-R/SCI]

Të dhënat teknike

Elementet komanduese dhe sinjali-

zuese

2 dioda LED (1 x e kuqe, alarm/ 1 x e verdhë, pengesë)

1 tastë (test i LED-ve)

Tensioni në hyrje

+20 V DC . . . +30 V DC / +5 V DC

±

5 %

Tensioni bazë:

- LSN-Tensioni në qetësi

- LSN-Tensioni i emetimit

- Furnizim shtesë AUX

30

±

0,85

V DC

30

±

0,85

V DC + 1,6

±

0,15

V DC (ngritje tensioni)

28

±

1,0

V DC

Konsumi maksimal i rrymës

4010 mA me 24 V DC

Nom. Konsumi i rrymës

-Moduli

- LSN

- AUX

260 mA me 24 V DC

1,7 x Konsumi i rrymës i elementeve LSN

1,2 x furnizim shtesë AUX

Gjatësia e përçuesit

maks. 3000 m, në varësi të konfigurimit dhe të tipit të kabllos

Numri i elementeve LSN

maks. 127 elemente klasike LSN

maks. 254 elemente klasike LSN

improved

Rryma e linjës LSN:

-Qetësi

- Alarm

maks. 750 mA, në varësi të konfigurimit dhe të tipit të kabllos,

maks. 1500 mA, në varësi të konfigurimit dhe të tipit të kabllos,

maks. 300 mA gjatë aktivizimit të elementeve klasike LSN!

Furnizim shtesë AUX (28 V DC)

maks. 500 mA për një unazë LSN (teknika ERT)

përkatësisht 2 x maks. 500 mA për dy dega

Lloji i mbrojtjes

IP30 / IEC 60529

Standardet e sigurisë

IEC 60950 / EN 60950

Rezistenca ndaj pengesave EMV

EN 50130-4

Emetimi i pengesave EMV

EN 61000-6-3

Temperatura e lejuar e punës

-5

_

C . . . 50

_

C

Temperatura e lejuar e magazinimit

-20

_

C . . . 60

_

C

Lagështia relative e lejuar

maks. 95 % jokondensues

Materiali i kutisë dhe ngjyra

Plastik ABS, (UL94 V-0), gjysmë i marrtë, antracit, RAL 7016

Përmasat (L x GJ x TH)

rreth 127 x 190 x 60 mm

Pesha

rreth 440 g

1 2 3 4

5 6 7 8
