Funktionsbeskrivelse

Modulet gør det muligt at tilslutte en LSN-sløjfe med op til 254 LSN

improved

- elementer med en maksimal linjestrøm på 1500 mA, eller med op til 127 almindelige LSN - elementer med en maksi- mal linjestrøm på 300 mA. Det må kun sættes til venstre på en PRD 0004 A-modulholder og kræver 2 stikpladser!

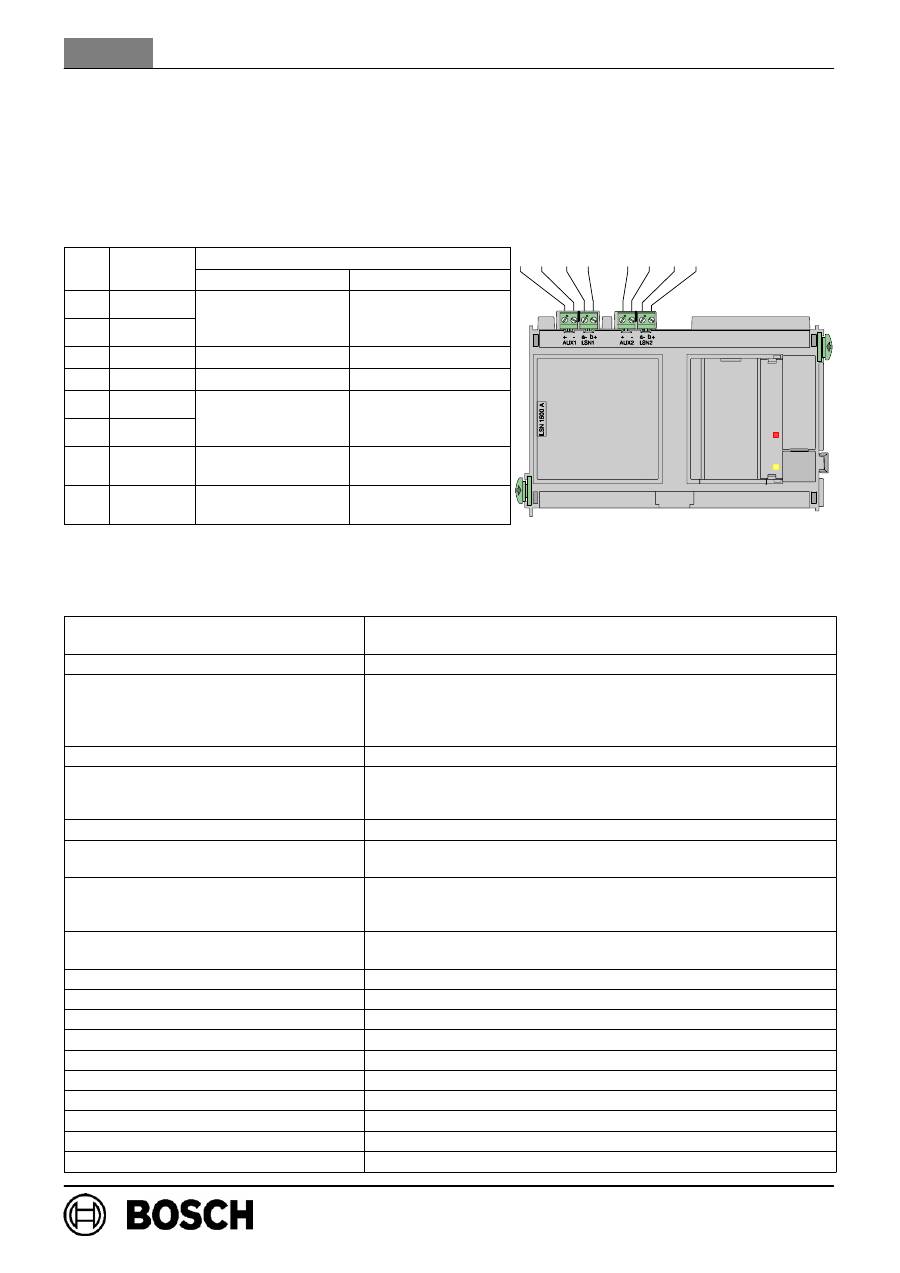

Klemmebelægning

Pos

Mærkning

Tilslutning

Pos. Mærkning

LSN-ring

LSN-stik

1

AUX1 +

Supplerende

spændingsforsy

Supplerende

spændingsforsy

2

AUX1 -

spændingsforsy-

ning

spændingsforsy-

ning, stik 1

3

LSN a1-

LSN a1- gående

Grenstub 1 LSN a1-

4

LSN b1+

LSN b1+ gående

Grenstub 1 LSN b1+

5

AUX2 +

Supplerende

spændingsforsy

Supplerende

spændingsforsy

6

AUX2 -

spændingsforsy-

ning***

spændingsforsy-

ning, stik 2

7

LSN a2-

LSN a2-

kommende

Grenstub 2 LSN a2-

8

LSN b2+

LSN b2+

kommende

Grenstub 2 LSN

b2+

*** Kun ved de i ring indsatte separatorer (ERT-teknik)

må den supplerende spændingsforsyning føres tilbage til AUX2! [egnet er f.eks. YBO-R/SCI-separatorer]

Tekniske data

Betjenings- og indikatorelementer

2 LED’er (1 x rød, alarm / 1 x gul, fejl)

1 tast (LED-test)

Indgangsspænding

+20 V DC . . . +30 V DC / +5 V DC

±

5 %

Udgangsspænding:

- LSN-hvilespændning

- LSN-sendespænding

- Suppleringsforsyning AUX

30

±

0,85

V DC

30

±

0,85

V DC + 1,6

±

0,15

V DC (spændingsslag)

28

±

1,0

V DC

Maks. strømforbrug

4010 mA ved 24 V DC

Nom. strømforbrug:

- modul

- LSN

- AUX

260 mA ved 24 V DC

1,7 x LSN-elementernes strømforbrug

1,2 x suppleringsforsyning AUX

Ledningslængde

maks. 3000 m, afhængigt af konfiguration og kabeltype

Antal LSN-elementer

maks. 127 almindelige LSN-elementer

maks. 254 LSN

improved

elementer

Linjestrøm LSN:

- hvile

- alarm

maks. 750 mA, afhængigt af konfiguration og kabeltype,

maks. 1500 mA, afhængigt af konfiguration og kabeltype,

maks. 300 mA ved aktivering af almindelige LSN-elementer!

Suppleringsforsyning AUX (28 V DC)

maks. 500 mA ved en LSN-ring (ERT-teknik)

hhv. 2 x maks. 500 mA ved 2 stik

Beskyttelsestype

IP30/IEC 60529

Sikkerhedsstandarderne

IEC 60950 / EN 60950

EMC - elektromagnetisk kompatibilitet

EN 50130-4

EMC - emission

EN 61000-6-3

Tilladt driftstemperatur

-5

_

C. . . 50

_

C

Tilladt opbevaringstemperatur

-20

_

C. . . 60

_

C

Tilladt relativ luftfugtighed

maks. 95 % ikke-kondenserende

Kabinetmateriale og -farve

ABS-kunststof, (UL94 V-0), silkemat koksgrå, RAL 7016

Dimensioner (H x B x D)

ca. 127 x 190 x 60 mm

Vægt

ca. 440 g
