Bosch LSN 1500 A LSN improved Module 1500 mA: Lietuviškai 4.998.137.278 Gaminio aprašymas LSN 1500 A

Lietuviškai 4.998.137.278 Gaminio aprašymas LSN 1500 A

19 / 32

ST - FIR / PRM1 / deh

BDL-498153983 / A6

Funkcijų aprašymas

Šiuo moduliu galima prijungti LSN žiedą su iki 254 LSN

pagerintais

- elementais, kai maksimali linijinė srovė yra 1500 mA arba su 127 klasikiniais LSN elementais, kai maksimali linijinė srovė yra 300 mA. Šis modulis jungiamas tik kairėje į PRD 0004 A modulio laikiklį ir užima 2 lizdus!

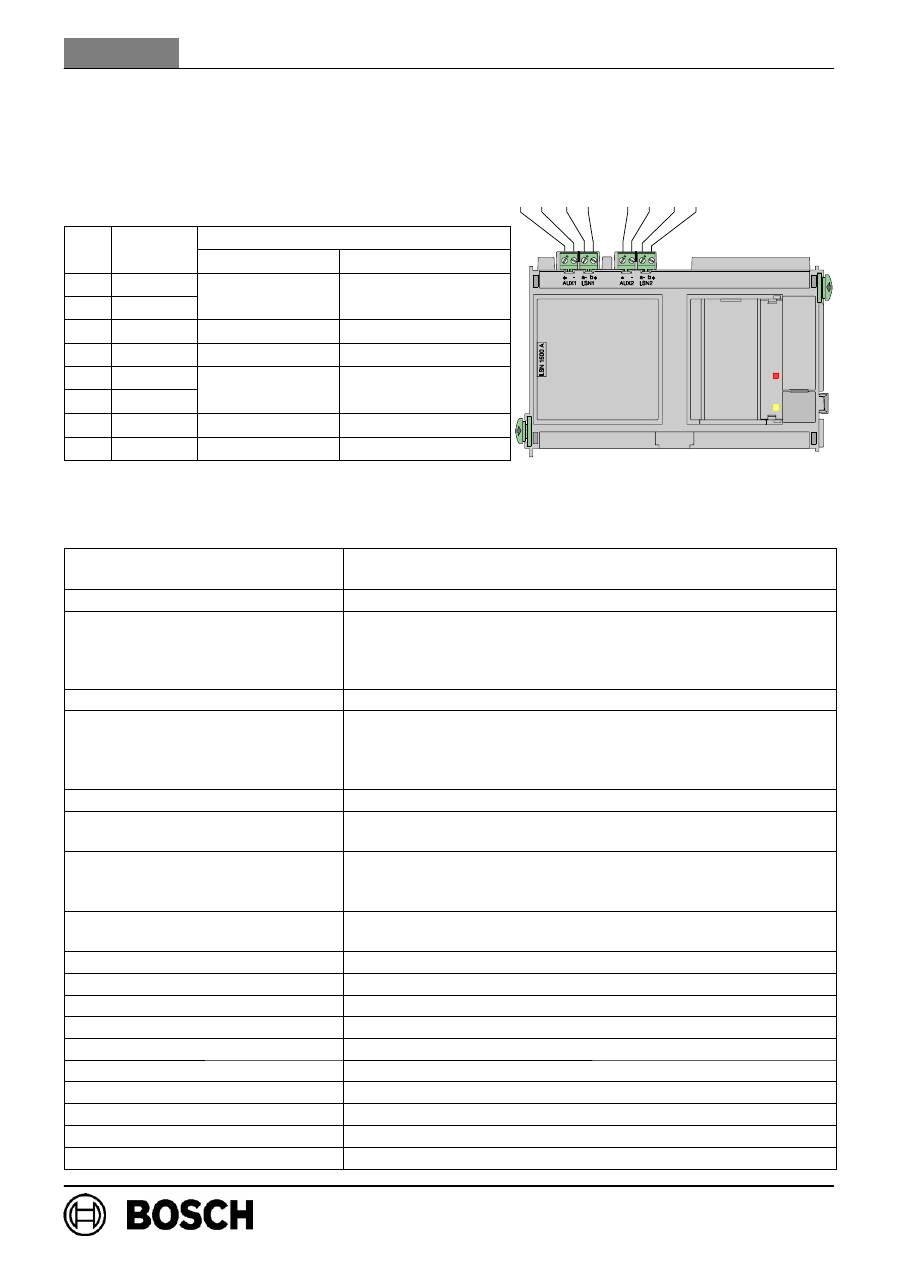

Gnybtų išdėstymas

Pad

Užrašas

Jungtis

Pad.

Užrašas

LSN žiedas

LSN žingsnis

1

AUX1 +

Papildoma maiti-

Papildoma maitinimo

2

AUX1 -

Papildoma maiti

nimo įtampa

Papildoma maitinimo

įtampa, 1 žingsnis

3

LSN a1-

LSN a1- einanti

1 žingsnis LSN a1-

4

LSN b1+

LSN b1+ einanti

1 žingsnis LSN b1+

5

AUX2 +

Papildoma maiti-

Papildoma maitinimo

6

AUX2 -

Papildoma maiti

nimo įtampa***

Papildoma maitinimo

įtampa, 2 žingsnis

7

LSN a2-

LSN a2- ateinanti

2 žingsnis LSN a2-

8

LSN b2+

LSN b2+ ateinanti

2 žingsnis LSN b2+

*** Tik esant žiede įmontuotiems skyrimo elementams (ERT technika)

papildomą įtampą galima grąžinti į AUX2! [tinkami yra, pvz., YBO-R/SCI skyrimo elementai]

Techniniai duomenys

Valdymo ir rodmenų elementai 2 šviesiniai indikatoriai (1 x raudonas, pavojus/ 1 x geltonas, triktis)1 mygtukas (šviesinio indikatoriaus patikrinimas) Įeinanti įtampa +20 V DC . . . +30 V DC / +5 V DC ± 5 % Išėjimo įtampa: - LSN įtampa nesiunčiant signalo - LSN įtampa siunčiant signalą - papildomas maitinimas AUX 30

±

0,85

V DC 30

±

0,85

V DC + 1,6

±

0,15

V DC (įtampos šuolis) 28

±

1,0

V DC Maksimalus srovės suvartojimas 4010 mA esant 24 V DC Nom. srovės suvartojimas: - modulis - LSN - AUX 260 mA esant 24 V DC 1,7 x LSN elementų srovės suvartojimas 1,2 x papildomas maitinimas AUX Kabelio ilgis maks. 3000 m, atsižvelgiant į konfigūraciją ir kabelio tipą LSN elementų kiekis maks. 127 klasikiniai LSN elementai maks. 254 LSN

pagerinti

elementai Linijos srovė LSN: - ramybės būsena - pavojaus signalas maks. 750 mA, atsižvelgiant į konfigūraciją ir kabelio tipą, maks. 1500 mA, atsižvelgiant į konfigūraciją ir kabelio tipą, maks. 300 mA prijungiant klasikinius LSN elementus! Papildomas maitinimas AUX (28 V DC) maks. 500 mA esant LSN žiedui (ERT technika) ir 2 x maks. 500 mA, kai yra 2 žingsniai Apsaugos klasė IP30 / IEC 60529 Saugos standartai IEC 60950 / EN 60950 EMV atsparumas triktims EN 50130-4 EMV trikčių išsiuntimas EN 61000-6-3 Leistina darbinė temperatūra -5 _ C. . . 50 _ C Leistina sandėliavimo temp. -20 _ C. . . 60 _ C Leistina santykinė drėgmė maks. 95%, nesikondensuojanti Korpuso medžiaga ir spalva ABS plastmasė, (UL94 V-0), matinis antracitas, RAL 7016 Matmenys (A x P x G) apytiksliai 127 x 190 x 60 mm Svoris apytiksliai 440 g

1 2 3 4

5 6 7 8
