Bosch LSN 1500 A LSN improved Module 1500 mA: Português 4.998.137.278 Descrição do produto LSN 1500 A

Português 4.998.137.278 Descrição do produto LSN 1500 A

23 / 32

ST - FIR / PRM1 / deh

BDL-498153983 / A6

Funções

O módulo permite ligar um loop LSN com um máximo de 254 elementos LSN

i

, com uma corrente de linha máxima de 1500 mA ou um máximo de 127 elementos LSN clássicos, com uma corrente de linha máxima de 300 mA. Só pode ser encaixado no lado esquerdo de uma calha longa PRD 0004 A, necessitando de 2 encaixes, ocupando portanto duas posições no painel!

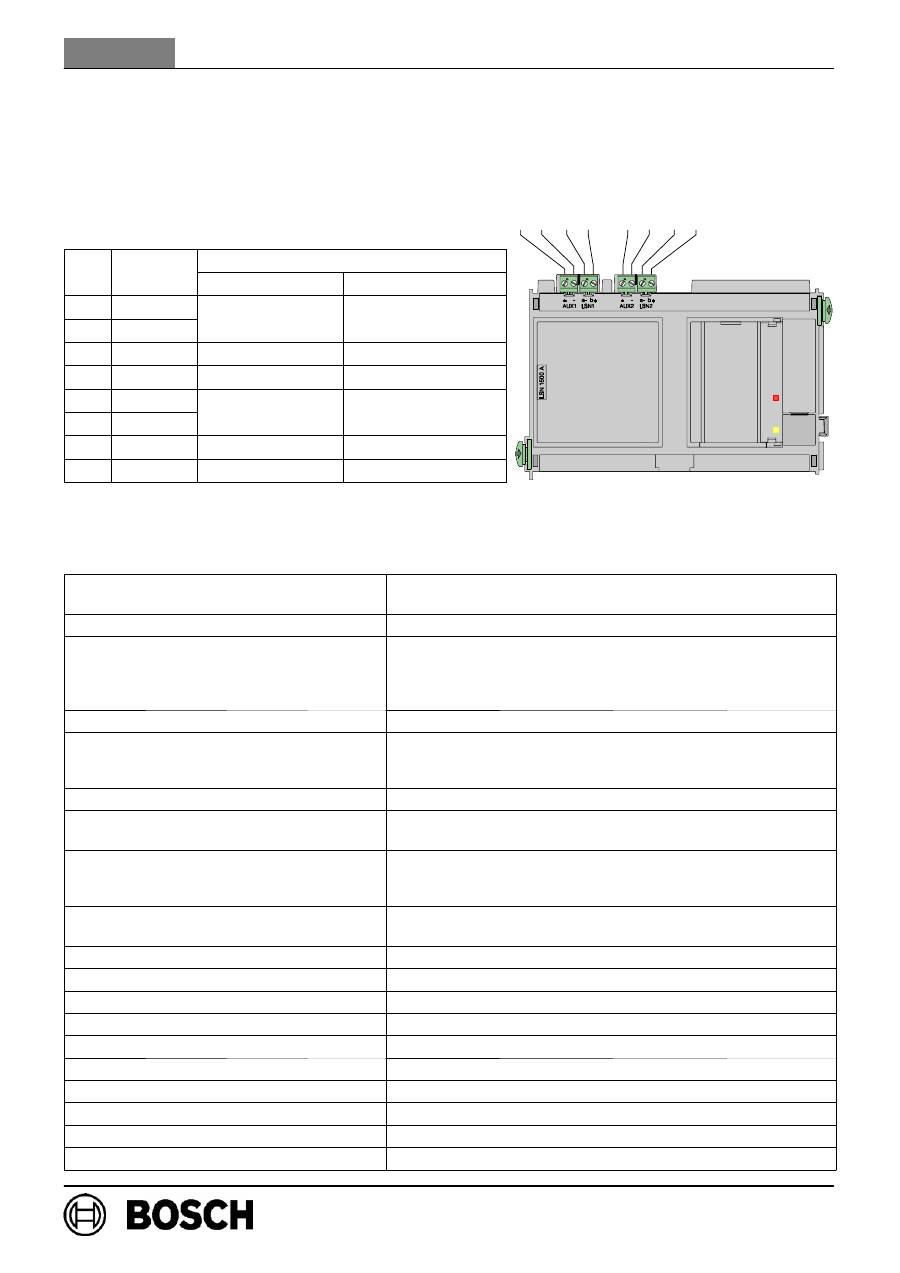

Ligações eléctricas

Pos

Legenda-

Ligação

Pos.

Legenda

gem

Loop LSN

Ramal LSN

1

AUX1 +

Fonte de alimen-

Fonte de alimentação

2

AUX1 -

Fonte de alimen

tação auxiliar

Fonte de alimentação

auxiliar ramal 1

3

LSN a1-

LSN a1- (saída)

Ramal 1 LSN a1-

4

LSN b1+

LSN b1+ (saída)

Ramal 1 LSN b1+

5

AUX2 +

Fonte de alimen-

Fonte de alimentação

6

AUX2 -

Fonte de alimen

tação auxiliar***

Fonte de alimentação

auxiliar ramal 2

7

LSN a2-

LSN a2- (entrada)

Ramal 2 LSN a2-

8

LSN b2+

LSN b2+ (entrada)

Ramal 2 LSN b2+

*** A alimentação auxiliar AUX2 só deve ser usada quando existirem isoladores instalados num loop

(tecnologia ERT)! [neste caso estão, p. ex., os isoladores YBO-R/SCI]

Dados técnicos

Elementos de operação e indicação

2 LEDs (1 x vermelho, alarme/1 x amarelo, falha)

1 tecla (teste LED)

Tensão de entrada

+20 Vdc . . . +30 Vdc / +5 Vdc

±

5 %

Tensão de saída:

- Tensão em repouso LSN

- Tensão de transmissão LSN

- Fonte de alimentação auxiliar AUX

30

±

0,85

Vdc

30

±

0,85

Vdc + 1,6

±

0,15

Vdc (curso da tensão)

28

±

1,0

Vdc

Consumo de corrente máx.

4010 mA a 24 Vdc

Consumo de corrente nominal: - Módulo

- LSN

- AUX

260 mA a 24 Vdc

1,7 x consumo de corrente dos elementos LSN

1,2 x fonte de alimentação auxiliar AUX

Comprimento de cabo

máx. 3000 m, consoante a configuração e o tipo de cabo

Quantidade de elementos LSN

máx. 127 elementos LSN clássicos

máx. 254 elementos LSN

i

Corrente de linha LSN:

- Repouso

- Alarme

máx. 750 mA, consoante a configuração e o tipo de cabo,

máx. 1500 mA, consoante a configuração e o tipo de cabo

máx. 300 mA no caso de ligação de elementos LSN clássicos!

Fonte de alimentação auxiliar AUX

(28 V dc)

máx. 500 mA com um loop LSN (tecnologia ERT)

ou 2 x máx. 500 mA com 2 ramais

Índice de protecção

IP 30 / CEI 60529

Normas de segurança

CEI 60950/EN 60950

Resistência a interferências CEM

EN 50130-4

Emissão de interferências CEM

EN 61000-6-3

Temperatura de funcionamento permitida

-5

_

C . . . 50

_

C

Temp. de armazenamento permitida

-20

_

C . . . 60

_

C

Humidade relativa permitida

máx. 95 % sem condensação

Material da caixa e cor

Plástico ABS (UL94 V-0), antracite acetinado, RAL 7016

Dimensões (A x L x P)

aprox. 127 x 190 x 60 mm

Peso

aprox. 440 g

1 2 3 4

5 6 7 8
