Bosch LSN 1500 A LSN improved Module 1500 mA: Български 4.998.137.278 Описание на продукта LSN 1500 A

Български 4.998.137.278 Описание на продукта LSN 1500 A

6 / 32

ST - FIR / PRM1 / deh

BDL-498153983 / A6

Функционално описание

Модулът дава възможност за присъединяване на линия от локална мрежа за сигурност (LSN) с до 254 LSN

improved

- елемента при максимален ток в линията от 1500 mA, или с до 127 класически LSN - елемента, при максимален ток в линията от 300 mA. Той може да се включи само отляво на носач за модули PRD 0004 A и се нуждае от 2 цокъла за включване!

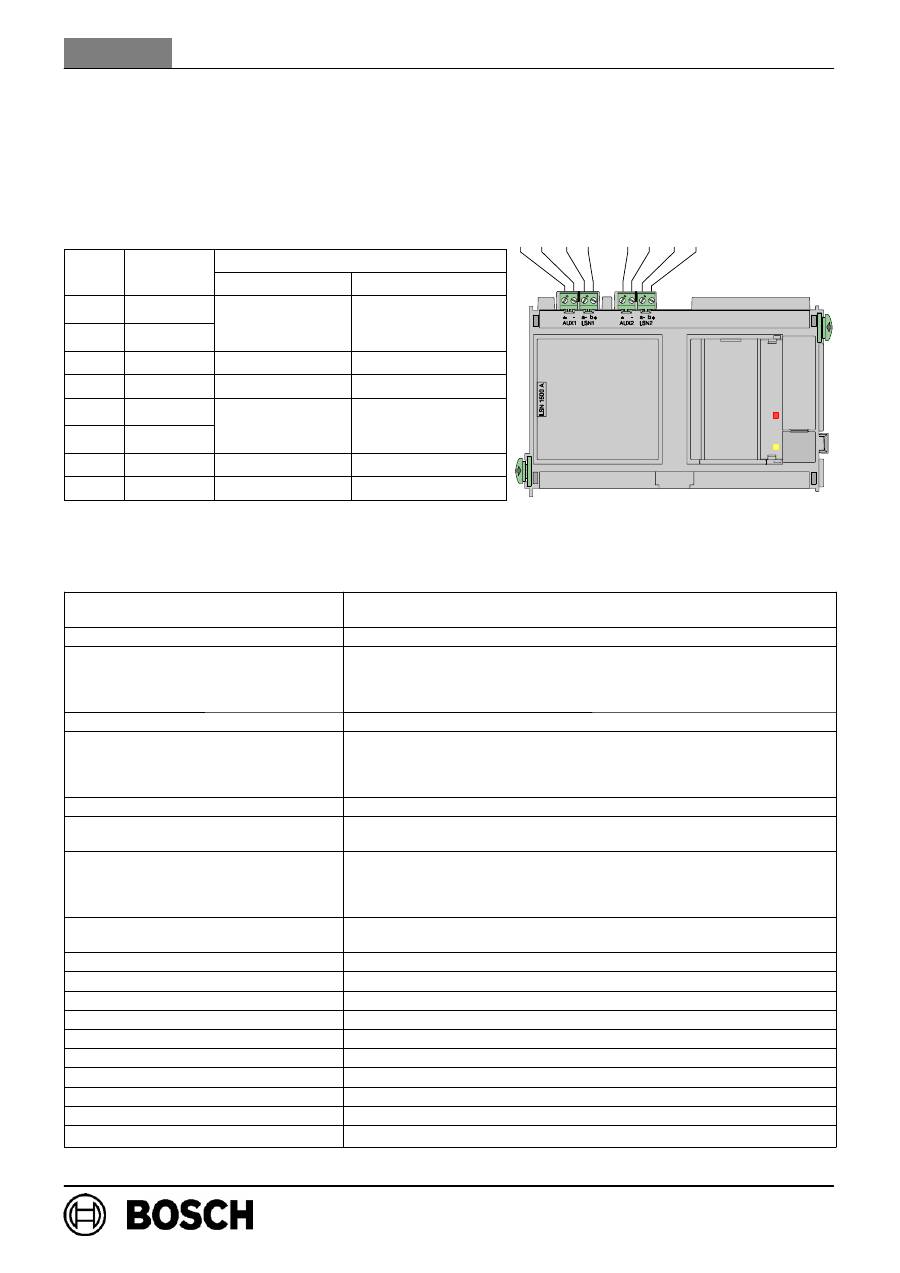

Свързване на клемите

Клема Означение

Предназначение

Клема Означение

LSN контур

LSN лъчове

1

AUX1 +

Допълнително

захранващо

Допълнително

захранващо

2

AUX1 -

захранващо

напрежение

захранващо

напрежение, Лъч 1

3

LSN a1-

LSN a1- изходящ

Лъч 1 LSN a1-

4

LSN b1+

LSN b1+ изходящ

Лъч 1 LSN b1+

5

AUX2 +

Допълнително

захранващо

Допълнително

захранващо

6

AUX2 -

захранващо

напрежение***

захранващо

напрежение, Лъч 2

7

LSN a2-

LSN a2- входящ

Лъч 2 LSN a2-

8

LSN b2+

LSN b2+ входящ

Лъч 2 LSN b2+

***

Допълнителното захранващо напрежение трябва да се подаде обратно на AUX2 само при монтирани в контура

YBO-R/SCI разделителни елементи (ERT техника)! [подходящи са, напр., YBO-R/SCI разделителни елементи]

Технически данни

Елементи за индикация и управление

2 светодиодни индикатора (1 червен, тревога / 1 жълт, повреда)

1 бутон (проверка на LED индикаторите)

Входно напрежение

+20 V DC. . . +30 V DC / +5 V DC

±

5 %

Изходно напрежение:

- Остатъчно напрежение на LSN

- Напрежение на предаване на LSN

- Допълнително захранване AUX

30

±

0,85

V DC

30

±

0,85

V DC + 1,6

±

0,15

V DC (диапазон на колебание на напрежението)

28

±

1,0

V DC

Максимална консумация на ток

4010 mA при 24 V DC

Ном. консумация на ток:

- Модул

- LSN

- AUX

260 mA при 24 V DC

1,7 x консумацията на ток на LSN елементите

1,2 x допълнителното захранване на AUX

Дължина на линията

макс. 3000 m, в зависимост от конфигурацията и типа на кабелите

Брой LSN елементи

макс. 127 класически LSN елемента

макс. 254 LSN

improved

елемента

Ток в LSN линията:

- При покой

- При тревога

макс. 750 mA, в зависимост от конфигурацията и типа на кабелите,

макс. 1500 mA, в зависимост от конфигурацията и типа на кабелите,

макс. 300 mA при свързване на класически LSN елементи!

Допълнително захранване AUX

(28 V DC)

макс. 500 mA при LSN контур (ERT техника)

съотв. 2 x макс. 500 mA при 2 лъча

Степен на защита

IP30 / IEC 60529

Стандарти за безопасност

IEC 60950 / EN 60950

Устойчивост на ЕМС

EN 50130-4

Излъчване на ЕМС

EN 61000-6-3

Допустима работна температура

-5

_

C. . . 50

_

C

Допустима температура на съхранение

-20

_

C. . . 60

_

C

Допустима относителна влажност

макс. 95 % без кондензация

Материал и цвят на корпуса

Пластмаса ABS, (UL94 V-0), блестящ матиран антрацитно черен, RAL 7016

Габарити (В x Ш x Д)

прибл. 127 x 190 x 60 mm

Тегло

прибл. 440 g

1 2 3 4

5 6 7 8
