Bosch LSN 1500 A LSN improved Module 1500 mA: Español 4.998.137.278 Descripción de producto LSN 1500 A

Español 4.998.137.278 Descripción de producto LSN 1500 A

10 / 32

ST - FIR / PRM1 / deh

BDL-498153983 / A6

Descripción de las funciones

El módulo permite conectar un lazo LSN con hasta 254 elementos LSN

improved

- con una corriente de línea máxima de 1500 mA ó 127 elementos LSN - clásicos con una corriente de línea máxima de 300 mA. Sólo se puede conectar en el lado izquierdo del rail largo PRD 0004 A y necesita 2 espacios

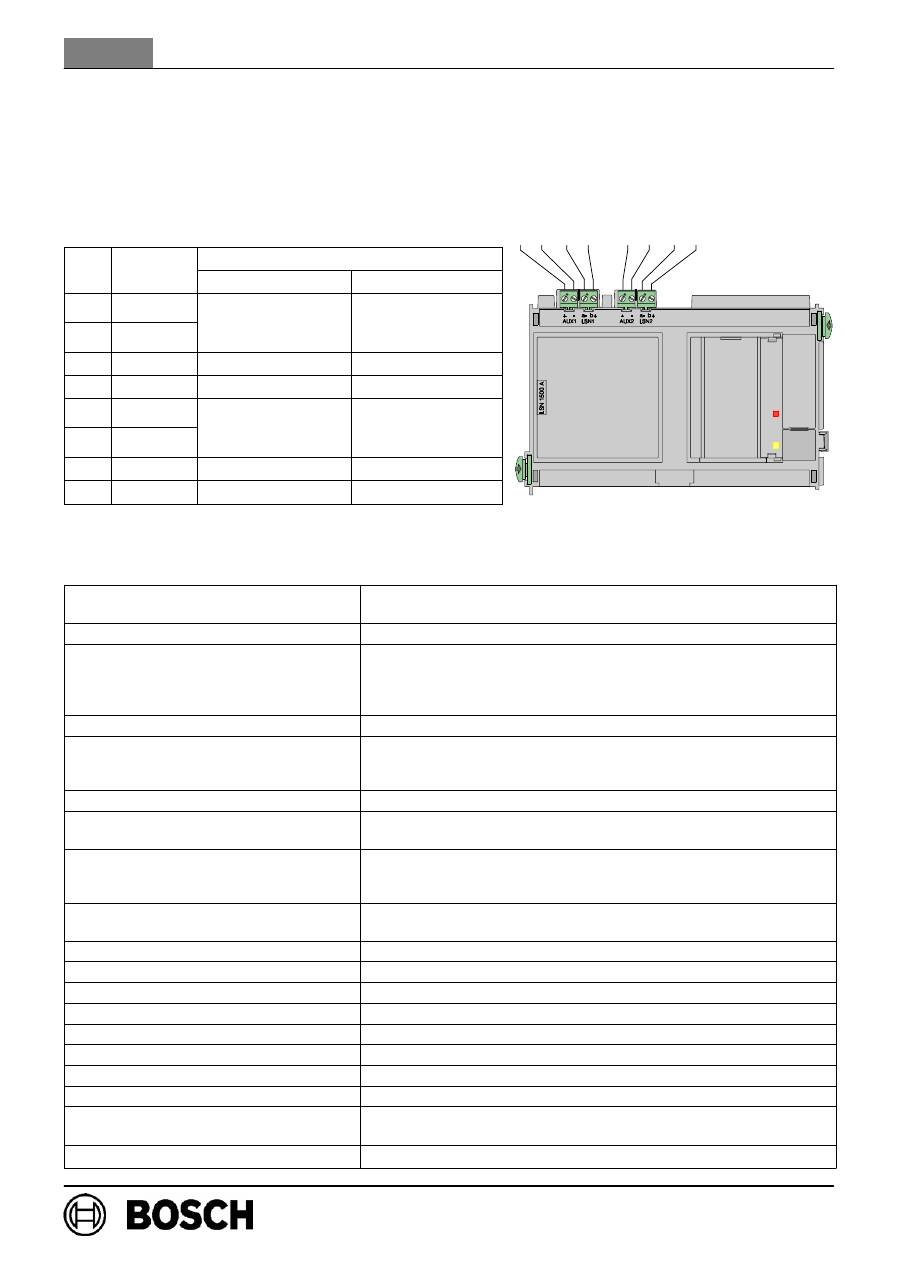

Conexión de los bornes

Pos

Nombre

Conexión

Pos.

Nombre

Lazo LSN

Ramal LSN

1

AUX1 +

Alimentación de

Alimentación de

tensión auxiliar

2

AUX1 -

Alimentación de

tensión auxiliar

tensión auxiliar

del ramal 1

3

LSN a1-

LSN a1- entrada

Ramal 1 LSN a1-

4

LSN b1+

LSN b1+ entrada

Ramal 1 LSN b1+

5

AUX2 +

Alimentación de

Alimentación de

tensión auxiliar

6

AUX2 -

Alimentación de

tensión auxiliar***

tensión auxiliar

del ramal 2

7

LSN a2-

LSN a2- salida

Ramal 2 LSN a2-

8

LSN b2+

LSN b2+ salida

Ramal 2 LSN b2+

*** ¡Sólo se puede reconducir la tensión auxiliar a AUX2 con aisladores de la línea de alimentación auxiliar

(técnología ERT) ! [los aisladores YBO-R/SCI, por ejemplo, son adecuados]

Datos técnicos

Elementos de manejo y de indicación

2 LED (1 x rojo, alarma / 1 x amarillo, problema)

1 tecla (Prueba de LED)

Tensión de entrada

+20 V CC . . . +30 V CC / +5 V CC

±

5 %

Tensión de salida:

- Tensión de reposo del LSN

- Tensión de transmisión del LSN

- Alimentación auxiliar AUX

30

±

0,85

V CC

30

±

0,85

V CC + 1.6

±

0,15

V CC (sin tensión)

28

±

1,0

V CC

Consumo de corriente máxima

4010 mA con 24 V CC

Consumo de corriente nom.:- Módulo

- LSN

- AUX

260 mA con 24 V CC

1,7 x consumo de corriente de los elementos

1,2 x alimentación auxiliar AUX

Longitud del lazo

máx. 3000 m, en función de la configuración y el tipo de cable

Número de elementos LSN

máx. 127 elementos LSN clásicos

máx. 254 elementos LSN

improved

Corriente de línea LSN:

- Reposo

- Alarma

máx. 750 mA, en función de la configuración y el tipo de cable

máx. 1500 mA, en función de la configuración y el tipo de cable

máx. 300 mA al conectar elementos LSN clásicos

Alimentación auxiliar AUX (28 V CC)

máx. 500 mA con lazo LSN (Técnica ERT)

p. ejem. 2 x máx. 500 mA con 2 ramales

Tipo de protección

IP30 / IEC 60529

Estándares de seguridad

IEC 60950 / EN 60950

Resistencia a interferencias EMV

EN 50130-4

Emisión de interferencias EMV

EN 61000-6-3

Temperatura de operación permitida

-5

_

C. . . 50

_

C

Temperatura de almacenaje permitida

-20

_

C. . . 60

_

C

Humedad relativa permitida

máx. 95 % sin condensación

Material de la carcasa y color

ABS plástico, (UL94 V-0), mate sedoso antracita, RAL 7016

Dimensiones

(altura x anchura x profundidad)

aprox. 127 x 190 x 60mm

Peso

aprox. 440 g

1 2 3 4

5 6 7 8
