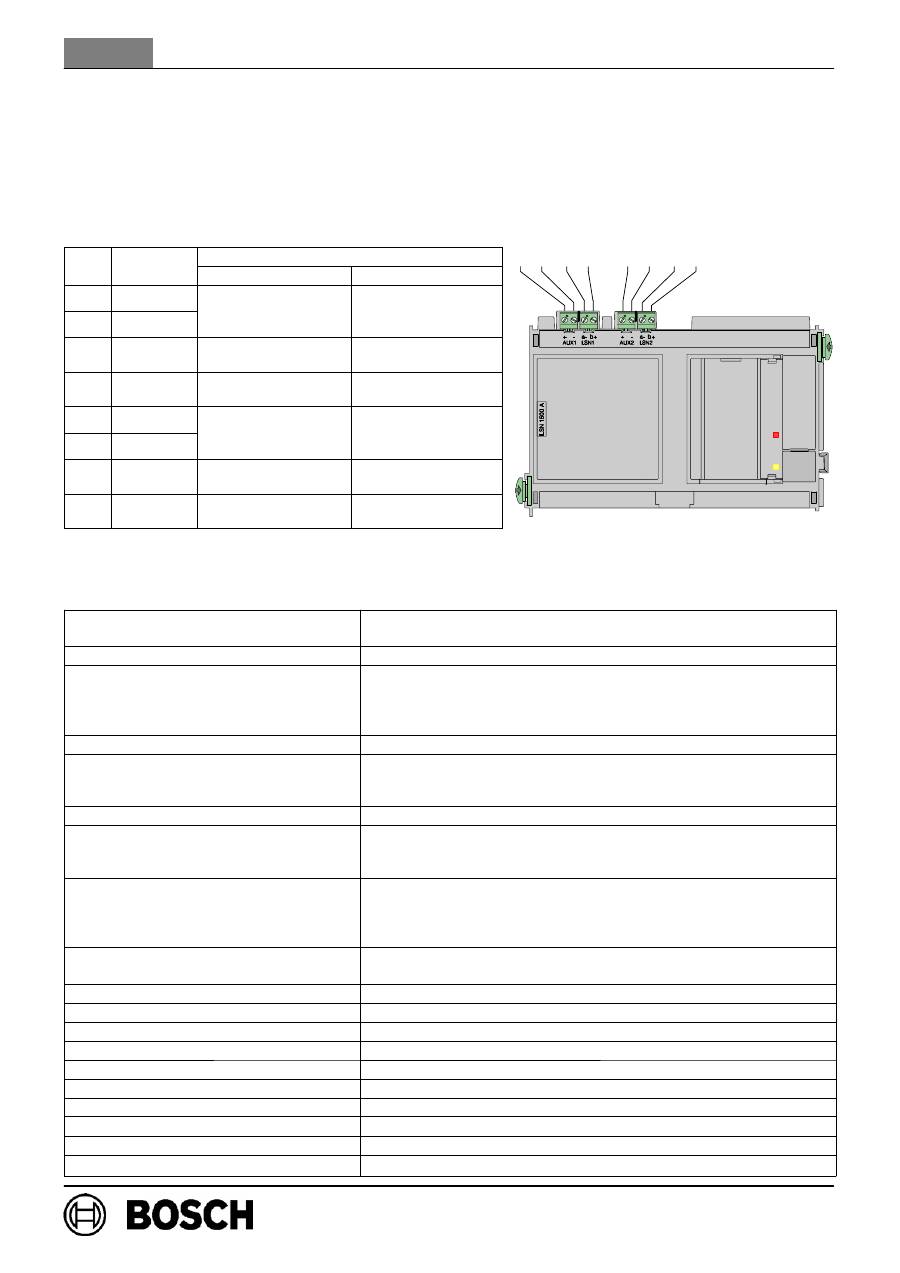

Bosch LSN 1500 A LSN improved Module 1500 mA: Polski 4.998.137.278 LSN 1500 A - opis produktu

Polski 4.998.137.278 LSN 1500 A - opis produktu

24 / 32

ST - FIR / PRM1 / deh

BDL-498153983 / A6

Opis funkcjonalny

Moduł umożliwia podłączenie pętli LSN z 254 elementami pracującymi w udoskonalonej technologii

LSN

improved

przy maksymalnym natężeniu prądu linii rzędu 1500 mA lub 127 elementami pracującymi

w klasycznej technologii LSN przy maksymalnym natężeniu prądu linii rzędu 300 mA.

Można go podłączyć do szyny przyłączeniowej PRD 0004 A tylko po lewej stronie (wymaga 2 gniazd)!

Funkcje zacisków

Poz

Opis

Złącze

Poz.

Opis

Pętla LSN

Odgałęzienie LSN

1

AUX1 +

Dodatkowe zasila-

Dodatkowe zasila-

nie napięciem –

2

AUX1 -

Dodatkowe zasila

nie napięciem

nie napięciem –

odgałęzienie 1

3

LSN a1-

Wyjście LSN a1-

Odgałęzienie 1

LSN a1-

4

LSN b1+

Wyjście LSN b1+

Odgałęzienie 1

LSN b1+

5

AUX2 +

Dodatkowe zasila-

Dodatkowe zasila-

nie napięciem –

6

AUX2 -

Dodatkowe zasila

nie napięciem***

nie napięciem –

odgałęzienie 2

7

LSN a2-

Wejście LSN a2-

Odgałęzienie 2

LSN a2-

8

LSN b2+

Wejście LSN b2+

Odgałęzienie 2

LSN b2+

*** Dodatkowe zasilanie napięciem może być doprowadzane do wyjścia AUX2

tylko w przypadku instalacji w pętli izolatorów (technika ERT)! [odpowiednie są np. izolatory YBO-R/SCI]

Dane techniczne

Elementy obsługowe i wskaźniki

2 diody LED (1x czerwona – alarm / 1x żółta – usterka)

1 przycisk (test diod LED)

Napięcie na wejściu

+20 V DC . . +30 V DC / +5 V DC

±

5 %

Napięcie wyjściowe:

- napięcie czuwania LSN

- napięcie alarmu LSN

- zasilanie dodatkowe AUX

30

±

0,85

V DC

30

±

0,85

V DC + 1,6

±

0,15

V DC (skok napięcia)

28

±

1,0

V DC

Maksymalny pobór prądu

4010 mA przy 24 V DC

Nom. pobór prądu: - moduł

- LSN

- AUX

260 mA przy 24 V DC

1,7 x pobór prądu elementów pętli LSN

1,2 x dodatkowe zasilanie napięciem AUX

Długość przyłączonej pętli dozorowej

maks. 3000 m, zależnie od konfiguracji i typu kabla

Liczba elementów pętli LSN

maks. 127 elementów pracujących w klasycznej technologii LSN

maks. 254 elementy pracujące w udoskonalonej technologii

LSN

improved

Prąd linii LSN:

- czuwanie

- alarm

maks. 750 mA, zależnie od konfiguracji i typu kabla,

maks. 1500 mA, zależnie od konfiguracji i typu kabla,

maks. 300 mA przy podłączeniu elementów pracujących w kla-

sycznej technologii LSN!

Dodatkowe zasilanie napięciem AUX

(28 V DC)

maks. 500 mA w pętli LSN (technika ERT)

lub 2 x maks. 500 mA przy 2 odgałęzieniach

Klasa ochrony

IP30 / IEC 60529

Standard bezpieczeństwa

IEC 60950 / EN 60950

Odporność na zakłócenia elektromagn.

EN 50130-4

Wytwarzanie zakłóceń elektromagn.

EN 61000-6-3

Dopuszczalna temp. pracy

-5

_

C . . . 50

_

C

Dopuszczalna temp. przechowywania

-20

_

C . . . 60

_

C

Dopuszczalna wilgotność względna

maks. 95 %, bez kondensacji

Materiał i kolor obudowy

tworzywo ABS, (UL94 V-0), antracyt, półmat, RAL 7016

Wymiary (wys. x szer. x gł.)

ok. 127 x 190 x 60 mm

Masa

ok. 440 g

1 2 3 4

5 6 7 8
