Elimination des déchets
Les outils électroportatifs, ainsi que leurs accessoires et em-
ballages, doivent pouvoir suivre chacun une voie de recyclage
appropriée.
Ne jetez pas les outils électroportatifs avec les ordures
ménagères !
Seulement pour les pays de l’Union Européenne :
Conformément à la directive européenne
2002/96/CE relative aux déchets d’équipe-
ments électriques et électroniques et sa mi-
se en vigueur conformément aux législa-
tions nationales, les outils électroportatifs
dont on ne peut plus se servir doivent être
isolés et suivre une voie de recyclage appropriée.
Sous réserve de modifications.
Español
Instrucciones de seguridad
Advertencias de peligro generales para
herramientas eléctricas
Lea íntegramente estas adverten-
cias de peligro e instrucciones.
En
caso de no atenerse a las advertencias de peligro e instruccio-
nes siguientes, ello puede ocasionar una descarga eléctrica,
un incendio y/o lesión grave.
Guardar todas las advertencias de peligro e instrucciones
para futuras consultas.
El término herramienta eléctrica empleado en las siguientes
advertencias de peligro se refiere a herramientas eléctricas
de conexión a la red (con cable de red) y a herramientas eléc-
tricas accionadas por acumulador (o sea, sin cable de red).
Seguridad del puesto de trabajo
f
Mantenga limpio y bien iluminado su puesto de trabajo.
El desorden o una iluminación deficiente en las áreas de
trabajo pueden provocar accidentes.
f
No utilice la herramienta eléctrica en un entorno con
peligro de explosión, en el que se encuentren combus-
tibles líquidos, gases o material en polvo.
Las herra-
mientas eléctricas producen chispas que pueden llegar a
inflamar los materiales en polvo o vapores.
f
Mantenga alejados a los niños y otras personas de su
puesto de trabajo al emplear la herramienta eléctrica.
Una distracción le puede hacer perder el control sobre la
herramienta eléctrica.
Seguridad eléctrica
f
El enchufe de la herramienta eléctrica debe correspon-
der a la toma de corriente utilizada. No es admisible
modificar el enchufe en forma alguna. No emplear
adaptadores en herramientas eléctricas dotadas con
una toma de tierra.
Los enchufes sin modificar adecuados
a las respectivas tomas de corriente reducen el riesgo de
una descarga eléctrica.
f
Evite que su cuerpo toque partes conectadas a tierra
como tuberías, radiadores, cocinas y refrigeradores.
El
riesgo a quedar expuesto a una sacudida eléctrica es ma-
yor si su cuerpo tiene contacto con tierra.
f
No exponga la herramienta eléctrica a la lluvia y evite
que penetren líquidos en su interior.
Existe el peligro de
recibir una descarga eléctrica si penetran ciertos líquidos
en la herramienta eléctrica.
f
No utilice el cable de red para transportar o colgar la
herramienta eléctrica, ni tire de él para sacar el enchu-
fe de la toma de corriente. Mantenga el cable de red
alejado del calor, aceite, esquinas cortantes o piezas
móviles.
Los cables de red dañados o enredados pueden
provocar una descarga eléctrica.
f
Al trabajar con la herramienta eléctrica a la intemperie
utilice solamente cables de prolongación apropiados
para su uso en exteriores.
La utilización de un cable de
prolongación adecuado para su uso en exteriores reduce el
riesgo de una descarga eléctrica.
f
Si fuese imprescindible utilizar la herramienta eléctri-
ca en un entorno húmedo, es necesario conectarla a
través de un fusible diferencial.
La aplicación de un fusi-
ble diferencial reduce el riesgo a exponerse a una descarga
eléctrica.
Seguridad de personas
f
Esté atento a lo que hace y emplee la herramienta eléc-
trica con prudencia. No utilice la herramienta eléctrica
si estuviese cansado, ni tampoco después de haber
consumido alcohol, drogas o medicamentos.
El no estar
atento durante el uso de la herramienta eléctrica puede
provocarle serias lesiones.
f
Utilice un equipo de protección personal y en todo caso
unas gafas de protección.
El riesgo a lesionarse se reduce
considerablemente si, dependiendo del tipo y la aplicación
de la herramienta eléctrica empleada, se utiliza un equipo
de protección adecuado como una mascarilla antipolvo,
zapatos de seguridad con suela antideslizante, casco, o
protectores auditivos.
f
Evite una puesta en marcha fortuita. Asegurarse de
que la herramienta eléctrica esté desconectada antes
ADVERTENCIA
OBJ_BUCH-491-006.book Page 21 Wednesday, April 6, 2011 4:45 PM
22
| Español
1 619 929 J15 | (6.4.11)
Bosch Power Tools
de conectarla a la toma de corriente y/o al montar el
acumulador, al recogerla, y al transportarla.
Si trans-
porta la herramienta eléctrica sujetándola por el interrup-
tor de conexión/desconexión, o si alimenta la herramienta
eléctrica estando ésta conectada, ello puede dar lugar a un
accidente.
f
Retire las herramientas de ajuste o llaves fijas antes de
conectar la herramienta eléctrica.
Una herramienta de
ajuste o llave fija colocada en una pieza rotante puede pro-
ducir lesiones al poner a funcionar la herramienta eléctri-
ca.
f
Evite posturas arriesgadas. Trabaje sobre una base fir-
me y mantenga el equilibrio en todo momento.
Ello le
permitirá controlar mejor la herramienta eléctrica en caso
de presentarse una situación inesperada.
f
Lleve puesta una vestimenta de trabajo adecuada. No
utilice vestimenta amplia ni joyas. Mantenga su pelo,
vestimenta y guantes alejados de las piezas móviles.
La
vestimenta suelta, el pelo largo y las joyas se pueden en-
ganchar con las piezas en movimiento.
f
Siempre que sea posible utilizar unos equipos de aspi-
ración o captación de polvo, asegúrese que éstos estén
montados y que sean utilizados correctamente.
El em-
pleo de estos equipos reduce los riesgos derivados del pol-
vo.
Uso y trato cuidadoso de herramientas eléctricas
f
No sobrecargue la herramienta eléctrica. Use la herra-
mienta eléctrica prevista para el trabajo a realizar.
Con
la herramienta adecuada podrá trabajar mejor y más segu-
ro dentro del margen de potencia indicado.
f
No utilice herramientas eléctricas con un interruptor
defectuoso.
Las herramientas eléctricas que no se pue-
dan conectar o desconectar son peligrosas y deben hacer-
se reparar.
f
Saque el enchufe de la red y/o desmonte el acumulador
antes de realizar un ajuste en la herramienta eléctrica,
cambiar de accesorio o al guardar la herramienta eléc-
trica.
Esta medida preventiva reduce el riesgo a conectar
accidentalmente la herramienta eléctrica.
f
Guarde las herramientas eléctricas fuera del alcance
de los niños. No permita la utilización de la herramienta
eléctrica a aquellas personas que no estén familiariza-
das con su uso o que no hayan leído estas instruccio-
nes.
Las herramientas eléctricas utilizadas por personas
inexpertas son peligrosas.
f
Cuide la herramienta eléctrica con esmero. Controle si
funcionan correctamente, sin atascarse, las partes mó-
viles de la herramienta eléctrica, y si existen partes ro-
tas o deterioradas que pudieran afectar al funciona-
miento de la herramienta eléctrica. Haga reparar estas
piezas defectuosas antes de volver a utilizar la herra-
mienta eléctrica.
Muchos de los accidentes se deben a
herramientas eléctricas con un mantenimiento deficiente.
f
Mantenga los útiles limpios y afilados.
Los útiles mante-
nidos correctamente se dejan guiar y controlar mejor.
f
Utilice la herramienta eléctrica, accesorios, útiles, etc.
de acuerdo a estas instrucciones, considerando en ello
las condiciones de trabajo y la tarea a realizar.
El uso de
herramientas eléctricas para trabajos diferentes de aque-
llos para los que han sido concebidas puede resultar peli-
groso.
Servicio
f
Únicamente haga reparar su herramienta eléctrica por
un profesional, empleando exclusivamente piezas de
repuesto originales.
Solamente así se mantiene la seguri-
dad de la herramienta eléctrica.
Instrucciones de seguridad para martillos
f
Utilice unos protectores auditivos.
El ruido intenso pue-
de provocar sordera.
f
Emplee las empuñaduras adicionales suministradas
con la herramienta eléctrica.
La pérdida de control sobre
la herramienta eléctrica puede provocar un accidente.
f
Sujete la herramienta eléctrica por las empuñaduras
aisladas al realizar trabajos en los que el útil pueda to-
car conductores eléctricos ocultos o el propio cable de
la herramienta eléctrica.
El contacto con conductores
bajo tensión puede hacer que las partes metálicas de la he-
rramienta eléctrica le provoquen una descarga eléctrica.
f
Utilice unos aparatos de exploración adecuados para
detectar posibles tuberías de agua y gas o cables eléc-
tricos ocultos, o consulte a la compañía local que le
abastece con energía.
El contacto con cables eléctricos
puede electrocutarle o causar un incendio. Al dañar las tu-
berías de gas, ello puede dar lugar a una explosión. La per-
foración de una tubería de agua puede redundar en daños
materiales o provocar una electrocución.
f
Trabajar sobre una base firme sujetando la herramien-
ta eléctrica con ambas manos.
La herramienta eléctrica
es guiada de forma más segura con ambas manos.
f
Asegure la pieza de trabajo.
Una pieza de trabajo fijada
con unos dispositivos de sujeción, o en un tornillo de ban-
co, se mantiene sujeta de forma mucho más segura que
con la mano.
f
Antes de depositarla, esperar a que se haya detenido la
herramienta eléctrica.
El útil puede engancharse y hacer-
le perder el control sobre la herramienta eléctrica.
Descripción y prestaciones del
producto
Lea íntegramente estas advertencias de
peligro e instrucciones.
En caso de no ate-
nerse a las advertencias de peligro e instruc-
ciones siguientes, ello puede ocasionar una
descarga eléctrica, un incendio y/o lesión gra-
ve.
Despliegue y mantenga abierta la solapa con la imagen del
aparato mientras lee las instrucciones de manejo.
OBJ_BUCH-491-006.book Page 22 Wednesday, April 6, 2011 4:45 PM
Español |
23
Bosch Power Tools
1 619 929 J15 | (6.4.11)
Utilización reglamentaria
El aparato ha sido diseñado para taladrar con percusión en
hormigón, ladrillo y piedra y para realizar trabajos de cincela-
do.
Componentes principales
La numeración de los componentes está referida a la imagen
de la herramienta eléctrica en la página ilustrada.
1
Caperuza antipolvo
2
Casquillo de enclavamiento
3
Mando desactivador de percusión y giro
4
Amortiguador de vibraciones
5
Interruptor de conexión/desconexión
6
Empuñadura (zona de agarre aislada)
7
Rueda preselectora de revoluciones/frecuencia de
percusión
8
Indicador de servicio
9
Indicador stand-by
10
Empuñadura adicional (zona de agarre aislada)
Los accesorios descritos e ilustrados no corresponden al material
que se adjunta de serie. La gama completa de accesorios opciona-
les se detalla en nuestro programa de accesorios.
Datos técnicos
Información sobre ruidos y vibraciones
Ruido determinado según EN 60745.
El nivel de presión sonora típico del aparato, determinado con
un filtro A, asciende a: Nivel de presión sonora 93 dB(A); ni-
vel de potencia acústica 104 dB(A). Tolerancia K=3 dB.
¡Usar unos protectores auditivos!
Nivel total de vibraciones (suma vectorial de tres direcciones)
determinado según EN 60745:
Taladrado con percusión en hormigón: Valor de vibraciones
generadas a
h
=10 m/s
2
, tolerancia K=1,5 m/s
2
,
Cincelar: Valor de vibraciones generadas a
h
=8 m/s
2
, toleran-
cia K=1,5 m/s
2
.
El nivel de vibraciones indicado en estas instrucciones ha sido
determinado según el procedimiento de medición fijado en la
norma EN 60745 y puede servir como base de comparación
con otras herramientas eléctricas. También es adecuado para
estimar provisionalmente la solicitación experimentada por
las vibraciones.
El nivel de vibraciones indicado ha sido determinado para las
aplicaciones principales de la herramienta eléctrica. Por ello,
el nivel de vibraciones puede ser diferente si la herramienta
eléctrica se utiliza para otras aplicaciones, con útiles diferen-
tes, o si el mantenimiento de la misma fuese deficiente. Ello
puede suponer un aumento drástico de la solicitación por vi-
braciones durante el tiempo total de trabajo.
Para determinar con exactitud la solicitación experimentada
por las vibraciones, es necesario considerar también aquellos
tiempos en los que el aparato esté desconectado, o bien, esté
en funcionamiento, pero sin ser utilizado realmente. Ello pue-
de suponer una disminución drástica de la solicitación por vi-
braciones durante el tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para proteger al
usuario de los efectos por vibraciones, como por ejemplo:
Mantenimiento de la herramienta eléctrica y de los útiles, con-
servar calientes las manos, organización de las secuencias de
trabajo.
Declaración de conformidad
Declaramos bajo nuestra responsabilidad, que el producto
descrito bajo “Datos técnicos” está en conformidad con las
normas o documentos normalizados siguientes: EN 60745
de acuerdo con las disposiciones en las directivas
2004/108/CE, 2006/42/CE.
Expediente técnico en:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 23.04.2010
Martillo perforador
GBH 5-40 DCE
Professional
Nº de artículo
3 611 B64 0..
Potencia absorbida nominal
W
1150
Revoluciones
min
-1
170 – 340
Frecuencia de percusión
– Al taladrar
– Al cincelar
min
-1
min
-1
1500 –2900
1500 –3050
Energía por percusión según
EPTA-Procedure 05/2009
J
8,8
Posiciones del cincel
12
Alojamiento del útil
SDS-max
Lubricación
Lubricación
permanente
centralizada
Ø máx. de perforación
– Hormigón (con broca
helicoidal)
– Hormigón (con broca para ta-
ladros pasantes)
– Ladrillo (con corona perfora-
dora hueca)
mm
mm
mm
40
55
90
Peso según EPTA-Procedure
01/2003
kg
6,8
Clase de protección
/
II
Estos datos son válidos para una tensión nominal de [U] 230 V. Los va-
lores pueden variar para otras tensiones y en ejecuciones específicas
para ciertos países.
Preste atención al nº de artículo en la placa de características de su apa-
rato, ya que las denominaciones comerciales de algunos aparatos pue-
den variar.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
OBJ_BUCH-491-006.book Page 23 Wednesday, April 6, 2011 4:45 PM
24
| Español
1 619 929 J15 | (6.4.11)
Bosch Power Tools
Montaje
f
Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
te.
Empuñadura adicional
f
Solamente utilice la herramienta eléctrica con la empu-
ñadura adicional 10 montada.
La empuñadura adicional
10
puede girarse a cualquier posi-
ción para permitirle trabajar manteniendo una postura firme y
cómoda.
– Afloje en sentido contrario a las agujas del reloj el mango
de la empuñadura adicional
10
y gire ésta a la posición de-
seada. Seguidamente, apriete el mango en el sentido de
las agujas del reloj para sujetar la empuñadura adicional
10
.
Cambio de útil
El portaútiles SDS-max le permite cambiar el útil de forma
sencilla y cómoda sin precisar para ello una herramienta.
La caperuza antipolvo
1
evita en gran medida que el polvo que
se va produciendo al trabajar penetre en el portaútiles. Al
montar el útil, preste atención a no dañar la caperuza antipol-
vo
1
.
f
Haga sustituir de inmediato una caperuza antipolvo de-
teriorada. Se recomienda que este trabajo sea realiza-
do por un servicio técnico.
Montaje del útil (ver figura A)
– Limpie primero y aplique a continuación una capa ligera de
grasa al extremo de inserción del útil.
Los símbolos rojos (candados abiertos y franjas) que apare-
cen en el casquillo de enclavamiento
2
indican que el portaú-
tiles ésta abierto.
– Inserte girando el útil en el portaútiles de manera que éste
quede sujeto automáticamente. En ese caso salta hacia de-
lante automáticamente el casquillo de enclavamiento, y los
símbolos rojos desaparecen. Ello señaliza que ha sido en-
clavado el portaútiles.
Desmontaje del útil (ver figura B)
– Empuje hacia atrás el casquillo de enclavamiento
2
de ma-
nera que éste quede enclavado. Vuelven a ser visibles de
nuevo los símbolos rojos del casquillo de enclavamiento. El
casquillo de enclavamiento se mantiene por sí solo en esa
posición, lo cual permite retirar el útil sin tener que sujetar
el casquillo de enclavamiento.
Aspiración de polvo y virutas
El polvo de ciertos materiales como, pinturas que contengan
plomo, ciertos tipos de madera y algunos minerales y meta-
les, puede ser nocivo para la salud. El contacto y la inspiración
de estos polvos pueden provocar en el usuario o en las perso-
nas circundantes reacciones alérgicas y/o enfermedades res-
piratorias.
Ciertos polvos como los de roble, encina y haya son conside-
rados como cancerígenos, especialmente en combinación
con los aditivos para el tratamiento de la madera (cromatos,
conservantes de la madera). Los materiales que contengan
amianto solamente deberán ser procesados por especialis-
tas.
– Observe que esté bien ventilado el puesto de trabajo.
– Se recomienda una mascarilla protectora con un filtro de la
clase P2.
Observe las prescripciones vigentes en su país sobre los ma-
teriales a trabajar.
Operación
Puesta en marcha
f
¡Observe la tensión de red! La tensión de alimentación
deberá coincidir con las indicaciones en la placa de ca-
racterísticas de la herramienta eléctrica. Las herra-
mientas eléctricas marcadas con 230 V pueden funcio-
nar también a 220 V.
Ajuste del modo de operación
Con el mando desactivador de percusión y giro
3
puede Ud.
ajustar el modo de operación de la herramienta eléctrica.
Observación:
¡Únicamente cambie el modo de operación es-
tando desconectada la herramienta eléctrica! En caso contra-
rio podría dañarse la herramienta eléctrica.
– Gire el mando desactivador de percusión y giro
3
a la posi-
ción deseada.
En la posición “
Cincelar
”, la frecuencia de percusión preajus-
tada en la rueda de ajuste
7
es aumentada automáticamente
al conectar la herramienta eléctrica para que ésta opere con
una mayor potencia.
Conexión/desconexión al taladrar
– Para la
puesta en marcha
de la herramienta eléctrica ac-
cionar y mantener en esa posición el interruptor de co-
nexión/desconexión
5
.
– Para
desconectar
la herramienta eléctrica soltar el inte-
rruptor de conexión/desconexión
5
.

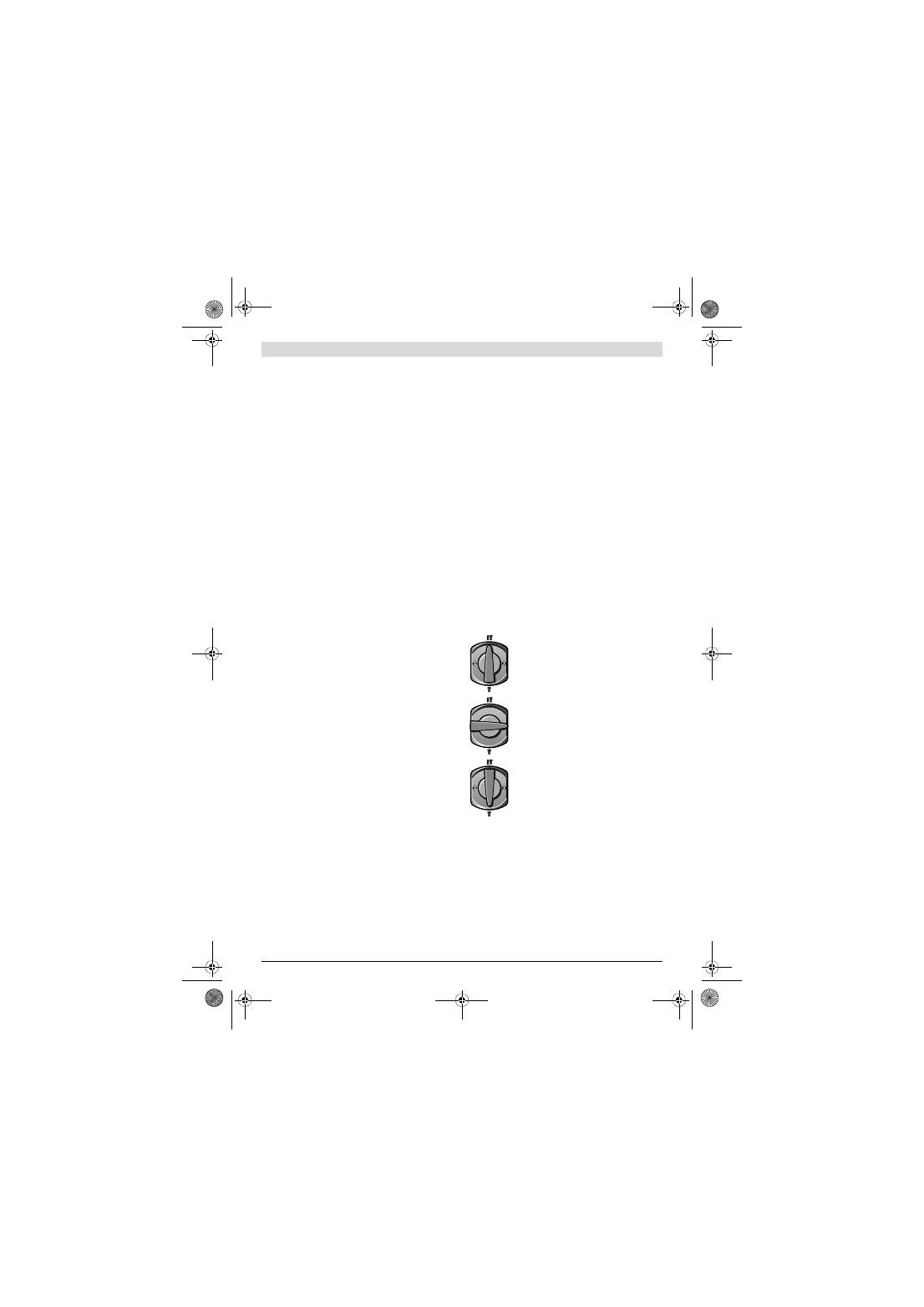

Posición para
Taladrar con percusión
Si el útil no comienza a girar inmediatamente
nada más conectar la herramienta eléctrica,
déjela funcionar a bajas revoluciones hasta
que gire también el útil.
Posición
Vario-Lock
para modificar la posi-
ción del cincel
Posición para
Cincelar
OBJ_BUCH-491-006.book Page 24 Wednesday, April 6, 2011 4:45 PM
Español |
25
Bosch Power Tools
1 619 929 J15 | (6.4.11)
Conexión/desconexión al cincelar
– Para la
puesta en marcha
de la herramienta eléctrica, pre-
sione arriba (
I
) el interruptor de conexión/desconexión
5
hasta lograr enclavarlo.
– Para
desconectar
la herramienta eléctrica, presione abajo
(
0
) el interruptor de conexión/desconexión
5
y suéltelo a
continuación.
A bajas temperaturas, la herramienta eléctrica deberá funcio-
nar primero durante cierto tiempo hasta que alcance su pleno
rendimiento de percusión/impacto.
Ajuste del nº de revoluciones/frecuencia de
percusión
El regulador electrónico permite preseleccionar de forma
continua las revoluciones y la frecuencia de percusión para
adaptarlas a los requerimientos de trabajo.
La electrónica Constante mantiene prácticamente constantes
las revoluciones y la frecuencia de impacto independiente-
mente de la carga.
Al conectar el enchufe de red a la toma de corriente, o tras un
corte del fluido eléctrico, el regulador ajusta automáticamen-
te el nº máximo de revoluciones e impactos. Ello le permite
trabajar a la potencia óptima si se hubiese preajustado un va-
lor reducido en la rueda de ajuste
7
.
– Seleccione las revoluciones adecuadas de acuerdo al ma-
terial a trabajar con la rueda de ajuste
7
.
Los valores indicados en la siguiente tabla son solamente
orientativos.
Embrague limitador de par
f
En caso de engancharse o bloquearse el útil se desaco-
pla el husillo de la unidad de accionamiento. Debido a la
elevada fuerza de reacción resultante, siempre sujete
la herramienta eléctrica con ambas manos y trabaje so-
bre una base firme.
f
En caso de bloquearse el útil, desconectar la herra-
mienta eléctrica y liberar el útil. Si el aparato se conec-
ta estando bloqueado el útil de taladrar se producen
unos pares de reacción muy elevados.
Modificación de la posición para cincelar
(Vario-Lock)
El cincel puede sujetarse en 12 posiciones diferentes. Ello le
permite adoptar en cada caso una posición de trabajo óptima.
– Monte el cincel en el portaútiles.
– Gire el mando desactivador de percusión y giro
3
a la posi-
ción “Vario-Lock” (ver “Ajuste del modo de operación”,
página 24).
– Gire el portaútiles hasta conseguir la posición del cincel
deseada.
– Gire el mando desactivador de percusión y giro
3
a la posi-
ción “Cincelar”. El portaútiles queda retenido entonces en
esa posición.
f
Para cincelar deberá colocarse siempre el mando des-
activador de percusión y giro 3 en la posición “Cince-
lar”.
Instrucciones para la operación
f
Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
te.
Amortiguador de vibraciones
El amortiguador de vibraciones integrado se encarga de ate-
nuar las vibraciones.
El material especial utilizado en la empuñadura permite un
mejor agarre y manejabilidad de la herramienta eléctrica.
Mantenimiento y servicio
Mantenimiento y limpieza
f
Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
te.
f
Mantenga limpia la herramienta eléctrica y las rejillas
de refrigeración para trabajar con eficacia y seguridad.
f
Haga sustituir de inmediato una caperuza antipolvo de-
teriorada. Se recomienda que este trabajo sea realiza-
do por un servicio técnico.
Indicador de servicio 8
Si el desgaste de las escobillas es excesivo, la herramienta
eléctrica se desconecta automáticamente. Esto se señaliza
aprox. unas 8 horas antes al encenderse o parpadear previa-
mente el indicador de servicio
8
. La herramienta eléctrica de-
berá enviarse para su mantenimiento a uno de los servicios
técnicos que se indican bajo el apartado “Servicio técnico y
atención al cliente”.
Indicador stand-by 9
Con el enchufe conectado y la tensión de red presente deberá
encenderse el indicador stand-by
9
. Si, estando encendido el
indicador stand-by
9
, la herramienta eléctrica no pudiese co-
nectarse, ésta deberá enviarse al servicio técnico; ver direc-
ciones en el apartado “Servicio técnico y atención al cliente”,
página 26.
Aplicación
Posición rueda
de ajuste
Trabajos en enlucidos/materiales de
construcción ligeros
Desprendimiento de azulejos
Trabajos en ladrillo
Trabajos en hormigón
OBJ_BUCH-491-006.book Page 25 Wednesday, April 6, 2011 4:45 PM
