Bosch gsr mx2drive professional: Svenska

Svenska

 |

75

Bosch Power Tools

1 609 92A 0CA | (24.6.13)

 Svenska |

75

Svenska

Allmänna säkerhetsanvisningar för elverktyg

Läs noga igenom alla säkerhetsanvisningar och instruktioner.

Fel som

uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte

följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till

batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet



Håll arbetsplatsen ren och välbelyst.

Oordning på arbetsplatsen och dåligt belyst

arbetsområde kan leda till olyckor.



Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser

eller damm.

Elverktygen alstrar gnistor som kan antända dammet eller gaserna.



Håll under arbetet med elverktyget barn och obehöriga personer på betryggande

avstånd.

Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet



Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte

förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverk-

tyg.

Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.



Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och

kylskåp.

Det finns en större risk för elstöt om din kropp är jordad.



Skydda elverktyget mot regn och väta.

Tränger vatten in i ett elverktyg ökar risken för

elstöt.



Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverk-

tyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på

avstånd från värme, olja, skarpa kanter och rörliga maskindelar.

Skadade eller till-

trasslade ledningar ökar risken för elstöt.



När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som

är avsedda för utomhusbruk.

Om en lämplig förlängningssladd för utomhusbruk

används minskar risken för elstöt.



Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets använd-

ning i fuktig miljö.

Felströmsskyddet minskar risken för elstöt.

Personsäkerhet



Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft.

Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller

mediciner.

Under användning av elverktyg kan även en kort ouppmärksamhet leda till all-

varliga kroppsskador.

VARNING

OBJ_BUCH-1208-003.book  Page 75  Monday, June 24, 2013  3:19 PM

1 609 92A 0CA | (24.6.13)

Bosch Power Tools

76

 | Svenska



Bär alltid personlig skyddsutrustning och skyddsglasögon.

Användning av personlig

skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och

hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.



Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du

ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp

eller bär elverktyget.

Om du bär elverktyget med fingret på strömställaren eller ansluter

påkopplat elverktyg till nätströmmen kan olycka uppstå.



Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget.

Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.



Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen.

I

detta fall kan du lättare kontrollera elverktyget i oväntade situationer.



Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret,

kläderna och handskarna på avstånd från rörliga delar.

Löst hängande kläder, långt

hår och smycken kan dras in av roterande delar.



När elverktyg används med dammutsugnings- och -uppsamlingsutrustning, se till

att dessa är rätt monterade och används på korrekt sätt.

Användning av damm-

utsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg



Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg.

Med ett

lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.



Ett elverktyg med defekt strömställare får inte längre användas.

Ett elverktyg som

inte kan kopplas in eller ur är farligt och måste repareras.



Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar

utförs, tillbehörsdelar byts ut eller elverktyget lagras.

Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.



Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer

som inte är förtrogna med dess användning eller inte läst denna anvisning.

Elverkty-

gen är farliga om de används av oerfarna personer.



Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt

och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till

att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan

elverktyget tas i bruk.

Många olyckor orsakas av dåligt skötta elverktyg.



Håll skärverktygen skarpa och rena.

Omsorgsfullt skötta skärverktyg med skarpa eggar

kommer inte så lätt i kläm och går lättare att styra.



Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta

hänsyn till arbetsvillkoren och arbetsmomenten.

Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer uppstå.

Omsorgsfull hantering och användning av sladdlösa elverktyg



Ladda batterierna endast i de laddare som tillverkaren rekommenderat.

Om en lad-

dare som är avsedd för en viss typ av batterier används för andra batterityper finns risk

för brand.



Använd endast batterier som är avsedda för aktuellt elverktyg.

Används andra batte-

rier finns risk för kroppsskada och brand.

OBJ_BUCH-1208-003.book  Page 76  Monday, June 24, 2013  3:19 PM

Svenska

 |

77

Bosch Power Tools

1 609 92A 0CA | (24.6.13)

 Svenska |

77



Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd

från reservbatterier för att undvika en bygling av kontakterna.

En kortslutning av bat-

teriets kontakter kan leda till brännskador eller brand.



Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik

kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i

kontakt med ögonen uppsök dessutom läkare.

Batterivätskan kan medföra hudirrita-

tion och brännskada.

Service



Låt endast kvalificerad fackpersonal reparera elverktyget och endast med original-

reservdelar.

Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för borrmaskiner och skruvdragare



Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen

där insatsverktyget eller skruven kan skada dolda elledningar.

Kontakt med en spän-

ningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till

elstöt.



Använd elverktyget med medlevererade stödhandtag.

Risk finns för personskada om

du förlorar kontrollen över elverktyget.



Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller

konsultera lokalt distributionsföretag.

Kontakt med elledningar kan förorsaka brand

och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan för-

orsaka sakskador.



Slå genast ifrån elverktyget om insatsverktyget blockerar. Var förberedd på höga

reaktionsmoment som kan orsaka bakslag.

Insatsverktyget blockerar om:

— elverktyget överbelastas eller

— snedvrids i arbetsstycket.



Håll stadigt tag i elverktyget.

Vid idragning och urdragning av skruvar kan kortvarigt

höga reaktionsmoment uppstå.



Säkra arbetsstycket.

Ett arbetsstycke som är fastspänt i en uppspänningsanordning

eller ett skruvstycke hålls säkrare än med handen.



Vänta tills elverktyget stannat helt innan du lägger bort det.

Insatsverktyget kan haka

upp sig och leda till att du kan förlora kontrollen över elverktyget.



Öppna inte batteriet.

Detta kan leda till kortslutning.

Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, vatten

och fukt.

Explosionsrisk föreligger.



I skadat eller felanvänt batteri kan ångor uppstå. Tillför friskluft och uppsök läkare

vid åkommor.

Ångorna kan leda till irritation i andningsvägarna.



Använd batteriet endast med Bosch elverktyget.

Detta skyddar batteriet mot farlig

överbelastning.

OBJ_BUCH-1208-003.book  Page 77  Monday, June 24, 2013  3:19 PM

1 609 92A 0CA | (24.6.13)

Bosch Power Tools

78

 | Svenska



Använd endast originalbatterier från Bosch med den spänning som anges på elverk-

tygets typskylt.

Om andra batterier används, t. ex. kopierade batterier, renoverade bat-

terier eller batterier av främmande fabrikat, finns risk för att batteriet exploderar och

orsakar person- och materialskador.

Ytterligare säkerhets- och arbetsanvisningar



Damm från material som t. ex. blyhaltig målning, vissa trädslag, mineraler och

metall kan vara hälsovådliga och utlösa allergiska reaktioner, andningsvägssjukdo-

mar och/eller cancer.

 Endast yrkesmän får bearbeta asbesthaltigt material.

–

Se till att arbetsplatsen är väl ventilerad.

–

Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.



Innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte osv) och för

transport och lagring ställ riktningsomkopplaren i mittläge.

Om strömställaren

Till/Från oavsiktligt påverkas finns risk för kroppsskada.



Batteriet levereras ofullständigt laddad. För full effekt ska batteriet före första

användningen laddas upp i laddaren.



Läsa noga igenom laddarens bruksanvisning.



Elverktyget ska vara frånkopplat när det förs mot skruven.

Roterande insatsverktyg

kan slira bort.



Håll stadigt tag i elverktyget.

Vid omkoppling av växelläge kan kortsiktigt höga reak-

tionsmoment uppstå. Vid omkoppling av växelläge kan ljud uppstå.



För att spara energi, koppla på elverktyget endast när du vill använda det.

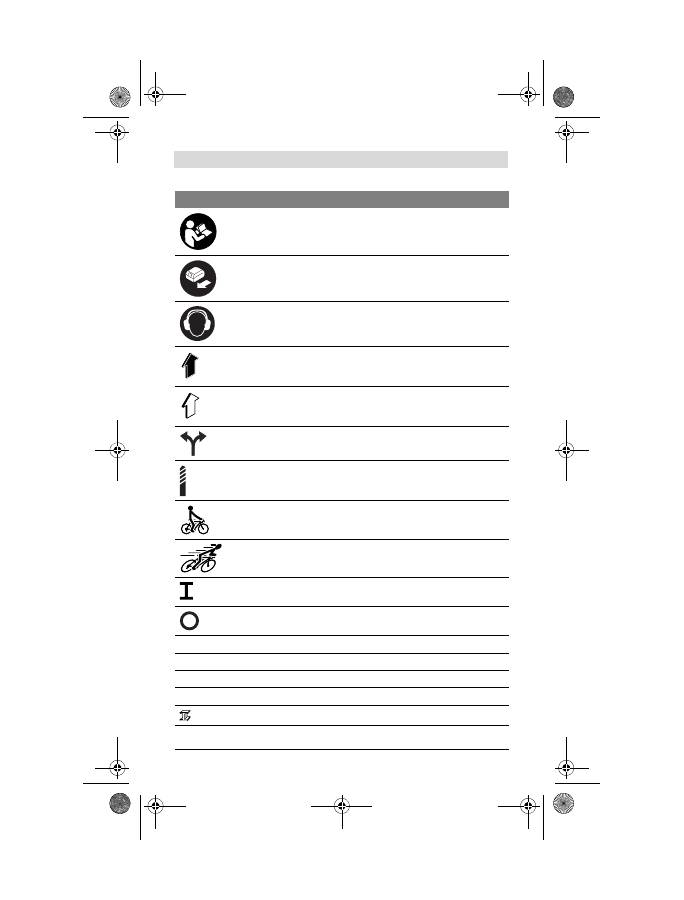

Symboler

Symbolerna nedan är viktiga för att kunna läsa och förstå bruksanvisningen. Lägg symbo-

lerna och deras betydelse på minnet. Korrekt tolkning av symbolerna hjälper till att bättre

och säkrare använda elverktyget.

Symbol

Betydelse

GSR Mx2Drive: Sladdlös borrskruvdragare

Gråmarkerat område: Handtag (isolerad greppyta)

Produktnummer

OBJ_BUCH-1208-003.book  Page 78  Monday, June 24, 2013  3:19 PM

Svenska

 |

79

Bosch Power Tools

1 609 92A 0CA | (24.6.13)

 Svenska |

79

Läs noga igenom alla säkerhetsanvisningar och instruktioner.

Vid alla åtgärder på elverktyget ska batteriet tas bort.

Bär hörselskydd.

Rörelseriktning

Reaktionsriktning

Höger-/vänstergång

Borrning och skruvdragning

Lågt varvtal

Högt varvtal

Inkoppling

Urkoppling

U

Märkspänning

n

0

 1

Tomgångsvarvtal (1a växeln)

n

0

 2

Tomgångsvarvtal (2a växeln)

M

max. vridmoment enligt ISO 5393

Metall

Symbol

Betydelse

OBJ_BUCH-1208-003.book  Page 79  Monday, June 24, 2013  3:19 PM

1 609 92A 0CA | (24.6.13)

Bosch Power Tools

80

 | Svenska

Leveransen omfattar

Sladdlös borrskruvdragare.

Batteri, insatsverktyg och ytterligare avbildat eller beskrivet tillbehör ingår inte i standard-

leverans.

I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Ändamålsenlig användning

Elverktyget är avsett för i- och urdragning av skruvar samt för borrning i trä och plast.

Belysningen i detta elverktyg är avsett för att belysa verktygets direkta arbetsområde och är

inte lämpligt för att lysa upp rum i bostaden.

Tekniska data

Produktens tekniska data hittar du i tabellen på sidan 276.

Försäkran om överensstämmelse

Vi intygar under ensamt ansvar att den produkt som beskrivs under ”Tekniska data” stämmer

överens med följande standarder och dokument: EN 60745 enligt bestämmelserna i direk-

tiven 2009/125/EG (förordning 1194/2012), 2011/65/EU, 2004/108/EG, 2006/42/EG.

Trä

Ø

Borrdiameter  max.

Ø

max.  skruv-Ø

Verktygsfäste

Vikt enligt EPTA-Procedure 01/2003

L

wA

Ljudeffektnivå

L

pA

Ljudtrycksnivå

K

Onogrannhet

a

h

Totalt vibrationsemissionsvärde

Symbol

Betydelse

OBJ_BUCH-1208-003.book  Page 80  Monday, June 24, 2013  3:19 PM

Svenska

 |

81

Bosch Power Tools

1 609 92A 0CA | (24.6.13)

 Svenska |

81

Teknisk tillverkningsdokumentation (2006/42/EG) fås från:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

11.07.2011

Buller-/vibrationsdata

Produktens mätvärden hittar du i tabellen på sidan 276.

Totala ljud- och vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt

EN 60745.

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod

som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mät-

metoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget.

Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte

underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under

arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget

är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelast-

ningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan

t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation

av arbetsförloppen.

Montering och drift

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Handlingsmål

Figur

Sida

Borttagning av batteri

1

277

Insättning av batteri

2

277

Montering av insatsverktyg

3

277

Inställning av rotationsriktning

4

278

Inställning av varvtal

5

279

In-/urkoppling

6

279

Välj tillbehör

–

280

OBJ_BUCH-1208-003.book  Page 81  Monday, June 24, 2013  3:19 PM

1 609 92A 0CA | (24.6.13)

Bosch Power Tools

82

 | Svenska

Underhåll och rengöring



Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och

reservdelar. Sprängskisser och information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och

tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som

finns på elverktygets typskylt.

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: (020) 414455 (inom Sverige)

Fax: (011) 187691

Transport

De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan

utan ytterligare förpliktelser transportera batterierna på allmän väg.

Vid transport genom tredje person (t. ex. flygfrakt eller spedition) ska speciella villkor för för-

packning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för

farligt gods konsulteras.

Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka bat-

teriet så att det inte kan röras i förpackningen.

Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt

för återvinning.

Släng inte elverktyg och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU måste obrukbara elverktyg och

enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batte-

rier separat omhändertas och på miljövänligt sätt lämnas in för återvin-

ning.

Ändringar förbehålles.

OBJ_BUCH-1208-003.book  Page 82  Monday, June 24, 2013  3:19 PM
