Opće upute za sigurnost za električne alate

Treba pročitati sve napomene o sigurnosti i upute.

Ako se ne bi

poštivale napomene o sigurnosti i upute to bi moglo uzrokovati

strujni udar, požar i/ili teške ozljede.

Sačuvajte sve napomene o sigurnosti i upute za buduću primjenu.

U daljnjem tekstu korišten pojam „Električni alat“ odnosi se na električne alate s priključkom

na električnu mrežu (s mrežnim kabelom) i na električne alate s napajanjem iz aku baterije

(bez mrežnog kabela).

Sigurnost na radnom mjestu



Održavajte vaše radno mjesto čistim i dobro osvijetljenim.

Nered ili neosvijetljeno

radno mjesto mogu uzrokovati nezgode.



Ne radite s električnim alatom u okolini ugroženoj eksplozijom, u kojoj se nalaze za-

paljive tekućine, plinovi ili prašina.

Električni alati proizvode iskre koje mogu zapaliti

prašinu ili pare.



Tijekom uporabe električnog alata djecu i ostale osobe držite dalje od mjesta rada.

U slučaju skretanja pozornosti mogli bi izgubiti kontrolu nad uređajem.

Električna sigurnost



Priključni utikač električnog alata mora odgovarati utičnici. Na utikaču se ni na koji

način ne smiju izvoditi izmjene. Ne koristite adapterski utikač zajedno sa zaštitno

uzemljenim električnim alatom.

Utikač na kojem nisu vršene izmjene i odgovarajuća

utičnica smanjuju opasnost od strujnog udara.



Izbjegavajte dodir tijela s uzemljenim površinama, kao što su cijevi, radijatori, šted-

njaci i hladnjaci.

Postoji povećana opasnost od električnog udara ako bi vaše tijelo bilo

uzemljeno.



Uređaj držite dalje od kiše ili vlage.

Prodiranje vode u električni alat povećava opasnost

od strujnog udara.



Ne zloupotrebljavajte priključni kabel za nošenje, vješanje električnog alata ili za iz-

vlačenje utikača iz mrežne utičnice. Priključni kabel držite dalje od izvora topline,

ulja, oštrih rubova ili pomičnih dijelova uređaja.

Oštećen ili usukan priključni kabel po-

većava opasnost od strujnog udara.



Ako sa električnim alatom radite na otvorenom, koristite samo produžni kabel koji

je prikladan za uporabu na otvorenom.

Primjena produžnog kabela prikladnog za rad na

otvorenom smanjuje opasnost od strujnog udara.



Ako se ne može izbjeći uporaba električnog alata u vlažnoj okolini, koristite zaštitnu

sklopku struje kvara.

Primjenom zaštitne sklopke struje kvara izbjegava se opasnost od

električnog udara.

UPOZORENJE

OBJ_BUCH-1208-003.book  Page 225  Monday, June 24, 2013  3:19 PM

1 609 92A 0CA | (24.6.13)

Bosch Power Tools

226

 | Hrvatski

Sigurnost ljudi



Budite pažljivi, pazite što činite i postupajte oprezno kod rada s električnim alatom.

Ne koristite električni alat ako ste umorni ili pod utjecajem droga, alkohola ili lijeko-

va.

Trenutak nepažnje kod uporabe električnog alata može uzrokovati teške ozljede.



Nosite osobnu zaštitnu opremu i uvijek nosite zaštitne naočale.

Nošenje osobne zaštitne

opreme, kao što je maska za prašinu, sigurnosna obuća koja ne kliže, zaštitna kaciga ili štitnik

za sluh, ovisno od vrste i primjene električnog alata, smanjuje opasnost od ozljeda.



Izbjegavajte nehotično puštanje u rad. Prije nego što ćete utaknuti utikač u utičnicu

i/ili staviti aku-bateriju, provjerite je li električni alat isključen.

Ako kod nošenja elek-

tričnog alata imate prst na prekidaču ili se uključen uređaj priključi na električno napaja-

nje, to može dovesti do nezgoda.



Prije uključivanja električnog alata uklonite alate za podešavanje ili vijčani ključ.

Alat ili ključ koji se nalazi u rotirajućem dijelu uređaja može dovesti do nezgoda.



Izbjegavajte neuobičajene položaje tijela. Zauzmite siguran i stabilan položaj tijela i

u svakom trenutku održavajte ravnotežu.

Na taj način možete električni alat bolje kon-

trolirati u neočekivanim situacijama.



Nosite prikladnu odjeću. Ne nosite široku odjeću ili nakit. Kosu, odjeću i rukavice dr-

žite dalje od pomičnih dijelova.

Nepričvršćenu odjeću, dugu kosu ili nakit mogu zahvatiti

pomični dijelovi.



Ako se mogu montirati naprave za usisavanje i hvatanje prašine, provjerite da li su

iste priključene i da li se mogu ispravno koristiti.

Primjena naprave za usisavanje može

smanjiti ugroženost od prašine.

Brižljiva uporaba i ophođenje s električnim alatima



Ne preopterećujte uređaj. Za vaš rad koristite za to predviđen električni alat.

S odgovarajućim električnim alatom radit ćete bolje i sigurnije u navedenom području

učinka.



Ne koristite električni alat čiji je prekidač neispravan.

Električni alat koji se više ne mo-

že uključivati i isključivati opasan je i mora se popraviti.



Izvucite utikač iz mrežne utičnice i/ili izvadite aku-bateriju prije podešavanja uređa-

ja, zamjene pribora ili odlaganja uređaja.

Ovim mjerama opreza izbjeći će se nehotično

pokretanje električnog alata.



Električni alat koji ne koristite spremite izvan dosega djece. Ne dopustite rad s ure-

đajem osobama koje nisu s njim upoznate ili koje nisu pročitale ove upute.

Električni

alati su opasni ako s njima rade neiskusne osobe.



Održavajte električni alat s pažnjom. Kontrolirajte da li pomični dijelovi uređaja bespri-

jekorno rade i da nisu zaglavljeni, da li su dijelovi polomljeni ili tako oštećeni da se ne

može osigurati funkcija električnog alata. Prije primjene ove oštećene dijelove treba

popraviti.

Mnoge nezgode imaju svoj uzrok u slabo održavanim električnim alatima.



Rezne alate održavajte oštrim i čistim.

Pažljivo održavani rezni alati s oštrim oštricama

manje će se zaglaviti i lakše se s njima radi.



Električni alat, pribor, radne alate, itd. koristite prema ovim uputama i na način kako

je to propisano za poseban tip uređaja. Kod toga uzmite u obzir radne uvjete i izvo-

OBJ_BUCH-1208-003.book  Page 226  Monday, June 24, 2013  3:19 PM

Hrvatski

 |

227

Bosch Power Tools

1 609 92A 0CA | (24.6.13)

 Hrvatski |

227

đene radove.

Uporaba električnih alata za druge primjene nego što je to predviđeno, mo-

že dovesti do opasnih situacija.

Brižljivo ophođenje i uporaba akumulatorskih alata



Aku-bateriju punite samo u punjačima koje preporučuje proizvođač.

Za punjač koji je

predviđen za jednu određenu vrstu aku-baterije, postoji opasnost od požara ako bi se ko-

ristio s drugom aku-baterijom.



U električnim alatima koristite samo za to predviđenu aku-bateriju.

Uporaba drugih

aku-baterija može dovesti do ozljeda i opasnosti od požara.



Nekorištene aku-baterije držite dalje od uredskih spajalica, kovanica, ključeva, ča-

vala, vijaka ili drugih sitnih metalnih predmeta koji bi mogli uzrokovati premošćenje

kontakata.

Kratki spoj između kontakata aku-baterije može imati za posljedicu opekline

ili požar.



Kod pogrešne primjene iz aku-baterije može isteći tekućina. Izbjegavajte kontakt s

ovom tekućinom. Kod slučajnog kontakta ugroženo mjesto treba isprati vodom. Ako

bi ova tekućina dospjela u oči, zatražite pomoć liječnika.

Istekla tekućina iz aku-bate-

rije može dovesti do nadražaja kože ili opeklina.

Servisiranje



Popravak vašeg električnog alata prepustite samo kvalificiranom stručnom osoblju

ovlaštenog servisa i samo s originalnim rezervnim dijelovima.

Na taj će se način osi-

gurati da ostane sačuvana sigurnost uređaja.

Upute za sigurnost za bušilice i odvijače



Uređaj držite na izoliranim površinama zahvata, ako izvodite radove kod kojih bi

radni alat ili vijak mogli zahvatiti skrivene električne vodove.

Kontakt sa vodom pod

naponom može i metalne dijelove uređaja staviti pod napon i dovesti do strujnog udara.



Koristite pomoćne ručke ako su isporučene s električnim alatom.

Gubitak kontrole

nad električnim alatom može prouzročiti ozljede.



Primijenite prikladan uređaj za traženje kako bi se pronašli skriveni opskrbni vodovi

ili zatražite pomoć lokalnog distributera.

Kontakt s električnim vodovima može dovesti

do požara i električnog udara. Oštećenje plinske cijevi može dovesti do eksplozije. Probi-

janje vodovodne cijevi uzrokuje materijalne štete.



Odmah isključite električni alat ako je električni alat blokiran. Pazite na velike za-

kretne momente koji mogu uzrokovati povratni udar.

Radni alat se blokira kad se:

– električni alat preoptereti ili

– obrađivani izradak ukliješti.



Električni alat držite čvrsto.

Kod stezanja i otpuštanja vijaka mogu se na kratko pojaviti

veliki momenti reakcije.



Osigurajte izradak.

Izradak stegnut pomoću stezne naprave ili škripca sigurnije će se dr-

žati nego s vašom rukom.



Prije njegovog odlaganja pričekajte da se električni alat zaustavi do stanja mirova-

nja.

Električni alat se može zaglaviti, što može dovesti gubitka kontrole nad električnim

alatom.

OBJ_BUCH-1208-003.book  Page 227  Monday, June 24, 2013  3:19 PM

1 609 92A 0CA | (24.6.13)

Bosch Power Tools

228

 | Hrvatski



Ne otvarajte aku-bateriju.

Postoji opasnost od kratkog spoja.

Zaštitite aku-bateriju od izvora topline, npr. i od trajnog Sunčevog zračenja,

vatre, vode i vlage.

Inače postoji opasnost od eksplozije.



Kod oštećenja i nestručne uporabe aku-baterije mogu se pojaviti pare. Dovedite

svježi zrak i u slučaju poteškoća zatražite pomoć liječnika.

Pare mogu nadražiti dišne

putove.



Aku-bateriju koristite samo u spoju sa vašim Bosch električnim alatom.

Samo tako će

se aku-baterija zaštititi od opasnog preopterećenja.



Koristite originalne Bosch aku-baterije sa naponom navedenim na tipskoj pločici va-

šeg električnog alata.

Kod uporabe drugih aku-baterija, npr. imitacija, dorađenih aku-

baterija ili baterija drugih proizvođača, postoji opasnost od ozljeda kao i materijalnih šteta

zbog eksplodiranih aku-baterija.

Ostale upute za sigurnost i rad



Prašina od materijala kao i od premaza sa sadržajem olova, te prašina od nekih vrsta

drva, minerala i metala, može biti štetna za zdravlje i može dovesti do alergijskih re-

akcija, oboljenja dišnih putova i/ili raka.

 Materijal koji sadrži azbest smiju obrađivati sa-

mo stručne osobe.

–

Osigurajte dobru ventilaciju radnog mjesta.

–

Preporučuje se uporaba zaštitne maske sa filterom klase P2.

Pridržavajte se važećih propisa za obrađivane materijale.



Prije svih radova na električnom alatu (npr. održavanje (zamjena alata, itd.), kao i

kod njegovog transporta i spremanja, preklopku smjera rotacije treba prebaciti u

srednji položaj.

Kod nehotičnog aktiviranja prekidača za uključivanje/isključivanje po-

stoji opasnost od ozljeda.



Aku-baterija se isporučuje djelomično napunjena. Kako bi se postigla puna snaga

aku-baterije, prije prve primjene aku-bateriju do kraja napunite u punjaču.



Pročitajte upute za uporabu punjača.



Električni alat stavite na vijak samo u isključenom stanju.

Radni alati koji se okreću

mogu kliznuti.



Električni alat držite čvrsto.

Kod promjene brzina kratkotrajno se mogu pojaviti veći mo-

menti reakcije. Kod promjene brzina mogu se pojaviti šumovi.



Za štednju električne energije, električni alat uključite samo ako ćete ga koristiti.

Simboli

Dolje prikazani simboli od značaja su za čitanje i razumijevanje uputa za rukovanje. Obratite

pozornost na ove simbole i njihovo značenje. Ispravno tumačenje simbola pomoći će vam da

električni alat bolje i sigurnije koristite.

OBJ_BUCH-1208-003.book  Page 228  Monday, June 24, 2013  3:19 PM

Hrvatski

 |

229

Bosch Power Tools

1 609 92A 0CA | (24.6.13)

 Hrvatski |

229

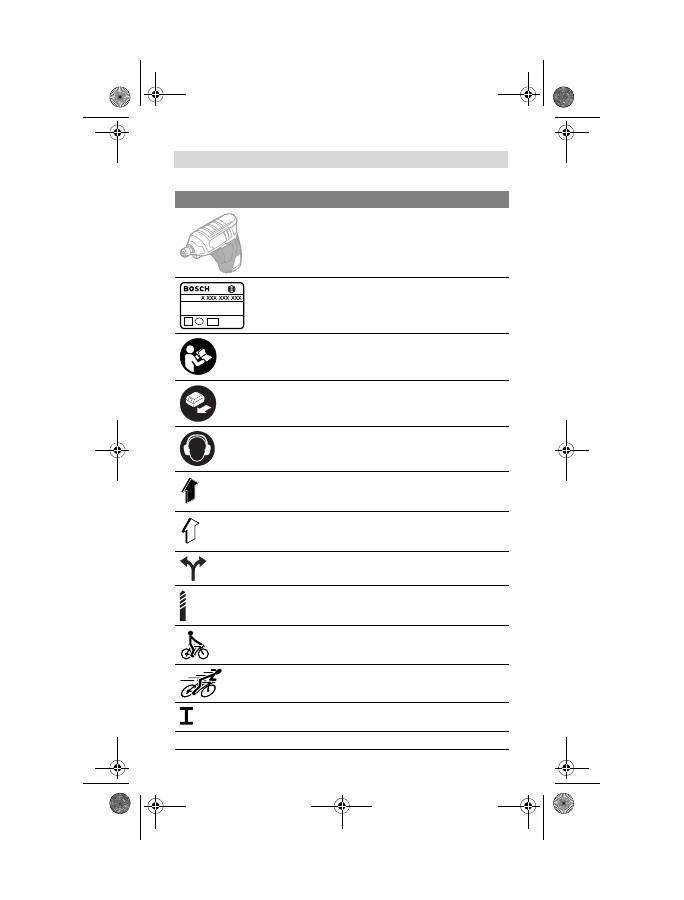

Simbol

Značenje

GSR Mx2Drive: Aku-bušilica i odvijač

Sivo označeno područje: Ručka (izolirana površina zahvata)

Kataloški br.

Pročitajte sve napomene za sigurnost i upute.

Aku-bateriju izvadite prije svih radova na električnom alatu.

Nosite štitnike za sluh.

Smjer gibanja

Smjer reakcije

Rotacija desno/lijevo

Bušenje i uvijanje vijaka

Mali broj okretaja

Veliki broj okretaja

Uključivanje

OBJ_BUCH-1208-003.book  Page 229  Monday, June 24, 2013  3:19 PM

1 609 92A 0CA | (24.6.13)

Bosch Power Tools

230

 | Hrvatski

Opseg isporuke

Aku-bušilica i odvijač.

Aku-baterija, radni alat i ostali prikazan ili opisan pribor ne pripadaju standardnom opsegu

isporuke.

Kompletni pribor možete naći u našem programu pribora.

Uporaba za određenu namjenu

Električni alat je predviđen za uvijanje i otpuštanje vijka, kao i za bušenje drva i plastike.

Svjetlo na električnom alatu namijenjeno je za izravno osvjetljavanje područja rada električ-

nog alata i nije primjereno kao sredstvo za rasvjetu prostorije u domaćinstvu.

Tehnički podaci

Tehnički podaci za proizvod navedeni su u tablici na stranici 276.

Isključivanje

U

Nazivni napon

n

0

 1

Broj okretaja pri praznom hodu (1. brzina)

n

0

 2

Broj okretaja pri praznom hodu (2. brzina)

M

Maksimalni okretni moment prema ISO 5393

Metal

Drvo

Ø

Promjer  bušenja  max.

Ø

Maks. vijka Ø

Stezač alata

Težina odgovara EPTA-Procedure 01/2003

L

wA

Razina učinka buke

L

pA

Razina zvučnog tlaka

K

Nesigurnost

a

h

Ukupna vrijednost vibracija

Simbol

Značenje

OBJ_BUCH-1208-003.book  Page 230  Monday, June 24, 2013  3:19 PM

Hrvatski

 |

231

Bosch Power Tools

1 609 92A 0CA | (24.6.13)

 Hrvatski |

231

Izjava o usklađenosti

Pod vlastitom odgovornošću izjavljujemo da je proizvod opisan pod „Tehnički podaci“ sukla-

dan sa slijedećim smjernicama i normativnim dokumentima: EN 60745 prema odredbama

smjernice 2009/125/EC (odredba 1194/2012), 2011/65/EU, 2004/108/EC,

2006/42/EC.

Tehnička dokumentacija (2006/42/EC) može se dobiti kod:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

11.07.2011

Informacije o buci i vibracijama

Mjerne vrijednosti za proizvod navedeni su u tablici na stranici 276.

Ukupne vrijednosti buke i vibracija (vektorski zbroj u tri smjera) određene su prema

EN 60745.

Prag vibracija naveden u ovim uputama izmjeren je postupkom mjerenja propisanom u

EN 60745 i može se primijeniti za međusobnu usporedbu električnih alata. Prikladan je i za

privremenu procjenu opterećenja od vibracija.

Navedeni prag vibracija predstavlja glavne primjene električnog alata. Ako se ustvari elek-

trični alat koristi za druge primjene sa radnim alatima koji odstupaju od navedenih ili se nedo-

voljno održavaju, prag vibracija može odstupati. Na taj se način može osjetno povećati

opterećenje od vibracija tijekom čitavog vremenskog perioda rada.

Za točnu procjenu opterećenja od vibracija trebaju se uzeti u obzir i vremena u kojima je ure-

đaj isključen, ili doduše radi ali stvarno nije u primjeni. Na taj se način može osjetno smanjiti

opterećenje od vibracija tijekom čitavog vremenskog perioda rada.

Prije djelovanja vibracija utvrdite dodatne mjere sigurnosti za zaštitu korisnika, kao npr.:

održavanje električnog alata i radnih alata, kao i organiziranje radnih operacija.

Montaža i rad

Henk Becker

Executive Vice President

Engineering

Helmut Heinzelmann

Head of Product Certification

PT/ETM9

Radnja

Slika

Stranica

Vađenje aku-baterije

1

277

Stavljanje aku-baterije

2

277

Ugradnja radnog alata

3

277

Namještanje smjera rotacije

4

278

OBJ_BUCH-1208-003.book  Page 231  Monday, June 24, 2013  3:19 PM

1 609 92A 0CA | (24.6.13)

Bosch Power Tools

232

 | Hrvatski

Održavanje i čišćenje



Električni alat i otvore za hlađenje održavajte čistim kako bi se moglo dobro i sigurno

raditi.

Servisiranje i savjetovanje o primjeni

Ovlašteni servis će odgovoriti na vaša pitanja o popravcima i održavanju vašeg proizvoda te

o rezervnim dijelovima. Povećane crteže i informacije o rezervnim dijelovima možete naći na

adresi:

www.bosch-pt.com

Bosch tim za savjetovanje o primjeni rado će vam pomoći odgovorom na pitanja o našim pro-

izvodima i priboru.

Za slučaj povratnih upita ili naručivanja rezervnih dijelova, molimo vas neizostavno navedite

10-znamenkasti kataloški broj sa tipske pločice električnog alata.

Hrvatski

Robert Bosch d.o.o

Kneza Branimira 22

10040 Zagreb

Tel.: (01) 2958051

Fax: (01) 2958050

Transport

Li-ionske aku-baterije ugrađene u električnom alatu podliježu zakonu o transportu opasnih tva-

ri. Aku-baterije korisnik može bez ikakvih preduvjeta transportirati cestovnim transportom.

Ako transport obavlja treća strana (npr. transport zrakoplovom ili špedicijom), treba se pridrža-

vati posebnih zahtjeva obzirom na ambalažu i označavanje. Kod pripreme ovakvih pošiljki za

transport prethodno se treba savjetovati sa stručnjakom za transport opasnih tvari.

Aku-bateriju šaljite nekim transportnim sredstvom samo ako je njeno kućište neoštećeno. Obli-

jepite otvorene kontakte i zapakirajte aku-bateriju tako da se ne može pomicati u ambalaži.

Molimo pridržavajte se i eventualnih dodatnih nacionalnih propisa.

Zbrinjavanje

Električne alate, aku-baterije, pribor i ambalažu treba dovesti na ekološki prihvatljivo

recikliranje.

Električni alat i aku-bateriju ne bacajte u kućni otpad!

Reguliranje broja okretaja

5

279

Uključivanje/isključivanje

6

279

Biranje pribora

–

280

Radnja

Slika

Stranica

OBJ_BUCH-1208-003.book  Page 232  Monday, June 24, 2013  3:19 PM
