Čim je neka baterija upotrebljena sa dovoljnim naponom,

daljinska komanda je spremna za rad.

Signali daljinske komande bi trebli da dostignu prijemno

sočivo

4

 u direktnom pravcu spreda i ukoso od gore. Ako se

daljinska komanda ne može usmeriti direktno na prijemno

sočivo, sužava se radno područje. Putem refleksije signala (na

primer na zidovima) može se domet ponovo poboljšati i kod

direktnog signala.

Uključivanje mernog alata sa daljinskom komandom je

moguće samo posle automatskog isključivanja mernog alata,

kada je prekidač za uključivanje-isključivanje

8

 još u poziciji

„On“

. Isključivanje sa daljinskom komandom nije moguće.

Radnja merenja

Manuleno okretanje (GSL 2)

Okrenite gornji deo mernog alata na mestu koje bi želeli

kontrolisati. Čekajte posle okretanja dok se merni alat ne

niveliše i laserske linije se više ne pokreću. Tek onda

prekontrolišite da li se laserske linije preklapaju.

Automatsko okretanje (GSL 2 Set)

Okrenite gornji deo mernog alata pomoću daljinske komande,

da bi prekontrolisali površinu. Okretanje rukom nije moguće.

Sledeće vrste rotacija stoje na izboru:

Vrednovanje mernih rezultata (pogledajte slike D

–

G)

Obe laserske linije pokazuju, da li površina leži na istoj visini

kao referentna tačka(pogledajte „

C

entriranje mernog alata po

visini“, Strana 140).

– Sve tačke na kojima obe laserske linije leže jedna preko

druge i pokrivaju se, nalaze se na istoj visini kao i referentna

tačka.

– Ako se dve linije vide jedna pored druge ili su laserske linije

prekinute, onda visina površine poda na ovom mestu

odstupa u odnosu na referentnu tačku.

Da bi izmerili odstupanje podne površine, postavite ciljnu

tablicu lasera

10

 na mesto koje treba kontrolisati. Okrenite

ciljnu tablicu lasera tako, da leva laserska linija prolazi tačno na

levoj referentnoj liniji ciljne tablice lasera. Pomerajte gornji deo

ciljne tablice lasera uvis odnosno nadole, se dok vrh

11

 ciljne

tablice lasera na naleže na mesto koje treba meriti. Na poziciji

desne laserske linije na ciljnoj tablici lasera možete očitati

visinsku razliku izmedju referentne tačke i merne tačke u mm.

Ako se obe laserske linije udaljavaju na podnoj površini jedna

od druge u konstantnom uglu, onda je površina poda pod

nagibom.

Uputstva za rad



Pazite na to da se cela širina laserskih linija pokrivaju

jedna preko druge.

Širina laserskih linija menja se sa

rastojanjem.

Transport mernog alata

 Za lakši transport mernog alata služi ručka

3

. Preklopite uvis

ručku ako je potrebno.

Laserske naočare za gledanje (pribor)

Laserske naočare za gledanje filtriraju okolnu svetlost. Tako

izgleda crveno svetlo lasera svetlije za oko.



Ne koristite laserske naočare za posmatranje kao

zaštitne naočare.

Laserske naočare za posmatranje služe

za bolje prepoznavanje laserskog zraka, one ne štite od

laserskog zračenja.



Ne upotrebljavajte laserske naočare za posmatranje

kao naočare za sunce ili u putnom saobraćaju.

Laserske

naočare za posmatranje ne pružaju punu UV zaštitu i

smanjuju opažanje boja.

Uputstva za optimalan rad sa akumulatorom

Zaštitite akumulatro od vlage i vode.

Čuvajte akumulator samo u području temperature od 0 °

C

 do

50 °

C

. Ne ostavljajte akumulator na primer u leto u autu.

Bitno skraćeno vreme rada posle punjenja pokazuje, da je

akumulator istrošen i da se mora zameniti.

Obratite pažnju na uputstva za uklanjanje djubreta.

Održavanje i servis

Održavanje i čišćenje



Izvadite akumulator odnosno bateriju pre svih radova

na mernom alatu (na primer montaži, održavanju itd.)

kao i kod transporta i čuvanja mernog alata.

Pri slučaj-

nom aktiviranju prekidača za usključivanje-isključivanje

postoji opasnost od požara.

Čuvajte i transportujte površinski laser samo u isporučenom

koferu.

Održavajte površinski laser i daljinsku komandu uvek čiste.

Ne uranjajtre površinski laser i daljinsku komandu u vodu ili

druge tečnosti.

Brišite zaprljanja sa vlažnom, mekom krpom. Ne upotreblja-

vajte nikakva sredstva za čišćenje ili rastvarače.

Čistite redovno posebno površine na izlaznom otvoru lasera i

pazite pritom na dlačice.

Ako bi površinski laser ili daljinska komanda i pored brižljivog

postupka proizvodnje i kontrole nekada otkazao, popravku

mora vršiti neki stručan servis za Bosch-električne alate. Ne

otvarajre sami površinski laser i daljinsku komandu.

Pritisnite taster

19

, da bi startovali

brzu

, kontinuiranu

rotaciju

u pravcu kazaljke na satu

. Ponovnim

pritiskivanjem tastera

19

 završava se rotacija.

Pritisnite taster

14

, da bi startovali

brzu

kontinuiranu rotaciju

suprotno od kazaljke na satu

.

Ponovno pritiskivanje tastera

14

 završava rotaciju.

Pritisnite taster

18

, da bi startovali

laganu

,

kontinuiranu rotaciju

u pravcu kazaljke na satu

.

Ponovno pritiskivanje tastera

18

 završava rotaciju.

Pritisnite taster

15

, da bi startovali

laganu

,

kontinuiranu rotaciju

suprotno od kazaljke na satu

.

Ponovo pritiskivanje tastera

15

 završava rotaciju.

Pritisnite taster

17

 za

jednokratnu

 kratku rotaciju

 u

pravcu kazaljke na satu

. Za dalje pojedinačno

kretanje pritisnite ponovo taster

17

.

Pritisnite taster

16

 za

jednokratnu

, kratku rotaciju

suprotno od kazaljke na satu

. Za dalje pojedinačno

pokretanje pritisnite ponovo taster

16

.

OBJ_BUCH-1545-005.book  Page 141  Monday, December 10, 2012  11:06 AM

142

 | Slovensko

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Navedite kod svih pitanja i naručivanja rezervnih delova

neizostavno broj predmeta sa 10 mesta prema tipskoj tablici

površinskog lasera odnosno daljinske komande.

Šaljite površinski laser u slučaju popravke u koferu.

Servisna služba i savetovanje o upotrebi

Servisna služba odgovoriće na vaša pitanja o popravcima i

održavanju vašeg proizvoda i o rezervnim delovima. Uvećane

crteže i informacije o rezervnim delovima možete naći na

našoj adresi:

www.bosch-pt.com

Bosch tim za savetovanje o upotrebi će vam rado pomoći ako

imate pitanja o našim proizvodima i priboru.

Srpski

Bosch-Service

Dimitrija Tucovića 5

9

11000 Beograd

Tel.: (011)

2

44854

6

Fax: (011)

2

41

629

3

E-

M

ail: asboschz@EUnet.yu

Transport

Upotrebljivi Li-jonski akumulatori podležu propisima o

opasnim materijama. Akumulatore može da prenosi korisnik

na ulici bez daljih pakovanja.

Pri slanju preko trećih osoba (na primer: Vazdušni transport ili

špedicija) mora se obratiti pažnja na posebne propise za

pakovanje sa označavanjem. Ovde se mora pozvati kod

pripreme komada za slanje i ekspert za opasne materije.

Šaljite akumulatore samo ako je kućićšte neoštećeno.

Odlepite otvorene kontakte i upakujte akumulator tako da se

ne pokreće u paketu.

M

olimo da obratite pažnju i na eventualne dalje nacionalne

propise.

Uklanjanje djubreta

Površinski laser, daljinska komanda, akumulatori/

baterije, pribor i pakovanja treba odvoziti na reciklažu

koja odgovara zaštiti čovekove sredine.

Ne bacajte površinski laser, daljinsku komandu i akumula-

tore/baterije u kućno djubre!

Samo za EU-zemlje:

Prema evropskoj smernici

2

00

2

/

96

/EG ne

moraju više neupotrebljivi električni

uredjaji a prema evropskoj smernici

2

00

6

/

66

/EG ne moraju akumulatori/

baterije u kvaru ili istrošeni odvojeno da se

sakupljaju i odvoze na reciklažu koja

odgovara zaštiti čovekove sredine.

Akku/baterije:

Li-jonska:

M

olimo da obratite pažnju na uputstva

u odeljku „Transport“, stranici 14

2

.

Zadržavamo pravo na promene.

Slovensko

Varnostna navodila

Površinski laser

Da bi z merilnim orodjem delali brez nevar-

nosti in varno, morate prebrati in upošteva-

ti vsa navodila. Opozorilne tablice nikoli ne

smejo biti nerazpoznavne. TA NAVODILA

DOBRO SHRANITE.



Bodite previdni – v primeru izvajanja opravil ali nasta-

vitev, ki niso opisana v teh navodilih, lahko pride do ne-

varnega izpostavljanja laserskemu sevanju.



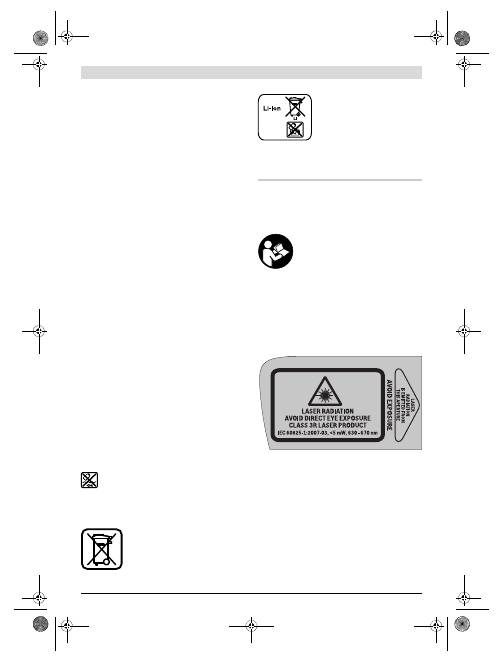

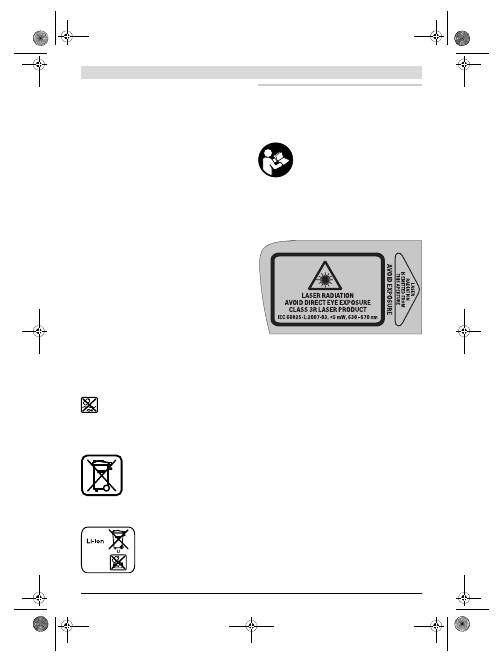

Merilno orodje se dobavi z dvema opozorilnima tabla-

ma (na prikazu merilnega orodja na grafični strani

označeni s številko 2).



Če besedila opozorilnih tabel ni v Vašem jeziku, ga pred

prvim zagonom prelepite z ustreznimi priloženimi na-

lepkami v Vašem nacionalnem jeziku.



Laserskega žarka ne usmerjajte na osebe ali živali in sa-

mi ne glejte v laserski žarek.

M

erilno orodje ustvarja la-

sersko žarčenje laserskega razreda 3R v skladu z

IE

C 6

08

2

5-1. Direktni pogled v laserski žarek  – tudi iz ve-

čje razdalje  – lahko poškoduje oči.



Očal za vidnost laserskega žarka ne uporabljajte name-

sto zaščitnih očal.

Očala za vidnost laserskega žarka so

namenjena boljšemu razpoznavanju laserskega žarka, ven-

dar oči ne varujejo pred laserskim sevanjem.



Očal za vidnost laserskega žarka ne uporabljajte name-

sto sončnih očal oziroma med vožnjo v cestnem prome-

tu.

Očala za vidnost laserskega žarka ne zagotavljajo po-

polne UV-zaščite in zmanjšujejo sposobnost zaznavanja

barv.



Merilno orodje lahko popravlja samo kvalificirano stro-

kovno osebje z origialnimi nadomestnimi deli.

Na ta na-

čin bo ohranjena varnost merilnega orodja.



Izogibajte se odbojem laserskih žarkov na gladkih po-

vršinah, na primer na oknih ali ogledalih.

Poškodbe oči

lahko nastanejo tudi zaradi gledanja v odboj laserskega

žarka.



Merilno orodje lahko uporabljajo samo osebe, ki roko-

vanje z laserskimi napravami dobro poznajo.

Po

EN

6

08

2

5-1 spada sem med drugim tudi poznavanje bio-

OBJ_BUCH-1545-005.book  Page 142  Monday, December 10, 2012  11:06 AM

 Slovensko |

143

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)

loškega delovanju laserja na oko in kožo in pravilna upora-

ba laserske zaščite zaradi odvračanja nevarnosti.



Z merilnim orodjem ne smete delati v okolju, kjer je ne-

varnost eksplozije in kjer se nahajajo gorljive tekočine,

plini ali prah.

M

erilno orodje lahko povzroči iskrenje, ki

lahko vname prah ali hlape.



Postavite merilno orodje vselej tako, da laserski žarki

potekajo daleč nad ali pod višino oči.

S tem zagotovite,

da ne pride do poškodb oči.



Označite območje uporabe merilnega orodja s primer-

nimi opozorilnimi tablami za laser.

Tako preprečite, da bi

se neudeležene osebe znašle v območju nevarnosti.



Merilnega orodja ne sklediščite na mestih, kjer bi nepo-

oblaščene osebe imele dostopa do njega.

Osebe, ki niso

seznanjene s pravili uporabe merilnega orodja, lahko ško-

dujejo sebi in drugim ljudem.



Pri uporabi merilnega orodja laserskega razreda 3R

upoštevajte morebitne nacionalne predpise.

Neupošte-

vanje teh predpisov lahko privede do poškodb.



Poskrbite za to, da bo področje laserskega žarčenja do-

bro nadzorovano ali izolirano.

Omejitev laserskega žar-

čenja na nadzorovana področja prepreči poškodbe oči ne-

udeleženih oseb.



Odstranite akumulatorsko baterijo oz. baterije pred

vsakim opravilom na merilnem orodju (npr. njegovo

montažo, vzdrževanje), njegovim transportom in skla-

diščenjem iz merilnega orodja.

Pri nenamernem pritisku

vklopno/izklopnega stikala obstaja nevarnost poškodbe.



Ne odpirajte akumulatorske baterije.

Obstaja nevarnost

kratkega stika.

Zaščitite akumulatorsko baterijo pred vročino,

npr. tudi pred stalnim sončnim obsevanjem,

ognjem, vodo in vlažnostjo.

Obstaja nevarnost

eksplozije.



Neuporabljene akumulatorske baterije se ne smejo na-

hajati v bližini pisarniških sponk, kovancev, ključev, že-

bljev, vijakov ali drugih majhnih kovinskih predmetov,

ki bi lahko povzročili premostitev kontaktov.

Kratek stik

med kontakti akumulatorja lahko posledično povzroči ope-

kline ali požar.



Pri napačni uporabi lahko iz akumulatorske baterije iz-

stopi tekočina. Preprečite kontakt z njo. Pri naključ-

nem stiku izperite z vodo. Ob stiku tekočine z očmi mo-

rate poleg tega poiskati zdravniško pomoč.

Izstopajoča

tekočina akumulatorske baterije lahko povzroči draženje

kože ali opekline.



Pri poškodbi in nepravilni uporabi akumulatorske bate-

rije lahko izstopijo škodljivi hlapi. Poskrbite za dovaja-

nje svežega zraka in pri težavah pojdite k zdravniku.

Ti

hlapi lahko povzročijo draženje dihalnih poti.



Akumulatorske baterije polnite samo v polnilnih napra-

vah, ki jih priporoča proizvajalec.

Za polnilno napravo, ki

je primerna na določeno vrsto akumulatorskih baterij, ob-

staja nevarnost požara v primeru, če jo uporabljate z drugi-

mi akumulatorskimi baterijami.



Akumulatorsko baterijo uporabljajte le v povezavi z va-

šim merilnim izdelkom Bosch.

Le tako je akumulatorska

baterija zaščitena pred nevarno preobremenitvijo.



Uporabljajte samo originalne akumulatorske baterije

Bosch z napetostjo, ki je navedena na tipski tablici va-

šega merilnega orodja.

Pri uporabi drugih akumulator-

skih baterij, na primer ponaredkov, predelanih akumula-

torskih baterij ali akumulatorskih baterij tujih podjetij ob-

staja nevarnost poškodb in materialnih škod zaradi eksplo-

zij akumulatorskih baterij.

Poskrbite za to, da se merilno orodje in

laserska ciljna tabla 10 ne nahajata v bli-

žini srčnih spodbujevalnikov.

M

agneti

merilnega orodja in laserske ciljne table

ustvarjajo polje, ki lahko vpliva da delovanje

srčnih spodbujevalnikov.



Merilno orodje in laserska ciljna tabla 10 se ne smeta

nahajati v bližini magnetnih nosilcev podatkov in na

magnet občutljivih naprav.

Zaradi vplivanja magnetov

merilnega orodja in laserske ciljne table lahko pride do ne-

popravljivih izgub podatkov.

Daljinski upravljalec (GSL 2 Set)

Vsa navodila morate prebrati in jih upošte-

vati.

TA NAVODILA DOBRO SHRANITE.



Popravilo daljinskega upravljalca – samo z originalni-

mi rezervnimi deli – smejo izvajati le kvalificirani stro-

kovnjaki.

S tem je zagotovljeno, da se ohrani funkcional-

nost daljinskega upravljalca.



Z daljinskim upravljalcem ne smete delati v okolju, kjer

je nevarnost eksplozije in kjer se nahajajo gorljive te-

kočine, plini ali prah.

Daljinski upravljalec lahko povzroči

iskrenje, ki lahko vname prah ali hlape.

Opis in zmogljivost izdelka

Prosimo, da odprite dvojno grafično stran s slikami površin-

skega laserja in daljinskega upravljalca in jo pustite odprto,

medtem ko berete navodilo za uporabo.

Uporaba v skladu z namenom

Površinski laser

M

erilno orodje je namenjeno za preverjanje ravnosti talnih

površin.

M

erilno orodje je primerno je za uporabo v notranjih prosto-

rih.

Daljinski upravljalec (GSL 2 Set)

Daljinski upravljalec je namenjen za krmiljenje površinskih

laserjev v notranjih prostorih.

OBJ_BUCH-1545-005.book  Page 143  Monday, December 10, 2012  11:06 AM

144

 | Slovensko

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Komponente na sliki

Oštevilčenje prikazanih komponent se nanaša na prikaz povr-

šinskega laserja in daljinskega upravljalca na grafičnih straneh.

Površinski laser

1

Izstopna odprtina laserskega žarka

2

Opozorilna ploščica laserja

3

Ročaj

4

Sprejemna leča daljinskega krmilnika (GSL

2

Set)

5

Prikaz stanja napolnjenosti

6

Aretiranje pokrova predalčka za baterije

7

Pokrov predalčka za baterije

8

Vklopno/izklopno stikalo

9

Vrtljiv gumb višinske nastavitve

10

Laserska ciljna tabla

11

M

erilna konica laserske ciljne table

12

Serijska številka površinskega laserja

23

Akum. baterija*

Daljinski upravljalec

13

Izstopna odprtina za infrardeč žarek

14

Tipka za hitro vrtenje proti smeri urnega kazalca

15

Tipka za počasno vrtenje proti smeri urnega kazalca

16

Tipka za postopno vrtenje proti smeri urnega kazalca

17

Tipka za postopno vrtenje v smeri urnega kazalca

18

Tipka za počasno vrtenje v smeri urnega kazalca

19

Tipka za hitro vrtenje v smeri urnega kazalca

20

Pokrov predaljčka za baterije vkl. z daljinskim upra-

vljalcem

21

Aretiranje pokrova predalčka za baterije daljinskega

upravljalca

22

Serijska številka

Pribor/nadomestni deli

24

Očala za vidnost laserskega žarka*

25

Kovček

* Prikazan ali opisan pribor ne spada v standardni obseg dobave.

Tehnični podatki

Površinski laser

GSL 2

GSL 2 Set

Številka artikla

3

6

01 K

6

4 000

3

6

01 K

6

4 001

3

6

01 K

6

4 070

3

6

01 K

6

4 0R0

Daljinsko vodeno motorna vrtljiva osnova

–



Delovno območje

1)

– brez laserske ciljne table

– z lasersko ciljno tablo

10 m

2

0 m

10 m

2

0 m

Točnost niveliranja

±0,3 mm/m

±0,3 mm/m

Področje samoniveliranja tipično

±4°

±4°

Čas niveliranja tipično

<5 s

<5 s

Delovna temperatura

–10 °

C

...+50 °

C

–10 °

C

...+50 °

C

Temperatura skladiščenja

–

2

0 °

C

...+70 °

C

–

2

0 °

C

...+70 °

C

Relativna zračna vlaga maks.

9

0 %

9

0 %

Laserski razred

3R

3R

Tip laserja

6

30 –

6

70 nm, <5 mW

6

30 –

6

70 nm, <5 mW

C

6

1

1

Baterije (alkalijsko-manganove)

Akumulatorske baterije (litij-ionske)

4 x 1,5 V LR0

6

 (AA)

10,8 V

4 x 1,5 V LR0

6

 (AA)

10,8 V

Trajanje obratovanja

– Baterije (alkalijsko-manganove)

– Akumulatorske baterije (litij-ionske) (1,3 Ah)

– Akumulatorske baterije (litij-ionske) (1,5 Ah)

15 h

15 h

2

5 h

15 h

15 h

2

5 h

Teža po EPTA-Procedure 01/

2

003

1,4 kg

1,4 kg

M

ere (dolžina x širina x višina)

2

10 x 1

9

5 x

2

05 mm

2

10 x 1

9

5 x

2

05 mm

Vrsta zaščite

IP 54 (zaščita pred prahom

in vodnimi curki)

IP 54 (zaščita pred prahom

in vodnimi curki)

1) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer direktno sončno sevanje) zmanjša.

Za nedvoumno identificiranje površinskega laserja velja serijska številka

12

 na tipski tablici.

OBJ_BUCH-1545-005.book  Page 144  Monday, December 10, 2012  11:06 AM

 Slovensko |

145

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)

Montaža

Oskrba z energijo površinskega laserja

M

erilno orodje lahko upravljate ali z običajnimi baterijami ali z

litij-ionsko akumulatorsko baterijo Bosch.

Pogon z baterijami (glejte sliko B)

Pri uporabi merilnega orodja priporočamo uporabo alkalnih

manganskih baterij.

Za vstavljanje in odstranitev baterij morate višinsko nastavi-

tev merilnega orodja namestiti v najnižji položaj. V ta namen

zavrtite glavo

9

 višinske nastavitve do prislona v smeri proti

urnemu kazalcu.

Če želite odpreti pokrov predalčka za baterije

7

, pritisnite na

aretiranje

6

 in odprite pokrov predalčka. Vstavite baterije. Pri

tem pazite na pravilnost polov, ki je prikazana na notranji stra-

ni pokrova predalčka za baterije.

Vedno zamenjajte obe bateriji hkrati. Uporabite samo bateriji

istega proizvajalca in enake kapacitete.



Če merilnega orodja dalj časa ne boste uporabljali, od-

stranite iz njega bateriji.

M

ed dolgim skladiščenjem lah-

ko bateriji zarjavita in se samodejno izpraznita.

Pogon z akumulatorsko baterijo (glejte sliko C)



Uporabljajte samo originalne litij-ionske akumulator-

ske baterije Bosch z napetostjo, ki je navedena na tip-

ski tablici vašega merilnega orodja.

Uporaba drugih aku-

mulatorskih baterij lahko vodi do poškodb in nevarnosti

požara.

Opozorilo:

Uporaba akumulatorskih baterij, ki niso namenje-

na za vaše merilno orodje, lahko vodi do napačnega delovanja

ali poškodovanja merilnega orodja.

Opozorilo:

Akumulatorska baterija je pri dobavi delno napol-

njena. Da bi lahko akumulatorska baterija razvila svojo polno

zmogljivost, jo morate pred prvo uporabo v celoti napolniti v

polnilni napravi.



Uporabljajte le polnilne naprave, ki so navedene na

strani pribora.

Izključno te polnilne naprave so usklajene s

primernimi litij-ionskimi akumulatorskimi baterijami za va-

še merilno orodje.

Litij-ionsko akumulatorsko baterijo lahko kadarkoli napolnite,

ne da bi pri tem skrajšali življenjsko dobo. Prekinitev postop-

ka polnjenja akumulatorske baterije ne poškoduje.

Akumulatorska baterija je opremljena z nadzorom temperatu-

re NT

C

, ki dovoljuje polnjenje le v temperaturnem območju

med 0 °

C

 und 45 °

C

. Zaradi tega ima akumulatorska baterija

visoko življenjsko dobo.

Za vstavljanje in odstranitev akumulatorske baterije

23

 mora-

te višinsko nastavitev merilnega orodja namestiti v najnižji po-

ložaj. V ta namen zavrtite glavo

9

 višinske nastavitve do prislo-

na v smeri proti urnemu kazalcu.

Če želite vstaviti akumulatorsko baterijo

23

, pritisnite na are-

tiranje

6

 in odprite pokrov predalčka za baterije

7

. Potisnite

napolnjeno akumulatorsko baterijo do prislona v predalček za

baterije in zaprite predalček za baterije.

Delovanje z 1,5 akumulatorsko baterijo:

 Da boste lahko za-

prli pokrov predalčka za baterije

7

, morate odstraniti blažilnik

iz pene, ki se nahaja na notranji strani predalčka za baterije.

Če želite odstraniti akumulatorsko baterijo

23

, pritisnite na

aretiranje

6

 in odprite pokrov predalčka za baterije

7

. Pote-

gnite akumulatorsko baterijo iz predalčka za baterije.

Prikaz stanja napolnjenosti

Tri zelene svetilke LED na prikazu stanja napolnjenosti

5

 pri-

kazujejo stanje napolnitve baterij oz. akumulatorske baterije

23

.

Oskrba z energijo daljinskega upravljalca

(GSL 2 Set)

Pri uporabi daljinskega upravljalca priporočamo uporabo al-

kalnih manganskih baterij.

Če želite odpreti pokrov predalčka za baterije

20

 pritisnite na

aretiranje

21

 in snemite pokrov predalčka za baterije. Vstavi-

te baterije. Pri tem pazite na pravilnost polov, kot je prikazano

na notranji strani pokrova predalčka za baterije.

Vedno zamenjajte obe bateriji hkrati. Uporabite samo bateriji

istega proizvajalca in enake kapacitete.



Če daljinskega upravljalca dalj časa ne uporabljajte, vze-

mite baterije iz daljinskega upravljalca.

Baterije lahko pri

daljšem skladiščenju korodirajo in se same izpraznejo.

Delovanje

Zagon površinskega laserja



Zavarujte merilno orodje pred vlago in direktnim sonč-

nim sevanjem.



Ne izpostavljajte merilnega orodja ekstremnim tempe-

raturam ali ekstremnemu nihanju temperature.

Poskrbi-

te za to, da npr. ne bo ležalo dalj časa v avtomobilu. Če je me-

rilno orodje bilo izpostavljeno večjim temperaturnim niha-

njem, najprej pustite, da se temperatura pred uporabo urav-

na. Pri ekstremnih temperaturah ali temperaturnih nihanjih

se lahko poškoduje natančnost delovanja merilnega orodja.

Daljinski upravljalec

RC 2

Številka artikla

3

6

01 K

69

C

00

Delovno območje

2

)

2

0 m

Delovna temperatura

–10 °

C

...+50 °

C

Temperatura skladiščenja

–

2

0 °

C

...+70 °

C

Bateriji

3 x 1,5 V LR03 (AAA)

Teža po EPTA-Procedure 01/

2

003

50 g

2

) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na pri-

mer direktno sončno sevanje) zmanjša.

Za nedvoumno identificiranje daljinskega upravljalca služi serijska šte-

vilka

22

 na tipski tablici.

LED

Kapaciteta

Trajno sveti 3 x zelena



2

/3

Trajno sveti

2

 x zelena



1/3

Trajno sveti 1 x zelena

<1/3

Utripajoča luč 1 x zelena

Rezerva

OBJ_BUCH-1545-005.book  Page 145  Monday, December 10, 2012  11:06 AM

146

 | Slovensko

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools



Preprečite močne sunke v merilno orodje ali padce na

tla.

Po močnih zunanjih vplivih morate poskrbeti za to, da

se nivelirna natančnost merilnega orodja preveri pri poo-

blaščenem servisu Bosch.



Med transportom izklopite merilno orodje.

Ob izklopu

se nihajna enota zablokira, saj bi se sicer pri močnem pre-

mikanju poškodovala.

Namestitev merilnega orodja

Postavite merilno orodje na trdno podlogo na tla, ki jih želite

preveriti.

Na nivelirno natančnost lahko vlipa tudi temperatura okolice.

Še posebej temperaturne spremembe, ki potekajo od tal nav-

zgor, lahko povzročijo odklanjanje laserskega žarka. Ker je

temperaturna plastovitost v bližini tal največja, morate meril-

no orodje vedno postaviti v sredini talne površine, ki jo želite

preveriti.

Vklop/izklop

Za

vklop

 merilnega orodja potisnite vklopno/izklopno stikalo

8

 v položaj

„On“

.

M

erilno orodje takoj po vklopu pošlje laser-

ske žarke iz izstopnih odprtin

1

.



Laserskega žarka ne usmerjajte na osebe ali živali (še

posebej ne na višino oči) in sami ne glejte v laserski ža-

rek (tudi ne iz večje razdalje).

Za

izklop

 merilnega orodja potisnite vklopno/izklopno stikalo

8

 v položaj

„Off“

. Ob izklopu se nihajna enota zablokira.

Če merilnega orodja pribl. 30 min ne premikate oz. krmilite z

daljinskim upravljalcem, se zaradi varovanja baterij oz. aku-

mulatorske baterije avtomatsko izklopi.

Izklopite merilno orodje po avtomatskem izklopu na vklo-

pno/izklopnem stikalu

8

 in ga po potrebi ponovno vklopite.

GSL

2

Set: S pritiskom poljubne tipke na daljinskem upra-

vljalcu lahko merilno orodje po avtomatskem izklopu ponovno

vklopite.



Vklopljenega merilnega orodja nikoli ne puščajte brez

nadzorstva in ga po uporabi izklopite.

Laserski žarek lah-

ko zaslepi druge osebe.

Pri prekoračitvi najvišje dovoljene delovne temperature, ki

znaša 50 °

C

, se orodje zaradi zaščite laserske diode izklopi.

Po ohladitvi je merilno orodje spet pripravljeno na delovanje

in lahko ga ponovno vklopite.

Pogon z akumulatorsko baterijo:

Litij-ionske akumulatorske

baterije so zavarovane pred globoko izpraznitvijo z „Electro-

nic

C

ell Protection (E

C

P)“. Pri izpraznjeni akumulatorski bate-

riji bo zaščitno stikalo izklopilo merilno orodje.

Če se merilno orodje zaradi izpraznjene akumulatorske bate-

rije avtomatsko izklopi, potem merilno orodje izklopite z vklo-

pno/izklopnim stikalom

8

. Pred ponovnim vklopom merilnega

orodja morate napolniti akumulatorsko baterijo napolniti. V

nasprotnem primeru se lahko akumulatorska baterija poško-

duje.

Niveliranje merilnega orodja

Nivelirna avtomatika avtomatsko izravna neravnine znotraj

samonivelirnega območja ±4°. Niveliranje je končano takoj,

ko se laserske linije ne premikajo več.

Laserske linije utripajo, če avtomatsko niveliranje ni možno,

npr. ker stojna ploskev merilnega orodja odstopa več kot 4°

od vodoravnice.

M

erilno orodje postavite vodoravno in počakajte na samoni-

veliranje. Kakor hitro se merilno orodje nahaja znotraj samo-

nivelirnega območja ±4°, laserski žarki trajno svetijo.

Pri tresljajih ali spremembah položaja med delovanjem se me-

rilno orodje ponovno avtomatsko nivelira, pri večjih spre-

membah položaja pa morda na drugi višini. Da bi preverili na-

pake pri višini, preverite pri ponovnem niveliranju prekritje

obeh laserskih linij na referenčni točki (glejte „Naravnavanje

merilnega orodja v višni“, stran 14

6

).

Naravnavanje merilnega orodja v višni

M

erilno orodje ustvari dve laserski liniji, ki sta vidni na tleh

nad razdaljo ca. 50 cm od merilnega orodja. Liniji se morata

prekrivati na tej referenčni točki, kjer sta na tleh prvič vidni. V

ta namen zavrtite gumb

9

 višinske nastavitve v smeri urnega

kazalca oz. proti smeri urnega kazalca tako dolgo, da se bosta

obe laserski liniji na referenčni točki prekrili in bo vidna samo

še ena linija.

Če obeh laserskih linij z vrtenjem všinske nastavitve ne boste

mogli prekriti, stoji merilno orodje občutno višje ali nižje od

tal. Postavite merilno orodje na drugi točki tal z manjšo višin-

sko razliko in nato tam poskrbite za to, da se bosta laserski li-

niji prekrili.

Zagon daljinskega upravljalca (GSL 2 Set)



Daljinski upravljalec zaščitite pred mokroto in direk-

tnim vpadom sonca.



Daljinskega upravljalca ne izpostavljajte extermnim

temperaturam ali temperaturnim nihanjem.

Ne pustite,

da bi daljinski upravljalec dalj časa ležal v avtomobilu. Pu-

stite, da se temperatura daljinskega upravljalca pri večjih

temperaturnih nihanjih najprej uravna, preden jo vzamete

v obratovanje.

Tako dolgo kot je vstavljena baterija z zadostno veliko napeto-

stjo, ostane daljinski upravljalec pripravljen za obratovanje.

Signali daljinskega upravljalca morajo zadeti sprejemno lečo

4

 v neposredni smeri od spredaj in poševno zgoraj. Če daljin-

skega upravljalca ne morete usmeriti direktno na sprejemno

lečo, se zmanjša delovno območje. Zaradi reflekcij signala

(npr. na stenah) se lahko dosegljivost tudi pri posrednem si-

gnalu spet izboljša.

Vklop merilnega orodja z daljinskim upravljalcem je možno sa-

mo po avtomatskem izklopu merilnega orodja, ko je vklo-

pno/izklopno stikalo

8

 še v položaju

„On“

. Izklop z daljinskim

upravljalcem ni možen.

Postopek meritve

Ročno vrtenje (GSL 2)

Zavrtite zgornji del merilnega orodja na stran, ki jo želite pre-

veriti. Po zasuku počakajte, da se merilno orodje nivelira in se

laserski liniji prenehata premikati. Šele nato preverite, ali se

laserski liniji prekrivata.

OBJ_BUCH-1545-005.book  Page 146  Monday, December 10, 2012  11:06 AM

 Slovensko |

147

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)

Avtomatsko vrtenje (GSL 2 Set)

Če želite preveriti površino, zavrtite zgornji del merilnega orod-

ja s pomočjo daljinskega upravljalca. Vrtenje z roko ni možno.

Naslednje rotacijske nastavitve so vam na razpolago:

Analiza merilnih rezultatov (glejte slike D

–

G)

Z obema laserskima linija se prikaže, ali se površina nahaja na

isti višini kot referenčna točka (glejte „Naravnavanje merilne-

ga orodja v višni“, stran 14

6

):

– Vse točke, kjer laserski liniji prekrivata druga drugo, se na-

hajajo na isto višini kot referenčna točka.

– Če sta razvidni dve liniji druga poleg druge ali če sta laser-

ski liniji prekinjeni, potem višina tal na tem mestu odstopa

od referenčne točke.

Da bi izmerili odstopanje tal, postavite lasersko cilno tablo

10

na mesto, ki ga želite preveriti. Zavrtite lasersko ciljno tablo ta-

ko, da bo leva laserska linija potekala natančno na levi referenč-

ni liniji laserske ciljne table. Potisnite zgornji del laserske cilijne

table navzgor oz. navzdol tako, da bo konica

11

 laserske ciljne

table nalegla na mesto, ki ga želite izmeriti. Na položaju desne

laserske linije na laserski ciljni tabli lahko odčitate višinsko raz-

liko med referenčno točko in merilno točko v milimetrih.

Če obe laserski liniji na tleh potekata v konstantnem kotu na-

razen, so tla nagnjena.

Navodila za delo



Pazite na to, da bosta laserski liniji preko celotne širine

ležali prekrivno druga na drugi.

Širina laserskih linij se

spreminja z razdaljo.

Transport merilnega orodja

Ta lažji transport merilnega orodja služi ročaj

3

. Po potrebi

obrnite ročaj navzgor.

Očala za vidnost laserskega žarka (pribor)

Očala za vidnost laserskega žarka filtrirajo svetlobo okolice. S

tem postane rdeča svetloba laserskega žarka svetlejša za oko.



Očal za vidnost laserskega žarka ne uporabljajte name-

sto zaščitnih očal.

Očala za vidnost laserskega žarka so

namenjena boljšemu razpoznavanju laserskega žarka, ven-

dar oči ne varujejo pred laserskim sevanjem.



Očal za vidnost laserskega žarka ne uporabljajte name-

sto sončnih očal oziroma med vožnjo v cestnem prome-

tu.

Očala za vidnost laserskega žarka ne zagotavljajo popol-

ne UV-zaščite in zmanjšujejo sposobnost zaznavanja barv.

Opozorila za optimalno uporabo akumulatorske baterije

Akumulatorsko baterijo morate zavarovati pred vlago in vodo.

Akumulatorsko baterijo skladiščite samo v temperaturnem

območju od 0 °

C

 do 50 °

C

. Poleti ne pustite, da bi akumula-

torska baterija obležala v avtomobilu.

M

očno skrajšan čas delovanja po napolnitvi nakazuje, da je

akumulatorska baterija izrabljena in se mora nadomestiti.

Upoštevajte navodila za odstranjevanje odsluženih naprav.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje



Odstranite akumulatorsko baterijo oz. baterije pred

vsakim opravilom na merilnem orodju (npr. njegovo

montažo, vzdrževanje), njegovim transportom in skla-

diščenjem iz merilnega orodja.

Pri nenamernem pritisku

vklopno/izklopnega stikala obstaja nevarnost poškodbe.

Površinski laser tansportirajte samo v priloženem kovčku.

Poskrbite za to, da bosta površinski laser in daljinski upravlja-

lec vedno čista.

Površinskega laserja in daljinskega upravljalca ne smete poto-

piti v vodo ali druge tekočine.

Umazanijo obrišite z vlažno, mehko krpo. Uporaba čistil in to-

pil ni dovoljena.

Še posebno redno čistite površine ob izstopni odprtini laserja

in pazite, da krpa ne bo puščala vlaken.

Če površinski laser in daljinski upravljalec kljub skrbnim po-

stopkom proizvodnje in preizkusov kdaj ne bi delovala, mora-

te poskrbeti za to, da se popravilo izvede s strani pooblašče-

nega servisa za električna orodja Bosch. Površinskega laserja

in daljinskega upravljalca sami ne smete odpirati.

Pri vseh vprašanjih in naročilih nadomestnih delov morate

nujno navesti desetmestno številko izdelka s tipske tablice

površinskega laserja oz. daljinskega upravljalca.

V primeru potrebnega popravila nam površinski laser odpo-

šljite v kovčku.

Servis in svetovanje o uporabi

Servis Vam bo dal odgovore na Vaša vprašanja glede popravi-

la in vzdrževanja izdelka ter nadomestnih delov. Risbe razsta-

vljenega stanja in informacije o nadomestnih delih se nahajajo

tudi na spletu pod:

www.bosch-pt.com

Skupina svetovalcev o uporabi podjetja Bosch Vam bo z vese-

ljem v pomoč pri vprašanjih o naših izdelkih in njihovega pri-

bora.

Slovensko

Top Service d.o.o.

C

elovška 17

2

1000 Ljubljana

Tel.: (01) 51

9

 4

22

5

Tel.: (01) 51

9

 4

2

05

Fax: (01) 51

9

 3407

Pritisnite tipko

19

, da bi zagnali

hitro

, kontinuirano

rotacijio

v smeri urnega kazalca

. S ponovnim priti-

skom tipke

19

 boste končali rotacijo.

Pritisnite tipko

14

, da bi zagnali

hitro

, kontinuirano

rotacijo

proti smeri urnega kazalca

. S ponovnim

pritiskom tipke

14

 boste končali rotacijo.

Pritisnite tipko

18

, da bi zagnali

počasno

, kontinui-

rano rotacijio

v smeri urnega kazalca

. S ponovnim

pritiskom tipke

18

 boste končali rotacijo.

Pritisnite tipko

15

, da bi zagnali

počasno

, kontinui-

rano rotacijo

proti smeri urnega kazalca

. S ponov-

nim pritiskom tipke

15

 boste končali rotacijo.

Pritisnite tipko

17

 za

enkratno

, kratko rotacijio

v

smeri urnega kazalca

. Za vsako nadaljno posame-

zno premikanje ponovno pritisnite tipko

17

.

Pritisnite tipko

16

 za

enkratno

, kratko rotacijio

pro-

ti smeri urnega kazalca

. Za vsako nadaljno posa-

mezno premikanje ponovno pritisnite tipko

16

.

OBJ_BUCH-1545-005.book  Page 147  Monday, December 10, 2012  11:06 AM

148

 | Hrvatski

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Transport

Uporabljene litij-ionske akumulatorske baterije so podvržene

zahtevam zakona o nevarnih snoveh. Uporabnik lahko akumu-

latorske baterije brez nadaljnih pogojev transportina na cesti.

Pri pošiljkah s strani tretjih (npr.: zračni transport ali špedici-

ja) se morajo upoštevati posebne zahteve glede embalaže in

označitve. Pri pripravi odpreme mora biti obvezno vključen

strokovnjak za nevarne snovi.

Akumulatorske baterije pošiljajte samo, če je ohišje nepoško-

dovano. Prelepite odprte kontakte in zapakirajte akumulator-

ske baterije tako, da se v embalaži ne premika.

Prosimo upoštevajte tudi morebitne druge nacionalne pred-

pise.

Odlaganje

Površinski laser, daljinski upravljalec, akumulatorske

baterije/baterije, pribor in embalažo morate reciklira-

ti v skladu z varstvom okolja.

Površinskega laserja, daljinskega upravljalca in akumulator-

skih baterij/baterij ne smete odvreči med hišne odpadke!

Samo za države EU:

V skladu z Direktivo

2

00

2

/

96

/ES se morajo

električne naprave, ki niso več v uporabi ter

v skladu z Direktivo

2

00

6

/

66

/ES se morajo

okvarjene ali obrabljene akumulatorske ba-

terije/baterije zbirati ločeno in jih okolju pri-

jazno reciklirati.

Akumulatorji/baterije:

Li-Ion:

Prosimo upoštevajte navodila v od-

stavku „Transport“, stran 148.

Pridržujemo si pravico do sprememb.

Hrvatski

Upute za sigurnost

Površinski laser

Sve upute treba pročitati i pridržavati ih se,

kako bi se sa mjernim alatom moglo raditi

bezopasno i sigurno. Znakove i natpise

upozorenja na mjernom alatu održavajte

čitljivim. OVE UPUTE SPREMITE NA SIGUR-

NO MJESTO.



Oprez – ako se koriste uređaji za posluživanje ili pode-

šavanje različiti od onih ovdje navedenih ili se izvode

drugačiji postupci, to može dovesti do opasnih izlaga-

nja zračenju.



Mjerni alat isporučuje se s dvije naljepnice upozorenja

(na prikazu mjernog alata na stranici sa slikama, ozna-

čena je brojem 2).



Ako tekst naljepnice upozorenja nije na vašem materin-

skom jeziku, prije prvog puštanja u rad na nju nalijepite

isporučenu naljepnicu na vašem materinskom jeziku.



Lasersku zraku ne usmjeravajte na ljude ili životinje i ne

gledajte izravno u lasersku zraku.

Ovaj mjerni alat proi-

zvodi lasersko zračenje klase lasera 3R, prema

IE

C 6

08

2

5-1. Izravno gledanje u lasersku zraku  – i sa veće

udaljenosti  – može oštetiti oči.



Naočale za gledanje lasera ne koristite kao zaštitne na-

očale.

Naočale za gledanje lasera služe za bolje prepozna-

vanje laserske zrake, međutim one ne mogu zaštititi od la-

serskog zračenja.



Naočale za gledanje lasera ne koristite kao sunčane na-

očale ili u cestovnom prometu.

Naočale za gledanje lase-

ra ne služe za potpunu zaštitu od ultraljubičastih zraka i

smanjuju sposobnost za razlikovanje boja.



Popravak mjernog alata prepustite samo kvalificira-

nom stručnom osoblju i samo sa originalnim rezervnim

dijelovima.

Na taj će se način postići da ostane zadržana

sigurnost mjernog alata.



Izbjegavajte refleksije laserske zrake na glatkim povr-

šinama kao što je prozor i zrcalo.

Oštećenje očiju je mo-

guće i od reflektirane laserske zrake.



Mjernim alatom smiju rukovati samo osobe koje su upu-

ćene u rukovanje laserskim uređajima.

Prema

EN

6

08

2

5-1 tu npr. spada poznavanje biološkog djelova-

nja lasera na oči i kožu kao i ispravna primjena zaštite od la-

sera za odvraćanje od opasnosti.



Sa mjernim alatom ne radite u okolini ugroženoj ek-

splozijom, u kojoj se nalaze zapaljive tekućine, plinovi

ili prašina.

U mjernom alatu mogu nastati iskre koje mogu

zapaliti prašinu ili pare.



Mjerni alat postavite uvijek tako da je laserska zraka

položena znatno iznad ili ispod visine očiju.

Tako se po-

stiže da ne može doći do oštećenja očiju.



Sa prikladnim znakovima upozorenja za rad s laserom,

označite područje u kojem se radi sa mjernim alatom.

Na taj će se način izbjeći da promatrači uđu u opasno pod-

ručje.



Mjerni alat ne spremajte na mjesta do kojih imaju pri-

stup neovlaštene osobe.

Osobe koje nisu upoznate sa ru-

kovanjem mjernim alatom mogle bi ozlijediti svoje oči i oči

promatrača.

OBJ_BUCH-1545-005.book  Page 148  Monday, December 10, 2012  11:06 AM

 Hrvatski |

149

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)



Kod korištenja mjernog alata klase lasera 3R treba se

pridržavati važećih propisa.

Nepridržavanje ovih propisa

može rezultirati ozljedama.



Područje laserskog zračenja treba se nadzirati ili treba

biti zaštićeno.

Ograničenjem laserskog zračenja kontroli-

rano područje izbjeći će se oštećenje očiju promatrača.



Aku-bateriju, odnosno bateriju izvadite iz mjernog ala-

ta prije svih radova na mjernom alatu (npr. montaže,

održavanja, itd.), kao i pri transportu i spremanju mjer-

nog alata.

Pri nehotičnom aktiviranju prekidača za uključi-

vanje/isključivanju postoji opasnost od ozljeda.



Ne otvarajte aku-bateriju.

Postoji opasnost od kratkog

spoja.

Aku-bateriju zaštitite od izvora topline, npr. od

stalnog izlaganja sunčevim zraka, od vatra, vo-

de i vlage.

Postoji opasnost od eksplozije.



Aku-bateriju koja se ne koristi držite dalje od uredskih

spajalica, kovanica, ključeva, čavala, vijaka ili ostalih

sitnih metalnih predmeta koji bi mogli prouzročiti pre-

moštenje kontakata.

Kratki spoj između kontakata aku-

baterije može rezultirati opeklinama ili požarom.



U slučaju pogrešne primjene, iz aku-baterije može iste-

ći tekućina. Izbjegavajte kontakt s ovom tekućinom. U

slučaju kontakta isperite s vodom. Ako bi ova tekućina

ušla u oči, dodatno zatražite liječničku pomoć.

Tekućina

koja bi istekla iz aku-baterije, može prouzročiti nadražaje

kože ili opekline.



U slučaju oštećenja i nestručne uporabe aku-baterije, iz

nje mogu izaći pare. U takvim slučajevima provjetrite

prostoriju i u slučaju zdravstvenih poteškoća zatražite

liječničku pomoć.

Pare mogu nadražiti dišne putove.



Aku-baterije punite samo u punjačima koje je preporu-

čio njihov proizvođač.

Za punjač koji je prikladan za odre-

đenu vrstu aku-baterije, postoji opasnost od požara ako bi

se u njemu punila neka druga aku-baterija.



Aku-baterije koristite samo u kombinaciji s njihovim

Bosch mjernim alatima.

Samo će se tako aku-baterija za-

štititi od opasnog preopterećenja.



Koristite samo originalne Bosch aku-baterije s napo-

nom navedenim na tipskoj pločici njihovog mjernog

alata.

Ako bi se koristile neke druge aku-baterije, npr. imi-

tacije, dorađene aku-baterije ili drugih proizvođača, posto-

ji opasnost od ozljeda kao i od materijalnih šteta od eksplo-

diranih aku-baterija.

Mjerni alat i lasersku ciljnu ploču 10 ne

stavljajte blizu srčanih stimulatora.

M

a-

gnetsko polje koje proizvodi mjerni alat i la-

serska ciljna ploča može poremetiti funkciju

srčanih stimulatora.



Mjerni alat i lasersku ciljnu ploču 10 držite dalje od ma-

gnetskih nosača podataka i magnetski osjetljivih ure-

đaja.

Pod djelovanjem magneta mjernog alata i laserske

ciljne ploče može doći do nepovratnih gubitaka podataka.

Daljinski upravljač (GSL 2 Set)

Sve upute treba pročitati i pridržavati ih se.

M

OLI

M

O SPRE

M

ITE OVE UPUTE NA SIGURNO

M

JESTO.



Daljinski upravljač dajte na popravak kvalificiranom

stručnom osoblju i samo sa originalnim rezervnim dije-

lovima.

Time će se osigurati da ostane zadržana funkcio-

nalna ispravnost daljinskog upravljača.



Sa daljinskim upravljačem ne radite u okolini ugroženoj

eksplozijom, u kojoj se nalaze zapaljive tekućine, plino-

vi ili prašina.

U daljinskom upravljaču može nastati iskre-

nje koje može zapaliti prašinu ili pare.

Opis proizvoda i radova

M

olimo otvorite stranicu sa slikama, s prikazom površinskog

lasera i daljinskog upravljača, i ostavite ovu stranicu otvorenu

tijekom čitanja uputa za rad.

Uporaba za određenu namjenu

Površinski laser

M

jerni alat je namijenjen za ispitivanje ravnosti podnih povr-

šina.

M

jerni alat je prikladan za primjenu u zatvorenim prostorima.

Daljinski upravljač (GSL 2 Set)

Daljinski upravljač je predviđen za upravljanje površinskim

laserima u zatvorenim prostorima.

Prikazani dijelovi uređaja

Numeracija prikazanih sastavnih elemenata odnosi se na pri-

kaz površinskog lasera i daljinskog upravljača na stranicama

sa slikama.

Površinski laser

1

Izlazni otvor laserske zrake

2

Znak upozorenja za laser

3

Ručka

4

Prijemna leća za daljinski upravljač (GSL

2

Set)

5

Pokazivač stanja napunjenosti

6

Aretiranje poklopca pretinca za baterije

7

Poklopac pretinca za baterije

8

Prekidač za uključivanje/isključivanje

9

Okretni gumb visinskog reguliranja

10

Laserska ciljna ploča

11

M

jerni šiljci laserske ciljne ploče

12

Serijski broj površinskog lasera

23

Aku-baterija*

OBJ_BUCH-1545-005.book  Page 149  Monday, December 10, 2012  11:06 AM

150

 | Hrvatski

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Daljinski upravljač

13

Izlazni otvor za infracrvenu zraku

14

Tipka za brzu rotaciju u smjeru suprotnom od kazaljke na

satu

15

Tipka za sporu rotaciju u smjeru suprotnom od kazaljke

na satu

16

Tipka za rotaciju u koracima, u smjeru suprotnom od ka-

zaljke na satu

17

Tipka za rotaciju u koracima, u smjeru kazaljke na satu

18

Tipka za sporu rotaciju u smjeru kazaljke na satu

19

Tipka za brzu rotaciju u smjeru kazaljke na satu

20

Poklopac pretinca za baterije daljinskog upravljača

21

Zatvarač poklopca pretinca za baterije daljinskog uprav-

ljača

22

Serijski broj

Pribor/rezervni dijelovi

24

Naočale za gledanje lasera*

25

Kovčeg

* Prikazan ili opisan pribor ne pripada standardnom opsegu ispo-

ruke.

Tehnički podaci

Površinski laser

GSL 2

GSL 2 Set

Kataloški br.

3

6

01 K

6

4 000

3

6

01 K

6

4 001

3

6

01 K

6

4 070

3

6

01 K

6

4 0R0

Daljinski upravljano okretno podnožje s motornim pogonom

–



Radno područje

1)

– bez laserske ciljne ploče

– s laserskom ciljnom pločom

10 m

2

0 m

10 m

2

0 m

Točnost niveliranja

±0,3 mm/m

±0,3 mm/m

Tipično područje samoniveliranja

±4°

±4°

Tipično vrijeme niveliranja

<5 s

<5 s

Radna temperatura

–10 °

C

...+50 °

C

–10 °

C

...+50 °

C

Temperatura uskladištenja

–

2

0 °

C

...+70 °

C

–

2

0 °

C

...+70 °

C

Relativna vlažnost max.

9

0 %

9

0 %

Klasa lasera

3R

3R

Tip lasera

6

30 –

6

70 nm, <5 mW

6

30 –

6

70 nm, <5 mW

C

6

1

1

Baterije (alkalno-manganske)

Aku-baterija (Li-ionska)

4 x 1,5 V LR0

6

 (AA)

10,8 V

4 x 1,5 V LR0

6

 (AA)

10,8 V

Vrijeme rada

– Baterije (alkalno-manganske)

– Aku-baterija (Li-ionska) (1,3 Ah)

– Aku-baterija (Li-ionska) (1,5 Ah)

15 h

15 h

2

5 h

15 h

15 h

2

5 h

Težina odgovara EPTA-Procedure 01/

2

003

1,4 kg

1,4 kg

Dimenzije (dužina x širina x visina)

2

10 x 1

9

5 x

2

05 mm

2

10 x 1

9

5 x

2

05 mm

Vrsta zaštite

IP 54 (zaštićen od prašine

i prskanja vode)

IP 54 (zaštićen od prašine

i prskanja vode)

1) Radno područje može se smanjiti zbog nepovoljnih uvjeta okoline (npr. izravno djelovanje sunčevih zraka).

Za jednoznačnu identifikaciju površinskog lasera služi serijski broj

12

 na tipskoj pločici.

Daljinski upravljač

RC 2

Kataloški br.

3

6

01 K

69

C

00

Radno područje

2

)

2

0 m

Radna temperatura

–10 °

C

...+50 °

C

Temperatura uskladištenja

–

2

0 °

C

...+70 °

C

Baterije

3 x 1,5 V LR03 (AAA)

Težina odgovara EPTA-Procedure 01/

2

003

50 g

2

) Radno područje može se smanjiti zbog nepovoljnih uvjeta okoline (npr. izravno djelovanje sunčevih zraka).

Za jednoznačnu identifikaciju vašeg daljinskog upravljača služi serijski broj

22

 na tipskoj pločici.

OBJ_BUCH-1545-005.book  Page 150  Monday, December 10, 2012  11:06 AM

 Hrvatski |

151

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)

Montaža

Električno napajanje površinskog lasera

M

jerni alat može raditi s uobičajenim baterijama ili s Bosch Li-

ionskom aku-baterijom.

Rad s baterijama (vidjeti sliku B)

Za rad mjernog alata preporučuje se primjena alkalno-man-

ganskih baterija.

Za stavljanje i vađenje baterija, visinsko reguliranje mjernog

alata mora se dovesti u najniži položaj. U tu svrhu okrenite

gumb visinskog reguliranja

9

 do graničnika, u smjeru suprot-

nom od kazaljke na satu.

Za otvaranje poklopca pretinca za baterije

7

 pritisnite na are-

tiranje

6

 i otvorite prema gore poklopac pretinca za baterije.

Stavite baterije. Pazite na ispravan polaritet prema crtežu na

unutarnjoj strani poklopca pretinca za baterije.

Zamijenite uvijek sve baterije istodobno. Koristite samo bate-

rije jednog proizvođača i istog kapaciteta.



Izvadite baterije iz mjernog alata ako se on dulje neće

koristiti.

Baterije mogu kod duljeg uskladištenja korodirati

i same se isprazniti.

Rad s aku-baterijom (vidjeti sliku C)



Koristite samo originalnu Bosch Li-ionsku aku-bateriju,

s naponom navedenim na tipskoj pločici mjernog alata.

Uporaba drugih aku-baterija može rezultirati ozljedama i

opasnošću od požara.

Napomena:

Uporaba aku-baterije koja nije prikladna za vaš

mjerni alat može dovesti do pogrešnih funkcija ili do oštećenja

mjernog alata.

Napomena:

Aku-baterija se isporučuje djelomično napunje-

na. Kako bi se zajamčila potpuna snaga aku-baterije, prije pr-

ve primjene aku-bateriju napunite do kraja u punjaču.



Koristite samo punjače navedene na stranici s pribo-

rom.

Samo su ovi punjači usklađeni s Li-ionskim aku-bate-

rijama koje se koriste u vašem mjernom alatu.

Li-ionska aku-baterija može se puniti u svakom trenutku, bez

skraćenja njenog vijeka trajanja. Prekid procesa punjenja ne-

će oštetiti aku-bateriju.

Aku-baterija opremljena je s NT

C

-nadzorom temperature koji

dopušta punjenje samo u temperaturnom području između

0 °

C

 i 45 °

C

. Time se postiže dugi vijek trajanja aku-baterije.

Za stavljanje i vađenje aku-baterije

23

, visinsko reguliranje

mjernog alata mora se dovesti u najniži položaj. U tu svrhu

gumb

9

 visinskog reguliranja okrenite do graničnika u smjeru

suprotnom od kazaljke na satu.

Pri stavljanju aku-baterije

23

 pritisnite na aretiranje

6

 i otvori-

te poklopac pretinca za bateriju

7

. Napunjenu aku-bateriju

uvucite do graničnika u pretinac za bateriju i zatvorite poklo-

pac pretinca za bateriju.

Rad s aku-baterijom od 1,5 Ah:

 Da bi mogli zatvoriti poklo-

pac pretinca za bateriju

7

, morate ukloniti uložak od pjenopla-

sta na unutarnjoj strani poklopca pretinca za bateriju.

Pri vađenju aku-baterije

23

 pritisnite na aretiranje

6

 i otvorite

poklopac pretinca za bateriju

7

. Izvadite aku-bateriju iz pre-

tinca za bateriju.

Pokazivač stanja napunjenosti

Tri zelene LED diode pokazivača stanja napunjenosti

5

 poka-

zuju stanje napunjenosti baterije odnosno aku-baterije

23

.

Električno napajanje daljinskog upravljača

(GSL 2 Set)

Za rad daljinskog upravljača preporučuje se primjena alkalno-

manganskih baterija.

Za otvaranje poklopca pretinca za baterije

20

 pritisnite na

ustavljač

21

 i skinite poklopac pretinca za baterije. Stavite ba-

terije. Pri tome pazite na ispravan polaritet prema shemi na

unutarnjoj strani poklopca pretinca za baterije.

Zamijenite uvijek sve baterije istodobno. Koristite samo bate-

rije jednog proizvođača i istog kapaciteta.



Baterije izvadite iz daljinskog upravljača ako ga nećete

dulje vrijeme koristiti.

Baterije mogu kod duljeg uskladi-

štenja korodirati i same se isprazniti.

Rad

Puštanje u rad površinskog lasera



Zaštitite mjerni alat od vlage i izravnog djelovanja sun-

čevih zraka.



Mjerni alat ne izlažite ekstremnim temperaturama ili

oscilacijama temperature.

Ne ostavljajte ga npr. dulje vri-

jeme u automobilu. Kod većih temperaturnih oscilacija,

prije nego što ćete ga pustiti u rad, ostavite mjerni alat da

se prvo temperira. Kod ekstremnih temperatura ili oscilaci-

ja temperature može se smanjiti preciznost mjernog alata.



Izbjegavajte snažne udarce ili padove mjernog alata.

Nakon jakih vanjskih djelovanja, točnost nivelacije mjer-

nog alata se može ispitati u ovlaštenom Bosch servisu.



Isključite mjerni alat ako ćete ga transportirati.

Kod is-

ključivanja će se blokirati njišuća jedinica, koja bi se inače

mogla oštetiti kod većeg gibanja.

Postavljanje mjernog alata

Stavite mjerni alat na ispitivanu površinu poda, na čvrstu pod-

logu.

Na točnost nivelacije može utjecati temperatura okoline. Po-

sebno, temperaturne razlike koje sežu od poda prema gore,

mogu skrenuti lasersku zraku. Budući da su temperaturne ra-

zlike u visini poda najveće, mjerni alat morate uvijek postaviti

u sredini ispitivane površine poda.

Uključivanje/isključivanje

Za

uključivanje

 mjernog alata pomaknite prekidač za uključi-

vanje/isključivanje

8

 u položaj

„On“

.

M

jerni alat odmah nakon

uključivanja emitira laserske zrake iz izlaznih otvora

1

.



Lasersku zraku ne usmjeravajte na ljude ili životinje

(posebno ne u visini očiju) i ne gledajte netremice u la-

sersku zraku (niti sa veće udaljenosti).

LED

Kapacitet

Stalno svjetli 3 x zelena



2

/3

Stalno svjetli

2

 x zelena



1/3

Stalno svjetli 1 x zelena

<1/3

Treperavo svjetlo 1 x zeleno

Rezerva

OBJ_BUCH-1545-005.book  Page 151  Monday, December 10, 2012  11:06 AM

152

 | Hrvatski

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Za

isključivanje

 mjernog alata pomaknite prekidač za uključi-

vanje/isključivanje

8

 u položaj

„Off“

. Kod isključivanja će se

blokirati njišuća jedinica.

Ako se mjerni alat ne bi pomicao cca. 30 min., odnosno ako se

s njim ne bi upravljalo preko daljinskog upravljača, on će se

automatski isključiti u svrhu čuvanja baterija, odnosno aku-

baterija.

Nakon automatskog isključivanja, mjerni alat isključite na pre-

kidaču za uključivanje/isključivanje

8

 i prema potrebi ga po-

novno uključite.

GSL

2

Set: Nakon automatskog isključivanja, mjerni alat mo-

žete ponovno uključiti pritiskom na bilo koju tipku na daljin-

skom upravljaču.



Uključeni mjerni alat ne ostavljajte bez nadzora i isklju-

čite mjerni alat nakon uporabe.

Laserska zraka bi mogla

zaslijepiti ostale osobe.

Kod prekoračenja max. dopuštene radne temperature od

50 °

C

 dolazi do isključivanja u svrhu zaštite laserske diode.

Nakon ohlađivanja je mjerni alat ponovno pripravan za rad i

može se ponovno uključiti.

Rad s aku-baterijom:

Li-ionska aku-baterija zaštićena je od

dubinskog pražnjenja pomoću „Electronic

C

ell Protection

(E

C

P)“. Ako je aku-baterija ispražnjena, mjerni alat će se is-

ključiti preko zaštitnog sklopa.

Ako bi se mjerni alat automatski isključio zbog ispražnjene

aku-baterije, u tom slučaju mjerni alat isključite s prekidačem

za uključivanje/isključivanje

8

. Prije nego što ćete mjerni alat

ponovno uključiti, napunite aku-bateriju. Aku-baterija bi se

inače mogla isprazniti.

Nivelacija mjernog alata

Nivelacijska automatika automatski izjednačava neravnine u-

nutar područja samonivelacije od ±4°. Nivelacija je završena

čim se linije lasera više ne pomiču.

Ako nije moguća automatska nivelacija, npr. jer površina za

postavljanje mjernog alata za više od 4° odstupa od vodorav-

ne linije, zatreperit će linije lasera.

M

jerni alat postavite u vodoravni položaj i pričekajte na samo-

nivelaciju. Čim se mjerni alat nađe unutar područja samonive-

lacije od ±4°, zatreperit će linije lasera.

U slučaju vibracija ili promjena položaja tijekom rada, mjerni

alat će se ponovno automatski iznivelirati, kod većih promje-

na položaja, ali po mogućnosti na drugoj visini. Nakon ponov-

ne nivelacije provjerite pokrivanje obje linije lasera na refe-

rentnoj točci (vidjeti „Izravnavanje mjernog alata po visini“,

stranica 15

2

), kako biste izbjegli pogreške u visini.

Izravnavanje mjernog alata po visini

M

jerni alat proizvodi dvije linije lasera, koje su počevši od uda-

ljenosti cca. 50 cm vidljive ispred mjernog alata, na površini

poda. Linije lasera se moraju dovesti na pokrivanje na ovoj re-

ferentnoj točci, na kojoj su prvi puta vidljive na površini poda.

U tu svrhu okrenite gumb

9

 za visinsko reguliranje, u smjeru

odnosno suprotno smjeru kazaljke na satu, sve dok se obje li-

nije lasera ne preklope na referentnoj točci i dok nije vidljiva

samo jedna linija lasera.

Ako se obje linije lasera okretanjem visinskog reguliranja ne

mogu dovesti za pokrivanje, u tom se slučaju mjerni alat nalazi

osjetno više ili niže od površine poda. Postavite mjerni alat na

jednu drugu točku površine poda, s manjom visinskom razli-

kom i tamo linije lasera dovedite do pokrivanja.

Puštanje u rad daljinskog upravljača (GSL 2 Set)



Daljinski upravljač zaštitite od vlage i izravnog sunče-

vog zračenja.



Daljinski upravljač ne izlažite vanjskim temperaturama

ili oscilacijama temperatura.

Npr. ne ostavljajte ga dulje

vrijeme u automobilu. Kod većih oscilacija temperature da-

ljinski upravljač ostavite da se temperira prije nego što ga

pustite u rad.

Sve dok se u daljinskom upravljaču nalazi baterija dovoljnog

napona, daljinski upravljač ostaje spreman za rad.

Signali daljinskog upravljača moraju prijemnu leću

4

 doseći u

izravnom smjeru s prednje strane i koso odozgo. Ako se daljin-

ski upravljač  ne može izravno usmjeriti na prijemnu leću, sma-

njit će se radno područje. Refleksijom signala (npr. na zido-

vima), ponovno se može poboljšati doseg na neizravnom si-

gnalu.

Uključivanje mjernog alata s daljinskim upravljačem moguće

je samo nakon automatskog isključivanja mjernog alata, ako

prekidač za uključivanje/isključivanje

8

 još nije u položaju

„On“

. Isključivanje s daljinskim upravljačem nije moguće.

Postupak mjerenja

Ručna rotacija (GSL 2)

Gornji dio mjernog alata okrenite do mjesta koje želite ispitati.

Nakon okretanja pričekajte da se mjerni alat iznivelira i da se

linije lasera više ne pomiču. Tek nakon toga provjerite da li su

linije lasera položene uz pokrivanje.

Automatska rotacija (GSL 2 Set)

Za kontrolu površine gornji dio mjernog alata okrećite pomo-

ću daljinskog upravljača. Nije moguće okretanje rukom.

M

ogu se birati slijedeće vrste rotacije:

Pritisnite tipku

19

 za startanje

brze

, kontinuirane ro-

tacije

u smjeru kazaljke na satu

. Rotacija se završa-

va ponovnim pritiskom na tipku

19

.

Pritisnite tipku

14

 za startanje

brze

, kontinuirane ro-

tacije

u smjeru suprotnom od kazaljke na satu

. Ro-

tacija se završava ponovnim pritiskom na tipku

14

.

Pritisnite tipku

18

 za startanje

spore

, kontinuirane

rotacije

u smjeru kazaljke na satu

. Rotacija se zavr-

šava ponovnim pritiskom na tipku

18

.

Pritisnite tipku

15

 za startanje

spore

, kontinuirane

rotacije

u smjeru suprotnom od kazaljke na satu

.

Rotacija se završava ponovnim pritiskom na tipku

15

.

Pritisnite tipku

17

 za

jednu

, kratku rotaciju

u smjeru

kazaljke na satu

. Tipku

17

 ponovno pritisnite za

svako daljnje pojedinačno gibanje.

Pritisnite tipku

16

 za

jednu

, kratku rotaciju

u smjeru

suprotnom od kazaljke na satu

. Tipku

16

 ponovno

pritisnite za svako daljnje pojedinačno gibanje.

OBJ_BUCH-1545-005.book  Page 152  Monday, December 10, 2012  11:06 AM

 Hrvatski |

153

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)

Vrednovanje rezultata mjerenja (vidjeti slike D

–

G)

Preko obje linije lasera pokazat će se da li se površina nalazi na

istoj visini kao i referentna točka (vidjeti „Izravnavanje mjer-

nog alata po visini“, stranica 15

2

):

– Sve točke na kojima obje linije lasera podudarno leže jedna

preko druge, nalaze se na istoj visini kao i referentna točka.

– Ako su dvije linije lasera vidljive jedna pored druge ili su li-

nije lasera prekinute, u tom slučaju visina površine poda

odstupa na ovim mjestima u odnosu na referentnu točku.

Za mjerenje odstupanja površine poda, lasersku ciljnu ploču

10

 postavite na ispitivano mjesto. Lasersku ciljnu ploču okre-

nite tako da lijeva linija lasera bude točno položena na lijevoj

referentnoj liniji laserske ciljne ploče. Pomaknite gornji dio la-

serske ciljne ploče prema gore, odnosno dolje, sve dok vrh

11

laserske ciljne ploče ne nalegne na mjerno mjesto. Na položa-

ju desne linije lasera, na laserskoj ciljnoj ploči, može se očitati

visinska razlika između referentne točke i mjerne točke u mm.

Položite obje linije lasera na površinu poda, pod konstantnim

kutom odmaknuta jedne od druge, u tom je slučaju površina

poda nagnuta.

Upute za rad



Pazite da ukupna širina linije lasera podudarno leži jedna

preko druge.

Širina linije lasera mijenja se s udaljenošću.

Transport mjernog alata

Za lakši transport mjernog alata služi ručka

3

. Prema potrebi

ručku preklopite prema gore.

Naočale za gledanje lasera (pribor)

Naočale za gledanje lasera filtriraju okolno svjetlo. Zbog toga

se crveno svjetlo lasera za oči pojavljuje kao svjetlije.



Naočale za gledanje lasera ne koristite kao zaštitne na-

očale.

Naočale za gledanje lasera služe za bolje prepozna-

vanje laserske zrake, međutim one ne mogu zaštititi od la-

serskog zračenja.



Naočale za gledanje lasera ne koristite kao sunčane na-

očale ili u cestovnom prometu.

Naočale za gledanje lase-

ra ne služe za potpunu zaštitu od ultraljubičastih zraka i

smanjuju sposobnost za razlikovanje boja.

Upute za optimalno manipuliranje s aku-baterijom

Aku-bateriju zaštitite od vlage i vode.

Aku-bateriju spremite samo u prostoriji s temperaturnim po-

dručjem od 0 °

C

 do 50 °

C

. Aku-bateriju npr. ljeti ne ostavljaj-

te u automobilu.

Znatno skraćenje trajanja rada nakon punjenja pokazuje da je

aku-baterija istrošena i da se mora zamijeniti.

Pridržavajte se uputa za zbrinjavanje u otpad.

Održavanje i servisiranje

Održavanje i čišćenje



Aku-bateriju, odnosno bateriju izvadite iz mjernog ala-

ta prije svih radova na mjernom alatu (npr. montaže,

održavanja, itd.), kao i pri transportu i spremanju mjer-

nog alata.

Pri nehotičnom aktiviranju prekidača za uključi-

vanje/isključivanju postoji opasnost od ozljeda.

Površinski laser transportirajte i spremite samo u isporuče-

nom kovčegu.

Površinski laser i daljinski upravljač uvijek održavajte čistim.

Površinski laser i daljinski upravljač ne uranjajte u vodu ili

ostale tekućine.

Prljavštinu obrišite vlažnom, mekom krpom. U tu svrhu ne ko-

ristite nikakva sredstva za čišćenje i otapala.

Posebno redovito čistite površine na izlaznom otvoru lasera i

kod toga pazite na vlakanca.

Ako bi površinski laser ili daljinski upravljač unatoč brižljivih

postupaka proizvodnje i ispitivanja ipak prestao raditi, popra-

vak prepustite ovlaštenom servisu za Bosch električne alate.

Ne otvarajte sami površinski laser i daljinski upravljač.

Kod svih povratnih upita i naručivanja rezervnih dijelova, nei-

zostavno navedite 10-znamenkasti kataloški broj s tipske plo-

čice površinskog lasera odnosno daljinskog upravljača.

Površinski laser pošaljite na popravak u njegovom kovčegu.

Servisiranje i savjetovanje o primjeni

Ovlašteni servis će odgovoriti na vaša pitanja o popravcima i

održavanju vašeg proizvoda te o rezervnim dijelovima. Pove-

ćane crteže i informacije o rezervnim dijelovima možete naći

na adresi:

www.bosch-pt.com

Bosch tim za savjetovanje o primjeni rado će vam pomoći od-

govorom na pitanja o našim proizvodima i priboru.

Hrvatski

Robert Bosch d.o.o

Kneza Branimira

22

10040 Zagreb

Tel.: (01)

29

58051

Fax: (01)

29

58050

Transport

Li-ionske aku-baterije koje se koriste, podliježu zahtjevima

propisa za transport opasnih tvari. Aku-baterije korisnik može

bez posebnih mjera zaštite transportirati cestovnim transpor-

tom.

Ako transport obavlja treća strana (npr. zračni transport ili

špedicija), treba se pridržavati posebnih zahtjeva na ambala-

žu i označavanje. Kod pripreme pošiljke za transport treba za-

tražiti savjet stručnjaka za transport opasnih tvari.

Aku-baterije transportirajte ako njihovo kućište nije ošteće-

no. Oblijepite izložene kontakte i zapakirajte aku-bateriju tako

da se ne može pomicati u ambalaži.

M

olimo pridržavajte se eventualno važećih propisa zemlje ko-

risnika.

Zbrinjavanje

Površinski laser, daljinski upravljač, aku-bateriju/ba-

terije, pribor i ambalažu trebate odvesti u reciklažno

dvorište na ekološki prihvatljivo zbrinjavanje u otpad.

Površinski laser, daljinski upravljač i aku-bateriju/baterije ne

bacajte u kućni otpad.

OBJ_BUCH-1545-005.book  Page 153  Monday, December 10, 2012  11:06 AM

154

 | Eesti

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Samo za zemlje EU:

Prema europskim smjernicama

2

00

2

/

96

/EG neuporabivi električni uređaji

i prema europskim smjernicama

2

00

6

/

66

/EG neispravne ili istrošene aku-

baterije moraju se odvojeno sakupljati i do-

vesti na ekološki prihvatljivo recikliranje.

Aku-baterije/baterije:

Li-ion:

M

olimo pridržavajte se uputa u poglav-

lju „Transport“ na stranici 153.

Zadržavamo pravo na promjene.

Eesti

Ohutusnõuded

Pinnalaser

Mõõteseadmega ohutu ja turvalise töö taga-

miseks lugege läbi kõik juhised ning järgige

neid. Ärge katke mõõteseadmel olevaid

hoiatussilte kunagi kinni. HOIDKE KÕIK

JUHISED HOOLIKALT ALLES.



Ettevaatust – siin nimetatud käsitsus- või justeerimis-

seadmetest erinevate seadmete kasutamine või teiste

meetodite rakendamine võib põhjustada ohtliku kiirgu-

se tekke.



Mõõteseade väljastatakse kahe hoiatussildiga (sead-

me jooniste leheküljel tähistatud numbritega 2).



Kui hoiatussiltide tekst on võõrkeelne, katke need en-

ne seadme esmakordset kasutuselevõttu seadme tar-

nekomplektis sisalduvate eestikeelsete kleebistega.



Ärge juhtige laserkiirt inimeste või loomade poole ning

ärge vaadake otse laserkiire suunas.

M

õõteseade teki-

tab klassi 3R kuuluva laserkiire vastavalt standardile

IE

C 6

08

2

5-1. Pilgu suunamine otse laserkiire sisse   – ka

suurema vahemaa tagant  – võib silmi kahjustada.



Ärge kasutage laserkiire nähtavust parandavaid prille

kaitseprillidena.

Prillid muudavad laserkiire paremini

nähtavaks, kuid ei kaitse laserkiirguse eest.



Ärge kasutage laserkiire nähtavust parandavaid prille

päikseprillide ega kaitseprillidena mootorsõidukit juh-

tides.

Laserkiire nähtavust parandavad prillid ei anna täie-

likku kaitset UV-kiirguse eest ja vähendavad värvide erista-

mise võimet.



Laske mõõteseadet parandada üksnes vastava ala

asjatundjatel, kes kasutavad originaalvaruosi.

Nii taga-

te mõõteseadme ohutu töö.



Vältige laserkiire peegeldumist siledatelt pindadelt,

näiteks aknalt või peeglilt.

Ka peegelduv laserkiir võib sil-

ma kahjustada.



Mõõteseadme kasutamine on lubatud üksnes isikutele,

kes oskavad laserseadmeid käsitseda.

Vastavalt stan-

dardile EN

6

08

2

5-1 peavad nad muuhulgas omama tead-

misi laseri bioloogilisest toimest silmadele ja nahadele, sa-

muti laserkaitse õigest kasutamisest, et ära hoida ohtusid.



Ärge kasutage mõõteseadet plahvatusohtlikus kesk-

konnas, kus leidub süttivaid vedelikke, gaase või tol-

mu.

M

õõteseadmes võivad tekkida sädemed, mille toimel

võib tolm või aur süttida.



Seadke mõõteseade alati sellisesse asendisse, et laser-

kiired kulgevad Teie silmade tasandist tunduvalt kõrge-

malt või madalamalt.

Nii hoiate ära silmade kahjustamise.



Mõõteseadme kasutamise piirkond tähistage laseri

eest hoiatavate siltidega.

Sellega tõkestate kõrvaliste isi-

kute juurdepääsu ohtlikku piirkonda.



Ärge hoidke mõõteseadet kohtades, kuhu võivad kõrva-

lised isikud ligi pääseda.

Isikud, kes ei oska mõõteseadet

käsitseda, võivad kahjustada nii ennast kui ka teisi inimesi.



Laseriklassi 3R kuuluva mõõteseadme kasutamisel pi-

dage kinni kehtivatest siseriiklikest eeskirjadest.

Nen-

de eeskirjade eiramine võib kaasa tuua vigastusi.



Hoolitsege selle eest, et laserkiirte kulgemise ala oleks

piiratud.

Laserkiire kulgemine piiratud alas hoiab ära kõr-

valiste isikute silmade juhusliku kahjustamise.



Enne mis tahes tööde tegemist mõõteseadme kallal (nt

kokkupanek, hooldus vmt), samuti enne aiatööriista

transporti ja hoiulepanekut võtke aku või patareid

seadmest välja.

Tahtmatul vajutamisel lülitile (sisse/välja)

tekib vigastuste oht.



Ärge avage akut.

Esineb lühise oht.

Kaitske akut kuumuse, sealhulgas pideva päi-

kesekiirguse, tule, vee ja niiskuse eest.

Esineb

plahvatusoht.



Kasutusvälisel ajal hoidke akut eemal kirjaklambritest,

müntidest, võtmetest, naeltest, kruvidest ja teistest

väikestest metallesemetest, mis võivad aku kontaktid

omavahel ühendada.

Lühis aku kontaktide vahel tekitab

põlengu ohu.



Vale kasutuse puhul võib akust välja voolata akuvede-

likku. Vältige sellega kokkupuudet. Kui akuvedelikku

peaks sattuma nahale, peske vastavat kohta veega. Kui

akuvedelikku satub silma, pöörduge lisaks arsti poole.

Akuvedelik võib põhjustada nahaärritust või söövitust.



Aku vigastamisel ja ebaõigel käsitsemisel võib akust

eralduda aure. Õhutage ruumi, halva enesetunde korral

pöörduge arsti poole.

Aurud võivad ärritada hingamisteid.

OBJ_BUCH-1545-005.book  Page 154  Monday, December 10, 2012  11:06 AM

 Eesti |

155

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)



Laadige akut üksnes tootja poolt ette nähtud akulaadi-

misseadmega.

Ühte tüüpi akude jaoks sobiv akulaadija

võib teist tüüpi akude laadimisel põhjustada põlengu ohu.



Kasutage akut üksnes koos Boschi mõõteseadmega.

Vaid nii on aku kaitstud ohtliku liigpinge eest.



Kasutage üksnes Boschi originaalakusid, mille pinge

vastab mõõteseadme andmesildil toodud pingele.

M

uu-

de akude, nt järeletehtud või parandatud akude või teiste

tootjate akude kasutamine põhjustab plahvatuse ja sellest

tulenevalt vigastuste ja varalise kahju ohu.

Ärge asetage mõõteseadet ja komplekti

kuuluvat laserkiire sihttahvlit 10

südamestimulaatorite lähedusse.

M

õõte-

seadme magnetid ja laserkiire sihttahvel te-

kitavad välja, mis võib südame-

stimulaatorite tööd häirida.



Hoidke mõõteseadet ja komplekti kuuluvat laserkiire

sihttahvlit 10 eemal magnetilistest andmekandjatest

ja magnetiliselt tundlikest seadmetest.

M

õõteseadme

magnetite ja laserkiire sihttahvli toime võib andmed pöör-

dumatult hävitada.

Kaugjuhtimispult (GSL 2 Set)

Lugege kõik juhised läbi ja järgige neid.

HOIDKE KÕIK JUHISED HOOLIKALT ALLES.



Laske kaugjuhtimispulti parandada üksnes vastava ala

asjatundjatel, kes kasutavad originaalvaruosi.

Nii taga-

te kaugjuhtimispuldi töökindluse.



Ärge kasutage kaugjuhtimispulti plahvatusohtlikus

keskkonnas, kus leidub tuleohtlikke vedelikke, gaase

või tolmu.

M

õõteseadmes võivad tekkida sädemed, mille

toimel võib tolm või aur süttida.

Seadme ja selle funktsioonide kirjeldus

Voltige lahti kasutusjuhendi ümbris, kust leiate pinnalaseri ja

kaugjuhtimispuldi joonised, ning jätke see kasutusjuhendi lu-

gemise ajaks avatuks.

Nõuetekohane kasutus

Pinnalaser

M

õõteseade on ette nähtud pinna ühetasasuse kontrollimiseks.

M

õõteseade sobib kasutamiseks sisetingimustes.

Kaugjuhtimispult (GSL 2 Set)

Kaugjuhtimispult on ette nähtud pinnalaserite juhtimiseks si-

setingimustes.

Seadme osad

Pinnalaseri ja kaugjuhtimispuldi osade numeratsiooni aluseks

on jooniste lehekülgedel toodud numbrid.

Pinnalaser

1

Laserkiire väljumisava

2

Laseri hoiatussilt

3

Käepide

4

Kaugjuhtimispuldi signaali vastuvõtuväli (GSL

2

Set)

5

Laetuse astme näit

6

Patareikorpuse kaane lukustus

7

Patareikorpuse kaas

8

Lüliti (sisse/välja)

9

Pöördnupp kõrguse reguleerimiseks

10

Laserkiire sihttahvel

11

Laserkiire sihttahvli mõõtmisots

12

Pinnalaseri seerianumber

23

Aku*

Kaugjuhtimispult

13

Infrapunakiire väljumise ava

14

Nupp kiireks pööramiseks vastupäeva

15

Nupp aeglaseks pööramiseks vastupäeva

16

Nupp järk-järguliseks pööramiseks vastupäeva

17

Nupp järk-järguliseks pööramiseks päripäeva

18

Nupp aeglaseks pööramiseks päripäeva

19

Nupp kiireks pööramiseks päripäeva

20

Kaugjuhtimispuldi patareikorpuse kaas

21

Kaugjuhtimispuldi patareikorpuse kaane lukustus

22

Seerianumber

Lisatarvikud/varuosad

24

Laserkiire nähtavust parandavad prillid*

25

Kohver

* Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel

kujutatud või kasutusjuhendis nimetatud lisatarvikuid.

Tehnilised andmed

Pinnalaser

GSL 2

GSL 2 Set

Tootenumber

3

6

01 K

6

4 000

3

6

01 K

6

4 001

3

6

01 K

6

4 070

3

6

01 K

6

4 0R0

kaugjuhtimispuldiga juhitav mootoril töötav pöördalus

–



Tööpiirkond

1)

– ilma laserkiire sihttahvlita

– laserkiire sihttahvliga

10 m

2

0 m

10 m

2

0 m

1) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) võivad tööpiirkonda kitsendada.

Pinnalaserit saate identifitseerida andmesildil oleva seerianumbri

12

 järgi.

OBJ_BUCH-1545-005.book  Page 155  Monday, December 10, 2012  11:06 AM

156

 | Eesti

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Montaaž

Pinnalaserite energiavarustus

M

õõteseadet võib kasutada standardsete patareide või Bosc-

hi liitium-ioon-akuga.

Kasutamine patareidega (vt joonist B)

M

õõteseadmes on soovitav kasutada leelis-mangaan-patarei-

sid.

Patareide sissepanekuks ja väljavõtmiseks tuleb kõrguse re-

gulaator viia madalaimasse asendisse. Selleks pöörake kõrgu-

se reguleerimise nuppu

9

 lõpuni vastupäeva.

Patareikorpuse kaane

7

 avamiseks vajutage lukustusele

6

 ja

tõmmake patareikorpuse kaas lahti. Asetage patareid kohale.

Jälgige seejuures patareide õiget polaarsust vastavalt

patareikorpuse kaane siseküljel toodud sümbolitele.

Vahetage alati välja kõik patareid ühekorraga. Kasutage üks-

nes ühe tootja ja ühesuguse mahtuvusega patareisid.



Kui Te mõõteseadet pikemat aega ei kasuta, võtke pa-

tareid seadmest välja.

Patareid võivad pikemal seismisel

korrodeeruda või iseeneslikult tühjeneda.

Akuga  kasutamine  (vt joonist C)



Kasutage üksnes Boschi originaalseid liitium-ioon-aku-

sid, mille pinge vastab mõõteseadme andmesildile

märgitud pingele.

M

uude akude kasutamine võib põhjus-

tada vigastuste ja tulekahju ohu.

Märkus:

M

õõteseadme jaoks sobimatute akude kasutamine

võib põhjustada häireid mõõteseadme töös või mõõteseadet

kahjustada.

Märkus:

Aku on tarnimisel osaliselt laetud. Et tagada aku täit

mahtuvust, laadige aku enne esmakordset kasutamist akulaa-

dimisseadmes täiesti täis.



Kasutage üksnes lisatarvikute leheküljel loetletud aku-

laadimisseadmeid.

Vaid need laadimisseadmed on kohan-

datud mõõteseadmes kasutatava liitium-ioon-aku laadimi-

seks.

Liitium-ioon-akut saab laadida igal ajal, ilma et aku kasutusiga

lüheneks. Laadimise katkestamine ei kahjusta akut.

Aku on varustatud NT

C

-temperatuurikontrolliga, mis lubab

akut laadida vaid temperatuuril 0 °

C

 kuni 45 °

C

. Seeläbi saa-

vutatakse aku pikk kasutusiga.

Aku

23

 paigaldamiseks ja eemaldamiseks tuleb kõrguse regu-

laator viia madalaimasse asendisse. Selleks pöörake kõrguse

reguleerimise nuppu

9

 lõpuni vastupäeva.

Aku

23

 paigaldamiseks vajutage lukustusele

6

 ja avage pata-

reikorpuse kaas

7

. Lükake laetud aku lõpuni patareikorpuses-

se ja sulgege patareikorpuse kaas.

Nivelleerumistäpsus

±0,3 mm/m

±0,3 mm/m

Nivelleerumisvahemik üldjuhul

±4°

±4°

Nivelleerumisaeg üldjuhul

<5 s

<5 s

Töötemperatuur

–10 °

C

...+50 °

C

–10 °

C

...+50 °

C

Hoiutemperatuur

–

2

0 °

C

...+70 °

C

–

2

0 °

C

...+70 °

C

Suhteline õhuniiskus max.

9

0 %

9

0 %

Laseri klass

3R

3R

Laseri tüüp

6

30 –

6

70 nm, <5 mW

6

30 –

6

70 nm, <5 mW

C

6

1

1

Patareid (alkaline)

Aku (Li-Ion)

4 x 1,5 V LR0

6

 (AA)

10,8 V

4 x 1,5 V LR0

6

 (AA)

10,8 V

Tööaeg

– Patareid (alkaline)

– Aku (Li-Ion) (1,3 Ah)

– Aku (Li-Ion) (1,5 Ah)

15 h

15 h

2

5 h

15 h

15 h

2

5 h

Kaal EPTA-Procedure 01/

2

003 järgi

1,4 kg

1,4 kg

M

õõtmed  (pikkus x  laius x  kõrgus)

2

10 x 1

9

5 x

2

05 mm

2

10 x 1

9

5 x

2

05 mm

Kaitseaste

IP 54 (tolmu- ja pritsmekindel)

IP 54 (tolmu- ja pritsmekindel)

Pinnalaser

GSL 2

GSL 2 Set

1) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) võivad tööpiirkonda kitsendada.

Pinnalaserit saate identifitseerida andmesildil oleva seerianumbri

12

 järgi.

Kaugjuhtimispult

RC 2

Tootenumber

3

6

01 K

69

C

00

Tööpiirkond

2

)

2

0 m

Töötemperatuur

–10 °

C

...+50 °

C

Hoiutemperatuur

–

2

0 °

C

...+70 °

C

Patareid

3 x 1,5 V LR03 (AAA)

Kaal EPTA-Procedure 01/

2

003 järgi

50 g

2

) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) võivad

tööpiirkonda kitsendada.

Kaugjuhtimispulti saate identifitseerida andmesildil oleva seerianumbri

22

 järgi.

OBJ_BUCH-1545-005.book  Page 156  Monday, December 10, 2012  11:06 AM
