Uzaktan kumanda cihazı ile yakınında yanıcı sıvılar,

gazlar veya tozlar bulunan patlama tehlikesi olan yer-

lerde çalışmayın.

Uzaktan kumanda cihazı içinde toz veya

buharları tutuşturabilecek kıvılcımlar oluşabilir.

Ürün ve işlev tanımı

Lütfen lazerli yüzey distomatının ve uzaktan kumandanın şek-

linin bulunduğu kapak sayfasını açın ve kullanım kılavuzunu

okuduğunuz sürece bu sayfayı açık tutun.

Usulüne uygun kullanım

Lazerli yüzey distomatı

Bu ölçme cihazı zeminlerdeki düzlüklerin kontrolü için tasar-

lanmıştır.

Bu ölçme cihazı kapalı mekanlarda kullanılmaya uygundur.

Uzaktan kumanda cihazı (GSL 2 Set)

Bu uzaktan kumanda cihazı kapalı mekanlarda lazerli yüzey

distomatlarının kumandası için tasarlanmıştır.

Şekli gösterilen elemanlar

Şekli gösterilen bileşenlerin numaraları grafik sayfasındaki la-

zerli yüzey distomatının ve uzaktan kumandanın şekli üzerin-

deki numaralarla aynıdır.

Lazerli yüzey distomatı

1

Lazer ışını çıkış deliği

2

Lazer uyarı etiketi

3

Tutamak

4

Uzaktan kumanda için algılama merceği (GSL

2

Set)

5

Şarj durumu göstergesi

6

Batarya gözü kapak kilidi

7

Batarya gözü kapağı

8

Açma/kapama şalteri

9

Yükseklik ayarı döner düğmesi

10

Lazer hedef tablası

11

Lazer hedef tablasının ölçme ucu

12

Lazerli yüzey distomatının seri numarası

23

Akü*

Uzaktan kumanda cihazı

13

Kızılötesi (enfraruj) ışını çıkış deliği

14

Saat hareket yönünün tersinde hızlı dönüş tuşu

15

Saat hareket yönünün tersinde yavaş dönüş tuşu

16

Saat hareket yönünün tersinde kademeli dönüş tuşu

17

Saat hareket yönünde kademeli dönüş tuşu

18

Saat hareket yönünde yavaş dönüş tuşu

19

Saat hareket yönünde hızlı dönüş tuşu

20

Uzaktan kumanda cihazı batarya gözü kapağı

21

Uzaktan kumanda cihazı batarya gözü kapağı kilidi

22

Seri numarası

Aksesuar/Yedek parçalar

24

Lazer gözlüğü*

25

Çanta

* Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap-

samında değildir.

Teknik veriler

Lazerli yüzey distomatı

GSL 2

GSL 2 Set

Ürün kodu

3

6

01 K

6

4 000

3

6

01 K

6

4 001

3

6

01 K

6

4 070

3

6

01 K

6

4 0R0

Uzaktan kumandalı motor tahrikli dönme tabanı

–



Çalışma alanı

1)

– Lazer hedef tablası olmadan

– Laze hedef tablası ile

10 m

2

0 m

10 m

2

0 m

Nivelman hassaslığı

±0,3 mm/m

±0,3 mm/m

Otomatik nivelman, tipik

±4°

±4°

Nivelman süresi, tipik

<5 s

<5 s

İşletme sıcaklığı

–10 °

C

...+50 °

C

–10 °

C

...+50 °

C

Saklama sıcaklığı

–

2

0 °

C

...+70 °

C

–

2

0 °

C

...+70 °

C

M

aksimum nispi hava nemi

9

0 %

9

0 %

Lazer sınıfı

3R

3R

Lazer tipi

6

30 –

6

70 nm, <5 mW

6

30 –

6

70 nm, <5 mW

C

6

1

1

Bataryalar (Alkali-

M

angan)

Akü (lityum iyon)

4 x 1,5 V LR0

6

 (AA)

10,8 V

4 x 1,5 V LR0

6

 (AA)

10,8 V

1)

C

ihazın çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin; doğrudan gelen güneş ışını) küçülebilir.

Lazerli yüzey distomatınızın kesin ve açık kimliği tip etiketindeki seri numarasıdır

12

.

OBJ_BUCH-1545-005.book  Page 81  Monday, December 10, 2012  11:06 AM

82

 | Türkçe

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Montaj

Lazerli yüzey distomatının enerji beslemesi

Bu ölçme cihazı ya piyasada bulunan bataryalarla veya bir

Bosch lityum iyon akü ile çalıştırılabilir.

Bataryalarla işletme (Bakınız: Şekil B)

Bu ölçme cihazını çalıştırırken alkali mangan bataryaların kul-

lanılması tavsiye olunur.

Bataryaları takmak ve çıkarmak için ölçme cihazının yükseklik

ayarı en düşük konuma getirilmelidir. Bunun için yükseklik

ayarı düğmesini

9

 saat hareket yönünün tersinde sonuna ka-

dar çevirin.

Batarya gözü kapağını

7

 açmak için kilide

6

 basın ve kapağı

kaldırın. Bataryaları yerleştirin. Bu esnadabatarya gözü kapa-

ğının iç tarafındaki şekilde gösterildiği gibi doğru

kutuplamayapmaya dikkat edin.

Daima bataryaların hepsini birden değiştirin. Aynı üreticinin

aynı kapasitedeki bataryalarını kullanın.



Cihazınızı uzun süre kullanmayacaksanız bataryaları ci-

hazdan çıkarın.

Uzun süre kullanılmayan bataryalar oksit-

lenir ve kendiliğinden boşalır.

Akü ile işletme (Bakınız: Şekil C)



Sadece ölçme cihazınızın tip etiketinde belirtilen gerili-

me sahip orijinal Bosch lityum iyon aküler kullanın.

Baş-

ka akülerin kullanılması yaralanmalara ve yangına neden

olabilir.

Açıklama:

Ölçme cihazınıza uygun olmayan akülerin kullanıl-

ması hatalı işlevlere veya ölçme cihazının hasar görmesine ne-

den olabilir.

Açıklama:

Akü kısmi şarjlı olarak teslim edilir. Akünün tam

performansına ulaşabilmesi için ilk kullanımdan önce aküyü

şarj cihazında tam olarak şarj edin.



Sadece aksesuar sayfasında belirtilen şarj cihazlarını

kullanın.

Sadece bu şarj cihazları ölçme cihazınızda kulla-

nılabilen lityum iyon akülerin şarjına uygundur.

Lityum iyon akü kullanım ömrü kısalmaksızın istendiği zaman

şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez.

Akü bir NT

C

 sıcaklık kontrol sistemi ile donatılmış olup, bu sis-

tem sadece 0 °

C

 ile 45 °

C

 arasında şarja izin verir. Bu yolla

akünün kullanım ömrü daha uzun olur.

Aküyü

23

 takmak ve çıkarmak için ölçme cihazının yükseklik

ayarı en düşük konuma getirilmelidir. Bunun için yükseklik

ayarı düğmesini

9

 saat hareket yönünün tersinde sonuna

kadar çevirin.

Aküyü

23

 takmak için kilide

6

 basın ve batarya gözü kapağını

7

 kaldırın. Şarj edilmiş aküyü sonuna kadar batarya gözüne

itin ve batarya gözü kapağını kapatın.

1,5-Ah akü ile işletim:

 Batarya gözü kapağını

7

 kapatabilmek

için kapak üzerindeki köpüklü maddeden yapılma sönümlen-

dirici katmanı çıkarmanız gerekir.

Aküyü

23

 çıkarmak için kilide

6

 basın ve batarya gözü kapağını

7

 kaldırın. Aküyü batarya gözünden çekerek çıkarın.

Şarj durumu göstergesi

Şarj durumu göstergesinin

5

 üç yeşil LED’i bataryaların veya

akülerin

23

 şarj durumunu gösterir.

Uzaktan kumanda cihazının enerji beslemesi

(GSL 2 Set)

Bu uzaktan kumanda cihazının alkali mangan bataryalarla kul-

lanılması tavsiye olunur.

Batarya gözü kapağını

20

 açmak için kilide

21

 basın ve batar-

ya gözü kapağını çıkarın. Bataryaları yerleştirin. Batarya gözü

kapağının iç tarafındaki şekle bakarak doğru kutuplama yap-

maya dikkat edin.

Daima bataryaların hepsini birden değiştirin. Aynı üreticinin

aynı kapasitedeki bataryalarını kullanın.

İşletme süresi

– Bataryalar (Alkali-

M

angan)

– Akü  (lityum  iyon) (1,3 Ah)

– Akü  (lityum  iyon) (1,5 Ah)

15 h

15 h

2

5 h

15 h

15 h

2

5 h

Ağırlığı EPTA-Procedure 01/

2

003’e göre

1,4 kg

1,4 kg

Ölçüleri (uzunluk x genişlik x yükseklik)

2

10 x 1

9

5 x

2

05 mm

2

10 x 1

9

5 x

2

05 mm

Koruma türü

IP 54 (Toza ve püsküren suya

karşı korunmalı)

IP 54 (Toza ve püsküren suya

karşı korunmalı)

Lazerli yüzey distomatı

GSL 2

GSL 2 Set

1)

C

ihazın çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin; doğrudan gelen güneş ışını) küçülebilir.

Lazerli yüzey distomatınızın kesin ve açık kimliği tip etiketindeki seri numarasıdır

12

.

Uzaktan kumanda cihazı

RC 2

Ürün kodu

3

6

01 K

69

C

00

Çalışma alanı

2

)

2

0 m

İşletme sıcaklığı

–10 °

C

...+50 °

C

Saklama sıcaklığı

–

2

0 °

C

...+70 °

C

Bataryalar

3 x 1,5 V LR03 (AAA)

Ağırlığı EPTA-Procedure 01/

2

003’e

göre

50 g

2

)

C

ihazın çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin;

doğrudan gelen güneş ışını) küçülebilir.

Tip etiketi üzerindeki seri numarası

22

 uzaktan kumanda cihazınızın açık

biçimde belirlenmesini sağlar.

LED

Kapasitesi

Sürekli ışık 3 x yeşil



2

/3

Sürekli ışık

2

 x yeşil



1/3

Sürekli ışık 1 x yeşil

<1/3

Yanıp sönen ışık 1 x yeşil

Rezerve

OBJ_BUCH-1545-005.book  Page 82  Monday, December 10, 2012  11:06 AM

 Türkçe |

83

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)



Uzun süre kullanmayacaksanız bataryaları uzaktan ku-

manda cihazından çıkarın.

Uzun süre kullanım dışı kaldık-

larında bataryalar korozyona uğrar ve kendiliklerinden bo-

şalabilirler.

İşletme

Lazerli yüzey distomatının işletmeye alınması



Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan gü-

neş ışınından koruyun.



Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık deği-

şikliklerine maruz bırakmayın.

Örneğin cihazı uzun süre

otomobil içinde bırakmayın. Büyük sıcaklık değişikliklerin-

de ölçme cihazını çalıştırmadan önce bir süre sıcaklık den-

gelenmesini bekleyin. Aşırı sıcaklıklarda veya büyük sıcak-

lık değişikliklerinde ölçme cihazının hassaslığı kaybolabilir.



Ölçme cihazının şiddetli çarpma ve düşmeye maruz kal-

mamasına dikkat edin.

Şiddetli dış etkilerden sonra ölç-

me cihazının nivelman hassaslığı yetkili bir Bosch müşteri

servisinde kontrol ettirilmelidir.



Taşırken ölçme cihazını kapatın.

Kapama esnasında pan-

dül birimi kilitlenir, aksi takdirde aşırı hareketlerde hasar

görür.

Ölçme cihazının yerleştirilmesi

Ölçme cihazını kontrol edilecek yerde, sert bir zemine yerleş-

tirin.

Nivelnman hassaslığı ortam sıcaklığından etkilenebilir. Özel-

likle zeminden yukarı doğru değişen sıcaklık dereceleri lazer

ışınını saptırabilir. Sıcaklık katmanlaşması zemine yakın yerle-

re en fazla olduğundan, ölçme cihazı daima kontrol edilecek

yüzeyin ortasına yerleştirilmelidir.

Açma/kapama

Ölçme cihazını

açmak

 için açma/kapama şalterini

8

“On”

 po-

zisyonuna itin. Ölçme cihazı açıldıktan hemen sonra çıkış deli-

ğinden

1

 lazer ışını gönderir.



Lazer ışınını başkalarına veya hayvanlara doğrultmayın

(özellikle gözleri seviyesinde) ve kendiniz de lazer ışı-

nına bakmayın (uzak mesafeden de olsa).

Ölçme cihazını

kapatmak

 için açma/kapama şalterini

8

“Off”

pozisyonuna itin.

C

ihaz kapatılınca pandül birimi kilitlenir.

Ölçme cihazı yaklaşık 30 dakika süre ile hareket ettirilmez ve-

ya uzaktan kumanda cihazı ile bir komut verilmezse, cihaz ba-

taryaları veya aküleri korumak üzere otomatik olarak kapanır.

Otomatik kapanmadan sonra ölçme cihazını açma/kapama

şalteri

8

 ile kapatın ve gerektiğinde tekrar açın.

GSL

2

Set: Otomatik kapanmadan sonra ölçme cihazını uzak-

tan kumana cihazının herhangi bir tuşuna basarak tekrar aça-

bilirsiniz.



Açık durumdaki ölçme cihazını bırakıp gitmeyin ve işi-

niz bitince cihazı kapatın.

Lazer ışını başkalarının gözünü

alabilir.

50 °

C

’lik en yüksek işletim sıcaklığının aşılması durumunda la-

zer diyotlarının korunması için cihaz kapanır. Soğuma olduk-

tan sonra ölçe cihazı tekrar işletime hazırdır ve çalıştırılabilir.

Akü ile işletme:

Lityum iyon akü “Electronic

C

ell Protection

(E

C

P)” ile derin deşarja karşı korunmalıdır. Akü boşaldığında

ölçme cihazı bir koruyucu devre üzerinden kapatılır.

Akünün boşalması nedeniyle ölçme cihazı otamatik olarak ka-

panacak olursa ölçme cihazını açma/kapama şalteri

8

 ile ka-

patın. Ölçme cihazını tekrar açmadan önce aküyü şarj edin.

Aksi takdirde akü hasar görebilir.

Ölçme cihazı nivelmanının yaptırılması

Nivelman otomatiği (otomatik nivelman fonksiyonu) ±4°’lik

otomatik nivelman alanındaki sapmaları dengeler. Lazer çizgi-

leri hareketsiz durumu gelince nivelman işlemi tamamlanır.

Otomatik nivelman mümkün değilse, örneğin ölçme cihazının

durduğu yer yataylıktan 4° fazla sapıyorsa, lazer çizgileri ya-

nıp söner.

Ölçme cihazını yatay olarak yerleştirin ve otomatik nivelman

yapmasını bekleyin. Ölçme cihazı ±4° otomatik nivelman ala-

nı içine gelince lazer ışınları sürekli olarak yanar.

İşletme esnasında sarsıntı olursa veya konum değiştirilirse

ölçme cihazı tekrar otomatik nivelman yapar, ancak büyük ko-

num değişikliklerinde muhtemelen başka bir yükseklikte ni-

velman yapar. Yükseklik hatalarından kaçınmak için yeni bir

nivelman yapıldıktan sonra referans noktasında iki lazer ışının

örtüşüp örtüşmediğini kontrol edin (Bakınız: “Ölçme cihazının

yükseklik doğrultması”, sayfa 83).

Ölçme cihazının yükseklik doğrultması

Ölçme cihazı ölçme cihazının yaklaşık 50 cm önünde zeminde

görünen iki lazer çizgisi üretir. Bu çizgiler zeminde ilk görün-

dükleri referans noktasında örtüştürülmelidir. Bunun için yük-

seklik ayarı düğmesini

9

 iki lazer ışını referans noktasında üst

üste gelinceye ve sadece bir çizgi görününceye kadar saat ha-

reket yönünde veya saat hareket yönünün tersinde çevirin.

Yükseklik ayarı düğmesinin çevrilmesiyle iki lazer çizgisi üst

üste gelmiyorsa, ölçme cihazı zemin yüzeyinden belirgin ölçü-

de yüksekte veya alçakta duruyor demektir. Ölçme cihazını

daha az yükseklik farkı bulunan başka bir zemin yüzeyine yer-

leştirin ve lazer çizgilerini orada üst üste getirin.

Uzaktan kumanda cihazının işletime alınması

(GSL 2 Set)



Uzaktan kumanda cihazını neme ve doğrudan güneş ışı-

nına karşı koruyun.



Uzaktan kumanda cihazını aşırı sıcaklıklara veya sıcak-

lık değişikliklerine maruz bırakmayın.

Örneğin uzaktan

kumanda cihazını uzun süre otomobil içinde bırakmayın.

Büyük sıcaklık değişikliklerine maruz kaldığı takdirde tek-

rar kullanmadan önce uzaktan kumanda cihazının sıcaklık

dengelemesi yapmasını bekleyin.

İçinde yeterli gerilime sahip bir batarya olduğu sürece uzaktan

kumanda cihazı işletime hazırdır.

Uzaktan kumanda cihazının sinyalleri algılama merceğine

4

aynı yönde önden ve eğimli olarak yukarıdan ulaşmalıdır.

Uzaktan kumanda cihazı direkt olarak algılama merceğine

doğrultulamıyorsa, çalışma alanı küçülür. Sinyalin yansıması

sonucu (örneğin duvarlarda) erişim uzaklığı endirekt sinyal-

lerde de tekrar iyileştirilebilir.

Ölçme cihazının uzaktan kumanda cihazı ile açılması sadece

ölçme cihazının otomatik kapanmasından sonra mümkündür,

eğer açma/kapama şalteri

8

 henüz

“On”

 pozisyonunda duru-

yorsa. Uzaktan kumanda cihazı ile kapamak mümkün değildir.

OBJ_BUCH-1545-005.book  Page 83  Monday, December 10, 2012  11:06 AM

84

 | Türkçe

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Ölçme işlemi

Münüel çevirme (GSL 2)

Ölçme cihazının üst parçasını kontrol etmek istediğiniz yere

çevirin. Çevirdikten sonra ölçme cihazının nivelman yapması-

nı ve lazer çizgilerinin hareketinin durmasını bekleyin. Ancak

ondan sonra lazer çizgilerinin üst üste olup olmadığnı kontrol

edin.

Otomatik çevirme (GSL 2 Set)

Yüzeyi kontrol etmek için ölçme cihazının üst parçasını uzak-

tan kumanda cihazı ile çevirin. Elle döndürme mümkün değil-

dir.

Aşağıdaki rotasyon türleri seçilebilir:

Ölçme sonuçlarının değerlendirilmesi

(Bakınız: Şekiller D

–

G)

İki lazer çizgisi yüzeyin referans noktası ile aynı yükseklikte

olup olmadığı (Bakınız: “Ölçme cihazının yükseklik doğrultma-

sı”, sayfa 83) gösterir:

– İki lazer çizgisinin üst üste bulunduğu her nokta referans

noktası ile aynı yüksekliktedir.

– İki çizgi yan yana görülüyorsa veya lazer çizgileri kesintili

ise, zemin yüzeyi bu noktada referans noktasından farklı

demektir.

Zemin yüzeyinin sapmasını ölçmek için lazer hedef tabalasını

10

 kontol edilecek yere yerleştirin. Lazer hedef tablasını sol

lazer çizgisi lazer hedef tablasının sol referans çizgisi üzerinde

seyredecek biçimde çevirin. Lazer hedef tablasının üst parça-

sını lazer hedef tablasının ucu

11

 ölçülecek yere gelinceye ka-

dar yukarı veya aşağı itin. Lazer hedef tablasındaki sağ lazer

çizgisinin pozisyonunda referans noktası ile ölçme noktası

arasındaki yükseklik farkı milimetre olarak okunabilir.

İki lazer çizgizi zemin yüzeyinde sabit bir açı ile birbirinden ay-

rılıyorsa, zemin yüzeyi eğimli demektir.

Çalışırken dikkat edilecek hususlar



Lazer çizgilerinin bütün genişlikleri boyunca üst üste

olmasına dikkat edin.

Lazer çizgilerinin genişliği uzaklıkla

birlikte değişir.

Ölçme cihazının taşınması

Ölçme cihazı tutamaktan

3

 tutularak rahatça taşınabilir. Ge-

rektiğinde tutamağı yukarı kaldırın.

Lazer gözlüğü (aksesuar)

Lazer gözlüğü çevredeki ışıkları filtre eder. Bu nedenle lazerin

kırmızı ışığı göz tarafından daha parlak algılanır.



Lazer gözlüğünü güneş gözlüğü olarak kullanmayın.

Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak

lazer ışınının daha iyi görülmesini sağlar.



Lazer gözlüğünü güneş gözlüğü olarak veya trafikte

kullanmayın.

Lazer gözlüğü mor ötesi ışınlarına (UV) karşı

tam olarak koruma sağlamaz ve renk algılamasını azaltır.

Akü ile optimum çalışma açıklaması

Aküyü neme ve suya karşı koruyun.

Aküyü 0 °

C

 ile 50 °

C

 arasındaki sıcaklıkta saklayın. Örneğin

yaz mevsiminde aküyü otomobil içinde bırakmayın.

Şarj işleminden sonra belirgin ölçüde kısa işletme süresi akü-

nün kullanım ömrünün tamamlandığını ve yenilenmesi gerek-

tiğini gösterir.

Tasfiye konusundaki talimat hükümlerine uyun.

Bakım ve servis

Bakım ve temizlik



Ölçme cihazının kendisinde bir çalışma yapmaya başla-

madan önce (örneğin montaj, bakım vb.) ve ölçme ciha-

zını taşırken veya saklarken aküyü veya bataryaları çı-

karın.

Açma/kapama şalterine yanlışlıkla basıldığında ya-

ralanma tehlikesi vardır.

Lazerli yüzey distomatını sadece birlikte teslim edilen çanta

içinde saklayın ve taşıyın.

Lazerli yüzey distomatını ve uzaktan kumanda cihazını daima

temiz tutun.

Lazerli yüzey distomatını ve uzaktan kumanda cihazını suya

veya başka sıvılar içine daldırmayın.

Kirleri ve pislikleri nemli, temiz bir bezle silin. Deterjan veya

çözücü madde kullanmayın.

Özellikle lazer ışını çıkış deliği alanını düzenli olarak temizleyin

ve kullandığınız bezin havının dökülmemesine dikkat edin.

Dikkatli üretim ve test yöntemlerine rağmen lazerli yüzey dis-

tomatı ve uzaktan kumanda cihazı arıza yapacak olursa, ona-

rım Bosch elektrikli el aletleri için yetkili bir müşteri servisinde

yaptırılmalıdır. Lazerli yüzey distomatını ve uzaktan kumanda

cihazını kendiniz açmayın.

Bütün başvuru ve yedek parça siparişlerinizde lütfen mutlaka

lazerli yüzey distomatı veya uzaktan kumanda cihazının tip eti-

ketindeki 10 haneli ürün kodunu belirtiniz.

Onarımı gerektiğinde lazerli yüzey distomatını çantası içinde

yollayınız.

Müşteri hizmeti ve uygulama danışmanlığı

M

üşteri hizmeti ürününüzün onarım, bakım ve yedek parçala-

rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve

yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasın-

da bulabilirsiniz:

www.bosch-pt.com

Tuşa

19

 basarak

hızlı

, kesintisiz rotasyonu

saat ha-

reket yönünde başlatın

. Tuşa

19

 yeniden basıldı-

ğında rotasyon durur.

Tuşa

14

 basarak

hızlı

, kesintisiz rotasyonu saat ha-

reket yönünde tersinde başlatın. Tuşa

14

 yeniden

basıldığında rotasyon durur.

Tuşa

18

 basarak

yavaş

, kesintisiz rotasyonu saat ha-

reket yönünde başlatın. Tuşa

18

 yeniden basıldığın-

da rotasyon durur.

Tuşa

15

 basarak

yavaş

, kesintisiz rotasyonu saat ha-

reket yönünün tersinde başlatın. Tuşa

15

 yeniden

basıldığında rotasyon durur.

Tuşa

17

 basarak

bir defalık

, kısa rotasyonu saat ha-

reket yönünde başlatın. Her tekil hareket için tuşa

17

yeniden basın.

Tuşa

16

 basarak

bir defalık

, kısa rotasyonu saat ha-

reket yönünün tersinde başlatın. Her tekil hareket

için tuşa

16

 yeniden basın.

OBJ_BUCH-1545-005.book  Page 84  Monday, December 10, 2012  11:06 AM

 Türkçe |

85

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse-

suara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Türkçe

Bosch San. ve Tic. A.S.

Ahi Evran

C

ad. No:1 Kat:

22

Polaris Plaza

80

6

70

M

aslak/Istanbul

Bosch Uzman Ekibi +

9

0 (0

2

1

2

) 3

6

7 18 88

Işıklar LTD.ŞTİ.

Kızılay

C

ad. No: 1

6

/

C

 Seyhan

Adana

Tel.: 03

22

 35

99

710

Tel.: 03

22

 35

9

137

9

İdeal Eletronik Bobinaj

Yeni San. Sit.

C

ami arkası No:

6

7

Aksaray

Tel.: 038

2

2

151

9

3

9

Tel.: 038

2

2

151

2

4

6

Bulsan Elektrik

İstanbul

C

ad. Devrez Sok. İstanbul Çarşısı

No: 48/

29

 İskitler

Ankara

Tel.: 031

2

 341514

2

Tel.: 031

2

 3410

2

03

Faz

M

akine Bobinaj

Sanayi Sit.

66

3 Sok. No: 18

Antalya

Tel.: 0

2

4

2

 34

6

587

6

Tel.: 0

2

4

2

 34

62

885

Örsel Bobinaj

1. San. Sit. 1

6

1. Sok. No:

2

1

Denizli

Tel.: 0

2

58

262

0

666

Bulut Elektrik

İstasyon

C

ad. No: 5

2

/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: 04

2

4

2

18355

9

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: 044

6

22

30

9

5

9

Ege Elektrik

İnönü Bulvaro No: 135

M

uğla

M

akasarası Fethiye

Fethiye

Tel.: 0

2

5

2

6

145701

Değer İş Bobinaj

İsmetpaşa

M

ah. İlk Belediye Başkan

C

ad. 5/

C

 Şahinbey

Gaziantep

Tel.: 034

2

2

31

6

43

2

Çözüm Bobinaj

İsmetpaşa

M

ah. Eski Şahinbey Belediyesi altı

C

ad. No: 3/

C

Gaziantep

Tel.: 034

2

2

31

9

500

Onarım Bobinaj

Raifpaşa

C

ad. No:

6

7 İskenderun

Hatay

Tel.: 03

26

6

13754

6

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No:

2

10 Beylikdüzü

İstanbul

Tel.: 0

2

1

2

 87

2

00

66

Aygem

100

2

1 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: 0

2

3

2

 37

6

8074

Sezmen Bobinaj

Ege İş

M

erkezi 1

2

01/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: 0

2

3

2

 45714

6

5

Ankaralı Elektrik

Eski Sanayi Bölgesi 3.

C

ad. No: 43

Kayseri

Tel.: 035

2

 33

6

4

2

1

6

Asal Bobinaj

Eski Sanayi Sitesi Barbaros

C

ad. No:

2

4

Samsun

Tel.: 03

62

22

8

9

0

9

0

Üstündağ Elektrikli Aletler

Nusretiye

M

ah. Boyacılar Aralığı No:

9

Tekirdağ

Tel.: 0

2

8

2

6

51

2

884

Nakliye

Kullanılabilen lityum iyon aküler tehlikeli madde taşıma yönet-

meliğine tabidir. Aküler kullanıcı tarafından başka bir hükme

tabi olmaksızın kara yollarında taşınabilir.

Üçüncü kişiler aracılığı ile gönderme durumunda (örneğin ha-

va yolu veya nakliye şirketi) ambalajlama ve işaretlemeye iliş-

kin özel yönetmelik hükümlerine uyulmalıdır. Bu konuda gön-

deri hazırlanırken bir tehlikeli madde uzmanından yardım alın-

malıdır.

Aküleri sadece gövdeleri hasarsız durumda gönderin. Açık

kontakların üzerini yapışkan şeritlerle kapatın ve aküyü amba-

laj içinde hareket etmeyecek biçimde paketleyin.

Lütfen muhtemel ulusal yönetmelik hükümlerine de uyun.

Tasfiye

Lazerli yüzey distomatı, uzaktan kumanda cihazı, akü-

ler/bataryalar, aksesuar ve ambalaj malzemesi çevre

dostu tasfiye amacıyla geri dönüşüm merkezine gön-

derilmelidir.

Lazerli yüzey distomatını, uzaktan kumana cihazını ve aküle-

ri/bataryaları evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

2

00

2

/

96

/AT sayılı Avrupa yönetmeliği

uyarınca kullanım ömrünü tamamlamış

elektrikli aletleri ve

2

00

6

/

66

/AT sayılı

Avrupa yönetmeliği uyarınca kullanım öm-

rünü tamamlamış aküler/bataryalar ayrı ayrı

toplanmak ve çevre dostu tasfiye amacıyla

geri dönüşüm merkezine gönderilmek

zorundadır.

OBJ_BUCH-1545-005.book  Page 85  Monday, December 10, 2012  11:06 AM

86

 | Polski

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Aküler/Bataryalar:

Li-Ion:

Lütfen bölüm “Nakliye”, sayfa içindeki

uyarılara uyun 85.

Değişiklik haklarımız saklıdır.

Polski

Wskazówki bezpieczeństwa

Laser do pomiarów płaskości powierzchni

Aby móc efektywnie i bezpiecznie praco-

wać przy użyciu urządzenia pomiarowego,

należy przeczytać wszystkie wskazówki i

stosować się do nich. Należy dbać o czytel-

ność tabliczek ostrzegawczych, znajdują-

cych się na urządzeniu pomiarowym. PRO-

SIMY ZACHOWAĆ I STARANNIE PRZECHO-

WYWAĆ NINIEJSZE WSKAZÓWKI.



Uwaga – użycie innych, niż podane w niniejszej in-

strukcji, elementów obsługowych i regulacyjnych, oraz

zastosowanie innych metod postępowania, może pro-

wadzić do niebezpiecznej ekspozycji na promienio-

wanie laserowe.



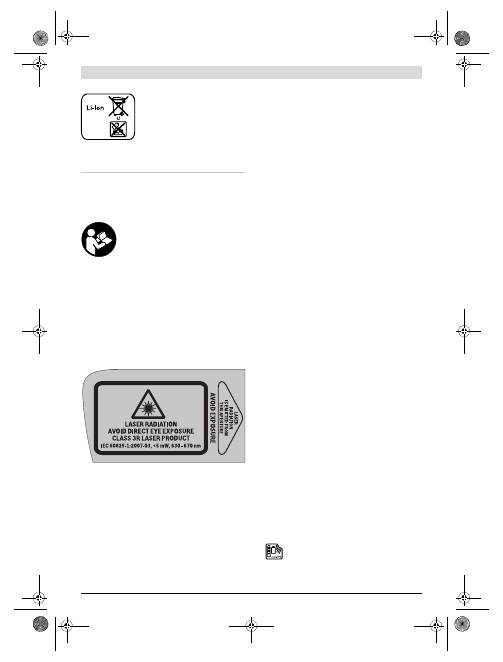

W zakres dostawy urządzenia pomiarowego wchodzą

dwie tabliczki ostrzegawcze (na schemacie urządzeń

znajdującym się na stronie graficznej każda z nich

oznaczona jest numerem 2).



Jeżeli napisy na tabliczkach ostrzegawczych nie są po

polsku, zaleca się, aby jeszcze przed wprowadzeniem

urządzenia do eksploatacji, nakleić na tabliczki wcho-

dzące w zakres dostawy etykiety w języku polskim.



Nie wolno kierować wiązki laserowej w stronę osób i

zwierząt, nie wolno również samemu wpatrywać się w

wiązkę.

Niniejsze urządzenie pomiarowe emituje promie-

niowanie laserowe klasy 3R zgodnie z IE

C 6

08

2

5-1. Bez-

pośrednie patrzenie w wiązkę  – także z większej odległo-

ści  – jest niebezpieczne dla oczu.



Nie należy używać okularów do pracy z laserem jako

okularów ochronnych.

Okulary do pracy z laserem służą

do lepszej identyfikacji plamki lub linii lasera, a nie do o-

chrony przed promieniowaniem laserowym.



Nie należy stosować okularów do pracy z laserem jako

okularów słonecznych, ani używać ich w ruchu drogo-

wym.

Okulary do pracy z laserem nie zapewniają całkowi-

tej ochrony przed promieniowaniem UV i utrudniają roz-

różnianie kolorów.



Napraw urządzenia pomiarowego powinien dokony-

wać jedynie wykwalifikowany personel, przy użyciu

oryginalnych części zamiennych.

Tylko w ten sposób

można zapewnić bezpieczną eksploatację przyrządu.



Należy unikać odbicia wiązki laserowej na gładkich

powierzchniach, takich jak okna lub lustra.

Także odbite

promienie laserowe mogą być szkodliwe dla oczu.



Dostęp do urządzenia pomiarowego powinny mieć tyl-

ko osoby przeszkolone w zakresie bezpiecznej obsługi

urządzeń laserowych.

Zgodnie z normą EN

6

08

2

5-1 na-

leży do tego m.in. znajomość biologicznego wpływu lasera

na oczy i skórę, jak również właściwe użycie środków

ochronnych w celu uniknięcia niebezpieczeństw.



Nie należy stosować tego urządzenia pomiarowego w

otoczeniu zagrożonym wybuchem, w którym znajdują

się łatwopalne ciecze, gazy lub pyły.

W urządzeniu po-

miarowym może dojść do utworzenia iskier, które mogą

spowodować zapłon pyłów lub oparów.



Urządzenie pomiarowe należy zawsze ustawiać tak,

aby promienie lasera padały zacznie wyżej lub znacznie

niżej linii wzroku.

W ten sposób można zapobiec uszko-

dzeniu wzroku.



Zakres, w którym stosowane jest urządzenie pomiaro-

we należy oznakować odpowiednimi tabliczkami

ostrzegawczymi oznaczającymi pracę z urządzeniami

laserowymi.

W ten sposób można zapobiec wkraczaniu

osób postronnych w zagrożoną strefę.



Nie wolno przechowywać urządzenia pomiarowego w

miejscach, do których dostęp mają niepowołane oso-

by.

Osoby, nie orientujące się w obsłudze urządzenia po-

miarowego, mogą zaszkodzić sobie i innym.



Podczas pracy z urządzeniem pomiarowym o klasie la-

serowej 3R należy stosować się do ewentualnych prze-

pisów krajowych.

W wyniku niestosowania się do tych

przepisów może dojść do obrażeń.



Należy dbać, aby zakres promieniowania laserowego

był nadzorowany lub osłaniany.

Ograniczenie promieni

lasera do kontrolowanych zakresów pozwala uniknąć

uszkodzenia wzroku u osób postronnych.



Przed przystąpieniem do wykonywania wszelkich

czynności obsługowych przy urządzeniu pomiarowym

(np. przed montażem, konserwacją itp), jak również

przed transportem lub składowaniem urządzenia, nale-

ży wyjąć z niego akumulator.

Niezamierzone uruchomie-

nie włącznika/wyłącznika grozi skaleczeniem.



Nie wolno otwierać akumulatora.

Istnieje niebezpieczeń-

stwo zwarcia.

Akumulator należy chronić przed wysokimi

temperaturami, np. przed stałym nasłonecznie-

niem, ogniem, wodą oraz wilgocią.

Istnieje za-

grożenie wybuchem.

OBJ_BUCH-1545-005.book  Page 86  Monday, December 10, 2012  11:06 AM

 Polski |

87

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)



Nieużywany akumulator należy przechowywać z dala

od spinaczy, monet, kluczy, gwoździ, śrub oraz innych

drobnych przedmiotów metalowych, które mogłyby

spowodować zwarcie styków akumulatora.

Zwarcie sty-

ków akumulatora może spowodować oparzenia lub dopro-

wadzić do pożaru.



W przypadku nieprawidłowej obsługi może dojść do

wycieku elektrolitu z akumulatora. Nie wolno dopuścić

do kontaktu elektrolitu ze skórą. W przypadku nieza-

mierzonego zetknięcia się z elektrolitem, należy spłu-

kać dane miejsce ciała wodą. Jeżeli elektrolit dostał się

do oczu, należy dodatkowo skonsultować się z leka-

rzem.

Wyciekający elektrolit może spowodować podraż-

nienia skóry lub oparzenia.



Uszkodzenie akumulatora lub zastosowanie go w spo-

sób niezgodny z przeznaczeniem może doprowadzić do

wystąpienia niebezpiecznych oparów. Należy zadbać o

dopływ świeżego powietrza, a w przypadku wystąpie-

nia dolegliwości skontaktować się z lekarzem.

Opary

mogą podrażnić drogi oddechowe.



Akumulatory należy ładować wyłącznie w ładowarkach

zalecanych przez producenta.

Ładowanie akumulatorów

innych, niż te, które zostały dla danej ładowarki przewi-

dziane, może spowodować zagrożenie pożarowe.



Akumulator należy użytkować tylko w połączeniu z

urządzeniem pomiarowym firmy Bosch.

Tylko w ten spo-

sób można uniknąć niebezpiecznych dla akumulatora prze-

ciążeń.



Stosować należy wyłącznie oryginalne akumulatory fir-

my Bosch, o napięciu podanym na tabliczce znamiono-

wej nabytego urządzenia pomiarowego.

Użycie innych

akumulatorów, np. podróbek, przeróbek lub akumulato-

rów innych producentów może stać się przyczyną skale-

czeń lub wystąpienia szkód materialnych powstałych w

wyniku eksplozji akumulatora.

Urządzenie pomiarowe i laserowa tablica

celownicza 10 nie mogą się znajdować w

pobliżu rozruszników serca.

M

agnesy,

znajdujące się w urządzeniu pomiarowym i

w laserowej tablicy celowniczej wytwarzają

pole, które może zakłócić działanie rozrusz-

ników serca.



Przechowywać urządzenie pomiarowe i laserową tabli-

cę celowniczą 10 z dala od magnetycznych nośników

danych oraz czułych magnetycznie urządzeń.

Pod wpły-

wem działania magnesów znajdujących się w urządzeniu

pomiarowym i w laserowej tablicy celowniczej może dojść

do nieodwracalnej utraty danych.

Pilot (GSL 2 Set)

Należy przeczytać i zastosować wszystkie

instrukcje i wskazówki.

PROSI

M

Y ZA

C

HO-

WAĆ I STARANNIE PRZE

C

HOWYWAĆ NINIEJ-

SZE WSKAZÓWKI.



Naprawę pilota należy zlecać jedynie wykwalifikowa-

nemu fachowcowi i przy użyciu oryginalnych części za-

miennych.

Postępowanie taki gwarantuje właściwe funk-

cjonowanie pilota.



Nie należy stosować pilota w otoczeniu zagrożonym

wybuchem, w którym znajdują się łatwopalne ciecze,

gazy lub pyły.

W pilocie może dojść do utworzenia iskier,

które mogą spowodować zapłon pyłów lub oparów.

Opis urządzenia i jego zastosowania

Proszę otworzyć rozkładaną stronę przedstawiającą rysunki

lasera do pomiarów płaskości powierzchni i pilota i pozosta-

wić ją rozłożoną podczas czytania instrukcji eksploatacji.

Użycie zgodne z przeznaczeniem

Laser do pomiarów płaskości powierzchni

Urządzenie pomiarowe przeznaczone jest do sprawdzania

płaskości powierzchni.

Urządzenie pomiarowe dostosowane jest do prac wewnątrz

pomieszczeń.

Pilot (GSL 2 Set)

Pilot przeznaczony jest do sterowania laserami wewnątrz

pomieszczeń.

Przedstawione graficznie komponenty

Numeracja zilustrowanych komponentów odnosi się do

przedstawionego na stronach graficznych szkiców lasera do

pomiarów płaskości powierzchni i pilota.

Laser do pomiarów płaskości powierzchni

1

Otwór wyjściowy wiązki laserowej

2

Tabliczka ostrzegawcza lasera

3

Uchwyt

4

Soczewka odbioru sygnału pilota (GSL

2

Set)

5

Wskaźnik stanu naładowania akumulatora

6

Blokada pokrywy wnęki na baterie

7

Pokrywa wnęki na baterie

8

Włącznik/wyłącznik

9

Pokrętło do regulacji wysokości

10

Laserowa tablica celownicza

11

Końcówka pomiarowa laserowej tablicy celowniczej

12

Numer seryjny lasera do pomiarów płaskości powierzchni

23

Akumulator*

Pilot

13

Otwór wylotowy wiązki podczerwonej

14

Przycisk do szybkiego obracania w kierunku przeciwnym

do ruchu wskazówek zegara

15

Przycisk do wolnego obracania w kierunku przeciwnym

do ruchu wskazówek zegara

16

Przycisk do obracania skokowego w kierunku przeciw-

nym do ruchu wskazówek zegara

17

Przycisk do obracania skokowego w kierunku zgodnym z

ruchem wskazówek zegara

18

Przycisk do wolnego obracania w kierunku zgodnym z ru-

chem wskazówek zegara

19

Przycisk do szybkiego obracania w kierunku zgodnym z

ruchem wskazówek zegara

OBJ_BUCH-1545-005.book  Page 87  Monday, December 10, 2012  11:06 AM

88

 | Polski

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

20

Pokrywa wnęki na baterie pilota

21

Blokada wnęki na baterie pilot

22

Numer serii

Osprzęt/części zamienne

24

Okulary do pracy z laserem*

25

Walizka

* Przedstawiony na rysunkach lub opisany osprzęt nie wchodzi w

skład wyposażenia standardowego.

Dane techniczne

Montaż

Zasilanie lasera do pomiarów płaskości

powierzchni

Urządzenie pomiarowe można eksploatować przy zastosowa-

niu ogólnodostępnych w handlu baterii lub przy użyciu aku-

mulatora litowo-jonowego firmy Bosch.

Praca przy użyciu baterii (zob. rys. B)

Zaleca się eksploatację urządzenia pomiarowego przy użyciu

baterii alkaliczno-manganowych.

Przed przystąpieniem do wkładania lub wyjmowania baterii re-

gulator wysokości urządzenia pomiarowego należy ustawić w

najniższej pozycji. W tym celu należy do oporu przekręcić po-

krętło

9

 w kierunku przeciwnym do ruchu wskazówek zegara.

Aby otworzyć pokrywkę wnęki na baterie

7

, należy wcisnąć

blokadę

6

 i odchylić pokrywkę. Włożyć baterie do wnęki. Na-

leży przy tym zachować prawidłową biegunowość zgodnie ze

Laser do pomiarów płaskości powierzchni

GSL 2

GSL 2 Set

Numer katalogowy

3

6

01 K

6

4 000

3

6

01 K

6

4 001

3

6

01 K

6

4 070

3

6

01 K

6

4 0R0

zdalnie sterowana, napędzana silnikiem podstawa obrotowa

–



Zasięg roboczy

1)

– bez laserowej tablicy celowniczej

– z laserową tablicą celowniczą

10 m

2

0 m

10 m

2

0 m

Dokładność niwelacji

±0,3 mm/m

±0,3 mm/m

Zakres samoniwelacji typowy

±4°

±4°

C

zas niwelacji typowy

<5 s

<5 s

Temperatura pracy

–10 °

C

...+50 °

C

–10 °

C

...+50 °

C

Temperatura przechowywania

–

2

0 °

C

...+70 °

C

–

2

0 °

C

...+70 °

C

Relatywna wilgotność powietrza maks.

9

0 %

9

0 %

Klasa lasera

3R

3R

Typ lasera

6

30 –

6

70 nm, <5 mW

6

30 –

6

70 nm, <5 mW

C

6

1

1

Baterie (Al-

M

n)

Akumulator (litowo-jonowy)

4 x 1,5 V LR0

6

 (AA)

10,8 V

4 x 1,5 V LR0

6

 (AA)

10,8 V

C

zas pracy

– Baterie  (Al-

M

n)

– Akumulator (litowo-jonowy) (1,3 Ah)

– Akumulator (litowo-jonowy) (1,5 Ah)

15 h

15 h

2

5 h

15 h

15 h

2

5 h

C

iężar odpowiednio do EPTA-Procedure 01/

2

003

1,4 kg

1,4 kg

Wymiary (długość x szerokość x wysokość)

2

10 x 1

9

5 x

2

05 mm

2

10 x 1

9

5 x

2

05 mm

Stopień ochrony

IP 54 (ochrona przed pyłem

i rozbryzgami  wody)

IP 54 (ochrona przed pyłem

i rozbryzgami wody)

1) Zasięg pracy może się zmniejszyć przez niekorzystne warunki otoczenia (np. bezpośrednie promienie słoneczne).

Do jednoznacznej identyfikacji lasera do pomiarów płaskości powierzchni służy numer serii

12

, znajdujący się na tabliczce znamionowej.

Pilot

RC 2

Numer katalogowy

3

6

01 K

69

C

00

Zasięg

2

)

2

0 m

Temperatura pracy

–10 °

C

...+50 °

C

Temperatura przechowywania

–

2

0 °

C

...+70 °

C

Baterie

3 x 1,5 V LR03 (AAA)

C

iężar odpowiednio do

EPTA-Procedure 01/

2

003

50 g

2

) Zasięg pracy może się zmniejszyć przez niekorzystne warunki oto-

czenia (np. bezpośrednie promienie słoneczne).

Do jednoznacznej identyfikacji pilota służy numer serii

22

, znajdujący

się na tabliczce znamionowej.

OBJ_BUCH-1545-005.book  Page 88  Monday, December 10, 2012  11:06 AM

 Polski |

89

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)

schematem umieszczonym na wewnętrznej stronie pokrywki

wnęki na baterie.

Należy wymieniać wszystkie baterie równocześnie. Stosować

tylko baterie, pochodzące od tego samego producenta i o jed-

nakowej pojemności.



Jeżeli urządzenie jest przez dłuższy czas nieużywane,

należy wyjąć z niego baterie.

M

ogą one przy dłuższym

nieużywaniu ulec korozji i się rozładować.

Praca przy użyciu akumulatora (zob. rys. C)



Stosować należy wyłącznie oryginalne akumulatory li-

towo-jonowe firmy Bosch, o napięciu podanym na tab-

liczce znamionowej nabytego urządzenia pomiarowe-

go.

Zastosowanie akumulatorów innego typu może spowo-

dować obrażenia oraz grozi pożarem.

Wskazówka:

Zastosowanie innych, nie przewidzianych do

nabytego urządzenia pomiarowego akumulatorow może spo-

wodować zakłócenia w pracy lub uszkodzenie urządzenia po-

miarowego.

Wskazówka:

W momencie dostawy akumulator jest nałado-

wany częściowo. Aby zagwarantować wykorzystanie najwyż-

szej wydajności akumulatora, należy przed pierwszym uży-

ciem całkowicie naładować akumulator w ładowarce.



Stosować należy tylko ładowarki, które zostały wy-

szczególnione na stronach z osprzętem.

Tylko te łado-

warki dopasowane są do stosowanego w nabytym urzą-

dzeniu pomiarowego akumulatora litowo-jonowego.

Akumulator litowo-jonowy można doładować w dowolnej

chwili, nie powodując tym skrócenia jego żywotności. Prze-

rwanie procesu ładowania nie niesie za sobą ryzyka uszkodze-

nia ogniw akumulatora.

Akumulator wyposażony został w czujnik temperatury, który

dopuszcza ładowanie tylko w zakresie temperatur, leżącym

między 0 °

C

 i 45 °

C

. W ten sposób zagwarantowana jest dłu-

ga żywotność akumulatora.

Przed przystąpieniem do wkładania lub wyjmowania akumu-

latora

23

 regulator wysokości urządzenia pomiarowego nale-

ży ustawić w najniższej pozycji. W tym celu należy do oporu

przekręcić pokrętło

9

 w kierunku przeciwnym do ruchu wska-

zówek zegara.

Aby włożyć akumulator

23

, należy wcisnąć blokadę

6

 i odchy-

lić pokrywkę wnęki na baterie

7

. Wsunąć naładowany akumu-

lator do oporu do wnęki i zamknąć pokrywkę.

Eksploatacja z akumulatorem 1,5-Ah:

 Przed zamknięciem

pokrywki wnęki na baterie

7

, należy usunąć piankę akustycz-

ną z wnętrza wnęki.

Aby wyjąć akumulator

23

, należy wcisnąć blokadę

6

 i odchylić

pokrywkę wnęki na baterie

7

. Wysunąć akumulator z wnęki.

Wskaźnik stanu naładowania akumulatora

Trzy zielone wskaźniki LED

5

 ukazują stan naładowania aku-

mulatora

23

.

Zasilanie pilota (GSL 2 Set)

Do eksploatacji pilota zaleca się użycie baterii alkaliczno-

manganowych.

Aby otworzyć pokrywkę wnęki na baterie

20

, należy wcisnąć

blokadę

21

 i zdjąć pokrywkę. Włożyć baterie do wnęki. Przy

wkładaniu należy zwrócić uwagę na prawidłową biegunowość

– postępować zgodnie ze schematem umieszczonym na we-

wnętrznej stronie pokrywki wnęki na baterie.

Należy wymieniać wszystkie baterie równocześnie. Stosować

tylko baterie, pochodzące od tego samego producenta i o jed-

nakowej pojemności.



Jeżeli pilot ma być przez dłuższy czas nieużywany, nale-

ży wyjąć z niego baterie.

Baterie, które są przez dłuższy

czas nieużywane mogą ulec korozji i ulec samorozładowaniu.

Praca urządzenia

Uruchamianie lasera do pomiarów płaskości

powierzchni



Urządzenie pomiarowe należy chronić przed wilgocią i

bezpośrednim napromieniowaniem słonecznym.



Narzędzie należy chronić przed ekstremalnie wysokimi

lub niskimi temperaturami, a także przed wahaniami

temperatury.

Nie należy go na przykład pozostawiać na

dłuższy okres czasu w samochodzie. W przypadku, gdy

urządzenie pomiarowe poddane było większym wahaniom

temperatury, należy przed użyciem odczekać, aż powróci

ono do normalnej temperatury. Ekstremalnie wysokie lub

niskie temperatury, a także silne wahania temperatury mo-

gą mieć negatywny wpływ na precyzję pomiaru.



Należy unikać silnych uderzeń i nie dopuszczać do upad-

ku urządzenia pomiarowego.

W przypadku silnego oddzia-

ływania zewnętrznego na urządzenie pomiarowe, należy zle-

cić przeprowadzenie kontroli dokładności niwelacyjnej w

autoryzowanym punkcie serwisowym firmy Bosch.



Urządzenie pomiarowe należy transportować w stanie

wyłączonym.

Wyłączenie powoduje automatyczną bloka-

dę jednostki wahadłowej, która przy silniejszym ruchu mo-

głaby ulec uszkodzeniu.

Ustawienie urządzenia pomiarowego

Ustawić urządzenie pomiarowe na przeznaczonej do spraw-

dzenia powierzchni na stabilnym podłożu.

Temperatura otoczenia może mieć wpływ na dokładność niwe-

lacyjną. W szczególności różnica temperatur przebiegająca od

podłoża do góry może wpływać na przebieg promienia lasera.

Ze względu na to, że uwarstwienie termiczne jest największe w

pobliżu podłoża, urządzenie pomiarowe należy ustawiać za-

wsze pośrodku przeznaczonej do sprawdzania powierzchni.

Włączanie/wyłączanie

Aby

włączyć

 urządzenie pomiarowe, należy ustawić włącz-

nik/wyłącznik

8

 w pozycji

„On“

. Natychmiast po włączeniu

urządzenia pomiarowego z każdego z otworów wyjściowych

1

wysyłane są wiązki lasera.



Wiązki laserowej nie wolno kierować w stronę osób i

zwierząt (w szczególności na wysokości oczu), jak rów-

nież samemu wpatrywać się w wiązkę (nawet zachowu-

jąc znaczną odległość).

Wskaźnik LED

Pojemność

Światło ciągłe 3 x zielone



2

/3

Światło ciągłe

2

 x zielone



1/3

Światło ciągłe 1 x zielone

<1/3

Światło migające 1 x zielone

Rezerwa

OBJ_BUCH-1545-005.book  Page 89  Monday, December 10, 2012  11:06 AM

90

 | Polski

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Aby

wyłączyć

 urządzenie pomiarowe, należy ustawić włącz-

nik/wyłącznik

8

 w pozycji

„Off“

 (wyłączony). Wyłączenie po-

woduje automatyczną blokadę jednostki wahadłowej.

Jeżeli przez ok. 30 min. urządzenie pomiarowe nie zostanie

poruszone, ani sterowane przy użyciu pilota, wyłącza się ono

automatycznie w celu oszczędzania baterii lub akumulatora.

Po automatycznym wyłączeniu urządzenie pomiarowe należy

wyłączyć za pomocą włącznika/wyłącznika

8

 i – w razie po-

trzeby – ponownie włączyć.

GSL

2

Set: Po automatycznym wyłączeniu urządzenie pomia-

rowe można ponownie włączyć przyciskając dowolny przy-

cisk na pilocie.



Nie wolno zostawiać włączonego urządzenia pomiaro-

wego bez nadzoru, a po zakończeniu użytkowania nale-

ży je wyłączać.

Wiązka lasera może spowodować oślepie-

nie osób postronnych.

Po przekroczeniu maksymalnie dopuszczalnej temperatury

pracy 50 °

C

 urządzenie wyłącza się, by chronić diodę lasera.

Po ochłodzeniu urządzenie jest znów gotowe do eksploatacji

i może zostać ponownie włączone.

Praca przy użyciu akumulatora:

Dzięki systemowi elektro-

nicznej ochrony ogniw „Electronic

C

ell Protection (E

C

P)“ aku-

mulator litowo-jonowy jest zabezpieczony przed głębokim

rozładowaniem. Przy rozładowanym akumulatorze urządze-

nie pomiarowe wyłączane jest przez układ ochronny.

Jeżeli urządzenie pomiarowe wyłącza się w sposób automa-

tyczny z powodu rozładowanego akumulatora, należy wyłą-

czyć je za pomocą włącznika/wyłącznika

8

. Przed włączeniem

urządzenia pomiarowego, należy ponownie naładować aku-

mulator. W przeciwnym wypadku może dojść do uszkodzenia

akumulatora.

Samoniwelacja urządzenia pomiarowego

Funkcja automatycznej niwelacji automatycznie wyrównuje

nierówności w zakresie samopoziomowania, wynoszącym

±4°. Zatrzymanie się linii laserowych oznacza zakończenie

niwelacji.

Jeżeli przeprowadzenie automatycznej niwelacji nie jest moż-

liwe, gdyż np. gdy powierzchnia podłoża, na którym stoi urzą-

dzenie pomiarowe odbiega od poziomu o więcej niż 4°, linie

lasera migają.

Ustawić urządzenie pomiarowe w pozycji poziomej i odczekać

jego samoniwelację. Po powrocie urządzenia pomiarowego

do zakresu samopoziomowania, wynoszącego ±4° wiązki la-

sera świecą się ponownie światłem ciągłym.

Jeżeli urządzenie pomiarowe doznało wstrząsów lub zostało

zmienione jego położenie podczas pracy, następuje jego po-

nowna automatyczna niwelacja, w przypadku większych

zmian położenia możliwa jest jednak zmiana wysokości. Aby

uniknąć błędów w pomiarze wysokości, należy w przypadku

ponownej niwelacji sprawdzić, czy obie linie lasera się pokry-

wają z punktem referencyjnym (zob. „Ustawianie wysokości

urządzenia pomiarowego“, str.

9

0).

Ustawianie wysokości urządzenia pomiarowego

Urządzenie pomiarowe emituje dwie linie laserowe, które wi-

doczne są na podłożu w przypadku odległości większej niż ok.

50 cm od urządzenia pomiarowego. Linie muszą pokrywać się

z tym punktem referencyjnym, w którym po raz pierwszy stały

się widoczne na podłożu. W tym celu należy przekręcić po-

krętło

9

 regulacji wysokości w kierunku zgodnym z ruchem

wskazówek zegara bądź w kierunku przeciwnym – tak, aby

obie linie zeszły się w punkcie referencyjnym i tworzyły odtąd

jedną linię.

Jeżeli mimo obracania pokrętła, obie linie lasera nie schodzą

się, urządzenie pomiarowe znajduje się wyżej lub niżej spraw-

dzanej powierzchni. Urządzenie pomiarowe należy ustawić w

innym punkcie, tak aby różnica wysokości była mniejsza i tam

doprowadzić do pokrycia się linii laserowych.

Przystąpienie do użytkowania pilota (GSL 2 Set)



Pilot należy chronić przed wilgocią i bezpośrednim na-

słonecznieniem.



Pilot należy chronić przed ekstremalnie wysokimi lub ni-

skimi temperaturami, a także przed wahaniami tempe-

ratury.

Nie należy go na przykład pozostawiać na dłuższy

okres czasu w samochodzie W przypadku, gdy pilot podda-

ny był większym wahaniom temperatury, należy przed uży-

ciem odczekać, aż powróci on do normalnej temperatury.

Jak długo w pilocie znajduje się bateria o wystarczającym na-

pięciu, pilot jest gotowy do eksploatacji.

Sygnały pilota powinny bezpośrednio osiągać soczewkę od-

biorczą

4

 z przodu i ukośnie do góry. Jeżeli pilot nie może być

skierowany bezpośrednio na soczewkę odbioru, zmniejsza

się jego zakres roboczy. Odbicia sygnału (np. od ścian) mogą

zwiększyć zakres pracy także przy niebezpośrednim sygnale.

Włączenie urządzenia pomiarowego za pomocą pilota możli-

we jest tylko po automatycznym wyłączeniu urządzenia po-

miarowego, gdy włącznik/wyłącznik

8

 znajduje się w pozycji

„On“

. Wyłączenie lasera rotacyjnego za pomocą pilota nie

jest możliwe.

Pomiar

Ręczne obracanie (GSL 2)

Obrócić górną część urządzenia pomiarowego w kierunku

miejsca, które ma być sprawdzane. Po obróceniu odczekać

samoniwelację urządzenia pomiarowego; linie lasera muszą

się przestać poruszać. Dopiero wówczas należy sprawdzić,

czy linie lasera pokrywają się.

Automatyczne obracanie (GSL 2 Set)

Obrócić górną część urządzenia pomiarowego za pomocą pi-

lota, aby sprawdzić powierzchnię. Ręczne obracanie nie jest

możliwe.

M

ożliwy jest wybór między następującymi trybami rotacyjnymi:

Wcisnąć przycisk

19

, aby rozpocząć

szybką

, nie-

przerwaną rotację

w kierunku zgodnym z ruchem

wskazówek zegara

. Ponowne naciśnięcie przycisku

19

 kończy rotację.

Wcisnąć przycisk

14

, aby rozpocząć

szybką

, nie-

przerwaną rotację

w kierunku przeciwnym do ru-

chu wskazówek zegara

. Ponowne naciśnięcie przy-

cisku

14

 kończy rotację.

Wcisnąć przycisk

18

, aby rozpocząć

wolną

, nieprze-

rwaną rotację

w kierunku zgodnym z ruchem

wskazówek zegara

. Ponowne naciśnięcie przycisku

18

 kończy rotację.

OBJ_BUCH-1545-005.book  Page 90  Monday, December 10, 2012  11:06 AM

 Polski |

91

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)

Analiza wyników pomiarowych (zob. rys. D

–

G)

Obie linie lasera ukazują, czy sprawdzana płaszczyzna znajdu-

je się na tej samej wysokości, co punkt referencyjny (zob.

„Ustawianie wysokości urządzenia pomiarowego“, str.

9

0):

– Wszystkie punkty, w których obie linie lasera pokrywają

się, znajdują się na tej samej wysokości, co punkt referen-

cyjny.

– Jeżeli obie linie są widoczne (leżą obok siebie) lub jeśli wy-

świetlane są przerywanie, wysokość sprawdzanej po-

wierzchni nie jest równa z punktem referencyjnym.

Aby zmierzyć różnicę, należy ustawić laserową tarczę celow-

niczą

10

 na sprawdzanym miejscu. Obrócić laserową tarczę

celowniczą w taki sposób, by lewa linia lasera przebiegała

zgodnie z lewą linią referencyjną tarczy. Przesunąć górną

część tarczy celowniczej w górę lub w dół, tak aby końcówka

11

 tarczy dotykała mierzonego miejsca. Z położenia prawej li-

nii lasera na tarczy celowniczej można odczytać w milime-

trach różnicę wysokości między punktem referencyjnym, a

mierzonym punktem.

Jeżeli obie linie laserowe wyraźnie rozchodzą się, powierzch-

nia jest pochylona.

Wskazówki dotyczące pracy



Należy zwrócić uwagę, by linie lasera pokrywały się na

całej szerokości.

Szerokość linii lasera zmienia się w za-

leżności od odległości.

Transport urządzenia pomiarowego

Aby ułatwić transport, urządzenie pomiarowe wyposażone

zostało w uchwyt

3

. Uchwyt należy w razie potrzeby odchylić

do góry do góry.

Okulary do pracy z laserem (osprzęt)

Okulary do pracy z laserem odfiltrowywują światło zewnętrz-

ne. Dzięki temu czerwone światło lasera jest znacznie uwydat-

nione.



Nie należy używać okularów do pracy z laserem jako

okularów ochronnych.

Okulary do pracy z laserem służą

do lepszej identyfikacji plamki lub linii lasera, a nie do o-

chrony przed promieniowaniem laserowym.



Nie należy stosować okularów do pracy z laserem jako

okularów słonecznych, ani używać ich w ruchu drogo-

wym.

Okulary do pracy z laserem nie zapewniają całkowi-

tej ochrony przed promieniowaniem UV i utrudniają roz-

różnianie kolorów.

Wskazówki dotyczące optymalnego obchodzenia się z

akumulatorem

Akumulator należy chronić przed wilgocią i kontaktem z wodą.

Akumulator należy przechowywać wyłącznie w temperaturze

leżącej pomiędzy 0 °

C

 a 50 °

C

. Akumulatora nie należy na

przykład pozostawiać latem w samochodzie

Wyraźnie skrócony czas użytkowania akumulatora po nałado-

waniu świadczy o tym, że akumulator jest zużyty i trzeba go

wymienić.

Przestrzegać wskazówek dotyczących usuwania odpadów.

Konserwacja i serwis

Konserwacja i czyszczenie



Przed przystąpieniem do wykonywania wszelkich

czynności obsługowych przy urządzeniu pomiarowym

(np. przed montażem, konserwacją itp), jak również

przed transportem lub składowaniem urządzenia, nale-

ży wyjąć z niego akumulator.

Niezamierzone uruchomie-

nie włącznika/wyłącznika grozi skaleczeniem.

Laser do pomiarów płaskości powierzchni należy przechowy-

wać i transportować tylko w załączonej w dostawie walizce.

Laser do pomiarów płaskości powierzchni i pilot należy stale

utrzymywać w czystości.

Nie wolno zanurzać lasera do pomiarów płaskości powierzch-

ni ani pilota w wodzie lub w innych substancjach płynnych.

Zanieczyszczenia należy usuwać za pomocą wilgotnej, mięk-

kiej ściereczki. Nie używać żadnych środków czyszczących

ani zawierających rozpuszczalnik.

W szczególności należy regularnie czyścić płaszczyzny przy

otworze wylotowym wiązki laserowej, starannie usuwając

kłaczki kurzu.

Jeśli laser do pomiarów płaskości powierzchni lub pilot, mimo

dokładnej i wszechstronnej kontroli produkcyjnej, uległyby

kiedykolwiek awarii, naprawę powinien przeprowadzić auto-

ryzowany serwis elektronarzędzi firmy Bosch. Nie wolno sa-

memu otwierać lasera do pomiarów płaskości powierzchni

ani pilota.

Przy wszystkich zapytaniach, zgłoszeniach i zamówieniach

części zamiennych konieczne jest podanie dziesięciocyfrowe-

go numeru katalogowego, podanego na tabliczce znamiono-

wej lasera do pomiarów płaskości powierzchni lub pilota.

W razie konieczności naprawy laser do pomiarów płaskości

powierzchni należy przesłać w walizce.

Obsługa klienta oraz doradztwo dotyczące użyt-

kowania

W punkcie obsługi klienta można uzyskać odpowiedzi na pyta-

nia dotyczące napraw i konserwacji nabytego produktu, a tak-

że dotyczące części zamiennych. Rysunki rozłożeniowe oraz

informacje dotyczące części zamiennych można znaleźć rów-

nież pod adresem:

www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na

wszystkie pytania związane z produktami firmy Bosch oraz ich

osprzętem.

Wcisnąć przycisk

15

, aby rozpocząć

wolną

, nieprze-

rwaną rotację

w kierunku przeciwnym do ruchu

wskazówek zegara

. Ponowne naciśnięcie przycisku

15

 kończy rotację.

Wcisnąć przycisk

17

, aby spowodować

pojedynczy

,

krótki obrót

w kierunku zgodnym z ruchem wska-

zówek zegara

. Aby wywołać kolejny pojedynczy

ruch, należy ponownie wcisnąć przycisk

17

.

Wcisnąć przycisk

16

, aby spowodować

pojedynczy

,

krótki obrót

w kierunku przeciwnym do ruchu

wskazówek zegara

. Aby wywołać kolejny pojedyn-

czy ruch, należy ponownie wcisnąć przycisk

16

.

OBJ_BUCH-1545-005.book  Page 91  Monday, December 10, 2012  11:06 AM

92

 | Česky

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

0

2

-

2

85 Warszawa

Tel.:

22

 71544

6

0

Faks:

22

 7154441

E-

M

ail: bsc@pl.bosch.com

Infolinia Działu Elektronarzędzi: 801 100

9

00

(w cenie połączenia lokalnego)

E-

M

ail: elektronarzedzia.info@pl.bosch.com

www.bosch.pl

Transport

Pasujące do urządzenia akumulatory litowo jonowe podlegają

wymaganiom przepisów dotyczących towarów niebezpiecz-

nych. Akumulatory mogą być transportowane drogą lądową

przez użytkownika bez konieczności spełnienia jakichkolwiek

dalszych warunków.

W przypadku przesyłki przez osoby trzecie (np. transport dro-

gą powietrzną lub za pośrednictwem firmy spedycyjnej) nale-

ży dostosować się do szczególnych wymogów dotyczących

opakowania i znaczenia towaru. W takim wypadku podczas

przygotowywania towaru do wysyłki należy skonsultować się

z ekspertem d/s towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa

nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumu-

lator zapakować w taki sposób, aby nie mógł on się poruszać

(przesuwać) w opakowaniu.

Należy wziąć też pod uwagę ewentualne przepisy prawa krajo-

wego.

Usuwanie odpadów

Laser do pomiarów płaskości powierzchni, pilot, aku-

mulatory, osprzęt i opakowanie należy oddać do po-

wtórnego przetworzenia zgodnego z obowiązującymi

przepisami w zakresie ochrony środowiska.

Laserów do pomiarów płaskości powierzchni, pilotów i akumu-

latorów/baterii nie wolno wyrzucać do odpadów domowych!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną

2

00

2

/

96

/WE, niezdatne do użytku narzę-

dzia elektryczne, a zgodnie z europejską

wytyczną

2

00

6

/

66

/WE uszkodzone lub zu-

żyte akumulatory/baterie, należy zbierać

osobno i doprowadzić do ponownego prze-

tworzenia zgodnego z zasadami ochrony

środowiska.

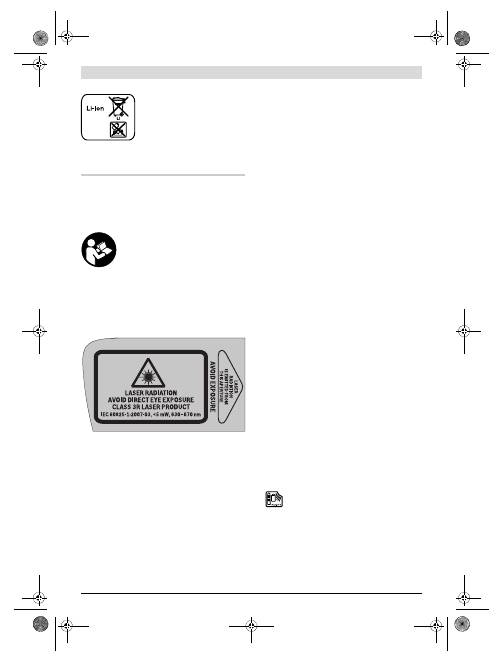

Akumulatory/Baterie:

Li-Ion:

Proszę stosować się do wskazówek,

znajdujących się w rozdziale „Trans-

port“, str.

92

.

Zastrzega się prawo dokonywania zmian.

Česky

Bezpečnostní upozornění

Povrchový laser

Čtěte a respektujte veškeré pokyny, aby se

s měřícím přístrojem pracovalo bezpečně a

spolehlivě. Nikdy nezpůsobte varovné štít-

ky na měřícím přístroji nerozpoznatelné.

TYTO POKYNY DOBŘE USCHOVEJTE.



Pozor – pokud se použije jiné než zde uvedené ovládací

nebo seřizovací vybavení nebo provedou jiné postupy,

může to vést k nebezpečné expozici zářením.



Měřicí přístroj se dodává se dvěma varovnými štítky (v

zobrazení měřicího přístroje na grafické straně pokaž-

dé označeny číslem 2).



Není-li text varovných štítků ve Vašem národním jazy-

ce, pak je před prvním uvedením do provozu přelepte

dodanými samolepkami ve Vašem národním jazyce.



Nemiřte paprsek laseru na osoby nebo zvířata a ani sa-

mi se do laserového paprsku nedívejte.

Tento měřící pří-

stroj vytváří laserové záření třídy laseru 3R podle

IE

C 6

08

2

5-1. Přímý pohled do laserového paprsku  – i z

větší vzdálenosti  – může poškodit oči.



Nepoužívejte brýle pro práci s laserem jako ochranné

brýle.

Brýle pro práci s laserem slouží k lepšímu rozpozná-

ní laserového paprsku, ale nechrání před laserovým pa-

prskem.



Nepoužívejte brýle pro práci s laserem jako sluneční

brýle nebo v silničním provozu.

Brýle pro práci s laserem

nenabízejí kompletní ochranu před UV zářením a snižují

vnímání barev.



Měřící přístroj nechte opravit kvalifikovaným odbor-

ným personálem a jen originálními náhradními díly.

Tím

bude zajištěno, že bezpečnost přístroje zůstane zachová-

na.



Vyvarujte se odrazům laserového paprsku na hladkých

površích, jako jsou okna nebo zrcadla.

I odraženým pa-

prskem laseru je možné poškození očí.



Měřící přístroj by měl být používán jen osobami, jež

jsou seznámeny se zacházením s laserovými přístroji.

Podle EN

6

08

2

5-1 k tomu patří např. znalost biologického

účinku laseru na oko a pokožku a správné použití ochrany

před laserem pro odvrácení rizik.

OBJ_BUCH-1545-005.book  Page 92  Monday, December 10, 2012  11:06 AM

 Česky |

93

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)



Nepracujte s měřícím přístrojem v prostředí s nebezpe-

čím výbuchu, v němž se nacházejí hořlavé kapaliny,

plyny nebo prach.

V měřícím přístroji se mohou vytvářet

jiskry, jež zapálí prach nebo plyny.



Měřicí přístroj postavte vždy tak, aby laserové paprsky

probíhaly daleko nad nebo pod úrovní očí.

Tak je zaruče-

no, že nevzniknou žádná poškození očí.



Označte oblast, ve které se bude měřicí přístroj použí-

vat, pomocí vhodných výstražných tabulek laseru.

Tak

zabráníte tomu, aby se nezúčastněné osoby vydaly do ne-

bezpečné oblasti.



Neuskladňujte měřicí přístroj na místech, ke kterým

mají přístup nepovolané osoby.

Osoby, které nejsou

obeznámeny s obsluhou měřicího přístroje, mohou ublížit

samy sobě nebo jiným osobám.



Dbejte při používání měřicího přístroje s třídou laseru

3R možných národních předpisů.

Nedodržování těchto

předpisů může vést k poraněním.



Postarejte se o to, aby byla oblast laserového záření stře-

žena nebo zastíněna.

Omezení laserového záření na kontro-

lované oblasti zabrání poškození očí nezúčastněných osob.



Před všemi pracemi na měřicím přístroji (např. smon-

tování, údržba atd.) a též při jeho přepravě a uskladně-

ní z něj odejměte akumulátor resp. baterie.

Při neúmysl-

né manipulaci se spínačem existuje nebezpečí poranění.



Akumulátor neotvírejte.

Existuje nebezpečí zkratu.

Chraňte akumulátor před horkem, např. i před

trvalým slunečním zářením, před ohněm, vodou

a vlhkostí.

Existuje nebezpečí výbuchu.



Nepoužívaný akumulátor udržujte mimo kancelářské

sponky, mince, klíče, hřebíky, šrouby či další malé ko-

vové předměty, jež by mohly způsobit přemostění kon-

taktů.

Zkrat mezi kontakty akumulátoru může mít za násle-

dek opáleniny nebo požár.



Při nesprávném používání může z akumulátoru vytékat

kapalina. Vyvarujte se kontaktu s ní. Při případném

kontaktu opláchněte místo vodou. Pokud se kapalina

dostane do očí, vyhledejte navíc lékařskou pomoc.

Vy-

tékající akumulátorová kapalina může vést k podráždění

pokožky či k popáleninám.



Při poškození nebo nesprávném používání mohou z

akumulátoru unikat výpary. Přivádějte čerstvý vzduch

a při obtížích vyhledejte lékaře.

Výpary mohou dráždit

dýchací cesty.



Akumulátory nabíjejte pouze v nabíječkách, jež jsou

doporučeny výrobcem.

Pro nabíječku, která je vhodná

pro určitý druh akumulátorů, existuje nebezpečí požáru,

pokud se bude používat s jinými akumulátory.



Akumulátor používejte pouze ve spojení s Vaším měři-

cím přístrojem Bosch.

Jen tak bude akumulátor chráněný

před nebezpečným přetížením.



Používejte pouze originální akumulátory Bosch s napě-

tím uvedeným na typovém štítku Vašeho měřicího pří-

stroje.

Při použití jiných akumulátorů, např. napodobenin,

dotvářených akumulátorů nebo cizích výrobků, existuje

nebezpečí poranění a též věcných škod díky vybuchujícím

akumulátorům.

Nedávejte měřící přístroj a cílovou tabul-

ku laseru 10 do blízkosti kardiostimulá-

torů.

Díky magnetům měřícího přístroje a

cílové tabulky laseru se vytváří pole, jež mů-

že omezovat funkci kardiostimulátorů.



Udržujte měřící přístroj a cílovou tabulku laseru 10 da-

leko od magnetických datových nosičů a magneticky

citlivých zařízení.

Působením magnetů měřícího přístroje

a cílové tabulky laseru může dojít k nevratným ztrátám dat.

Dálkové ovládání (GSL 2 Set)

Veškeré pokyny je třeba číst a dbát jich.

TYTO POKYNY DOBŘE US

C

HOVEJTE.



Dálkové ovládání nechte opravit pouze kvalifikovaným

odborným personálem a jen originálními náhradními

díly.

Tím bude zajištěno, že funkčnost dálkového ovládání

zůstane zachována.



Nepracujte s dálkovým ovládáním v prostředí s nebez-

pečím výbuchu, v němž se nacházejí hořlavé kapaliny,

plyny nebo prach.

V dálkovém ovládání se mohou vytvářet

jiskry, jež zapálí prach nebo plyny.

Popis výrobku a specifikací

Odklopte prosím vyklápěcí stranu se zobrazením povrchové-

ho laseru a dálkového ovládání a nechte tuto stranu během

čtení návodu k obsluze odklopenou.

Určující použití

Povrchový laser

M

ěřicí přístroj je určený pro kontrolu rovinnosti podlah.

M

ěřicí přístroj je vhodný pro používání v interiérech.

Dálkové ovládání (GSL 2 Set)

Dálkové ovládání je určeno k ovládání povrchových laserů v

interiérech.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na vyobrazení

povrchového laseru a dálkového ovládání na grafických stra-

nách.

Povrchový laser

1

Výstupní otvor laserového paprsku

2

Varovný štítek laseru

3

Rukojeť

4

Přijímací čočka dálkového ovládání (GSL

2

Set)

5

Ukazatel stavu nabití

6

Aretace krytu přihrádky pro baterie

7

Kryt přihrádky baterie

8

Spínač

9

Otočný knoflík přestavení výšky

10

C

ílová tabulka laseru

11

M

ěřicí hrot cílové tabulky laseru

OBJ_BUCH-1545-005.book  Page 93  Monday, December 10, 2012  11:06 AM

94

 | Česky

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

12

Sériové číslo povrchového laseru

23

Akumulátor*

Dálkové ovládání

13

Výstupní otvor infračerveného paprsku

14

Tlačítko pro rychlé otáčení proti směru hodinových

ručiček

15

Tlačítko pro pomalé otáčení proti směru hodinových

ručiček

16

Tlačítko pro krokové otáčení proti směru hodinových

ručiček

17

Tlačítko pro krokové otáčení ve směru hodinových ručiček

18

Tlačítko pro pomalé otáčení ve směru hodinových

ručiček

19

Tlačítko pro rychlé otáčení ve směru hodinových ručiček

20

Kryt přihrádky pro baterie dálkového ovládání

21

Aretace krytu přihrádky pro baterie dálkového ovládání

22

Sériové číslo

Příslušenství/náhradní díly

24

Brýle pro práci s laserem*

25

Kufr

* Zobrazené nebo popsané příslušenství nepatří do standardní

dodávky.

Technická data

Povrchový laser

GSL 2

GSL 2 Set

Objednací číslo

3

6

01 K

6

4 000

3

6

01 K

6

4 001

3

6

01 K

6

4 070

3

6

01 K

6

4 0R0

Dálkově ovládaná otočná základna poháněná motorem

–



Pracovní rozsah

1)

– bez cílové tabulky laseru

– s cílovou tabulkou laseru

10 m

2

0 m

10 m

2

0 m

Přesnost nivelace

±0,3 mm/m

±0,3 mm/m

Rozsah samonivelace typicky

±4°

±4°

Doba nivelace typicky

<5 s

<5 s

Provozní teplota

–10 °

C

...+50 °

C

–10 °

C

...+50 °

C

Skladovací teplota

–

2

0 °

C

...+70 °

C

–

2

0 °

C

...+70 °

C

Relativní vlhkost vzduchu max.

9

0 %

9

0 %

Třída laseru

3R

3R

Typ laseru

6

30 –

6

70 nm, <5 mW

6

30 –

6

70 nm, <5 mW

C

6

1

1

Baterie (alkalicko-manganové)

Akumulátor (Li-iontový)

4 x 1,5 V LR0

6

 (AA)

10,8 V

4 x 1,5 V LR0

6

 (AA)

10,8 V

Doba provozu

– Baterie (alkalicko-manganové)

– Akumulátor (Li-iontový) (1,3 Ah)

– Akumulátor (Li-iontový) (1,5 Ah)

15 h

15 h

2

5 h

15 h

15 h

2

5 h

Hmotnost podle EPTA-Procedure 01/

2

003

1,4 kg

1,4 kg

Rozměry (délka x šířka x výška)

2

10 x 1

9

5 x

2

05 mm

2

10 x 1

9

5 x

2

05 mm

Stupeň krytí

IP 54 (ochrana proti prachu a

stříkající vodě)

IP 54 (ochrana proti prachu a

stříkající vodě)

1) Pracovní rozsah může být díky nevhodným podmínkám okolí (např. přímé sluneční záření) zmenšen.

K jednoznačné identifikaci Vašeho povrchového laseru slouží sériové číslo

12

 na typovém štítku.

Dálkové ovládání

RC 2

Objednací číslo

3

6

01 K

69

C

00

Pracovní rozsah

2

)

2

0 m

Provozní teplota

–10 °

C

...+50 °

C

Skladovací teplota

–

2

0 °

C

...+70 °

C

Baterie

3 x 1,5 V LR03 (AAA)

Hmotnost podle EPTA-Procedure 01/

2

003

50 g

2

) Pracovní rozsah může být díky nevhodným podmínkám okolí (např. přímé sluneční záření) zmenšen.

K jednoznačné identifikaci Vašeho dálkového ovládání slouží sériové číslo

22

 na typovém štítku.

OBJ_BUCH-1545-005.book  Page 94  Monday, December 10, 2012  11:06 AM

 Česky |

95

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)

Montáž

Zdroj energie pro povrchový laser

M

ěřicí přístroj lze provozovat s běžnými bateriemi nebo s aku-

mulátorem Li-ion firmy Bosch.

Provoz s bateriemi (viz obr. B)

Pro provoz měřícího přístroje je doporučeno používaní alka-

licko-manganových baterií.

Pro vložení a odejmutí baterií musí být přestavení výšky měři-

cího přístroje uvedeno do nejnižší polohy. K tomu otáčejte

knoflík

9

 přestavení výšky proti směru hodinových ručiček až

na doraz.

Pro otevření krytu přihrádky baterie

7

 zatlačte na aretaci

6

 a

kryt přihrádky baterie odklopte. Vložte baterie. Dbejte přitom

na správnou polaritu podle vyobrazení na vnitřní straně krytu

přihrádky pro baterie.

Nahraďte vždy všechny baterie současně. Použijte pouze ba-

terie jednoho výrobce a stejné kapacity.



Pokud měřící přístroj delší dobu nepoužíváte, vyjměte

z něj baterie.

Baterie mohou pří delším skladování koro-

dovat a samy se vybít.

Provoz s akumulátorem (viz obr. C)



Používejte pouze originální lithium-iontové akumuláto-

ry Bosch s napětím uvedeným na typovém štítku Vaše-

ho měřicího přístroje.

Použití jiných akumulátorů může

vést ke zraněním nebo k nebezpečí požáru.

Upozornění:

Použití akumulátorů nevhodných pro Váš měřicí

přístroj může vést k chybným funkcím nebo k poškození měři-

cího přístroje.

Upozornění:

Akumulátor se dodává částečně nabitý. Pro za-

ručení plného výkonu akumulátoru jej před prvním nasazením

v nabíječce zcela nabijte.



Používejte pouze nabíječky uvedené na straně příslu-

šenství.

Pouze tyto nabíječky jsou sladěné s akumuláto-

rem Li-ion použitým u Vašeho měřicího přístroje.

Lithium-iontový akumulátor lze kdykoli nabít, aniž by se zkrá-

tila jeho životnost. Přerušení procesu nabíjení akumulátoru

neškodí.

Akumulátor je vybavený kontrolou teploty NT

C

, která dovolí

nabíjení pouze v rozsahu nabíjecí teploty mezi 0 °

C

 a 45 °

C

.

Tím se dosáhne vysoké životnosti akumulátoru.

Pro vložení a odejmutí akumulátoru

23

 musí být přestavení

výšky měřicího přístroje uvedeno do nejnižší polohy. K tomu

otáčejte knoflík

9

 přestavení výšky proti směru hodinových

ručiček až na doraz.

Pro vložení akumulátoru

23

 zatlačte na aretaci

6

 a odklopte

kryt přihrádky pro baterie

7

. Vsuňte nabitý akumulátor až na

doraz do přihrádky pro baterie a kryt přihrádky pro baterie

uzavřete.

Provoz s akumulátorem 1,5 Ah:

 Aby bylo možné uzavřít kryt

přihrádky pro baterie

7

, musíte odstranit molitanový tlumič

na vnitřní straně krytu přihrádky pro baterie.

Pro odejmutí akumulátoru

23

 zatlačte na aretaci

6

 a odklopte

kryt přihrádky pro baterie

7

. Akumulátor vytáhněte z přihrád-

ky pro baterie.

Ukazatel stavu nabití

Tři zelené LED ukazatele stavu nabití

5

 indikují stav nabití ba-

terií resp. akumulátoru

23

.

Napájení dálkového ovládání energií (GSL 2 Set)

Pro provoz dálkového ovládání se doporučuje používání alka-

licko-manganových baterií.

Pro otevření krytu přihrádky pro baterie

20

 zatlačte na aretaci

21

 a kryt přihrádky pro baterie odejměte. Vložte baterie.

Dbejte přitom na správnou polaritu podle vyobrazení na vnitř-

ní straně krytu přihrádky pro baterie.

Nahraďte vždy všechny baterie současně. Použijte pouze ba-

terie jednoho výrobce a stejné kapacity.



Pokud dálkové ovládání delší dobu nepoužíváte, vy-

jměte z něj baterie.

Baterie mohou při delším skladování

korodovat a samy se vybít.

Provoz

Uvedení povrchového laseru do provozu



Chraňte měřící přístroj před vlhkem a přímým sluneč-

ním zářením.



Nevystavujte měřící přístroj žádným extrémním teplo-

tám nebo teplotním výkyvům.

Nenechávejte jej např.

delší dobu ležet v autě. Při větších teplotních výkyvech ne-

chte měřící přístroj nejprve vytemperovat, než jej uvedete

do provozu. Při extrémních teplotách nebo teplotních vý-

kyvech může být omezena přesnost přístroje.



Zabraňte prudkým nárazům a pádům měřicího přístro-

je.

Po silných vnějších účincích na měřicí přístroj byste mě-

li nechat zkontrolovat přesnost nivelace měřicího přístroje

u autorizovaného zákaznického servisu Bosch.



Pokud měřící přístroj přepravujete, vypněte jej.

Při vy-

pnutí se kyvná jednotka zajistí, při prudkých pohybech se

jinak může poškodit.

Ustavení měřícího přístroje

M

ěřicí přístroj umístěte na kontrolované podlahové ploše na

pevný podklad.

Přesnost nivelace může být ovlivněna okolní teplotou. Zejmé-

na od podlahy směrem nahoru probíhající rozdíly teplot mo-

hou paprsek laseru vychýlit. Poněvadž vrstvení teploty je nej-

větší v blízkosti podlahy, měli byste měřicí přístroj postavit

vždy uprostřed měřené podlahové plochy.

Zapnutí – vypnutí

Pro

zapnutí

 měřícího přístroje posuňte spínač

8

 do polohy

„On“

.

M

ěřící přístroj vysílá ihned po zapnutí laserové paprsky

z výstupních otvorů

1

.



Nemiřte laserový paprsek na osoby nebo zvířata (ze-

jména nikoli ve výšce jejich očí) a ani sami se do pa-

prsku laseru nedívejte (ani z větší vzdálenosti).

LED

Kapacita

trvalé světlo 3 x zelené



2

/3

trvalé světlo

2

 x zelené



1/3

trvalé světlo 1 x zelené

<1/3

blikající světlo 1 x zelené

rezerva

OBJ_BUCH-1545-005.book  Page 95  Monday, December 10, 2012  11:06 AM
