Så länge det insatta batteriet har tillräcklig spänning bibehålls

fjärrkontrollens funktion.

Fjärrkontrollens signaler bör helst nå mottagarlinsen

4

 i direkt

riktning framifrån och snett uppifrån. Arbetsområdet minskar

om fjärrkontrollen inte kan riktas direkt mot mottagarlinsen.

Räckvidden kan förbättras även vid en indirekt signal genom

att signalen reflekteras (t.ex. av en vägg).

En inkoppling av mätverktyget med fjärrkontrollen är endast

möjlig efter automatisk frånkoppling av mätverktyget när

strömställaren

8

 ännu står i läget

”On”

.

M

ätverktyget kan inte

frånkopplas med fjärrkontrollen.

Mätning

Manuell vridning (GSL 2)

Vrid mätverktygets övre del mot stället som ska kontrolleras.

Vänta efter vridning tills mätverktyget har nivellerats och

laserlinjerna inte längre rör på sig. Kontrollera nu först om

laserlinjerna sammanfaller.

Automatisk vridning (GSL 2 Set)

Vrid mätverktygets övre del med hjälp av fjärrkontrollen för

kontroll av ytan. För hand kan vridning inte ske.

Följande rotationsmöjligheter står till buds:

Utvärdera mätresultaten (se bilder D

–

G)

De båda laserlinjerna indikerar om ytan ligger på samma höjd

som referenspunkten (se ”Rikta in mätverktygets höjd”,

sidan

6

0):

– Alla punkter där båda laserlinjerna sammanfaller med var-

andra står på samma höjd som referenspunkten.

– Om två linjer syns bredvid varandra eller laserlinjerna är

avbrutna avviker ytans höjd vid detta ställe från referens-

punkten.

För mätning av ytans avvikelse ställ upp lasermåltavlan

10

 vid

det ställe som ska kontrolleras. Sväng lasermåltavlan så att

den vänstra laserlinjen löper exakt på lasermåltavlans vänstra

referenslinje. Skjut lasermåltavlans övre del uppåt eller nedåt

tills lasermåltavlans spets

11

 ligger an mot stället som skall

mätas.

M

ed högra laserlinjens läge på lasermåltavlan kan

höjdskillnaden mellan referenspunkten och mätpunkten avlä-

sas i millimeter.

Löper de båda laserlinjerna på ytan isär i en konstant vinkel

lutar ytan.

Arbetsanvisningar



Se till att laserlinjernas totala bredd sammanfaller med

varandra.

Laserlinjens bredd förändras i relation till

avståndet.

Transport av mätverktyget

Använd handtaget

3

 för lättare transport av mätverktyget. Fäll

vid behov upp handtaget.

Lasersiktglasögon (tillbehör)

Lasersiktglasögonen filtrerar bort omgivningsljuset. Härvid

verkar laserns röda ljus klarare.



Lasersiktglasögonen får inte användas som skydds-

glasögon.

Lasersiktglasögonen förbättrar laserstrålens

siktbarhet men skyddar inte mot laserstrålning.



Lasersiktglasögonen får inte användas som solglas-

ögon eller i trafiken.

Lasersiktglasögonen skyddar inte

fullständigt mot UV-strålning och reducerar förmågan att

uppfatta färg.

Anvisningar för optimal hantering av sekundärbatteriet

Skydda sekundärbatteriet mot fukt och vatten.

Sekundärbatteriet får endast lagras inom ett temperaturom-

råde mellan 0 °

C

 och 50 °

C

. Låt därför inte sekundärbatteriet

t.ex. på sommaren ligga kvar i bilen.

Är brukstiden efter uppladdning onormalt kort tyder det på

att sekundärbatteriet är förbrukat och måste bytas mot nytt.

Beakta anvisningarna för avfallshantering.

Underhåll och service

Underhåll och rengöring



Ta bort sekundärbatteriet resp. primärbatterierna

innan åtgärder utförs på mätverktyget (t.ex. monte-

ring, underhåll etc.) samt före transport och lagring av

mätverktyget.

Vid oavsiktligt aktivering av strömställaren

finns risk för personskada.

Lagra och transportera ytlasern endast i medlevererad väska.

Håll ytlasern och fjärrkontrollen rena.

Ytlasern och fjärrkontrollen får inte doppas i vatten eller

andra vätskor.

Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte

rengörings- eller lösningsmedel.

Rengör regelbundet speciellt ytorna kring laserns utlopps-

öppning och se till ludd avlägsnas.

Om en eventuell störning uppstår i ytlasern eller fjärrkontrollen

trots exakt tillverkning och sträng kontroll skall reparationen

utföras av en auktoriserad serviceverkstad för Bosch elverktyg.

Öppna inte ytlasern och fjärrkontrollen på egen hand.

Var vänlig ange vid förfrågningar och reservdelsbeställningar

produktnumret som består av 10 siffror och som hittas på

ytlaserns resp. fjärrkontrollens typskylt.

För reparation återsänd ytlasern i väskan.

Tryck knappen

19

 för start av en

snabb

, kontinuerlig

rotation

medurs

. En upprepad tryckning

19

 avslutar

rotationen.

Tryck knappen

14

 för start av en

snabb

, kontinuerlig

rotation

moturs

. En upprepad tryckning

14

 avslutar

rotationen.

Tryck knappen

18

 för start av en

långsam

, kontinu-

erlig rotation

medurs

. En upprepad tryckning

18

avslutar rotationen.

Tryck knappen

15

 för start av en

långsam

, kontinu-

erlig rotation

moturs

. En upprepad tryckning

15

avslutar rotationen.

Tryck knappen

17

 för en

engångs

, kort rotation

medurs

. För varje ytterligare engångsrörelse tryck

knappen

17

 på nytt.

Tryck knappen

16

 för en

engångs

, kort rotation

moturs

. För varje ytterligare engångsrörelse tryck

knappen

16

 på nytt.

OBJ_BUCH-1545-005.book  Page 61  Monday, December 10, 2012  11:06 AM

62

 | Norsk

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Sprängskisser och

information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor

som gäller våra produkter och tillbehör.

Svenska

Bosch Service

C

enter

Telegrafvej 3

2

750 Ballerup

Danmark

Tel.: (0

2

0) 414455 (inom Sverige)

Fax: (011) 187

69

1

Transport

De användbara litiumjonbatterierna är underkastade kraven

för farligt gods. Användaren kan utan ytterligare förpliktelser

transportera sekundärbatterierna på allmän väg.

Vid transport genom tredje person (t.ex.: flygfrakt eller spedi-

tion) ska speciella villkor för förpackning och märkning beak-

tas. I detta fall bör vid förberedelse av transport en expert för

farligt gods konsulteras.

Sekundärbatterier får försändas endast om höljet är oskadat.

Tejpa öppna kontakter och förpacka sekundärbatteriet så att

det inte kan röras i förpackningen.

Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Ytlasern, fjärrkontrollen, sekundär-/primärbatte-

rierna, tillbehör och förpackning ska omhändertas på

miljövänligt sätt för återvinning.

Släng inte ytlasern, fjärrkontrollen och inte heller sekundär-/

primärbatterierna i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet

2

00

2

/

96

/EG

måste obrukbara elapparater och enligt

europeiska direktivet

2

00

6

/

66

/EG felak-

tiga eller förbrukade batterier separat

omhändertas och på miljövänligt sätt läm-

nas in för återvinning.

Sekundär-/primärbatterier:

Li-jon:

Beakta anvisningarna i avsnittet

”Transport”, sida

62

.

Ändringar förbehålles.

Norsk

Sikkerhetsinformasjon

Overflatelaser

Les og følg alle anvisningene, for å kunne

arbeide farefritt og sikkert med måleverk-

tøyet. Gjør aldri varselskilt på måleverk-

tøyet uleselig. TA GODT VARE PÅ DISSE

INSTRUKSENE.



OBS! Hvis det brukes andre betjenings- eller juste-

ringsinnretninger enn de vi har angitt her eller det utfø-

res andre bruksmetoder, kan dette føre til en farlig

stråle-eksponering.



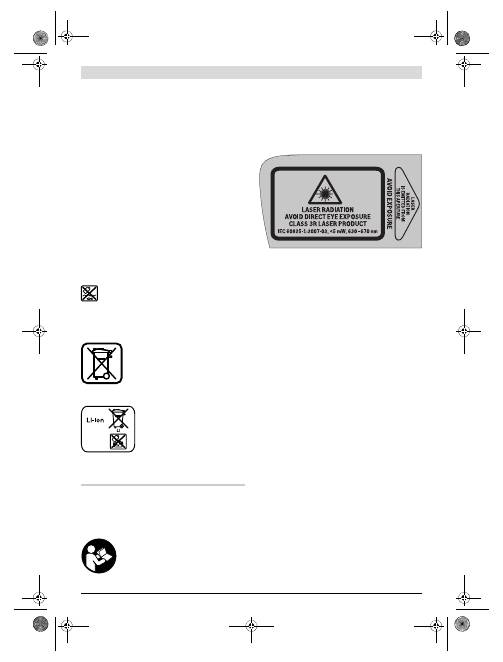

Måleverktøyet leveres med to varselskilter (i illustra-

sjonen til måleverktøyet på grafikksiden merket med

nummer 2).



Hvis teksten på advarselsskiltene ikke er på ditt språk,

klistres det medleverte klistremerket på ditt språk

over før første gangs igangsetting.



Rett aldri laserstrålen mot personer eller dyr og se ikke

selv inn i laserstrålen.

Dette måleverktøyet oppretter en

laserstråling i laserklasse 3R iht. IE

C 6

08

2

5-1. Et direkte

blikk inn i laserstrålen – også på lengre avstand – kan ska-

de øyet.



Bruk laserbrillene aldri som beskyttelsesbriller.

Laser-

brillene er til bedre registrering av laserstrålen, men de be-

skytter ikke mot laserstrålingen.



Bruk laserbrillene aldri som solbriller eller i trafikken.

Laserbrillene gir ingen fullstendig UV-beskyttelse og redu-

serer fargeregistreringen.



Måleverktøyet skal alltid kun repareres av kvalifisert

fagpersonale og kun med originale reservedeler.

Slik

opprettholdes måleverktøyets sikkerhet.



Unngå refleksjoner av laserstrålen på glatte overflater

som vinduer eller speil.

Den reflekterende laserstrålen

kan også skade øynene.



Måleverktøyet skal kun betjenes av personer som er

kjent med bruk av laserapparater.

Jf. EN

6

08

2

5-1 vil

dette da også si kunnskaper om den biologiske virkningen

til laseren på øynene og huden pluss riktig bruk av laserbe-

skyttelsen for å unngå fare.



Ikke arbeid med måleverktøyet i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare væsker,

OBJ_BUCH-1545-005.book  Page 62  Monday, December 10, 2012  11:06 AM

 Norsk |

63

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)

gass eller støv.

I måleverktøyet kan det oppstå gnister

som kan antenne støv eller damper.



Plasser måleverktøyet alltid slik at laserstrålene går

godt over eller under høyden på øynene.

Slik sørges det

for at øynene ikke skades.



Avmerk området, der måleverktøyet brukes, med eg-

nede laser-varselsskilt.

Slik unngår du at uvedkommende

personer kommer inn i fareområdet.



Måleverktøyet må ikke oppbevares på steder med til-

gang for uvedkommende personer.

Personer som ikke

er kjent med bruken av måleverktøyet, kan skade seg selv

eller andre.



Ta hensyn til mulige nasjonale forskrifter når du bruker

et måleverktøy i laserklasse 3R.

Hvis disse forskriftene

ikke overholdes, kan det medføre skader.



Sørg for at området til laserstrålingen er overvåket el-

ler skjermet.

M

ed en begrensning av laserstrålingen til

kontrollerte områder unngås det at det oppstår øyeskader

på personer i nærheten.



Ta det oppladbare batteriet hhv. de vanlige batteriene

ut før alle arbeider utføres på måleverktøyet (f.eks.

montering, vedlikehold etc.) og ved transport og opp-

bevaring av måleverktøyet.

Ved en ufrivillig utløsning av

på-/av-bryteren er det fare for skader.



Du må ikke åpne det oppladbare batteriet.

Det er fare

for kortslutning.

Beskytt det oppladbare batteriet mot varme,

f.eks. også mot permanent solstråling, ild, vann

og fuktighet.

Det er fare for eksplosjoner.



Hold et oppladbart batteri som ikke er i bruk unna bin-

ders, mynter, nøkler, spikre, skruer eller andre små

metallgjenstander, som kan forårsake en forbikopling

av kontaktene.

En kortslutning mellom batterikontaktene

kan medføre forbrenninger eller brann.



Ved gal bruk kan det lekke væske ut av det oppladbare

batteriet. Unngå kontakt med denne væsken. Ved til-

feldig kontakt må det skylles med vann. Hvis det kom-

mer væske inn i øynene, må du oppsøke lege.

Batteri-

væske som lekker ut kan medføre hudirritasjoner eller

forbrenninger.



Ved skader eller usakkyndig bruk av batteriet kan det

lekke ut damp. Tilfør frisk luft og oppsøk en lege hvis du

har problemer.

Dampene kan irritere åndedrettsorganene.



Lad batteriene kun opp i ladeapparater som anbefales

av produsenten.

For et ladeapparat som er egnet for en

bestemt type oppladbare batterier, er det fare for brann

hvis det brukes med andre batterier.



Bruk det oppladbare batteriet kun med Bosch-måle-

verktøyet.

Kun slik beskyttes det oppladbare batteriet

mot farlig overbelastning.



Bruk kun originale Bosch-batterier med den spennin-

gen som er angitt på typeskiltet på måleverktøyet.

Ved

bruk av andre oppladbare batterier, f.eks. kopier, resirku-

lerte batterier eller fremmede fabrikater, er det fare for

personlige og materielle skader hvis et batteri

eksploderer.

Ikke bruk måleverktøyet og laser-målpla-

ten 10 i nærheten av pacemakere.

M

ag-

netene til måleverktøy og laser-målplate

oppretter et felt som kan innskrenke funk-

sjonen til pacemakere.



Hold måleverktøyet og laser-målplaten 10 unna mag-

netiske databærere og magnetisk ømfindtlige appara-

ter.

Virkningen til magnetene på måleverktøyet og laser-

målplaten kan medføre irreversible datatap.

Fjernkontroll (GSL 2 Set)

Les og følg alle instruksene.

TA GODT VARE

PÅ DISSE INSTRUKSENE.



Fjernkontrollen skal alltid kun repareres av kvalifisert

fagpersonale og kun med originale reservedeler.

Slik

opprettholdes fjernkontrollens funksjonalitet.



Ikke arbeid med fjernkontrollen i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare væsker,

gass eller støv.

I fjernkontrollen kan det oppstå gnister

som kan antenne støv eller damper.

Produkt- og ytelsesbeskrivelse

Brett ut utbrettssiden med bildet av overflatelaseren og fjern-

kontrollen, og la denne siden være utbrettet mens du leser

driftsinstruksen.

Formålsmessig bruk

Overflatelaser

M

åleverktøyet er beregnet til kontroll av bakkeflaters planhet.

M

åleverktøyet er egnet til innendørs bruk.

Fjernkontroll (GSL 2 Set)

Fjernkontrollen er beregnet til innendørs styring av overflate-

lasere.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for

bildet av overflatelaseren og fjernkontrollen på illustrasjons-

sidene.

Overflatelaser

1

Utgang laserstråle

2

Laser-advarselsskilt

3

Håndtak

4

M

ottakslinse for fjernkontroll (GSL

2

Set)

5

Ladetilstandsindikator

6

Låsing av batteridekselet

7

Deksel til batterirom

8

På-/av-bryter

9

Dreieknapp til høydejustering

10

Laser-målplate

11

M

ålespiss til laser-måltavlen

12

Serienummer overflatelaser

23

Oppladbart batteri*

OBJ_BUCH-1545-005.book  Page 63  Monday, December 10, 2012  11:06 AM

64

 | Norsk

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Fjernkontroll

13

Utgangsåpning for infrarødstråle

14

Tast for hurtig dreining mot urviserne

15

Tast for langsom dreining mot urviserne

16

Tast for skrittvis dreining mot urviserne

17

Tast for skrittvis dreining med urviserne

18

Tast for langsom dreining med urviserne

19

Tast for hurtig dreining med urviserne

20

Batterideksel fjernkontroll

21

Låsing av batteridekselet på fjernkontrollen

22

Serienummer

Tilbehør/reservedeler

24

Laserbriller*

25

Koffert

* Illustrert eller beskrevet tilbehør inngår ikke i standard-leve-

ransen.

Tekniske data

Montering

Energitilførsel overflatelaser

M

åleverktøyet kan enten brukes med vanlige batterier eller

med et oppladbart Bosch li-ion-batteri.

Drift med batterier (se bilde B)

Til drift av måleverktøyet anbefales det å bruke alkali-man-

gan-batterier.

Til innsetting og fjerning av batteriene må høydejusteringen

på måleverktøyet settes i laveste posisjon. Drei da knappen

9

for høydejusteringen mot urviserne til anslag.

Overflatelaser

GSL 2

GSL 2 Set

Produktnummer

3

6

01 K

6

4 000

3

6

01 K

6

4 001

3

6

01 K

6

4 070

3

6

01 K

6

4 0R0

fjernstyrt motordrevet dreiebasis

–



Arbeidsområde

1)

– uten laser-måltavle

– med laser-måltavle

10 m

2

0 m

10 m

2

0 m

Nivellernøyaktighet

±0,3 mm/m

±0,3 mm/m

Typisk selvnivelleringsområde

±4°

±4°

Typisk nivelleringstid

<5 s

<5 s

Driftstemperatur

–10 °

C

...+50 °

C

–10 °

C

...+50 °

C

Lagertemperatur

–

2

0 °

C

...+70 °

C

–

2

0 °

C

...+70 °

C

Relativ luftfuktighet max.

9

0 %

9

0 %

Laserklasse

3R

3R

Lasertype

6

30 –

6

70 nm, <5 mW

6

30 –

6

70 nm, <5 mW

C

6

1

1

Batterier (Alkali-

M

angan)

Oppladbart batteri (li-ioner)

4 x 1,5 V LR0

6

 (AA)

10,8 V

4 x 1,5 V LR0

6

 (AA)

10,8 V

Driftsvarighet

– Batterier (Alkali-

M

angan)

– Oppladbart batteri (li-ioner) (1,3 Ah)

– Oppladbart batteri (li-ioner) (1,5 Ah)

15 h

15 h

2

5 h

15 h

15 h

2

5 h

Vekt tilsvarende EPTA-Procedure 01/

2

003

1,4 kg

1,4 kg

M

ål (lengde x bredde x høyde)

2

10 x 1

9

5 x

2

05 mm

2

10 x 1

9

5 x

2

05 mm

Beskyttelsestype

IP 54 (støv- og sprutvann-

beskyttet)

IP 54 (støv- og sprutvann-

beskyttet)

1) Arbeidsområdet kan reduseres på grunn av ugunstige omgivelsesvilkår (f.eks. direkte sol).

Serienummeret

12

 på typeskiltet er til en entydig identifisering av overflatelaseren.

Fjernkontroll

RC 2

Produktnummer

3

6

01 K

69

C

00

Arbeidsområde

2

)

2

0 m

Driftstemperatur

–10 °

C

...+50 °

C

Lagertemperatur

–

2

0 °

C

...+70 °

C

Batterier

3 x 1,5 V LR03 (AAA)

Vekt tilsvarende

EPTA-Procedure 01/

2

003

50 g

2

) Arbeidsområdet kan reduseres på grunn av ugunstige omgivelsesvil-

kår (f.eks. direkte sol).

Serienummeret

22

 på typeskiltet er til en entydig identifisering av fjern-

kontrollen.

OBJ_BUCH-1545-005.book  Page 64  Monday, December 10, 2012  11:06 AM

 Norsk |

65

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)

Til åpning av batteriromdekselet

7

 trykker du låsen

6

 i pilret-

ning og slår opp batteriromdekselet. Sett inn batteriene. Pass

på korrekt poling som vist på innersiden av batteriromdekselet.

Skift alltid ut alle batteriene på samme tid. Bruk kun batterier

fra en produsent og med samme kapasitet.



Ta batteriene ut av måleverktøyet, når du ikke bruker

det over lengre tid.

Batteriene kan korrodere ved lengre

tids lagring og lades ut automatisk.

Drift med batteri (se bilde C)



Bruk kun original Bosch litium-ion-batterier med en

spenning som er angitt på typeskiltet til måleverktøyet

ditt.

Bruk av andre batterier kan medføre skader og brann-

fare.

Merk:

Bruk av batterier som ikke er egnet for dette måleverk-

tøyet kan føre til feilfunksjoner eller til skader på måleverktøyet.

Merk:

Batteriet leveres delvis oppladet. For å sikre full effekt

fra batteriet, må du lade det fullstendig opp i ladeapparatet

før førstegangs bruk.



Bruk kun ladeapparatene som er angitt på tilbehørssi-

den.

Kun disse ladeapparatene er tilpasset til det anvend-

bare li-ion-batteriet som er innebygget i måleapparatet.

Litium-ion-batteriet kan lades opp til enhver tid uten at leveti-

den forkortes. Det skader ikke batteriet å avbryte oppladingen.

Batteriet er utstyrt med en NT

C

-temperaturovervåking som

muliggjør en opplading kun i temperaturområdet mellom 0 °

C

og 45 °

C

. Slik oppnås en lang levetid for batteriet.

Til innsetting og fjerning av batteriet

23

 må høydejusteringen

på måleverktøyet settes i laveste posisjon. Drei da knappen

9

for høydejusteringen mot urviserne til anslag.

Til innsetting av batteriet

23

 trykker du låsen

6

 i pilretning og

slår opp batteriromdekselet

7

. Skyv det oppladede batteriet

helt inn i batterirommet og lukk batteriromdekselet.

Drift med 1,5-Ah-batteripakke:

 For å kunne lukke batteri-

romdekselet

7

, må du fjerne skumplastisoleringen fra innersi-

den til batteriromdekselet.

Til fjerning av batteriet

23

 trykker du låsen

6

 i pilretning og

slår opp batteriromdekselet

7

. Trekk batteriet ut av batteri-

rommet.

Ladetilstandsindikator

De tre grønne LEDene til ladetilstandsindikatoren

5

 viser bat-

teriets hhv. det oppladbare batteriets

23

 ladetilstand.

Energitilførsel fjernkontroll (GSL 2 Set)

Til drift av fjernkontrollen anbefales det å bruke alkali-man-

gan-batterier.

Til åpning av batteriromdekselet

20

 trykker du låsen

21

 og tar

av batteriromdekselet. Sett inn batteriene. Pass på korrekt

poling som vist på innersiden av batteriromdekselet.

Skift alltid ut alle batteriene på samme tid. Bruk kun batterier

fra en produsent og med samme kapasitet.



Ta batteriene ut av fjernkontrollen, når du ikke bruker

den over lengre tid.

Batteriene kan korrodere ved lengre

tids lagring og lades ut automatisk.

Bruk

Igangsetting overflatelaser



Beskytt måleverktøyet mot fuktighet og direkte sol-

stråling.



Ikke utsett måleverktøyet for ekstreme temperaturer

eller temperatursvingninger.

La det f.eks. ikke ligge i bi-

len over lengre tid. La måleverktøyet først tempereres ved

større temperatursvingninger før du tar det i bruk. Ved ek-

streme temperaturer eller temperatursvingninger kan pre-

sisjonen til måleverktøyet innskrenkes.



Unngå heftige støt eller fall for måleverktøyet.

Etter

sterke ytre innvirkninger bør du la nivellernøyaktigheten til

måleverktøyet kontrolleres av et autorisert Bosch-service-

verksted.



Slå av måleverktøyet når du transporterer det.

Ved ut-

kopling låses pendelenheten, fordi den ellers kan skades

ved sterke bevegelser.

Oppstilling av måleverktøyet

Sett måleverktøyet på et fast underlag på bakken som skal

kontrolleres.

Nivellernøyaktigheten kan påvirkes av omgivelsestemperatu-

ren. Særskilt temperaturforskjeller fra bakken og oppover

kan avlede laserstrålen. Ta temperaturforskjellen er størst

nær bakken, bør måleverktøyet alltid stå i midten av bakke-

området som skal kontrolleres.

Inn-/utkobling

Til

innkopling

 av måleverktøyet skyver du på-/av-bryteren

8

inn i posisjon

«On»

.

M

åleverktøyet sender straks etter inn-

koplingen laserstråler ut fra utgangsåpningene

1

.



Rett aldri laserstrålen mot personer eller dyr (spesielt

ikke i øyehøyde) og se ikke selv inn i laserstrålen (hel-

ler ikke fra en stor avstand).

Til

utkopling

 av måleverktøyet skyver du på-/av-bryteren

8

inn i posisjon

«Off»

. Ved utkopling låses pendelenheten.

Hvis måleverktøyet ikke beveges på ca. 30 min hhv. ikke sty-

res med fjernkontrollen, koples det automatisk ut for å skåne

batteriene hhv. det oppladbare batteriet.

Slå av måleverktøyet med på-/av-bryteren

8

 etter den auto-

matiske utkoplingen og på igjen etter behov.

GSL

2

Set: Du kan slå måleverktøyet på igjen etter den auto-

matiske utkoplingen ved å trykke på hvilken som helst tast på

fjernkontrollen.



Ikke la det innkoblede måleverktøyet stå uten oppsyn

og slå måleverktøyet av etter bruk.

Andre personer kan

blendes av laserstrålen.

Ved overskridelse av maksimal tillatt driftstemperatur på 50 °

C

utføres utkoblingen for å beskytte laserdioden. Etter avkjøling

er måleverktøyet igjen driftsklart og kan kobles inn på nytt.

LED

Kapasitet

Kontinuerlig lys 3 x grønn



2

/3

Kontinuerlig lys

2

 x grønn



1/3

Kontinuerlig lys 1 x grønn

<1/3

Blinklys 1 x grønn

Reserve

OBJ_BUCH-1545-005.book  Page 65  Monday, December 10, 2012  11:06 AM

66

 | Norsk

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Drift med batteri:

Li-ion-batteriet er beskyttet av «Electronic

C

ell Protection (E

C

P)» mot total utlading. Når batteriet er ut-

ladet, koples måleverktøyet ut med en beskyttelseskopling.

Hvis måleverktøyet kopler automatisk ut på grunn av utladet

batteri, kopler du ut måleverktøyet med på-/av-bryteren

8

.

Lad opp batteriet før du kopler inn måleverktøyet igjen. Batte-

riet kan ellers ta skade.

La måleverktøyet nivelleres

Automatisk nivellering utlikner ujevnheter innenfor selvnivel-

leringsområdet på ±4° automatisk. Nivelleringen er avsluttet

når laserlinjene ikke beveger seg lenger.

Hvis en automatisk nivellering ikke lenger er mulig, f.eks. fordi

måleverktøyets ståflate avviker mer enn 4° fra vannrett posi-

sjon, blinker laserlinjene.

Sett måleverktøyet opp vannrett og vent på selvnivelleringen.

Når måleverktøyet befinner seg innenfor selvnivelleringsom-

rådet på ±4°, lyser laserstrålene kontinuerlig.

Ved vibrasjoner eller posisjonsendringer i løpet av driften ni-

velleres måleverktøyet automatisk igjen, men eventuelt på en

annen høyde ved større posisjonsendringer. Etter en ny nivel-

lering må du kontrollere om de to laserlinjene stemmer over-

ens på referansepunktet (se «Oppretting av måleverktøyet i

høyden», side

66

), slik at du unngår høydefeil.

Oppretting av måleverktøyet i høyden

M

åleverktøyet lager to laserlinjer som er synlige på bakkefla-

ten i en avstand på ca. 50 cm foran måleverktøyet. Sørg for at

linjene dekker hverandre på dette referansepunktet, der de

først ble synlige på bakkeflaten. Drei da knappen

9

 på høyde-

justeringen med hhv. mot utviserne til de to laserlinjene over-

lapper hverandre på referansepunktet og kun en linje er syn-

lig.

Hvis de to laserlinjene ikke kan overlappe hverandre ved å

dreie på høydejusteringen, står måleverktøyet tydelig høyere

eller lavere enn bakkepunktet. Plasser måleverktøyet på et

annet sted på bakkeflaten med mindre høydeforskjell og la la-

serlinjene overlappe hverandre der.

Igangsetting av fjernkontrollen (GSL 2 Set)



Beskytt fjernkontrollen mot fuktighet og direkte sol-

stråling.



Ikke utsett fjernkontrollen for ekstreme temperaturer

eller temperatursvingninger.

La den f.eks. ikke ligge i bi-

len over lengre tid. La fjernkontrollen først tempereres ved

større temperatursvingninger før du tar den i bruk.

Så lenge det er satt inn et batteri med tilstrekkelig spenning,

forblir fjernkontrollen driftsklar.

Signalene til fjernkontrollen skal nå frem til mottakslinsen

4

 i

direkte retning forfra og på skrå oppe. Hvis fjernkontrollen

ikke kan rettes direkte mot en mottakerlinse, innskrenkes ar-

beidsområdet. Ved refleksjon av signalet (f.eks. på vegger)

kan rekkevidden forbedres igjen også ved et indirekte signal.

Innkopling av måleverktøyet med fjernkontrollen er mulig et-

ter den automatiske utkoplingen av måleverktøyet, hvis på-/

av-bryteren

8

 fremdeles er i posisjon

«On»

. Utkopling med

fjernkontrollen er ikke mulig.

Måling

Manuell dreining (GSL 2)

Drei overdelen på måleverktøyet til det stedet du vil kontrolle-

re. Etter dreiningen venter du til måleverktøyet er nivellert og

laserlinjene ikke lenger beveger seg. Kontroller så om laserlin-

jene overlapper hverandre.

Automatisk dreining (GSL 2 Set)

Drei overdelen på måleverktøyet med fjernkontrollen for å

kontrollere flaten. En manuell dreining er ikke mulig.

Følgende rotasjonstyper står til utvalg:

Evaluering av måleresultatene (se bildene D

–

G)

De to laserlinjene viser om flaten er på samme høyde som re-

feransepunktet (se «Oppretting av måleverktøyet i høyden»,

side

66

):

– Alle punkter, der begge laserlinjene overlapper hverandre,

befinner seg på samme høyde som referansepunktet.

– Hvis to linjer er synlige ved siden av hverandre er laserlin-

jene avbrutt, her avviker høyden på bakkeflaten fra refe-

ransepunktet på dette stedet.

Til måling av avviket til bakkeflaten plasserer du laser-måltav-

len

10

 på stedet som skal kontrolleres. Drei laser-måltavlen

slik at venstre laserlinje går nøyaktig langs venstre referanse-

linje på laser-måltavlen. Skyv overdelen på laser-måltavlen

oppover hhv. nedover til spissen

11

 på laser-måltavlen ligger

på stedet som skal måles.

M

ed posisjonen til høyre laserlinje

på laser-måltavlen kan du avlese høydeforskjellen mellom re-

feransepunktet og målepunktet i millimeter.

Hvis de to laserlinjene går i en konstant vinkel fra hverandre

på bakkeflaten, er bakkeflaten skrå.

Arbeidshenvisninger



Pass på at hele bredden på laserlinjene ligger over

hverandre.

Bredden til laserlinjene endres med avstan-

den.

Trykk på tasten

19

, for å starte en

hurtig

, kontinuer-

lig rotasjon

med utviserne

. Ny trykking på tasten

19

avslutter rotasjonen.

Trykk på tasten

14

, for å starte en

hurtig

, kontinuer-

lig rotasjon

mot utviserne

. Ny trykking på tasten

14

avslutter rotasjonen.

Trykk på tasten

18

, for å starte en

langsom

, kontinu-

erlig rotasjon

med utviserne

. Ny trykking på tasten

18

 avslutter rotasjonen.

Trykk på tasten

15

, for å starte en

langsom

, kontinu-

erlig rotasjon

mot utviserne

. Ny trykking på tasten

15

 avslutter rotasjonen.

Trykk på tasten

17

 for en

engangs

, kort rotasjon

med urviserne

. For hver ytterligere enkeltbevegel-

se trykker du igjen på tasten

17

.

Trykk på tasten

16

 for en

engangs

, kort rotasjon

mot urviserne

. For hver ytterligere enkeltbevegelse

trykker du igjen på tasten

16

.

OBJ_BUCH-1545-005.book  Page 66  Monday, December 10, 2012  11:06 AM

 Suomi |

67

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)

Transport av måleverktøyet

For en enklere transport finnes det et håndtak

3

. Slå opp

håndtaket etter behov.

Laserbriller (tilbehør)

Laserbrillene filtrerer bort omgivelseslyset. Slik vises det rø-

de lyset til laseren lysere for øyet.



Bruk laserbrillene aldri som beskyttelsesbriller.

Laser-

brillene er til bedre registrering av laserstrålen, men de be-

skytter ikke mot laserstrålingen.



Bruk laserbrillene aldri som solbriller eller i trafikken.

Laserbrillene gir ingen fullstendig UV-beskyttelse og redu-

serer fargeregistreringen.

Regler for optimal bruk av oppladbare batterier

Beskytt batteriet mot fuktighet og vann.

Batteriet må kun lagres i et temperaturområde på 0 °

C

 til

50 °

C

. Ikke la batteriet f.eks. ligge i bilen om sommeren.

En vesentlig kortere driftstid etter opplading er et tegn på at

batteriet er oppbrukt og må skiftes ut.

Følg informasjonene om kassering.

Service og vedlikehold

Vedlikehold og rengjøring



Ta det oppladbare batteriet hhv. de vanlige batteriene

ut før alle arbeider utføres på måleverktøyet (f.eks.

montering, vedlikehold etc.) og ved transport og opp-

bevaring av måleverktøyet.

Ved en ufrivillig utløsning av

på-/av-bryteren er det fare for skader.

Overflatelaseren må kun lagres og transporteres i medlevert

koffert.

Hold overflatelaseren og fjernkontrollen alltid ren.

Dypp aldri overflatelaseren og fjernkontrollen i vann eller an-

dre væsker.

Tørk smussen av med en fuktig, myk klut. Ikke bruk rengjø-

rings- eller løsemidler.

Rengjør spesielt flatene på utgangsåpningen til laseren med

jevne mellomrom og pass på loing.

Hvis overflatelaseren og fjernkontrollen til tross for omhygge-

lige produksjons- og kontrollmetoder en gang skulle svikte,

må reparasjonen utføres av et autorisert serviceverksted for

Bosch-elektroverktøy. Du må ikke åpne overflatelaseren og

fjernkontrollen på egen hånd.

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10-sifrede produktnummeret som er angitt på typeskiltet

til overflatelaseren hhv. fjernkontrollen.

Send overflatelaseren inn i kofferten hvis det er nødvendig

med en reparasjon.

Kundeservice og rådgivning ved bruk

Kundeservicen svarer på dine spørsmål om reparasjon og

vedlikehold av produktet samt om reservedeleler. Spreng-

skisser og informasjon om reservedeler finner du også på:

www.bosch-pt.com

Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an-

gående våre produkter og deres tilbehør.

Norsk

Robert Bosch AS

Postboks 350

140

2

 Ski

Tel.:

6

4 87 8

9

 50

Faks:

6

4 87 8

9

 55

Transport

Li-ion-batteriene i verktøyet underligger kravene for farlig

gods. Batteriene kan transporteres på veier av brukeren uten

ytterligere krav.

Ved forsendelse gjennom tredje personer (f.eks.: lufttran-

sport eller spedisjon) må det oppfylles spesielle krav til em-

ballasje og merking. Du må da konsultere en ekspert for farlig

gods ved forberedelse av forsendelsen.

Send batterier kun hvis huset ikke er skadet. Lim igjen de åp-

ne kontaktene og pakk batteriet slik at det ikke beveger seg i

emballasjen.

Ta også hensyn til eventuelle videreførende nasjonale for-

skrifter.

Deponering

Overflatelaser, fjernkontroll, oppladbare og vanlige

batterier, tilbehør og emballasje må leveres inn til mil-

jøvennlig gjenvinning.

Overflatelaser, fjernkontroll og vanlige eller oppladbare bat-

terier må ikke kastes i vanlig søppel!

Kun for EU-land:

Iht. det europeiske direktivet

2

00

2

/

96

/EF

om gamle elektriske apparater og iht. det

europeiske direktivet

2

00

6

/

66

/EF må de-

fekte eller oppbrukte batterier/oppladbare

batterier samles inn adskilt og leveres inn til

en miljøvennlig resirkulering.

Batterier/oppladbare batterier:

Li-ion:

Ta hensyn til informasjonene i avsnit-

tet «Transport», side

6

7.

Rett til endringer forbeholdes.

Suomi

Turvallisuusohjeita

Lattiapintalaser

Kaikki ohjeet täytyy lukea ja noudattaa,

jotta voidaan työskennellä vaarattomasti ja

varmasti mittaustyökalun kanssa. Älä kos-

kaan peitä tai poista mittaustyökalussa ole-

via varoituskilpiä. SÄILYTÄ NÄMÄ OHJEET

HYVIN.

OBJ_BUCH-1545-005.book  Page 67  Monday, December 10, 2012  11:06 AM

68

 | Suomi

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools



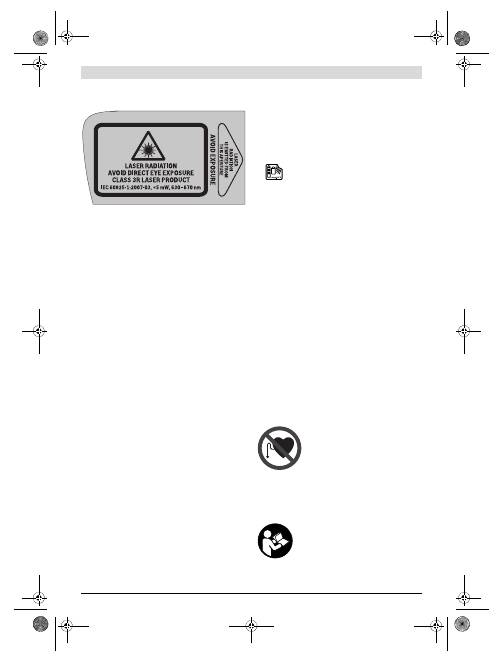

Varoitus – jos käytetään muita, kuin tässä mainittuja

käyttö- tai säätölaitteita tahi menetellään eri tavalla,

saattaa tämä johtaa vaarallisen säteilyn altistukseen.



Mittaustyökalu toimitetaan varustettuna kahdella va-

roituskilvellä (mittaustyökalun grafiikkasivulla olevas-

sa kuvassa kukin merkitty numerolla 2).



Liimaa ennen ensimmäistä käyttöä toimitukseen kuu-

luvat oman kielesi tarrat alkuperäisten kilpien päälle,

jos varoituskilpien teksti ei ole sinun kielelläsi.



Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin,

älä myös itse katso lasersäteeseen.

Tämä mittaustyöka-

lu tuottaa laserluokan 3R lasersäteilyä IE

C 6

08

2

5-1 mu-

kaan. Suora katse lasersäteeseen – myös suurelta

etäisyydeltä – saattaa vahingoittaa silmää.



Älä käytä lasertarkkailulaseja suojalaseina.

Lasertark-

kailulasien tarkoitus on erottaa lasersäde paremmin, ne ei-

vät kuitenkaan suojaa lasersäteeltä.



Älä käytä lasertarkkailulaseja aurinkolaseina tai tielii-

kenteessä.

Lasertarkkailulasit eivät anna täydellistä

UV-suojaa, ja ne alentavat värien erotuskykyä.



Anna ainoastaan koulutettujen ammattihenkilöiden

korjata mittaustyökalusi ja salli korjauksiin käytettä-

vän vain alkuperäisiä varaosia.

Täten varmistat, että mit-

taustyökalu säilyy turvallisena.



Vältä lasersäteen heijastamista sileiltä pinnoilta, kuten

ikkunoista tai peileistä.

M

yös heijastuva lasersäde voi va-

hingoittaa silmiä.



Mittaustyökalua tulisi käyttää vain henkilöt, jotka ovat

tutustuneet laserlaitteiden käsittelyyn.

EN

6

08

2

5-1

mukaan siihen kuuluu mm. tieto laserin biologisesta vaiku-

tuksesta silmään ja ihoon sekä lasersuojan oikea käyttö,

vaarojen torjumiseksi.



Älä työskentele mittaustyökalulla räjähdysalttiissa

ympäristössä, jossa on palavaa nestettä, kaasua tai pö-

lyä.

M

ittaustyökalussa voi muodostua kipinöitä, jotka saat-

tavat sytyttää pölyn tai höyryt.



Aseta mittaustyökalu aina niin, että lasersäde kulkee

selvästi yli tai alle silmäntason.

Täten varmistat, ettei sil-

mävaurioita synny.



Merkitse alue, jossa mittaustyökalua käytetään sopi-

villa laservaroituskilvillä.

Näin estät ulkopuolisten henki-

löiden menemisen vaara-alueelle.



Älä varastoi mittaustyökalua paikoissa, joihin sivulliset

pääsevät.

Henkilöt, jotka eivät osaa käyttää mittaustyöka-

lua, voivat vahingoittaa itseään tai muita.



Ota huomioon mahdolliset kansalliset määräykset la-

serluokan 3R mittaustyökalua käyttäessäsi.

Näiden oh-

jeiden noudattamatta jättäminen saattaa johtaa loukkaan-

tumisiin.



Huolehdi siitä, että lasersäteen aluetta valvotaan tai

että se on suojattu.

Lasersäteilyn rajoittaminen valvot-

tuun alueeseen estää ulkopuolisten henkilöiden silmävau-

riot.



Irrota aina akku tai paristot ennen kaikkia mittaustyö-

kaluun kohdistuvia töitä (esim. asennus, huolto, jne.)

sekä mittaustyökalua kuljetettaessa ja säilytettäessä.

Käynnistyskytkimen tahaton painallus muodostaa louk-

kaantumisvaaran.



Älä avaa akkua.

On olemassa oikosulun vaara.

Suojaa akku kuumuudelta esim. myös pitkäai-

kaiselta auringonpaisteelta, tulelta, vedeltä ja

kosteudelta.

On olemassa räjähdysvaara.



Pidä irrallista akkua loitolla paperinliittimistä, kolikois-

ta, avaimista, nauloista, ruuveista tai muista pienistä

metalliesineistä, jotka voivat oikosulkea akun kosket-

timet.

Akkukoskettimien välinen oikosulku saattaa aiheut-

taa palovammoja tai johtaa tulipaloon.



Väärästä käytöstä johtuen saattaa akusta vuotaa nes-

tettä. Vältä koskettamasta nestettä. Huuhtele vedellä,

jos vahingossa kosketat nestettä. Jos nestettä pääsee

silmiin, tarvitaan tämän lisäksi lääkärin apua.

Akusta

vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.



Jos akku vaurioituu tai sitä käytetään asiaankuulumat-

tomalla tavalla, saattaa siitä purkautua höyryjä. Tuule-

ta raikkaalla ilmalla ja hakeudu lääkärin luo, jos haitto-

ja ilmenee.

Höyryt voivat ärsyttää hengitysteitä.



Lataa akkuja vain valmistajan suosittelemissa lataus-

laitteissa.

Latauslaite, joka on tarkoitettu määrätyntyyppi-

selle akulle, saattaa muodostaa tulipalovaaran, jos sitä

käytetään muiden akkujen kanssa.



Käytä akkua ainoastaan yhdessä Bosch-mittaustyöka-

lusi kanssa.

Vain täten suojaat akkua vaaralliselta ylikuor-

mitukselta.



Käytä vain alkuperäisiä Bosch-akkuja, joiden jännite

vastaa mittaustyökalusi tyyppikilvessä olevaa jänni-

tettä.

M

uita akkuja käytettäessä, esim. jäljitelmiä, työstet-

tyjä akkuja tai vieraita valmisteita, on olemassa räjähtävien

akkujen aiheuttama loukkaantumisvaara ja aineellisten va-

hinkojen vaara.

Älä käytä mittaustyökalua tai lasertäh-

täintaulua 10 sydämentahdistimien lä-

hellä.

M

ittaustyökalun ja lasertähtäintaulun

magneetti muodostavat kentän, joka voi

häiritä sydämentahdistimien toimintaa.



Pidä mittaustyökalu ja lasertähtäintaulu 10 poissa

magneettisista taltioista ja magnetismille herkistä lait-

teista.

M

ittaustyökalun ja lasertähtäintaulun magneetti

saattaa aikaansaada pysyvän tietohäviön.

OBJ_BUCH-1545-005.book  Page 68  Monday, December 10, 2012  11:06 AM

 Suomi |

69

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)

Kaukosäädin (GSL 2 Set)

Kaikki ohjeet täytyy lukea ja noudattaa.

SÄILYTÄ NÄ

M

Ä OHJEET HYVIN.



Anna ainoastaan koulutettujen ammattihenkilöiden

korjata kaukosäädintä ja salli korjauksiin käytettävän

vain alkuperäisiä varaosia.

Täten varmistat, että kauko-

säätimen varmuus säilyy.



Älä työskentele kaukosäätimellä räjähdysalttiissa ym-

päristössä, jossa on palavaa nestettä, kaasua tai pölyä.

Kaukosäätimessä voi muodostua kipinöitä, jotka saattavat

sytyttää pölyn tai höyryt.

Tuotekuvaus

Käännä auki taittosivu, jossa on lattiapintalaserin ja kaukosää-

timen kuvat, ja pidä se uloskäännettynä käyttöohjetta lukies-

sasi.

Määräyksenmukainen käyttö

Lattiapintalaser

M

ittaustyökalu on tarkoitettu lattiapintojen tasaisuuden tar-

kistukseen.

M

ittaustyökalu soveltuu käytettäväksi sisätilassa.

Kaukosäädin (GSL 2 Set)

Kaukosäädin on tarkoitettu lattiapintalasereiden ohjaukseen

sisätilassa.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivuissa ole-

vaan lattiapintalaserin ja kaukosäätimen kuvaan.

Lattiapintalaser

1

Lasersäteen ulostuloaukko

2

Laservaroituskilpi

3

Kahva

4

Kaukosäätimen vastaanottolinssi (GSL

2

Set)

5

Lataustilan merkkivalo

6

Paristokotelon kannen lukitus

7

Paristokotelon kansi

8

Käynnistyskytkin

9

Korkeussäädön kiertonuppi

10

Lasertähtäintaulu

11

Lasertähtäintaulun mittauskärki

12

Lattiapintalaserin sarjanumero

23

Akku*

Kaukosäädin

13

Infrapunasäteen ulostuloaukko

14

Nopean vastapäivään kierron painike

15

Hitaan vastapäivään kierron painike

16

Portaittain vastapäivään kierron painike

17

Portaittain myötäpäivään kierron painike

18

Hitaan myötäpäivään kierron painike

19

Nopean myötäpäivään kierron painike

20

Kaukosäätimen paristokotelon kansi

21

Kaukosäätimen paristokotelon kannen lukitus

22

Sarjanumero

Lisälaitteet/varaosat

24

Lasertarkkailulasit*

25

Laukku

* Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-

mitukseen.

Tekniset tiedot

Lattiapintalaser

GSL 2

GSL 2 Set

Tuotenumero

3

6

01 K

6

4 000

3

6

01 K

6

4 001

3

6

01 K

6

4 070

3

6

01 K

6

4 0R0

Kaukosäädetty moottoritoiminen kiertopohja

–



Kantama

1)

– ilman lasertähtäintaulua

– lasertähtäintaulun kanssa

10 m

2

0 m

10 m

2

0 m

Tasaustarkkuus

±0,3 mm/m

±0,3 mm/m

Tyypillinen itsetasausalue

±4°

±4°

Tyypillinen tasausaika

<5 s

<5 s

Käyttölämpötila

–10 °

C

...+50 °

C

–10 °

C

...+50 °

C

Varastointilämpötila

–

2

0 °

C

...+70 °

C

–

2

0 °

C

...+70 °

C

Ilman suhteellinen kosteus maks.

9

0 %

9

0 %

Laserluokka

3R

3R

Lasertyyppi

6

30 –

6

70 nm, <5 mW

6

30 –

6

70 nm, <5 mW

C

6

1

1

1) Kantama saattaa pienentyä epäsuotuisten ympäristöolosuhteiden (esim. suora auringonpaiste) vaikutuksesta.

Tyyppikilvessä oleva sarjanumero

12

 mahdollistaa lattiapintalaserisi yksiselitteisen tunnistuksen.

OBJ_BUCH-1545-005.book  Page 69  Monday, December 10, 2012  11:06 AM

70

 | Suomi

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Asennus

Lattiapintalaserin energianhuolto

M

ittaustyökalussa voidaan käyttää joko saatavissa olevia pa-

ristoja tai Bosch-litiumioniakkua.

Paristokäyttö (katso kuva B)

M

ittaustyökalun voimanlähteenä suosittelemme käyttämään

alkali-mangaaniparistoja.

Paristojen asennusta ja poistoa varten mittaustyökalun kor-

keussäätö on saatettava alimpaan asentoon. Kierrä korkeus-

säädön nuppia

9

 vastapäivään vasteeseen asti.

Avaa paristokotelon kansi

7

 painamalla lukitusta

6

 ja kääntä-

mällä kansi auki. Aseta paristot paikoilleen. Varmista oikea

napaisuus paristokotelon sisällä olevan kuvan mukaisesti.

Vaihda aina kaikki paristot samanaikaisesti. Käytä yksin-

omaan saman valmistajan saman tehoisia paristoja.



Poista paristot mittaustyökalusta, ellet käytä sitä pit-

kään aikaan.

Paristot saattavat hapettua tai purkautua it-

sestään pitkäaikaisessa varastoinnissa.

Akkukäyttö (katso kuva C)



Käytä vain alkuperäisiä  Bosch-litiumioniakkuja, joiden

jännite vastaa mittaustyökalusi tyyppikilvessä olevaa

jännitettä.

M

uiden akkujen käyttö saattaa johtaa louk-

kaantumiseen ja tulipaloon.

Huomio:

Sopimattomien akkujen käyttö mittaustyökalussasi

saattaa johtaa vikatoimintoihin tai mittaustyökalun vaurioitu-

miseen.

Huomio:

Akku toimitetaan osittain ladattuna. Lataa akku täy-

teen latauslaitteessa ennen ensimmäistä käyttöä, jotta akun

täysi teho olisi taattu.



Käytä vain tarvikesivulla mainittuja latauslaitteita.

Vain nämä latauslaitteet on sovitettu mittaustyökalussasi

käytettävälle litiumioniakulle.

Litiumioni-akkua voidaan ladata milloin vain, lyhentämättä

akun elinikää. Latauksen keskeytys ei vaurioita akkua.

Akku on varustettu NT

C

-lämpötilanvalvonnalla, joka sallii

lataamisen vain akun lämpötilan ollessa välillä 0 °

C

 ja 45 °

C

.

Täten akulle saavutetaan pitkä käyttöikä.

Akun

23

 asennusta ja poistoa varten mittaustyökalun kor-

keussäätö on saatettava alimpaan asentoon. Kierrä korkeus-

säädön nuppia

9

 vastapäivään vasteeseen asti.

Asenna akku avaamalla paristokotelon kansi

23

, painamalla

lukitusta

6

 ja kääntämällä paristokotelon kansi

7

 auki. Työnnä

ladattu akku vasteeseen asti paristokoteloon ja sulje paristo-

kotelon kansi.

Käyttö 1,5-Ah akulla:

 Poista paristokotelon kannen sisäpin-

nassa oleva vaahtomuovivaimennin voidaksesi sulkea paris-

tokotelon

7

.

Poista akku

23

 painamalla lukitusta

6

 ja kääntämällä paristo-

kotelon kansi

7

 auki. Vedä akku ulos paristokotelosta.

Lataustilan merkkivalo

Lataustilan merkkivalon

5

 kolme vihreää LED:iä osoittaa pa-

ristojen tai akun

23

 varaustilan.

Kaukosäätimen energiahuolto (GSL 2 Set)

Kaukosäätimen voimanlähteenä suosittelemme käyttämään

alkali-mangaani-paristoja.

Avaa paristokotelon kansi

20

 painamalla lukitusta

21

 ja pois-

tamalla paristokotelon kansi. Aseta paristot paikoilleen. Var-

mista oikea napaisuus paristokotelon kannen sisäpinnassa

olevan kuvan mukaisesti.

Paristot (alkali-mangaani)

Akku (litiumioni)

4 x 1,5 V LR0

6

 (AA)

10,8 V

4 x 1,5 V LR0

6

 (AA)

10,8 V

Käyttöaika

– Paristot (alkali-mangaani)

– Akku (litiumioni) (1,3 Ah)

– Akku (litiumioni) (1,5 Ah)

15 h

15 h

2

5 h

15 h

15 h

2

5 h

Paino vastaa EPTA-Procedure 01/

2

003

1,4 kg

1,4 kg

M

itat (pituus x leveys x korkeus)

2

10 x 1

9

5 x

2

05 mm

2

10 x 1

9

5 x

2

05 mm

Suojaus

IP 54 (pöly- ja roiskevesisuojattu) IP 54 (pöly- ja roiskevesisuojattu)

Lattiapintalaser

GSL 2

GSL 2 Set

1) Kantama saattaa pienentyä epäsuotuisten ympäristöolosuhteiden (esim. suora auringonpaiste) vaikutuksesta.

Tyyppikilvessä oleva sarjanumero

12

 mahdollistaa lattiapintalaserisi yksiselitteisen tunnistuksen.

Kaukosäädin

RC 2

Tuotenumero

3

6

01 K

69

C

00

Kantama

2

)

2

0 m

Käyttölämpötila

–10 °

C

...+50 °

C

Varastointilämpötila

–

2

0 °

C

...+70 °

C

Paristot

3 x 1,5 V LR03 (AAA)

Paino vastaa

EPTA-Procedure 01/

2

003

50 g

2

) Kantama saattaa pienentyä epäsuotuisten ympäristöolosuhteiden

(esim. suora auringonpaiste) vaikutuksesta.

Tyyppikilvessä oleva sarjanumero

22

 mahdollistaa kaukosäätimen yksi-

selitteisen tunnistuksen.

LED

Kapasiteetti

3 vihreä LED palaa jatkuvasti



2

/3

2

 vihreä LED palaa jatkuvasti



1/3

1 vihreä LED palaa jatkuvasti

<1/3

Vilkkuvalo 1 vihreä LED

Varalla

OBJ_BUCH-1545-005.book  Page 70  Monday, December 10, 2012  11:06 AM

 Suomi |

71

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)

Vaihda aina kaikki paristot samanaikaisesti. Käytä yksin-

omaan saman valmistajan saman tehoisia paristoja.



Poista paristot kaukosäätimestä, ellet käytä sitä pit-

kään aikaan.

Paristot saattavat hapettua tai purkautua it-

sestään pitkäaikaisessa varastoinnissa.

Käyttö

Lattiapintalaserin käyttöönotto



Suojaa mittaustyökalu kosteudelta ja suoralta aurin-

gonvalolta.



Älä aseta mittaustyökalua alttiiksi äärimmäisille läm-

pötiloille tai lämpötilan vaihteluille.

Älä esim. jätä sitä

pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen

jälkeen mittaustyökalun lämpötilan tasaantua, ennen kuin

käytät sitä. Äärimmäiset lämpötilat tai lämpötilavaihtelut

voivat vaikuttaa mittaustyökalun tarkkuuteen.



Vältä kovia iskuja tai mittaustyökalun pudottamista.

Anna Bosch-huoltopisteen tarkistaa mittaustyökalun ta-

saustarkkuus voimakkaiden ulkoisten vaikutusten jälkeen.



Pysäytä mittaustyökalu kuljetuksen ajaksi.

Laitteen ol-

lessa poiskytkettynä heiluriyksikkö, joka muutoin voisi va-

hingoittua voimakkaasta liikkeestä, on lukittuna.

Mittaustyökalun asentaminen

Aseta mittaustyökalu tarkistettavan pinnan tukevaan koh-

taan.

Ympäristöolosuhteet voivat vaikuttaa tasaustarkkuuteen. Eri-

tyisesti alustalta ylöspäin esiintyvät lämpötilaerot voivat saat-

taa lasersäteen poikkeamaan. Koska lämpötilakerrostumat

ovat suurimmillaan alustan lähellä, tulisi aina asettaa mittaus-

työkalu keskelle tarkistettavaa pinta-alaa.

Käynnistys ja pysäytys

Käynnistä

 mittaustyökalu työntämällä käynnistyskytkin

8

asentoon

”On”

.

M

ittaustyökalu lähettää heti käynnistyksen

jälkeen lasersäteitä ulostuloaukoista

1

.



Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin

(etenkään silmien korkeudelle), älä myös itse katso la-

sersäteeseen (edes kaukaa).

Työnnä mittaustyökalun

pysäytystä

 varten käynnistyskytkin

8

 asentoon

”Off”

. Pysäytettäessä heiluriyksikkö lukkiutuu.

Jos n. 30 minuutin aikana ei mittaustyökalua liikuteta tai ohja-

ta kaukosäätimellä, mittalaite sammuttaa itsensä automaatti-

sesti paristojen tai akun säästämiseksi.

Kytke automaattisen poiskytkennän jälkeen mittaustyökalu

pois ja tarvittaessa taas päälle käynnistyskytkimestä

8

.

GSL

2

Set: Voit käynnistää mittaustyökalun uudelleen auto-

maattisen poiskytkennän jälkeen painamalla kaukosäätimen

mielivaltaista painiketta.



Älä jätä kytkettyä mittaustyökalua ilman valvontaa ja

sammuta mittaustyökalu käytön jälkeen.

Lasersäde

saattaa häikäistä muita henkilöitä.

Jos suurin sallittu käyttölämpötila 50 °

C

 ylittyy, laite kytkey-

tyy pois päältä laserdiodin suojaamiseksi. Jäähtymisen jäl-

keen mittaustyökalu on taas käyttövalmis ja se voidaan käyn-

nistää.

Akkukäyttö:

”elektroninen kennojen suojaus (E

C

P)” suojaa

litiumioniakkua syväpurkaukselta. Akun purkauduttua suoja-

kytkentä pysäyttää mittaustyökalun.

Katkaise mittaustyökalun virta käynnistyskytkimellä

8

, jos

mittaustyökalu kytkeytyy automaattisesti pois purkautuneen

akun takia. Lataa akku, ennen kuin käynnistät mittaustyöka-

lun uudelleen.

M

uussa tapauksessa akku saattaa vaurioitua.

Anna mittaustyökalun tasata

Tasausautomatiikka korjaa automaattisesti epätasaisuuksia

itsetasausalueen ±4° puitteissa. Tasaus on päättynyt heti,

kun laserlinjat eivät enää liiku.

Jos automaattinen tasaus ei ole mahdollinen, jos esim. mitta-

ustyökalun alusta poikkeaa yli 4° vaakatasosta, laserlinjat

vilkkuvat.

Aseta tässä tapauksessa mittaustyökalu vaakatasoon ja odota

itsetasausta. Heti, kun mittaustyökalu taas on itsetasausalu-

een ±4° sisällä, lasersäteet palavat pysyvästi.

Jos käytön aikana tapahtuu tärähdyksiä tai asennonmuutok-

sia, mittaustyökalu suorittaa automaattisesti uuden tasauk-

sen, jos asennonmuutos on suuri voi tasaus kuitenkin tapah-

tua eri korkeudella. Tarkista uuden tasauksen jälkeen kahden

laserlinjan päällekkäisyys vertailupisteessä (katso ”

M

ittaus-

työkalun korkeussuuntaus”, sivu 71) korkeusvirheiden välttä-

miseksi.

Mittaustyökalun korkeussuuntaus

M

ittaustyökalu tuottaa kahta laserlinjaa, jotka näkyvät alus-

tassa alkaen n. 50 cm etäisyydellä mittaustyökalusta. Linjat

on saatava päällekkäin tässä alustan vertailupisteessä, jossa

ne ensin näkyvät. Kierrä korkeussäädön nuppia

9

 myötä- tai

vastapäivään, kunnes laserlinjat ovat päällekkäin vertailupis-

teessä niin, että vain yksi linja näkyy.

Jos kahta laserlinjaa ei saada päällekkäin kiertämällä korkeus-

säädön nuppia, mittaustyökalu on huomattavasti alustan pin-

taa korkeammalla tai matalammalla. Aseta mittaustyökalu

alustan pinnan eri kohtaan, jonka korkeusero on pienempi ja

saata siellä laserlinjat päällekkäin.

Kaukosäätimen käyttöönotto (GSL 2 Set)



Suojaa kaukosäädin kosteudelta ja suoralta auringon-

valolta.



Älä aseta kaukosäädintä alttiiksi äärimmäisille lämpö-

tiloille tai lämpötilan vaihteluille.

Älä esim. jätä sitä ma-

kaamaan pitkäksi aikaa autoon. Anna suurten lämpötila-

vaihtelujen jälkeen kaukosäätimen lämpötilan tasaantua,

ennen kuin käytät sitä.

Kaukosäädin on toimintavalmis niin kauan, kuin laitteen paris-

tossa on riittävä jännite.

Kaukosäätimen signaalin tulee osua vastaanottolinssiin

4

 suo-

raan edestäpäin ja vinosti ylhäältä. Jos kaukosäädintä ei pysty

suuntaamaan suoraan vastaanottolinssiin, kantomatka lyhe-

nee. Signaalin heijastusten avulla (esim. seinistä) saattaa

kantomatka parantua myös epäsuoralla signaalilla.

M

ittaustyökalun käynnistäminen kaukosäätimellä on mahdol-

lista ainoastaan mittaustyökalun automaattisen poiskytken-

nän jälkeen, kun käynnistyskytkin

8

 vielä on asennossa

”On”

.

Poiskytkeminen kaukosäätimen avulla ei ole mahdollista.

OBJ_BUCH-1545-005.book  Page 71  Monday, December 10, 2012  11:06 AM

72

 | Suomi

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Mittaustapahtuma

Manuaalinen kierto (GSL 2)

Kierrä mittaustyökalun yläosa kohtaan, jonka haluat tarkistaa.

Odota kiertämisen jälkeen, kunnes mittaustyökalu on tasan-

nut ja laserlinjat ovat pysähtyneet. Tarkista vasta sitten, että

laserlinjat ovat päällekkäin.

Automaattinen kierto (GSL 2 Set)

Kierrä mittaustyökalun yläosaa kaukosäätimen avulla pinnan

tarkistamiseksi. Kiertäminen käsin ei ole mahdollista.

Seuraavia pyörimistapoja voi valita:

Mittaustulosten tulkinta (katso kuvat D

–

G)

Kahden laserlinjan avulla osoitetaan onko pinta samalla kor-

keudella kuin vertailupiste (katso ”

M

ittaustyökalun korkeus-

suuntaus”, sivu 71):

– Kaikki pisteet, joissa laserlinjat ovat täsmälleen päällek-

käin ovat samalla korkeudella kuin vertailupiste.

– Jos kaksi vierekkäistä laserlinjaa näkyy, tai jos laserlinjat

ovat katkonaisia, alustan korkeus poikkeaa tässä kohdassa

vertailupisteen korkeudesta.

Aseta lasertähtäintaulu

10

 tarkistettavaan kohtaan alustan

korkeuspoikkeaman mittaamiseksi. Käännä lasertähtäintaulu

niin, että vasen laserlinja kulkee täsmälleen lasertähtäintau-

lun vasemman vertailulinjan päällä. Työnnä lasertähtäintau-

lun yläosa ylöspäin tai alaspäin, kunnes lasertähtäintaulun

kärki

11

 on mitattavassa kohdassa. Oikeanpuolisen laserlin-

jan sijainnista lasertähtäintaulussa voit lukea vertailupisteen

ja mittauspisteen korkeuseron millimetreissä.

Jos kaksi laserlinjaa kulkevat alustan pinnassa vakiokulmassa

toisiinsa nähden, alusta on kalteva.

Työskentelyohjeita



Varmista, että laserlinjat koko leveydeltään ovat tar-

kasti päällekkäin.

Laserlinjan leveys muuttuu etäisyyden

muuttuessa.

Mittaustyökalun kuljetus

Käsikahva

3

 on mittaustyökalun helppoa kuljetusta varten.

Käännä tarvittaessa käsikahva ylös.

Lasertarkkailulasit (lisätarvike)

Lasertarkkailulasit suodattavat pois ympäristön valon. Tällöin

silmä näkee laserin punaisen valon kirkkaampana.



Älä käytä lasertarkkailulaseja suojalaseina.

Lasertark-

kailulasien tarkoitus on erottaa lasersäde paremmin, ne ei-

vät kuitenkaan suojaa lasersäteeltä.



Älä käytä lasertarkkailulaseja aurinkolaseina tai tielii-

kenteessä.

Lasertarkkailulasit eivät anna täydellistä

UV-suojaa, ja ne alentavat värien erotuskykyä.

Ohjeita akun optimaaliseen käsittelyyn

Suojaa akku kosteudelta ja vedeltä.

Varastoi akku ainoastaan lämpötila-alueella 0 °

C

 ... 50 °

C

. Älä

esim. jätä akkua kesällä autoon.

Laitteen huomattavasti lyhentynyt käyttöaika latauksen jäl-

keen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa

uuteen.

Ota huomioon hävitysohjeet.

Hoito ja huolto

Huolto ja puhdistus



Irrota aina akku tai paristot ennen kaikkia mittaustyö-

kaluun kohdistuvia töitä (esim. asennus, huolto, jne.)

sekä mittaustyökalua kuljetettaessa ja säilytettäessä.

Käynnistyskytkimen tahaton painallus muodostaa louk-

kaantumisvaaran.

Säilytä ja kuljeta lattiapintalaser ainoastaan toimitukseen

kuuluvassa laukussa.

Pidä aina lattiapintalaser ja kaukosäädin puhtaana.

Älä upota lattiapintalaser tai kaukosäädin veteen tai muihin

nesteisiin.

Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä puhdis-

tusaineita tai liuottimia.

Puhdista eritysesti pinnat laserin ulostuloaukossa säännölli-

sesti ja varo nukkaa.

Jos lattiapintalaserissa tai kaukosäätimessä huolellisesta val-

mistuksesta ja koestusmenettelystä huolimatta esiintyy vi-

kaa, tulee korjaus antaa Bosch-sopimushuollon tehtäväksi.

Älä itse avaa lattiapintalaseria tai kaukosäädintä.

Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauksissa

10-numeroinen tuotenumero, joka löytyy lattiapintalaserin ja

kaukosäätimen tyyppikilvestä.

Lähetä korjaustapauksessa lattiapintalaser laukussa korjatta-

vaksi.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va-

raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja

varaosista löydät myös osoitteesta:

www.bosch-pt.com

Boschin käyttöneuvontatiimi auttaa mielellään sinua tuottei-

tamme ja niiden lisätarvikkeita koskevissa kysymyksissä.

Paina painiketta

19

nopean

, jatkuvan pyörimisen

käynnistämiseksi

myötäpäivään

. Näppäimen

19

uusi painallus keskeyttää pyörimisen.

Paina painiketta

14

nopean

, jatkuvan pyörimisen

käynnistämiseksi

vastapäivään

. Näppäimen

14

uusi painallus keskeyttää pyörimisen.

Paina painiketta

18

hitaan

, jatkuvan pyörimisen

käynnistämiseksi

myötäpäivään

. Näppäimen

18

uusi painallus keskeyttää pyörimisen.

Paina painiketta

15

hitaan

, jatkuvan pyörimisen

käynnistämiseksi

vastapäivään

. Näppäimen

15

uusi painallus keskeyttää pyörimisen.

Paina painiketta

17

yhtä

 lyhyttä pyörimistä varten

myötäpäivään

. Jokaista seuraavaa yksittäistä liiket-

tä varten painat painiketta

17

 uudelleen.

Paina painiketta

16

yhtä

 lyhyttä pyörimistä varten

vastapäivään

. Jokaista seuraavaa yksittäistä liiket-

tä varten painat painiketta

16

 uudelleen.

OBJ_BUCH-1545-005.book  Page 72  Monday, December 10, 2012  11:06 AM

 Ελληνικά |

73

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie

2

1 A

01510 Vantaa

Puh.: 0800

9

8044

Faksi: 010

296

 1838

www.bosch.fi

Kuljetus

Käytettävät litiumioniakut ovat vaara-ainelain määräysten

alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoi-

menpiteitä.

Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolin-

ta), on noudatettava pakkausta ja merkintää koskevia erikois-

vaatimuksia. Tällöin on lähetyksen valmistelussa käytettävä

vaara-aineasiantuntijaa.

Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teip-

paa avoimet liittimet ja pakkaa akku niin, että se ei pääse liik-

kumaan pakkauksessa.

Ota myös huomioon mahdolliset tarkemmat kansalliset mää-

räykset.

Hävitys

Lattiapintalaser, kaukosäädin, akut/paristot, lisätar-

vikkeet ja pakkaukset tulee toimittaa ympäristöystä-

välliseen uusiokäyttöön.

Älä heitä lattiapintalasereita, kaukosäätimiä tai akkuja/paris-

toja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin

2

00

2

/

96

/EY

mukaan käyttökelvottomat sähkölaitteet ja

eurooppalaisen direktiivin

2

00

6

/

66

/EY

mukaan vialliset tai loppuun käytetyt akut/

paristot täytyy kerätä erikseen ja toimittaa

ympäristöystävälliseen kierrätykseen.

Akut/paristot:

Litiumioni:

Katso ohjeita kappaleessa ”Kuljetus”,

sivu 73.

Oikeus teknisiin muutoksiin pidätetään.

Ελληνικά

Υποδείξεις ασφαλείας

Λέιζερ επιφανειών

Πρέπει να διαβάσετε και να τηρείτε όλες τις

οδηγίες για να μπορείτε να εργάζεστε με το

εργαλείο μέτρησης ακίνδυνα και ασφαλώς.

Μην σβήσετε ποτέ τις προειδοποιητικές πι-

νακίδες επάνω στο εργαλείο μέτρησης. ΔΙΑ-

ΦΥΛΑΞΕΤΕ ΚΑΛΑ ΑΥΤΈΣ ΤΙΣ ΟΔΗΓΙΕΣ.



Προσοχή – όταν εφαρμοστούν διαφορετικές διατάξεις

χειρισμού και ρύθμισης ή ακολουθηθούν διαφορετικές

διαδικασίες απ’ αυτές που αναφέρονται εδώ: αυτό μπο-

ρεί να οδηγήσει σε έκθεση σε επικίνδυνη ακτινοβολία.



Το εργαλείο μέτρησης παραδίνεται με δυο προειδοποιη-

τικές πινακίδες (στην απεικόνιση του εργαλείου μέτρη-

σης στις σελίδες με τα γραφικά φέρουν αντίστοιχα τον

αριθμό 2).



Σε περίπτωση που το κείμενο των προειδοποιητικών πι-

νακίδων δεν είναι στη γλώσσα της χώρας σας, κολλήστε

επάνω στο ξένο κείμενο το αυτοκόλλητο με το κείμενο

στη γλώσσα της χώρας σας που περιέχεται στη συσκευ-

ασία.



Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα

ή ζώα και μην κοιτάζετε ο ίδιος/ή ίδια κατευθείαν στην

ακτίνα.

Αυτό το εργαλείο μέτρησης παράγει ακτινοβολία λέ-

ιζερ κλάσης λέιζερ 3R κατά IE

C 6

08

2

5-1. Έτσι η κατευθείαν

παρατήρηση της ακτίνας λέιζερ  – ακόμη και από μεγάλη

απόσταση  – μπορεί να βλάψει τα μάτια.



Μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέιζερ σαν

προστατευτικά γυαλιά.

Τα γυαλιά παρατήρησης λέιζερ χρη-

σιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ

χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέιζερ.



Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυ-

αλιά ηλίου ή στην οδική κυκλοφορία.

Τα γυαλιά παρα-

τήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώ-

δη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρω-

μάτων.



Να δίνετε το εργαλείο μέτρησης για επισκευή οπωσδή-

ποτε σε κατάλληλα εκπαιδευμένο προσωπικό και μόνο

με γνήσια ανταλλακτικά.

Μ’ αυτόν τον τρόπο εξασφαλί-

ζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου

μέτρησης.



Να αποφεύγετε τις αντανακλάσεις της ακτίνας λέιζερ

από λείες επιφάνειες, π.χ. από παράθυρα ή καθρέφτες.

Τα μάτια μπορούν να υποστούν βλάβη ακόμη και από μια

αντανακλαστική ακτίνα λέιζερ.



Ο χειρισμός του εργαλείου μέτρησης επιτρέπεται μόνο

σε πρόσωπα που είναι εξοικειωμένα με το χειρισμό συ-

σκευών λέιζερ.

Σύμφωνα με το πρότυπο EN

6

08

2

5-1 ο χει-

ριστής/η χειρίστρια πρέπει, μεταξύ των άλλων, να διαθέτει

γνώσεις σχετικά με τη βιολογική επίδραση του λέιζερ στα μά-

τια και το δέρμα καθώς και για τη σωστή εφαρμογή της προ-

στασίας από την επίδραση του λέιζερ για την αποφυγή τυχόν

κινδύνων.

OBJ_BUCH-1545-005.book  Page 73  Monday, December 10, 2012  11:06 AM

74

 | Ελληνικά

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools



Να μην εργάζεστε με το εργαλείο μέτρησης σε περιβάλ-

λον στο οποίο υπάρχει κίνδυνος έκρηξης, ή στο οποίο

βρίσκονται εύφλεκτα υγρά, αέρια ή σκόνες.

Στο εσωτερι-

κό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθη-

ρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις.



Να τοποθετείτε το εργαλείο μέτρησης πάντοτε κατά τέ-

τοιο τρόπο, ώστε η διαδρομή των ακτινών λέιζερ να βρί-

σκεται αρκετά πιο πάνω ή αρκετά πιο κάτω από το ύψος

των ματιών.

Έτσι εξασφαλίζεται η προστασία των ματιών.



Να προσταεύετετε με κατάλληλες προειδοποιητικές πινα-

κίδες με το σήμα λέιζερ την περιοχή μέσα στην οποία χρη-

σιμοποιείτε το εργαλείο μέτρησης.

Έτσι εμποδίζετε την πρό-

σβαση της επικίνδυνης περιοχής από τυχόν αμέτοχα άτομα.



Να μην αποθηκεύετε το εργαλείο μέτρησης σε χώρους

στους οποίους μπορούν να εισέλθουν μη εξουσιοδοτη-

μένα άτομα.

Άτομα που δεν είναι εξοικειωμένα με το εργα-

λείο μέτρησης μπορεί να βλάψουν όχι μόνο τον εαυτό τους

αλλά και άλλα πρόσωπα.



Όταν εργάζεστε με ένα εργαλείο μέτρησης της κατηγο-

ρίας λέιζερ 3R πρέπει να τηρείτε και όλες τις σχετικές

εθνικές διατάξεις.

Η μη τήρηση των διατάξεων αυτών μπο-

ρεί να οδηγήσει σε τραυματισμούς.



Να εξασφαλίζετε την επιτήρηση και τη θωράκιση της πε-

ριοχής της ακτινοβολίας λέιζερ.

Ο περιορισμός της ακτινο-

βολίας λέιζερ σε ελεγχόμενες περιοχές προστατεύει τα μάτια

τυχόν μη συμμετεχόντων ατόμων.



Να αφαιρείτε την μπαταρία ή, ανάλογα, την επαναφορτι-

ζόμενη μπαταρία από το εργαλείο μέτρησης πριν διεξάγε-

τε κάποια εργασία σ’ αυτό (π.χ. εργασίες καθαρισμού, συ-

ντήρησης κλπ.) καθώς και πριν τη μεταφορά ή την αποθή-

κευσή του.

Σε περίπτωση αθέλητου χειρισμού του διακόπτη

ON/OFF δημιουργείται κίνδυνος τραυματισμού.



Μην ανοίγετε την επαναφορτιζόμενη μπαταρία.

Υπάρχει

κίνδυνος βραχυκυκλώματος.

 Να προστατεύετε την επαναφορτιζόμενη

μπαταρία, π.χ. ακόμη και από συνεχή ηλιακή

ακτινοβολία, φωτιά, νερό και υγρασία.

Κίνδυνος

έκρηξης.



Να κρατάτε τις επαναφορτιζόμενες μπαταρίες που δεν

χρησιμοποιείτε μακριά από συνδετήρες γραφείου, νομί-

σματα, κλειδιά, καρφιά, βίδες ή/και από άλλα μεταλλικά

μικροαντικείμενα που μπορεί να βραχυκλώσουν τις επα-

φές τους.

Το βραχυκύκλωμα των επαφών της επαναφορτιζό-

μενης μπαταρίας μπορεί να προκαλέσει εγκαύματα ή φωτιά.



Μια τυχόν εσφαλμένη χρήση μπορεί να οδηγήσει σε δι-

αρροή υγρών από την επαναφορτιζόμενη μπαταρία.

Αποφεύγετε κάθε επαφή μ’ αυτά. Σε περίπτωση τυχαίας

επαφής ξεπλύνετε καλά με νερό. Σε περίπτωση που τα

υγρά θα έρθουν σε επαφή με τα μάτια, πρέπει να ζητήσε-

τε επίσης και ιατρική βοήθεια.

Υγρά που διαφεύγουν από

την επαναφορτιζόμενη μπαταρία μπορεί να οδηγήσουν σε

ερεθισμούς του δέρματος ή σε εγκαύματα.



Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της

μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την

επαναφορτιζόμενη μπαταρία. Αφήστε να μπει φρέσκος

αέρας και επισκεφτείτε ένα γιατρό αν αισθανθείτε ενο-

χλήσεις.

Οι αναθυμιάσεις μπορεί να ερεθίσουν τις αναπνευ-

στικές οδούς.



Να φορτίζετε τις επαναφορτιζόμενες μπαταρίες μόνο με

φορτιστές που προτείνονται από τον κατασκευαστή.

Όταν ένας φορτιστής που προορίζεται μόνο για ένα συγκε-

κριμένο είδος επαναφορτιζόμενων μπαταριών χρησιμοποιη-

θεί για τη φόρτιση άλλων επαναφορτιζόμενων μπαταριών

μπορεί να προκαλέσει πυρκαγιά.



Να χρησιμοποιείτε την επαναφορτιζόμενη μπαταρία μό-

νο σε συνδυασμό με το αντίστοιχο εργαλείο μέτρησης

από την Bosch.

Μόνο έτσι προστατεύετε την επαναφορτι-

ζόμενη μπαταρία από επικίνδυνη υπερφόρτιση.



Να χρησιμοποιείτε μόνο γνήσιες επαναφορτιζόμενες

μπαταρίες από την Bosch με τάση αυτή που αναγράφε-

ται στην πινακίδα κατασκευαστή του εργαλείου μέτρη-

σης.

Η χρήση άλλων επαναφορτιζόμενων μπαταριών, π.χ.

απομιμήσεων, μεταποιημένων επαναφορτιζόμενων μπατα-

ριών ή επαναφορτιζόμενων μπαταριών άλλων κατασκευα-

στών συνεπάγεται κίνδυνο τραυματισμών καθώς και υλικών

ζημιών από έκρηξη επαναφορτιζόμενων μπαταριών.

Μην πλησιάζετε το εργαλείο μέτρησης και

τον πίνακα στόχευσης λέιζερ 10 σε βημα-

τοδότες.

Οι μαγνήτες του εργαλείου μέτρη-

σης και του πίνακα στόχευσης λέιζερ δημι-

ουργούν ένα μαγνητικό πεδίο το οποίο μπο-

ρεί να επιδράσει αρνητικά στη λειτουργία

των βηματοδοτών.



Να κρατάτε το εργαλείο μέτρησης και τον πίνακα στό-

χευσης λέιζερ 10 πάντοτε μακριά από μαγνητικούς φο-

ρείς δεδομένων καθώς και μακριά από ευαίσθητες συ-

σκευές.

Η επίδραση των μαγνητών του εργαλείου μέτρησης

και του πίνακα στόχευσης λέιζερ μπορεί οδηγήσουν σε ορι-

στική απώλεια των δεδομένων.

Τηλεχειρισμός (GSL 2 Set)

Πρέπει να διαβάσετε και να τηρείτε όλες τις

οδηγίες.

ΔΙΑΦΥΛΑΞΑΤΕ ΚΑΛΑ ΤΙΣ ΠΑΡΟΥΣΕΣ

ΟΔΗΓΙΕΣ.



Να δίνετε τον τηλεχειρισμό για επισκευή από άριστα

εξειδικευμένο προσωπικό και μόνο με γνήσια ανταλλα-

κτικά.

Έτσι εξασφαλίζεται η διατήρηση της λειτουργικότη-

τας στο τηλεχειριστήριο.



Να μην εργάζεστε με τον τηλεχειρισμό σε χώρους στους

οποίους υπάρχει κίνδυνος έκρηξης ή στους οποίους

υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνες.

Στον τηλεχει-

ρισμό μπορεί να δημιουργηθεί σπινθηρισμός ο οποίος μπο-

ρεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις.

Περιγραφή του προϊόντος και της

ισχύος του

Παρακαλούμε ανοίξτε τη διπλωμένη σελίδα με τα γραφικά του

λέιζερ επιφανειών και του τηλεχειρισμού και αφήστε την ανοι-

χτή όσο θα διαβάζετε τις οδηγίες χρήσης.

Χρήση σύμφωνα με τον προορισμό

Λέιζερ επιφανειών

Το εργαλείο μέτρησης προορίζεται για τον έλεγχο της ομαλότη-

τας δαπέδων.

OBJ_BUCH-1545-005.book  Page 74  Monday, December 10, 2012  11:06 AM

 Ελληνικά |

75

Bosch Power Tools

1

6

18

C

00 75G | (10.1

2

.1

2

)

Το εργαλείο μέτρησης είναι κατάλληλο για χρήση σε εσωτερι-

κούς χώρους.

Τηλεχειρισμός (GSL 2 Set)

Ο τηλεχειρισμός προορίζεται για τον έλεγχο λέιζερ επιφανειών

σε εσωτερικούς χώρους.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των στοιχείων που απεικονίζονται αναφέρεται

στην απεικόνιση του λέιζερ επιφανειών και του τηλεχειρισμού

στη σελίδα με τα γραφικά.

Λέιζερ επιφανειών

1

Έξοδος ακτίνας λέιζερ

2

Προειδοποιητική πινακίδα λέιζερ

3

Λαβή

4

Φακός λήψης για τηλεχειριστήριο (GSL

2

Set)

5

Ένδειξη κατάστασης φόρτισης

6

Ασφάλεια του καπακιού θήκης μπαταρίας

7

Καπάκι θήκης μπαταρίας

8

Διακόπτης ON/OFF

9

Περιστρεφόμενο κουμπί της ρύθμισης ύψους

10

Πίνακας στόχευσης λέιζερ

11

Μύτη μέτρησης του πίνακα στόχευσης λέιζερ

12

Αριθμός σειράς του λέιζερ επιφανειών

23

 Επαναφορτιζόμενη μπαταρία*

Τηλεχειρισμός

13

Άνοιγμα εξόδου για υπέρυθρη ακτίνα

14

Πλήκτρο για γρήγορο γύρισμα με φορά αντίθετη της ωρο-

λογιακής

15

Πλήκτρο για αργό γύρισμα με φορά αντίθετη της ωρολογι-

ακής

16

Πλήκτρο για βηματικό γύρισμα με φορά αντίθετη της ωρο-

λογιακής

17

Πλήκτρο για βηματικό γύρισμα με ωρολογιακή φορά

18

Πλήκτρο για αργό γύρισμα με ωρολογιακή φορά

19

Πλήκτρο για γρήγορο γύρισμα με ωρολογιακή φορά

20

Καπάκι θήκης μπαταρίας τηλεχειρισμού

21

Ασφάλεια του καπακιού θήκης μπαταρίας τηλεχειρισμού

22

Αριθμός σειράς

Εξαρτήματα/Ανταλλακτικά

24

Γυαλιά παρατήρησης λέιζερ*

25

Βαλίτζα

* Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται

στη στάνταρ συσκευασία.

Τεχνικά χαρακτηριστικά

Λέιζερ επιφανειών

GSL 2

GSL 2 Set

Αριθμός ευρετηρίου

3

6

01 K

6

4 000

3

6

01 K

6

4 001

3

6

01 K

6

4 070

3

6

01 K

6

4 0R0

τηλεελεγχόμενη, με κινητήρα περιστρεφόμενη βάση

–



Περιοχή εργασίας

1)

– χωρίς πίνακα στόχευσης λέιζερ

– με πίνακα στόχευσης λέιζερ

10 m

2

0 m

10 m

2

0 m

Ακρίβεια χωροστάθμησης

±0,3 mm/m

±0,3 mm/m

Περιοχή αυτόματης χωροστάθμησης, τυπική

±4°

±4°

Χρόνος χωροστάθμησης, τυπικός

<5 s

<5 s

Θερμοκρασία λειτουργίας

–10 °

C

...+50 °

C

–10 °

C

...+50 °

C

Θερμοκρασία διαφύλαξης/αποθήκευσης

–

2

0 °

C

...+70 °

C

–

2

0 °

C

...+70 °

C

Μέγ. σχετική υγρασία ατμόσφαιρας

9

0 %

9

0 %

Κατηγορία λέιζερ

3R

3R

Τύπος λέιζερ

6

30 –

6

70 nm, <5 mW

6

30 –

6

70 nm, <5 mW

C

6

1

1

Μπαταρίες (Αλκαλίου-Μαγγανίου)

Επαναφορτιζόμενη μπαταρία (Ιόντων λιθίου)

4 x 1,5 V LR0

6

 (AA)

10,8 V

4 x 1,5 V LR0

6

 (AA)

10,8 V

Διάρκεια λειτουργίας

– Μπαταρίες (Αλκαλίου-Μαγγανίου)

– Επαναφορτιζόμενη μπαταρία (Ιόντων λιθίου) (1,3 Ah)

– Επαναφορτιζόμενη μπαταρία (Ιόντων λιθίου) (1,5 Ah)

15 h

15 h

2

5 h

15 h

15 h

2

5 h

Βάρος σύμφωνα με EPTA-Procedure 01/

2

003

1,4 kg

1,4 kg

Διαστάσεις (Μήκος x Πλάτος x Ύψος)

2

10 x 1

9

5 x

2

05 mm

2

10 x 1

9

5 x

2

05 mm

Βαθμός προστασίας

IP 54 (προστασία από σκόνη και

ψεκασμό με νερό)

IP 54 (προστασία από σκόνη και

ψεκασμό με νερό)

1) Η περιοχή εργασίας μπορεί να περιοριστεί από δυσμενείς περιβαλλοντικές συνθήκες (π.χ. άμεση επίδραση των ηλιακών ακτινών).

Ο αριθμός σειράς

12

 επάνω στην πινακίδα κατασκευαστή του λέιζερ επιφανειών συμβάλλει στη σαφή αναγνώριση του δικού σας λέιζερ επιφανειώ.

OBJ_BUCH-1545-005.book  Page 75  Monday, December 10, 2012  11:06 AM

76

 | Ελληνικά

1

6

18

C

00 75G | (10.1

2

.1

2

)

Bosch Power Tools

Συναρμολόγηση

Τροφοδότηση του λέιζερ επιφανειών

Η τροφοδότηση του εργαλείου μέτρησης διεξάγεται ή με μπα-

ταρίες από το κοινό εμπόριο ή με επαναφορτιζόμενη μπαταρία

ιόντων λιθίου από την Bosch.

Λειτουργία με απλές μπαταρίες (βλέπε εικόνα B)

Για τη λειτουργία του εργαλείου μέτρησης προτείνεται η χρήση

μπαταριών αλκαλίου-μαγγανίου.

Πριν την τοποθέτηση ή την αφαίρεση των μπαταριών πρέπει

οδηγήσετε τη ρύθμιση ύψους του εργαλείου μέτρησης στην κα-

τώτατη θέση της. Γι’ αυτό γυρίστε το κουμπί

9

 της ρύθμισης

ύψους τέρμα με φορά αντίθετη της ωρολογιακής.

Για να ανοίξετε το καπάκι θήκης μπαταρίας

7

 πατήστε την ασφά-

λεια

6

 και ανασηκώστε το καπάκι θήκης μπαταρίας. Τοποθετή-

στε τις μπαταρίες με την πολικότητα που φαίνεται στην εικόνα

στην εσωτερική πλευρά του καπακιού της θήκης μπαταρίας.

Αντικαθιστάτε ταυτόχρονα όλες τις μπαταρίες μαζί. Να χρησιμο-

ποιείτε πάντοτε μπαταρίες του ίδιου κατασκευαστή και με την

ίδια χωρητικότητα.



Αφαιρέστε τις μπαταρίες από το εργαλείο μέτρησης

όταν πρόκειται να μην το χρησιμοποιήσετε για αρκετό

καιρό.

Οι μπαταρίες μπορεί να διαβρωθούν και να αυτοεκ-

φορτιστούν.

Λειτουργία με επαναφορτιζόμενη μπαταρία

(βλέπε εικόνα C)



Να χρησιμοποιείτε μόνο γνήσιες επαναφορτιζόμενες

μπαταρίες ιόντων λιθίου από την Bosch με τάση που

αναφέρεται επάνω στην πινακίδα κατασκευαστή του δι-

κού σας λέιζερ επιφανειών.

Η χρήση άλλων, διαφορετι-

κών επαναφορτιζόμενων μπαταριών μπορεί να οδηγήσει σε

τραυματισμούς και σε πυρκαγιά.

Υπόδειξη:

Η χρήση επαναφορτιζόμενων μπαταριών ακατάλλη-

λων για το εργαλείο μέτρησης μπορεί να προκαλέσει ανωμαλίες

λειτουργίας ή ζημιές στο εργαλείο μέτρησης.

Υπόδειξη:

Η επαναφορτιζόμενη μπαταρία παραδίδεται μερι-

κώς φορτισμένη. Για να εξασφαλίσετε την πλήρη ισχύ της επα-

ναφορτιζόμενης μπαταρίας πρέπει, πριν την χρησιμοποιήσετε

για πρώτη φορά, να την φορτίσετε εντελώς.



Να χρησιμοποιείτε μόνο τους φορτιστές που αναφέρονται

στη σελίδα εξαρτημάτων.

Μόνο αυτοί οι φορτιστές είναι

εναρμονισμένοι με τις επαναφορτιζόμενες μπαταρίες ιόντων

λιθίου που χρησιμοποιούνται στο δικό σας όργανο μέτρησης.

Η επαναφορτιζόμενη μπαταρία ιόντων λιθίου μπορεί να φορτι-

στεί ανά πάσα στιγμή χωρίς να περιορίζεται η διάρκεια της ζωής

της. Η διακοπή της φόρτισης δεν βλάπτει την επαναφορτιζόμε-

νη μπαταρία.

Η θερμοκρασία της επαναφορτιζόμενης μπαταρίας επιτηρείται

με αισθητήρα NT

C

 ο οποίος επιτρέπει τη φόρτιση μόνο εντός

της περιοχής θερμοκρασίας μεταξύ 0 °

C

 και 45 °

C

. Έτσι επιτυγ-

χάνεται η αύξηση της διάρκειας ζωής της επαναφορτιζόμενης

μπαταρίας.

Πριν την τοποθέτηση ή την αφαίρεση της επαναφορτιζόμενης

μπαταρίας

23

 πρέπει οδηγήσετε τη ρύθμιση ύψους του εργαλεί-

ου μέτρησης στην κατώτατη θέση της. Γι’ αυτό γυρίστε το κουμπί

9

 ρύθμισης ύψους τέρμα με φορά αντίθετη της ωρολογιακής.

Για να τοποθετήσετε την επαναφορτιζόμενη μπαταρία

23

 πατή-

στε την ασφάλεια

6

 και ανασηκώστε το καπάκι θήκης μπαταρίας

7

. Τοποθετήστε τη φορτισμένη επαναφορτιζόμενη μπαταρία

τέρμα μέσα στη θήκη μπαταρίας και ακολούθως κλείστε το κα-

πάκι της θήκης μπαταρίας.

Λειτουργία με επαναφορτιζόμενη μπαταρία 1,5:

 Για να μπο-

ρέσετε να κλείσετε το καπάκι θήκης μπαταρίας

7

 πρέπει πρώτα

να αφαιρέσετε το αφρώδες υλικό απόσβεσης στην εσωτερική

πλευρά του καπακιού.

Για να αφαιρέσετε την επαναφορτιζόμενη μπαταρία

23

 πατή-

στε την ασφάλεια

6

 και ανασηκώστε το καπάκι θήκης μπαταρίας

7

. Αφαιρέστε την επαναφορτιζόμενη μπαταρία από τη θήκη

μπαταρίας.

Ένδειξη κατάστασης φόρτισης

Οι τρεις πράσινες φωτοδίοδοι της ένδειξης κατάστασης φόρτι-

σης

5

 σηματοδοτούν την κατάστασης φόρτισης των απλών μπα-

ταριών ή, ανάλογα, της επαναφορτιζόμενης μπαταρίας

23

.

Τροφοδοσία του τηλεχειρισμού (GSL 2 Set)

Για τη λειτουργία του τηλεχειρισμού προτείνεται η χρήση αλκα-

λικών μπαταριών.

Για να ανοίξετε το καπάκι θήκης μπαταρίας πατήστε την ασφά-

λεια

20

 πατήστε την ασφάλεια

21

 και αφαιρέστε το καπάκι της

θήκης. Τοποθετήστε τις απλές μπαταρίες με τη σωστή πολικότη-

τα, όπως φαίνεται στην εικόνα στην εσωτερική πλευρά της θή-

κης μπαταρίας.

Αντικαθιστάτε ταυτόχρονα όλες τις μπαταρίες μαζί. Να χρησιμο-

ποιείτε πάντοτε μπαταρίες του ίδιου κατασκευαστή και με την

ίδια χωρητικότητα.



Να αφαιρείτε τις μπαταρίες από τον τηλεχειρισμό όταν

δεν πρόκειται να τον χρησιμοποιήσετε για αρκετό καιρό.

Οι μπαταρίες μπορεί, όταν αποθηκευτούν για πολύ καιρό, να

διαβρωθούν και να αυτοεκφορτιστούν.

Τηλεχειρισμός

RC 2

Αριθμός ευρετηρίου

3

6

01 K

69

C

00

Περιοχή εργασίας

2

)

2

0 m

Θερμοκρασία λειτουργίας

–10 °

C

...+50 °

C

Θερμοκρασία διαφύλαξης/

αποθήκευσης

–

2

0 °

C

...+70 °

C

Μπαταρίες

3 x 1,5 V LR03 (AAA)

Βάρος σύμφωνα με

EPTA-Procedure 01/

2

003

50 g

2

) Η περιοχή εργασίας μπορεί να περιοριστεί από δυσμενείς περιβαλλον-

τικές συνθήκες (π.χ. άμεση επίδραση των ηλιακών ακτινών).

Ο αριθμός σειράς

22

 επάνω στην πινακίδα κατασκευαστή συμβάλλει στη

σαφή αναγνώριση του τηλεχειρισμού σας.

Φωτοδίοδος

Χωρητικότητα

Διαρκές φως 3 x Πράσινο



2

/3

Διαρκές φως

2

 x Πράσινο



1/3

Διαρκές φως 1 x Πράσινο

<1/3

Αναβοσβήνον φως 1 x Πράσινο

Εφεδρεία

OBJ_BUCH-1545-005.book  Page 76  Monday, December 10, 2012  11:06 AM
