Variações do Modo de 12 V

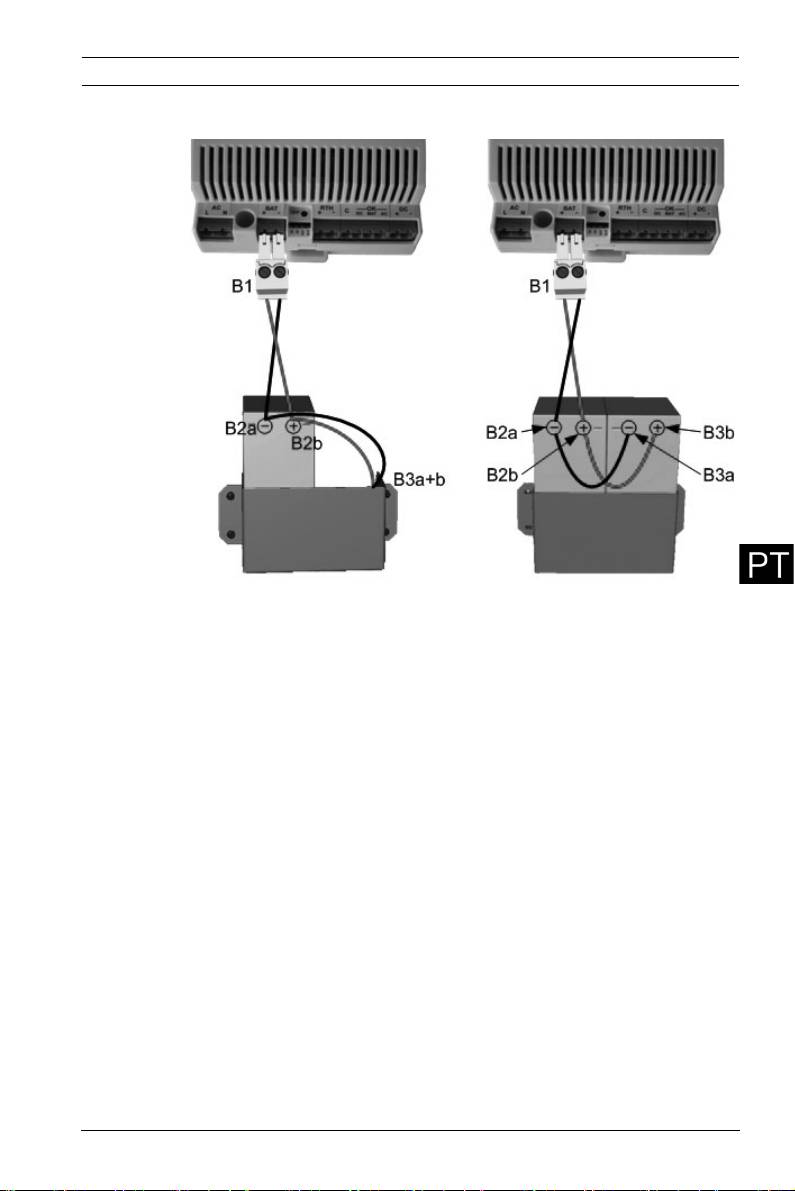

Figura 5 Modos de 12 V com uma ou duas baterias recarregáveis

O modo de 12 V pode ser configurado utilizando uma ou duas

baterias recarregáveis.

Para a instalação com uma bateria consulte Figura 5 à esquerda

e proceda da seguinte forma:

1. Ligue B1 à posição da fonte de alimentação assinalada

com BAT.

2. Ligue B2a (preto) ao pólo negativo (-) da bateria

recarregável e B2b (vermelho) ao pólo positivo (+).

3. Os conectores B3a e B3b continuam não sendo usados -

fixe-os com o clipe J.

Para a instalação com duas baterias, consulte Figura 5 à direita

e proceda da seguinte forma:

1. Ligue B1 à posição da fonte de alimentação assinalada

com BAT.

2. Ligue o terminal B2a (preto) ao pólo negativo (-) e o B2b

(vermelho) ao pólo positivo (+) da bateria.

3. Ligue o terminal B3a (preto) ao pólo negativo (-) e o B3b

(vermelho) ao pólo positivo (+) da segunda bateria.

Bosch Sicherheitssysteme GmbH F.01U.097.252 | V 3.2 | 2010.01

68 pt AEC-AMC2-UL1 - Manual de instalação

NOTA!

A definição para o modo de 12 V ou de 24 V é controlada por

um interruptor na fonte de alimentação. Primeiro, desligue a

unidade da tensão externa e em seguida defina o modo de

acordo com a seguinte figura.
