Podłączanie urządzeń

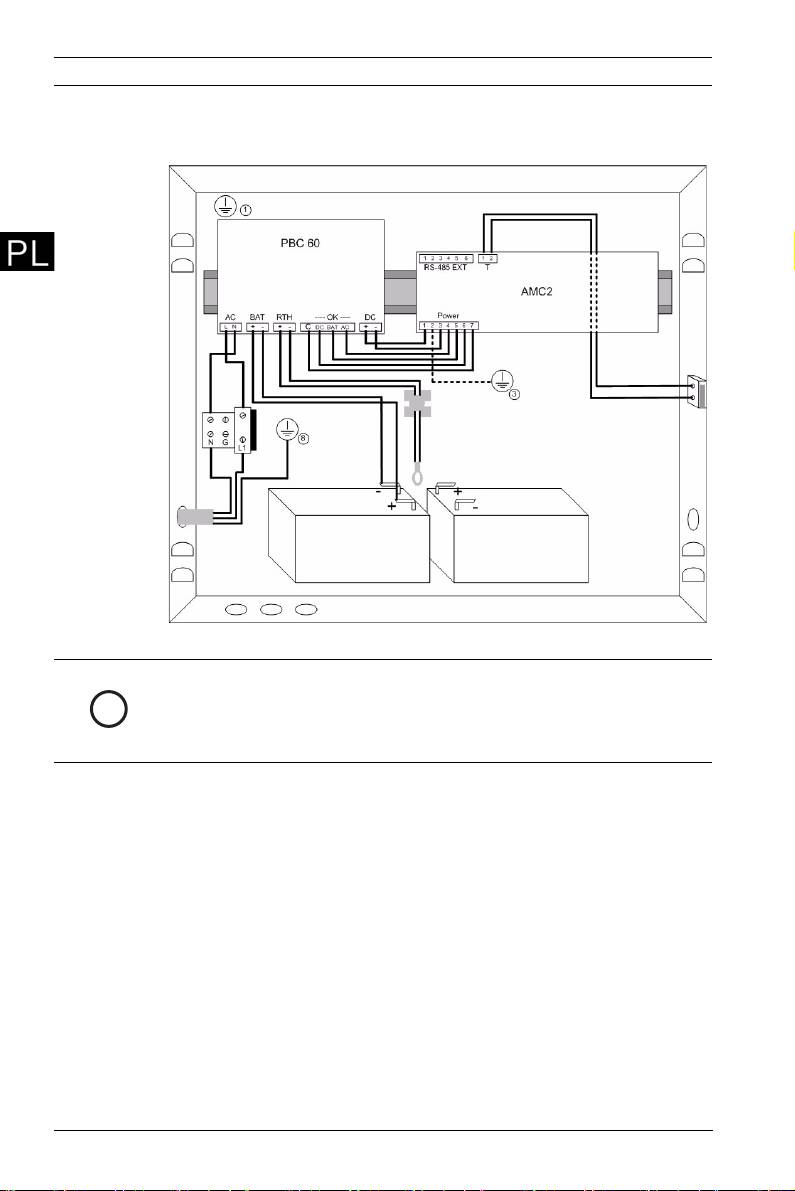

Illustracja 4 Podłączanie urządzeń

UWAGA!

Poniższa procedura opisuje sposób podłączenia akumulatorów

i

w trybie 24 V. Informacje na temat połączeń w trybie 12 V

znajdują się w części 1.3, Połączenia w trybie 12 V, strona 15.

1. Zamontuj kontroler AMC na szynie (pozycja na Rysunek 1),

po lewej stronie zasilacza.

2. Umieść akumulatory na dole obudowy i .

3. Zamocuj wspornik J (Rysunek 2) z tyłu obudowy w taki

sposób, aby można było zamocować nim nieużywane

złącza kabla B.

4. Wiązka kabli A:

a. Podłącz wtyk 7-stykowy A1 do złącza zasilania

kontrolera AMC (oznaczonego napisem POWER).

b. Podłącz złącze A3 do złącza zasilacza DC i złącze A2

do złącza oznaczonego napisem OK.

c. Podłącz kabel uziemiający A4 poniżej punktu masy .

5. Wiązka kabli B:

a. Podłącz wtyk B1 do drugiego złącza od lewej strony

zasilacza, oznaczonego napisem BAT.

F.01U.097.252 | V 3.2 | 2010.01 Bosch Sicherheitssyteme GmbH

AEC-AMC2-UL1 - Instrukcja instalacji pl 25

b. Podłącz złącze B2b (czerwone) do styku + pierwszego

akumulatora.

c. Za pomocą kabla C połącz styk - pierwszego

akumulatora ze stykiem + drugiego akumulatora.

d. Podłącz złącze B2a (czarne) do styku - drugiego

akumulatora.

e. Złącza B3a i B3b są nieużywane.

6. Wiązka kabli G:

a. Podłącz złącze G1 do złącza zasilacza oznaczonego

napisem RTH.

b. Przeprowadź kabel przez wspornik czujnika

temperatury w taki sposób, aby czujnik temperatury

G2 zwisał na wysokości około 5 cm nad

akumulatorami.

7. Gotowa wiązka kabli 12:

a. Podłącz wtyk 2-stykowy 13 do złącza AC zasilacza.

8. Gotowa wiązka kabli :

a. Podłącz swobodne końce kabla czujnika

antysabotażowego pokrywy do 2-stykowego złącza

śrubowego u góry kontrolera AMC. Umieść kabel w

szczelinie mi

ędzy obudową a szyną montażową.

NIEBEZPIECZENSTWO!

Przed ostatecznym podłączeniem zasilania wyjmij bezpiecznik

ze złącza 3-stykowego .

Nie zakładaj bezpiecznika do czasu zakończenia procedury

instalacji.

9. Podłącz główne złącze zasilania sieciowego X:

a. Podłącz brązowy przewód (faza) do zacisku L1.

b. Podłącz niebieski przewód (zero) do zacisku N.

c. Podłącz kabel uziemiający do obudowy w pozycji 11.

Czytniki i inne urządzenia peryferyjne należy podłączyć w

sposób opisany w instrukcji instalacji kontrolera AMC. Kable

urządzeń należy przeprowadzić przez otwory w górnej i prawej

ściance obudowy lub z tyłu obudowy.

Bosch Sicherheitssyteme GmbH F.01U.097.252 | V 3.2 | 2010.01

UWAGA!

Przytnij przewody zasilania zewnętrznego w taki sposób, aby

przewód uziemiający (żółto-zielony) był o co najmniej 20 mm

dłuższy od przewodów napięciowych (niebieski i brązowy).

Dzięki temu przewód uziemiający nie zostanie odłączony przed

przewodami napięciowymi przy przypadkowym pociągnięciu za

kabel.
