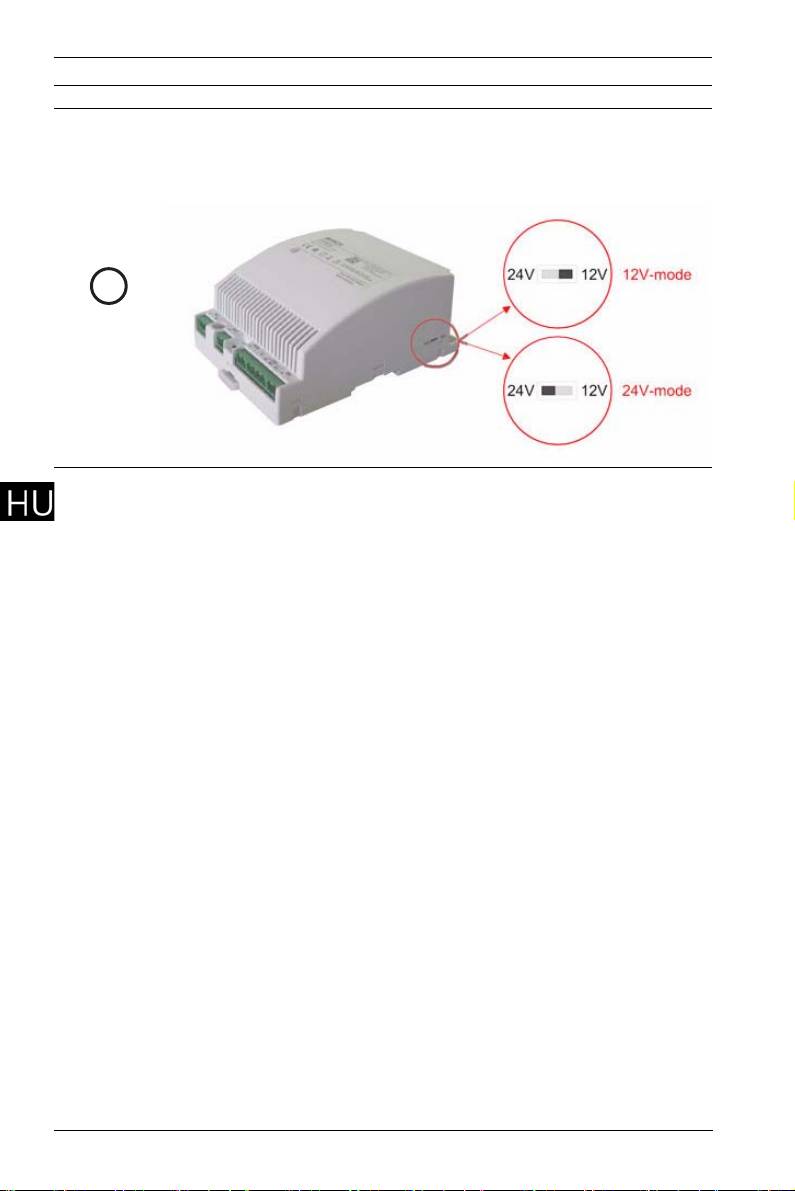

12 V üzemmód változatok

A 12 V üzemmódot egy vagy két újratölthető akkumulátorral

lehet konfigurálni. Az egy-akkumulátoros telepítéshez nézze meg

a bal oldali 5. ábrát, és hajtsa végre a következő lépéseket:

1. Csatlakoztassa a B1 vezetéket a tápegység BAT jelzésű

pozíciójához.

2. Kösse a B2a (fekete) vezetéket az újratölthető akkumulátor

- kapcsához, és a B2b (piros) vezetéket az újratölthető

akkumulátor + kapcsához.

3. A B3a és B3b csatlakozók használaton kívül maradnak

rögzítse azokat a J rögzítőbilincshez.

A két-akkumulátoros telepítéshez nézze meg a jobb oldali 5.

ábrát, és hajtsa végre a következő lépéseket:

1. Csatlakoztassa a B1 vezetéket a tápegység BAT jelzésű

pozíciójához.

2. Kösse a B2a (fekete) vezetéket az újratölthető akkumulátor

- kapcsához, és a B2b (piros) vezetéket az újratölthető

akkumulátor + kapcsához.

3. Kösse a B3a (fekete) vezetéket a második újratölthető

akkumulátor - kapcsához, és a B3b (piros) vezetéket a

második újratölthető akkumulátor + kapcsához.
