48 ru AEC-AMC2-UL1 - Руководство по установке

Подключение устройств

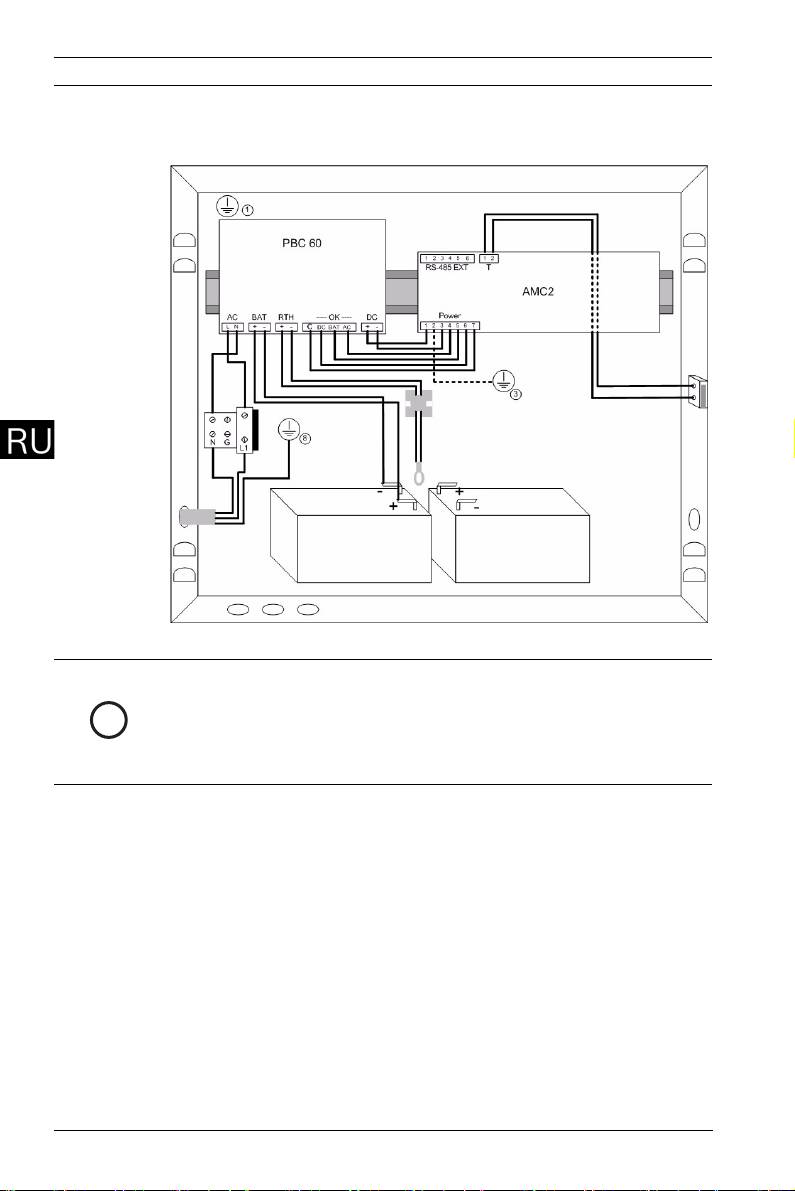

Рисунок 4 Подключение устройств

ЗАМЕЧАНИЕ!

Следующие инструкции описывают подключение

i

заряжаемого аккумулятора в режиме 24 В. Сведения о

подключении в режиме 12 В содержатся в разделе 1.3 Режим

12 В на стр. 15

1. Установите AMC на рейку (пункт в Рисунок 3) слева от

источника питания.

2. Разместите заряжаемый аккумулятор в нижней части

корпуса и .

3. Вставьте кронштейн J (Рисунок 2) в нижнюю часть

корпуса таким образом, чтобы впоследствии на нем

могли быть зафиксированы неиспользуемые разъемы

кабеля B.

4. Кабельный комплект A:

a. Подключите 7-контактный разъем A1 к

разъему

источника питания AMC (с отметкой: POWER).

b. Подключите разъемы A3 к интерфейсу источника

питания пост. тока и A2 к интерфейсу с отметкой

OK.

F.01U.097.252 | V 3.2 | 2010.01 Bosch Sicherheitssysteme GmbH

AEC-AMC2-UL1 - Руководство по установке ru 49

c. Подключите кабель заземления A4 к точке

заземления .

5. Кабельный комплект B:

a. Подключите разъем B1 ко второму разъему слева от

источника питания с отметкой BAT.

b. Подключите разъем B2b (красный) к контакту +-

первого заряжаемого аккумулятора.

c. При помощи кабеля C подключите контакт --первого

заряжаемого аккумулятора к контакту +-второго

заряжаемого аккумулятора.

d. Подключите разъем B2a (черный) к контакту --

второго заряжаемого аккумулятора.

e. Разъемы B3a и B3b не используются.

6. Кабельный комплект G:

a. Подключите разъем G1 к интерфейсу источника

питания с отметкой RTH.

b. Проложите кабели через кронштейн температурного

датчика , чтобы температурный датчик G2

располагался приблизительно на 5 см выше

заряжаемого аккумулятора.

7. Собранный кабельный комплект

12:

a. Подключите 2-контактный разъем 13 и интерфейсу

переменного тока источника питания.

8. Собранный кабель :

a. Подключите свободные концы переключателя

крышки тампера к 2-контактному разъему в верхней

части AMC. Разместите кабель в пространстве

между корпусом и монтажной рейкой.

ОПАCHOCTЬ!

Снимите предохранитель с 3-контактного разъема , прежде

чем продолжать подключение источника питания.

Не устанавливайте предохранитель до завершения

процедуры установки.

9. Подключите главный источник питания переменного

тока X:

a. Подключите коричневый (фаза) провод к разъему

L1

.

b. Подключите синий (нейтраль) провод к разъему N.

c. Подключите кабель заземления к корпусу в

положении 11.

Bosch Sicherheitssysteme GmbH F.01U.097.252 | V 3.2 | 2010.01

50 ru AEC-AMC2-UL1 - Руководство по установке

ВНИМАНИЕ!

Укоротите кабели питания таким образом, чтобы провод

заземления (желтый/зеленый) был по крайней мере на 20 мм

!

длиннее, чем провода питания (коричневый и синий). Таким

образом можно избежать случайного отключения провода

заземления раньше отключения проводов питания.

ЗАМЕЧАНИЕ!

Подключите считыватели и другие периферийные устройства,

i

как описано в руководстве по установке AMC. Проложите

кабели устройства через намеченные отверстия в верхней и

правой части корпуса или через заднюю часть корпуса.

10. Кабель D:

a. Подключите D1 к контакту заземления 1.

b. Подключите D2 к контакту заземления крышки.

c. Установите предохранитель.

Закройте крышку.
