Bosch IOS 0020 A 20 mA Communication Module: Svenska 4.998.137.266 Produktbeskrivning för IOS 0020 A

Svenska 4.998.137.266  Produktbeskrivning för IOS 0020 A

26 / 32

ST−FIR / PRM1/deh

610−4.998.153.974 / A2

Funktionsbeskrivning

d Den 20 mA kommunikationsmodulen har ett S1−gränssnitt, ett RS232−gränssnitt och en 20mA (strömslinga) utgång som kan användas till att ansluta DR 2020 loggskrivaren.

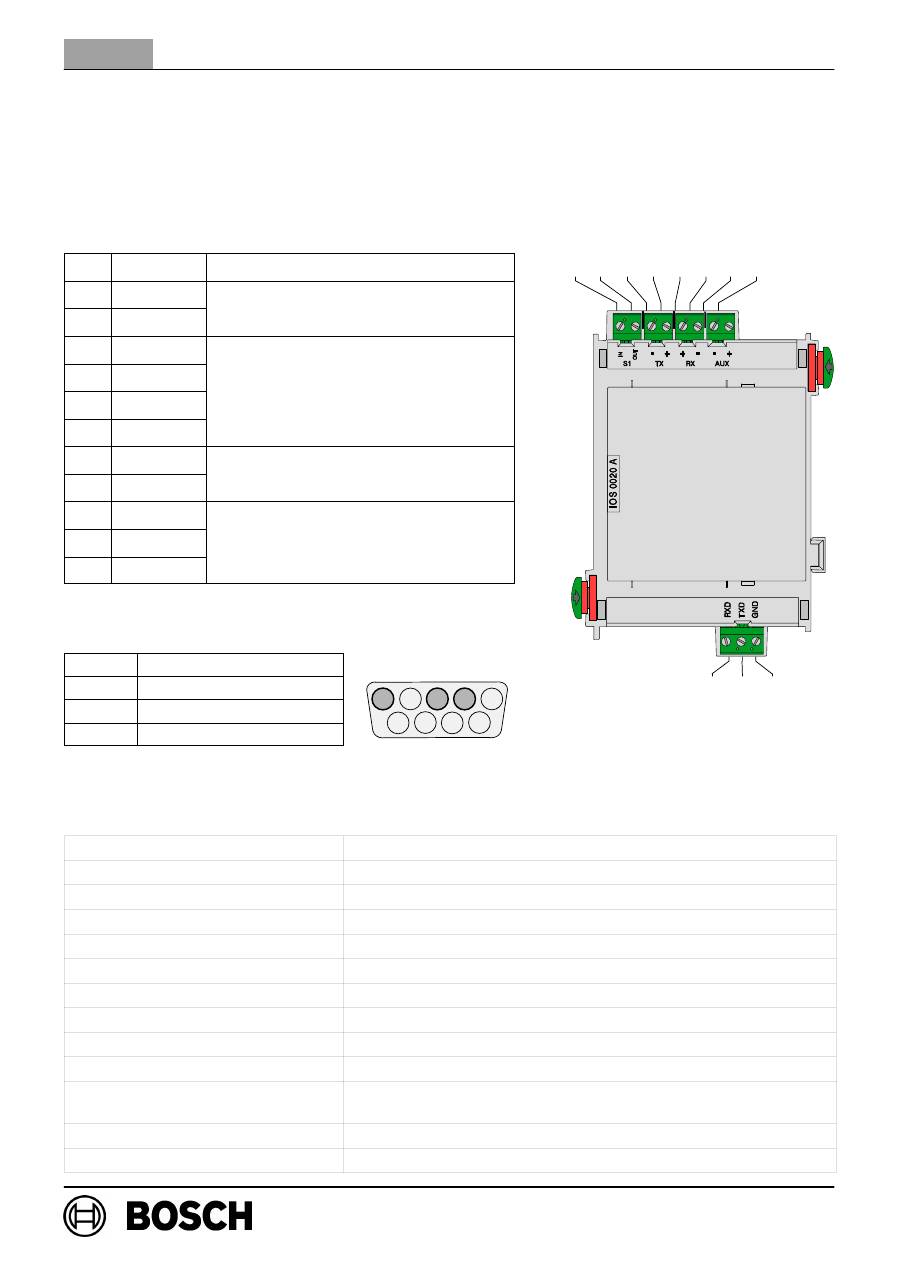

Anslutningar

Pos.

Märkning

Anslutning

1

S1 IN

S1 gränssnitt

2

S1 OUT

 S1−gränssnitt

3

TX −

4

TX +

20 mA utgång

5

RX +

20 mA utgång

6

RX −

7

AUX −

 +24 V likström / max. 1,3 A

8

AUX +

/

,

strömförsörjning

20

RXD

21

TXD

RS232−gränssnitt

22

GND

g

Stifttilldelning för DSUB 9−stiftskontakt

Stift nr.

Anslutning

2

TxD0

3

RxD0

5

GND

Tekniska specifikationer

Inspänning (min − max)

20 V till 30 V likström

Max. strömförbrukning

6,9 mA (2,6 mA utan belastning)

Max. utgående ström

1,3 A vid 24 V likström (vid 20 mA−utgången)

Maximal ledningslängd

1000 m

Säkerhetsklass

II enligt IEC 60950 / EN 60950

EMI / EMC−skydd

EN 50081−1 / FCC del 15

Skyddsklass

IP 30 enligt IEC 60529

Driftstemperatur

−5

_

C till 50

_

C

Förvaringstemperatur

−20

_

C till 60

_

C

Tillåten relativ luftfuktighet

max. 95 %  ickekondenserande

Inkapslingsmaterial och −färg

ABS−plast Polylac PA−766 (UL94 V−0),

halvglättad antracit, RAL 7016

Mått (H x B x D)

ca 127 x 96 x 60 mm

Vikt

ca 175 g

3 4 5 6 7 8

20 21 22

1 2

5

4

3

2

1

9

8

7

6
