Bosch IOS 0020 A 20 mA Communication Module: Nederlands 4.998.137.266 Productbeschrijving IOS 0020 A

Nederlands 4.998.137.266  Productbeschrijving IOS 0020 A

21 / 32

ST−FIR / PRM1/deh

610−4.998.153.974 / A2

Functies

d De 20 mA communicatiemodule biedt een S1−interface, een RS232−interface en een 20 mA (stroomlus)−interface voor de aansluiting van een DR 2020−logboekprinter.

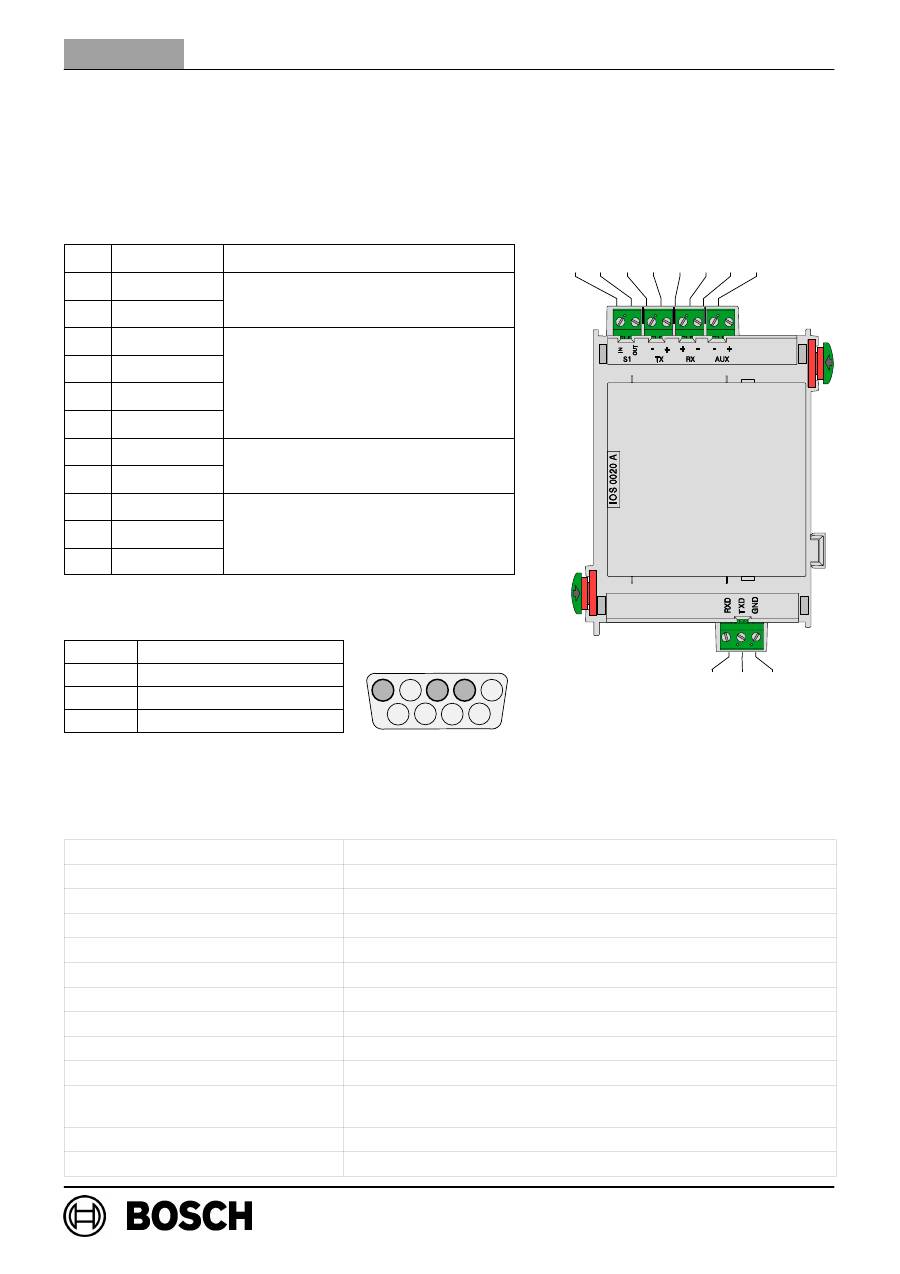

Bekabeling

Pos.

Markering

Aansluiting

1

S1 IN

S1−interface

2

S1 OUT

 S1−interface

3

TX −

4

TX +

20 mA−interface

5

RX +

20 mA−interface

6

RX −

7

AUX −

 +24 V DC / max. 1,3 A

8

AUX +

/

,

voeding

20

RXD

21

TXD

RS232−interface

22

GND

Penbezetting van 9−polige DSUB−stekker

Pennr.

Aansluiting

2

TxD0

3

RxD0

5

GND

Technische specificatie

Ingangsspanning (min − max)

20 V DC − 30 V DC

Max. stroomverbruik

6,9 mA  (2,6 mA onbelast)

Max. uitgangsstroom

1,3 A bij 24 V DC (op de 20 mA−interface)

Maximale kabellengte

1000 m

Veiligheidsklasse

II volgens IEC 60950 / EN 60950

EMI/EMC−beveiliging

EN 50081−1 / FCC deel 15

Beschermingsklasse

IP 30 volgens IEC 60529

Bedrijfstemperatuur

−5

_

C . . . 50

_

C

Opslagtemperatuur

−20

_

C . . . 60

_

C

Toegestane relatieve vochtigheid

max. 95%  niet−condenserend

Materiaal en kleur van de behuizing

ABS−kunststof Polylac PA−766 (UL94 V−0),

halfglans antraciet, RAL 7016

Afmetingen (H x B x D)

ca. 127 x 96 x 60 mm

Gewicht

ca. 175 g

3 4 5 6 7 8

20 21 22

1 2

5

4

3

2

1

9

8

7

6
