Funktionsbeskrivelse

d 20 mA kommunikationsmodulet har et S1−stik, et RS232−stik og et 20 mA (strømloop)−stik til forbindelse til DR 2020 log−printeren.

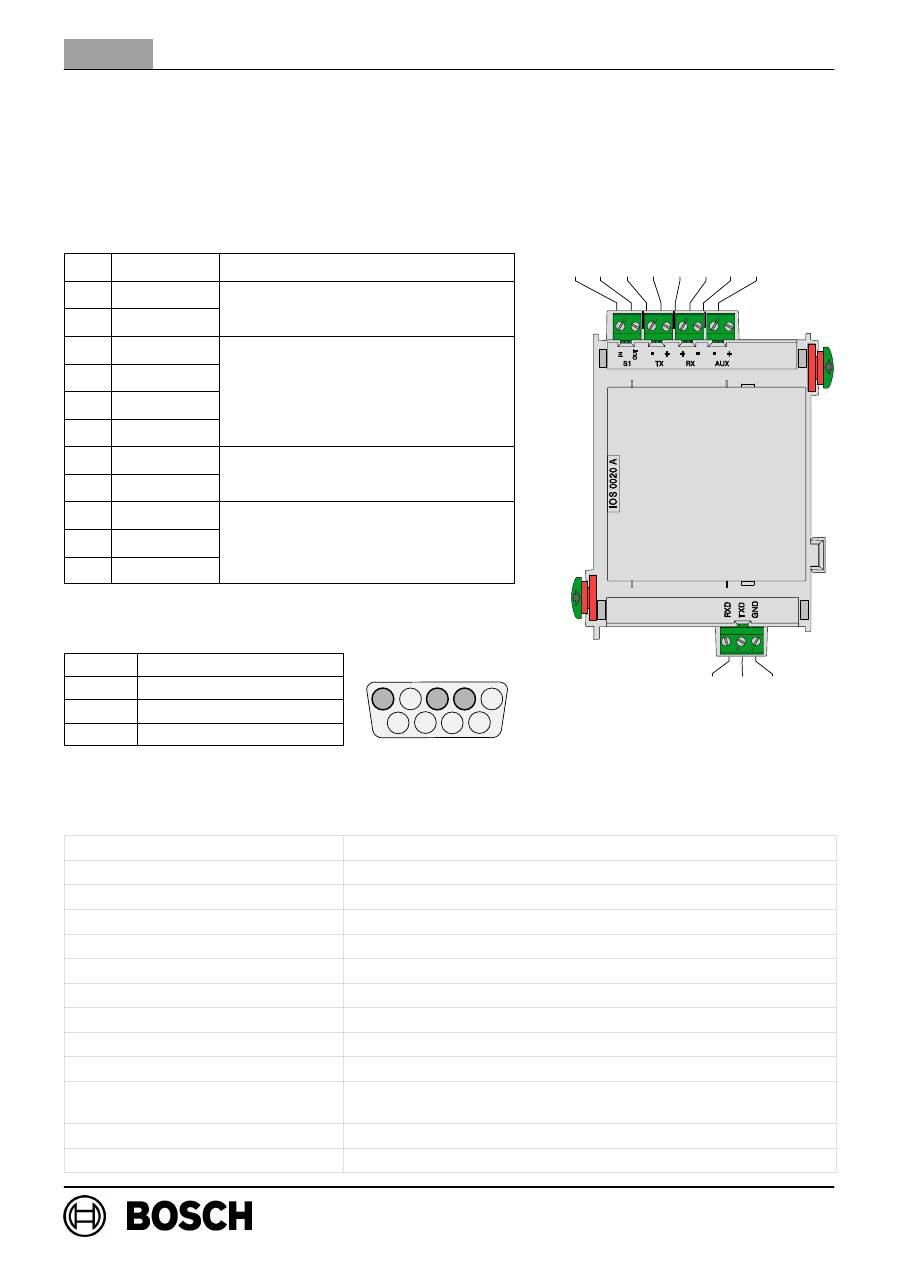

Kabelføring

Pos.

Afmærkning

Tilslutning

1

S1 IN

S1 stik

2

S1 OUT

 S1−stik

3

TX −

4

TX +

20 mA stik

5

RX +

20 mA−stik

6

RX −

7

AUX −

 +24 V DC / maks. 1,3 A

8

AUX +

/

,

strømforsyning

20

RXD

21

TXD

RS232−stik

22

GND

Ben−tildeling ved et DSUB 9−bens stik

BEN−Nr.

Tilslutning

2

TxD0

3

RxD0

5

GND

Tekniske specifikationer

Indgangsspænding  (min. − maks.)

20 V DC − 30 V DC

Maks. strømforbrug

6,9 mA  (2,6 mA uden belastning)

Maks. udgangsstrøm

1,3 A ved 24 V DC (ved 20 mA−stik)

Maks. linjelængde

1000 m  (1093,6 yards)

Sikkerhedsklasse

II i henhold til IEC 60950 / EN 60950

EMI / EMC beskyttelse

EN 50081−1 / FCC del 15

Beskyttelsesklasse

IP 30 i henhold til IEC 60529

Driftstemperatur

−5

_

C . . . 50

_

C

Opbevaringstemperatur

−20

_

C . . . 60

_

C

Tilladt relativ luftfugtighed

maks. 95% ikke kondenserende

Kabinetmateriale og −farve

ABS plast Polylac PA−766 (UL94 V−0),

halvglans antracit, RAL 7016

Dimensioner (H x B x D)

ca. 127 x 96 x 60 mm

Vægt

ca. 175 g

3 4 5 6 7 8

20 21 22

1 2

5

4

3

2

1

9

8

7

6
