A mûködés ismertetése

d A 20 mA−es kommunikációs modul a DR 2020 naplónyomtató számára egy S1, egy RS232 és egy 20 mA (áramág) interfészt biztosít.

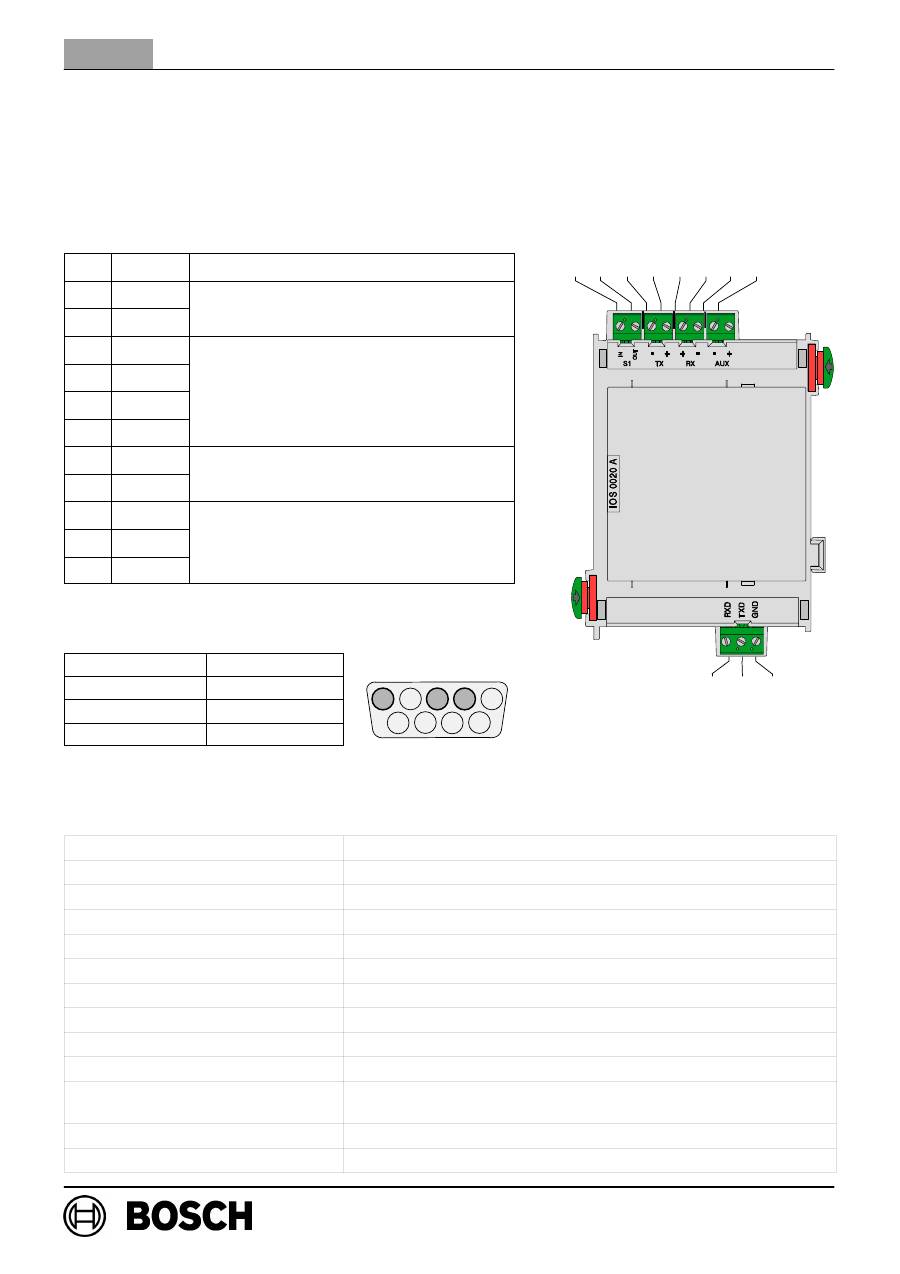

Vezetékezés

Poz.

Jelzés

Csatlakozás

1

S1 IN

S1 interfész

2

S1 OUT

 S1 interfész

3

TX −

4

TX +

20 mA interfész

5

RX +

20 mA interfész

6

RX −

7

AUX −

 +24 V egyenáram / max. 1,3 A

8

AUX +

gy

/

,

tápellátás

20

RXD

21

TXD

RS232 interfész

22

GND

DSUB 9−pólusú csatlakozó dugó lábkiosztása

Érintkezõ száma

Csatlakozás

2

TxD0

3

RxD0

5

GND

Mûszaki adatok

Bemenõ feszültség (min. − max.)

20 V egyenáram − 30 V egyenáram

Max. áramfelvétel

6,9 mA  (2,6 mA terhelés nélkül)

Max. kimenõ áram

1,3 A 24 V egyenáram mellett (a 20 mA−es interfészen)

Vonal maximális hossza

1000 m

Biztonsági osztály

II az IEC 60950 / EN 60950 szerint

EMI / EMC−védelem

EN 50081−1 / FCC 15. rész

Védettség

IP 30 az IEC 60529 szerint

Üzemi hõmérséklet

−5

_

C . . . 50

_

C

Tárolási hõmérséklet

−20

_

C . . . 60

_

C

Megengedett relatív páratartalom

max. 95% nem lecsapódó

Ház anyaga és színe

ABS mûanyag Polylac PA−766 (UL94 V−0),

félfényes antracit, RAL 7016

Méretek (mag. x szél. x mélys.)

kb. 127 x 96 x 60 mm

Súly

kb. 175 g

3 4 5 6 7 8

20 21 22

1 2

5

4

3

2

1

9

8

7

6
