Descrizione funzionale

d Il modulo di comunicazione 20 mA dispone di un’interfaccia S1, un’interfaccia RS232 e un’interfaccia 20 mA (circuito di corrente) per il collegamento alla stampante eventi DR2020.

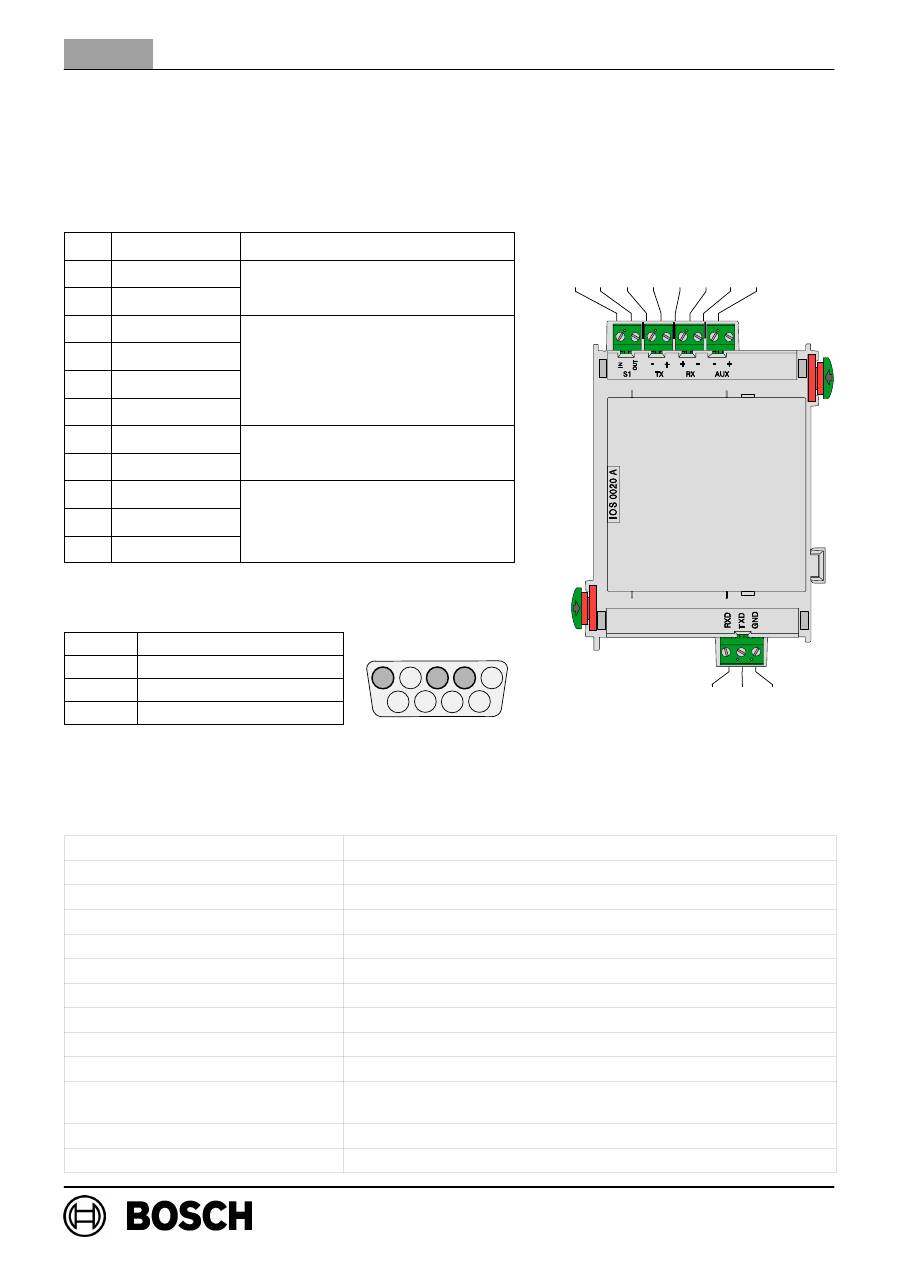

Cablaggio

Pos.

Contrassegno

Collegamento

1

S1 IN

Interfaccia S1

2

S1 OUT

 Interfaccia S1

3

TX −

4

TX +

Interfaccia 20 mA

5

RX +

Interfaccia 20 mA

6

RX −

7

AUX −

 +24 V CC / max. 1,3 A

8

AUX +

/

,

Alimentazione

20

RXD

21

TXD

Interfaccia RS232

22

GND

Assegnazione pin di un connettore SUB−D a 9 pin

N. PIN

Collegamento

2

TxD0

3

RxD0

5

GND

Specifiche tecniche

Tensione di ingresso (min − max)

20 V CC − 30 V CC

Consumo di corrente max.

6,9 mA  (2,6 mA senza carico)

Corrente di uscita max.

1,3 A a 24 V CC (sull’interfaccia 20 mA)

Lunghezza max. linea

1000 m

Classe di sicurezza

II come previsto dalle norme IEC 60950 / EN 60950

Protezione EMI/EMC

EN 50081−1 / FCC Parte 15

Grado di protezione

IP 30 come previsto dalla norma IEC 60529

Temperatura operativa

−5

_

C . . . 50

_

C     (23

_

F . . . 122

_

F)

Temperatura di stoccaggio

−20

_

C . . .  60

_

C     (−4

_

F . . . 140

_

F)

Umidità relativa consentita

max. 95%  senza condensa

Materiale e colore custodia

plastica ABS Polylac PA−766 (UL94 V−0),

antracite semilucida, RAL 7016

Dimensioni (A x L x P)

circa 127 x 96 x 60 mm

Peso

circa 175 g

3 4 5 6 7 8

20 21 22

1 2

5

4

3

2

1

9

8

7

6
