Bosch IOS 0020 A 20 mA Communication Module: Norsk 4.998.137.266 Produktbeskrivelse IOS 0020 A

Norsk 4.998.137.266  Produktbeskrivelse IOS 0020 A

20 / 32

ST−FIR / PRM1/deh

610−4.998.153.974 / A2

Funksjonsbeskrivelse

d Kommunikasjonsmodulen på 20 mA har et S1−grensesnitt, et RS232−grensesnitt og et 20mA−grensesnitt (strømsløyfe) der DR 2020−loggskriveren kan kobles til.

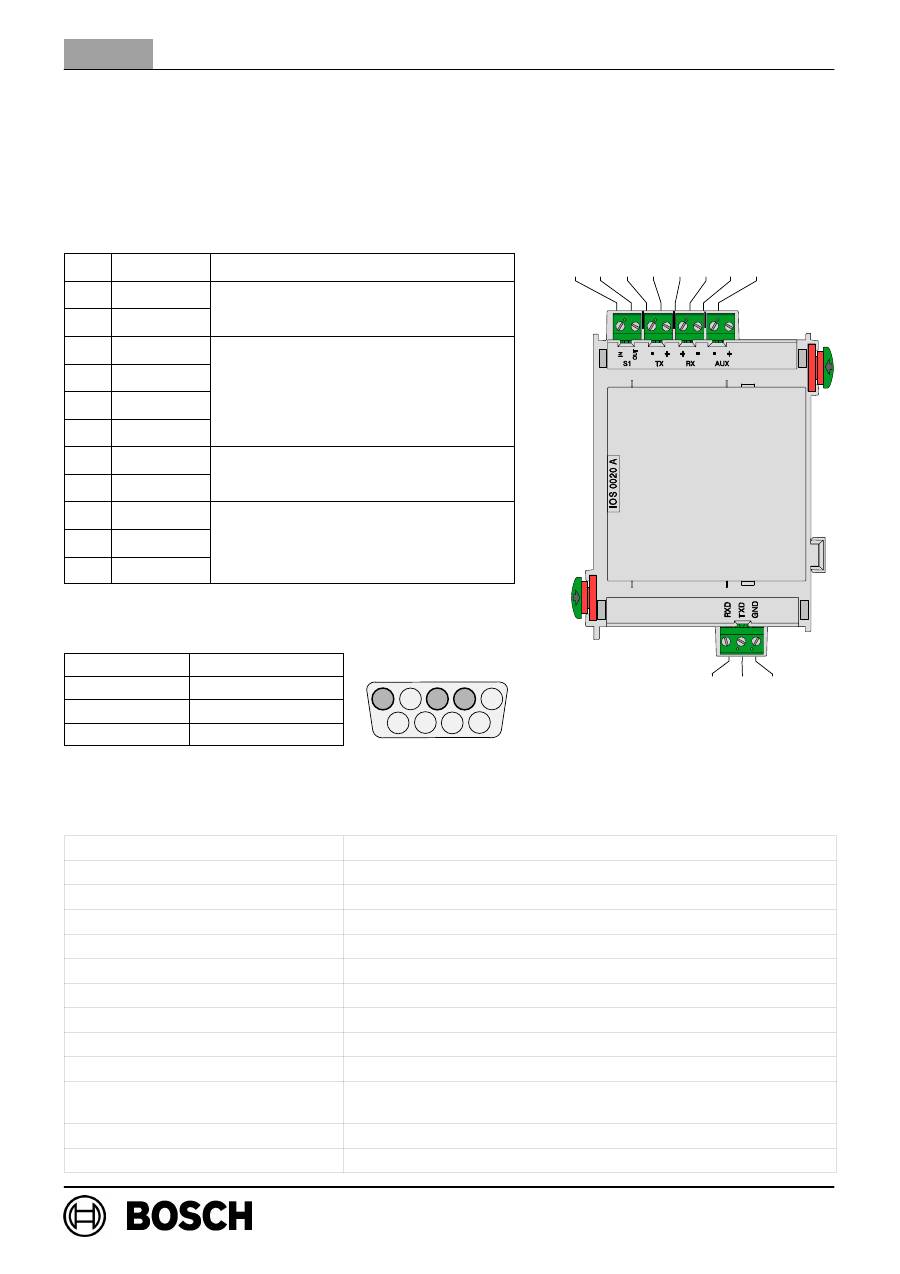

Kabling

Pos.

Markering

Tilkobling

1

S1 IN

S1 grensesnitt

2

S1 OUT

 S1−grensesnitt

3

TX −

4

TX +

20 mA grensesnitt

5

RX +

20 mA−grensesnitt

6

RX −

7

AUX −

 +24 V / maks. 1,3 A

8

AUX +

/

,

strømforsyning

20

RXD

21

TXD

RS232−grensesnitt

22

GND

g

Pinnetildeling på DSUB 9−pinners plugg

Pinnenummer

Tilkobling

2

TxD0

3

RxD0

5

GND

Tekniske spesifikasjoner

Inngangsspenning (min. − maks.)

20 − 30 V DC

Maks. strømforbruk

6,9 mA  (2,6 mA uten belastning)

Maks. utgangsstrøm

1,3 A ved 24 V DC (på 20 mA−grensesnittet)

Maksimal ledningslengde

1000 m  (1093,6 yard)

Sikkerhetsklasse

II i henhold til IEC 60950 / EN 60950

EMI− / EMC−beskyttelse

EN 50081−1 / FCC del 15

Beskyttelsesklasse

IP 30 i henhold til IEC 60529

Driftstemperatur:

−5

_

C . . . 50

_

C     (23

_

F . . . 122

_

F)

Lagringstemperatur

−20 C . . . 60

_

C     (−4

_

F . . . 140

_

F)

Tillatt relativ fuktighet

Maks. 95 % ikke−kondenserende

Husmateriale og −farge

ABS−plast Polylac PA−766 (UL94 V−0),

halvblank koksgrå, RAL 7016

Mål (H x B x D)

Ca. 127 x 96 x 60 mm (5,0 x 3,8 x 2,4 tommer)

Vekt

Ca. 175 g  (6,2 unser)

3 4 5 6 7 8

20 21 22

1 2

5

4

3

2

1

9

8

7

6
