Bosch IOS 0020 A 20 mA Communication Module: Français 4.998.137.266 Description de produit IOS 0020 A

Français 4.998.137.266  Description de produit IOS 0020 A

11 / 32

ST−FIR / PRM1/deh

610−4.998.153.974 / A2

Description fonctionnelle

d Le module de communication 20 mA fournit une interface S1, une interface RS232 et une interface 20 mA (boucle de courant) pour connecter l’imprimante DR 2020.

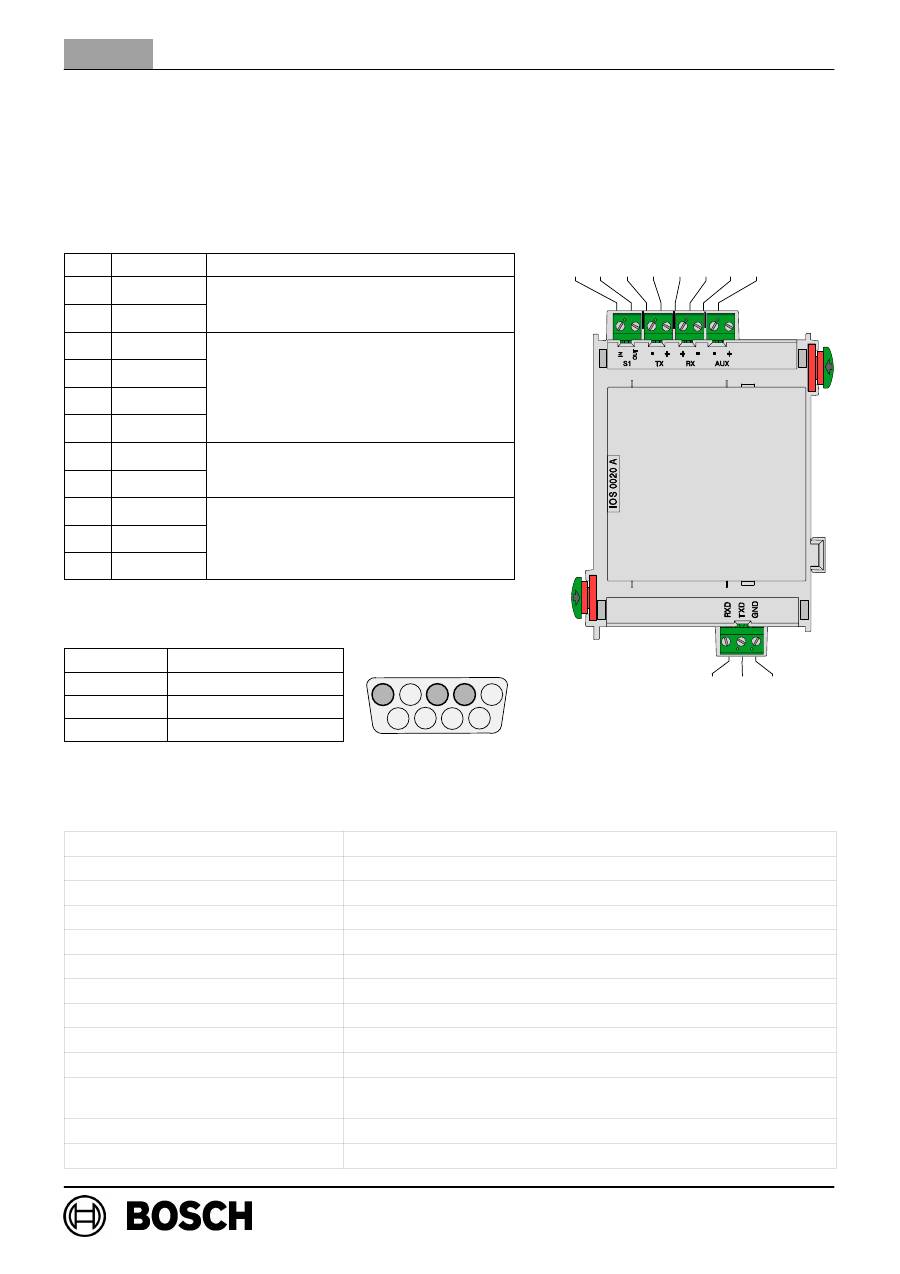

Câblage

N°

Marquage

Connexion

1

S1 IN

Interface S1

2

S1 OUT

 Interface S1

3

TX −

4

TX +

Interface 20 mA

5

RX +

Interface 20 mA

6

RX −

7

AUX −

 Alimentation +24 V c.c. /

8

AUX +

/

max. 1,3 A

20

RXD

21

TXD

Interface RS232

22

GND

Affectation des broches de la fiche à 9 broches DSUB

N° broche

Connexion

2

TxD0

3

RxD0

5

GND

Caractéristiques techniques

Tension d’entrée (min. − max.)

20 − 30 V c.c.

Consommation de courant max.

6,9 mA  (2,6 mA sans charge)

Courant de sortie max.

1,3 A à 24 V c.c. (sur l’interface 20 mA)

Longueur de ligne maximale

1000 m  (1093,6 yards)

Classe de sécurité

II conformément à CEI 60950 / EN 60950

Protection EMI / CEM

EN 50081−1 / FCC partie 15

Classe de protection

IP 30 conformément à CEI 60529

Température de fonctionnement

−5

_

C . . . 50

_

C     (23

_

F . . . 122

_

F)

Température de stockage

−20

_

C . . . 60

_

C     (−4

_

F . . . 140

_

F)

Taux d’humidité relative admissible

max. 95 %  sans condensation

Matière et couleur du boîtier

Plastique ABS Polylac PA−766 (UL94 V−0),

anthracite semi−brillant, RAL 7016

Dimensions (H x l x P)

env. 127 x 96 x 60 mm  (5,0 x 3,8 x 2,4 pouces)

Poids

env. 175 g  (6,2 onces)

3 4 5 6 7 8

20 21 22

1 2

5

4

3

2

1

9

8

7

6
