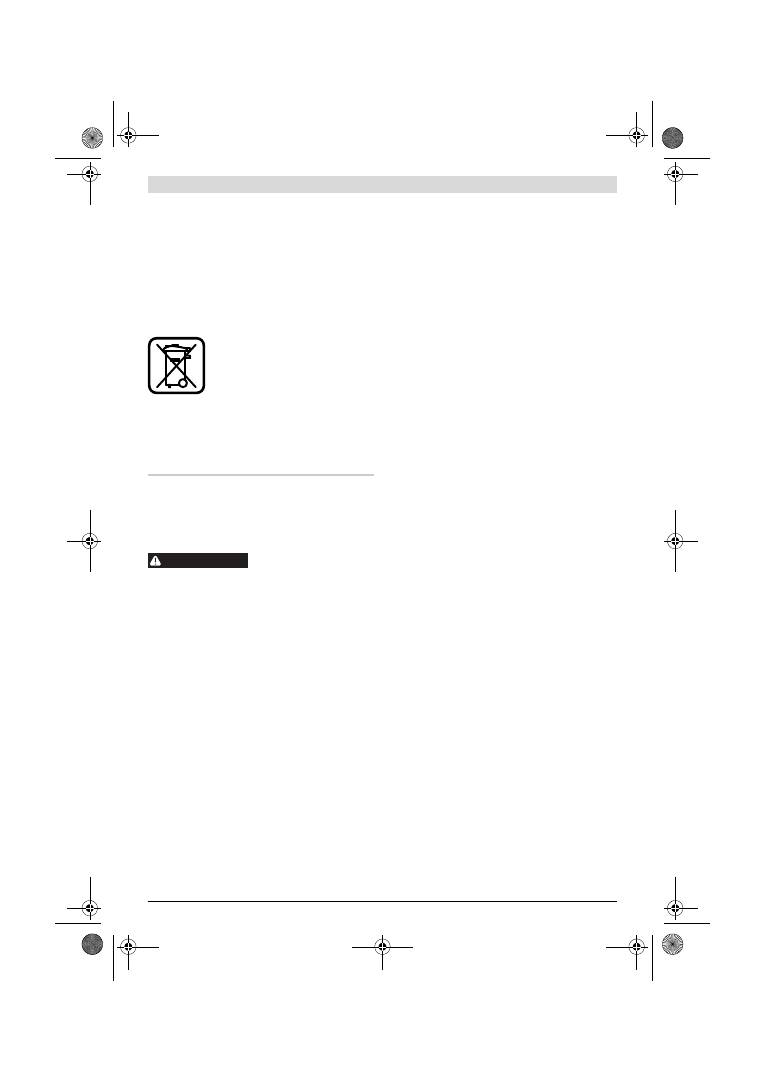

Disposal
The machine, accessories and packaging should be sorted for
environmental-friendly recycling.
Do not dispose of power tools into household waste!
Only for EC countries:
According the European Guideline
2002/96/EC for Waste Electrical and Elec-
tronic Equipment and its implementation
into national right, power tools that are no
longer usable must be collected separately
and disposed of in an environmentally cor-
rect manner.
Subject to change without notice.
Français
Avertissements de sécurité
Avertissements de sécurité généraux pour l’outil
Lire tous les avertissements
de sécurité et toutes les ins-
tructions.
Ne pas suivre les avertissements et instructions
peut donner lieu à un choc électrique, un incendie et/ou une
blessure sérieuse.
Conserver tous les avertissements et toutes les instruc-
tions pour pouvoir s’y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à vo-
tre outil électrique alimenté par le secteur (avec cordon d’ali-
mentation) ou votre outil fonctionnant sur batterie (sans cor-
don d’alimentation).
Sécurité de la zone de travail
f
Conserver la zone de travail propre et bien éclairée.
Les
zones en désordre ou sombres sont propices aux acci-
dents.
f
Ne pas faire fonctionner les outils électriques en at-
mosphère explosive, par exemple en présence de liqui-
des inflammables, de gaz ou de poussières.
Les outils
électriques produisent des étincelles qui peuvent enflam-
mer les poussières ou les fumées.
f
Maintenir les enfants et les personnes présentes à
l’écart pendant l’utilisation de l’outil.
Les distractions
peuvent vous faire perdre le contrôle de l’outil.
Sécurité électrique
f
Il faut que les fiches de l’outil électrique soient adap-
tées au socle. Ne jamais modifier la fiche de quelque fa-
çon que ce soit. Ne pas utiliser d’adaptateurs avec des
outils à branchement de terre.
Des fiches non modifiées
et des socles adaptés réduiront le risque de choc électri-
que.
f
Eviter tout contact du corps avec des surfaces reliées à
la terre telles que les tuyaux, les radiateurs, les cuisi-
nières et les réfrigérateurs.
Il existe un risque accru de
choc électrique si votre corps est relié à la terre.
f
Ne pas exposer les outils à la pluie ou à des conditions
humides.
La pénétration d’eau à l’intérieur d’un outil aug-
mentera le risque de choc électrique.
f
Ne pas maltraiter le cordon. Ne jamais utiliser le cordon
pour porter, tirer ou débrancher l’outil. Maintenir le
cordon à l’écart de la chaleur, du lubrifiant, des arêtes
ou des parties en mouvement.
Les cordons endommagés
ou emmêlés augmentent le risque de choc électrique.
f
Lorsqu’on utilise un outil à l’extérieur, utiliser un pro-
longateur adapté à l’utilisation extérieure.
L’utilisation
d’un cordon adapté à l’utilisation extérieure réduit le risque
de choc électrique.
f
Si l’usage d’un outil dans un emplacement humide est
inévitable, utiliser une alimentation protégée par un
dispositif à courant différentiel résiduel (RCD).
L’usage
d’un RCD réduit le risque de choc électrique.
Sécurité des personnes
f
Rester vigilant, regarder ce que vous êtes en train de
faire et faire preuve de bon sens dans l’utilisation de
l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué
ou sous l’emprise de drogues, d’alcool ou de médica-
ments.
Un moment d’inattention en cours d’utilisation
d’un outil peut entraîner des blessures graves des person-
nes.
f
Utiliser un équipement de sécurité. Toujours porter
une protection pour les yeux.
Les équipements de sécu-
rité tels que les masques contre les poussières, les chaus-
sures de sécurité antidérapantes, les casques ou les pro-
tections acoustiques utilisés pour les conditions
appropriées réduiront les blessures des personnes.
f
Eviter tout démarrage intempestif. S’assurer que l’in-
terrupteur est en position arrêt avant de brancher
l’outil au secteur et/ou au bloc de batteries, de le ra-
masser ou de le porter.
Porter les outils en ayant le doigt
sur l’interrupteur ou brancher des outils dont l’interrupteur
est en position marche est source d’accidents.
f
Retirer toute clé de réglage avant de mettre l’outil en
marche.
Une clé laissée fixée sur une partie tournante de
l’outil peut donner lieu à des blessures de personnes.
f
Ne pas se précipiter. Garder une position et un équili-
bre adaptés à tout moment.
Cela permet un meilleur con-
trôle de l’outil dans des situations inattendues.
f
S’habiller de manière adaptée. Ne pas porter de vête-
ments amples ou de bijoux. Garder les cheveux, les vê-
tements et les gants à distance des parties en mouve-
ment.
Des vêtements amples, des bijoux ou les cheveux
longs peuvent être pris dans des parties en mouvement.
AVERTISSEMENT
OBJ_DOKU-27761-001.fm Page 16 Thursday, September 8, 2011 4:26 PM
Français |
17
Bosch Power Tools
2 609 140 741 | (8.9.11)
f
Si des dispositifs sont fournis pour le raccordement
d’équipements pour l’extraction et la récupération des
poussières, s’assurer qu’ils sont connectés et correcte-
ment utilisés.
Utiliser des collecteurs de poussière peut
réduire les risques dus aux poussières.
Utilisation et entretien de l’outil
f
Ne pas forcer l’outil. Utiliser l’outil adapté à votre appli-
cation.
L’outil adapté réalisera mieux le travail et de maniè-
re plus sûre au régime pour lequel il a été construit.
f
Ne pas utiliser l’outil si l’interrupteur ne permet pas de
passer de l’état de marche à arrêt et vice versa.
Tout
outil qui ne peut pas être commandé par l’interrupteur est
dangereux et il faut le faire réparer.
f
Débrancher la fiche de la source d’alimentation en cou-
rant et/ou le bloc de batteries de l’outil avant tout ré-
glage, changement d’accessoires ou avant de ranger
l’outil.
De telles mesures de sécurité préventives rédui-
sent le risque de démarrage accidentel de l’outil.
f
Conserver les outils à l’arrêt hors de la portée des en-
fants et ne pas permettre à des personnes ne connais-
sant pas l’outil ou les présentes instructions de le faire
fonctionner.
Les outils sont dangereux entre les mains
d’utilisateurs novices.
f
Observer la maintenance de l’outil. Vérifier qu’il n’y a
pas de mauvais alignement ou de blocage des parties
mobiles, des pièces cassées ou toute autre condition
pouvant affecter le fonctionnement de l’outil. En cas de
dommages, faire réparer l’outil avant de l’utiliser.
De
nombreux accidents sont dus à des outils mal entretenus.
f
Garder affûtés et propres les outils permettant de cou-
per.
Des outils destinés à couper correctement entretenus
avec des pièces coupantes tranchantes sont moins sus-
ceptibles de bloquer et sont plus faciles à contrôler.
f
Utiliser l’outil, les accessoires et les lames etc., confor-
mément à ces instructions, en tenant compte des con-
ditions de travail et du travail à réaliser.
L’utilisation de
l’outil pour des opérations différentes de celles prévues
pourrait donner lieu à des situations dangereuses.
Maintenance et entretien
f
Faire entretenir l’outil par un réparateur qualifié utili-
sant uniquement des pièces de rechange identiques.
Cela assurera que la sécurité de l’outil est maintenue.
Règles de sécurité pour rabot
f
Attendre l’arrêt de la lame avant de poser l’outil.
Une la-
me tournante exposée peut entamer la surface et conduire
éventuellement à une perte de contrôle et à des blessures
sérieuses.
f
Tenir l’outil uniquement par les surfaces de préhension
isolées car la fraise peut entrer en contact avec le pro-
pre cordon d’alimentation de l’outil.
Le contact avec un
fil « sous tension » peut également mettre « sous tension »
les parties métalliques exposées de l’outil électrique et
provoquer un choc électrique sur l’opérateur.
f
Utiliser des pinces ou tout autre moyen pratique pour
fixer et supporter la pièce à travailler sur une platefor-
me stable.
La tenue de la pièce à travailler à la main ou con-
tre le corps la rend instable et peut conduire à une perte de
contrôle de l’outil.
f
Utiliser des détecteurs appropriés afin de déceler des
conduites cachées ou consulter les entreprises d’ap-
provisionnement locales.
Un contact avec des lignes
électriques peut provoquer un incendie ou un choc électri-
que. Un endommagement d’une conduite de gaz peut pro-
voquer une explosion. La perforation d’une conduite d’eau
provoque des dégâts matériels et peut provoquer un choc
électrique.
f
Ne pas mettre les mains dans l’éjecteur de copeaux.
Il y
a risque de blessures avec les parties en rotation.
f
N’approchez l’outil électroportatif de la pièce à tra-
vailler que quand l’appareil est en marche.
Sinon, il y a
risque d’un contrecoup, au cas où l’outil se coincerait dans
la pièce.
f
Lors des travaux avec l’outil électroportatif, toujours
tenir le rabot de sorte que le patin de rabot repose à
plat sur la pièce à travailler.
Sinon, le rabot risque de
coincer, ce qui peut entraîner des blessures.
f
Ne jamais raboter ni pièces métalliques, ni clous ni vis.
Le fer et le cylindre porte-fer peuvent être endommagés et
entraîner des vibrations plus importantes.
Description et performances du pro-
duit
Il est impératif de lire toutes les consignes
de sécurité et toutes les instructions.
Le
non-respect des avertissements et instruc-
tions indiqués ci-après peut conduire à une
électrocution, un incendie et/ou de graves
blessures.
Dépliez le volet sur lequel l’appareil est représenté de manière
graphique. Laissez le volet déplié pendant la lecture de la pré-
sente notice d’utilisation.
Utilisation conforme
Equipé d’un support stable, l’outil électroportatif est conçu
pour des travaux de rabotage sur des matériaux en bois, tels
que poutres et planches. Il est également approprié pour
chanfreiner des bords et pour faire des feuillures.
Eléments de l’appareil
La numérotation des éléments de l’appareil se réfère à la re-
présentation de l’outil électroportatif sur la page graphique.
1
Graduation de la profondeur de coupe
2
Bouton de réglage de la profondeur de coupe (surface de
préhension isolante)
3
Ejection de copeaux (à droite ou à gauche au choix)
4
Déverrouillage de mise en fonctionnement de
l’interrupteur Marche/Arrêt
5
Interrupteur Marche/Arrêt
OBJ_DOKU-27761-001.fm Page 17 Thursday, September 8, 2011 4:26 PM
18
| Français
2 609 140 741 | (8.9.11)
Bosch Power Tools
6
Levier de commutation de la direction d’éjection des co-
peaux
7
Patin de rabot
8
Rainures en V
9
Poignée (surface de préhension isolante)
10
Tête de lames
11
Elément de serrage pour la lame du rabot
12
Vis de fixation pour la lame du rabot
13
Lame de rabot au carbure (HM/TC)
14
Clé mâle coudée pour vis à six pans creux
15
Tuyau d’aspiration (Ø 35 mm)*
16
Sac à poussières/à copeaux*
17
Butée parallèle
18
Graduation pour largeur de la feuillure
19
Ecrou de blocage pour réglage de la largeur de la feuillure
20
Vis de fixation pour butée parallèle/butée angulaire
21
Butée angulaire*
22
Ecrou de blocage pour réglage de l’angle
23
Vis de fixation pour butée de profondeur de feuillurage
24
Butée de profondeur de feuillurage*
25
Patin de repos
*Les accessoires décrits ou illustrés ne sont pas tous compris dans
la fourniture. Vous trouverez les accessoires complets dans notre
programme d’accessoires.
Caractéristiques techniques
Niveau sonore et vibrations
Valeurs de mesure du niveau sonore relevées conformément
à la norme EN 60745.
Les mesures réelles (A) des niveaux sonores de l’appareil
sont : niveau de pression acoustique 84 dB(A) ; niveau d’in-
tensité acoustique 95 dB(A). Incertitude K=3 dB.
Porter une protection acoustique !
Valeurs totales des vibrations a
h
(somme vectorielle des trois
axes directionnels) et incertitude K relevées conformément à
la norme EN 60745 :
a
h
=8 m/s
2
, K=1,5 m/s
2
.
Le niveau d’oscillation indiqué dans ces instructions d’utilisa-
tion a été mesuré conformément à la norme EN 60745 et peut
être utilisé pour une comparaison d’outils électroportatifs. Il
est également approprié pour une estimation préliminaire de
la charge vibratoire.
Le niveau d’oscillation correspond aux utilisations principales
de l’outil électroportatif. Si l’outil électrique est cependant
utilisé pour d’autres applications, avec d’autres outils de tra-
vail ou avec un entretien non approprié, le niveau d’oscillation
peut être différent. Ceci peut augmenter considérablement la
charge vibratoire pendant toute la durée de travail.
Pour une estimation précise de la charge vibratoire, il est re-
commandé de prendre aussi en considération les périodes
pendant lesquelles l’appareil est éteint ou en fonctionnement,
mais pas vraiment utilisé. Ceci peut réduire considérable-
ment la charge vibratoire pendant toute la durée de travail.
Déterminez des mesures de protection supplémentaires pour
protéger l’utilisateur des effets de vibrations, telles que par
exemple : entretien de l’outil électrique et des outils de travail,
maintenir les mains chaudes, organisation judicieuse des
opérations de travail.
Déclaration de conformité
Nous déclarons sous notre propre responsabilité que le pro-
duit décrit sous « Caractéristiques techniques » est en confor-
mité avec les normes ou documents normatifs suivants :
EN 60745 conformément aux termes des réglementations en
vigueur 2011/65/UE, 2004/108/CE, 2006/42/CE.
Dossier technique (2006/42/CE) auprès de :
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
07.09.2011
Montage
f
Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.
Changement d’outil
f
Attention lors du changement de la lame de rabot. Ne
pas toucher les bords tranchants des lames de rabot.
Danger de blessures par les bords tranchants.
N’utilisez que des lames de rabot au carbure (HM/TC) d’origi-
ne Bosch.
Rabot
GHO 26-82
Professional
N° d’article
0 601 594 1..
0 601 594 3..
Puissance nominale absorbée
W
710
Puissance utile débitée
W
400
Vitesse à vide
tr/min
16500
Profondeur de coupe
mm
0 – 2,6
Profondeur de feuillure
mm
0 – 9
Largeur de rabot max.
mm
82
Poids suivant EPTA-Procedure
01/2003
kg
2,6
Classe de protection
/
II
Ces indications sont valables pour une tension nominale de [U] 230 V.
Ces indications peuvent varier pour des tensions plus basses ainsi que
pour des versions spécifiques à certains pays.
Respectez impérativement le numéro d’article se trouvant sur la plaque
signalétique de l’outil électroportatif. Les désignations commerciales
des différents outils électroportatifs peuvent varier.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Engineering Director
PT/ESI
OBJ_DOKU-27761-001.fm Page 18 Thursday, September 8, 2011 4:26 PM
Français |
19
Bosch Power Tools
2 609 140 741 | (8.9.11)
La lame de rabot au carbure (HM/TC) dispose de deux bords
tranchants et elle est réversible. Lorsque les deux bords tran-
chants sont émoussés, la lame de rabot
13
doit être rempla-
cée par une nouvelle. La lame de rabot au carbure (HM/TC) ne
doit pas être réaffûtée.
Démontage de la lame de rabot (voir figure A)
Pour tourner ou remplacer la lame de rabot
13
, continuez à
tourner la tête de lames
10
jusqu’à ce qu’elle soit parallèle au
patin de rabot
7
.
n
Desserrez les deux vis de fixation
12
à l’aide de la clé mâ-
le pour vis à six pans
14
d’environ 1 – 2 tours.
o
Si nécessaire, desserrez l’élément de serrage
11
en don-
nant un léger coup à l’aide d’un outil approprié, p. ex. ca-
le en bois.
p
Faites sortir par le côté la lame de rabot
13
de la tête de
lames
10
à l’aide d’une pièce en bois.
Montage de la lame de rabot (voir figure B)
Grâce à la rainure de guidage de la lame de rabot, le réglage en
hauteur reste toujours le même lorsqu’on change ou qu’on
tourne la lame.
Si nécessaire, nettoyez le logement des lames dans l’élément
de serrage
11
et la lame de rabot
13
.
Lors du montage de la lame de rabot, veillez à ce qu’elle repo-
se correctement dans le guidage de l’élément de serrage
11
.
La lame de rabot doit être montée
au milieu du patin de ra-
bot
7
et correctement orientée par rapport à celui-ci. Ensuite,
serrez les deux vis de fixation
12
à l’aide de la clé mâle pour vis
à six pans creux
14
.
Note :
Avant de mettre l’appareil en fonctionnement, contrô-
lez si les vis de fixation
12
sont bien fixées. Tournez la tête de
lames
10
manuellement et assurez-vous que la lame de rabot
ne frôle nulle part.
Aspiration de poussières/de copeaux
f
Les poussières de matériaux tels que peintures contenant
du plomb, certains bois, minéraux ou métaux, peuvent être
nuisibles à la santé. Entrer en contact ou aspirer les pous-
sières peut entraîner des réactions allergiques et/ou des
maladies respiratoires auprès de l’utilisateur ou de person-
nes se trouvant à proximité.
Certaines poussières telles que les poussières de chêne ou
de hêtre sont considérées comme cancérigènes, surtout
en association avec des additifs pour le traitement du bois
(chromate, lazure). Les matériaux contenant de l’amiante
ne doivent être travaillés que par des personnes qualifiées.
– Si possible, utilisez un dispositif d’aspiration des pous-
sières approprié au matériau.
– Veillez à bien aérer la zone de travail.
– Il est recommandé de porter un masque respiratoire
avec un niveau de filtration de classe P2.
Respectez les règlements spécifiques aux matériaux à trai-
ter en vigueur dans votre pays.
Nettoyez régulièrement l’éjection des copeaux
3
. Pour le net-
toyage d’une éjection de copeaux obstruée, utilisez un moyen
approprié, p. ex. pièce en bois, air comprimé etc.
f
Ne pas mettre les mains dans l’éjecteur de copeaux.
Il y
a risque de blessures avec les parties en rotation.
Pour garantir une aspiration optimale, utilisez toujours un dis-
positif d’aspiration externe ou un sac à poussières/à copeaux.
Aspiration externe de copeaux (voir figure C)
L’éjection des copeaux peut être branchée des deux côtés sur
un tuyau d’aspiration (Ø 35 mm)
15
(accessoire).
Raccordez le tuyau d’aspiration
15
à un aspirateur (accessoi-
re). Vous trouverez un tableau pour le raccordement aux dif-
férents aspirateurs à la fin des ces instructions d’utilisation.
L’aspirateur doit être approprié au matériau à travailler.
Pour l’aspiration de poussières particulièrement nuisibles à la
santé, cancérigènes ou sèches, utilisez des aspirateurs spéci-
fiques.
Aspiration interne (voir figure C)
Pour de petits travaux, il est possible de monter un sac à pous-
sières/à copeaux (accessoire)
16
. Introduisez la tubulure du
sac à poussière fermement dans l’éjecteur de copeaux
3
. Vi-
dez à temps le sac à poussières/à copeaux
16
afin de toujours
disposer d’une puissance optimale d’aspiration.
Ejection des copeaux optionnelle
Le levier de commutation
6
permet de diriger l’éjection des
copeaux
3
soit vers la droite soit vers la gauche. Poussez tou-
jours le levier de commutation
6
complètement dans la direc-
tion souhaitée jusqu’à ce qu’il s’encliquette. La direction
d’éjection choisie est marquée par une flèche sur le levier de
commutation
6
.
Mise en marche
Modes opératoires
Réglage de la profondeur de coupe
Le bouton tournant
2
permet de régler la profondeur de cou-
pe en continu de 0–2,6 mm à l’aide de la graduation
1
(graduation=0,1 mm).
Patin de repos (voir figure G)
Le patin de repos
25
permet de déposer l’outil électroportatif
immédiatement après l’opération sans courir le risque d’en-
dommager la pièce à travailler ou la lame de rabot. Durant
l’opération, le patin de repos
25
est basculé vers le haut et la
partie arrière du patin de rabot
7
est libérée.
Note :
Le patin de repos
25
ne doit pas être démonté.
Mise en service
f
Tenez compte de la tension du réseau ! La tension de la
source de courant doit correspondre aux indications se
trouvant sur la plaque signalétique de l’outil électro-
portatif. Les outils électroportatifs marqués 230 V
peuvent également fonctionner sur 220 V.
Mise en Marche/Arrêt
Pour la
mise en service
de l’outil électroportatif, poussez
d’abord
le dispositif de déverrouillage de mise en marche
4
vers l’arrière ; appuyez
ensuite
sur l’interrupteur Marche/Ar-
rêt
5
et maintenez-le appuyé.
OBJ_DOKU-27761-001.fm Page 19 Thursday, September 8, 2011 4:26 PM
20
| Français
2 609 140 741 | (8.9.11)
Bosch Power Tools
Pour
arrêter
l’outil électroportatif, relâchez l’interrupteur
Marche/Arrêt
5
.
Note :
Pour des raisons de sécurité, il n’est pas possible de
verrouiller l’interrupteur Marche/Arrêt
5
, mais celui-ci doit
rester constamment appuyé pendant le travail de sciage.
Instructions d’utilisation
Processus de rabotage (voir figure G)
Réglez la profondeur de coupe désirée et positionnez l’outil
électroportatif avec la partie avant du patin de rabot
7
sur la
pièce à travailler.
f
N’approchez l’outil électroportatif de la pièce à tra-
vailler que quand l’appareil est en marche.
Sinon, il y a
risque d’un contrecoup, au cas où l’outil se coincerait dans
la pièce.
Mettez l’outil électroportatif en marche et approchez-le de la
surface à travailler en appliquant une vitesse d’avance régu-
lière.
Afin d’obtenir des surfaces de haute qualité, n’appliquez
qu’une vitesse d’avance modérée et exercez la pression sur le
milieu du patin de rabot.
Lorsqu’il s’agit de travailler des matériaux durs, tels que le
bois dur, et d’utiliser la largeur maximale de coupe, réglez sur
de petites profondeurs de coupe et, le cas échéant, réduisez
la vitesse d’avance.
Une vitesse d’avance trop élevée réduit la qualité de la surface
de la pièce à travailler et peut provoquer une obturation rapi-
de de l’éjection des copeaux.
Seules les lames de rabot aiguisées vous assurent un bon tra-
vail de coupe et ménagent l’outil électroportatif.
Le patin de repos intégré
25
permet également de reprendre
un processus de rabotage interrompu à un endroit quelcon-
que sur la pièce à travailler :
– Apposez l’outil électroportatif avec le patin de repos rabat-
tu vers le bas sur l’endroit de la pièce que l’on veut conti-
nuer à travailler.
– Mettez l’outil électroportatif en fonctionnement.
– Déplacez la pression exercée vers le patin de rabot avant et
poussez lentement l’outil électroportatif vers l’avant (
n
).
Ainsi, le patin de repos se trouve rabattu vers le haut (
o
)
de sorte que la partie arrière du patin de rabot repose à
nouveau sur la pièce à travailler.
– Guidez l’outil électroportatif sur la surface à travailler en
appliquant une vitesse d’avance régulière (
p
).

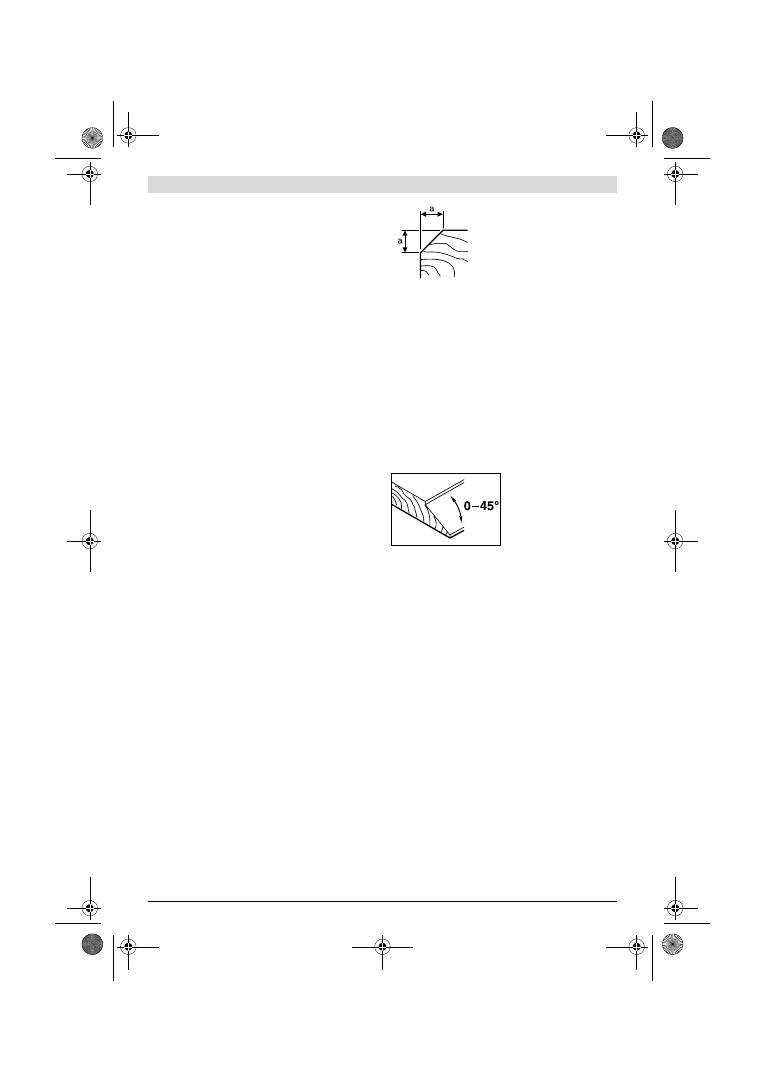

Chanfreinage des bords (voir figure H)
Les rainures en V se trouvant dans le patin de rabot
avant permettent de chanfreiner rapidement et facilement les
bords des pièces. Suivant la largeur de la feuillure, utilisez la
rainure en V correspondante. Posez à cet effet le rabot avec la
rainure en V sur le bord de la pièce à travailler et guidez l’outil
le long du bord.
Raboter avec butée parallèle/butée angulaire
(voir figures D–F)
Montez la butée parallèle
17
ou la butée angulaire
21
à l’aide
de la vis de fixation
20
sur l’outil électroportatif. En fonction
de l’utilisation, montez la butée de profondeur de feuillurage
24
à l’aide de la vis de fixation
23
sur l’outil électroportatif.
Desserrez l’écrou de blocage
19
et réglez la largeur de feuillu-
re souhaitée sur la graduation
18
. Resserrez l’écrou de bloca-
ge
19
.
Réglez la profondeur de feuillure souhaitée au moyen de la bu-
tée de profondeur de feuillurage
24
.
Répétez le processus de rabotage plusieurs fois jusqu’à ce
que la profondeur souhaitée de la feuillure soit atteinte. Gui-
dez le rabot en exerçant une pression latérale.
Chanfreinage avec butée angulaire
Pour chanfreiner des feuillu-
res et des surfaces, réglez
l’angle d’hélice nécessaire à
l’aide du dispositif de réglage
de l’angle
22
.
Entretien et Service Après-Vente
Nettoyage et entretien
f
Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.
f
Veillez à ce que l’outil électroportatif ainsi que les ouïes
de ventilation soient toujours propres afin d’obtenir un
travail impeccable et sûr.
Assurez-vous que le patin de repos
25
puisse toujours libre-
ment bouger et nettoyez-le régulièrement.
Lorsque les balais sont usés, l’appareil électroportatif s’arrête
automatiquement. L’appareil électroportatif doit être envoyé
auprès d’un service après-vente pour y faire effectuer les tra-
vaux d’entretien (pour les adresses, voir chapitre « Service
Après-Vente et Assistance Des Clients ».
Si, malgré tous les soins apportés à la fabrication et au contrô-
le de l’appareil, celui-ci présentait un défaut, la réparation ne
doit être confiée qu’à une station de Service Après-Vente
agréée pour outillage Bosch.
Pour toute demande de renseignement ou commande de piè-
ces de rechange, précisez-nous impérativement le numéro
d’article à dix chiffres de l’outil électroportatif indiqué sur la
plaque signalétique.
Rainure utilisée
Mesure a
(mm)
aucune
0 – 4
petite
2 – 6
moyen
4 – 9
grande
6 – 10
OBJ_DOKU-27761-001.fm Page 20 Thursday, September 8, 2011 4:26 PM
