Bosch GHO 26-82 Professional: Dansk
Dansk: Bosch GHO 26-82 Professional
42
| Dansk
2 609 140 741 | (8.9.11)
Bosch Power Tools
f
Houd het elektrische gereedschap en de ventilatieope-
ningen altijd schoon om goed en veilig te werken.
Zorg ervoor dat de parkeerschoen
25
vrij kan lopen en reinig
deze regelmatig.
Als de koolborstels versleten zijn, wordt het elektrische ge-
reedschap automatisch uitgeschakeld. Het elektrische ge-
reedschap moet voor onderhoud aan de klantenservice wor-
den verzonden. Zie voor adressen het gedeelte
„Klantenservice en advies”.
Mocht het elektrische gereedschap ondanks zorgvuldige fa-
bricage- en testmethoden toch defect raken, dient de repara-
tie te worden uitgevoerd door een erkende klantenservice
voor Bosch elektrische gereedschappen.
Vermeld bij vragen en bestellingen van vervangingsonderde-
len altijd het uit tien cijfers bestaande zaaknummer volgens
het typeplaatje van het elektrische gereedschap.
Klantenservice en advies
Onze klantenservice beantwoordt uw vragen over reparatie
en onderhoud van uw product en over vervangingsonderde-
len. Explosietekeningen en informatie over vervangingson-
derdelen vindt u ook op:
www.bosch-pt.com
De medewerkers van onze klantenservice adviseren u graag
bij vragen over de aankoop, het gebruik en de instelling van
producten en toebehoren.
Nederland
Tel.: +31 (076) 579 54 54
Fax: +31 (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
België
Tel.: +32 2 588 0589
Fax: +32 2 588 0595
E-mail: outillage.gereedschap@be.bosch.com
Afvalverwijdering
Elektrische gereedschappen, toebehoren en verpakkingen
moeten op een voor het milieu verantwoorde wijze worden
hergebruikt.
Gooi elektrische gereedschappen niet bij het huisvuil.
Alleen voor landen van de EU:
Volgens de Europese richtlijn 2002/96/EG
over elektrische en elektronische oude ap-
paraten en de omzetting van de richtlijn in
nationaal recht moeten niet meer bruikbare
elektrische gereedschappen apart worden
ingezameld en op een voor het milieu ver-
antwoorde wijze worden hergebruikt.
Wijzigingen voorbehouden.
Dansk
Sikkerhedsinstrukser
Generelle sikkerhedsinstrukser til el-værktøj
Læs alle sikkerhedsinstrukser og an-
visninger.
I tilfælde af manglende over-
holdelse af sikkerhedsinstrukserne og anvisningerne er der ri-
siko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle sikkerhedsinstrukser og anvisninger til se-
nere brug.
Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“
refererer til netdrevet el-værktøj (med netkabel) og akkudre-
vet el-værktøj (uden netkabel).
Sikkerhed på arbejdspladsen
f
Sørg for, at arbejdsområdet er rent og rigtigt belyst.
Uorden eller uoplyste arbejdsområder øger faren for
uheld.
f
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser,
hvor der findes brændbare væsker, gasser eller støv.
El-værktøj kan slå gnister, der kan antænde støv eller dampe.
f
Sørg for, at andre personer og ikke mindst børn holdes
væk fra arbejdsområdet, når maskinen er i brug.
Hvis
man distraheres, kan man miste kontrollen over maskinen.
Elektrisk sikkerhed
f
El-værktøjets stik skal passe til kontakten. Stikket må
under ingen omstændigheder ændres. Brug ikke adap-
terstik sammen med jordforbundet el-værktøj.
Uæn-
drede stik, der passer til kontakterne, nedsætter risikoen
for elektrisk stød.
f
Undgå kropskontakt med jordforbundne overflader
som f.eks. rør, radiatorer, komfurer og køleskabe.
Hvis
din krop er jordforbundet, øges risikoen for elektrisk stød.
f
Maskinen må ikke udsættes for regn eller fugt.
Ind-
trængning af vand i et el-værktøj øger risikoen for elektrisk
stød.
f
Brug ikke ledningen til formål, den ikke er beregnet til
(f.eks. må man aldrig bære el-værktøjet i ledningen,
hænge el-værktøjet op i ledningen eller rykke i lednin-
gen for at trække stikket ud af kontakten). Beskyt led-
ningen mod varme, olie, skarpe kanter eller maskinde-
le, der er i bevægelse.
Beskadigede eller indviklede
ledninger øger risikoen for elektrisk stød.
f
Hvis el-værktøjet benyttes i det fri, må der kun benyt-
tes en forlængerledning, der er egnet til udendørs
brug.
Brug af forlængerledning til udendørs brug nedsæt-
ter risikoen for elektrisk stød.
f
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige
omgivelser, skal der bruges et HFI-relæ.
Brug af et
HFI-relæ reducerer risikoen for at få elektrisk stød.
Personlig sikkerhed
f
Det er vigtigt at være opmærksom, se, hvad man laver,
og bruge el-værktøjet fornuftigt. Brug ikke noget
el-værktøj, hvis du er træt, har nydt alkohol eller er på-
ADVARSEL
OBJ_DOKU-27761-001.fm Page 42 Thursday, September 8, 2011 4:26 PM
Dansk |
43
Bosch Power Tools
2 609 140 741 | (8.9.11)
virket af medikamenter eller euforiserende stoffer.
Få
sekunders uopmærksomhed ved brug af el-værktøjet kan
føre til alvorlige personskader.
f
Brug beskyttelsesudstyr og hav altid beskyttelsesbril-
ler på.
Brug af sikkerhedsudstyr som f.eks. støvmaske,
skridsikkert fodtøj, beskyttelseshjelm eller høreværn af-
hængig af maskintype og anvendelse nedsætter risikoen
for personskader.
f
Undgå utilsigtet igangsætning. Kontrollér, at el-værk-
tøjet er slukket, før du tilslutter det til strømtilførslen
og/eller akkuen, løfter eller bærer det.
Undgå at bære
el-værktøjet med fingeren på afbryderen og sørg for, at
el-værktøjet ikke er tændt, når det sluttes til nettet, da det-
te øger risikoen for personskader.
f
Gør det til en vane altid at fjerne indstillingsværktøj el-
ler skruenøgle, før el-værktøjet tændes.
Hvis et stykke
værktøj eller en nøgle sidder i en roterende maskindel, er
der risiko for personskader.
f
Undgå en anormal legemsposition. Sørg for at stå sik-
kert, mens der arbejdes, og kom ikke ud af balance.
Dermed har du bedre muligheder for at kontrollere
el-værktøjet, hvis der skulle opstå uventede situationer.
f
Brug egnet arbejdstøj. Undgå løse beklædningsgen-
stande eller smykker. Hold hår, tøj og handsker væk fra
dele, der bevæger sig.
Dele, der er i bevægelse, kan gribe
fat i løstsiddende tøj, smykker eller langt hår.
f
Hvis støvudsugnings- og opsamlingsudstyr kan monte-
res, er det vigtigt, at dette tilsluttes og benyttes kor-
rekt.
Brug af en støvopsugning kan reducere støvmæng-
den og dermed den fare, der er forbundet støv.
Omhyggelig omgang med og brug af el-værktøj
f
Undgå overbelastning af maskinen. Brug altid et
el-værktøj, der er beregnet til det stykke arbejde, der
skal udføres.
Med det passende el-værktøj arbejder man
bedst og mest sikkert inden for det angivne effektområde.
f
Brug ikke et el-værktøj, hvis afbryder er defekt.
Et
el-værktøj, der ikke kan startes og stoppes, er farlig og skal
repareres.
f
Træk stikket ud af stikkontakten og/eller fjern akkuen,
inden maskinen indstilles, der skiftes tilbehørsdele, el-
ler maskinen lægges fra.
Disse sikkerhedsforanstaltnin-
ger forhindrer utilsigtet start af el-værktøjet.
f
Opbevar ubenyttet el-værktøj uden for børns række-
vidde. Lad aldrig personer, der ikke er fortrolige med
maskinen eller ikke har gennemlæst disse instrukser,
benytte maskinen.
El-værktøj er farligt, hvis det benyttes
af ukyndige personer.
f
El-værktøjet bør vedligeholdes omhyggeligt. Kontrol-
ler, om bevægelige maskindele fungerer korrekt og ik-
ke sidder fast, og om delene er brækket eller beskadi-
get, således at el-værktøjets funktion påvirkes. Få
beskadigede dele repareret, inden maskinen tages i
brug.
Mange uheld skyldes dårligt vedligeholdte el-værk-
tøjer.
f
Sørg for, at skæreværktøjer er skarpe og rene.
Omhyg-
geligt vedligeholdte skæreværktøjer med skarpe skære-
kanter sætter sig ikke så hurtigt fast og er nemmere at føre.
f
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis-
se instrukser. Tag hensyn til arbejdsforholdene og det
arbejde, der skal udføres.
Anvendelse af el-værktøjet til
formål, som ligger uden for det fastsatte anvendelsesom-
råde, kan føre til farlige situationer.
Service
f
Sørg for, at el-værktøj kun repareres af kvalificerede
fagfolk og at der kun benyttes originale reservedele.
Dermed sikres størst mulig maskinsikkerhed.
Sikkerhedsinstrukser til høvle
f
Cutteren skal stå stille, før du lægger el-værktøjet fra
dig.
En fritliggende, roterende cutter kan sætte sig fast i
overfladen, hvilket kan føre til alvorlige kvæstelser, og at
man mister kontrollen over maskinen.
f
Hold kun fast i el-værktøjet i de isolerede gribeflader,
cutteren kan ramme dets eget netkabel.
Kontakt med en
spændingsførende ledning kan også sætte maskinens me-
taldele under spænding, hvilket kan føre til elektrisk stød.
f
Fastgør og sikre emnet på et stabilt underlag med tvin-
ger eller på anden måde.
Holder du kun emnet med hån-
den eller mod din krop, er det labilt, hvilket kan medføre,
at du taber kontrollen.
f
Anvend egnede søgeinstrumenter til at finde frem til
skjulte forsyningsledninger eller kontakt det lokale
forsyningsselskab.
Kontakt med elektriske ledninger kan
føre til brand og elektrisk stød. Beskadigelse af en gasled-
ning kan føre til eksplosion. Brud på et vandrør kan føre til
materiel skade eller elektrisk stød.
f
Stik ikke fingrene ind i spånudkastningsåbningen.
Du
kan blive kvæstet af roterende dele.
f
El-værktøjet skal altid være tændt, når det føres hen til
emnet.
Ellers er der fare for tilbageslag, hvis indsatsværk-
tøjet sætter sig fast i emnet.
f
Når der arbejdes med høvlen, skal den altid holdes på
en sådan måde, at høvlens sål ligger flad på emnet.
El-
lers kan høvlen komme til at sidde i klemme, og det kan fø-
re til kvæstelser.
f
Høvl aldrig hen over metalgenstande, søm eller skruer.
Høvlejern og høvlejernsaksel kan blive beskadiget og føre
til øgede vibrationer.
Beskrivelse af produkt og ydelse
Læs alle sikkerhedsinstrukser og anvisnin-
ger.
I tilfælde af manglende overholdelse af
sikkerhedsinstrukserne og anvisningerne er
der risiko for elektrisk stød, brand og/eller al-
vorlige kvæstelser.
Klap venligst foldesiden med illustration af produktet ud og
lad denne side være foldet ud, mens du læser betjeningsvej-
ledningen.
OBJ_DOKU-27761-001.fm Page 43 Thursday, September 8, 2011 4:26 PM
44
| Dansk
2 609 140 741 | (8.9.11)
Bosch Power Tools
Beregnet anvendelse
El-værktøjet er beregnet til – på fast underlag – at høvle i træ-
materialer som f.eks. bjælker og brædder. Den kan også be-
nyttes til at afskrå kanter og til at false.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til
illustrationen af el-værktøjet på illustrationssiden.
1
Spåndybdeskala
2
Drejeknap til indstilling af spåndybde (isoleret gribeflade)
3
Spånudkaståbning (højre/venstre efter ønske)
4
Kontaktspærre til start-stop-kontakt
5
Start-stop-kontakt
6
Omstillingsarm til spånudkastretning
7
Høvlsål
8
V-not
9
Håndgreb (isoleret gribeflade)
10
Knivhoved
11
Spændeelement til høvlejern
12
Fastgørelsesskrue til høvlejern
13
HM/TC-høvlejern
14
Unbraconøglen
15
Opsugningsslange (Ø 35 mm)*
16
Støv-/spånepose*
17
Parallelanslag
18
Skala til falsbredde
19
Fastspændingsmøtrik til indstilling af falsbredde
20
Fastgørelsesskrue til parallel-/vinkelanslag
21
Vinkelanslag*
22
Fastspændingsmøtrik til vinkelindstilling
23
Fastgørelsesskrue til falsdybdeanslag
24
Falsdybdeanslag*
25
Frastillingsbeskyttelse
*Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er
ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo-
res tilbehørsprogram.
Tekniske data
Støj-/vibrationsinformation
Måleværdier for støj beregnet iht. EN 60745.
Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau
84 dB(A); lydeffektniveau 95 dB(A). Usikkerhed K=3 dB.
Brug høreværn!
Samlede vibrationsværdier a
h
(vektorsum for tre retninger)
og usikkerhed K beregnet iht. EN 60745:
a
h
=8 m/s
2
, K=1,5 m/s
2
.
Det svingningsniveau, der er angivet i nærværende instrukser, er
blevet målt iht. en standardiseret måleproces i EN 60745, og kan
bruges til at sammenligne el-værktøjer. Det er også egnet til en
foreløbig vurdering af svingningsbelastningen.
Det angivede svingningsniveau repræsenterer de væsentlige
anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes
til andre formål, med afvigende indsatsværktøj eller utilstræk-
kelig vedligeholdelse, kan svingningsniveauet afvige. Dette
kan føre til en betydelig forøgelse af svingningsbelastningen i
hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastningen bør der
også tages højde for de tider, i hvilke værktøjet er slukket eller
godt nok kører, men rent faktisk ikke anvendes. Dette kan fø-
re til en betydelig reduktion af svingningsbelastningen i hele
arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af
brugeren mod svingningers virkning som f.eks.: Vedligehol-
delse af el-værktøj og indsatsværktøj, holde hænder varme,
organisation af arbejdsforløb.
Overensstemmelseserklæring
Vi erklærer under almindeligt ansvar, at det produkt, der er
beskrevet under „Tekniske data“, er i overensstemmelse med
følgende standarder eller normative dokumenter: EN 60745
iht. bestemmelserne i direktiverne 2011/65/EU,
2004/108/EF, 2006/42/EF.
Teknisk dossier (2006/42/EF) ved:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
07.09.2011
Høvl
GHO 26-82
Professional
Typenummer
0 601 594 1..
0 601 594 3..
Nominel optagen effekt
W
710
Afgiven effekt
W
400
Omdrejningstal, ubelastet
min
-1
16500
Spåndybde
mm
0 – 2,6
Falsdybde
mm
0 – 9
Max. høvlbredde
mm
82
Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angi-
velser kan variere ved afvigende spændinger og i landespecifikke udfø-
relser.
Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for
de enkelte el-værktøjer kan variere.
Vægt svarer til EPTA-Procedure
01/2003
kg
2,6
Beskyttelsesklasse
/
II
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Engineering Director
PT/ESI
Høvl
GHO 26-82
Professional
Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angi-
velser kan variere ved afvigende spændinger og i landespecifikke udfø-
relser.
Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for
de enkelte el-værktøjer kan variere.
OBJ_DOKU-27761-001.fm Page 44 Thursday, September 8, 2011 4:26 PM
Dansk |
45
Bosch Power Tools
2 609 140 741 | (8.9.11)
Montering
f
Træk stikket ud af stikkontakten, før der udføres arbej-
de på el-værktøjet.
Værktøjsskift
f
Pas på ved skift af høvlejern. Tag ikke fat i høvlejernets
skærekanter.
Du kan komme til skade, da skærekanterne
er skarpe.
Anvend kun originale Bosch HM/TC-høvleknive.
Høvlejernet af hårdmetal (HM/TC) har 2 skær og kan vendes.
Er begge skærekanter uskarpe, skal høvlejernet
13
skiftes.
HM/TC-høvlejernet må ikke efterslibes.
Høvlejern afmonteres (se Fig. A)
Høvlejernet vendes eller udskiftes
13
ved at dreje knivhove-
det
10
, til det står parallelt med høvlens sål
7
.
n
Løsne de 2 fastgørelsesskruer
12
ca.
1 – 2 omdrejninger med unbraconøglen
14
.
o
Hvis det er nødvendigt, løsnes spændeelementet
11
ved
at slå let på det med et egnet værktøj (f.eks. trækil).
p
Skub høvlejerenet
13
med et stykke træk sidevendt ud af
knivhovedet
10
.
Høvlejern monteres (se Fig. B)
Styrenoten i høvlejernet gør, at højdeindstillingen altid er den
samme, når det udskiftes og vendes.
Hvis det er nødvendigt, rengøres knivsædet i spændeelemen-
tet
11
og høvlejernet
13
.
Kontrollér ved monteringen af høvlejernet, at det sidder kor-
rekt i spændeelementets holdeføring
11
. Høvlejernet skal
monteres og indstilles
i midten i forhold til høvlesålen
7
.
Spænd herefter de 2 fastgørelsesskruer
12
med unbraconøg-
len
14
.
Bemærk:
Kontrollér før ibrugtagningen, at fastgørelsesskrue-
rne
12
sidder fast. Drej knivhovedet
10
manuelt igennem og
sikre, at høvlejernet ikke strejfer nogensteder.
Støv-/spånudsugning
f
Støv fra materialer som f.eks. blyholdig maling, nogle træ-
sorter, mineraler og metal kan være sundhedsfarlige. Be-
røring eller indånding af støv kan føre til allergiske reaktio-
ner og/eller åndedrætssygdomme hos brugeren eller
personer, der opholder sig i nærheden af arbejdspladsen.
Bestemt støv som f.eks. ege- eller bøgestøv gælder som
kræftfremkaldende, især i forbindelse med ekstra stoffer
til træbehandling (chromat, træbeskyttelsesmiddel). As-
bestholdigt materiale må kun bearbejdes af fagfolk.
– Brug helst en støvopsugning, der egner sig til materia-
let.
– Sørg for god udluftning af arbejdspladsen.
– Det anbefales at bære åndeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de mate-
rialer, der skal bearbejdes.
Rengør spånudkastet
3
med regelmæssige mellemrum. Ren-
gør et tilstoppet spånudkast med et egnet værktøj (f.eks. træ-
stykke, trykluft osv.).
f
Stik ikke fingrene ind i spånudkastningsåbningen.
Du
kan blive kvæstet af roterende dele.
Anvend altid en fremmed støvsuger eller en støv-/spånpose
for at sikre en optimal opsugning.
Opsugning med fremmed støvsuger (se Fig. C)
På spånudkastet kan der på begge sider anbringes en opsug-
ningsslange (Ø 35 mm)
15
(tilbehør).
Forbind opsugningsslangen
15
med en støvsuger (tilbehør).
En oversigt over tilslutning af forskellige støvsugere findes ba-
gest i denne vejledning.
Støvsugeren skal være egnet til det materiale, som skal opsu-
ges.
Anvend en specialstøvsuger til opsugning af særligt sund-
hedsfarligt, kræftfremkaldende eller tørt støv.
Egen opsugning (se Fig. C)
Til mindre arbejde kan man tilslutte en støv-/spånpose (tilbe-
hør)
16
. Anbring støvposens studs fast i spånudkastet
3
. Tøm
støv-/spåneposen
16
rettidigt, da sugeeffekten ellers forrin-
ges.
Valgbar spånudkaståbning
Med omstillingsarmen
6
benyttes til at stille spånudkaståb-
ningen
3
til højre eller venstre. Tryk altid omstillingsarmen
6
,
til den falder rigtigt i slutposition. Den valgte retning for
spånudkaståbningen vises med pilens symbol på omstillings-
armen
6
.
Brug
Funktioner
Indstilling af spåndybde
Med drejehovedet
2
indstilles spåndybden trinløst med
0–2,6 mm vha. spåndybdeskalaen
1
(skaladeling = 0,1 mm).
Frastillingsbeskyttelse (se Fig. G)
Frastillingsbeskyttelsen
25
gør det muligt at frastille el-værk-
tøjet umiddelbart efter, at arbejdet er færdigt, uden at der er
fare for, at emne eller høvlejern beskadiges. Under høvlear-
bejdet svinges frastillingsbeskyttelsen
25
op og den bageste
del af høvlesålen
7
frigives.
Bemærk:
Frastillingsbeskyttelsen
25
må ikke demonteres.
Ibrugtagning
f
Kontrollér netspændingen! Strømkildens spænding
skal stemme overens med angivelserne på el-værktø-
jets typeskilt. El-værktøj til 230 V kan også tilsluttes
220 V.
Tænd/sluk
El-værktøjet
tages i brug
ved
først
at aktivere kontaktspær-
ren
4
og
herefter
trykke på start-stop-kontakten
5
og holde
den nede.
El-værktøjet
slukkes
ved at slippe start-stop-kontakten
5
.
Bemærk:
Af sikkerhedstekniske grunde kan start-stop-kon-
takten
5
ikke fastlåses; den skal trykkes ned og holdes nede,
så længe saven er i drift.
OBJ_DOKU-27761-001.fm Page 45 Thursday, September 8, 2011 4:26 PM
46
| Dansk
2 609 140 741 | (8.9.11)
Bosch Power Tools
Arbejdsvejledning
Høvlearbejde (se Fig. G)
Indstil den ønskede spåndybde og anbring el-værktøjets for-
reste del af høvlesålen
7
op ad menet.
f
El-værktøjet skal altid være tændt, når det føres hen til
emnet.
Ellers er der fare for tilbageslag, hvis indsatsværk-
tøjet sætter sig fast i emnet.
Tænd for el-værktøjet og før det med jævn fremføring hen
over den overflade, der skal høvles.
Førsteklasses overflader opnås kun, når der arbejdes med lil-
le fremføring, og trykket udøves på midten af høvlesålen.
Ved bearbejdning af hårde materialer (f.eks. hårdt træ) samt
ved udnyttelse af den max. høvlebredde må der kun indstilles
små spåndybder, og høvlefremføringen skal evt. reduceres.
For stor fremføring forringer overfladekvaliteten og kan føre
til hurtig tilstopning af spånudkaståbningen.
Kun skarpe høvleknive har en høj skæreydelse og skåner el-
værktøjet.
Den integrerede frastillingsbeskyttelse
25
gør det også muligt
at fortsætte høvlearbejdet efter afbrydelse af høvlearbejdet
et eller andet sted på emnet:
– Anbring el-værktøjet det sted på emnet, hvor arbejdet skal
fortsættes, med nedadklappet frastillingsbeskyttelse.
– Tænd for el-værktøjet.
– Forskyd trykket på den forreste del af høvlesålen og skub
el-værktøjet langsomt fremad (
n
). Frastillingsbeskyttel-
sen svinges op (
o
), så den bageste del af høvlesålen igen
hviler på emnet.
– Før el-værktøjet med jævn fremføring hen over den over-
flade, der skal bearbejdes (
p
).
Rejfning af kanter (se Fig. H)
V-noterne i den forreste høvlesål muliggør hurtig og nem rejf-
ning af emnets kanter. Anvend den pågældende V-not afhæn-
gigt af den ønskede fasbredde. Anbring høvlen med V-noten
på emnets kant og før den langs med denne.
Høvling med parallelanslag/vinkelanslag (se Fig. D–F)
Montér parallelanslaget
17
hhv. vinkelanslaget
21
på el-værk-
tøjet med fastgørelsesskruen
20
. Montér afhængigt af arbej-
dets art falsdybdeanslaget
24
på el-værktøjet med fastgørel-
sesskruen
23
.
Løsne stillemøtrikken
19
og indstil den ønskede falsebredde
på skalaen
18
. Spænd stillemøtrikken
19
igen.
Indstil den ønskede falsedybde med falsedybdeanslaget
24
.
Gennemfør høvlearbejdet flere gange, indtil den ønskede fals-
dybde er nået. Før høvlen på en sådan måde, at trykket ud-
øves fra siden.

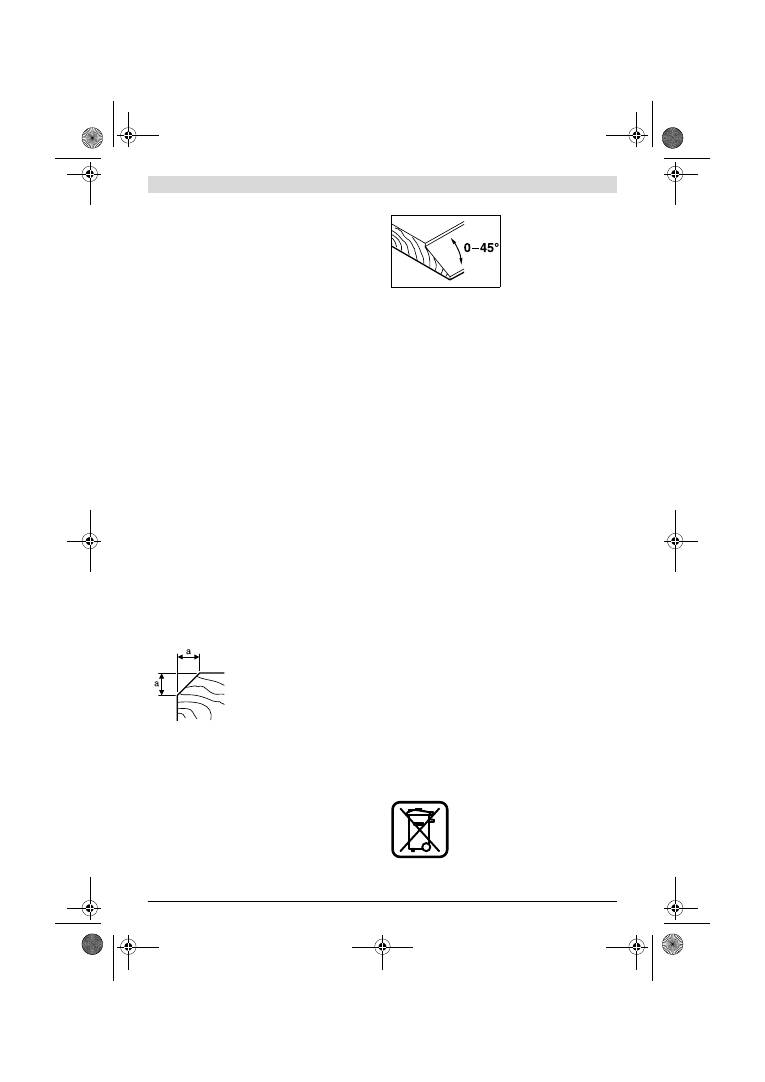

Afskråning med vinkelanslag
Indstil til afskråning af false
og flader den nødvendige vin-
kel med vinkelindstillingen
22
.
Vedligeholdelse og service
Vedligeholdelse og rengøring
f
Træk stikket ud af stikkontakten, før der udføres arbej-
de på el-værktøjet.
f
El-værktøj og el-værktøjets ventilationsåbninger skal
altid holdes rene for at sikre et godt og sikkert arbejde.
Hold frastillingsbeskyttelsen
25
, så den går frit og rengør den
med regelmæssige mellemrum.
El-værktøjet stopper automatisk, når kulbørsterne skal ud-
skiftes. El-værktøjet skal serviceres på et autoriseret værk-
sted (adresse findes i afsnittet „Kundeservice og kunderåd-
givning“).
Skulle el-værktøjet trods omhyggelig fabrikation og kontrol
holde op med at fungere, skal reparationen udføres af et auto-
riseret serviceværksted for Bosch-elektroværktøj.
El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid
angives ved forespørgsler og bestilling af reservedele.
Kundeservice og kunderådgivning
Kundeservice besvarer dine spørgsmål vedr. reparation og
vedligeholdelse af dit produkt samt reservedele. Reservedel-
stegninger og informationer om reservedele findes også under:
www.bosch-pt.com
Bosch kundeservice-team vil gerne hjælpe dig med at besvare
spørgsmål vedr. køb, anvendelse og indstilling af produkter
og tilbehør.
Dansk
Bosch Service Center
Telegrafvej 3
2750 Ballerup
Tlf. Service Center: +45 (4489) 8855
Fax: +45 (4489) 87 55
E-Mail: vaerktoej@dk.bosch.com
Bortskaffelse
El-værktøj, tilbehør og emballage skal genbruges på en miljø-
venlig måde.
Smid ikke el-værktøj ud sammen med det almindelige hus-
holdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2002/96/EF
om affald af elektrisk og elektronisk udstyr
skal kasseret elektrisk udstyr indsamles se-
parat og genbruges iht. gældende miljøfor-
skrifter.
Ret til ændringer forbeholdes.
Anvendt not
Mål a (mm)
ingen
0 – 4
lille
2 – 6
middel
4 – 9
stor
6 – 10
OBJ_DOKU-27761-001.fm Page 46 Thursday, September 8, 2011 4:26 PM
