Blanjanje sa graničnikom paralelnosti/kutnim
graničnikom (vidjeti slike D–F)
Ugradite na električni alat graničnik paralelnosti
17
, odnosno
kutni graničnik
21
sa vijkom za pričvršćenje
20
. Ovisno od
primjene, ugradite graničnik dubine ureza
24
sa vijkom za
pričvršćenje
23
na električni alat.
Otpustite maticu za utvrđivanje
19
i namjestite željenu širinu
ureza na skali
18
. Ponovno stegnite maticu za utvrđivanje
19
.
Sa graničnikom dubine utora
24
odgovarajuće namjestite
željenu dubinu ureza.
Provedite postupak blanjanja više puta, sve dok se ne
postigne željena dubina ureza. Blanju vodite sa bočnim
pritiskom nalijeganja.

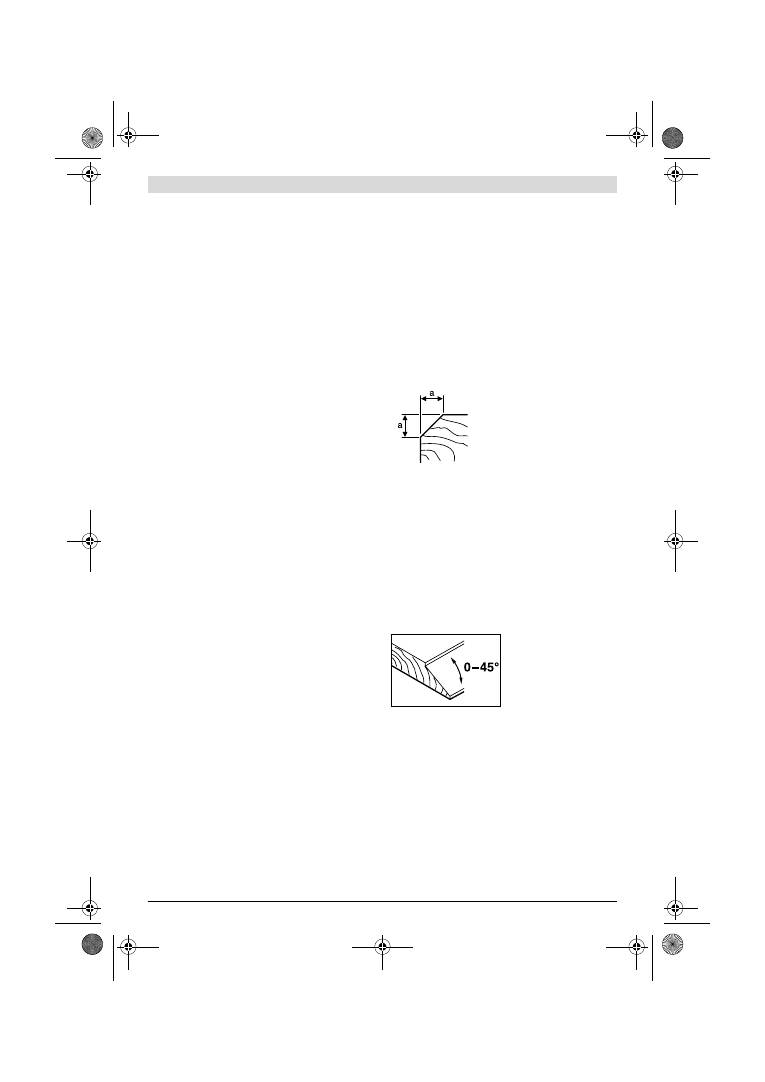

Skošenje sa kutnim graničnikom
Kod skošenja ureza i površina
namjestite potreban kut
skošenja sa maticom za
utvrđivanje
22
.
Održavanje i servisiranje
Održavanje i čišćenje
f
Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.
f
Električni alat i otvore za hlađenje održavajte čistim
kako bi se moglo dobro i sigurno raditi.
Održavajte slobodni hod stopala za odlaganje
25
i redovito ga
čistite.
Kada se istroše ugljene četkice električni alat će se sam
isključiti. Električni alat se za održavanje mora poslati u servis,
na jednu od adresa navedenu u poglavlju
„
Servis za kupce i
savjetovanje kupaca
“
.
Ako bi električni alat unatoč brižljivih postupaka izrade i
ispitivanja ipak prestao raditi, popravak treba prepustiti
ovlaštenom servisu za Bosch električne alate.
Za slučaj povratnih upita ili naručivanja rezervnih dijelova,
molimo vas neizostavno navedite 10-znamenkasti kataloški
broj sa tipske pločice električnog alata.
Servis za kupce i savjetovanje kupaca
Naš servis će odgovoriti na vaša pitanja o popravku i
održavanju vašeg proizvoda, kao i o rezervnim dijelovima.
Crteže u rastavljenom obliku i informacije o rezervnim
dijelovima možete naći i na našoj adresi:
www.bosch-pt.com
Tim Bosch savjetnika za kupce rado će odgovoriti na vaša
pitanja o kupnji, primjeni i podešavanju proizvoda i pribora.
Hrvatski
Robert Bosch d.o.o
Kneza Branimira 22
10040 Zagreb
Tel.: +385 (01) 295 80 51
Fax: +386 (01) 5193 407
Zbrinjavanje
Električni alat, pribor i ambalažu treba dovesti na ekološki
prihvatljivu ponovnu primjenu.
Električne alate ne bacajte u kućni otpad!
Samo za zemlje EU:
Prema Europskim smjernicama
2002/96/EZ za električne i elektroničke
stare uređaje, električni alati koji više nisu
uporabivi moraju se odvojeno sakupiti i
dovesti na ekološki prihvatljivu ponovnu
primjenu.
Zadržavamo pravo na promjene.
Eesti
Ohutusnõuded
Üldised ohutusjuhised
Kõik ohutusnõuded ja juhised
tuleb läbi lugeda.
Ohutusnõuete ja
juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju
ja/või rasked vigastused.
Hoidke kõik ohutusnõuded ja juhised edasiseks
kasutamiseks hoolikalt alles.
Allpool kasutatud mõiste „Elektriline tööriist“ käib
võrgutoitega (toitejuhtmega) elektriliste tööriistade ja
akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.
Ohutusnõuded tööpiirkonnas
f
Töökoht peab olema puhas ja hästi valgustatud.
Töökohas valitsev segadus ja hämarus võib põhjustada
õnnetusi.
f
Ärge kasutage elektrilist tööriista plahvatusohtlikus
keskkonnas, kus leidub tuleohtlikke vedelikke, gaase
või tolmu.
Elektrilistest tööriistadest lööb sädemeid, mis
võivad tolmu või aurud süüdata.
f
Elektrilise tööriista kasutamise ajal hoidke lapsed ja
teised isikud töökohast eema.
Kui Teie tähelepanu
kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.
Elektriohutus
f
Elektrilise tööriista pistik peab pistikupessa sobima.
Pistiku kallal ei tohi teha mingeid muudatusi. Ärge
kasutage kaitsemaandusega elektriliste tööriistade
puhul adapterpistikuid.
Muutmata pistikud ja sobivad
pistikupesad vähendavad elektrilöögi saamise riski.
Korištena dimenzija
utora a
(mm)
nema
0
–
4
mala
2
–
6
srednja
4
–
9
velika
6
–
10
TÄHELEPANU
OBJ_DOKU-27761-001.fm Page 126 Thursday, September 8, 2011 4:26 PM
Eesti |
127
Bosch Power Tools
2 609 140 741 | (8.9.11)
f
Vältige kehakontakti maandatud pindadega, nagu
torud, radiaatorid, pliidid ja külmikud.
Kui Teie keha on
maandatud, on elektrilöögi oht suurem.
f
Hoidke seadet vihma ja niiskuse eest.
Kui elektrilisse
tööriista on sattunud vett, on elektrilöögi oht suurem.
f
Ärge kasutage toitejuhet otstarvetel, milleks see ei ole
ette nähtud, näiteks elektrilise tööriista kandmiseks,
ülesriputamiseks või pistiku pistikupesast
väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli,
teravate servade ja seadme liikuvate osade eest.
Kahjustatud või keerduläinud toitejuhtmed suurendavad
elektrilöögi ohtu.
f
Kui töötate elektrilise tööriistaga vabas õhus, kasutage
ainult selliseid pikendusjuhtmeid, mida on lubatud
kasutada ka välistingimustes.
Välistingimustes kasuta-
miseks sobiva pikendusjuhtme kasutamine vähendab
elektrilöögi ohtu.
f
Kui elektrilise tööriista kasutamine niiskes
keskkonnas on vältimatu, kasutage
rikkevoolukaitselülitit.
Rikkevoolukaitselüliti kasu-
tamine vähendab elektrilöögi ohtu.
Inimeste turvalisus
f
Olge tähelepanelik, jälgige, mida Te teete, ning toimige
elektrilise tööriistaga töötades kaalutletult. Ärge
kasutage elektrilist tööriista, kui olete väsinud või
uimastite, alkoholi või ravimite mõju all.
Hetkeline
tähelepanematus seadme kasutamisel võib põhjustada
tõsiseid vigastusi.
f
Kandke isikukaitsevahendeid ja alati kaitseprille.
Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate
turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kand-
mine
–
sõltuvalt elektrilise tööriista tüübist ja kasutusalast –
vähendab vigastuste ohtu.
f
Vältige seadme tahtmatut käivitamist. Enne pistiku
ühendamist pistikupessa, aku ühendamist seadme
külge, seadme ülestõstmist ja kandmist veenduge, et
elektriline tööriist on välja lülitatud.
Kui hoiate
elektrilise tööriista kandmisel sõrme lülitil või ühendate
vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla
õnnetused.
f
Enne elektrilise tööriista sisselülitamist eemaldage
selle küljest reguleerimis- ja mutrivõtmed.
Seadme
pöörleva osa küljes olev reguleerimis- või mutrivõti võib
põhjustada vigastusi.
f
Vältige ebatavalist kehaasendit. Võtke stabiilne
tööasend ja hoidke kogu aeg tasakaalu.
Nii saate
elektrilist tööriista ootamatutes olukordades paremini
kontrollida.
f
Kandke sobivat rõivastust. Ärge kandke laiu riideid ega
ehteid. Hoidke juuksed, rõivad ja kindad seadme
liikuvatest osadest eemal.
Lotendavad riided, ehted või
pikad juuksed võivad sattuda seadme liikuvate osade
vahele.
f
Kui on võimalik paigaldada tolmueemaldus- ja
tolmukogumisseadiseid, veenduge, et need on
seadmega ühendatud ja et neid kasutatakse õigesti.
Tolmueemaldusseadise kasutamine vähendab tolmust
põhjustatud ohte.
Elektriliste tööriistade hoolikas käsitsemine ja
kasutamine
f
Ärge koormake seadet üle. Kasutage töö tegemiseks
selleks ettenähtud elektrilist tööriista.
Sobiva
elektrilise tööriistaga töötate ettenähtud jõudluspiirides
efektiivsemalt ja ohutumalt.
f
Ärge kasutage elektrilist tööriista, mille lüliti on rikkis.
Elektriline tööriist, mida ei ole enam võimalik lülitist sisse
ja välja lülitada, on ohtlik ning tuleb parandada.
f
Tõmmake pistik pistikupesast välja ja/või eemaldage
seadmest aku enne seadme reguleerimist, tarvikute
vahetamist ja seadme ärapanekut.
See ettevaatus-
abinõu väldib elektrilise tööriista soovimatut käivitamist.
f
Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele
kättesaamatus kohas. Ärge laske seadet kasutada
isikutel, kes seadet ei tunne või pole siintoodud
juhiseid lugenud.
Asjatundmatute isikute käes on
elektrilised tööriistad ohtlikud.
f
Hoolitsege seadme eest korralikult. Kontrollige, kas
seadme liikuvad osad töötavad veatult ega kiildu kiini.
Veenduge, et seadme detailid ei ole murdunud või
kahjustatud määral, mis mõjutab seadme töökindlust.
Laske kahjustatud detailid enne seadme kasutamist
parandada.
Paljude õnnetuste põhjuseks on halvasti
hooldatud elektrilised tööriistad.
f
Hoidke lõiketarvikud teravad ja puhtad.
Hoolikalt
hooldatud, teravate lõikeservadega lõiketarvikud
kiilduvad harvemini kinni ja neid on lihtsam juhtida.
f
Kasutage elektrilist tööriista, lisavarustust, tarvikuid
jne vastavalt siintoodud juhistele ning nii, nagu
konkreetse seadmetüübi jaoks ette nähtud. Arvestage
seejuures töötingimuste ja teostatava töö iseloomuga.
Elektriliste tööriistade nõuetevastane kasutamine võib
põhjustada ohtlikke olukordi.
Teenindus
f
Laske elektrilist tööriista parandada ainult
kvalifitseeritud spetsialistidel, kes kasutavad
originaalvaruosi.
Nii tagate püsivalt seadme ohutu töö.
Ohutusnõuded höövlite kasutamisel
f
Ärge pange seadet käest enne teravõlli seiskumist.
Katmata pöörlev teravõll võib pinda kinni kiilduda ja
põhjustada kontrolli kaotuse seadme üle, mille tagajärjeks
võivad olla rasked vigastused.
f
Hoidke elektrilist tööriista ainult isoleeritud
käepidemest, sest teravõll võib tabada tööriista enda
toitejuhet.
Kontakt pinge all oleva elektrijuhtmega võib
pingestada seadme metallosad ja põhjustada elektrilöögi.
f
Kinnitage toorik pitskruvi või mõne muu
kinnitusvahendi abil stabiilse aluse külge.
Kui hoiate
toorikut vaid käega või surute seda vastu oma keha, jääb
toorik liikuvaks, mistõttu võite kaotada selle üle kontrolli.
f
Varjatult paiknevate elektrijuhtmete, gaasi- või
veetorude avastamiseks kasutage sobivaid
otsimisseadmeid või pöörduge kohaliku elektri-, gaasi-
või veevarustusfirma poole.
Kokkupuutel
OBJ_DOKU-27761-001.fm Page 127 Thursday, September 8, 2011 4:26 PM
128
| Eesti
2 609 140 741 | (9.9.11)
Bosch Power Tools
elektrijuhtmetega tekib tulekahju- ja elektrilöögioht.
Gaasitorustiku vigastamisel tekib plahvatusoht. Veeto-
rustiku vigastamine põhjustab materiaalse kahju ja võib
tekitada elektrilöögi.
f
Ärge viige oma käsi laastu väljaviskeavasse.
Pöörlevad
osad võivad Teid vigastada.
f
Viige seade töödeldava esemega kokku alles siis, kui
seade on sisse lülitatud.
Vastasel korral tekib tagasilöögi
oht, kui tarvik toorikus kinni kiildub.
f
Töötamisel hoidke höövlit alati nii, et höövlitald toetub
kogu pinna ulatuses toorikule.
Vastasel korral võib
höövel kaldu vajuda, pinda kinni kiilduda ja vigastusi
tekitada.
f
Hööveldamisel vältige höövlitera kokkupuudet
metallesemete, naelte ja kruvidega.
Tera ja teravõll
võivad kahjustuda ja suurendada vibratsiooni.
Seadme ja selle funktsioonide
kirjeldus
Kõik ohutusnõuded ja juhised tuleb läbi
lugeda.
Ohutusnõuete ja juhiste eiramise
tagajärjeks võib olla elektrilöök, tulekahju
ja/või rasked vigastused.
Avage kokkuvolditud lehekülg, millel on toodud joonised
seadme kohta, ja jätke see kasutusjuhendi lugemise ajaks
lahti.
Nõuetekohane kasutamine
Seade on ette nähtud puitmaterjalide, näiteks prusside ja
laudade hööveldamiseks, kusjuures seadme alustald peab
kindlalt toetuma töödeldavale materjalile. Seade sobib ka
servade faasimiseks ja õnardamiseks.
Seadme osad
Seadme osade numeratsiooni aluseks on jooniste leheküljel
toodud numbrid.
1
Hööveldussügavuse skaala
2
Pöördnupp hööveldussügavuse reguleerimiseks
(isoleeritud haardepind)
3
Laastu väljaviskeava (väljaviske suund valikuliselt
paremale/vasakule)
4
Lüliti (sisse/välja) sisselülitustõkis
5
Lüliti (sisse/välja)
6
Laastu väljaviske suuna muutmise hoob
7
Höövlitald
8
V-sooned
9
Käepide (isoleeritud haardepind)
10
Tera pea
11
Höövlitera kinnituselement
12
Höövlitera kinnituskruvi
13
HM/TC-höövlitera
14
Sisekuuskantvõti
15
Imivoolik (
Ø
35 mm)*
16
Tolmu-/laastukott*
17
Paralleelrakis
18
Õnarduslaiuse skaala
19
Õnarduslaiuse fikseerimiskruvi
20
Paralleelrakise/nurgajuhiku kinnituskruvi
21
Nurgajuhik*
22
Nurga regulaatori fikseerimiskruvi
23
Õnardussügavuspiiriku kinnituskruvi
24
Õnardussügavuspiirik*
25
Seisutald
*Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel
kujutatud või kasutusjuhendis nimetatud lisatarvikuid.
Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.
Tehnilised andmed
Andmed müra/vibratsiooni kohta
Müra mõõdetud vastavalt standardile EN 60745.
Seadme A-karakteristikuga mõõdetud müratase on üldjuhul:
helirõhu tase 84 dB(A); müravõimsuse tase 95 dB(A).
Mõõtemääramatus K=3 dB.
Kasutage kuulmiskaitsevahendeid!
Vibratsioonitase a
h
(kolme telje vektorsumma) ja mõõtemää-
ramatus K, kindlaks tehtud kooskõlas standardiga EN 60745:
a
h
=8 m/s
2
, K=1,5 m/s
2
.
Käesolevas juhendis toodud vibratsioon on mõõdetud
standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab
kasutada elektriliste tööriistade omavaheliseks
võrdlemiseks. See sobib ka vibratsiooni esialgseks
hindamiseks.
Toodud vibratsioonitase on tüüpiline elektrilise tööriista
kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista
kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid
või kui tööriista hooldus pole piisav, võib vibratsioonitase
kõikuda. See võib vibratsiooni tööperioodi jooksul tunduvalt
suurendada.
Höövel
GHO 26-82
Professional
Tootenumber
0 601 594 1..
0 601 594 3..
Nimivõimsus
W
710
Väljundvõimsus
W
400
Tühikäigupöörded
min
-1
16500
Hööveldussügavus
mm
0
–
2,6
Õnardussügavus
mm
0
–
9
Max höövelduslaius
mm
82
Kaal EPTA-Procedure 01/2003
järgi
kg
2,6
Kaitseaste
/
II
Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja
kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed
varieeruda.
Pöörake palun tähelepanu oma tööriista andmesildil toodud
tootenumbrile. Seadmete kaubanduslik tähistus võib olla erinev.
OBJ_DOKU-27761-001.fm Page 128 Friday, September 9, 2011 8:45 AM
Eesti |
129
Bosch Power Tools
2 609 140 741 | (9.9.11)
Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka
aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid
tegelikult tööle rakendamata. See võib vibratsiooni
tööperioodi jooksul tunduvalt vähendada.
Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju
eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu
ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv
töökorraldus.
Vastavus normidele
Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“
kirjeldatud toode vastab järgmistele standarditele või
normdokumentidele: EN 60745 vastavalt direktiivide
2011/65/EL, 2004/108/EÜ, 2006/42/EÜ.
Tehniline toimik (2006/42/EÜ) saadaval:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
07.09.2011
Montaaž
f
Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
Tarviku vahetus
f
Höövlitera vahetamisel olge ettevaatlik! Ärge võtke
kinni höövlitera lõikeservadest.
Teravad lõikeservad
võivad Teid vigastada.
Kasutage üksnes Boschi originaal-HM/TC-höövliterasid.
Kõvametallist (HM/TC) höövlitera on 2 lõikeservaga ja seda
saab pöörata. Kui mõlemad lõikeservad on nürid, tuleb
höövlitera
13
välja vahetada. HM/TC-höövlitera ei tohi
teritada.
Höövlitera mahavõtmine (vt joonist A)
Höövlitera
13
pööramiseks või asendamiseks keerake
höövlitera
10
seni, kuni see on paralleelne höövlitallaga
7
.
n
Keerake 2 kinnituskruvi
12
sisekuuskantvõtmega
14
umbes 1
–
2 pööret lahti.
o
Vajaduse korral vabastage kinnituselement
11
, andes
sellele sobiva esemega, näiteks puidust kiiluga kerge
löögi.
p
Puidutükiga lükake höövlitera
13
küljelt tera peast
10
välja.
Höövlitera paigaldus (vt joonist B)
Höövlitera juhtsoon tagab tera vahetamisel või pööramisel
alati ühesuguse kõrguse.
Vajaduse korral puhastage tera alust kinnituselemendis
11
ja
höövlitera
13
.
Höövlitera paigaldamisel veenduge, et see kinnitub
kinnituselemendi
11
juhikusse korrektselt. Höövlitera tuleb
paigaldada höövlitalla
7
suhtes tsentreeritult. Seejärel
keerake 2 kinnituskruvi
12
sisekuuskantvõtmega
14
kinni.
Märkus:
Enne seadme töölerakendamist veenduge, et
kinnituskruvid
12
on tugevasti kinni pingutatud. Keerake tera
pead
10
ühe pöörde võrra käsitsi ja veenduge, et höövlitera ei
puutu millegi vastu.
Tolmu/saepuru äratõmme
f
Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja
metalli tolm võib kahjustada tervist. Tolmuga kokkupuude
ja tolmu sissehingamine võib põhjustada seadme kasutajal
või läheduses viibivatel inimestel allergilisi reaktsioone
ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on
vähkitekitava toimega, iseäranis kombinatsioonis
puidutöötlemisel kasutatavate lisaainetega (kromaadid,
puidukaitsevahendid). Asbesti sisaldavat materjali
tohivad töödelda üksnes vastava ala asjatundjad.
–
Kasutage konkreetse materjali eemaldamiseks sobivat
tolmuimejat.
–
Tagage töökohas hea ventilatsioon.
–
Soovitav on kasutada hingamisteede kaitsemaski
filtriga P2.
Pidage kinni töödeldavate materjalide suhtes Teie riigis
kehtivatest eeskirjadest.
Puhastage laastu väljaviskeava
3
regulaarselt. Ummistunud
laastu väljaviskeava puhastamiseks kasutage sobivat tööriista
või eset, näiteks puidutükki, suruõhku vm.
f
Ärge viige oma käsi laastu väljaviskeavasse.
Pöörlevad
osad võivad Teid vigastada.
Optimaalse tolmuimemise tagamiseks kasutage alati eraldi
tolmuimejat või tolmu-/laastukotti.
Tolmueemaldus eraldi seadmega (vt joonist C)
Laastu väljaviskeava külge saab mõlemale poole kinnitada
imivooliku (
Ø
35 mm)
15
(lisatarvik).
Kasutage äratõmbevoolikut
15
koos tolmuimejaga
(lisatarvik). Ülevaate erinevate tolmuimejatega ühendamise
võimalustest leiate käesoleva kasutusjuhendi lõpust.
Tolmuimeja peab töödeldava materjali tolmu imemiseks
sobima.
Tervistkahjustava, kantserogeense ja kuiva tolmu
eemaldamiseks kasutage spetsiaaltolmuimejat.
Integreeritud tolmuimemine (vt joonist C)
Väiksemate tööde korral võite külge ühendada tolmu-/
laastukoti (lisatarvik)
16
. Asetage tolmukoti liitmik laastu
väljaviskeavasse
3
. Tühjendage tolmu-/laastukotti
16
õigeaegselt, et tolmuimemisvõimsus säiliks.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Engineering Director
PT/ESI
OBJ_DOKU-27761-001.fm Page 129 Friday, September 9, 2011 8:45 AM
130
| Eesti
2 609 140 741 | (8.9.11)
Bosch Power Tools
Laastu väljaviske suuna reguleerimine
Hoovaga
6
saab laastu väljaviske suunda
3
reguleerida
paremale või vasakule. Suruge hoob
6
alati lõppasendisse,
kuni see fikseerub kohale. Valitud laastu väljaviske suunda
näitab hooval
6
olev noolesümbol.
Kasutus
Kasutusviisid
Hööveldussügavuse reguleerimine
Pöördnupuga
2
saab hööveldussügavust vahemikus
0
–
2,6 mm hööveldussügavuse skaala
1
abil (skaala jaotus =
0,1 mm) sujuvalt reguleerida.
Seisutald (vt joonist G)
Seisutald
25
võimaldab seadet kohe pärast tööoperatsiooni
käest panna, ilma et tekiks tooriku või höövlitera
kahjustamise ohtu. Töötamise ajaks tõmmatakse seisutald
25
üles ja höövlitalla
7
tagumine osa vabaneb.
Märkus:
Seisutalda
25
ei tohi maha võtta.
Seadme kasutuselevõtt
f
Pöörake tähelepanu võrgupingele! Võrgupinge peab
ühtima tööriista andmesildil märgitud pingega.
Andmesildil toodud 230 V seadmeid võib kasutada ka
220 V võrgupinge korral.
Sisse-/väljalülitus
Seadme
töölerakendamiseks
vajutage
kõigepealt
sisselülitustõkisele
4
ja
seejärel
lülitile (sisse/välja)
5
ja
hoidke seda all.
Seadme
väljalülitamiseks
vabastage lüliti (sisse/välja)
5
.
Märkus:
Ohutuse huvides ei ole võimalik lülitit (sisse/välja)
5
lukustada, vaid seda tuleb töötamise ajal kogu aeg hoida
sissevajutatud asendis.
Tööjuhised
Hööveldamine (vt joonist G)
Reguleerige välja soovitud hööveldussügavus ja asetage
seade höövlitalla
7
eesmise osaga toorikule.
f
Viige seade töödeldava esemega kokku alles siis, kui
seade on sisse lülitatud.
Vastasel korral tekib tagasilöögi
oht, kui tarvik toorikus kinni kiildub.
Lülitage seade sisse ja juhtige seda ühtlase ettenihkega üle
töödeldava pinna.
Kõrge pinnakvaliteedi saavutamiseks töötage vaid mõõduka
ettenihkega ja rakendage survet höövlitalla keskosale.
Kõvade materjalide, näiteks kõva puidu töötlemiseks, samuti
maksimaalse höövelduslaiuse ärakasutamiseks reguleerige
hööveldussügavus väikseks ja vajaduse korral vähendage
ettenihet.
Liigne ettenihe halvendab pinnakvaliteeti ja võib põhjustada
laastu väljaviskeava kiire ummistumise.
Ainult laitmatu kvaliteediga höövliterad tagavad hea
hööveldustulemuse ja säästavad elektrilist tööriista.
Integreeritud seisutald
25
võimaldab hööveldusprotsessi
töökatkestuse järel jätkata tooriku mis tahes kohas:
–
Tõmmake seisutald alla ja asetage seade kohta, kus tahate
hööveldamist jätkata.
–
Lülitage seade sisse.
–
Viige surve eesmisele höövlitallale ja lükake seadet
aeglaselt ette (
n
). Seejuures tõmmatakse seisutald üles
(
o
), nii et höövlitalla tagumine osa on jälle vastu toorikut.
–
Juhtige seadet ühtlase ettenihkega üle töödeldava pinna
(
p
).
Servade faasimine (vt joonist H)
Eesmises höövlitallas olevad V-sooned võimaldavad tooriku
servi kiiresti ja lihtsalt faasida. Kasutage soovitud faasile
vastavat V-soont. Asetage höövel V-soonega tooriku servale ja
juhtige seadet piki serva.
Hööveldamine paralleelrakise/nurgajuhiku abil
(vt jooniseid D
–
F)
Kinnitage paralleelrakis
17
või nurgajuhik
21
kinnituskruviga
20
seadme külge. Monteerige vastavalt kasutusotstarbele
õnardussügavuspiirik
24
kinnituskruviga
23
seadme külge.
Keerake lahti kinnitusmutter
19
ja reguleerige skaalal
18
välja
soovitud õnarduslaius. Keerake kinnitusmutter
19
uuesti
kinni.
Reguleerige õnardussügavuspiirikuga
24
välja soovitud
õnardussügavus.
Teostage hööveldusprotsessi mitu korda, kuni soovitud
õnardussügavus on saavutatud. Avaldage höövlile külgsurvet.
Nurgajuhikuga faasimine
Servade ja pindade
faasimisel reguleerige
soovitud kaldenurk välja
nurga regulaatoriga
22
.
Hooldus ja teenindus
Hooldus ja puhastus
f
Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
f
Seadme laitmatu ja ohutu töö tagamiseks hoidke seade
ja selle ventilatsiooniavad puhtad.
Hoidke seisutalda
25
nii, et see on vabalt liikuv ja puhastage
seda regulaarselt.
Kui grafiitharjad on kulunud, lülitub seade automaatselt välja.
Seade tuleb toimetada hoolduseks parandustöökotta, mille
aadressi leiate punktist „Müügijärgne teenindus ja
nõustamine“.
Kasutatud soon
Mõõt a
(mm)
puudub
0
–
4
väike
2
–
6
keskmine
4
–
9
suur
6
–
10
OBJ_DOKU-27761-001.fm Page 130 Thursday, September 8, 2011 4:26 PM
