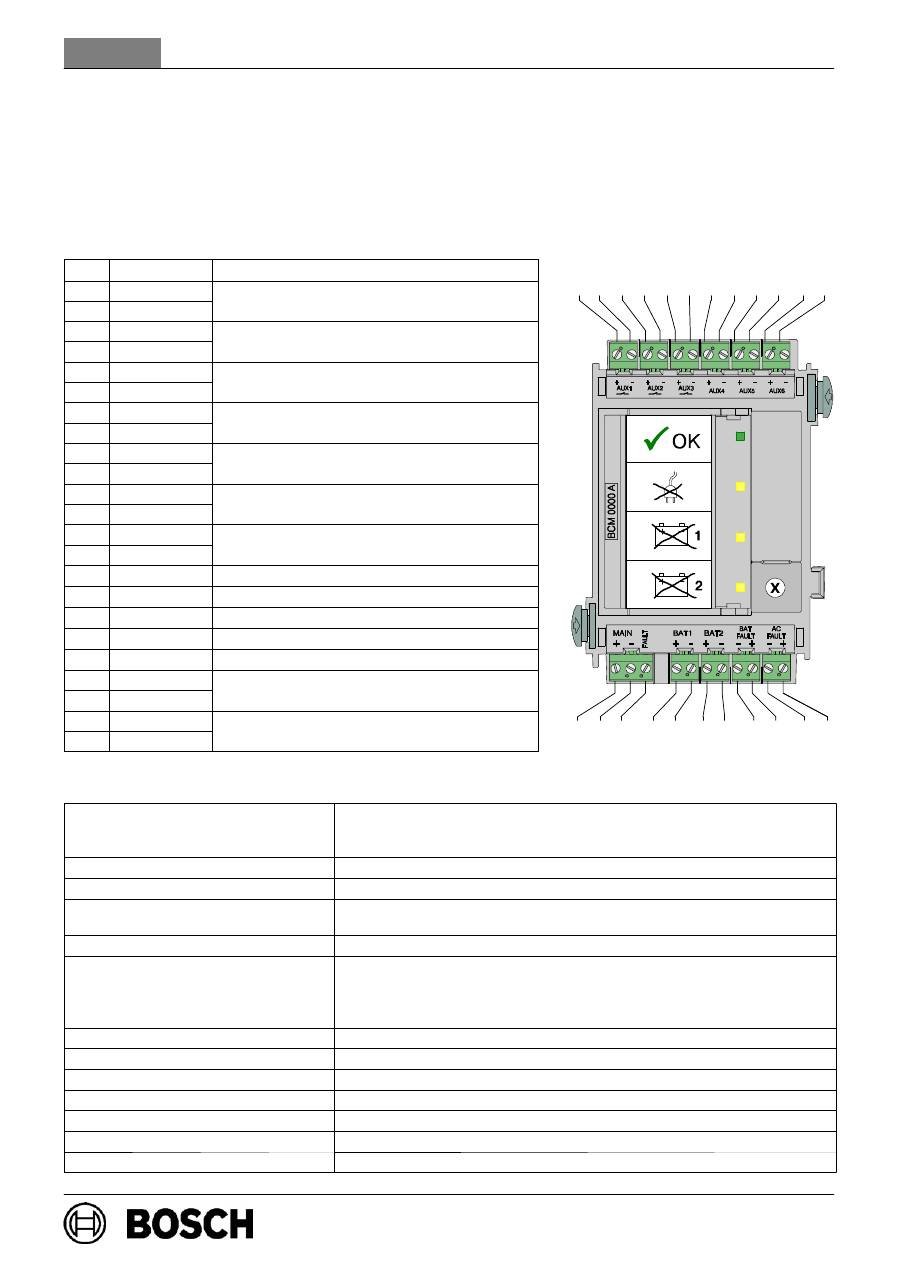

Bosch BCM 0000 A Battery Controller Module: Svenska 4.998.137.261 Produktbeskrivning för BCM 0000 A

Svenska 4.998.137.261 Produktbeskrivning för BCM 0000 A

28 / 32

ST - FIR / PRM1

4.998.153.971 / A5 / 06.2008

Funktionsbeskrivning

d Modulen övervakar panelens hela strömförsörjning och baserat på temperatur justeras batteriladdningshastigheten för optimala prestanda. d Nyckeln (X) startar manuell laddning av batteriet om batterispänningen är lägre än 22 V. På så sätt kan panelen startas utan huvudström när batterierna har laddats.

Anslutningar

Pos.

Markering

Anslutning

1

AUX1 +

Utgång med strömbrytare: +24 V/max. 1,4 A

2

AUX1 -

Utgång med strömbrytare: +24 V/max. 1,4 A

(hanterat batteri)

3

AUX2 +

Utgång med strömbrytare: +24 V/max. 1,4 A

4

AUX2 -

Utgång med strömbrytare: +24 V/max. 1,4 A

(hanterat batteri)

5

AUX3 +

Utgång med strömbrytare: +24 V/max. 1,4 A

6

AUX3 -

Utgång med strömbrytare: +24 V/max. 1,4 A

(hanterat batteri)

7

AUX4 +

Konsument, +24 V/max. 0,5 A

8

AUX4 -

Konsument, +24 V/max. 0,5 A

(hanterat batteri)

9

AUX5 +

Konsument, +24 V/max. 0,5 A

10

AUX5 -

Konsument, +24 V/max. 0,5 A

(hanterat batteri)

11

AUX6 +

Konsument, +24 V/max. 0,5 A

12

AUX6 -

Konsument, +24 V/max. 0,5 A

(hanterat batteri)

13

MAIN +

Huvudström

14

MAIN -

Huvudström

15

FAULT

Felsignal för huvudström

17

BAT1 +

Batterier 1 + 2 plus

18

BAT1 -

Batterier 1 + 2 minus

19

BAT2 +

Batterier 3 + 4 plus

20

BAT2 -

Batterier 3 + 4 minus

21

BAT FAULT -

Felsignal för batteriström

22

BAT FAULT +

Felsignal för batteriström

23

AC FAULT -

Felsignal för huvudström

24

AC FAULT +

Felsignal för huvudström

Teknisk specifikation

Indikeringsdioder och

funktionskontroller

1 grön lysdiod (huvudström på) / 3 gula lysdioder (felsignal för

huvudström samt felsignal för batterier 1/felsignal för batterier 2)

1 nyckel (laddning av batterier, start av panel utan huvudström)

Spänningskälla

20 V - 30 V DC (min - max)

Strömförbrukning

31 mA (vänteläge)/40 mA (vid driftstörning)

Strömförsörjning för modulspår

PRS 0002 / PRD 0004

Max. 6 A från huvudström

Max. 8 A batteriström

Säkerhetsstandarder

IEC 60950/EN 60950

Utgångar

3 strömbrytare (+24 V / 1,4 A) för hanterade batterier

3 konsument (+24 V / 0,5 A) för hanterade batterier

1 felsignal för batteriström (0 V / 500 mA)

1 felsignal för huvudström (0 V / 500 mA)

EMI/EMC-skydd

EN 50130-4 / EN 61000-6-3 / UL 864 / FCC Part 15

Tillåten drifttemperatur

-5

_

C . . . 50

_

C

Tillåten lagringstemperatur

-20

_

C . . . 60

_

C

Tillåten relativ fuktighet

max. 95 % icke-kondenserade

Inkapslingsmaterial och -färg

ABS-plast och halvglättad antracit (RAL 7016)

Mått (H x B x D)

ca. 127 x 96 x 60 mm (5 x 3,8 x 2,4 tum)

Vikt

ca. 185 g

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 17 18 19 20 21 22 23 24
