Bosch BCM 0000 A Battery Controller Module: Русский 4.998.137.261 Описание изделия BCM 0000 A

Русский 4.998.137.261 Описание изделия BCM 0000 A

27 / 32

ST - FIR / PRM1

4.998.153.971 / A5 / 06.2008

Функциональное описание

d

Модуль осуществляет контроль полной подачи питания на панель и, основываясь на температуре

модуля, автоматически регулирует степень заряжнности аккумуляторов, обеспечивая этим

оптимальность характеристик

d

Клавиша (X) запускает ручную зарядку аккумуляторов в случае, если ее напряжение менее 22 В.

После зарядки аккумуляторов панель можно запускать без подключения к сети.

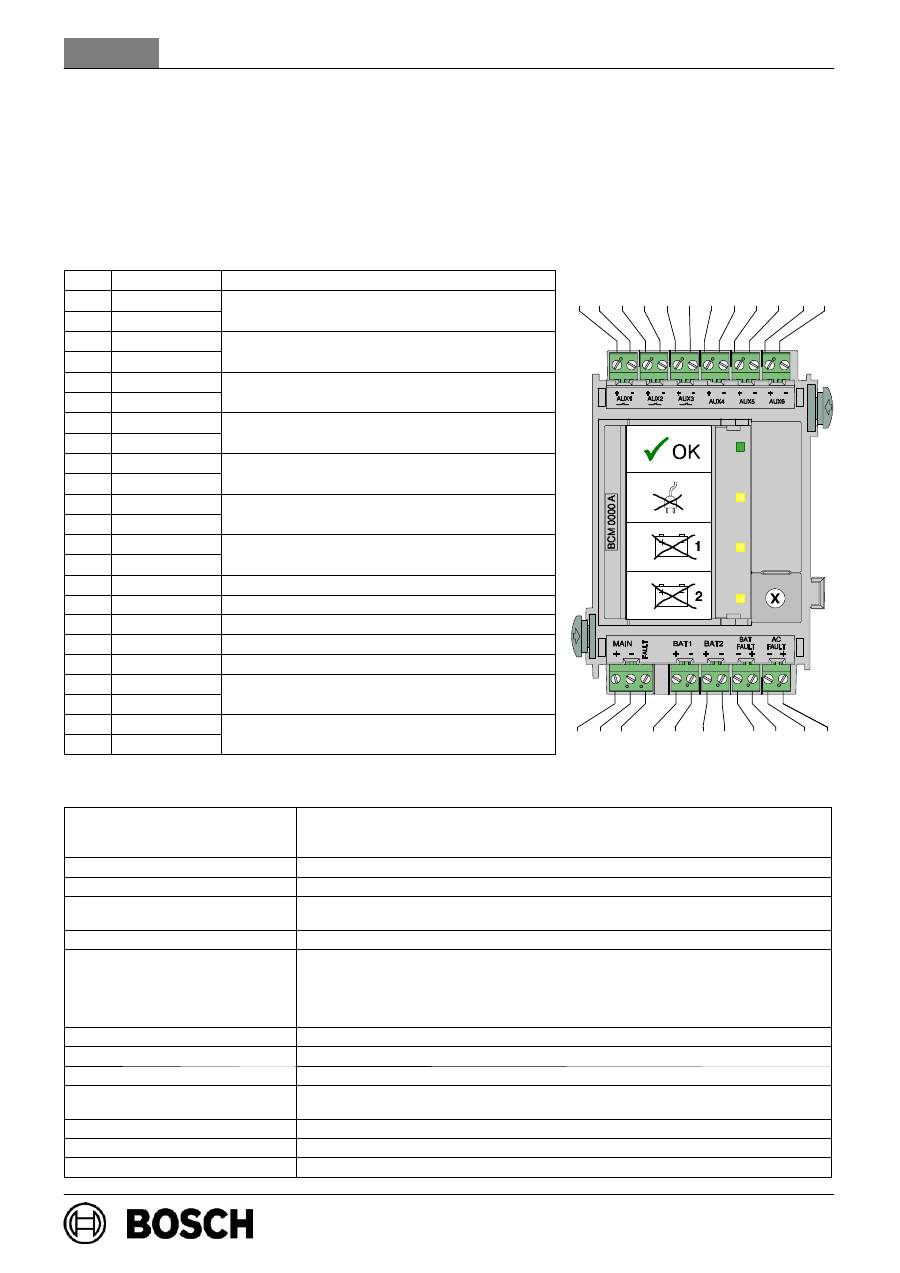

Подключения

Поз. Маркировка

Соединение

1

AUX1 +

Переключаемый выход +24 В / макс. 1,4 А

2

AUX1 -

Переключаемый выход +24 В / макс. 1,4 А

(поддержка питания от аккумуляторов)

3

AUX2 +

Переключаемый выход +24 В / макс. 1,4 А

4

AUX2 -

Переключаемый выход +24 В / макс. 1,4 А

(поддержка питания от аккумуляторов)

5

AUX3 +

Переключаемый выход +24 В / макс. 1,4 А

6

AUX3 -

Переключаемый выход +24 В / макс. 1,4 А

(поддержка питания от аккумуляторов)

7

AUX4 +

Потребление, +24 В / макс. 0,5 A

8

AUX4 -

Потребление, +24 В / макс. 0,5 A

(поддержка питания от аккумуляторов)

9

AUX5 +

Потребление, +24 В / макс. 0,5 А

10

AUX5 -

Потребление, +24 В / макс. 0,5 А

(поддержка питания от аккумуляторов)

11

AUX6 +

Потребление, +24 В / макс. 0,5 A

12

AUX6 -

Потребление, +24 В / макс. 0,5 A

(поддержка питания от аккумуляторов)

13

MAIN +

Подключение к сети

14

MAIN -

Подключение к сети

15

FAULT

Сигнал неисправности питания от сети

17

BAT1 +

Аккумуляторы 1 + 2 плюс

18

BAT1 -

Аккумуляторы 1 + 2 минус

19

BAT2 +

Аккумуляторы 3 + 4 плюс

20

BAT2 -

Аккумуляторы 3 + 4 минус

21

BAT FAULT -

Сигнал неисправности питания от

22

BAT FAULT +

Сигнал неисправности питания от

аккумуляторов

23

AC FAULT -

Сигнал неисправности питания от сети

24

AC FAULT +

Сигнал неисправности питания от сети

Техническое описание

Дисплей и действующие

элементы

1 зеленый светодиод

(эл. сеть включена) /

3 желтых светодиода

(неиспр. эл. сети, неиспр. аккумулят. 1 / неиспр. аккумулят. 2)

1 клавиша

(заряд аккумуляторов, запуск панели без подключения к сети)

Подаваемое напряжение

20 В пост.тока - 30 В пост. тока (мин - макс)

Потребляемый ток

31 мА (режим готовности) / 40 мА (при сбое)

Электропитание шин модуля

PRS 0002 / PRD 0004

Макс. 6 А от сети

Макс. 8 А от аккумуляторов

Стандарты безопасности

IEC 60950 / EN 60950

Выходы

3 переключаемых (+24 В / 1,4 А), поддержка питания от

аккумуляторов

3 потребления (+24 V / 0,5 A), поддержка питания от аккумуляторов

1 Сигнал неисправности питания от аккумуляторов (0 V / 500 mA)

1 Сигнал неисправности питания от сети (0 V / 500 mA)

Защита EMI / EMC

EN 50130-4 / EN 61000-6-3 / UL 864 / FCC часть 15

Допустимая рабочая темп.

-5

_

C . . . 50

_

C

Допустимая темп. хранения

-20

_

C . . . 60

_

C

Допустимая относительная

влажность

макс. 95 % без конденсации

Материал и цвет корпуса

Пластмасса ABS, полуматовый антразит, RAL 7016

Размеры (В x Ш x Г)

приблиз. 127 x 96 x 60 мм

Вес

приблиз. 185 г

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 17 18 19 20 21 22 23 24
