Bosch BCM 0000 A Battery Controller Module: Български 4.998.137.261 Описание на продукта BCM 0000 A

Български 4.998.137.261 Описание на продукта BCM 0000 A

8 / 32

ST - FIR / PRM1

4.998.153.971 / A5 / 06.2008

Функционално описание

d Модулът контролира пълното захранване на панела и, въз основа на температурата, регулира автоматично скоростта на зареждане на акумулаторните батерии за оптимални работни показатели. d Бутонът (X) стартира ръчното зареждане на батериите, ако напрежението на батериите е под 22 V, като панелът може да се стартира без мрежово захранване, когато батериите са заредени.

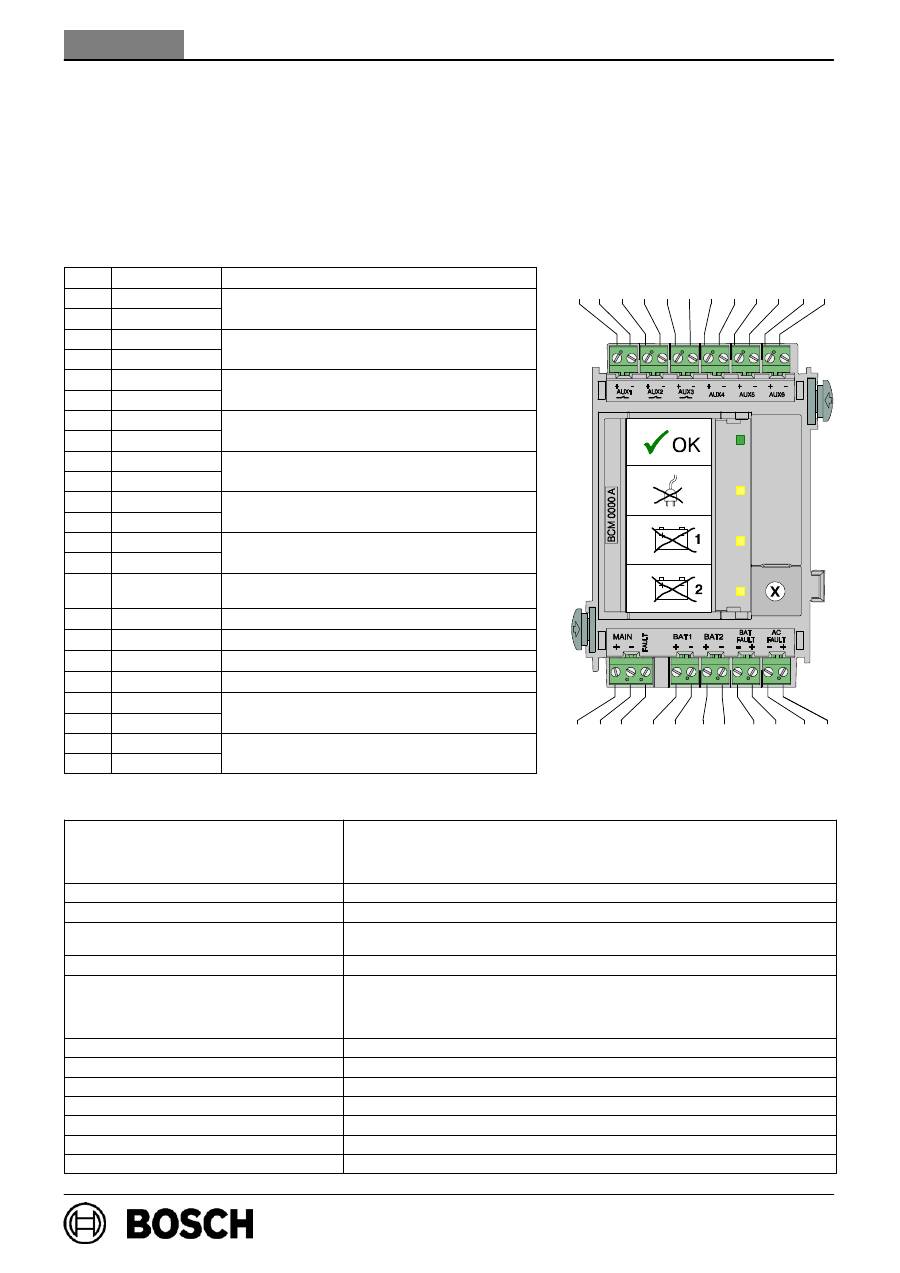

Електрическа схема

Поз. Маркировка

Свързване

1

AUX1 +

Комутируем изход +24 V / макс. 1,4 A

2

AUX1 -

Комутируем изход +24 V / макс. 1,4 A

(поддръжка на батерии)

3

AUX2 +

Комутируем изход +24 V / макс. 1,4 A

4

AUX2 -

Комутируем изход +24 V / макс. 1,4 A

(поддръжка на батерии)

5

AUX3 +

Комутируем изход +24 V / макс. 1,4 A

6

AUX3 -

Комутируем изход +24 V / макс. 1,4 A

(поддръжка на батерии)

7

AUX4 +

Консуматор, +24 V / макс. 0,5 A

8

AUX4 -

Консуматор, +24 V / макс. 0,5 A

(поддръжка на батерии)

9

AUX5 +

Консуматор, +24 V / макс. 0,5 A

10

AUX5 -

Консуматор, +24 V / макс. 0,5 A

(поддръжка на батерии)

11

AUX6 +

Консуматор, +24 V / макс. 0,5 A

12

AUX6 -

Консуматор, +24 V / макс. 0,5 A

(поддръжка на батерии)

13

MAIN +

Мрежово захранване

14

MAIN -

Мрежово захранване

15

FAULT

Сигнал за неизправност в мрежовото

захранване

17

BAT1 +

Батерии 1 + 2 плюс

18

BAT1 -

Батерии 1 + 2 минус

19

BAT2 +

Батерии 3 + 4 плюс

20

BAT2 -

Батерии 3 + 4 минус

21

BAT FAULT -

Сигнал за неизправност в захранването

22

BAT FAULT +

Сигнал за неизправност в захранването

от батерии

23

AC FAULT -

Сигнал за неизправност в мрежовото

24

AC FAULT +

Сигнал за неизправност в мрежовото

захранване

Техническа спецификации

Елементи за експлоатация и

индикация

1 светодиод зелен (мрежа включена) / 3 светодиода жълти

(неизправност мрежа, неизправност батерии 1/ неизправност

батерии 2) / 1 бутон (зареждане на батериите, стартиране на

панела без мрежово захранване)

Захранващо напрежение

20 V DC - 30 V DC (мин. - макс.)

Потребление на ток

31 mA (режим готовност) / 40 mA (в случай на неизправност)

Подаване на ток на шините на

модула PRS 0002 / PRD 0004

Макс. 6 A от мрежата

Макс. 8 A захранване на батерии

Норми на безопасност

IEC 60950 / EN 60950

Изходи

3 комутатора (+24 V / 1,4 A), поддръжка на батерии

3 консуматора (+24 V / 0,5 A), поддръжка на батерии

1 Сигнал за неизправност в захранването от батерии

(0 V / 500 mA)

1 Сигнал за неизправност в мрежовото захранване

(0 V / 500 mA)

EMI / EMC защита

EN 50130-4 / EN 61000-6-3 / UL 864 / FCC Част 15

Допустима работна температура

-5

_

C . . . 50

_

C

Допустима темп. на съхранение

-20

_

C . . . 60

_

C

Допустима относителна влажност

Макс. 95 % без кондензация

Материал и цвят на корпуса

ABS пластмаса полиакрил, полугланц антрацит, RAL 7016

Размери (В x Ш x Д)

прибл. 127 x 96 x 60 мм

Тегло

прибл. 185 г

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 17 18 19 20 21 22 23 24
