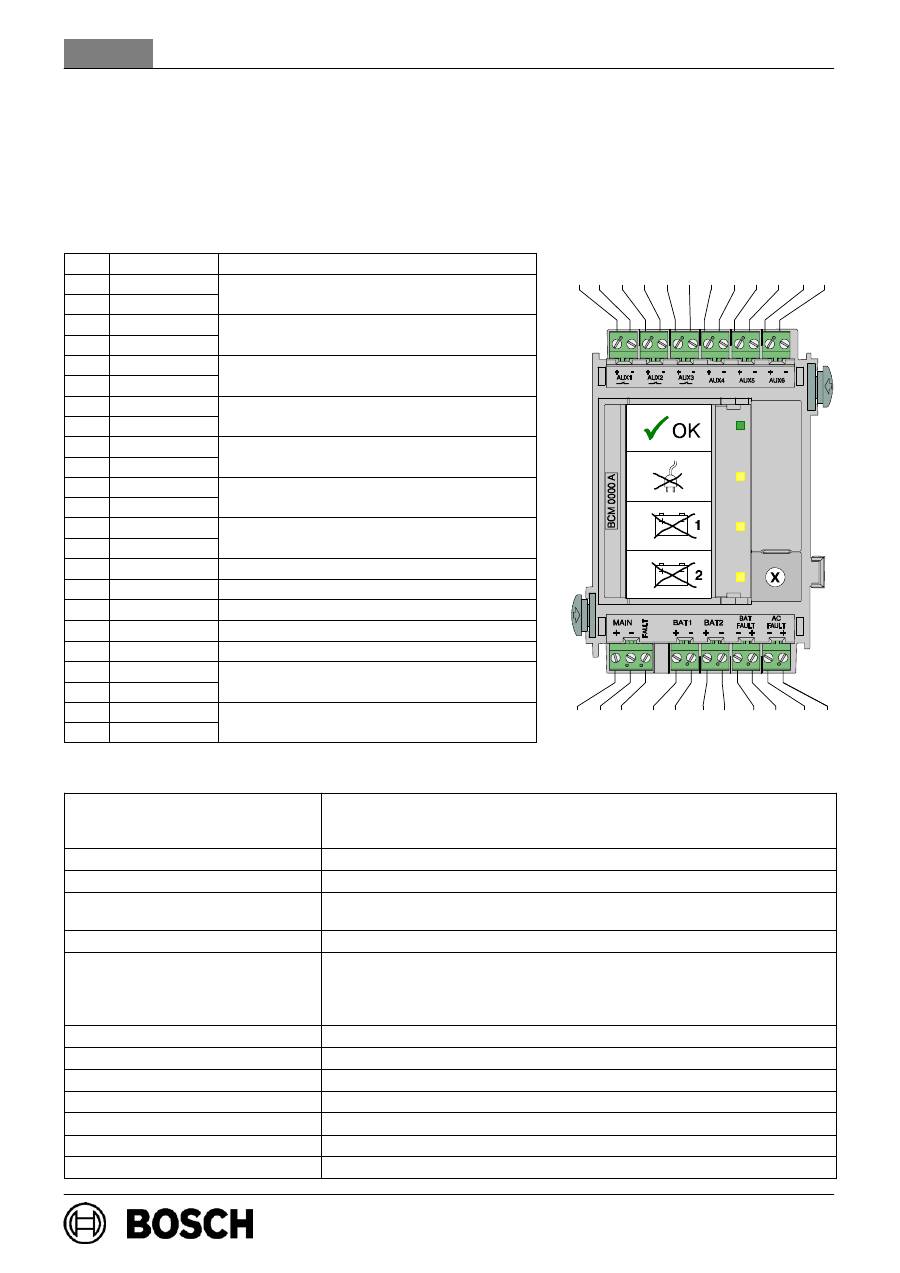

Bosch BCM 0000 A Battery Controller Module: Dansk 4.998.137.261 Produktbeskrivelse BCM 0000 A

Dansk 4.998.137.261 Produktbeskrivelse BCM 0000 A

11 / 32

ST - FIR / PRM1

4.998.153.971 / A5 / 06.2008

Funktionsbeskrivelse

d Modulet overvåger hele centralens strømforbrug, og justerer automatisk batteriets opladningshastighed baseret på temperaturmålinger, så den bedste ydeevne garanteres. d Afbryderen (X) begynder manuel opladning af batteriet, hvis spændingen kommer ned under 22 V. Centralen kan startes uden strøm fra lysnettet, når batterierne er blevet opladt.

Ledningsføring

Pos. Markering

Forbindelse

1

AUX1 +

Switched output +24 V/maks. 1,4 A

2

AUX1 -

Switched output +24 V/maks. 1,4 A

(batteriunderstøttet)

3

AUX2 +

Switched output +24 V/maks. 1,4 A

4

AUX2 -

Switched output +24 V/maks. 1,4 A

(batteriunderstøttet)

5

AUX3 +

Switched output +24 V/maks. 1,4 A

6

AUX3 -

Switched output +24 V/maks. 1,4 A

(batteriunderstøttet)

7

AUX4 +

Consumer, +24 V/maks. 0,5 A

8

AUX4 -

Consumer, +24 V/maks. 0,5 A

(batteriunderstøttet)

9

AUX5 +

Consumer, +24 V/maks. 0,5 A

10

AUX5 -

Consumer, +24 V/maks. 0,5 A

(batteriunderstøttet)

11

AUX6 +

Consumer, +24 V/maks. 0,5 A

12

AUX6 -

Consumer, +24 V/maks. 0,5 A

(batteriunderstøttet)

13

MAIN +

Lysnet

14

MAIN -

Lysnet

15

FAULT

Signal for fejl på lysnet

17

BAT1 +

Batterier 1 + 2 plus

18

BAT1 -

Batterier 1 + 2 minus

19

BAT2 +

Batterier 3 + 4 plus

20

BAT2 -

Batterier 3 + 4 minus

21

BAT FAULT -

Signal for fejl ved batteri

22

BAT FAULT +

Signal for fejl ved batteri

23

AC FAULT -

Signal for fejl på lysnet

24

AC FAULT +

Signal for fejl på lysnet

Tekniske specifikationer

Display og betjeningspanel

1 grøn LED (Lysnet til)

3 gule LED’er (Fejl på lysnet, Fejl ved batteri 1, Fejl ved batteri 2)

1 Afbryder (Batteriopladning, opstart uden strøm fra lysnet)

Spænding

20 V DC - 30 V DC (min. - maks.)

Strømforbrug

31 mA (Stand-by-tilstand)/40 mA (ved fejl)

Strømforsyning til modulskinner

PRS 0002 / PRD 0004

Maks. 6 A fra lysnettet

Maks. 8 A fra batterier

Sikkerhedsstandarder

IEC 60950 / EN 60950

Outputs

3 Switches (+24 V/1,4 A), batteriunderstøttet

3 Consumer (+24 V/0,5 A), batteriunderstøttet

1 Signal for fejl ved batteri (0 V / 500 mA)

1 Signal for fejl på lysnet (0 V / 500 mA)

EMI/EMC-beskyttelse

EN 50130-4/EN 61000-6-3/UL 864/FCC Afsnit 15

Driftstemperaturer: mellem

-5

_

C . . . 50

_

C

Tilladt opbevaringstemperatur

-20

_

C . . . 60

_

C

Tilladt relativ luftfugtighed

maks. 95 % ikke-kondenserende

Kabinettets materiale og farve

ABS-plastik, halvmat anthrazit, RAL 7016

Dimensioner (H x W x D)

Ca. 127 x 96 x 60 mm

Vægt

Ca. 185 g

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 17 18 19 20 21 22 23 24
