Bosch IOP 0008 A Input: Nederlands 4.998.137.269 Productbeschrijving IOP 0008 A

Nederlands 4.998.137.269  Productbeschrijving IOP 0008 A

23 / 32

ST−FIR / PRM1/deh

610−4.998.153.976 / A2

Functies

d De in−/uitgangsmodule biedt 8 onafhankelijke digitale ingangen voor de verwerking van signalen met TTL−niveau en 8 open collector−uitgangen voor afzonderlijke indicatie.

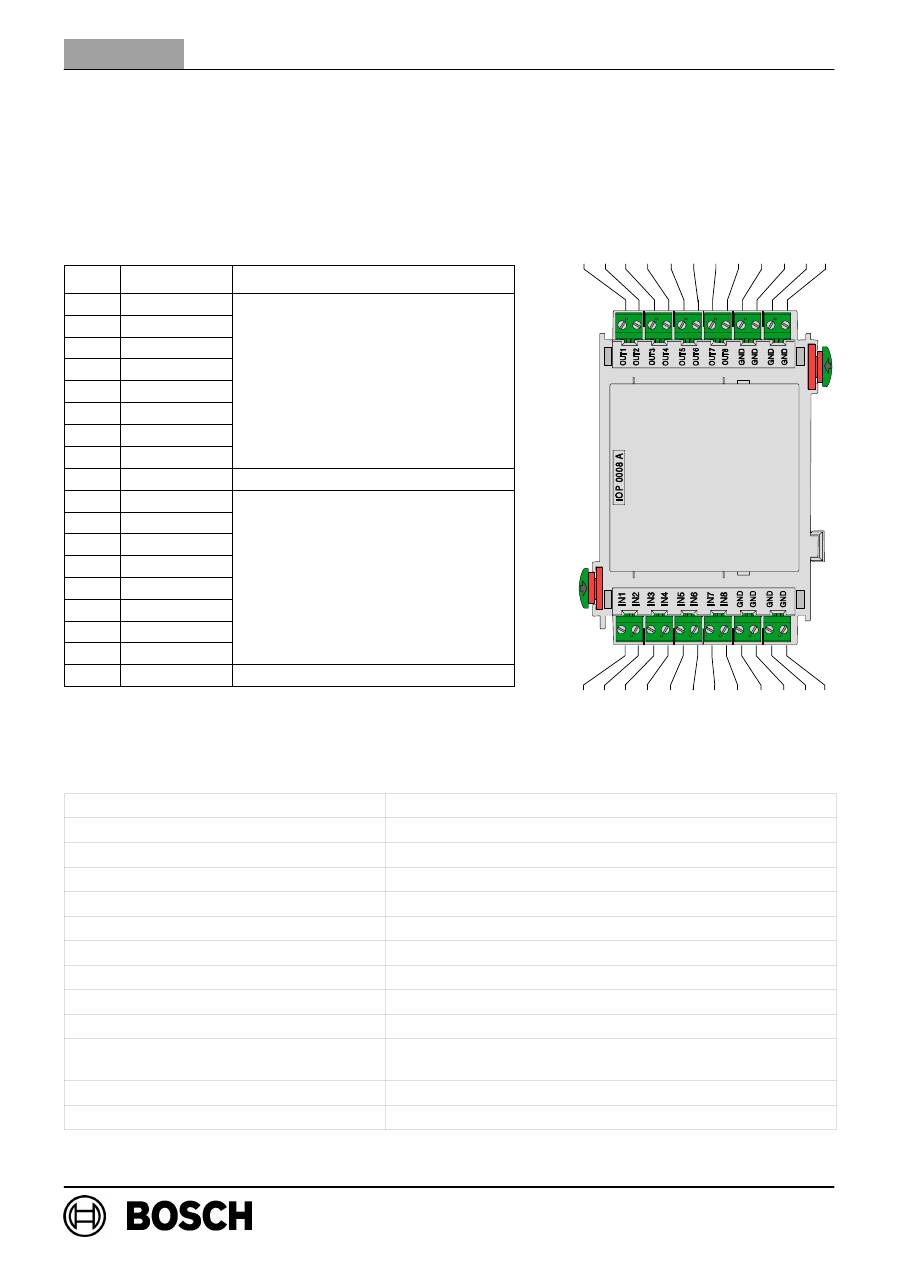

Bekabeling

Pos.

Markering

Aansluiting

1

OUT1

2

OUT2

3

OUT3

8 uitgangen

4

OUT4

met een maximale continue span-

i

35 V DC bij

t

5

OUT5

ning van 35 V DC bij een stroom-

limiet van 1 5 A (nominale stroombe-

6

OUT6

limiet van 1,5 A (nominale stroombe-

lasting ID 0,7 A) per uitgang

7

OUT7

lasting ID 0,7 A) per uitgang

8

OUT8

9−12

GND

Massa

13

IN1

14

IN2

15

IN3

8 i

16

IN4

8 ingangen

t

i

l i

i

17

IN5

met een maximale ingangsspanning

van 5 V DC bij 0 1mA per ingang

18

IN6

van 5 V DC bij 0,1mA per ingang

19

IN7

20

IN8

21−24

GND

Massa

Technische specificatie

Ingangsspanning (min − max)

20 V DC − 30 V DC

Maximaal stroomverbruik

15 mA bij 5 V DC

Maximale sink−stroom

700 mA (beveiligd tegen kortsluiting, I

max

 = 1,5 A)

Maximale kabellengte

3 m

Veiligheidsklasse

II volgens IEC 60950 / EN 60950

EMI/EMC−beveiliging

EN 50081−1 / FCC deel 15

Beschermingsklasse

IP 30 volgens IEC 60529

Bedrijfstemperatuur

−5

_

C . . . 50

_

C

Opslagtemperatuur

−20

_

C . . . 60

_

C

Toegestane relatieve vochtigheid

max. 95%  niet−condenserend

Materiaal en kleur van de behuizing

ABS−kunststof Polylac PA−766 (UL94 V−0),

halfglans antraciet, RAL 7016

Afmetingen (H x B x D)

ca. 127 x 96 x 60 mm

Gewicht

ca. 150 g

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 16 17 18 19 20 21 22 23 24
