Bosch IOP 0008 A Input: Deutsch 4.998.137.269 Produktbeschreibung IOP 0008 A

Deutsch 4.998.137.269  Produktbeschreibung IOP 0008 A

7 / 32

ST−FIR / PRM1/deh

610−4.998.153.976 / A2

Funktionsbeschreibung

Das Modul verfügt über 8 unabhängige digitale Eingänge und über 8 Open−Collector− Ausgänge für individuelle Anzeigen.

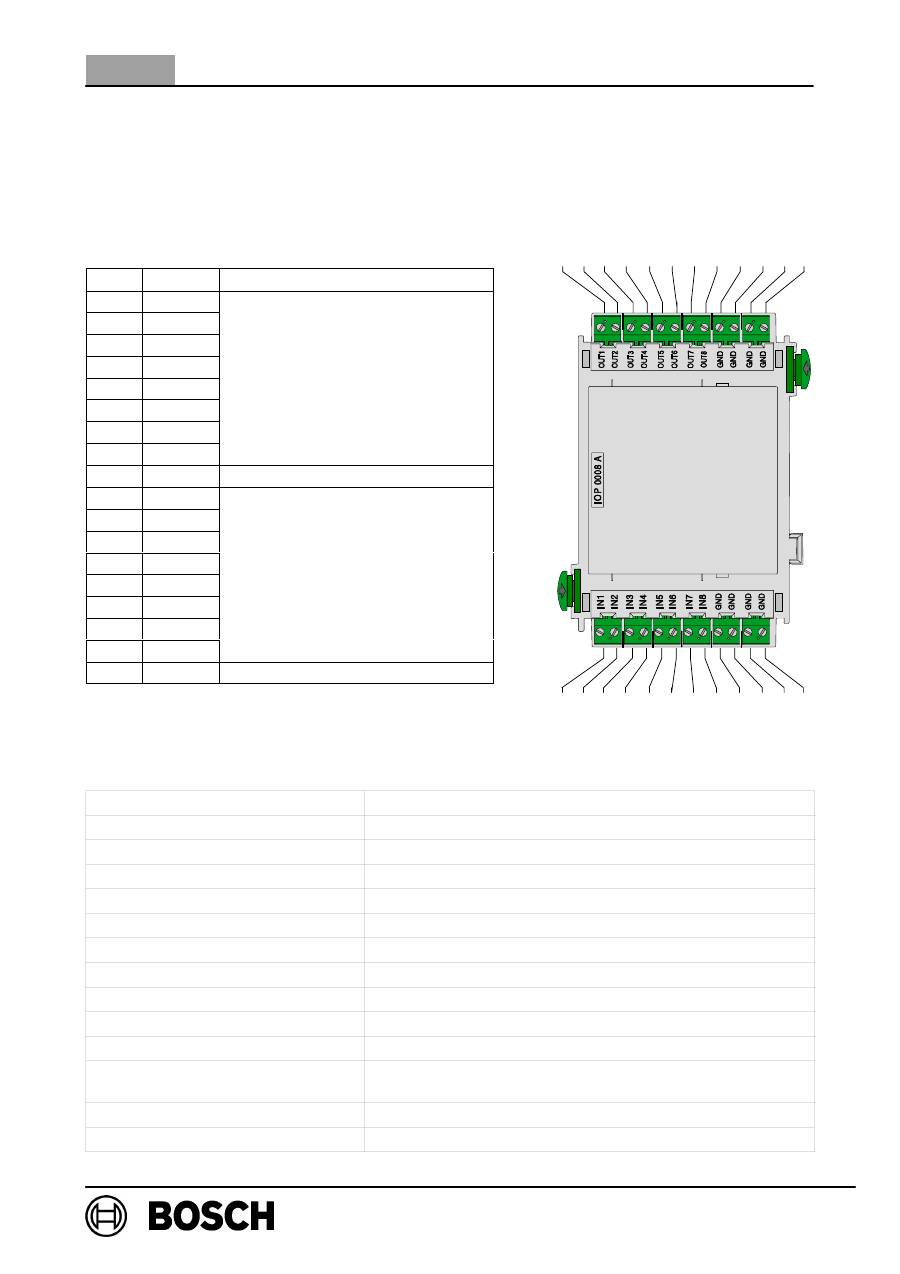

Klemmenbelegung

Pos.

Beschr.

Anschluß

1

OUT1

2

OUT2

3

OUT3

8 Ausgänge

4

OUT4

8 Ausgänge

mit einer max. Spannung von 35 V

5

OUT5

mit einer max. Spannung von 35 V

DC bei 1,5 A pro Ausgang (nominal

0 7 A)

6

OUT6

p

g

g (

0,7 A).

7

OUT7

8

OUT8

9−12

GND

Masse

13

IN1

14

IN2

15

IN3

16

IN4

8 Eingänge

mit einer max Spannung von 5 V

17

IN5

mit einer max. Spannung von 5 V

DC bei 0,1 mA, pro Eingang

18

IN6

DC bei 0,1 mA, pro Eingang

19

IN7

20

IN8

21−24

GND

Masse

Technische Daten

Eingangsspannung  (min − max)

20 V DC − 30 V DC  /  5 V DC

$

5%

Maximale Stromaufnahme

15 mA bei 5 V DC

Ausgangsstrom

700 mA (kurzschlußgeschützt, I

max

 = 1.5A)

Maximale Leitungslänge

3 m  (3.28 yards)

Sicherheitsklasse

II nach IEC 60950 / EN 60950

EMV−Störfestigkeit

EN 50081−1 / FCC Part 15 / EN 50130−4

EMV−Störaussendung

EN 50081−1 / FCC Part 15 / EN 50081−1

Schutzklasse

IP 30 nach IEC 60529

Zulässige Betriebstemperatur

−5

_

C . . . 50

_

C     (23

_

F . . . 122

_

F)

Zulässige Lagertemperatur

−20

_

C . . . 60

_

C     (−4

_

F . . . 140

_

F)

Zulässige relative Feuchte

max. 95%  nicht kondensierend

Gehäusematerial und Farbe

ABS Kunststoff, Polylac PA−766 (UL94 V−0),

seidenmatt anthrazit, RAL 7016

Abmessungen(H x B x T)

ca. 127 x 96 x 60 mm  (5.0 x 3.8 x 2.4 inches)

Gewicht

ca. 150 g  (5.3 ounces)

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 16 17 18 19 20 21 22 23 24
