Bosch IOP 0008 A Input: Magyar 4.998.137.269 Termékismertetõ IOP 0008 A

Magyar 4.998.137.269  Termékismertetõ IOP 0008 A

15 / 32

ST−FIR / PRM1/deh

610−4.998.153.976 / A2

A mûködés ismertetése

d A bemenõ/kimenõ modul 8 független digitális bemenetet biztosít TTL−szintû jeleknek és 8 nyitott kollektoros kimenetet egyedi jelzések számára.

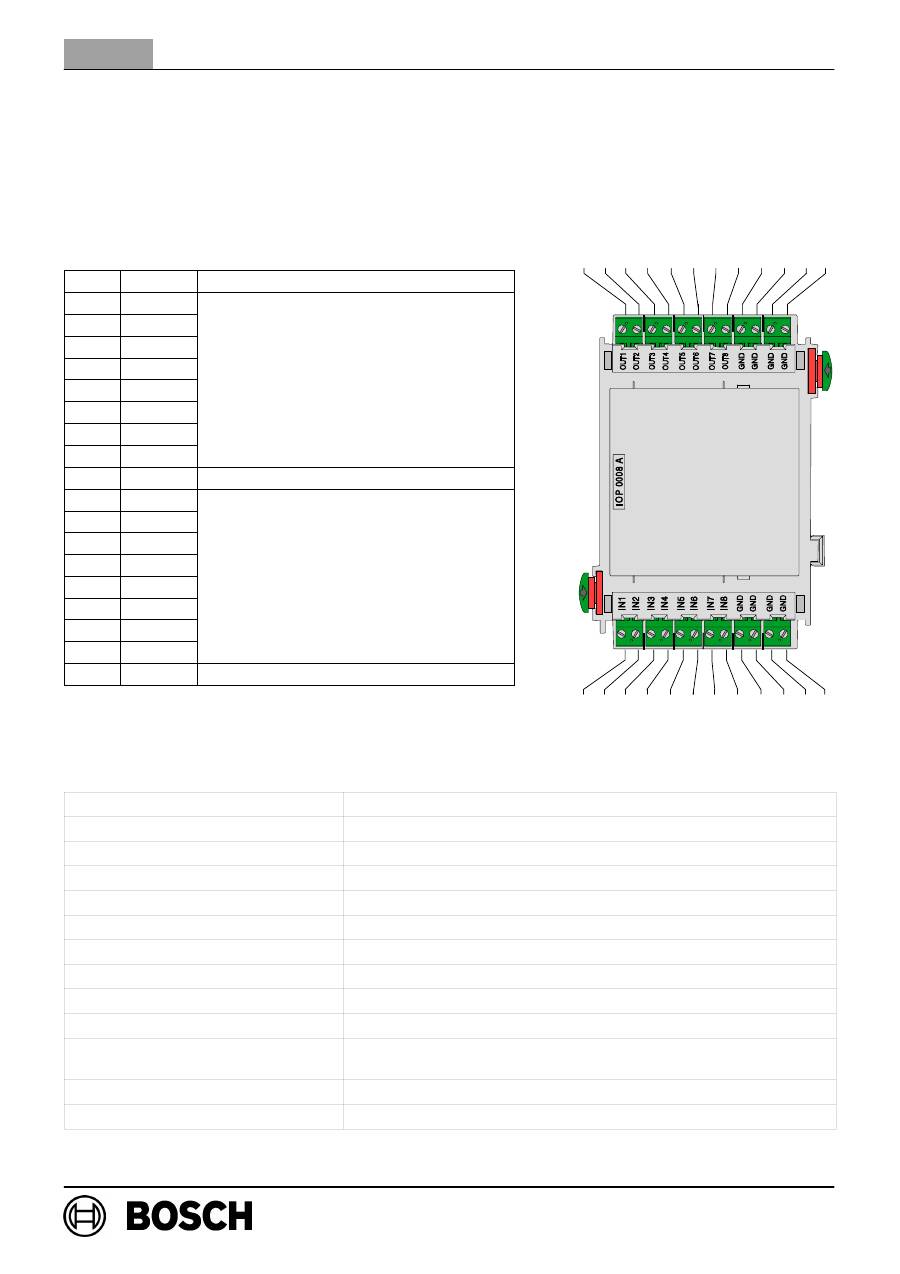

Vezetékezés

Poz

.

Jelzés

Csatlakozás

1

OUT1

2

OUT2

3

OUT3

8 kimenet

4

OUT4

kimenetenként 35 V egyenáram

i áli tá f

ült é 1 5 A á

5

OUT5

g

maximális tápfeszültség 1,5 A áram-

korlátozás mellett (névleges terhelés ID

6

OUT6

korlátozás mellett (névleges terhelés ID

0,7A)

7

OUT7

0,7A)

8

OUT8

9−12

GND

Test

13

IN1

14

IN2

15

IN3

8 b

t

16

IN4

8 bemenet

B

t

ké t 5 V

á

i áli

17

IN5

Bemenetenként 5 V egyenáram  maximális

bemenõ feszültséggel 0 1 mA mellett

18

IN6

bemenõ feszültséggel 0,1 mA mellett

19

IN7

20

IN8

21−24

GND

Test

Mûszaki adatok

Bemenõ feszültség (min. − max.)

20 V egyenáram − 30 V egyenáram

Maximális áramfelvétel

15 mA 5 V egyenáram mellett

Maximális befogadott áram

700 mA (rövidzár elleni védelemmel, I

max

 = 1,5 A)

Vonalak maximális hossza

3 m

Biztonsági osztály

II az IEC 60950 / EN 60950 szerint

EMI / EMC−védelem

EN 50081−1 / FCC 15. rész

Védettség

IP 30 az IEC 60529 szerint

Üzemi hõmérséklet

−5

_

C . . . 50

_

C

Tárolási hõmérséklet

−20

_

C . . . 60

_

C

Megengedett relatív páratartalom

max. 95% nem lecsapódó

Ház anyaga és színe

ABS mûanyag Polylac PA−766 (UL94 V−0),

félfényes antracit, RAL 7016

Méretek (mag. x szél. x mélys.)

kb. 127 x 96 x 60 mm

Súly

kb. 150 g

1 2 3 4 5 6 7 8 9 10 11 12

13 14 15 16 17 18 19 20 21 22 23 24
