Opis delovanja

Vmesniški modul omogoèa vklop centrale poarnega detektorja FPA-5000 na nadrejeni napravi za sporoèanje nevarnosti UGM 2020. Modul omogoèa dve dvosmerni prenosni poti.

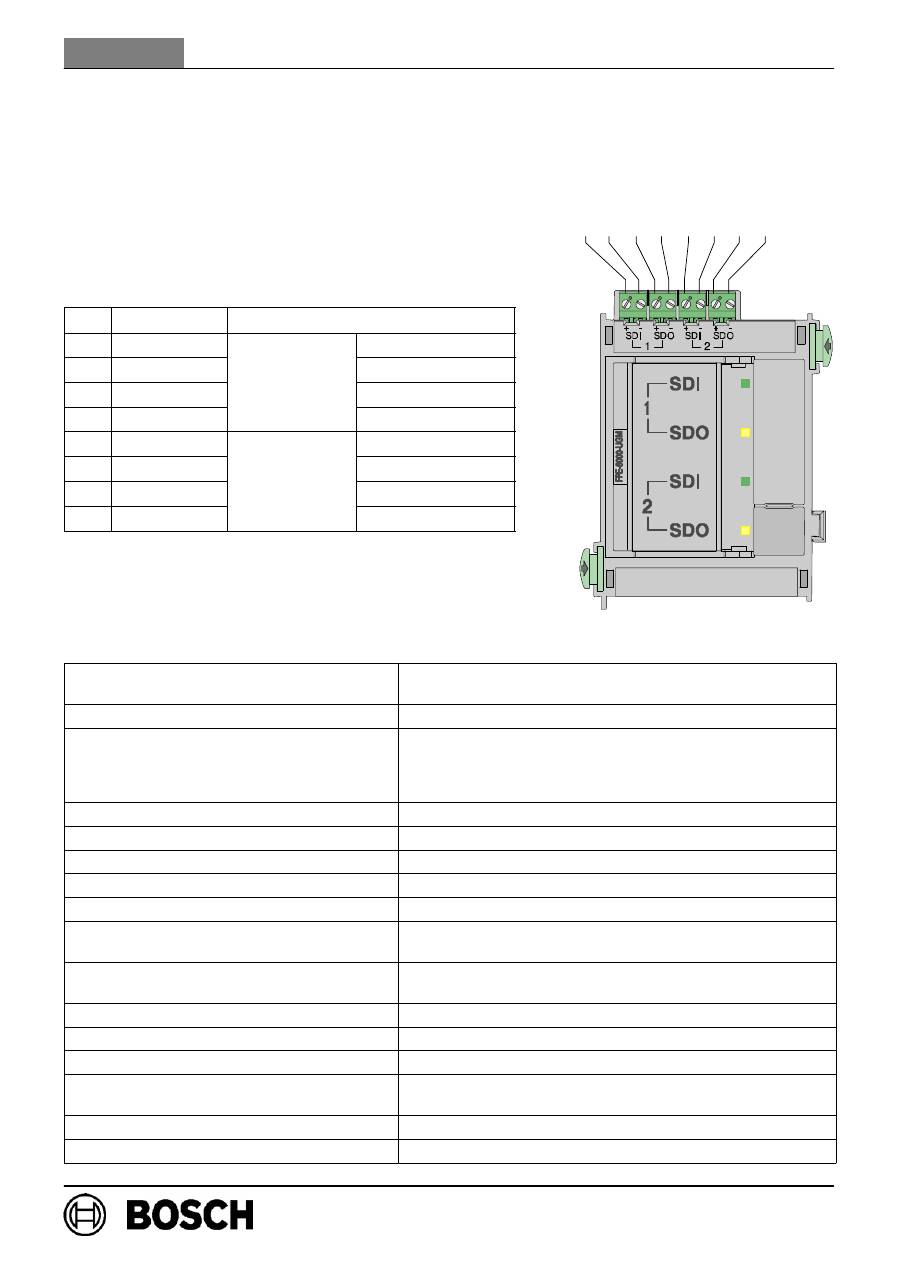

Razporeditev priključnih sponk

Pol.

Oznake

Priključek

1

SDI 1 +

Podatkovni vhod +

2

SDI 1 -

Prenosna pot 1

Podatkovni vhod -

3

SDO 1 +

Prenosna pot 1

Podatkovni izhod +

4

SDO 1 -

Podatkovni izhod -

5

SDI 2 +

Podatkovni vhod +

6

SDI 2 -

Prenosna pot 2

Podatkovni vhod -

7

SDO 2 +

Prenosna pot 2

Podatkovni izhod +

8

SDO 2 -

Podatkovni izhod -

Tehnični podatki

Nadzorni in prikazni elementi

4 dvobarvne diode LED (zeleno = prenos/rumeno = okvara)

1 tipka (preizkus diode LED)

Vhodna napetost

20 V DC–30 V DC (najmanj–največ) / 5 V DC

±

5 %

Največja poraba

- v stanju mirovanja

- ena aktivna prenosna pot

- obe aktivni prenosni poti

7 mA (pri 24 V DC)

10 mA (pri 24 V DC)

13 mA (pri 24 V DC)

Najdaljša dolina voda

1000 m

Največji upor voda

70

Ω

Stopnja prenosa

9600 bitov/s pri 1000 m . . 38400 bitov/s pri 200 m

Zaščitni razred

IP 30 / EN 60529

Varnostni razred

II po IEC 60950 / EN 60950

Odpornost proti elektromagnetnim motnjam

(elektromagnetna zdruljivost)

EN 50130-4 / FCC del 15

Neeleno elektromagnetno oddajanje

(elektromagnetna zdruljivost)

EN 61000-6-3 / FCC del 15

Dovoljena delovna temperatura

-5

_

C . . . 50

_

C

Dovoljena temperatura pri skladiščenju

-20

_

C . . . 60

_

C

Dovoljena relativna vlanost

največ 95 %, brez kondenzacije

Material ohišja in barva

ABS umetna masa (UL94 V-0),

antracitna mat svilena barva, RAL 7016

Mere (V x Š x G)

priblino 110 x 90 x 60 mm

Tea

priblino 150 g

1 2

3 4

5 6 7 8
