Описание основных функций

Модуль интерфейса позволяет подключать центральное устройство пожарной сигнализации FPA-5000 к главной установке тревожной сигнализации UGM 2020. Модуль предоставляет в распоряжение два двунаправленных маршрута.

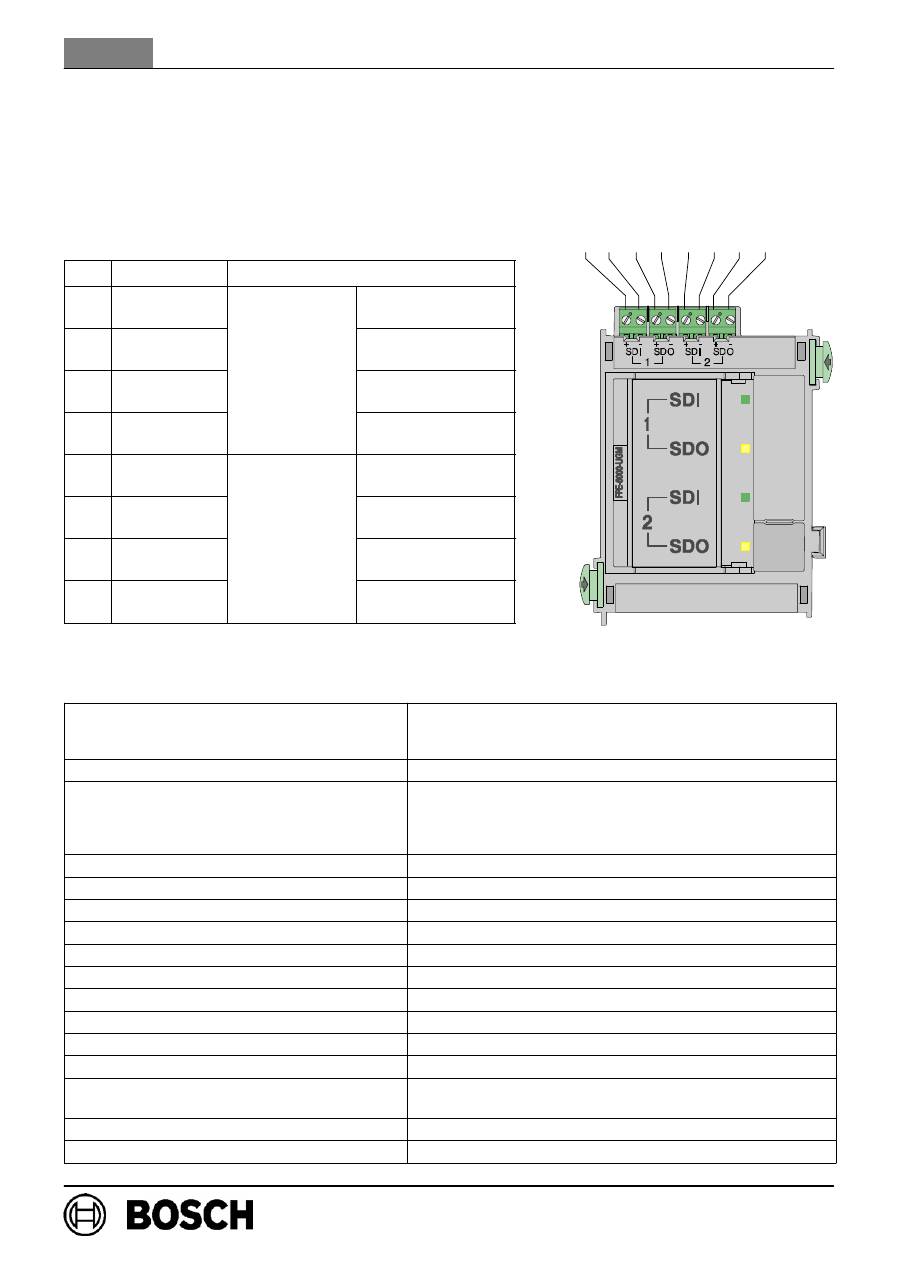

Распределение клемм

Поз.

Маркировка

Подсоединение

1

SDI 1 +

Информационный

вход +

2

SDI 1 -

Маршрут 1

Информационный

вход -

3

SDO 1 +

Маршрут 1

Информационный

выход +

4

SDO 1 -

Информационный

выход -

5

SDI 2 +

Информационный

вход +

6

SDI 2 -

Маршрут 2

Информационный

вход -

7

SDO 2 +

Маршрут 2

Информационный

выход +

8

SDO 2 -

Информационный

выход -

Технические характеристики

Элементы управления и индикация

4 двухцветных светодиодных индикатора

(зеленый = передача / желтый = неполадки)

1 кнопка (тест светодиодов)

Входное напряжение

20 - 30 В пост. тока (мин. - макс.) / 5 В пост. тока

±

5 %

Максимальное потребление тока

- в режиме покоя

- один маршрут активен

- оба маршрута активны

7 мА (при 24 В пост. тока)

10 мА (при 24 В пост. тока)

13 мА (при 24 В пост. тока)

Максимальная длина линии

1000 м

Максимальное сопротивление линии

70

Ω

Скорость передачи данных

9600 бит/сек. при 1000 м . . . 38400 бит/сек. при 200 м

Класс защиты

IP 30 / EN 60529

Класс безопасности

II в соответствии с IEC 60950 / EN 60950

Устойчивость к электромагнитным помехам

EN 50130-4 / FCC Часть 15

Электромагнитное излучение

EN 61000-6-3 / FCC Часть 15

Допустимая рабочая температура

-5

_

C . . . 50

_

C

Допустимая температура при хранении

-20

_

C . . . 60

_

C

Допустимая относительная влажность

макс. 95 % без образования конденсата

Материал корпуса и краска

Пластмасса ABS (UL94 V-0),

полуматовая, антрацит, RAL 7016

Габариты (В x Ш x Г)

прибл. 110 x 90 x 60 мм

Вес

прибл. 150 г

1 2

3 4

5 6 7 8
