Bosch FPE-5000-UGM Interface Module: Ελληνικά F.01U.028.289 Περιγραφή προϊόντος FPE-5000-UGM

Ελληνικά F.01U.028.289 Περιγραφή προϊόντος FPE-5000-UGM

14 / 32

ST - FIR / PRM1 / deh

BDL-F01U028306 / A3

Περιγραφή λειτουργίας

Το δομοστοιχείο διεπαφών επιτρέπει τη σύνδεση του κεντρικού συστήματος αναγγελίας πυρκαγιάς FPA-5000 στο ανώτερο σύστημα αναγγελίας κινδύνου UGM 2020. Το δομοστοιχείο διαθέτει δύο δικατευθυντικές διαδρομές μεταφοράς.

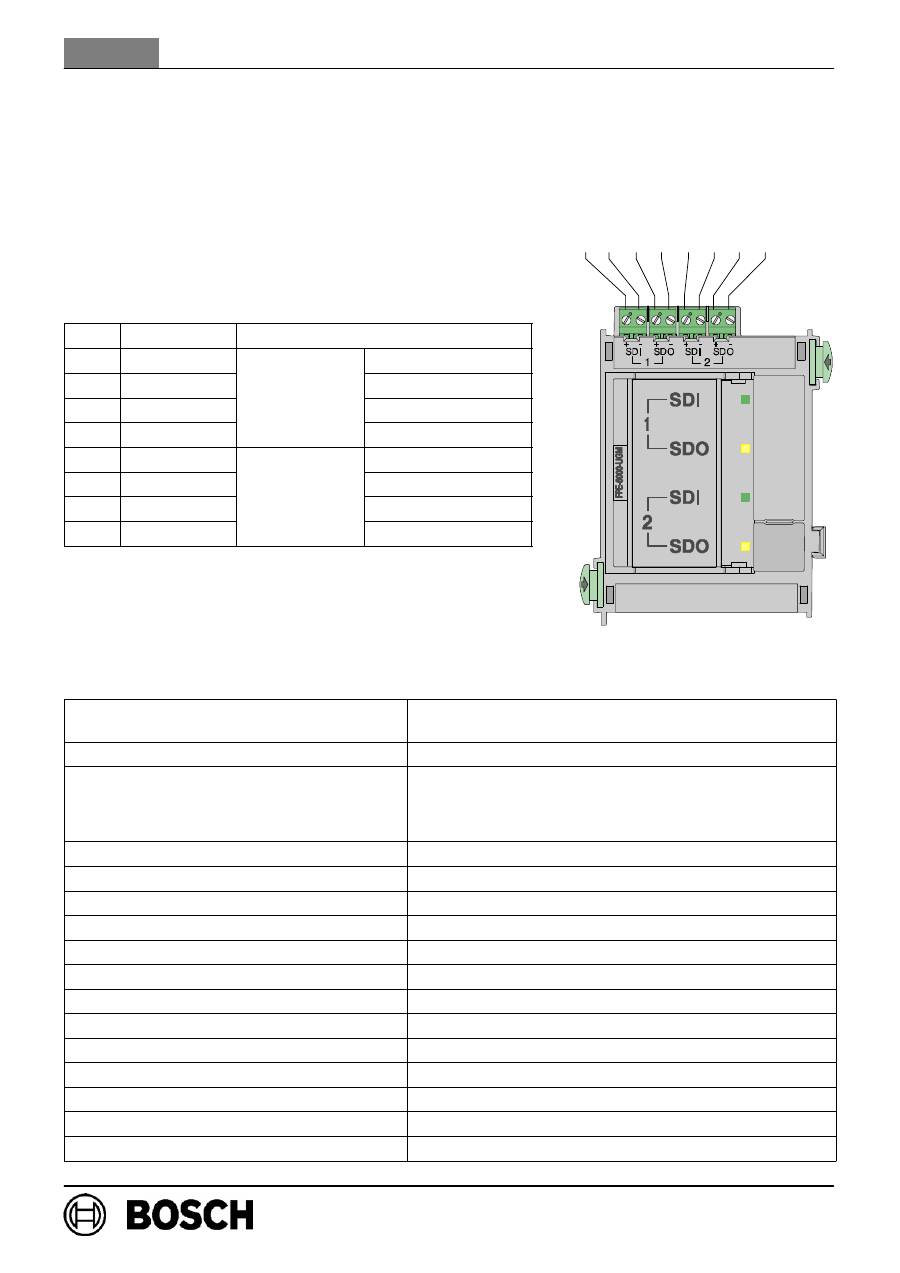

Αντιστοίχιση ακροδεκτών

Θέση

Επιγραφή

Σύνδεση

1

SDI 1 +

Είσοδος δεδομένων +

2

SDI 1 -

Διαδρομή

Είσοδος δεδομένων -

3

SDO 1 +

Διαδρομή

μεταφοράς 1

S

ξοδος δεδομένων +

4

SDO 1 -

S

ξοδος δεδομένων -

5

SDI 2 +

Είσοδος δεδομένων +

6

SDI 2 -

Διαδρομή

Είσοδος δεδομένων -

7

SDO 2 +

Διαδρομή

μεταφοράς 2

S

ξοδος δεδομένων +

8

SDO 2 -

S

ξοδος δεδομένων -

Τεχνικά στοιχεία

Στοιχεία χειρισμού και ενδείξεων

4 χρωμες LED (πράσινο = μεταφορά / κίτρινο = βλάβη)

1 πλήκτρο (test LED)

Τάση εισόδου

20 V DC - 30 V DC (ελάχ. - μέγ.) / 5 V DC

±

5 %

Μέγιστη κατανάλωση ρεύματος

- Λειτουργία αναμονής

- μία διαδρομή μεταφοράς ενεργός

- και οι δύο διαδρομές μεταφοράς ενεργοί

7 mA (σε 24 V DC)

10 mA (σε 24 V DC)

13 mA (σε 24 V DC)

Μέγιστο μήκος καλωδίου

1000 m

Μέγιστη αντίσταση καλωδίου

70

Ω

Ρυθμός μεταφοράς δεδομένων

9600 bit/s σε 1000 m . . . 38400 bit/s σε 200 m

Κατηγορία προστασίας

IP 30 / EN 60529

Κατηγορία ασφαλείας

II σύμφωνα με IEC 60950 / EN 60950

Ηλεκτρομαγνητική συμβατότητα-Ατρωσία

EN 50130-4 / FCC μέρος 15

Εκπομπή παρεμβολών ΗΜΣ

EN 61000-6-3 / FCC Μέρος 15

Επιτρεπόμενη θερμοκρασία λειτουργίας

-5

_

C . . . 50

_

C .

Επιτρεπόμενη θερμοκρασία αποθήκευσης

-20

_

C . . . 60

_

C .

Επιτρεπόμενη σχετική υγρασία

μέγ. 95 %, χωρίς νερό συμπύκνωσης

Υλικό περιβλήματος και χρώμα

Πλαστικό ABS (UL94 V-0), σατέν ανθρακί, RAL 7016

Διαστάσεις (Υ x Π x Β)

περίπου 110 x 90 x 60 mm

Βάρος

περίπου 150 g

1 2

3 4

5 6 7 8
