Bosch FPE-5000-UGM Interface Module: Български F.01U.028.289 Описание на продукта FPE-5000-UGM

Български F.01U.028.289 Описание на продукта FPE-5000-UGM

5 / 32

ST - FIR / PRM1 / deh

BDL-F01U028306 / A3

Функционално описание

Интерфейсният модул дава възможност за свързване на пожароизвестителната централа FPA-5000 към йерархична система за сигурност с централа UGM 2020. Модулът предоставя два двупосочни предавателни тракта.

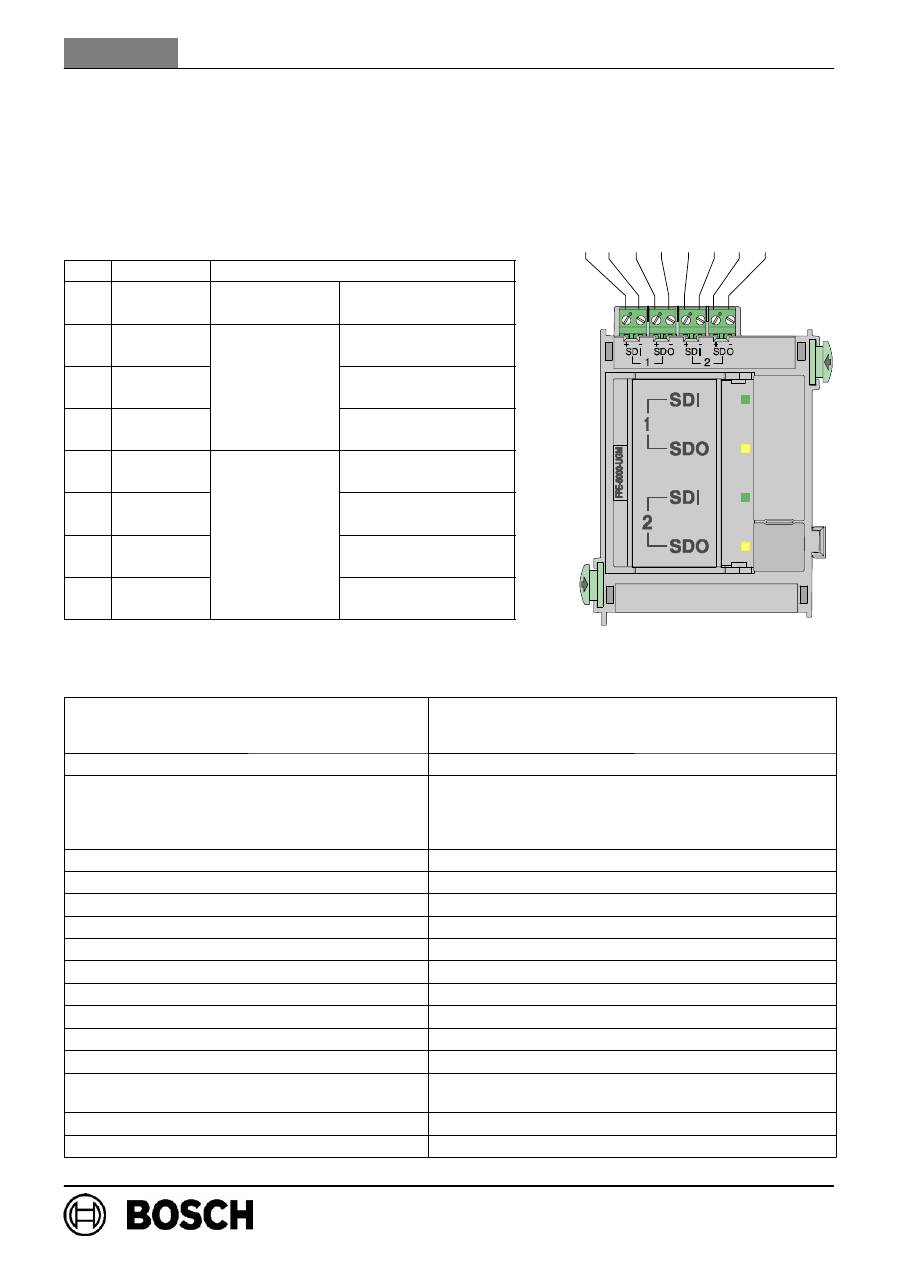

Електрическа монтажна схема

Поз. Означение

Свързване

1

SDI 1 +

Предавателен

тракт 1

Информационен вход

+

2

SDI 1 -

Информационен вход

-

3

SDO 1 +

Предавателен

тракт 1

Информационен

изход +

4

SDO 1 -

Информационен

изход -

5

SDI 2 +

Информационен вход

+

6

SDI 2 -

Предавателен

Информационен вход

-

7

SDO 2 +

Предавателен

тракт 2

Информационен

изход +

8

SDO 2 -

Информационен

изход -

Технически данни

Елементи за индикация и управление

4 двуцветни светодиодни индикатора

(зелен = предаване / жълт = повреда)

1 бутон (проверка на LED индикаторите)

Входно напрежение

20 V DC - 30 V DC (мин - макс) / 5 V DC

±

5 %

Максимална консумация на ток

- в режим на покой

- при един активен предавателен тракт

- при два активни предавателни тракта

7 mA (при 24 V DC)

10 mA (приi 24 V DC)

13 mA (при 24 V DC)

Максимална дължина на линията

1000 m

Максимално съпротивление на линията

70

Ω

Скорост на предаване на данните

9600 bit/s при 1000 m . . . 38 400 bit/s при 200 m

Степен на защита

IP 30 / EN 60529

Клас на защита от електрически удар

II съгласно IEC 60950 / EN 60950

Устойчивост на ЕМС

EN 50130-4 / FCC Част 15

Излъчване на ЕМС

EN 61000-6-3 / FCC Част 15

Допустима работна температура

-5

_

C . . . 50

_

C

Допустима температура на съхранение

-20

_

C . . . 60

_

C

Допустима относителна влажност

макс. 95 % без кондензация

Материал и цвят на корпуса

Пластмаса ABS (UL94 V-0),

блестящ матиран антрацитно черен, RAL 7016

Габарити (В x Ш x Д)

прибл. 110 x 90 x 60 mm

Тегло

прибл. 150 g

1 2

3 4

5 6 7 8
