Variaciones del modo de 12 V

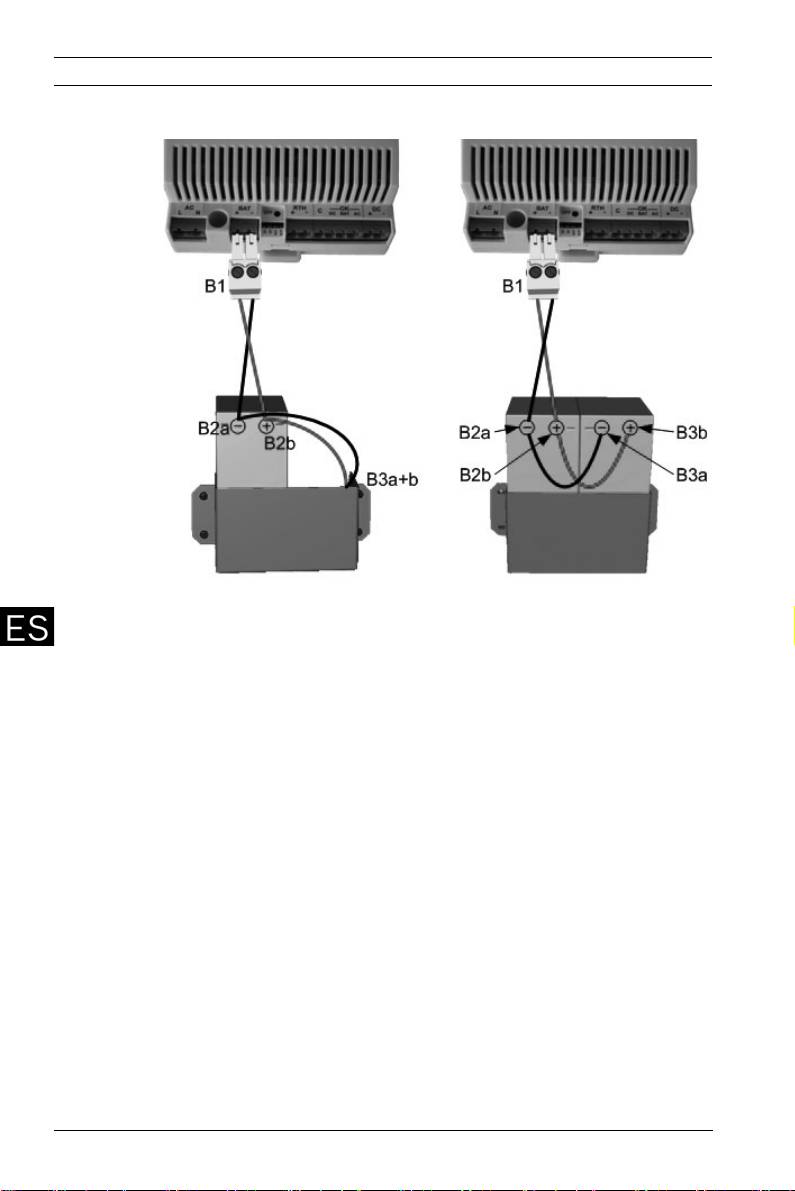

Figura 14 Modos de 12 V con una o dos baterías recargables

Se puede configurar el modo de 12 V con una o dos baterías

recargables.

Si desea instalar una sola batería, consulte la sección de la

izquierda de Figura 14 y, a continuación, lleve a cabo el

siguiente procedimiento:

1. Conecte B1 a la posición de la fuente de alimentación

etiquetada como BAT.

2. Conecte B2a (negro) al polo negativo (-) de la batería

recargable. Luego, conecte B2b (rojo) al polo positivo (+).

3. Los conectores B3a y B3b se quedan sin utilizar. Fíjelos

con el soporte J.

Si desea instalar dos baterías, consulte la sección Figura 14 (en

la parte derecha) y realice el siguiente procedimiento:

1. Conecte B1 a la posición de la fuente de alimentación

etiquetada como BAT.

2. Conecte el terminal B2a (negro) al polo negativo (-).

Luego, conecte B2b (rojo) al polo positivo (+) de la batería.

3. Conecte el terminal B3a (negro) al polo negativo (-).

Luego, conecte B3b (rojo) al polo positivo (+) de la

segunda batería.
