Meegeleverde onderdelen

De metalen behuizing wordt geleverd met de volgende

componenten:

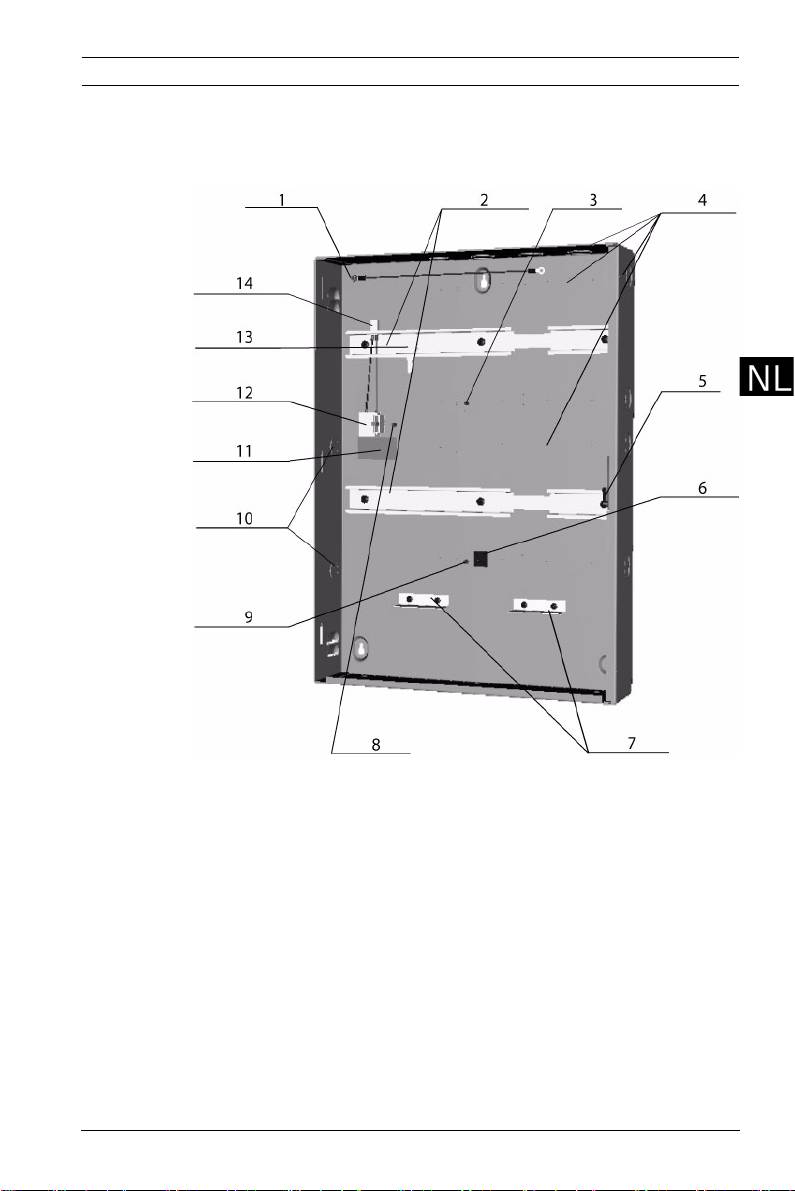

Afbeelding 1 Onderdelen van de behuizing

1 = deksel voor aardingsaansluiting

2 = montagerails voor PS en AMC

3 = AMC-aardingsaansluiting

4 = kabeluitsparingen voor lezer en signaalkabels

5 = sabotageschakelaar voor deksel

6 = temperatuursensorsteun

7 = clips voor oplaadbare batterij

8 = hoofdaardingsaansluiting

9 = AMC-EXT-aardingsaansluiting

10 = uitsparingen voor voedingskabel

Bosch Sicherheitssysteme GmbH F.01U.097.253 | V 3.2 | 2010.01

38 nl AEC-AMC2-UL2 - Installatiehandleiding

11 = label

12 = 3-pens aansluitklem

13 = sleutel

14 = voedingskabelaansluitklem

De gereedschapsset bevat de volgende onderdelen: Installeer

deze kabels zoals beschreven in

hoofdstuk afbeelding?1,3? Voor afmetingen van de behuizing

zie pagina 9.

Afbeelding 2 Inhoud van de accessoireset

Inhoud van de accessoireset:

A = voorgemonteerde kabel voor het aansluiten van de AMC op

de voeding

B = voorgemonteerde kabel voor het aansluiten van de

oplaadbare batterijen op de UPS (ononderbroken

stroomvoorziening) die met het voedingssysteem wordt

meegeleverd.

C = kabel in 24 V-uitvoering
